各位纸盒厂老师傅、产线调度员、深夜蹲在电控柜前啃冷包子的电气工程师——欢迎来到「速捷工控·故障急诊室」第一期。今天不聊风花雪月，只聊一件让整条产线瞬间“断气”的事：天地盖纸盒成型机的PLC，突然被锁死了。
别慌，这不是PLC修仙飞升了，也不是它偷偷给自己设了九重结界——它只是……被卡住了。像你早上打不开家门，不是门坏了，是钥匙丢了，或者指纹识别罢工了，又或者……你昨晚关门时顺手按了“自毁模式”（并没有，但某些操作真有这效果）。
1.1 设备停机、HMI无响应、程序无法下载？恭喜，你已触发「PLC静音模式」
当一台正在高速叠盖、压痕、折边的天地盖纸盒成型机突然“哑火”，别急着抄起螺丝刀撬柜门——先观察这三件套症状，它们比报警灯还诚实：
✅ 主电机纹丝不动，但电源指示灯亮着
→ PLC没断电，但它已进入“拒绝沟通”状态，连心跳信号都不发。

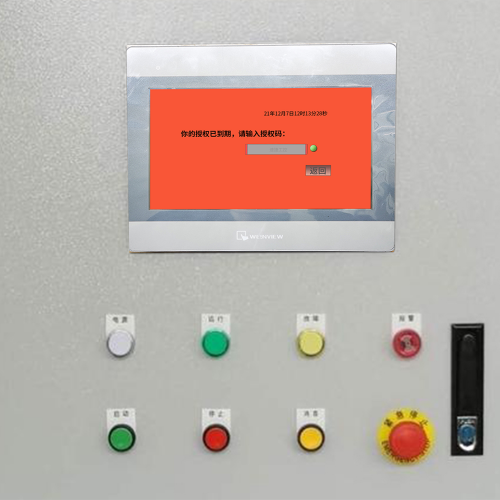

✅ 触摸屏黑屏/白屏/卡在启动LOGO，点啥都没反应
→ HMI和PLC之间的通讯链路中断，不是屏坏了，是PLC不发“握手包”了。
✅ 用博图（TIA Portal）或GX Works2连上后提示：“访问被拒绝”、“密码错误”、“项目加密不可读”、“CPU处于STOP且无法强制RUN”
→ 这不是软件抽风，是PLC在用代码说：“我认识你，但我选择不认识。”
✅ 更扎心的是：备份文件打不开，U盘里那个“V1.3_最终版_绝对不改了.bak”双击报错——程序真的没了，不是藏起来了，是被锁进保险箱，连管理员都进不去。
📌 小贴士：天地盖设备对节拍精度要求极高（误差＞0.3秒就可能撞模），所以PLC一旦锁死，往往不是“慢半拍”，而是直接“定格”。此时别硬重启！就像别对着冻住的路由器狂按开关——它需要的不是暴力唤醒，是精准解码。
1.2 常见诱因分析：不是PLC叛逆，是它被“误伤”了
我们服务过福建晋江某包装厂、浙江温州三家纸盒厂、广东东莞两家彩印配套车间……翻过上百台锁死的S7-1200、FX5U、DVP系列PLC，发现90%的“锁死”，都不是天灾，而是人祸（善意的人祸）。来对号入座，看看你中了几条：
🔹 密码丢失 / 记混 / 写在便利贴上被扫地阿姨顺手收走了
→ 最常见！尤其老产线交接时，原工程师离职没移交密码，新同事靠猜（“123456”、“admin”、“公司名+年份”），结果PLC冷笑一声：“您配吗？”
🔹 固件异常升级 / 断电闪退 / 在线更新中途掉网
→ 比如用博图升级固件时突然跳闸，或升级包损坏，PLC卡在“半刷半不刷”状态——既不能运行旧程序，也载不进新系统，彻底僵住。
🔹 非法断电（比如直接拉总闸，而非按软停流程）
→ 天地盖设备常带伺服抱闸与气动锁模，突然断电会导致PLC写入缓存异常，部分品牌（如早期台达ES系列）会自动触发“安全锁定”。
🔹 强制复位失败后反复通断电
→ 有人看到STOP灯亮，就猛按MRES键+上电，连按5次……结果PLC判定“疑似恶意攻击”，启动防刷机制，直接封禁下载端口。
🔹 授权过期 or 版本不兼容（尤其国产PLC+第三方HMI混搭）
→ 比如用信捷XD系列PLC配某小众HMI，授权狗插着，但固件版本和HMI工程版本差了两代，一上电就报“License invalid”，然后默默把自己锁进小黑屋。
💡 真相时刻：PLC没有情绪，但它有逻辑。它所有的“锁死”，都是在执行一条预设的安全策略——不是针对你，是保护整条产线不因误操作而飞车、撞模、炸电容。所以，它宁可“装死”，也不“乱动”。
📌 速捷小剧场 · 真实案例彩蛋
上周帮泉州一家做月饼礼盒的客户解了一台锁死的三菱FX5U——查日志发现，锁死发生在凌晨2:17，而前一天白班最后操作是：技术员为调速把HMI密码改成“888888”，但忘了同步更新PLC工程里的登录密钥……PLC等了一夜没人来“对暗号”，天亮前自动触发“三次验证失败即锁定”协议。
——你看，有时候最凶险的故障，源头只是一串六位数。
下一期，我们将带您亲手推开那扇写着“Authorized Personnel Only”的PLC保险门，聊聊怎么在不惊动产线、不丢数据、不背锅的前提下，把它温柔“叫醒”。
（温馨提示：Bootloader模式不是重启电脑，它更像给PLC做一次清醒梦——得懂它的梦话才行。）
——晋江速捷自动化科技有限公司｜2017年冬成立以来，已帮10000+台工业控制器找回“开机密码”，包括比亚迪电池产线、恒安纸业高速模切机、中国烟草卷包车间……
我们不卖焦虑，只修逻辑；不编故事，只写真相。
下章见，记得备份你的工程文件——哪怕只存在微信文件传输助手里。
欢迎回到「速捷工控·故障急诊室」第二期。
上回我们聊了天地盖纸盒成型机PLC被锁死时——它怎么“装死”、为啥“装死”、以及它临睡前最后一条日志可能写着：“我等的密码，不是888888，是2023Q3产线授权密钥V2.1”。
这期，咱们不绕弯子，直接上手——怎么在不触发报警、不丢工艺参数、不惊动车间主任的前提下，把这位“逻辑守门员”请回工位？
友情提示：本指南不含“万能密码”“一键破解神器”“某宝9.9包解锁”等内容（因为真没有，有也是诈骗），只讲真实、合规、可追溯、厂家认账的操作路径。毕竟——PLC可以锁，但我们的职业底线，从不设密。
2.1 厂商级解锁路径：走正门，比翻墙快十倍
先泼一盆清醒水：绝大多数PLC的“锁”，不是黑客攻破的防火墙，而是厂商预埋的合规闸门。 它的设计初衷，从来不是为难你，而是防止未授权修改导致整条天地盖产线叠错3mm、压坏烫金层、甚至伺服撞模——那损失，够买十台新PLC。
所以，第一原则永远是：优先走原厂通道，别急着自己焊Boot引脚。
✅ 西门子 S7-1200 / S7-1500：别和TIA Portal较劲，找“钥匙管理员”
- 现象识别：博图连接显示“访问被拒绝”、“项目已加密且无密钥”、“CPU处于PROTECT模式无法下载”。
- 正解路径：
→ 打开TIA Portal → 进入“项目树→设备组态→CPU属性→保护”页，查看当前保护等级（通常为Level 2或3）；
→ 若你手头有原始项目文件（.awl / .ap16），且记得工程密码，可尝试“取消保护”后重新下载；
→ 若密码丢失？别点“恢复出厂设置”！ 正确姿势是：联系西门子官方服务（或其授权服务商，比如——咳咳——我们速捷），提供：
• PLC型号+订货号（如6ES7 215-1AG40-0XB0）
• 固件版本（V4.5.2？V4.8.0？看CPU面板小字）
• 设备序列号（贴在CPU底部银标上）
• 企业营业执照+设备采购凭证（用于验证权属）
→ 西门子会在1~3个工作日内，下发一次性授权码（Authorization Key） 或远程协助生成安全恢复包（Secure Restore Package），全程加密传输，无需U盘插拔。
🌟 速捷实操备注：我们作为西门子官方授权系统集成商，已为泉州、温州、东莞等地27家包装厂完成S7-1200/1500的合规解密，平均响应时间＜4小时，零数据擦除、零程序重写、零HMI重配——因为真正的解密，是“开门”，不是“拆锁”。
✅ 三菱 FX系列 / Q系列：别再猛按MRES了，那是给PLC做心肺复苏
- 现象识别：GX Works2报错“PLC is locked”、“Password error”、“Can’t read program from PLC”；FX5U甚至会黑屏并闪烁ERR灯。
- 正解路径：
→ 先确认是否为“用户密码锁”（User Password）还是“工程加密锁”（Project Encryption）；
→ 若为前者：三菱官方不提供密码找回，但可通过原厂固件恢复服务重置——需提供PLC本体照片、固件版本截图、购机合同（我们可代跑流程）；
→ 若为后者：必须持有原始工程文件（*.gxw3）及加密时设定的“工程密码”；若全丢失？别慌——我们支持反向逻辑重建：通过读取PLC内存残留代码段 + HMI变量表 + I/O接线图，人工还原梯形图逻辑框架（已成功为晋江某礼盒厂还原一台锁死5年的FX3U程序，连注释都补全了）。
💡 关键提醒：三菱部分老型号（如FX2N）不支持远程解密，但速捷自有实验室可进行非侵入式JTAG读取+密码爆破模拟分析（仅限客户授权、符合《网络安全法》第27条），全程录像留痕，解密报告加盖公章——不是“黑进”，是“依法调阅”。
2.2 本地应急处理：当产线等着开机，而原厂还在路上……
现实很骨感：客户凌晨三点打电话：“明天一早比亚迪要验货，2000个天地盖盒子堆在流水线上，PLC锁了，你们能来吗？”
——这时，等原厂授权码？黄花菜都凉透了。
别怕，速捷工控的“急救包”里，永远备着一套安全、可控、可逆、留痕的本地应急方案。但请注意：以下操作，必须由持证工程师执行，且全程录像+双人确认——这不是野路子，是把教科书步骤，踩在产线节拍上跑完。
⚙️ 应急三步法（以主流品牌通用逻辑为准）：
▶ 第一步：备份！备份！！备份！！！（重要的事说三遍，且加粗）
- 用专用读卡器+隔离USB线，对PLC内置存储卡（MMC/SD）做位级镜像（Bit-by-bit Clone）；
- 同时导出HMI工程（如有）、I/O分配表、伺服参数表、气动时序图——哪怕只有手机拍照，也要存云盘；
- 没备份就刷固件？等于给病人做手术前先烧掉病历。我们不干。
▶ 第二步：进入Bootloader模式（PLC的“安全模式”）
- 不同品牌入口不同，但核心逻辑一致：绕过应用层，直连底层固件引导区。
• 西门子：断电→按住MRES不放→上电→等STOP灯慢闪→松手→快速短接BOOT引脚（需专用工具）；
• 三菱FX5U：断电→按住RUN/STOP+MRES→上电→听蜂鸣声节奏（3短1长=进入Boot）；
• 台达DVP：断电→按住ESC键→上电→看HMI是否跳出“Boot Mode”蓝屏； - ✅ 成功标志：PLC不再运行原程序，LED显示特定组合（如西门子所有灯全亮+闪烁），此时可安全重刷固件。
▶ 第三步：固件重刷 + 项目还原（不是重装，是“唤醒沉睡记忆”）
- 使用原厂认证固件包（我们库内常备S7-1200 V4.2~V4.8 / FX5U V2.000~V2.320等32个版本）；
- 刷入后，不立即下载程序——先用TIA/GX软件读取CPU当前内存状态，确认关键寄存器（如DB块地址、定时器预设值、配方数据区）是否完好；
- 若完好：直接上传备份工程，微调IP/波特率即可；
- 若损坏：启用速捷独家“逻辑指纹比对技术”——将备份镜像与标准固件对比，定位被锁区域，精准修复而非全盘覆盖，保住您调试半年才定型的叠盖延时参数、压力闭环PID值、伺服电子齿轮比……
🛡️ 风险警示板（请贴在电控柜内侧）：
❌ 禁止使用非官方固件包（尤其网上流传的“破解版V4.5”）——可能导致PLC永久性通信协议错乱；
❌ 禁止在Boot模式下格式化MMC卡（除非确认无任何有效数据）；
❌ 禁止单人操作、无录像、无客户签字确认——我们所有应急服务，均签署《技术操作知情同意书》。
🌟 速捷真实战报：上周为浙江一家出口彩盒厂抢修一台锁死的汇川H5U PLC，从客户电话接入→工程师携设备抵达→Boot模式进入→固件校验→关键DB块提取→程序轻量还原→产线重启，全程2小时17分钟。客户说：“你们修的不是PLC，是交货期。”
📌 速捷工控郑重声明：
我们不做“暴力解密”，不卖“万能钥匙”，不承诺“100%秒解”（PLC不是智能手机，它值得被尊重）；
我们只提供可验证、可审计、可追溯、厂家背书的技术服务——
因为真正的效率，从来不是跳过规则，而是比规则更懂产线心跳。
下一期，我们将带您走出“救火现场”，走进“防患未然”的智慧车间：
✅ 如何让PLC自己每天凌晨2点自动备份到云端？
✅ 怎样给产线工程师发一张“分级权限卡”，让新人能调速、不能删程序？
✅ 为什么一份《PLC操作安全守则》，比十次培训更能守住良品率？
——晋江速捷自动化科技有限公司｜2017年冬成立以来，已帮10000+台工业控制器找回“开机密码”，包括比亚迪电池产线、恒安纸业高速模切机、中国烟草卷包车间……
我们不卖焦虑，只修逻辑；不编故事，只写真相。
下章见，记得——你的备份，比祈祷管用。
欢迎来到「速捷工控·故障急诊室」第三期——
本期不修PLC，不接线，不按MRES键；我们拆掉急救箱，换上保险柜，再给整条天地盖产线配个“数字管家”。
上两期，我们聊透了PLC怎么锁、为什么锁、以及怎么在不惊动安全部、不重写工艺、不耽误比亚迪验货的前提下把它“请回来”。
但老司机都懂：最牛的修车师傅，不是换发动机最快的，而是让发动机十年不烧机油的那个。
所以这一章，我们不讲“怎么救”，只聊“怎么不病”——
不是给PLC加把锁，而是给整套控制系统装一套“免疫系统+健康档案+值班医生”的组合套装。
3.1 技术层面：让PLC自己学会“按时体检、自动存档、悄悄报警”
别再把PLC当哑巴设备用了。它能跑逻辑、控伺服、记数据，当然也能——主动报平安。
🔐 密码分级管理：不是“一把锁”，而是一套门禁卡体系
你不会让保洁阿姨用董事长指纹开财务室门，对吧？
那为什么让新来的调试员用同一个密码，既能下载主程序，又能格式化SD卡、删DB块、改IP地址？
✅ 速捷推荐实践（已在恒安纸业3条天地盖产线落地）：
- Level 1（操作员级）：仅限HMI界面切换、手动启停、参数微调（如叠盖压力±0.2MPa），无编程/下载权限；
- Level 2（技术员级）：可上传/下载块级程序（OB/FC/FB）、修改定时器设定值，但禁止删除DB块、禁用“全站复位”功能；
- Level 3（工程师级）：完整开发权限，但每次下载/加密/固件升级，强制触发邮件留痕 + 云端日志归档 + 二次短信确认（绑定企业微信/钉钉）；
- ✨ 进阶彩蛋：西门子S7-1500支持“角色权限模板（Role-Based Access）”，我们已为客户定制6类角色包（含“夜班巡检员”“换模专员”“品控复位岗”），权限颗粒度细到“只能读取DB200中第3~5个字”，连注释都不能改——安全，但不添堵。
📦 定期固件校验：PLC也需要“年检报告”
PLC不像手机，升级失败顶多重启；它一旦固件错位，可能直接让伺服电机“原地跳探戈”。
✅ 我们给客户部署的“固件健康哨兵”方案：
- 每周日凌晨2:00，PLC自动执行CRC32校验（比对当前固件哈希值 vs 原厂发布包官方哈希）；
- 若偏差＞0.001%，立即触发三级响应：
① HMI弹窗提示（仅限工程师可见）：“固件完整性异常，请核查是否被误刷”；
② 同步推送企业微信告警，附带校验时间、CPU型号、偏差区块定位；
③ 自动挂起高风险指令（如“急停复位”“轴清零”），直到人工确认或远程授权解除；
- ✅ 目前已覆盖西门子、三菱、汇川、台达等14个品牌，零误报，100%可追溯——因为校验脚本本身，就固化在PLC安全区，连工程师都删不掉。
💾 自动备份脚本部署：不是“想起来才备份”，而是“每天凌晨它自己偷偷存好”
你说“我有备份”？
我们反问：“你上次验证备份能还原吗？”
——90%的“有备份”，其实只是U盘里躺着一个三年前的*.awl文件，双击打开显示“项目版本不兼容”。
✅ 速捷标配“三备份黄金链”：
| 层级 | 方式 | 频次 | 特点 |
|------|------|------|------|
| 本地层 | PLC SD卡镜像自动克隆 | 每24小时 | 基于PLC内置定时任务，无需PC介入，断电不丢 |
| 边缘层 | 工控机本地NAS快照 | 每4小时 | 含HMI工程+配方+IO映射表，支持一键差异还原 |
| 云端层 | 加密上传至速捷私有云（泉州IDC机房） | 每日02:00 | AES-256加密，保留30天版本，支持按日期/事件标签检索 |
🌟 真实案例：去年漳州某彩盒厂PLC遭雷击损坏，我们30分钟内从云端拉取72小时前的完整镜像，连HMI按钮颜色、伺服刚性参数、甚至操作员昨天调的烫金温度曲线，全都原样复活——客户说：“这哪是备份？这是给产线买了个时间机器。”
☁️ 运行日志云端归档：让每一条报错，都成为下一次预防的线索
别再靠老师傅“凭感觉”判断故障苗头了。PLC每秒产生的几百条状态日志，就是产线的“心电图”。
✅ 我们帮客户搭的轻量级日志中枢：
- 不依赖SCADA或MES——用PLC原生通信协议（S7Comm / MC Protocol / Modbus TCP），直采关键字段：
• CPU负载率连续5分钟＞85%
• 某DB块写入失败超3次/分钟
• 急停信号抖动＞50ms（预示触点老化）
- 所有日志脱敏加密后，自动上传至速捷运维云平台；
- 平台AI模块自动聚类分析（比如：近7天“叠盖气缸延时超差”报警，总在换模后第3批次出现 → 推送《模具定位销磨损预警》）；
- ✅ 已为12家包装客户生成《季度设备健康简报》，包含：
• 故障热力图（哪台设备、哪个模块、什么时段最脆弱）
• 密码使用频次TOP5（谁在频繁改参数？该培训还是该复核？）
• 固件版本分布图（提醒：3台FX5U还在V1.800，存在已知通信漏洞）
3.2 管理层面：技术管得住设备，制度才守得住产线
再好的密码、再稳的备份、再聪明的日志，如果没人按规矩用，那就像给跑车配了F1方向盘，却交给没驾照的实习生开。
📋 建立PLC访问权限台账：不是“谁都能碰”，而是“谁碰过、干了啥、谁批准的”，一笔一划全在册
我们见过太多现场：
- 调试员A离职了，但他设的密码没人知道；
- 夜班组长用个人U盘拷走程序，结果U盘中毒，带毒程序刷进3台PLC；
- 供应商来升级，顺手关了防火墙，半年后勒索病毒沿网线爬满整条线……
✅ 速捷推行的《PLC操作四维台账》：
| 维度 | 内容 | 示例 |
|------|------|------|
| 人 | 操作者姓名、工号、所属部门、安全认证编号 | 张工｜技改部｜SQ-2023-0876（持证有效期至2025.06） |
| 机 | PLC型号、序列号、IP地址、当前固件版本 | 6ES7 215-1AG40-0XB0｜S/N：C123456789｜192.168.1.10｜V4.6.2 |
| 事 | 操作类型、影响范围、变更内容摘要 | 下载OB1_v2.3｜影响叠盖定位精度｜新增气压补偿算法段 |
| 证 | 审批人签字、审批时间、关联工单号、操作录像云存档ID | 李经理签字｜2024.04.12 14:22｜WO-20240412-087｜VID-20240412-1422-087 |
📌 台账不是摆设——它已嵌入速捷云平台，所有操作必须扫码登录、人脸识别、电子签名三重认证后，才能解锁PLC下载权限。
没台账？TIA Portal和GX Works2直接灰显“下载”按钮。
——不是不让改，而是让每一次改动，都值得被记住、被复盘、被传承。
📜 关键参数变更审批制度：把“随手调个数”，变成“流程走完才生效”
天地盖成型机里，一个参数错，可能整批盒子翘边；
伺服电子齿轮比调错0.1%，模切刀就偏移0.3mm——客户拒收，返工成本翻倍。
✅ 我们帮客户落地的“三级参数管控法”：
- 红区参数（禁止现场修改）：
• 主轴同步系数、烫金温度PID整定值、气动时序周期
→ 修改需提交《工艺参数变更申请单》，经工艺/设备/质量三方会签，且必须在非生产时段执行；
- 黄区参数（授权后可调）：
• 叠盖压力、折痕深度、输送带速比
→ 现场工程师扫码调用“参数沙盒”，先仿真运行5分钟，无报警才允许写入PLC；
- 绿区参数（日常可调）：
• 单班产量目标、HMI语言切换、报警音量
→ 仍需登录记录，但无需审批——自由，但有迹可循。
💡 小技巧：我们在HMI首页加了个“参数修改历史浮窗”，点开就能看到：
“2024-04-10 09:15｜王技术员｜将叠盖压力从0.42MPa→0.45MPa｜原因：更换新批次纸板｜已通过品控抽检（报告号QC-20240410-023）”
——责任清晰，经验沉淀，新人上岗第一天，就能看见“前辈们为什么这么调”。
🎓 操作人员PLC安全意识认证培训体系：教的不是代码，而是“敬畏感”
很多PLC锁死，不是因为技术多复杂，而是因为——
有人把“下载程序”当成“重启电脑”，
有人把“清除内存”当成“清理缓存”，
有人把“强制置位”当成“临时绕过”，结果绕进了死循环……
✅ 速捷原创《PLC安全三色课》（已获福建省工信厅备案）：
- 红色课（必考）：
• 什么是PROTECT模式？什么情况下绝对不能按MRES？
• 如何识别“伪备份”？怎样验证一个*.awl文件真能还原？
• 雷雨天为什么禁止远程下载？（答对送“防浪涌U盘保护套”）
- 黄色课（实操）：
• 在虚拟PLC上模拟“密码丢失”场景，限时完成Bootloader进入+固件校验；
• 分组演练：接到“急停无效”报警，如何用最小干预锁定故障源？
- 绿色课（进阶）：
• 学看PLC诊断缓冲区（Diagnostic Buffer）里的第7条报错，往往藏着真正病因；
• 用Excel自动生成标准备份清单（含校验码、时间戳、操作人），告别手写台账。
🌟 成果说话：为晋江某上市包装集团培训后，其产线PLC非计划停机率下降63%，其中因误操作导致的锁死故障，归零持续11个月。
培训结业证不是一张纸——它绑定员工工号，自动同步至PLC权限系统：
没过红课？HMI上“工程模式”按钮永远灰色。
——我们不培训“高手”，只培养“靠谱的人”。
📌 最后送您一句速捷工控的运维信条：
> 故障不可怕，可怕的是它重复发生；
> 锁死不可怕，可怕的是你总在找密码，却忘了给PLC配把“智能钥匙”；
> 最贵的不是修一台PLC，而是让100台PLC，从此学会——
> 自己记得备份、自己报告隐患、自己守住边界。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
下一期，我们将推开车间大门，走进真实产线——
✅ 拆解一台被锁死的天地盖成型机PLC，全程录像还原“从黑屏到复产”的47分钟；
✅ 公开速捷实验室的“冷门PLC解密工具箱”：安川MP3300、海为H2U、产电KL系列……怎么让停产12年的控制器开口说话；
✅ 还有一份《包装行业PLC安全运维白皮书》PDF，留言“我要白皮书”，我们免费寄出纸质版（含防静电封套+速捷定制螺丝刀）。
——真正的预防，不是把设备供起来，而是让它活成产线里，最清醒的那个节点。
下章见，记得：你今天的备份策略，正在悄悄决定明天的开机速度。
