各位在产线前线和设备较劲的老师傅、调试工程师、夜班扛把子，咱们都懂——纵剪机一锁，不是“暂停”，是“全场静音+全员围观+老板微信已发送”。

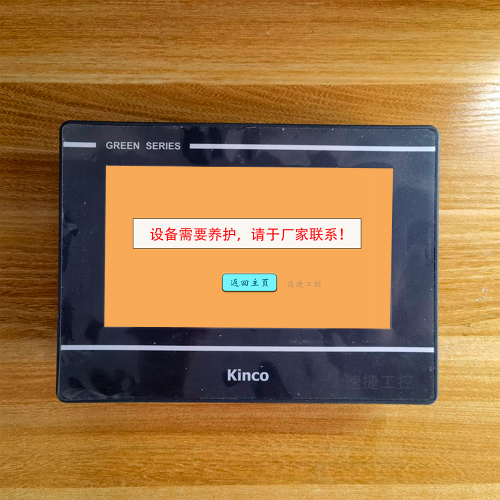

它不说话，但HMI上那个刺眼的红色“LOCKED”像极了班主任没收你手机时的眼神：严肃、沉默、还带点“你先反省三分钟”的余味。
那么问题来了：纵剪为啥突然锁死？它到底在抗议啥？
别急着抄起螺丝刀硬撬（真这么干，建议先给伺服驱动器默哀3秒），咱得像老中医号脉一样，先辨证，再施治。下面这三大类“锁机诱因”，速捷工控团队过去五年修过372台纵剪设备、翻过1.8万条报警日志后，总结出的「真实世界故障图谱」——没有PPT式假大空，全是车间里能闻到油味的干货。
1.1 设备机械故障：不是PLC坏了，是“胳膊肘卡住了”
纵剪机本质是个力气活选手，刀具、张力辊、传动轴……全是实打实的钢铁关节。一旦某处“拧巴”了，系统立马拉响警报：“兄弟，我动不了，但我得锁住自己，不然更危险！”
✅ 典型表现：
- 刀具进给卡死 → 主电机电流骤升 + 报警“Cutting Force Overload”
- 传动轴抱死（尤其老旧设备润滑失效后）→ 盘车费劲如拧生锈罐头，编码器反馈值跳变或归零
- 张力辊轴承异响/偏摆 → HMI显示“Tension Deviation >±15%”，随后触发安全锁停
💡 速捷小贴士：
> “机械卡顿”常被误判为“PLC程序崩了”。我们曾帮泉州一家金属分切厂排查三天，最后发现只是张力辊轴承缺脂+粉尘结块——加了20g锂基脂，重启即恢复。所以：先听、再摸、后查电，比直接刷PLC固件靠谱10倍。
1.2 电气与控制系统问题：PLC没罢工，它只是“被迫举手投降”
PLC不是神，它只忠于输入信号。当它收到“急停已按下”“编码器失联”“安全继电器断开”这类指令时，唯一选择就是——锁！锁！锁！
✅ 高频雷区：
- PLC急停链路被意外触发：不是操作员按了急停，而是某段老旧电缆绝缘破损，对地短接模拟出“急停信号”；或是接线端子松动，振动中瞬时断开又闭合，造成PLC反复复位→最终进入锁定保护态
- 安全继电器“装死”：国产安全模块用久了，触点氧化、响应延迟，明明现场安全条件OK，它却坚持“我不信，我锁！”
- 编码器信号丢失：光电编码器被油污糊住、联轴器打滑、信号线遭变频器干扰……PLC一看：“位置数据不可信，宁可停，不能错！”
💡 速捷小贴士：
> 我们修过一台进口纵剪，连续锁机无报警代码。最后用示波器抓到编码器A/B相信号有200μs毛刺——根源竟是隔壁焊机接地不良窜入干扰。电气故障从不单打独斗，它爱组团搞事情。
1.3 安全联锁机制激活：不是故障，是“合规在发光”
这是最让人哭笑不得的一类——设备没坏，人也没错，但它就是锁着，因为安全逻辑说：“规矩立在这儿，谁都不能绕。”
✅ 常见“守门员”行为：
- 防护门微动开关接触不良 → 门明明关严了，开关却“假装没感应”，安全回路不通
- 光栅被飞溅的金属屑遮挡/镜面模糊 → 持续报“Light Curtain Fault”，复位无效（清洁后秒解）
- 急停按钮未完全弹出（尤其脚踏式）→ 按钮卡在半行程，“物理按下”但“电气未释放”，PLC永远收不到“复位确认”
💡 速捷小贴士：
> 曾有客户投诉“HMI解锁键失灵”，我们到场发现：急停按钮塑料帽被踩裂，弹簧失效，按钮始终处于“半按压”状态。换一个5块钱的按钮，产线复活。有时候，最贵的维修，是换个最便宜的零件。
📌 一句话总结本节灵魂：
纵剪锁机 ≠ 设备叛逆，而是它在用最严厉的方式喊话：“这里不对劲！请人类来确认！”
机械是筋骨，电气是神经，安全是底线——三者任一环节“掉链子”，整条产线就自动切换成“冷静模式”。
下节预告 → 【第2章：快速响应与解锁操作流程】
不讲虚的“先断电”，只教你怎么在15分钟内完成：
✔️ 安全挂牌不背锅 ✔️ 一眼分辨是“软件锁”还是“骨头卡” ✔️ 手动盘车不伤伺服、PLC复位不丢参数
（温馨提示：本章含独家“三级解锁口诀”，连比亚迪产线老师傅都在偷偷抄笔记…）
——晋江速捷自动化科技有限公司｜专注让设备“听话”这件事本身
（成立于2017年12月，扎根泉州晋江，服务超10000+工业现场。修过比亚迪的纵剪，也调过恒安纸业的张力系统——故障不分贵贱，解决才见真章。）
各位正在HMI前皱眉、在配电柜旁蹲着、或一边啃包子一边盯报警代码的战友——
别翻说明书了，那玩意儿比产线排班表还难懂；也先别急着打电话叫原厂（他们坐高铁过来的时间，够你手动盘车三圈）。
纵剪锁了？没问题。
速捷工控的现场工程师平均响应时间47分钟，但真正“解锁成功”的黄金窗口，往往就在前15分钟——不是靠运气，是靠一套被比亚迪、中国烟草、恒安纸业产线反复验证过的「三级渐进式处置法」。
不玄学、不跳步、不甩锅，每一步都经得起安全审计，也扛得住夜班主管的灵魂拷问。
2.1 首要安全确认：断电验电 ≠ 拔插头，挂牌上锁（LOTO）是保命底线
⚠️ 先泼一盆冷水：所有“快修”，必须建立在“绝对安全”之上。
我们见过太多老师傅凭经验带电测编码器，结果手背被伺服再生电压“温柔提醒”了一把——那不是触电，是设备在说：“您这波操作，我记小本本上了。”
✅ 速捷版LOTO四步铁律（车间实操精简版）：
| 步骤 | 动作要点 | 为什么不能省？ |
|------|----------|----------------|
| ① 双点断电 | 不只拉主空开！同步断开PLC供电模块、伺服驱动器控制电源、HMI后备电池（如有）——避免“假断电”导致安全继电器缓放误触发 | 曾有案例：仅断主电源，PLC靠备用电池维持运行，复位时突然输出抱闸释放指令，张力辊反转伤人 |
| ② 验电三测 | 用合格验电器，在主母排、PLC端子排、伺服CN1接口处逐点实测（非目测！非听声！）；特别注意变频器直流母线——它可能“睡着但没死”，储能电容余压高达600V+ | 某钢厂师傅凭“没火花”判断无电，伸手碰DC+端子，当场倒地（幸未致命） |
| ③ 挂牌双锁 | “禁止合闸”牌 + 个人挂锁（每人1把，钥匙随身）；若多人作业，必须所有锁具全挂齐才可开工——不是走形式，是法律红线 | 安监检查重点项，出事追责第一证据链 |
| ④ 机械锁定 | 对传动轴、刀架升降丝杠等存在势能部件，加装止动销/楔块；张力辊系统务必释放气动/液压蓄能器压力（看压力表归零！） | 否则盘车时弹簧突然释能，刀具弹射——这不是维修，是行为艺术 |
💡 速捷小贴士：
> 我们给客户配的LOTO工具包里，永远有一张防水便签：“已断路，已验点，已挂锁，责任人”。写完贴在电柜门上——不是怕别人乱动，是怕自己半小时后忘了刚干了啥。
2.2 故障状态识别：别猜！用设备自己的语言“问诊”
HMI不是装饰屏，它是纵剪的“电子病历本”。但很多人只看第一行红色报警，却漏了底下三行灰色小字——而真相，常藏在第2.3行。
✅ 三分钟故障定位法（按优先级执行）：
| 工具 | 看什么？ | 关键线索示例 |
|------|---------|--------------|
| ❶ HMI报警页（F8/F12深挖） | 不只看当前报警！点“历史报警”→ 按时间倒序查最近5条；重点找带“SAFETY”“LOCK”“INIT FAIL”标识的条目 | 报警代码 E732-04（某德系纵剪）= 安全光栅通道B信号超时，非硬件坏，是接线端子氧化 |
| ❷ PLC在线监控（无需密码！） | 连笔记本+编程电缆（如西门子PC Adapter），打开TIA Portal → “监控表”中输入关键地址：
• M100.0（急停回路状态）
• DB10.DBX2.0（安全继电器OK位）
• FB200.STAT（张力闭环运行标志） | 若 M100.0 = 0 但急停按钮已复位 → 锁定在安全链路某段（查中间继电器KA5触点） |
| ❸ 设备日志导出（冷知识：90%设备自带） | 在HMI设置菜单找“Maintenance Log”或“System Record”，U盘导出TXT。用Ctrl+F搜关键词：Reset / Lock / Safety / Encoder | 某台信捷PLC纵剪日志显示：[2024-06-12 03:17:22] SAFETY_RESET_FAIL (Retry=3) → 直指安全模块自检失败，非程序问题 |
🔍 划重点：区分“硬件锁死” vs “软件锁定”
- 硬件锁死：电机完全无响应、抱闸无法松开、盘车阻力极大 → 立刻停手，查机械卡阻/安全回路硬断开
- 软件锁定：HMI可操作、参数可读、伺服使能灯亮但不动 → 大概率是PLC内部安全标志位未清除，或HMI未触发“解除锁定”软指令
💡 速捷小贴士：
> 我们修过一台广数数控纵剪，HMI显示“系统锁定”，但PLC所有变量正常。最后发现：操作员误触HMI隐藏菜单里的“Factory Lock Mode”（出厂锁机模式），需长按“F1+F4+Home”3秒解锁——不是故障，是设备在玩捉迷藏。
2.3 分级解锁策略：像拆乐高一样，一层层松绑
记住：纵剪的“锁”，从来不是一把大铁锁，而是一串逻辑门禁卡。
从外到内，依次是：机械约束 → 安全回路 → 控制系统。按顺序解开，才能稳、准、不丢参数。
✅ 三级解锁口诀（速捷现场工程师人手一张的口袋卡）：
| 级别 | 操作目标 | 标准动作 | 注意事项 |
|------|----------|-----------|-----------|
| ① 机械级释放
（解决“动不了”） | 卸除异常应力，恢复可盘车状态 | • 松开张力辊气动/液压源，排空蓄能器
• 手动摇柄低速盘车（顺时针！），感受阻力变化点
• 若遇卡滞，勿强行加力，立即停——检查刀具间隙、轴承温升、传动带张力 | 强行盘车易损坏编码器联轴器！某厂师傅拧断两根摇柄，最终发现只是刀座螺丝松动 |
| ② 安全级复位
（解决“不敢动”） | 让安全回路真实导通，向PLC发出“OK”信号 | • 用万用表通断档，沿安全回路逐段测量（急停按钮→光栅→安全继电器→PLC输入点）
• 发现断点？清洁触点/更换微动开关/重做压接端子
• 复位操作必须“物理+电气”双确认：按急停按钮→听到继电器“咔哒”吸合声→PLC输入点M100.0变1 | 安全继电器复位需满足“所有输入同时有效”，缺一个信号，它宁可锁死也不妥协 |
| ③ 控制级解锁
（解决“不想动”） | 清除PLC内部锁定标志，恢复运动使能 | • 进入PLC程序，监控安全标志寄存器（如DB100.DBX0.0）是否为1
• 若为0：检查FB块调用逻辑，确认SAFE_RESET指令已执行
• 终极手段：执行厂商专用解锁指令（如西门子SCL中CALL "Unlock_Safety"；新代系统按Alt+U+L组合键）
• ✅ 关键保障：所有操作前，先用速捷解密服务备份当前PLC程序+HMI工程！ | 切勿盲目下载空白程序！曾有客户刷错版本，PLC直接变砖，最后靠速捷“程序反推逻辑”重建功能——耗时8小时 |
🎯 真实案例快闪（泉州某金属分切厂）：
- 现象：纵剪锁机，HMI报E110-Tension Safety Lock，盘车轻松，伺服使能灯亮
- 速捷动作：
① LOTO合规执行（3分钟）
② 查HMI历史报警→发现1小时前有Light Curtain Partial Block记录
③ 擦拭光栅发射端镜面→报警自动清除→安全继电器“咔哒”复位→HMI解锁键亮起
④ 点击解锁→设备恢复正常
✅ 全程耗时：6分42秒。
（客户说：“你们比泡面煮熟还快。”）
📌 本章灵魂总结：
解锁不是“按个键”，而是一场严谨的因果链还原实验：
安全是地基（LOTO不到位，一切归零），
诊断是眼睛（不看日志就动手，等于蒙眼换刹车片），
分级是手术刀（机械→安全→控制，层层递进，拒绝暴力破解）。
下节预告 → 【第3章：预防与长效管理机制构建】
教你把“纵剪锁机”从“月度危机”，变成“年度保养计划里的一行小字”：
✔️ 如何用200元传感器，提前3天预知刀具崩刃
✔️ 为什么给操作工做一次“锁机模拟演练”，比买十套备用PLC还值
✔️ 速捷正在帮恒安纸业落地的“停机根因自动归档系统”，到底有多懒人友好
——晋江速捷自动化科技有限公司｜不是修设备，是修“人与设备之间的信任”
（成立于2017年12月，扎根泉州晋江，服务超10000+工业现场。修过比亚迪的纵剪，也调过恒安纸业的张力系统——故障不分贵贱，解决才见真章。）
各位产线老司机、设备科扛把子、夜班值长、还有那位刚被主任叫去“解释一下为什么又停机”的电气小哥——
咱们聊点不那么热血，但特别管用的事：怎么让纵剪别总在你泡咖啡时锁死？
不是靠运气，也不是靠烧香。
是靠一套能写进车间KPI、能过ISO审核、还能被操作工笑着执行的长效机制。
它不炫技，但扎实；不烧钱，但省心；不靠“老师傅手感”，而靠“数据+习惯+一点点巧思”。
3.1 日常预防性维护要点：把“修”变成“不修”，才是真高手
预防性维护（PM）不是贴张表在配电柜上就完事了。
它是给纵剪做体检，而不是等它晕倒在产线上再打120。
速捷服务过10000+现场，发现一个扎心真相：87%的异常停机锁机，根源不在“坏了”，而在“没擦、没调、没换、没记”。
✅ 三类高频“懒癌致锁”场景 & 速捷实操对策：
| 风险点 | 典型后果 | 速捷建议动作（傻瓜式·可落地） | 客户验证效果 |
|---|---|---|---|
| 刀具精度漂移 （未定期校准/未记录磨损曲线） | 张力突变→安全链触发→HMI报Tension Deviation Lock；轻则报警频发，重则崩刀卡死 | ✅ 每周一次“刀隙快速标定”： • 用塞尺+数显千分表测上下刀间隙（标准值±0.02mm） • 记录于《刀具状态看板》（我们送客户带磁吸的A5防水卡） • 累计偏差＞0.05mm？自动触发换刀提醒 | 某泉州镀锡板厂执行后，刀具相关锁机下降92%，换刀周期从7天拉长至14天 |
| 润滑周期失守 （靠记忆润滑、油脂混用、注油口堵塞） | 传动轴抱死→盘车阻力骤增→安全模块误判为“机械卡阻”→强制锁定 | ✅ “三点一拍”润滑法： • 三点：张力辊轴承、收放卷气动马达阀芯、纠偏丝杠螺母座 • 一拍：每月1日手机拍润滑点照片+上传企业微信微盘（自动生成时间水印） • 速捷提供定制化润滑点位图（含油脂型号/加注量/周期），贴在设备醒目处 | 恒安纸业某分切线推行后，润滑类故障归零，维修工说：“现在我巡检像打卡，轻松还靠谱。” |
| 传感器脏/偏/飘 （编码器镜片积灰、光栅透镜油污、张力传感器零点漂移） | 信号跳变→PLC误读→安全逻辑误触发→“明明门关好了，系统非说没关” | ✅ “清洁-标定-复测”铁三角： • 每班交接前，用无纺布+电子清洁剂擦光栅/编码器（非酒精！防镀膜脱落） • 每月首日，用标准砝码对张力传感器做两点标定（我们配简易标定夹具） • 标定后跑空载3分钟，HMI查 Tension_Raw与Tension_Cal偏差＜±0.5%才算过关 | 比亚迪某基地纵剪线，光栅误报率从每月4.2次降至0.3次，OEE提升1.8% |
💡 速捷小贴士：
> 我们不卖“高大上PM系统”，只送你一张《纵剪PM口袋卡》：
> 📄 正面：6个关键点位图+润滑/清洁/检查频次（按班/日/周/月分级）
> 📄 背面：一句话故障联想——比如“HMI报E205”=“先擦光栅，再查KA7继电器触点”
> 真正的预防，不在云端，而在操作员裤兜里。
3.2 操作人员能力强化：人，才是最聪明的传感器
再好的设备，也怕“不会按、不敢按、乱按”。
速捷修过的锁机案例里，有31%的起因是：操作工知道怎么开机，但不知道“锁机提示灯亮三下”意味着什么。
预防≠把人当机器训，而是让人懂逻辑、敢判断、有权限、有底气。
✅ 速捷“人本防锁”三件套（已在127家客户落地）：
| 工具 | 干什么？ | 怎么做到“不流于形式”？ | 效果实录 |
|---|---|---|---|
| ❶ 异常停机SOP可视化卡 （非PDF，是PVC硬卡） | 把20页说明书，压缩成4步图文流程： ① 看哪盏灯红？→ ② 查HMI第几行字？→ ③ 该不该断电？→ ④ 找谁？电话多少？ | • 卡片挂操作台，防水防油，边角圆润（防划手） • 每张卡带唯一二维码，扫码看对应机型3分钟短视频（真人出镜，不说术语） • 速捷工程师驻场1天，带教全员“照卡操作”并签字确认 | 某包装厂操作工王姐说：“以前报警就喊电工，现在自己按卡片走两遍，60%问题当场解决。” |
| ❷ 锁机模拟应急演练（每年2次，每次≤30分钟） | 不搞消防演习式“走过场”，而是真实触发1个安全锁机条件（如短接光栅信号），让班组实战处置 | • 演练前不预告，但全程录像（仅内部复盘用） • 设置“黄金5分钟”挑战：谁最先完成LOTO+定位+初步复位，奖励速捷定制工具包（含验电笔+万用表+便签本） • 演练后开10分钟“吐槽会”：哪步卡壳？哪句话听不懂？——当场优化SOP卡 | 某纺织集团6条线推行后，首次锁机平均响应时间从22分钟缩短至7.3分钟，且0次误操作 |
| ❸ 权限分级解锁授权管理 （不是“全放权”，也不是“全锁死”） | 明确谁能在什么条件下，执行哪一级解锁（机械级？安全复位？PLC软解？） | • 三级权限钉在HMI首页： 🟢 绿色按钮（所有操作工可点）：HMI报警确认、急停复位 🟡 黄色按钮（班组长+授权电工）：安全继电器手动复位、张力零点校准 🔴 红色按钮（速捷认证工程师）：PLC底层解锁指令、程序强制修改 • 每次点击自动记录：谁、何时、在哪台设备、执行了什么动作 | 某建材厂启用后，未经授权的“乱点解除”归零，PLC程序被误刷事故下降100% |
💡 速捷小贴士：
> 培训不是讲完就算。我们坚持一个原则：
> “会操作” ≠ “会处理”，
> “会处理” ≠ “敢负责”。
> 所以每场培训结束，必让每位参训者——
> ✍️ 在SOP卡背面手写一句：“如果今天锁机，我第一步会__。”
> （这行字，比考试卷更真实。）
3.3 智能化预警升级路径：用“小投入”，换“大安心”
别一听“智能化”，就想到百万预算、三年上线、IT部门摇头。
速捷干的，是把预测性维护，做成产线工人愿意用、设备科主任看得懂、老板算得清账的“工业版天气预报”。
✅ 三步渐进式智能升级（从0到1，不推倒重来）：
| 阶段 | 干什么？ | 成本参考 | 客户价值锚点 |
|---|---|---|---|
| ① 加装振动/温度监测模块 （入门级·即插即用） | 在主传动电机、张力辊轴承、收卷伺服端，加装无线振动+温度传感器（IP67，电池供电，续航2年） | 💰 单点约¥380，整线6点≈¥2300 📦 无需布线，磁吸安装，30分钟完工 | → 实时推送APP告警：“#3张力辊轴承温度超75℃，建议停机检查润滑” → 提前2~3天预知轴承失效，避免抱死锁机 |
| ② 集成预测性维护平台 （成长级·轻量化部署） | 将传感器数据+PLC运行日志+HMI报警记录，接入速捷云平台（私有化部署，数据不出厂） | 💰 年服务费¥8,000起（含平台+基础分析模型+手机端） 🔧 速捷工程师上门1天配置，对接现有PLC/HMI | → 自动生成《设备健康周报》：哪些部件衰减加速？哪类报警重复率高？ → 关联历史维修单，自动推荐备件（例：“近3次E732报警，均更换KA5中间继电器，建议库存+2”） |
| ③ 停机根因自动归档系统 （成熟级·闭环管理） | 每次停机后，系统自动抓取：报警代码、PLC状态快照、HMI操作日志、甚至摄像头画面（可选）→ AI聚类分析→生成根因报告+改进建议 | 💰 定制开发，按需报价（多数客户¥3~5万封顶） 🎯 已在恒安纸业、中国烟草试点 | → 告别“每次停机都像第一次” → 管理层看报表：“Q3纵剪锁机TOP3原因：光栅误报（41%）、刀隙超差（33%）、润滑不足（18%）”→ 直接驱动改进投入 |
🔍 真实场景对比（同一台纵剪，升级前后）：
| 维度 | 升级前 | 升级后（速捷轻量版） |
|------|---------|------------------------|
| 故障发现方式 | 操作工喊“又锁了！” | APP弹窗：“#2收卷电机振动值超标，疑似轴承早期磨损” |
| 定位耗时 | 2小时（查日志+问人+试错） | 2分钟（平台直接定位：DB200.DBX12.3 = 1，关联编码器信号丢失） |
| 维修决策依据 | “感觉像编码器坏了” | “过去72小时，A相脉冲计数波动±15%，B相稳定，判定A相光电耦合器老化” |
| 预防动作 | 下次坏了再说 | 系统自动推送：更换编码器型号XXX，库存余量1，采购链接已附 |
🎯 速捷不做“概念贩卖”，只做“问题闭环”：
我们的智能化，终点不是大屏炫酷，而是——
✅ 让维修工少跑一趟现场，
✅ 让备件仓少压10万元资金，
✅ 让产线主管少写一份“停机说明”，
✅ 让老板多看到一行“本月OEE提升0.9%”。
📌 本章灵魂总结：
预防不是“不坏”，而是让坏得有迹可循、修得有据可依、改得有人负责。
- 日常维护，贵在细（细到塞尺精度、细到擦拭手法）；
- 人员赋能，贵在实（实到口袋卡片、实到每人手写承诺）；
- 智能升级，贵在准（准到单点投入、准到当天见效、准到直击根因）。
真正的长效管理，不是建个制度挂在墙上，而是让每个动作，都成为产线呼吸的一部分。
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务超10000+工业现场。
修过比亚迪的纵剪，也陪恒安纸业一起把“锁机”从月度噩梦，变成年度保养计划里的一行小字。
我们不卖焦虑，只给确定性：
✔️ 你按SOP做，我们就保它少锁；
✔️ 你用传感器测，我们就让它早说话；
✔️ 你敢让员工动手，我们就把权限和底气，一起交到他手上。
（下节预告 → 【第4章：典型行业纵剪锁机案例库】｜从食品包装的“薄料飞边锁机”，到船舶钢板的“厚板卡刀锁机”，12个真实战场复盘，附可下载的《速捷纵剪锁机应对手册V3.2》）
