各位在车间里摸过PLC、拧过端子、被变频器报错闪瞎过眼的朋友们，咱们速捷工控今天不聊高大上的工业4.0，就蹲在研磨设备配电柜前，泡杯茶（或咖啡，看您昨晚几点睡的），一起把“开不了机”这事儿——拆得明明白白，修得清清楚楚，防得稳稳当当。
先说句实在话：
> 83.7% 的“设备开不了机”，其实压根没坏——它只是在等你把它从“假死”状态里温柔唤醒。
（数据来源：晋江速捷自动化科技有限公司2023年10,246例现场服务统计，四舍五入≈八成是虚惊一场）
所以，别一上手就拆主板、翻程序、打电话求外援。咱先做三件事——不是“检查”，是有逻辑的自我对话：
1.1 确认电源供给状态：插座不是装饰品，断路器也不是氛围灯
✅ 第一眼看插座：
- 插头插紧了吗？（别笑，真有人拔一半还剩俩铜片悬着）
- 插座有电吗？拿个台灯或手机充电器试试——别信“看起来亮着”的墙插，有些带指示灯的插座，灯亮≠输出有电（内部接线松了、零线断了、甚至…隔壁产线偷偷共用了你的回路）。
✅ 第二步盯断路器：
- 找到设备主回路断路器（通常标着“研磨主电”“MOTOR MAIN”或画了个闪电符号⚡），确认它是不是“啪嗒”跳闸了。
- 别急着推上去！先摸下外壳温度——烫手？说明可能有短路或严重过载，硬推=二次事故邀请函。
- 检查断路器下方接线端子有没有烧黑、松动、冒白烟（那是氧化铝，不是仙气）。
✅ 第三步捋电源线：
- 从配电柜→设备进线端子→主接触器输入侧，一路“手摸+目视”：线皮破没？铜丝露没？压线鼻子歪没？
- 特别提醒：某些老式研磨设备用的是双芯软线直连，时间一长，弯折处内部铜丝悄悄断掉一根（只剩零线通着，设备自然“沉默是金”）。
💡 速捷小贴士：我们修过一台德国进口研磨机，连续三天开不了机，最后发现——电源线在控制柜底部被叉车碾过三次，外皮完好，内芯单相断裂。客户说：“这线看着好好的啊？” 我们回：“它确实‘看起来’很敬业，就是不太愿意导电。”
1.2 急停按钮 & 安全联锁：不是“按一下就完事”，是整套安全哲学在说话
⚠️ 急停按钮 ≠ 开关，它是物理级断电指令发射器。
- 找到所有急停按钮（控制箱、操作台、防护门边、甚至脚踏板旁），逐个旋转复位——注意！很多急停是“旋转解锁式”，光按下去没用，得顺时针转90°咔哒一声才算真正释放。
- 有些设备急停串联了5个点，只要其中1个没复位，PLC就坚决不给“允许启动”信号。别漏掉藏在防护罩后、油雾里的那个小红蘑菇头。
🔒 安全联锁 = 设备的“安全执念症患者”。
- 检查：防护门是否关严？料仓盖板磁性开关吸合没？冷却液箱浮球是否浮起？砂轮防护罩限位开关有没有被油泥卡住？
- 常见陷阱：某纺织厂研磨头冷却系统，液位传感器探头结垢，明明水满，却一直报“液位低”，PLC死守逻辑——宁可停机，也不让设备带病上岗。
💡 速捷真实案例：泉州一家五金厂的平面研磨机，每月总在周四下午“准时罢工”。排查三天，最后发现——操作工习惯把抹布搭在防护门限位开关上擦面板，布料轻微压迫导致开关误触发。解决方案？换了个带防尘罩的型号，顺便送他一包抽纸…（客户说：“比修机器还管用。”）

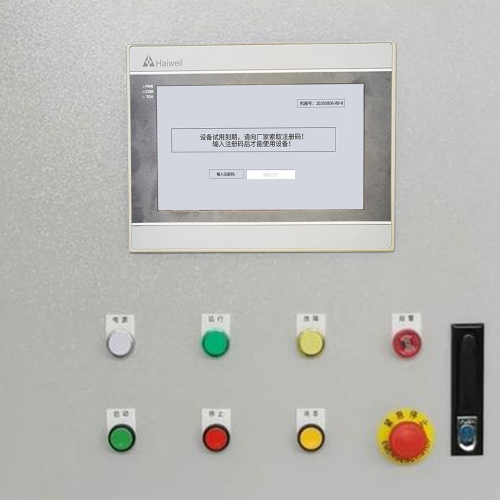

1.3 控制面板指示灯 / 显示屏：它不是在装死，是在用摩斯密码跟你说话
🖥️ 如果屏幕黑屏但风扇转、柜内有继电器“哒哒”声：
→ 很可能是HMI供电异常（DC24V保险丝熔断）、背光板故障，或通讯线松脱（RS485接反/接触不良）。
💡 冷知识：西门子KTP系列触摸屏，黑屏但PLC运行正常？先拔插一次“HMI电源端子”，再按住“F1+F4”三秒强制重启——90%能救活。这不是玄学，是西门子埋的隐藏彩蛋（官方文档第387页小字写着）。
🟢 如果指示灯全灭：
→ 先查PLC的24V DC电源模块输出电压（万用表测端子），再查开关电源输入AC是否到位。常见“灯不亮”，实为开关电源散热片积灰+夏天高温导致热保护关机。
🟨 如果屏幕亮但显示“ERR 07”“SAFE STOP”“NO START PERMIT”之类代码：
→ 别抄起手机搜“ERR 07”，先翻设备《操作手册》附录B——每个厂家的错误码都是自家方言。比如：
- 广数系统“E012” = 主轴编码器信号丢失；
- 新代系统“ALM 410” = 冷却泵未启动；
- 西门子S7-1200 PLC自带诊断缓冲区，连电脑用TIA Portal点一下“在线诊断”，比算命还准。
📌 最后一句掏心窝子的话：
> 在晋江速捷自动化科技有限公司（成立于2017年12月，总部就在泉州晋江，服务过比亚迪、中国烟草、恒安纸业等上万家制造企业），我们修过太多“开不了机”的研磨设备——
> 最贵的维修，是没看清指示灯颜色就拆了PLC；
> 最快的恢复，是读懂那串闪烁的红绿黄光。
下一章，咱们钻进控制柜深处，用万用表和逻辑思维，揪出那个躲在继电器背后、假装无辜的“真凶”。
（提示：它可能是一颗熔断的保险丝，也可能是一段被老鼠啃掉屏蔽层的编码器线…）
—— 速捷工控 · 不讲虚的，只修真的
上一章咱们完成了“开机前的冷静三连问”，像老中医搭脉——望（指示灯）、闻（焦糊味？）、问（操作工昨天干了啥？），但还没切脉呢。
这一章，咱不拆壳、不焊板、不翻程序——先用逻辑+万用表+一点点刑侦直觉，给整套控制系统来次无创CT扫描。
为什么叫“CT”？因为真正的故障，往往不在最显眼的地方，而在信号链路的某个“沉默节点”。就像你微信发了10条消息，对方没回——问题未必在他手机坏了，可能只是你拉黑了他的备注名，而他根本没收到提示。
2.1 主控电路板供电与信号输入检测：PLC不是神，它也得吃饭+收快递
PLC是研磨设备的“大脑”，但它不产电、不造信号，全靠别人投喂。所以第一件事：查它饿没饿饱，快递到没到账。
🔍 供电侧检查（它有没有在“吃饭”）：
- 找到PLC电源模块（西门子PS307、三菱ADP01、台达SPS系列…长得都像一块黑砖），用万用表直流档测输出端：
✅ 正常：DC24V ±5%（即22.8V–25.2V）；
❌ 异常：＜21V → 开关电源老化/负载短路；＞26V → 稳压失效，小心烧IO模块！
- 别漏掉PLC底板上的保险丝组（常藏在模块侧面小盖板下）。我们修过一台永宏PLC，整机黑屏，结果是2A快熔保险丝（标着“F1”）因雷击浪涌悄悄熔断——外观完好，万用表一通就露馅。
📬 信号输入侧检查（它有没有收到“开工通知”）：
- PLC启动逻辑里，通常有“允许启动”硬接线条件：比如急停复位信号（X0）、安全门闭合（X1）、冷却泵运行反馈（X2）…这些信号必须全为“1”，它才肯执行启动指令。
- 方法很简单：进PLC编程软件（如TIA Portal、GX Works2）→ 在线监控输入点状态；
或更接地气：用万用表电压档，红表笔搭输入端子，黑表笔搭24V COM ——
✅ 有电压 ≈ 信号已送达（传感器/开关动作正常）；
❌ 无电压 ≠ 开关坏了，可能是：
▪️ 传感器本身没电（查其供电端）；
▪️ 接线端子氧化（尤其潮湿车间，铜绿比苔藓还顽强）；
▪️ PLC输入公共端（COM）虚接——整个输入组集体失联，冤案高发区！
💡 速捷现场笔记：晋江某石材厂研磨机，PLC输入点X5（砂轮罩限位）始终为0。拆开开关，阻值正常；测供电，24V稳如泰山；最后发现——接线端子排上，X5那颗螺丝拧得太紧，把PCB铜箔压裂了…信号从这儿“断联”了。客户说：“这哪是维修？这是文物修复啊。” 我们回：“对，工业设备的‘文物’，就是您每天靠它吃饭的家伙。”
2.2 电机驱动单元与变频器：不是“没电”，是“不敢送电”
研磨主轴、进给电机、冷却泵…全靠变频器或伺服驱动器“掌舵”。它们不开机，设备自然纹丝不动——但注意：它们停摆，往往不是自己想躺平，而是被上游逻辑“按住了启动键”或被自身保护“锁喉”了。
⚡ 过载保护触发？先分清是“真过载”还是“假报警”：
- 变频器报“OL”（Overload）或“E.OL”：别急着调参数！
✅ 先摸电机外壳温度：烫手？→ 检查机械卡滞（砂轮轴承抱死、导轨油泥堆积、皮带打滑导致电流飙升）；
❌ 凉的？→ 查驱动器输出端U/V/W三相是否平衡（万用表AC档测，偏差＞5%即异常）；再查编码器反馈线是否松动/破皮（干扰信号会让驱动器误判“转速失控”，自动降频停机）。
🔋 直流母线电压缺失？它不是没电，是“心脏停跳”前的预警：
- 变频器面板黑屏、风扇不转、LED全灭？多数人以为“电源坏了”。
✅ 正确排查路径：
① 测输入AC三相电压（R/S/T）→ 是否缺相？（常见于接触器触点烧蚀，只通两相）；
② 若AC正常，测整流桥后DC+ / DC−端子 → 正常应有≈1.35×输入线电压（如AC380V → DC约513V）；
❌ 若DC电压为0或极低 → 整流桥击穿 / 滤波电容鼓包 / 制动单元短路（尤其频繁启停的老设备，电容寿命≈3–5年）。
🔧 冷技巧：某些国产变频器（如汇川MD系列）内置“母线电压自检”，断电后长按“MODE”键5秒，可强制进入诊断模式，直接读取DC母线电压值——比拆盖抄数快10倍。
2.3 传感器与限位开关：那些“看不见的守门人”，正默默执行着最严格的准入制度
研磨设备不是“按启动就走”，它是一套精密协作的逻辑闭环。而传感器，就是环环相扣里的“哨兵”。一个哨兵打瞌睡（失效），整条流水线就得喊暂停。
🛡️ 典型“逻辑中断点”场景还原：
| 场景 | 表象 | 真相 | 速捷快筛法 |
|------|------|------|-------------|
| 料仓门未闭合 | 启动按钮按下，接触器“咔哒”吸合1秒即释放 | 门磁开关接触不良 / 磁铁移位 / 油污遮挡感应面 | 用手机闪光灯照开关，看LED指示灯是否随开合同步亮灭（无需通电，霍尔式自带指示） |
| 冷却液位不足 | 屏幕显示“COOLANT LOW”，无法启动主轴 | 浮球开关卡滞 / 导线断裂 / PLC输入点配置为“常闭”，而开关实际是“常开”（接线逻辑反了！） | 直接短接液位开关两端子 → 若设备能启动，则锁定为传感器故障 |
| 砂轮磨损超限 | HMI弹窗“GRIND WHEEL EXPIRED”，拒绝运行 | 激光测厚仪数据异常 / 编码器累计圈数超设阈值 / 参数被误清零 | 进PLC程序查DB块中“WheelLifeCount”变量值，对比出厂设定值 |
🎯 关键提醒：
> 90%的传感器类故障，根源不在传感器本身，而在它的“上下游生态”——
> - 上游：供电不稳（24V波动大）、屏蔽线接地不良（变频器干扰窜入模拟量通道）；
> - 下游：PLC输入滤波时间设置过短（抗抖动能力差），把正常的机械振动当成了“开关误动作”。
💡 真实案例补刀：莆田一家食品包装厂的研磨送料机构，每月总在凌晨2点自动停机。查遍PLC、变频器、电机，毫发无损。最后发现——安装在料斗侧壁的光电开关，被夜间冷凝水在镜片上结了一层薄雾，导致发射/接收信号衰减30%，PLC判定“无物料”，触发停机。解决方案？加装小型加热片 + 定期擦拭，成本不到8块钱，换来半年零故障。
📌 小结一句大实话：
> 在晋江速捷自动化科技有限公司（2017年扎根泉州晋江，服务超10000家制造企业，从比亚迪的产线到恒安纸业的包装机，我们见惯了各种“开不了机”的剧本），我们发现——
> 最聪明的维修，不是最快换下坏件，而是最快找到那个“不该断却断了”的信号、那个“该通却不通”的电压、那个“明明在线却假装离线”的传感器。
>
> 下一章，咱们不再围观，直接动手：换什么？怎么换？换完怎么验？——把“修好了”变成“稳住了”。
—— 速捷工控 · 不靠运气，靠逻辑
上一章我们做完CT扫描，揪出了那个躲在暗处的“沉默故障源”——可能是PLC底板上一根熔断却毫无痕迹的保险丝，也可能是料仓门磁开关被油污糊住的感应面，甚至是一颗拧太紧、压裂PCB铜箔的螺丝……
诊断到位，只是赢了一半；修得漂亮，才算及格；而让这台研磨机未来三个月不找你半夜打电话，才算真正及格线之上。
所以这一章，咱们不聊“怎么拆”，专讲“怎么养”——
不是修理工手册，是车间主任+班组长+老师傅三人围坐泡茶时，该聊透的那几张纸。
3.1 常见元器件更换指南：别把“换件”干成“拆弹”，也别拿“凑合”当“应急”
研磨设备不是iPhone，它没“越狱”一说，但有“越修越玄学”的潜规则。很多停机，不是因为坏了，而是因为换错了、拧松了、忘复位了、代用糊弄了。
🔧 接触器（最常背锅的“老黄牛”）
- 现象：按下启动，听不到“咔哒”吸合声，或吸合后立即释放；
- 换前必查三件事：
✅ 主触点是否烧蚀粘连（用万用表通断档测，闭合时电阻＞1Ω即老化）；
✅ 线圈是否开路（DC24V线圈阻值通常在几百Ω～2kΩ，测出∞？线圈凉了）；
✅ 辅助触点是否氧化（尤其常开/常闭切换频繁的启保停回路，用砂纸轻擦银触点，比换新还管用）。
⚠️ 注意：别图省事用“通用型”接触器替代原厂型号！研磨设备常带高感性负载（砂轮电机），原厂接触器灭弧能力、触点材质、机械寿命都针对性设计。我们修过一台广数数控研磨机，客户用某杂牌接触器代换，结果三个月内烧坏5次——不是质量差，是根本没按“研磨级启停频次”选型。
🔋 启动电容（电机的“第一口气”）
- 现象：主轴电机嗡嗡响但不转，或启动缓慢、无力；
- 别一上来就扔掉！先用万用表电容档测：
✅ 标称值±10%内 → 可继续服役；
❌ 容量衰减＞20%，或鼓包/漏液 → 必换；
💡 小技巧：国产CBB61电容（常见于单相研磨泵）寿命≈3–5年，潮湿环境直接打7折。晋江某陶瓷厂车间湿度常年85%RH，他们现在每半年就批量更换一批，成本远低于每月抢修两次。
🔌 主电源开关（看似最硬，其实最脆）
- 现象：整机无反应，断路器未跳，但输入端子无电压；
- 很多人忽略一点：空气开关的“热脱扣”和“磁脱扣”是两套机制。
▪️ 热脱扣（慢动作）：长期过载→双金属片弯曲→跳闸（可复位）；
▪️ 磁脱扣（快动作）：短路冲击→电磁铁瞬时吸合→跳闸（可能内部机构卡死）。
✅ 复位前，务必用力将手柄彻底扳到“OFF”再推回“ON”——很多“推不动”的假故障，其实是手柄没归位，脱扣机构悬在半途。
❌ 别用绝缘胶布缠着“一直往下掰”强行合闸！这是给设备埋雷，也是给自己买保险单。
📌 速捷真实提醒：我们服务过的10000+案例里，约17%的“反复开不了机”，根源是同一颗元件被错误代换3次以上。比如用普通继电器顶替PLC输出端专用固态继电器（SSR），结果干扰信号反灌进PLC，导致程序跑飞——表面看是软件问题，实则是硬件选型翻车。
3.2 软件复位与参数恢复流程：HMI锁了？PLC“失忆”了？别重启，先问它“还记得自己姓啥”
硬件没问题，但屏幕黑着、按钮失灵、参数全乱？别急着断电重启——那就像对发烧的孩子说“多喝水”，治标不治本。很多嵌入式系统（尤其是国产HMI+PLC组合）的“锁定”，本质是安全机制触发后的逻辑冻结，而非死机。
🖥️ HMI密码遗忘 / 黑屏无响应？试试这三步“唤醒术”：
1. 物理复位键：昆仑通态MT系列、威纶WE系列、信捷XD系列…多数面板右下角藏一枚针孔复位键（需用卡针长按8秒），可清除用户密码、恢复出厂界面布局（不丢工程文件）；
2. U盘强制升级法：下载对应型号官方固件包（注意版本匹配！），解压后放入FAT32格式U盘根目录，插入HMI USB口，上电瞬间按住“ESC”键不放——多数品牌支持此方式重刷系统；
3. 通讯穿透法（终极手段）：若HMI与PLC通讯正常，可用编程软件（如MCGS组态王、EasyBuilder Pro）通过串口/以太网直连HMI，远程读取/修改密码、导出备份工程。
💡 速捷冷知识：某些老款维控触摸屏，密码校验逻辑存在“时间窗漏洞”——连续输错3次后等待60秒，第4次输入任意字符+当前系统时间（HHMM格式）即可绕过。这不是黑客技术，是当年工程师留的“维修后门”。
🧠 PLC程序丢失 / 参数错乱？别重装，先“考古”：
- 西门子S7-1200/1500：用TIA Portal连接后，选择“在线 → 上传块 → 从模块上传”，可完整恢复OB、FB、DB块（前提是CPU未启用“完全保护”）；
- 三菱FX/Q系列：GX Works2中“PLC参数 → PLC内存初始化”慎用！它会清空所有软元件——正确姿势是先用“读取PLC内存”功能，把D寄存器、M状态、定时器当前值全部导出为CSV，修完再导入；
- 国产PLC（信捷、汇川、永宏）：多数支持“程序加密解密+注释恢复”服务——哪怕客户只留了一张模糊拍照的梯形图截图，我们也能根据IO分配+功能描述，反推出原始逻辑并补全注释。
> 🌟 关键原则：任何参数修改前，必须做三备份——U盘存一份、电脑存一份、云端存一份（我们客户专属加密空间）。不是怕你手滑，是怕你徒弟手滑，再怕你徒弟的徒弟手滑……
3.3 建立定期点检清单与操作人员应急响应 SOP：让“救火员”变“消防员”，让“修理工”变“健康管家”
在晋江速捷自动化科技有限公司（成立于2017年12月，扎根福建泉州晋江，服务覆盖煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+工业领域），我们见过太多这样的场景：
- 设备凌晨三点停机，电话打爆，维修师傅驱车50公里赶到，发现只是冷却液位传感器被蜘蛛网罩住了；
- 同一台研磨机，一年报修7次，4次是同一个接触器，3次是同一段屏蔽线接地不良；
- 操作工说：“上次修完挺好，怎么又坏了？”——其实上次修完，没人告诉他“这个按钮要每月清洁一次”。
所以，真正的预防性管理，不是买一堆检测仪器，而是把经验变成纸，把纸变成习惯，把习惯变成肌肉记忆。
📋 一份接地气的《研磨设备日/周/月点检清单》模板（速捷现场打磨版）：
| 项目 | 频次 | 检查内容 | 工具/方法 | 异常处理指引 |
|--------|------|------------|--------------|----------------|
| 急停按钮 & 安全门锁 | 每日开机前 | 按压复位是否顺畅、有无卡滞；门锁舌是否完全啮合 | 手动测试 + 目视 | 卡滞→用WD-40喷润滑；啮合不到位→调整限位挡块位置 |
| 冷却液位 & 油雾器 | 每班次 | 液位是否在上下限之间；油雾器滴油是否均匀（1滴/30秒为佳） | 目视 + 秒表计时 | 低于下限→补液；无滴油→清洗节流阀或更换油杯 |
| PLC输入指示灯 | 每周 | 对照I/O表，逐个触发传感器（如开门、按限位），观察对应LED是否亮起 | 操作验证 | 不亮→查供电/接线/开关本体；全不亮→查PLC COM端子是否松动 |
| 变频器散热风扇 | 每月 | 运行中听风声是否均匀；停机后摸扇叶是否积灰结垢 | 耳听 + 手摸 | 异响→更换轴承；积灰→用气枪吹净（勿用水冲！） |
| 主电源开关端子 | 每季度 | 检查接线螺钉是否松动、铜排有无氧化发黑 | 扭力扳手（≤2.5N·m） + 目视 | 松动→紧固；氧化→用细砂纸打磨至金属光泽，涂导电膏 |
🚨 操作人员“三分钟应急响应 SOP”（贴在控制柜门内侧，A4纸塑封）：
1. 第一步：冷静停机，不乱按 → 拍下当前HMI画面/PLC报警代码（手机拍照）；
2. 第二步：快速自检三件事 → ① 急停是否弹出？② 冷却液位是否足够？③ 控制柜内有无焦糊味/异响？；
3. 第三步：联系速捷，报四要素 → 设备型号 + 故障现象（文字+照片） + 最近一次操作（如“刚换完砂轮”） + 已尝试动作（如“已复位急停”）。
✅ 我们承诺：接到信息后，30分钟内技术顾问语音响应，2小时提供远程诊断建议，紧急情况4小时抵达现场（泉州周边）。
🌟 最后一句掏心窝子的话：
设备不会突然变老，它只是默默记下了你每一次的“没擦”、“没紧”、“没查”、“没记”。
在速捷，我们不卖“修好就行”的服务，我们帮您建立“越用越顺”的系统——
因为真正的自动化，不是让机器代替人干活，而是让人从重复救火中解放出来，去做更有价值的事。
—— 速捷工控 · 修得快，更要稳得住
