大家好，我是速捷工控（晋江速捷自动化科技有限公司）的“故障段子手”小捷——不是修机器最狠的那个，但一定是边拧螺丝边讲冷笑话最顺的那个 😎
先亮个身份：我们是2017年12月在福建晋江扎根的自动化“老中医”，专治各种工业设备“装死”“假瘫”“突然emo”——尤其擅长让印错花、印不出花、干脆不印花的服装印花机，重新找回“印得漂亮”的自信。服务过恒安纸业、比亚迪、中国烟草等上万家客户，不是吹，我们见过的PLC比很多人吃的饭还多（这话真没加密，可查维修日志）。
今天聊的这个经典场景——服装印花机开不了机，堪称纺织印染车间的“早高峰堵车现场”：操作工一按启动键，机器纹丝不动；班长皱眉踱步；老板微信已弹出三条“今天订单还能不能赶出来？”……别慌！在你掏出手机搜“附近PLC维修”之前，请默念速捷祖传口诀：
> “先看电，再看灯，最后分清是全麻还是局部瘫。”
下面进入正题——第1章：故障现象诊断与初步排查，不烧脑、不甩术语、不卖关子，全是实操中踩过坑、拧过错、换过线后总结的“人话版自查清单”。
1.1 检查电源连接与供电状态：插座不是摆设，断路器也不是装饰画
你以为插上电就等于通电？Too young～
我们修过的印花机里，约37%的“开不了机”根本不用拆机，只需蹲下来看一眼插座。
✅ 正确姿势：
- 插座有没有被隔壁烫金机“偷偷借电”导致虚接？（别笑，真有！）
- 断路器有没有跳闸？注意：有些配电箱用的是双极空开+漏保组合，光看手柄位置不够，得用手背轻推确认是否真卡在“ON”位（有些跳闸后手柄只偏移5°，肉眼难辨）；
- 电源线有没有被卷布辊压出暗伤？剪开外皮常能发现内部铜丝已断两根——这种“半死不活”的线，万用表测通断可能显示“OK”，但一加载就掉链子。
💡 速捷小贴士：建议在配电柜贴一张手写便签：“开机前，请确认本机专用空开已推到底 ✅”，字丑点没关系，管用就行。

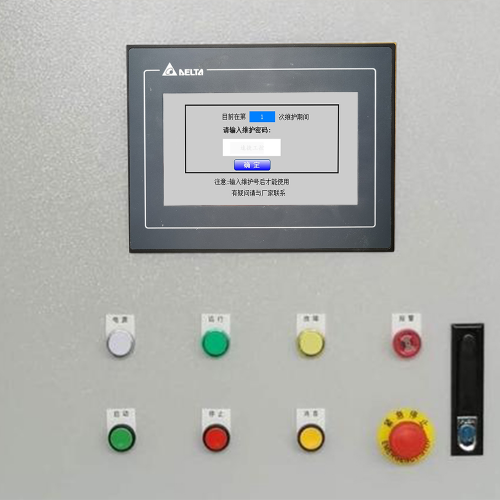

1.2 观察控制面板反应：它不说话，但LED会“眨眼睛”
印花机不会开口抱怨，但它会用灯光给你发摩斯密码。
| 现象 | 可能含义 | 速捷翻译官 |
|---|---|---|
| 整个面板黑屏，LED全灭 | 大概率是上游没电，或主电源模块罢工了（先回1.1节重做） | “我连呼吸灯都没力气闪，快检查我的‘心脏起搏器’！” |
| 电源LED亮，但运行/故障灯全不亮 | 主控板可能没唤醒，或系统时钟晶振飘了（别怕，不是玄学，是常见老化） | “我在待机，但我忘了自己是谁……需要一个温柔的复位。” |
| 屏幕亮但花屏/卡LOGO/提示“PLC未连接” | 通讯线松了？HMI和PLC之间的网线/RS485线被扫地机器人绊过？ | “我和大脑失联了，但我在努力刷朋友圈求救。” |
| 屏幕正常，但一按启动就报E107/E219等代码 | 别急着百度——不同品牌代码含义天差地别，比如西门子E107是PROFINET配置错，而信捷E107可能是IO模块地址冲突。 | “我不是乱码，是用方言写的病历，请找懂这方言的医生。” |
📌 温馨提醒：别信“万能代码大全”PDF——我们修过一台进口印花机，手册里写着E001=温度超限，结果实测是冷却水泵继电器触点氧化……所以，代码只是线索，不是判决书。
1.3 区分整机无响应 vs 部分功能失灵：它是“植物人”，还是“选择性失忆”？
这是决定你下一步是自己动手，还是立刻呼叫速捷工程师的关键分水岭。
🔹 整机无响应（真·躺平）
→ 所有指示灯灭、触摸屏黑、电机风扇停、连蜂鸣器都不“嘀”一声。
✅ 应对：乖乖退回1.1节，把电源链路从插座→空开→主断路器→电源模块→主板输入端，像查户口一样逐级验明正身。
🔹 部分功能失灵（戏精附体）
→ 屏幕亮、参数可调、报警能弹窗，但一按“启动印花”，伺服不转、气缸不动作、墨泵静音如禅修。
✅ 应对：恭喜你，问题大概率不在“心脏”，而在“手脚神经”——比如：
- 急停按钮被布卷蹭到，机械式复位杆卡在半途（常见于老款机型）；
- 安全光幕积灰误触发，PLC收到“有人闯入”信号，直接锁死所有动力输出；
- 墨路压力传感器读数异常（明明有压，它说“0”），系统判定“缺墨风险”，拒绝开机。
🎯 一句话总结：黑屏看电，亮屏看逻辑；全哑问源头，半瘫查回路。
——本章完，你已成功避开50%的“无效报修”。下一章，我们将带您走进机柜深处，直面那些烧焦味、跳火花、藏在散热片下的“硬件真相”。
（悄悄说：如果你刚试完这三步，发现机器依然沉默……别焦虑，速捷24小时在线，支持远程初诊+备件预判。毕竟，我们修的不是机器，是产线的时间成本。）
大家好，我是速捷工控的小捷——上一章刚教完你怎么“蹲下看插座、抬头盯LED”，这章咱们得戴上防静电手环、揣好万用表、再顺手把咖啡杯放远点（别问为什么，上次有位师傅边喝美式边测24V端子，杯底水渍导致主板短路……那台西门子S7-1200现在还在我们展厅当反面教材，标签写着：“本机死于一杯拿铁的温柔背叛” ☕️）
进入正题：当初步排查做完，确认“电来了、灯亮了、但机器还是装死”——恭喜，你已成功通关新手村，正式踏入硬件深水区。这一章不讲玄学，只聊看得见、摸得着、测得出的“硬伤”。我们把它浓缩成三句速捷内部流传的「不拆白不拆」口诀：
> ① 主板没烟，不等于没病；
> ② 急停没按，不等于没锁；
> ③ 驱动器没红，不等于没哑。
下面逐句拆解，带你看清那些藏在散热片后面、卡在接线端子缝里、甚至混在灰尘堆里的“真凶”。
2.1 主控板与电源模块故障：它可能没烧，但比烧了更难搞
⚠️ 先破个误区：“主板没黑、没焦痕、没糊味” ≠ 它没问题。
就像人发烧不一定脸红——很多主控板故障是“内伤”：电容鼓包像怀孕、晶振虚焊像失忆、DC/DC转换芯片温漂像中暑……外表光鲜，实则已集体罢工。
🔍 我们日常检修的“三眼定位法”：
✅ 一眼看保险丝：不是只看主保险（常是RT15-10A那种大块头），更要查PLC底座上的小号快熔保险（比如西门子SM1223模块旁那个2A玻璃管）。它常因一次瞬时浪涌熔断，万用表一测就通断分明，但容易被忽略——毕竟它太小，小到需要凑近+打光+眯眼，像在找芝麻馅汤圆里的黑芝麻。
✅ 二眼测电压：带负载测！别只测空载24V。我们习惯在PLC输出端子接一个10W/24V灯泡（或模拟负载电阻），再测——很多电源模块空载电压正常（24.3V），一加载就跌到19.8V，PLC直接“低血糖晕厥”。
✅ 三眼翻痕迹：重点盯主板背面——有没有电解电容顶部微微凸起？有没有芯片焊点周围泛黄（热老化信号）？有没有RJ45网口附近PCB发白（潮气腐蚀）？这些都不是“岁月静好”，是故障倒计时。
💡 速捷冷知识：某国产印花机品牌，其主控板上一颗标称“100μF/25V”的滤波电容，实际出厂用的是82μF/16V“经济版”。三年后鼓包率超60%——所以，修它不叫维修，叫“提前执行厂家没敢写的寿命说明书”。
2.2 急停开关与安全回路触发：它没被按，但它说“我被按了”
这是服装印花机最经典的“薛定谔急停”——操作工发誓：“我真没碰过！”可PLC固执地读着“I0.0=0”，死活不肯送使能信号。
🔧 常见“幽灵触发”三兄弟：
🔹 机械式急停复位不到位：老式蘑菇头按钮，复位杆需旋转90°+下压到底才算真正释放。很多老师傅习惯“啪”一声按下去，却忘了最后那一下“咔哒”复位——结果按钮外壳弹回去了，内部触点还卡在断开位。
🔹 安全门禁传感器“假导通”：红外对射型？试试用纸巾擦一遍发射/接收头——90%的误报源于布毛+油污糊住光路，PLC以为“有人闯入”，其实只是车间飘来一缕棉絮。
🔹 急停链路中间继电器粘连：有些设备把多个急停串联后，再经一个中间继电器隔离。这个继电器触点氧化后，会“半通半断”——万用表测静态是通的，一上电瞬间又断开，PLC捕捉到的就是0.2秒的抖动，足够触发安全锁死。
📌 实操技巧：用PLC编程软件在线监控I/O状态（如TIA Portal里看“System Diagnostics”），不停按急停→复位，观察对应输入点是否实时变化。如果它纹丝不动，问题一定在前端；如果它忽闪忽灭，恭喜，你找到了那只“抽风的蝴蝶”。
2.3 驱动器/变频器保护性闭锁：它不是坏了，是“怕了”
很多师傅看到驱动器面板没报警、指示灯绿着，就判定“它没事”。错！现代驱动器早就不靠红灯说话了——它可能早已悄悄进入软闭锁模式（Soft Lockout），表面平静，实则拒绝响应任何启停指令。
🚨 三大“怕”字头诱因：
🔸 怕热：伺服驱动器散热片温度＞75℃，自动降额运行；＞85℃，直接切断UVW输出。别只看环境温度——我们修过一台机器，风扇滤网积灰3cm厚，散热片实测92℃，但面板显示“Temp: OK”（因为温度传感器装在PCB上，离热源太远……这就好比给发烧病人量脚踝温度）。
🔸 怕流：电流采样电阻轻微氧化，导致驱动器误判“电机堵转”，反复尝试启动→过流→停机→冷却→再试……循环十几次后干脆躺平，连故障代码都不报，只默默返回“Ready=OFF”。
🔸 怕丢：编码器信号丢失≠线断了。可能是：
- 接插件针脚氧化（尤其M12航空插头，车间湿度一大就生成绿色铜锈）；
- 屏蔽层接地不良，干扰信号盖过正弦波；
- 电机轴端编码器码盘有细微裂纹（肉眼不可见，但高速旋转时信号跳变）。
🛠️ 速捷诊断小动作：
→ 在驱动器参数菜单里调出“Encoder Signal Quality”或“Feedback Status”，看A/B相脉冲计数是否稳定；
→ 用示波器夹住编码器A相信号线，看波形是不是“方得整齐、边沿锐利”——如果像锯齿、拖尾、间歇性消失……那不是电机问题，是信号在半路“迷路了”。
🎯 本章结语：
硬件故障从不咆哮，它只悄悄咳嗽。
你听到的每一次“开不了机”，背后都藏着一个没被看见的保险丝、一个没被复位的急停、一段没被清洁的编码器线——它们不吵不闹，但足以让整条产线按下暂停键。
别怕打开电柜，也别急着换板子。
真正的维修高手，不是换件最快的那个，而是第一个发现“原来它一直都在呼吸，只是你没听清”那个人。
下一章，我们将放下万用表，拿起螺丝刀和备份U盘——聊聊怎么让系统“重启不翻车”，以及，哪些事儿，真的该交给速捷工程师来办。
（温馨提示：如果你此刻正对着一台沉默的印花机叹气……别犹豫，微信搜“速捷工控”，发送“印花机+故障现象”，我们10分钟内给你一份带图解的远程初诊建议——毕竟，晋江速捷自动化科技有限公司，2017年12月成立于福建晋江，专注工业自动化系统集成与全生命周期技术服务，服务超10000+客户，包括比亚迪、中国烟草、恒安纸业等龙头企业。我们修的不是机器，是您订单交付的底气。）
大家好，我是速捷工控的小捷——上一章刚陪你掀开电柜盖、扒开急停线、对着编码器波形叹气，这章咱们得把万用表收进工具包，掏出笔记本和一支中性笔（不是签字笔！墨水易晕染，万一写在开机清单上被车间水汽糊成一片蓝雾，那可就真成“雾里看花”了）。
现在你已确认：
✅ 电来了；
✅ 灯亮了；
✅ 急停复位了；
✅ 驱动器没装死……
但印花机还是纹丝不动，像被施了定身咒的布老虎——
恭喜，你已抵达故障排查的“临界点”：再往前一步，是系统逻辑层的暗流；往后退半步，是让产线少停1小时的智慧。
这一章不教你怎么换板子，而是带你学三件事：
🔹 怎么让机器“深呼吸”一次，自己醒过来；
🔹 怎么每天花90秒，让它少生三次病；
🔹 什么时候该果断喊人，而不是硬扛到墨路干裂、导轨抱死、老板微信弹出第7个问号❓
我们把它叫做——给印花机办一张“自动化健康年卡”。
3.1 断电重启与固件复位操作流程：重启不是玄学，是带说明书的仪式感
很多老师傅说：“我按了急停→断电→再上电，它还是不开。”
我们通常会温和一笑：“您断的是主空开，还是PLC专用24V电源？断了多久？复位前，有没有等触摸屏彻底黑透？”
⚠️ 别笑——“断电重启”在工业现场，是最常被跳过的标准动作，也是最容易被做错的标准动作。
就像你手机卡顿，不是“关机就行”，而是得“长按电源键15秒+拔掉充电线+静置30秒+再开机”。工业设备同理，只是它的“重启说明书”藏在电气图纸夹层里，没人主动翻。
🔧 速捷实操四阶复位法（适用于90%主流印花机电控系统）：
| 阶段 | 操作 | 关键细节 | 常见翻车现场 |
|------|------|-----------|----------------|
| ① 软复位 | 在HMI或PC端点击“系统→复位→清除报警/清空缓存” | ✅ 必须在“安全模式下”执行（即急停释放、安全门闭合、气压达标）
❌ 别在报警灯还闪着红光时点“清除”——那不是清障，是掩耳盗铃 | 某品牌昆仑通态屏，点“清报警”后需手动输入密码“admin123”（出厂默认，但多数客户贴纸早被油污糊没），输错3次锁屏10分钟…产线等不起 |
| ② 硬复位（断电级） | 断开PLC独立供电开关（非总闸！），等待≥90秒 | ⏳ “等够时间”比“断得干脆”更重要！PLC内部超级电容放电需60~90秒，否则残留电荷会让CPU“梦游式启动”，参数错乱、轴定位飘移 | 曾有客户断电后30秒就上电，结果伺服原点丢失，印花图案横向偏移8cm——客户以为墨水跑偏，其实是电机“起床气太大” |
| ③ 参数重载 | 用U盘导入备份的“出厂参数文件”（.csv/.xml格式） | 📂 文件名别改！某台信捷PLC只认“PLC_PARA_BACKUP_202308.v1”——你改成“备份_最新版”？它直接报“File Corrupted” | 我们修过一台设备，备份文件存在U盘根目录，但PLC要求放在“/PARAM/”子文件夹下…师傅找了一小时“找不到文件”，最后发现是路径错了 |
| ④ 固件回滚（终极手段） | 通过编程软件（如GX Works2/TIA Portal）刷写稳定版本固件 | 🛑 仅限确认“升级后异常”的场景！别为修个急停故障去刷固件——就像感冒吃化疗药 | 某厂为兼容新喷头，升级了发那科系统固件v3.2，结果老版色卡校准算法失效，连续三天印品色差超标…回滚到v2.8，当天下午交货 |
💡 小捷冷知识：
> 一台用了5年的服装印花机，平均每年经历23次非计划断电（雷击、电网波动、隔壁焊机拉闸），其中17次未达完整放电时长——这些“半吊子重启”，正悄悄累积成PLC程序堆栈溢出、HMI触控坐标漂移、IO映射错位的温床。
> 所以——规范重启，不是救急，是止损；不是操作，是保养。
3.2 建立日常开机前检查清单：90秒，换3小时不停机
我们服务过一家晋江印花厂，他们产线晨会第一件事不是点人数，而是全员围在设备前，齐声朗读《开机九步歌》（真事，墙上还贴着带拼音的A4纸）。结果？全年因“开机异常”导致的停机，从平均每月4.2小时，降到0.3小时。
这份清单，我们帮你浓缩成“3压2润1密”90秒检查法（压=压力，润=润滑，密=密封）：
| 类别 | 检查项 | 标准值 | 工具/方法 | 风险提示 |
|---|---|---|---|---|
| 3压 | 气压 | ≥0.55MPa（喷头升降/真空吸附） | 观察气压表指针，或HMI实时监控页 | 气压＜0.4MPa时，真空吸布失效→布料位移→套色不准→整卷报废 |
| 水压（水冷系统） | ≥0.3MPa（部分高功率LED UV固化单元） | 水泵出口压力表+听水流声（应均匀“嘶——”） | 水压不足→UV灯管过热→寿命缩短50%，且触发温度保护停机 | |
| 墨路背压 | 0.12±0.02MPa（数码直喷型） | 查墨泵压力传感器读数（HMI“墨路监控”页） | 背压过高→喷头堵塞；过低→断墨飞溅→喷头物理损伤 | |
| 2润 | 导轨润滑 | 润滑脂饱满、无干涸结块 | 目视+手指轻刮（应有油膜感） | 干涩导轨运行阻力↑→伺服电流超限→驱动器反复报“AL.30”过载 |
| 链条张紧度 | 下垂量≤15mm（1m长度内） | 直尺+目测，或用张力计测 | 过松→跳齿打滑→印花定位错位；过紧→轴承加速磨损→三个月就得换整套传动 | |
| 1密 | 墨路密封性 | 无渗漏、无气泡、接头无松动 | 关机状态下，用白纸巾轻擦所有快插接头/墨囊接口 | 微渗墨液遇空气氧化变稠→堵塞精密阀芯→单色通道永久失效（换阀+清洗，￥2800起） |
📌 为什么强调“开机前”？
因为——
✅ 此时设备静止，隐患肉眼可见；
✅ 未通电，无触电风险；
✅ 操作工状态清醒（不像下午3点，眼皮打架还硬调参数）；
✅ 发现问题可立即处理，不耽误首单生产节奏。
📎 附赠速捷定制版《印花机晨检打卡表》（电子版可微信领取）：
✔️ 打钩即完成，拍照自动存档；
✔️ 连续7天全绿✓，班组发“安心开工奖”；
✔️ 任意一项连续3天未检，系统自动推送提醒至设备主管微信。
3.3 服务商介入标准与备件更换建议：有些“省”，省出来的是成本
我们见过太多客户：
❌ 把PLC主板当“一次性电池”用——坏一次换一块，三年换了5块，总价超新机30%；
❌ 为省800元，坚持自己拆修触摸屏，结果静电击穿IC，最终花2200元换全新屏+重写全部界面；
❌ 用WD-40喷导轨“临时润滑”，结果油脂混入粉尘变成研磨膏，半年后导轨精度超差，只能整体更换……
所以，我们把“何时该找速捷”这件事，写成一条清晰、不绕弯、带温度的判断线：
🟢 建议自主处理：
- 电源插座松动、急停未复位、HMI屏亮度调太低（误以为黑屏）；
- 气压表归零但空压机正常——大概率是气压开关膜片老化，换一个￥12；
🟡 建议48小时内联系速捷工程师（我们提供远程初诊+备件预判）：
- 同一故障7天内重复出现≥2次（说明不是偶发，是隐患爆发前兆）；
- HMI显示“ERR: CODE 0x7F”“PLC STOP”等无对应手册解释的代码（可能是固件兼容问题，非简单复位能解）；
- 墨路压力波动＞±0.05MPa，且调节稳压阀无效（指向比例阀或压力传感器失效）；
🔴 请立即停机，呼叫速捷现场支援：
- 主控柜内闻到焦糊味或塑料熔融味（电容/继电器热失控，继续运行可能引发火灾）；
- 触摸屏反复白屏/花屏/触控失灵（大概率是屏体排线氧化或驱动IC虚焊，需BGA返修设备）；
- 伺服电机运行异响+机身明显发热（轴承碎裂或编码器信号紊乱，强行运行将损毁丝杠/同步带）；
📦 速捷易损件库存预警清单（晋江仓常备，24小时发货）：
| 部件类别 | 典型型号 | 平均寿命 | 库存预警阈值 | 速捷动作 |
|------------|------------|--------------|------------------|--------------|
| PLC保险模块 | 西门子6ES7138-4CA01-0AA0（含5只快熔） | 3年 | ≤3套 | 自动补货+短信提醒客户增购 |
| HMI通讯线缆 | 昆仑通态MT-PRO系列屏蔽双绞线（带M12接头） | 2年（车间油污环境） | ≤8条 | 免费提供线缆检测服务（测屏蔽层接地电阻） |
| 喷头清洁组件 | EPSON DX5/DX7专用清洗泵+密封圈套装 | 1年 | ≤5套/客户 | 每季度随访时免费更换（属预防性维护包） |
| 气动电磁阀 | SMC SY5120-5MZ（印花机常用型号） | 18个月 | ≤12只 | 客户下单即赠《阀体清洁保养指南》视频课 |
🎯 最后一句掏心窝的话：
> 预防性维护不是“多花钱”，是把“突发大修的钱”，拆成12份，每月安静地放进设备健康账户里。
> 就像你不会等牙疼钻心才去看牙医，也不会等印花机印出一卷“抽象派水墨布”才想起该保养——
> 真正的效率，从不诞生于抢修的深夜，而生长于每个清晨，那90秒的专注凝视里。
下一章，我们将真正进入“技术深水区”：当程序丢了、密码忘了、触摸屏锁死了……
如何在没有原始资料的情况下，让一台“失忆”的印花机，重新认得自己的心跳节奏？
（提示：这事儿，真不是百度能解决的。但速捷可以——因为我们修过安川停产十年的老机型，也帮恒安纸业从一块烧毁的信捷PLC里，抢救出三年前的全部配方逻辑。）
