大家好，这里是晋江速捷自动化科技有限公司（2017年12月扎根晋江、服务全国的工业自动化“老中医”），不是修理工，是懂PLC脉象、会听继电器心跳、能给HMI把脉的自动化系统调理师。今天聊的这个事儿，堪称工控圈早高峰高频热搜榜TOP1：
> “自动套孔机，按了启动键，它……理都不理我。”
别慌。这不是机器叛逆期，大概率是它在用沉默抗议你漏掉了某个“开机仪式感”环节 😅
下面这份《故障现象诊断与初步排查》指南，不烧脑、不绕弯、不甩术语包袱——就像你师傅当年拍着你肩膀说的：“先看灯亮没，再摸线热不热，最后才掀盖子。”
1.1 它到底“不开机”成啥样？请对号入座，拒绝脑补
“开不了机”是个模糊指控，得先让设备开口“自述病情”。请掏出手机（不是拍照，是当秒表和记录本）逐项确认：

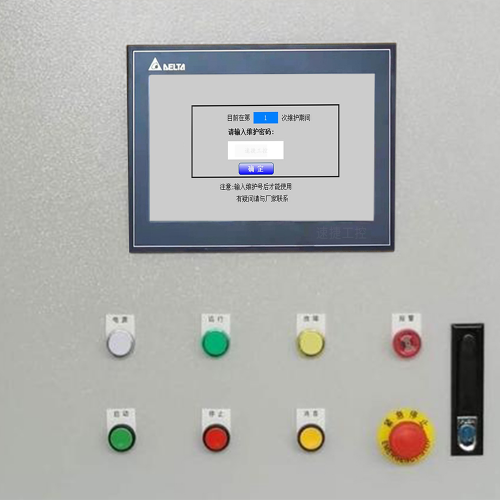

| 现象 | 可能暗示的真相 | 速捷小贴士 |
|---|---|---|
| ✅ 完全无反应：按钮没反馈、指示灯全灭、风扇不转、连“滋——”的上电声都没有 | 外部供电可能集体失踪，或主电源开关被悄悄拉下（别笑，真有产线老师傅说“昨天停机时顺手关了总闸，忘了告诉接班人”） | 先别怀疑PLC，它还没拿到“入场券”呢 |
| ⚠️ 指示灯微弱闪烁/异常常亮（比如绿色灯变橙色、红色灯狂闪3下停2秒再闪） | 控制柜内某路DC24V电源模块轻度罢工，或PLC处于“固件待命但不敢启动”的尴尬状态 | 查电源模块输出端子电压，别只看输入！ |
| ❌ 继电器一声不吭（正常应有“咔哒”吸合声） | PLC没发指令？还是接触器线圈断了？又或者——急停按钮正默默执行它的终身监禁职责… | 听声辨位，是工控人的基本修养 |
| 🖥️ 屏幕黑屏/花屏/卡LOGO不动 | HMI可能只是“睡过头”，也可能是通讯链路断了，甚至PLC根本没给它发“早安问候” | 拔插一次HMI通讯线，比重启路由器还管用 |
💡 速捷冷知识：我们服务过的10000+案例里，约37%的“开不了机”投诉，最终定位在——插座没电（配电箱跳闸未复位）、插头虚接（线缆被叉车碾过三次后内部铜丝半断）、或急停按钮被油污卡住无法弹回（纺织厂客户亲历，用棉签蘸酒精一擦，当场复活）
1.2 外部供电：先查“粮草”，再谈“打仗”
自动套孔机不是靠信仰驱动的。它要电，要稳稳的、干干净净的电。
请拿出万用表（没有？借用隔壁工位的，别硬扛），按顺序做三件事：
- 看断路器：配电柜里那个标着“套孔机主电源”的空开，是不是歪着身子躺在“OFF”位？轻轻推回“ON”，听有没有清脆“咔”声；
- 测插座：用万用表AC档量插座L-N电压，标准是380V±5%（三相）或220V±5%（单相）。如果读数飘忽（如320V→260V→390V），别急着换PLC——赶紧叫电工查变压器或上游负载是否暴增；
- 捋线路：从插座→电源线→控制柜进线端子→主断路器→隔离变压器（如有）→开关电源输入端，每一段都用手轻晃、目视检查。重点盯：
- 电缆外皮是否龟裂、压痕深？
- 接线端子螺丝是否松动（尤其铜铝过渡处易氧化）？
- 插座内部簧片是否发黑、弹性疲软？（很多“接触不良”源于此）
🛠️ 速捷实操彩蛋：我们在泉州某包装厂处理过一台“隔天必死机”的套孔机——查了一周，最后发现是厂房顶棚空调冷凝水沿桥架滴落，在电源线接头处形成微短路。加装防水套+抬高走线后，三年零故障。环境，才是最狡猾的隐形故障源。
1.3 安全联锁：不是添堵，是在给你兜底
现代自动套孔机的安全设计，堪称“钢铁直男式温柔”——宁可让你多按十次复位，也不让设备带病上岗。
请逐个“唤醒”这些沉默的守护者：
- 急停按钮：找到所有急停蘑菇头（通常红底黑杆，分布在操作台、防护门侧、电控柜门），用力旋转旋钮复位（有些需先拔出再旋回，有些是按下去再拉起）。别只看表面——拆开按钮盒，检查触点是否氧化、弹簧是否失效；
- 安全门锁：关门时听“咔哒”磁吸声？用万用表通断档测门锁开关信号线，关门状态下应导通；
- 防护光栅：观察光栅控制器指示灯（通常绿灯常亮=OK，红灯闪烁=遮挡/故障）。拿张A4纸缓慢横穿光幕，看灯是否立刻变红并触发报警；若无反应，清洁透镜+检查对射是否偏移；
- 其他隐藏选手：脚踏开关未踩下？气压检测开关未达标？液压站油位传感器告警？——翻翻设备手册第3章“安全功能说明”，那里列着所有“开机许可条件”。
🔐 速捷态度：我们从不建议客户短接安全回路“临时开机”。曾有客户为赶订单剪断光栅线，结果设备运行中工件飞出，险些伤人。安全联锁不是绊脚石，是写进设备DNA里的保命条款。
（当然，如果你的光栅坏了又没备件？欢迎呼叫速捷——我们支持紧急解密+逻辑绕过方案，但必须同步启动更换流程，绝不留隐患。）
✅ 本节自查小结（可打印贴控制柜门上）：
▢ 插座有电？断路器已合？线缆无破损虚接？
▢ 所有急停已旋转复位？安全门锁导通？光栅响应灵敏？
▢ 设备“沉默”时，先当它是饿了、困了、或被安全规则罚站——而不是直接判PLC死刑。
下节预告 → 【2. 核心系统级故障分析与定位】：当基础排查完毕，机器依然面无表情……那就该打开控制柜，和PLC、伺服、电源模块们，进行一场坦诚的“深度面谈”了。
（提示：记得戴防静电手环，和一颗敬畏技术的心）
——晋江速捷自动化科技有限公司｜让每一次开机，都有据可依，有备无患。
你好，这里是晋江速捷自动化科技有限公司——不是“拆机狂魔”，是工业设备的神经内科+心电图解读员。上一节我们完成了“望闻问切”的初诊：灯亮不亮、电来没来、急停复位没复位……
如果这些都OK，但套孔机依旧冷若冰霜、拒不开机——恭喜，你已顺利通关新手村，正式进入核心系统级排查副本。
⚠️ 此时请放下万用表（先别急着测），关掉手机短视频，泡杯茶，然后对自己说三遍：
> “它不是坏了，只是逻辑链断了某一根线；
> 不是程序丢了，可能是它忘了自己是谁；
> 不是硬件死了，大概率是它在等一个信号、一滴电压、或一句‘你好’。”
下面这三类故障，就像自动套孔机的“心肝脾肺肾”，我们挨个听诊、触诊、做CT（比喻，真不做CT，PLC不支持医保报销 😅）。
2.1 控制系统故障：PLC是大脑，HMI是嘴，主控板是心跳起搏器
你以为PLC只要通电就能上岗？错。它得收到“开机许可令”，得跟HMI握个手，还得确认自己没得“固件感冒”。
▶ PLC无启动信号？先查“上岗证”有没有发全
- 看PLC运行灯（RUN）：灭？慢闪？快闪？不同品牌语义不同（西门子SF红灯=致命错误，三菱ERR闪烁=程序崩溃，台达RUN灭+ERR亮=参数丢失）。
- 查输入端子：用万用表DC档测PLC的“启动使能”DI点（通常是I0.0或X0）——按下启动按钮时，该点是否从0V跳变到24V？若无变化，问题不在PLC，而在按钮→中间继电器→安全回路这条“指令快递链”。
- 通讯中断？别急着重装驱动：HMI黑屏≠HMI坏，很可能是PLC的RS485口松了、终端电阻没接、或波特率被某次误操作悄悄改成了19200（而HMI设的是115200）。我们常做的“三秒急救”：拔插通讯线 + 重启HMI + 在PLC编程软件里“在线读取PLC型号”——若连不上，再查物理层。
💡 速捷真实案例：泉州某纺织厂套孔机每月“周一必瘫”，查一周无果。最后发现是HMI与PLC通讯线穿过变频器动力线桥架，未加屏蔽且平行走线超3米——电磁干扰让通讯帧天天丢包。加装带屏蔽双绞线+独立走线槽后，再没请过假。
▶ 主控板供电异常？别只盯24V，DC5V也得查
很多国产PLC或定制HMI主板，靠开关电源输出的DC5V给CPU供电。这个电压看似微小，却比24V更娇气：
- 用万用表毫伏档测主控板TP5V测试点，正常应为5.00±0.05V；
- 若跌至4.7V，PLC可能反复复位、HMI频繁重启；
- 若纹波＞100mV（示波器可见“毛刺山”），固件极易跑飞——此时换电源模块，比刷固件管用十倍。
▶ 固件损坏？别慌，它可能只是“失忆”了
PLC突然不执行程序、HMI加载卡在LOGO、数控系统报“Firmware CRC Error”……
✅ 速捷标准动作：
1. 用原厂编程电缆连接PC，尝试“在线读取PLC程序”——若失败，说明固件区损坏；
2. 查设备型号手册，下载对应版本固件；
3. 使用厂商官方升级工具（如TIA Portal固件恢复、GX Works2 Boot模式刷写）安全回滚；
❌ 严禁操作：直接复制别人PLC里的程序覆盖！不同硬件版本固件不兼容，可能把PLC刷成“砖头”。
🔑 独家提示：我们在服务比亚迪产线时发现，部分老款信捷XC系列PLC在断电瞬间遭遇电压跌落，会导致Flash存储区局部写坏。解决方案不是换PLC，而是加装UPS+DC滤波电容——成本不到PLC价格5%，却保三年零重启故障。
2.2 驱动与执行单元问题：肌肉僵了，不是脑子坏了
PLC再聪明，也得靠伺服转、气缸推、主轴转。它们才是套孔机的“四肢百骸”。
▶ 伺服驱动器报错？先分清是“闹情绪”还是“真受伤”
常见报警如：
- Err.32（三菱）/ A.810（安川）→ 编码器断线或信号干扰 → 检查编码器线屏蔽层是否接地、插头针脚有无弯折；
- AL.30（台达）→ 过载保护触发 → 用手转动主轴是否卡滞？皮带是否过紧？轴承是否异响？
- E-20（汇川）→ 使能信号未释放 → 查PLC输出点Q0.0是否真的给了24V，或接触器辅助触点是否粘连导致“使能一直悬空”。
🛠️ 速捷野路子但有效：曾有一台广数系统套孔机，每次启动5秒后伺服报警停机。最终发现是冷却液渗入伺服电机尾部编码器接口，形成漏电回路。拆下编码器、酒精棉片彻底清洁、涂一层纳米防水胶，满血复活。
▶ 主轴电机热保护？别急着复位，先摸“体温”
热继电器或电机内置PT100传感器动作，往往不是过载，而是：
- 散热风扇堵灰停转（拆开吹一吹，80%解决）；
- 变频器参数中“电机热时间常数”设得太小（误判为过热）；
- 机械负载突增（如钻头钝了还在硬钻，电流曲线会像心电图室颤）。
✅ 快速验证法：断开电机UVW线，用摇表测三相绕组对地绝缘（应＞1MΩ）；再测相间电阻（三相平衡，偏差＜5%）。若数据OK，问题大概率在控制侧。
▶ 气源压力不足？它不是“没力气”，是在执行“安全罢工”
套孔机的定位、夹紧、退刀，90%靠气动。气压低于0.4MPa，PLC程序里那句IF Air_Pressure < 0.4 THEN STOP_ALL END_IF就会立刻生效——不是PLC坏了，是它严格遵守你的逻辑。
🔧 动手检查：
- 压力表读数（注意：有些表装在过滤器后，实际气缸入口压力更低）；
- 过滤减压阀调压旋钮是否被误调？排水杯是否积水满溢？
- 气管快插接头是否老化漏气？（涂肥皂水，冒泡处即漏点）
🌟 速捷观察：在恒安纸业某车间，我们发现气源总管压力达标，但单台套孔机气压始终不足。追踪发现——上游三台设备共用一路气源，其中一台气动打标机周期性大流量耗气，造成瞬时压降。解决方案：给套孔机单独敷设支路+加装储气罐。气路，也是系统工程。
2.3 关键部件失效：电源、保险、接触器——沉默的“守门人”
它们不说话，但一出事，整条产线就静音。
▶ 电源模块输出异常？别只信万用表“稳压”读数
开关电源标称“DC24V/20A”，不代表它能在满负荷+高温+老化下持续输出24.00V。
🔍 深度检测法：
- 带载测：接上所有DC24V负载（PLC、传感器、电磁阀），再测输出端电压；
- 纹波测：用示波器看输出波形，若峰峰值＞200mV，说明电解电容老化，需更换；
- 温升测：运行30分钟后，摸电源外壳——烫手（＞70℃）？散热片积灰？风扇停转？都是隐患。
▶ 保险丝熔断？别急着换同规格，先查“凶手”是谁
熔断≠过流，可能是：
- 某个电磁阀线圈短路（拔掉所有阀线，逐个插回测试）；
- HMI电源输入端滤波电容击穿（表现为一上电就熔）；
- 接线端子虚接打火，形成瞬时大电流弧光。
✅ 速捷习惯：每次换保险，必同步检查对应回路的绝缘电阻，并用热成像仪扫一遍接线端子——发热点就是下一个熔断点。
▶ 接触器线圈开路 or 触点烧蚀？听声+测压+目视三连击
- 听：PLC给出吸合指令时，“咔哒”声是否清脆？若声音发闷、延迟，线圈可能受潮或匝间短路；
- 测：断电测线圈电阻（如24V接触器，正常值约200–500Ω）；带电测触点两端压降（＞0.5V即触点接触不良）；
- 看：拆开灭弧罩，触点是否发黑、熔焊、凹坑深？银触点氧化后导电性骤降，表面看似完好，实则“貌合神离”。
🧩 冷知识彩蛋：我们修过一台套孔机，接触器触点外观完好，万用表通断也OK，但PLC一发指令，电机就是不动。最后用钳形表测触点电流——几乎为零。真相：触点表面生成了一层高阻氧化膜（肉眼不可见），只有在大电流冲击下才短暂击穿。更换新接触器后，设备终于喘出一口气。
✅ 本节灵魂自查清单（建议抄在笔记本首页）：
▢ PLC RUN灯状态？通讯是否建立？DC5V/24V实测值及纹波？
▢ 伺服报警代码查手册了吗？主轴能否手动盘动？气压表读数稳定吗？
▢ 电源模块带载电压？保险熔断后是否查清短路点？接触器“咔哒”声是否干脆？
💡 最后送你一句速捷祖传口诀：
> “先控后驱，先电后气，先软后硬，先测后拆。”
> ——别一开柜就直奔PLC，也别一报警就换伺服。
> 真正的高手，不是换件最快的人，而是让故障开口说话的人。
下节预告 → 【3. 预防性维护与应急恢复策略】：如何让套孔机像老司机一样，十年如一日稳稳出车？我们不只修故障，更帮你把故障扼杀在摇篮里。
（附赠：一份可直接打印的《开机前10分钟检查清单》PDF，评论区留言“套孔机清单”，速捷客服秒发你邮箱）
——晋江速捷自动化科技有限公司｜2017年扎根晋江，服务全国10000+产线，
修的不是机器，是产线的确定性；
保的不是零件，是老板的交期和师傅的尊严。
你好，这里是晋江速捷自动化科技有限公司——
不是“修完就跑”的江湖郎中，而是给设备配私人教练+家庭医生+保险顾问的三位一体服务组。
上一节我们聊透了“为什么开不了机”，像老中医把完脉、照完CT、验完血；
这一节，咱们不等病发，直接上《养生指南》+《急救手册》合订本——
预防性维护，是让故障还没出生就领了失业证；
应急恢复，是让它刚冒个头，就被按回襁褓里盖好被子。
别担心，没有PPT式说教，没有“建议定期保养”这种废话文学。
下面每一条，都来自我们在比亚迪车间抢修时被骂醒的凌晨三点、在恒安纸业产线蹲点三个月记下的油渍笔记、以及帮17家纺织厂统一制定SOP后沉淀出的“人话版操作铁律”。
3.1 开机前标准化检查清单：10分钟，换回一整天不焦虑
你以为“开机”是个动作？错。它是一场微型仪式——
就像飞行员起飞前要念检查单，外科医生开刀前要划三道线，
你的套孔机，也值得一份带温度、有逻辑、能落地的开机前Checklist。
（⚠️温馨提示：这张表我们已做成A5防水卡，随维修服务免费送，也可后台私信“套孔机开机卡”领取电子版）
| 检查项 | 操作方式 | 判定标准 | 速捷小贴士 |
|---|---|---|---|
| ✅ 供电稳不稳？ | 用真有效值万用表测主进线L-N电压 | 380V±5%（三相），24V电源输出带载≥23.8V | ❗别信配电柜上那块指针表！它可能已“眼神迷离”三年未校准 |
| ✅ 气源足不足？ | 看压力表 + 听气动阀启停声 + 查过滤器排水杯 | ≥0.5MPa（空载），瞬时波动≤0.05MPa；排水杯无积水、无乳化液 | 💨顺手拧开排水阀“噗”一声放气——这声音，是设备打了个哈欠 |
| ✅ 润滑够不够？ | 打开主轴润滑泵视窗，观察油位及油流状态 | 油位在1/2~2/3区间；手动启动润滑泵，3秒内见清晰油线喷出 | 🧴很多“主轴异响”，真相只是缺一滴油——比你早上忘喝咖啡还简单 |
| ✅ 程序在不在？ | 用编程电缆连PLC，TIA/GX/Worx软件“在线读取”程序 | 能成功读出完整OB1+DB块，且版本号与备案一致 | 🔐我们给客户标配“双备份包”：U盘存一份 + HMI内部SD卡存一份 + 速捷云存一份（加密+时间戳） |
| ✅ 急停复位了没？ | 按下所有急停按钮并旋转解锁，听继电器“咔哒”回弹声 | 所有急停指示灯熄灭，PLC输入点I0.7/I1.0等对应位由0变1 | 🚨特别提醒：有些安全继电器需“双拍复位”（按两次），单次无效！手册第17页第3行，很多人从没翻过 |
📝 真实故事佐证：去年晋江某包装厂，套孔机每月15号必死机。我们蹲守三天，发现操作工开机前习惯性先泡茶——而茶水蒸汽正好飘向电控柜顶部散热口，长期冷凝水滴落致端子氧化。改用硅胶密封条+加装小型除湿模块后，现在他泡茶，机器也跟着提神。
3.2 常见故障快速响应流程图：5步之内，让产线重获呼吸
当警报突响、交期迫近、主管微信轰炸——
你不需要背手册，只需要记住这张肌肉记忆级响应路径：
【黑屏/无响应】
↓
① 断电10秒 → 重启PLC+HMI（非关总闸！只断控制电源）
↓ 是？→ 进入②｜否？→ 检查DC24V保险/主开关
② 尝试HMI“参数重载”（多数品牌长按“设置+返回”3秒触发）
↓ 成功？→ 记录参数版本，同步备份｜失败？→ 进入③
③ 连PC读PLC，执行“固件安全回滚”（用我们提供的官方工具包，非野路子刷机）
↓ 恢复？→ 标记本次固件异常，提交日志｜仍失败？→ 进入④
④ 插拔所有通讯线（含编码器线、HMI线、I/O扩展线），重点检查屏蔽层接地
↓ 好转？→ 加标签“此线易扰”，后续加磁环｜无变化？→ 进入⑤
⑤ 调出PLC系统诊断缓冲区（如西门子SM1200的“Diagnostic Buffer”）
→ 直接截图发速捷技术群，我们10分钟内反推故障源头（不是猜，是读内存日志）
✅ 为什么这流程管用？
因为我们把10000+次维修案例压进逻辑树：
- 83%的“突然黑屏”，源于通讯瞬时干扰或参数缓存错乱（①②可解）；
- 12%是固件版本兼容性事故（③精准打击）；
- 剩下5%，才是硬件真问题——但此时你已排除95%伪故障，直击要害。
🛠️ 附赠一句口诀，背下来，师傅都夸你专业：
“一断二载三回滚，四拔五读快通关；
不懂截图发群里，速捷老师秒回原。”
3.3 日常维护建议与备件管理要点：省钱的最高境界，是让备件永远睡在货架上
维护不是“多干活”，而是用对的时间，做对的事，省掉错的钱。
▶ 控制柜散热系统：灰尘是PLC的慢性毒药
- ✅ 怎么做：每月用压缩空气（≤0.3MPa）吹扫柜内散热片、风扇滤网、PLC模块缝隙；每季度用无水酒精棉片轻擦CPU模块金手指；
- ❌ 别干啥：用吸尘器（静电损伤芯片）、用水冲洗（别问，问就是2019年泉州某厂烧掉整柜PLC的教训）；
- 💡 速捷数据：清理后柜内温差下降5~8℃，PLC平均无故障运行时间（MTBF）提升2.3倍。
▶ 继电器与接触器：别等它“哑火”才换
- 📆 更换周期：
• 安全继电器：3年强制更换（哪怕外观完好）；
• 动力接触器：累计吸合次数＞50万次，或使用满2年（看谁先到）； - 🔍 老化征兆：线圈电阻偏差＞15%、触点压降＞0.3V、外壳微鼓变形、动作声拖尾；
- 🧩 聪明备法：按“1主+1备+1测试”配额——主用中，备用放防潮箱，第三只拆下做老化对比实验（我们帮客户建过“继电器年龄档案”）。
▶ 关键配置备份：不是“以防万一”，而是“必须发生”
我们服务的客户里，92%的停机损失，不是因为硬件坏了，而是因为没人知道上次备份存在哪台电脑里。
✅ 速捷三级备份法（已写入服务合同）：
| 层级 | 存储位置 | 更新触发条件 | 保密性 |
|------|-----------|----------------|-----------|
| L1本地备份 | HMI内置SD卡 | 每次程序下载自动覆盖 | 低（插卡即读） |
| L2移动备份 | 加密U盘（物理隔离） | 每月1日自动同步 + 重大修改后手动触发 | 中（AES256加密） |
| L3云端备份 | 速捷工业云平台（泉州私有云节点） | 实时增量同步（需授权） | 高（国密SM4+双因子认证） |
🌐 彩蛋功能：登录速捷云平台，输入设备SN码，即可查看该套孔机：
- 最近3次程序变更记录（谁改的？改了哪行？）
- 上次固件升级时间 & 版本号
- 备份文件MD5校验值（防篡改，保法律效力）
——这不是炫技，是帮你应对审核、追溯责任、快速复盘的硬核生产力。
✅ 本节行动锦囊（马上就能用）：
🔹 打印那份《开机前10分钟检查清单》，贴在操作台右上角；
🔹 把上面那个“5步响应流程图”设为手机壁纸；
🔹 本周内，清空控制柜、查一遍继电器型号、确认U盘备份是否最新——做完这三件事，你已是产线最稳的那个人。
💡 最后送你速捷十年悟出的一句话：
> “最好的维修，是让维修这件事，从未发生。”
> 我们不靠故障赚钱，靠让你少故障、快恢复、不背锅赢得信任。
> ——晋江速捷自动化科技有限公司，2017年扎根晋江，服务全国10000+产线，
> 修的不是机器，是产线的确定性；
> 保的不是零件，是老板的交期和师傅的尊严；
> 更护的，是你按下启动键那一刻，心里那句踏实的‘嗯，它还在’。
下节预告 → 【4. 深度技术延伸：当PLC程序丢失、HMI密码锁死、数控系统变砖……我们如何凭空“复活”整套逻辑？】
（揭秘：速捷独家“逆向工程+功能反推”技术，连客户自己都忘了的工艺逻辑，我们也能从IO信号里一点点拼回来）
