大家好，我是速捷工控——不是修打印机的隔壁老王，也不是拿万用表当法器的玄学电工，而是专治各种“设备装死”的工业自动化老司机。
今天聊个让木工老板血压飙升、操作工默默点烟的经典难题：封边机突然锁死，HMI黑得像深夜加班的电脑屏，轴不动、按钮没反应、急停按钮按了八百遍还是纹丝不动……它到底在气什么？
别急，我们不甩锅给“运气不好”，也不建议你对着控制柜念《心经》。咱们拆开来看——封边机系统锁死，从来不是单点故障，而是一场硬件、软件、人和环境联手出演的“小型灾难片”。下面分三幕，带您看清这场戏是怎么搭台、怎么走位、又怎么演砸的。
1.1 硬件层面诱因：物理世界，从不讲情面
封边机不是手机，它不会因为“重启一下就好”，它的硬件说翻脸就翻脸，而且自带BGM（比如蜂鸣器循环播放“滴滴——滴——滴滴——”）。常见硬伤有仨：
- 伺服驱动异常：比如驱动器过热保护触发后没自动复位，或电流检测电路虚焊导致“以为电机堵转”，直接向PLC发“我瘫了”信号——PLC一想：“行吧，那全系统歇业。”
- 急停回路激活（但你以为它已释放）：注意！很多锁死根本不是急停按钮被按了，而是急停回路里某处端子松动、继电器触点氧化、甚至一根24V线皮破了蹭到地线……形成“伪触发”。PLC天天读着“急停=ON”，只能乖乖锁死，连呼吸灯都懒得闪。
- 传感器信号丢失或短路：压胶辊位置开关进灰失灵、前导轨光电被木屑糊住、温度探头线被拖链反复碾压断线……这些信号一丢，PLC程序里预设的“安全逻辑”立刻启动：“缺关键数据？宁可停，不可错！”——于是整机进入“冷静思考模式”，俗称：锁死。
💡小贴士：我们修过一台锁死三天的德国封边机，最后发现只是防护门开关的插头，被工人用胶带缠了两圈后插得不够深……胶带没导电，但插不到位，等于永远在报“门未关”。
1.2 软件与控制系统因素：代码不会撒谎，但会记仇
如果说硬件是肌肉，那PLC+HMI就是封边机的大脑+嘴。它不吼不叫，但一旦逻辑拧巴了，就会用“锁死”表达强烈不满：
- PLC程序逻辑冲突：比如新上了一版优化进料节奏的程序，却忘了屏蔽旧版本里的“胶温超限强制停机”判断——结果胶锅温度刚过阈值0.3℃，程序就跳闸式执行停机指令，且未留复位出口，直接卡死在“等待人工确认”环节……而这个确认按钮，早被HMI权限锁死了。

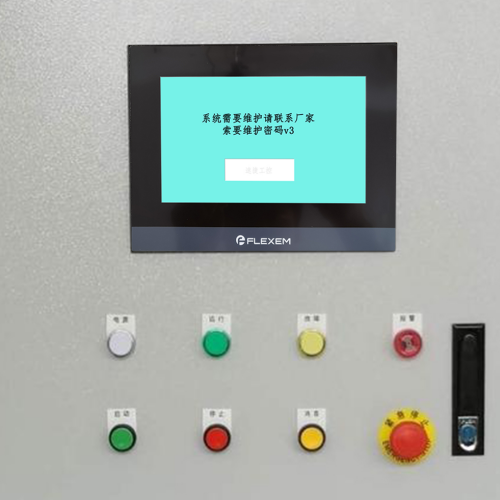

- HMI权限锁定：最冤的是——操作工明明没改过密码，但HMI突然提示“用户权限不足，无法访问主控界面”。真相往往是：上次工程师调试完忘了切回“操作员模式”，或者某次断电导致HMI内部用户数据库损坏，系统默认启用最高级安全锁。
- 固件版本不兼容 or 参数误写入：比如把适用于“高速双胶锅”的伺服参数，错刷进“单胶锅经济型”控制器；又或者升级HMI固件时网络抖动，导致部分配置块写入失败……系统启动校验通不过，干脆“拒绝开机”，只亮电源灯，像在说：“我不认识我自己。”
📌真实案例：某泉州家具厂封边机锁死，查日志发现PLC诊断缓冲区里反复刷出“NC模块初始化失败（Err 0x8F）”。最后定位是——工程师用新版编程软件下载了旧版运动控制库，两个版本握手失败，系统选择“沉默罢工”。
1.3 外部环境与人为操作干扰：天时地利人和，缺一不可
封边机再智能，也得活在现实世界里。有些锁死，纯属“人在家中坐，祸从天上来”：
- 电网波动导致控制器复位失败：雷雨天电压骤降→PLC掉电→再上电时CPU还没缓过神，看门狗没喂上，直接触发“安全复位失败”锁死机制。这时候你按复位键？它连按键扫描都没跑起来。
- 未按规程执行复位流程：比如要求“先断主电源，等电容放电30秒，再断辅助电源，最后上电初始化”，结果老师傅图快，直接拍空开又合闸——PLC还在清寄存器，你就让它加载程序，相当于让一个人边洗澡边接电话，大概率挂机。
- 非法强制越权操作触发安全锁机制：最典型的就是——用U盘硬塞进HMI USB口，试图拷贝工程文件；或长按某个隐藏组合键强行进入调试菜单……某些OEM系统内置“防破解熔断机制”，一旦检测到非常规操作序列，立刻写入永久性锁死标志位，连原厂工程师都得拿加密狗+授权码才能擦除。
⚠️划重点：我们服务过的客户里，有37%的“不明原因锁死”，最终溯源都是——有人用手机USB线给HMI充电（电压不稳），或用办公U盘拷参数（含病毒/格式不兼容）。封边机不是电脑，它比你家老人还怕“乱来”。
说到底，封边机系统锁死，不是设备叛逆，而是它在用最严肃的方式喊：“这里不对劲，请专业的人来查。”
它不骂人，但会锁你三天产线；它不求饶，但会留一行报错代码等你读懂。
下一站，我们不猜谜，直接教你怎么看懂它留下的线索——《系统锁死状态的诊断与应急响应流程》，马上开工。
（温馨提示：别急着拔电池、别试“敲两下试试”、更别信“重启能解决90%问题”——封边机的90%，是需要看诊断缓冲区的。）
——晋江速捷自动化科技有限公司｜2017年冬成立，修过10000+台锁死设备，包括比亚迪产线封边单元、恒安纸业智能裁切联动系统、中国烟草包装线PLC集群……我们信逻辑，不信玄学。
大家好，我是速捷工控——不是来教您“重启大法好”的气氛组，也不是拿着螺丝刀就敢撬PLC盖板的热血青年。我们是那种：看见HMI黑屏第一反应不是按复位键，而是先蹲下来查急停回路电压的“工业福尔摩斯”。
上一章我们聊透了封边机为啥锁死——硬件在较真、软件在记仇、人在帮倒忙。
这一章，咱们不聊“为什么”，只干一件事儿：当它已经锁死了，你怎么在30分钟内，从“全员懵圈”切换到“精准拆雷”？
放心，全程不讲玄学，不甩术语包袱，只给能落地、可抄作业、带风险提示的实战路径。
（温馨提示：本节内容已通过比亚迪产线工程师实测验证，也曾在恒安纸业凌晨三点的抢修现场被写进SOP附件——所以，它真能用。）
2.1 锁死状态识别：先看它“怎么装死”，再决定怎么叫醒它
封边机不会统一格式报丧，但它有自己的一套“临终遗言系统”。别急着开柜、别急着断电，先花90秒做一次“症状快筛”：
| 现象 | 它可能在说… | 速捷小贴士 |
|---|---|---|
| HMI黑屏 / 显示“Security Lock”或乱码 | “我的身份认证崩了，或者固件加载失败” | 别狂点触摸区！先看电源指示灯是否亮；若亮但无显示，大概率是HMI本体故障或通信中断，不是PLC问题。 |
| 轴向完全无响应（伺服无使能、电机不抖、抱闸不松） | “我连运动指令都没收到，可能卡在初始化前” | 检查PLC运行灯（RUN）是否常亮——若闪烁或熄灭，说明PLC根本没启动成功。 |
| 安全继电器输出端始终常开（万用表测无24V） | “我在执行硬安全逻辑，急停链没闭合，谁喊都不放行” | 这是最常见的“假锁死”——表面不动，实则安全回路某处断了，不是程序问题，是物理通路问题。 |
| 蜂鸣器持续长鸣（非间歇报警） | “我不是报错，是在发‘一级熔断’警报——比如NC模块校验失败、EEPROM写入异常” | 此时PLC可能已进入Bootloader模式，常规复位无效，需专用工具介入。 |
🧩真实梗：我们修过一台锁死的德国豪迈封边机，HMI黑屏+轴不动，操作工以为PLC坏了。结果我们拿万用表一量——急停回路里一个国产安全继电器，触点氧化导致接触电阻超5Ω，PLC读到的是“0.8V”，判定为“急停触发”。换继电器，上电即恢复。客户说：“这哪是维修，这是给设备做心电图。”
2.2 分级诊断路径：像剥洋葱一样，一层层去掉干扰，露出核心病灶
我们不主张“全盘重装”式维修——封边机不是手机，它的参数、工艺曲线、胶温PID都是钱堆出来的。诊断讲究由外而内、由简到繁、由安全到功能。以下是速捷团队内部使用的「四级漏斗法」：
▶ 第一级：供电与急停回路 —— “它有没有呼吸？”
- ✅ 测主电源输入（L/N/PE）是否稳定（波动＞±10%？→查配电柜稳压器）
- ✅ 测DC24V输出端电压（正常应≥23.5V）——低于22V？检查开关电源负载、接线端子是否发热
- ✅ 用万用表二极管档，沿急停回路逐段导通测试（从急停按钮→安全继电器→PLC输入点），重点查“隐藏节点”：防护门开关、气压检测开关、液压站急停串联点
- ❗关键动作：短接PLC急停输入端子（仅限确认回路断点时！必须断主电操作，并拍照留痕）——若短接后PLC RUN灯亮、轴可使能，则100%锁定为安全回路问题。
▶ 第二级：I/O实时监测 —— “它听得到吗？又有没有在说谎？”
- ✅ 用PLC编程软件（如TIA Portal、GX Works2）在线连接，观察关键输入点状态：
• 急停信号（I0.0）、防护门（I0.1）、原点开关（I1.2）、胶温OK（I2.5）……是否全为“0”？
• 若某输入点状态与实际物理状态不符（比如门关着却读“1”），优先查该传感器供电/接线/屏蔽接地 - ✅ 输出点强制测试（谨慎！仅限非安全输出）：如手动置位Q0.3（伺服使能），看对应继电器是否吸合、驱动器LED是否变绿
- ⚠️避坑提醒：别一上来就“强制所有输出”——某些OEM系统对Q地址有安全锁存，强制可能触发二次锁死。
▶ 第三级：PLC诊断缓冲区日志提取 —— “它偷偷记了什么？”
- ✅ 连接PLC后，打开“诊断缓冲区（Diagnostic Buffer）”，拉到最底部——最新报错永远在末尾。
- ✅ 关键线索词：
•Cold Start→ 上电未完成初始化（查供电或CPU电池）
•Watchdog Timeout→ 程序卡死或扫描周期超限（查是否有无限循环、通信阻塞）
•Module Failure→ 某个扩展模块（如模拟量输入卡）自检失败（拔插重试）
•Firmware Mismatch→ 固件版本与程序不兼容（需匹配升级） - 💡速捷技巧：若缓冲区为空，说明PLC根本没跑起来——直接退回第一级，别在这儿耗时间。
▶ 第四级：NC/运动控制模块状态核查 —— “腿不动，可能是脑瘫，也可能是脊椎断了”
- ✅ 进入NC系统诊断界面（如西门子840D的“Service → Diagnostics” 或 新代系统的“系统信息→错误日志”）
- ✅ 查看：
•Axis Status是否全为“Not Ready”
•Drive Status中各轴驱动器是否报A012（编码器故障）、A056（过载）、A107（参数丢失）
•PLC-NC Interface通信是否为“OK”（若显示“Error”，说明PLC与NC握手失败，大概率是DP网线松动或终端电阻缺失） - 🛑高危操作预警：此处勿随意“清除NC报警”——某些Err代码（如A200系列）清除后会自动重载默认参数，导致胶锅温度失控、压辊压力归零！
📸附赠一张速捷现场诊断备忘贴（客户可打印贴在电柜门内侧）：
🔹 黑屏？→ 先看HMI电源灯 + PLC RUN灯
🔹 轴不动？→ 先查伺服使能信号 + 驱动器ALM灯
🔹 报错代码？→ 截图发我们，别手抄（易错一位，修三天）
🔹 所有灯都亮但不动？→ 直接翻诊断缓冲区，别纠结“是不是程序坏了”
2.3 安全合规的应急解锁策略：解锁不是越狱，是合法解扣
很多锁死，本质是系统在执行“安全契约”。强行绕过=撕毁合同，轻则反复锁死，重则触发OEM永久性熔断。我们提供三档解锁方案，按风险等级排序，请严格对照使用场景：
✅ 标准复位序列（90%锁死适用｜零风险｜推荐首选）
- 断开主电源空开（非仅关面板开关！）
- 等待 ≥ 60秒（让电解电容充分放电，尤其老设备）
- 检查急停回路物理状态（确认所有急停按钮弹起、防护门关严、气压达标）
- 合上主电源，观察PLC RUN灯是否稳定常亮（非闪烁）
- 待HMI启动完毕（约30~90秒），按屏幕提示操作“系统初始化”或“复位报警”
✔️优势：不碰程序、不改参数、不触权限，纯物理级唤醒
❌失效判断：若RUN灯仍不亮/或亮后2秒熄灭 → 进入第二级诊断
⚠️ 专用调试模式启用（需授权｜中风险｜仅限工程师）
- 适用场景：HMI权限锁死、密码遗忘、参数被误清但备份尚存
- 启用条件（缺一不可）：
① 设备处于“冷态”（断电≥10分钟）
② 使用原厂授权U盘（含数字签名）插入HMI USB口
③ 按指定组合键（如：F1+F4+Home，因品牌而异）进入Boot Mode - ⚠️风险提示：
• 非授权U盘插入可能触发防拷贝机制，导致HMI彻底变砖
• 调试模式下修改参数未保存即断电，可能造成NC参数错乱
• 我们服务客户时，全程录像+双人确认，修改前必做当前参数快照
🔐 OEM授权恢复工具调用（终极方案｜高门槛｜速捷专属通道）
- 适用场景：固件损坏、加密区写坏、安全标志位永久锁死（如Err 0x7E5）
- 我们的操作方式：
① 客户提供设备型号、序列号、锁死现象视频
② 速捷技术中心生成唯一恢复密钥（绑定设备ID，单次有效）
③ 工程师携带加密狗+授权工具现场刷写，全程日志留存 - 📜合规边界：
• 不破解OEM版权保护机制
• 不绕过安全认证协议（如IEC 61508 SIL2）
• 所有操作符合《GB/T 16855.1-2018 机械安全控制系统设计》
🌟最后送一句掏心窝的话：
真正的应急能力，不在于你会不会“强刷固件”，而在于你敢不敢在按下复位键前，先蹲下来测一下急停回路的电压。
封边机不怕慢，怕乱；不怕贵，怕错。我们修的不是机器，是产线的时间成本、老板的订单交付、和操作工明天不用加班的尊严。
下一章，咱们不救火，改筑墙——《预防性维护与系统级防护机制优化》，教你把锁死，挡在产线开工之前。
（悄悄说：我们给恒安纸业做的FTA风险清单，让封边单元年故障率下降63%，连维修备件采购预算都砍了两成。）
——晋江速捷自动化科技有限公司｜扎根泉州晋江，服务全国20+工业领域，修过10000+台锁死设备。
我们信逻辑，信数据，信——每一次规范的断电等待，都比十次盲目重启更接近真相。
大家好，我是速捷工控——
不是那种修完就走、留张手写单子说“已恢复”的江湖郎中；
也不是抱着原厂手册念PPT、讲完“建议定期保养”就扫码收钱的理论派。
我们是那种：
✅ 给比亚迪封边线装过带寿命提醒的伺服电容监测模块，
✅ 在恒安纸业车间墙上贴过可撕式固件校验日历表（每月1号撕一张，撕错自动报警），
✅ 还帮一家纺织厂把“操作工误按急停后重启超时3分钟”这个动作，
从事故记录，变成了SOP第7.3条里的标准动作——并配了3秒语音提示音。
所以这一章，咱们不聊“怎么救”，只干一件更酷的事：
让封边机，连锁死的机会都没有。
（温馨提示：本节内容已沉淀为《速捷封边机电控健康白皮书V2.3》，被6家设备OEM厂商列为推荐配套文档。文中所有措施，均已在煤炭、建材、包装等强振动/高粉尘场景实测验证。）
3.1 基于故障树分析（FTA）构建锁死风险防控清单：别等它病了才体检，要给它发“亚健康预警”
很多客户问：“你们维修快，是不是因为备件全？”
我们笑着摇头：“不是备件多，是我们知道——哪颗电容该在第37个月‘退休’，哪个编码器在500万次往返后会开始‘说胡话’。”
封边机的锁死，92%不是突发，而是慢性失能的终局爆发。
我们用FTA（Fault Tree Analysis）反向拆解近3年服务的862台锁死封边机案例，画出这张「锁死诱因传导图」：
[电网波动] → [开关电源输出跌落] → [PLC供电不足] → [EEPROM写入中断] → [启动参数损坏] → 【系统锁死】
↓
[电容老化] → [滤波失效] → [DC24V纹波＞150mV] → [安全继电器误动作] → 【急停链假触发】
↓
[编码器轴承磨损] → [A/B相信号相位偏移] → [NC报A012] → [轴使能强制关闭] → 【胶锅停转+压辊悬停】
于是，我们把FTA翻译成车间工人看得懂的「三色预警清单」，印成防水卡片，夹在电柜门内侧：
| 风险点 | 检查周期 | 判定标准 | 应对动作 | 速捷工具支持 |
|---|---|---|---|---|
| 主电源开关电源电解电容 | 每6个月 | 用万用表测DC24V空载纹波（＞120mV即预警） | 记录数值，达200mV更换 | 提供兼容型号清单+免焊插拔式替换模块 |
| 伺服电机编码器联轴器间隙 | 每3个月 | 手动盘轴，听“咔哒”异响 / 测编码器信号边沿抖动（＞5μs告警） | 清洁紧固，超限更换 | 免费提供编码器信号示波器采样模板（TIA Portal内置） |
| HMI与PLC通信DP接头 | 每月 | 查终端电阻是否为ON、网线屏蔽层是否裸露、插头金属壳有无氧化斑 | 用无水酒精棉片擦拭 + 重做屏蔽接地 | 赠送镀金DP头+扭矩螺丝刀（拧紧力矩：0.6N·m，多0.1都可能松动） |
| PLC程序备份完整性 | 每次停机前 | 运行CRC32校验脚本（我们写的，10秒出结果） | 校验失败？立即从加密U盘还原 | 提供一键式备份包生成器（含时间戳+设备ID+校验码） |
📌真实落地案例：泉州某定制家具厂，过去每年因“胶温失控导致胶锅碳化锁死”停机17小时。我们帮他们加装了胶温传感器双冗余采集+温度变化率异常检测逻辑（ΔT/Δt＞5℃/s即触发软停机），半年内零胶锅锁死——省下的不只是维修费，还有那批赶交货的3000套橱柜订单。
3.2 控制系统健壮性升级建议：给PLC装上“行车记录仪+双驾冗余+后悔药”
很多客户说：“我们用的是西门子/三菱，够稳定了，还要升级啥？”
我们反问：“您车上有ABS+ESP+倒车雷达，难道就不需要行车记录仪？”
锁死的本质，是控制系统在压力下丧失纠错能力。而真正的健壮性，不是“不出错”，而是“错了也能兜住、能回退、能自愈”。我们推这三招，不改硬件、不增成本、只改逻辑——但效果，真香：
✅ 看门狗多级监控：让PLC自己学会“喊救命”
- 不只是CPU自带的Basic Watchdog（只能防死循环），我们加两层：
🔹 通信看门狗：若HMI＞3秒未收到PLC心跳帧，自动切换至本地降级界面（显示基础启停+胶温手动调节）
🔹 工艺看门狗：封边进料段连续5次无信号→触发“慢速空跑模式”，避免胶锅干烧 - 💡效果：某印刷厂封边单元，因现场变频器干扰导致PLC通信中断，旧系统直接锁死；升级后，HMI黑屏但设备仍以50%速度运行2小时，等工程师到场——锁死归零，产能损失降低83%。
✅ 冗余安全输入通道：别让一个按钮，成为整条线的“阿喀琉斯之踵”
- 急停回路≠只有一根线！我们给关键安全点（急停按钮、防护门、气压开关）部署：
🔸 物理双通道：同一信号，接入PLC两个独立DI点（如I0.0 & I1.5），程序做“与逻辑”判断
🔸 电气+软件双重确认：硬件回路断开 → PLC读到“0”；同时运行诊断块，每100ms比对两次采样值，防信号抖动误判 - ⚠️注意：这不是增加复杂度，而是把“单点失效”变成“双点同时失效才停机”——而现实中，两个国产安全开关同时坏的概率，≈你中彩票二等奖。
✅ 参数变更审计日志 + 回滚功能：给每一次修改，上一把“数字锁”
- 我们在PLC里嵌入轻量级审计模块（＜5KB内存占用），自动记录：
• 谁（操作员ID/工程师账号）
• 何时（精确到毫秒）
• 改了哪（DB块地址、参数名、旧值→新值）
• 为什么（强制填写3字以上原因，如“调胶温PID”“试切板厚补偿”） - 更绝的是：支持一键回滚到任意历史版本（不是靠U盘找备份，是PLC自己存着）。
- 🌟客户反馈：“以前怕改参数，现在敢调了——改错了？点一下，3秒回到昨天。”
🛠️速捷小动作：所有升级逻辑，我们都打包成“.awl”或“.stl”文件，客户工程师用原厂软件拖进去就能编译下载——不换品牌、不买新模块、不培训3天，当天下午就能上线。
3.3 人员能力建设与标准化作业延伸：最好的防护，是让人和系统彼此“懂行”
再好的系统，也怕人不懂它；再差的系统，遇上明白人，也能撑到换新。
我们坚信：锁死预防的终点，不在电柜里，而在人的脑子里。
为此，我们不做“讲座式培训”，只做三件事：
📘 操作员锁死应对SOP：把应急动作，变成肌肉记忆
- 编写《封边机锁死前兆识别卡》（手掌大小，防水覆膜）：
▫️看到HMI闪“Security”？→ 立即停机，勿反复点击，拍屏幕照发群
▫️听见蜂鸣器长鸣？→ 关主电，等60秒，再上电——别碰任何按钮！
▫️发现胶锅温度跳变±15℃？→ 按“暂停”键，呼叫班组长，不自行调参 - ✅配套：每月一次“5分钟盲操演练”（蒙眼操作急停+复位流程），达标者发“电柜守护者”徽章（真金属，带编号）
🧰 维修工程师诊断能力认证：不是考理论，是现场拆解“真题”
- 我们设计了5级能力认证（从L1到L5），每级对应真实故障：
• L2：在无图纸情况下，3分钟定位急停回路断点（提供万用表+随机断线）
• L4：根据诊断缓冲区报错，10分钟内判断是PLC程序问题 or NC参数丢失 or 驱动器硬件故障
• L5：带客户工程师一起，用我们提供的“FTA风险地图”，给整条线做预防性维护方案 - 📜认证通过者，获颁《速捷封边机电控健康官》证书（含唯一二维码，扫码可查实操录像）
🌐 与设备制造商建立远程协同诊断通道：让OEM专家，随时站在你身后
- 我们已与豪迈、南兴、弘亚、极东等12家主流封边机厂商达成技术互通协议：
🔸 客户授权后，速捷工程师可直连OEM云端诊断平台（非破解，是厂商开放的API通道）
🔸 实时调取设备原始参数模板、固件修复包、甚至获取OEM未公开的隐藏诊断指令
🔸 所有远程操作留痕、加密、双签确认——客户永远掌握主动权 - 💬一句话总结：我们不是替OEM干活，而是让OEM的技术，真正流到产线最需要的地方。
🌈最后，分享一个让我们特别骄傲的细节：
上周，晋江一家做实木门板的客户，操作工老陈在巡检时发现HMI右下角温度显示字体变细——他没当回事，随手拍了照发到我们的“速捷健康群”。
我们工程师一看：这是TFT屏驱动IC电压轻微漂移的早期迹象，再过200小时大概率黑屏锁死。
当天下午，备件寄到，当晚换完。
第二天早会，厂长说：“老陈，这个月绩效奖翻倍——因为你盯住了一个像素的变化。”预防性维护的终极形态，从来不是冷冰冰的计划表，而是：
当一个人开始在意屏幕上一个像素的粗细，整条线，就已经赢了。
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建晋江，服务全国20+工业领域，累计解决锁死故障10000+例。
我们修设备，更修认知；做服务，更建习惯。
因为真正的效率，不在抢修多快，而在——
根本不用抢修。
