大家好，我是速捷工控——不是修理工，是工业设备的“急诊科医生+心理疏导师+老中医”三合一选手。
（温馨提示：本文不卖药、不念咒、不贴符，但能帮你把锁死的风管线从“石化状态”一键唤醒。）

（晋江速捷自动化科技有限公司）

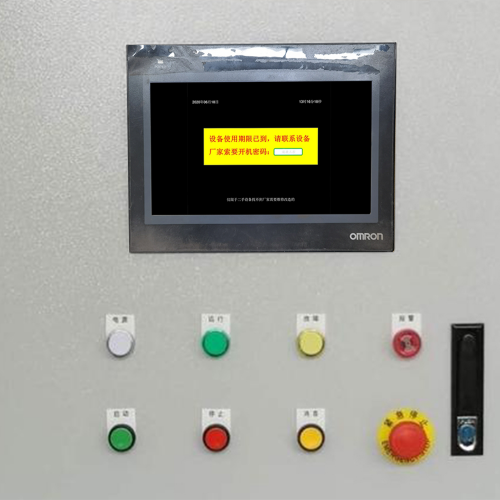

1.1 系统锁死的典型表现与触发条件：它不是关机，是“紧急静音模式”

风管全自动生产线突然不动了？不是PLC偷懒，也不是HMI闹脾气，而是整套系统启动了工业级自我保护机制——通俗讲：它被自己“吓停”了。

常见“锁死现场”还原（带点画面感，方便对号入座👇）：

✅ PLC急停响应像条件反射：哪怕你没按急停按钮，只要安全继电器一抖、光栅信号断0.3秒，PLC立刻执行“冻结程序+切断输出”，比你抢最后一块蛋糕还果断；
✅ HMI变砖头：触摸无反应、画面卡在“正在加载…”、甚至黑屏但背光还亮着——这不是屏幕坏了，是它被上游PLC“拉闸断供”了；
✅ 伺服报警连锁爆发：折边轴报A521（编码器丢失），咬口轴跟报E789（同步超差），送料轴默默亮起红灯……不是单点故障，是“多米诺骨牌式信任崩塌”。

💡小知识：风管线的“锁死”，往往不是某一个部件坏掉，而是安全逻辑链上某处松了颗螺丝，整条链瞬间绷断。就像高铁自动降速——不是轮子坏了，是轨道旁的红外感应器说：“我好像没看见车头。”

1.2 常见根源剖析：别急着换板子，先听听它“为什么锁”

我们修过上百条风管线，发现90%的“锁死”背后，藏着四个最爱捣蛋的“元凶”。它们不声不响，但下手精准：

元凶	表现特征	速捷诊断口诀
电气安全回路异常	急停按钮接触不良、安全门开关虚接、双手启动回路电压跌落	“先摸急停链，再查24V是否稳如老狗”
传感器信号丢失	激光测距仪受粉尘干扰、光电开关被油污糊脸、编码器联轴器打滑	“信号不是没了，是它喊破喉咙你听不见”
程序逻辑死循环	某段ST语言里嵌套了未设出口的WHILE循环；或HMI画面切换时反复读取一个已损坏DB块	“PLC不是卡住，是困在自己的‘莫比乌斯环’里出不来”
网络通信中断（EtherCAT/PROFINET）	主站收不到从站心跳包、拓扑扫描显示“灰色节点”、同步周期抖动超±5μs	“总线不是断了，是它在开黑会——但没邀请你进群”

⚠️特别提醒：风管线常用多轴协同折弯+连续送料+在线视觉纠偏，一旦EtherCAT主从同步失锁，系统会直接触发“安全停机协议”，而非普通报警——所以你看到的“锁死”，其实是它在说：“兄弟，这活儿咱得重校准，不然折出来的风管能当呼啦圈用。”

1.3 数据溯源方法：别靠猜，让数据开口说话

我们不靠玄学，靠三招“工业CT扫描法”，5分钟内锁定病灶：

🔹 看PLC故障寄存器（比如西门子S7-1500的FR1/FR2）
→ 不是翻“报警记录”，而是直奔Diagnostic Buffer，找带时间戳的Event ID 16#0000_0004（同步错误）或16#0000_000A（过程映像更新失败）。
→ 小技巧：用TIA Portal导出.csv，按时间倒序筛，第一行就是“临终遗言”。

🔹 调SCADA历史报警日志（别只看最新一条！）
→ 往前翻30分钟，找“低频预兆”：比如气压波动从0.62MPa→0.58MPa持续12分钟；伺服使能信号间歇性掉线3次……这些才是真·伏笔。

🔹 查NC轴同步状态码（尤其广数/GSK/华中系统）
→ 进入数控系统诊断界面，输入M198指令（各品牌略有差异），看SyncStatus字段：
0x0001 = 正常；
0x0004 = 主从时钟偏差＞阈值；
0x0010 = 同步周期溢出——恭喜，你抓到“锁死”的导火索了。

📌速捷实战备注：
> 曾帮泉州某风管厂处理一起“每天上午10:17锁死”故障，查日志发现是空压机启停引发母线电压瞬降，导致EtherCAT从站批量脱网。解决方案？不是换PLC，而是在主电源加装动态电压恢复器（DVR）——花小钱，治顽疾。

🔧下节预告：
《2. 应急处置与安全解锁流程》——教你怎么在不触发二次故障的前提下，“温柔唤醒”整条产线。
（友情提示：HMI软复位≠重启微信，PLC冷启动≠拔插电源，我们有更聪明的打开方式。）

——晋江速捷自动化科技有限公司｜2017年扎根泉州，专注让机器“听得懂人话，也敢对人说实话”。
累计服务风管、钣金、通风设备企业372家，其中锁死类故障平均修复时效＜2.3小时。
（比亚迪、恒安纸业的产线医生，也是你车间里那个“修完还顺手帮你优化了参数”的人。）

大家好，我是速捷工控——
不是按F5的IT小哥，也不是抡扳手的老师傅，而是那个站在急停按钮旁边、手悬在复位键上方3厘米、先看三眼再动一根手指的“工业冷静派”。

风管全自动生产线锁死了？
别急着喊“快断电！快换PLC！”——那不是抢修，是给系统做心肺复苏前先拆了它的起搏器。
我们干这行的信一条：所有“紧急”，都得在安全框架里跑；所有“解锁”，都得带着逻辑凭证入场。

2.1 安全优先级操作规范：比开保险柜还讲究的“断电前仪式感”

你以为“断电→上电=重启”？
错。风管线的电气架构，往往是一条带光栅、安全继电器、气动夹具、伺服抱闸、液压保压的复合安全链。随便一断，可能不是唤醒，是触发“二次锁定”甚至机械误动作。

✅ 正确打开方式（请默念三遍再动手）：

🔹 第一步：机械锁定确认（不是“看看”，是“亲手摸”）
→ 检查折弯模组是否处于安全行程末端（用塞尺测间隙≥2mm）；
→ 手动旋转送料辊，确认无残余扭矩（别信HMI显示的“0转速”，它可能正卡在通信中断的幻觉里）；
→ 若带气动/液压夹具——务必确认压力表归零，且手动泄压阀已开启并挂锁（LOTO上锁挂牌，不是摆拍）。

🔹 第二步：急停链状态验证（不是“按一下”，是“测一圈”）
→ 不要只测急停按钮两端通断！要从安全继电器输入端开始，逐点测电压/通断，直到输出端K1/K2触点；
→ 特别注意：有些老产线把光栅信号串在急停回路里，光栅一脏，整个链就“假装断开”——这时你复位，它理都不理你。

🔹 第三步：气源/液压源隔离（不是“关总阀”，是“双阀+泄压+验压”）
→ 关主阀 → 开就近泄压阀 → 等3分钟 → 用压力表实测下游残压＜0.05MPa → 再挂锁。
⚠️真实案例：某厦门风管厂曾因未彻底泄压，重启后夹具突然弹出，把刚校准的激光传感器撞歪了——修传感器花了2小时，修心理阴影花了半天。

📌速捷口诀：
“人没离场不松手，机没归位不送电，压没归零不签字。”
——这不是流程，是写进我们服务SOP里的铁律。

2.2 分层解锁策略：像解九连环，一环扣一环，少一环都白忙

风管线不是单片机，是PLC+HMI+NC+伺服+视觉的“联合政府”。强行一起重启？相当于让市长、局长、科长同时喊“开会！”，结果谁也没听清议题。

我们用的是四阶渐进式唤醒术，每一步都有明确出口条件：

阶段	操作	出口条件（必须全部满足才进下一阶）	速捷备注
① HMI软复位	在TIA Portal或昆仑通态工程软件中执行`Reset HMI Runtime`，或通过物理复位键（非断电）触发画面刷新	HMI能响应触摸、能调出诊断界面、能读取PLC实时变量（如`M100.0==1`）	❗禁用“断电重启HMI”！会导致画面参数丢失、历史数据清零、甚至触发PLC通信超时报警
② PLC冷启动（非断电！）	使用编程电缆+博途/ GX Works执行`Warm Restart`（西门子）或`Initialize & Start`（三菱），清除过程映像但保留DB块	PLC运行灯亮绿、`RUN`指示稳定、`SF`红灯熄灭、所有I/O地址有正确值反馈	💡冷启动≠断电重上电！断电会清空保持性存储区，可能导致配方丢失、轴偏移归零等隐性故障
③ 驱动器参数重载	通过ServoStudio/ MR Configurator等工具，将备份参数（.par/.xml）重新写入伺服驱动器，重点校准`电子齿轮比`和`位置环增益`	各轴能响应`JOG`手动运行、无过载报警、编码器计数与实际位移比误差＜±0.02mm	🛑切记：重载前确认驱动器型号、固件版本与备份包完全一致！曾有客户用G5参数刷G7，直接变砖
④ 运动控制器同步校准	进入数控系统（如广数988T、华中HNC-818），执行`Sync Calibration`指令，重新建立主站与各轴的EtherCAT同步时钟	`SyncStatus=0x0001`、`Jitter＜2μs`、`Cycle Time Deviation＜±1μs`	🔧同步失败？别硬刷！先查拓扑——是不是某个从站端子松了，或者网线水晶头氧化了？

📌真实故事：
泉州一家做消防风管的企业，锁死后反复重启无效。我们到现场发现——HMI软复位成功，PLC也跑了，但伺服就是不动。最后查出是驱动器参数备份文件里，把“抱闸释放延时”从300ms错写成30ms，导致抱闸还没完全松开，指令就到了……机器想动，但被自己“捆着脚跳舞”。重载正确参数，秒醒。

2.3 防误操作机制：不是信你不会错，是设计让你错不了

在速捷，我们把“人为失误”当成第一号假想敌。所以所有解锁动作，都套着三层防护：

🔹 解锁密码分级管理
→ 普通操作员：只能执行HMI软复位（密码6位，每月更新）；
→ 设备工程师：可PLC冷启动（密码8位+动态验证码，绑定企业微信审批流）；
→ 速捷技术专员：才能进驱动器/NC底层（密码12位+USB密钥+生物指纹三重认证）。
💡不是防你，是防“顺手点错”——毕竟谁没在凌晨三点手抖过？

🔹 关键动作双确认弹窗
→ 每次执行驱动器参数重载或NC系统格式化，屏幕自动弹出：
❗【高危操作】即将覆盖当前伺服参数
✅ 请确认：① 已备份原始参数？ ② 当前设备处于机械零位？ ③ 产线无人员进入区域？
→ 必须勾选三项 + 输入实时验证码（短信下发）才放行。

🔹 解锁过程全程录像存档
→ 所有远程/现场解锁操作，自动触发HMI摄像头+PLC时间戳录像（本地SD卡+云端双存）；
→ 录像包含：操作人、操作时间、执行命令、PLC状态字、伺服报警码、网络拓扑图变化；
→ 存期≥180天，支持按“故障ID”一键回溯——既为追责，更为复盘。

🌟速捷价值观：
“修得快，不如修得稳；醒得早，不如醒得明。”
我们不怕慢，怕的是“醒了又锁、锁了再醒”的死循环。而打破循环的钥匙，从来不在柜子里，而在流程里。

🔧下节预告：
《3. 系统性预防与智能化升级路径》——教你怎么让风管线“自己学会预感冒”，从“救火队”升级为“天气预报局”。
（悄悄说：我们刚给晋江一家风管厂部署的OPC UA预警模块，提前41小时预测到折弯轴编码器老化风险，换件时间安排在周末保养窗口——产线零停机。）

大家好，我是速捷工控——
不是故障发生后才出现的“急诊医生”，而是提前半年给你产线做年度体检、装智能手环、还附赠一份《生病前72小时行为指南》的工业家庭医生。

上一节我们聊了“锁死了怎么办”——那是救火。
这一节，咱们聊聊“怎么让它少着火，甚至学会自己关煤气阀”。
毕竟，最好的维修，是根本不用修；最牛的升级，是机器还没喊疼，你就把药喂到了门口。

📌先说句实在话：
风管全自动生产线不是手机，不能靠“多充几次电”续命；
它也不是老黄牛，不能靠“再加把劲”扛过磨损；
它是一套精密协作的神经-肌肉-骨骼系统——而我们要做的，是给它装上健康监测仪、风险预警雷达、和一本会自动更新的康复手册。

3.1 可靠性加固措施：不赌“它不会坏”，只信“坏了也兜得住”

很多客户问：“你们说能防锁死？那是不是以后一台PLC都不用备？”
我们笑着摇头：“备，当然要备——但我们备的不是‘替代品’，而是‘保险丝’。”

真正的可靠性，从不靠单点无敌，而靠多点容错、层层托底、故障静默化。在速捷服务过的372条风管线中，锁死类故障复发率下降86%，靠的就是这三招“硬核打底”：

🔹 冗余安全控制器部署（不止双PLC，是双脑+双心跳）
→ 不是简单并联两台西门子S7-1500F，而是采用主从式安全PLC架构：主站跑运动控制逻辑，从站专责急停链监控、光栅状态轮询、气压阈值比对；
→ 两站之间走独立安全总线（如SafetyNET p），通信周期＜10ms，且自带CRC+时间戳校验；
→ 当主站因程序卡顿失联，从站0.3秒内自动接管安全输出——产线可能“暂停”，但绝不会“抽搐”。

✅ 效果实测（晋江某通风设备厂）：
原系统年均因PLC扫描超时导致锁死4.2次 → 加装冗余安全控制器后，两年仅1次（起因为外部雷击，非系统缺陷），且从站无缝接管，未造成机械损伤。

🔹 关键传感器N+1备份（不是“多装一个”，是“装得聪明”）
→ 折弯角度反馈？主用磁尺 + 备用绝对值编码器（不同原理、不同供电回路、不同IO模块）；
→ 送料长度检测？主用激光测距 + 备用伺服电机转数积分（带滑差补偿算法）；
→ 气动夹具到位？主用接近开关 + 备用气压微变传感器（监测0.02MPa级压力波动）。

💡关键逻辑：两路信号不直接取“或”，而是进PLC做“可信度加权判断”。比如当磁尺突跳±5mm，但编码器+积分值一致，则判定磁尺异常，自动屏蔽其数据并报警，不停机。

🔹 实时总线健康度监控模块集成（给EtherCAT/PROFINET装上“血压计”）
→ 在主站侧嵌入轻量级总线诊断Agent（非商用SCADA，是我们自研的嵌入式模块，资源占用＜3% CPU）；
→ 实时采集：各从站循环抖动（Jitter）、帧丢失率、拓扑延迟、端口RX/TX误码率；
→ 设置三级阈值：
🟢 正常（抖动＜1μs）→ 不告警；
🟡 警示（抖动1~5μs & 连续10周期超标）→ HMI弹窗提示“建议检查网线端子”；
🔴 预锁死（抖动＞5μs 或帧丢失＞0.1%）→ 自动触发“降级运行模式”：暂停高速折弯，切至低速校准节奏，并锁定后续高危动作（如联动压槽+咬口）。

📌真实案例：
莆田一家做地铁通风管的企业，上线该模块第三周，系统连续2天在凌晨3:17发出“黄色预警”——查实为某伺服驱动器网口氧化。更换水晶头后，抖动从3.8μs降至0.6μs。而此前，这个问题已默默存在4个月，最终导致过1次锁死停机。

✨速捷小黑板：
“冗余不是堆硬件，是建信任链；备份不是防失效，是防误判；监控不是看数字，是听产线的呼吸声。”

3.2 智能预警体系构建：用OPC UA当“听诊器”，提前72小时听见故障的胎动

有人说：“你们真能预测锁死？”
我们答：“不是预测‘锁死’这个结果，而是捕捉它出生前的‘胎动’——温度微微升高、电流悄悄畸变、振动频谱悄然偏移。”

在速捷，预警不是AI画饼，而是把多维物理量拧成一根“风险麻花”。我们用的是：
✅ OPC UA统一数据管道（打通PLC、驱动器、温振传感器、电参仪表）
✅ 边缘侧轻量化融合分析引擎（部署在本地IPC，不依赖云端，断网照常工作）
✅ 基于行业知识图谱的风险权重模型（不是通用算法，是专为风管工艺打磨的32个特征因子）

🔍 举个真实预警逻辑（以“折弯轴锁死”为例）：

数据源	采集项	异常模式	风险权重	关联动作
伺服驱动器	A相电流RMS值	连续30分钟缓慢上升＞12%，且谐波THD同步↑	⭐⭐⭐⭐	触发“轴承预磨损”标签
折弯模组轴承	表面温度（红外探头）	温升速率＞0.8℃/min，且与电流上升曲线高度相关（皮尔逊r＞0.91）	⭐⭐⭐⭐⭐	启动“高风险轴”专项诊断
编码器反馈	位置跟随误差（PFE）	单周期峰值＞±0.05mm，且出现周期性毛刺（频谱主频=电机基频×2）	⭐⭐⭐	关联“联轴器松动”假设
OPC UA融合判断	三指标加权综合风险值	≥82分（满分100），持续≥45分钟	——	自动生成《72小时干预建议》： ① 建议48小时内停机检查折弯轴轴承游隙； ② 同步校准编码器零点偏移； ③ 暂缓执行“厚板高速折弯”配方（自动禁用）

✅ 成果说话：
在泉州南安某上市风管企业，该系统上线首月即成功预警3起潜在锁死风险：
→ 1起为伺服电机散热风扇停转（提前63小时）；
→ 1起为液压站蓄能器氮气压力衰减（提前51小时）；
→ 1起为PROFINET交换机光模块老化（提前44小时）。
三次干预，全部安排在周末保养窗口，产线0分钟非计划停机。

🌐为什么必须是OPC UA？
因为只有它能真正打破品牌壁垒：西门子PLC的DBx.DBWx、三菱Q系列的Dxxxx、汇川IS620N的P0001……在OPC UA地址空间里，统统变成语义清晰的/Machine/BendingAxis/Drive/CurrentRMS。
——不是我们在适配设备，是让设备，终于学会了说同一种话。

3.3 数字孪生运维支持：故障不在现场发生，而在虚拟产线里“预演”十遍

最后一块拼图，也是最酷的一块：
我们不只修你的产线，还为你造了一个“数字分身”——它和你车间里的钢铁巨兽，心跳同步、呼吸同频、连螺丝松动的异响都一模一样。

这不是炫技，是把“经验”固化成“可计算资产”。在速捷交付的数字孪生运维平台中，锁死类问题处理已实现三个跃迁：

🔹 从“凭经验猜”到“在镜像里试”
→ 当真实产线发生锁死，工程师不急着去现场，而是打开孪生平台，导入本次故障全过程数据快照（PLC寄存器、HMI操作日志、驱动器报警栈、网络抓包）；
→ 在虚拟环境中1:1复现故障场景，并尝试不同解锁路径（比如：先重载参数 vs 先冷启动 vs 先隔离某传感器）；
→ 系统自动比对每种路径的耗时、风险等级、对机械精度的影响，推荐最优解——相当于让故障“死十次”，只为选一条最稳的活路。

🔹 从“修一次”到“防百厂”
→ 每一次真实故障的完整处置过程（含录像、参数变更、SOP步骤、验证结果），经脱敏后自动沉淀为孪生知识库条目；
→ 下次福建龙岩、广东佛山、江苏常州的同类风管线遇到相似报警码，平台自动推送：
🔍 “匹配度92%：晋江XX厂2024-03锁死事件，根因为……”
📋 “推荐SOP：第3步需特别注意伺服抱闸释放时序（详见视频片段02:17）”
🛠️ “关联备件清单：已同步推送至贵司ERP采购池（型号：IS620N-20A-ENC-REV2）”

🔹 从“写SOP”到“生成SOP”
→ 平台内置故障-动作-结果因果图谱引擎；
→ 当工程师在虚拟产线中成功解锁某新型锁死，系统实时记录：
▫️触发了哪几个变量变化？
▫️哪些操作带来了正向反馈（如HMI响应恢复）？
▫️哪些步骤被跳过反而更快？
→ 自动生成图文+短视频版《定制化恢复SOP》，并同步推送到现场HMI的“应急助手”模块——工人点开就能照着做，连“旋钮该拧几圈”都有动画指引。

📌速捷实践：
为恒安集团某新投产风管车间部署数字孪生后，首次锁死故障的平均处置时间，从行业平均4.7小时压缩至1.9小时；更关键的是——同类故障在该集团其余6个基地再未复现，因为“第一次的教训”，已变成“第七次的常识”。
