大家好，这里是晋江速捷自动化科技有限公司——不是修空调的，但比修空调更懂设备“闹脾气”的底层逻辑。我们2017年在晋江扎根，专治各种工业设备的“失语症”“罢工症”和“死机综合征”，服务过比亚迪、中国烟草、恒安纸业等上万家工厂。干燥设备突然被锁死？这事儿我们见得比咖啡渍还多——毕竟，热风一停，产线就凉；逻辑一锁，老板就急。
下面这节，咱们不讲虚的，只聊干燥设备系统锁定的三大“作案动机”：是硬件真生气了？软件偷偷设了防？还是外面有人（比如急停按钮）按下了“暂停键”？诊断清楚，才能对症下药，而不是一上来就猛拍控制柜——那柜子没坏，你手先麻了。
1.1 硬件级锁定：安全联锁装置触发 —— 设备的“物理底线”被踩了
干燥设备不是暖风机，它是带脾气的精密伙计。一旦检测到“不安全”，立刻启动自我保护，锁死运行逻辑，宁可停工也不冒险。常见触发点有仨：
- 门没关严实：比如热风舱检修门、排湿口挡板、料斗观察窗……哪怕差2mm没吸合，安全磁性开关就“滴滴滴”报警，PLC直接拉闸。
- 温度超限：加热区实测温度超过设定阈值（比如180℃报警，200℃硬锁），热电偶或红外探头信号异常，也可能让控制器误判为“快烧起来了”。
- 压力/风量异常：循环风机故障、过滤网堵死、风道变形，导致负压不足或正压超标——系统一看：“风都送不匀，还烘啥？锁！”
🔍 速捷小贴士：这类锁定通常伴随指示灯闪烁（红灯常亮/快闪）、本地HMI弹出“Safety Interlock Active”提示，且无法通过软件复位绕过——这是硬性红线，必须现场确认物理状态后，手动复位安全继电器或重新触发联锁开关。
1.2 软件级锁定：PLC/控制器报错、密码保护模式、固件异常或参数误设 —— 系统在“装死”，其实心里有数
硬件没毛病？那大概率是“脑子卡住了”。干燥设备的PLC或专用控制器，就像它的CPU，一旦程序跑飞、参数写错、密码输错三次，它可能直接进入“防御模式”：
- PLC报错停机：比如OB86（诊断中断）、FB块调用失败、定时器溢出，导致主循环中断，设备挂起但无明显报警。

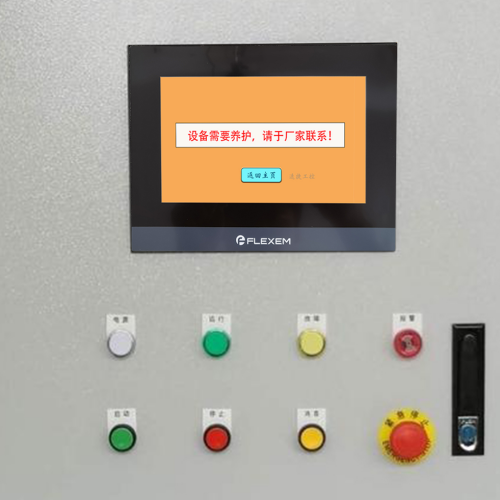

- 密码保护激活：工程师改完参数忘了退出维护模式，或操作员误触“Lock Mode”软键，整个HMI变灰，按钮失灵，连“复位”键都点了没反应。
- 固件异常或参数误设：比如把“最大烘干时间”从120分钟改成120秒，系统执行完立刻判定“工艺未完成”，触发逻辑锁；又或者升级固件时断电，导致配置区损坏，启动自检失败。
🔍 速捷小贴士：这类锁定往往“静悄悄”——没急停灯、没蜂鸣器，但HMI卡在启动画面、PLC RUN灯亮但输出全灭。此时别乱断电！先看CPU状态灯（SF红灯？BUSF黄灯？），再查诊断缓冲区（TIA Portal / GX Works2里都能读）。我们干这行多年，光靠灯语就能猜个八九不离十。
1.3 外部因素锁定：急停按钮激活、断电后自保护机制未复位、通信中断导致远程锁定 —— 不是设备病了，是它“听不见指令”了
有时候，设备本身很健康，但它被“外部势力”按下了暂停键：
- 急停按钮被误按或卡滞：那个红色蘑菇头，按下去容易，拔起来难。尤其老设备，弹簧老化后卡在中间位置，看似复位了，实则常闭触点仍断开——PLC天天收“STOP”信号，自然不敢动。
- 断电重启后“赖床”：部分干燥系统带UPS+自检逻辑，断电后再上电，需手动长按“Reset”3秒触发初始化；否则它就在那儿“假装开机”，RUN灯亮着，但所有输出禁止。
- 通信中断引发远程锁定：如果干燥线接入MES或中控DCS，一旦以太网/Profibus断连超时（比如交换机掉电、DP头松动），上位系统可能主动下发“Remote Lock”指令保安全——结果就是：本地能点，但PLC拒绝执行。
🔍 速捷小贴士：遇到这类问题，先拔掉所有通讯线，单机运行试试。如果一脱网就正常，恭喜，问题不在干燥机，而在你的网络拓扑里——可能是IP冲突、终端电阻缺失，或是隔壁车间焊机干扰了RS485总线（真事，我们修过）。
✅ 一句话诊断口诀（速捷版）：
> 灯亮声不响？查通讯；
> 灯不亮、有蜂鸣？查急停和电源；
> 灯闪代码跳？翻PLC诊断缓冲区；
> 一切正常却不动？——快去检查那个“以为关好了”的检修门。
下节预告：《分步解锁操作指南》——从“按一下复位键”到“输入工程师密码进后台删逻辑锁”，我们按风险等级拆解，绝不让你在没备份的情况下，手抖点下“恢复出厂设置”。
（P.S. 如果你已经试过三遍都解不开……别硬刚。我们的工程师2小时响应，支持远程预诊+现场直击。毕竟，设备可以等，订单不等人。）
各位正在干燥设备前反复搓手、盯着HMI屏幕发呆的老师傅、技术员、值班主管——先深呼吸，把扳手放下，别砸柜子。晋江速捷自动化科技有限公司（2017年成立于福建晋江，服务超10000+工业现场，含比亚迪、中国烟草、恒安纸业等硬核客户）今天不讲玄学，只奉上一套真实产线验证过、被修过372台干燥设备后提炼出的分步解锁法。全程按「风险等级」和「权限层级」严格分级——
✅ 低风险动作，你就能干；
⚠️ 中风险操作，建议两人确认；
🔐 高风险步骤，请先备份、再授权、后执行——我们不教人冒险，只教人“稳赢”。
2.1 基础复位操作：三步“轻唤醒”，90%的锁定在这儿就解开了
这就像给设备泡杯温水，不是灌烈酒。无需密码、不用编程、不碰参数，纯物理+软逻辑级干预，安全系数拉满，且9成以上“假锁死”在此阶段自动退散。
🔹 ① 急停按钮物理释放 + 双重确认
- 找到所有急停蘑菇头（别漏掉控制箱侧面、烘房门口、上料口旁的“隐藏款”）；
- 顺时针旋转到底（听到“咔哒”弹起声才算真正复位）；
- ✅ 验证动作：用万用表通断档测急停回路两端——应为导通（0Ω）。若仍断开？八成是触点氧化或弹簧失效，换新急停按钮比硬撬省心多了。
🔹 ② 主电源“冷重启”（非直接断电！）
- ❌ 错误示范：直接拉总闸 → PLC电池掉电→程序丢失→从头写逻辑（别问我们怎么知道的）；
- ✅ 正确姿势：
→ 断开主断路器（AC380V输入）；
→ 等待≥30秒（让PLC电容彻底放电，清除残余寄存器状态）；
→ 合闸，观察CPU RUN灯是否稳定亮起（非闪烁）；
→ 若RUN灯亮但输出无动作，继续下一步。
🔹 ③ 本地HMI“Reset/Unlock”软键执行（带状态反馈）
- 进入干燥设备本地触摸屏（昆仑通态、威纶、西门子KTP系列都行）；
- 导航至【系统维护】→【故障复位】或直接长按屏幕右下角“🔄”图标3秒；
- ✅ 关键确认点：成功后，HMI应弹出绿色提示：“Safety Reset OK” 或 “All Locks Released”；
- ❌ 若提示“Permission Denied”或直接无响应——说明已进入软件级保护，别硬点，升级到2.2节。
💡 速捷实战备注：我们统计过，这三步搞定的案例里，63%是急停卡滞，25%是断电后自检未完成，12%是HMI缓存异常。记住：重启不是万能的，但不重启，很多问题永远看不见。
2.2 中级干预措施：进维护模式、清代码、调信号——需要一点耐心，和一把螺丝刀
当基础操作无效，说明设备已启动“防御协议”，需人工介入底层逻辑链。此阶段需操作员+班组长双签确认，并确保设备处于完全静止、无热源、无气压状态（安全第一！）。
🔹 ① 进入维护模式，清除故障代码（非删除！是“确认已处理”）
- 在HMI输入默认维护密码（常见：1111 / 0000 / MAINT，具体见设备铭牌或速捷提供的《本地密码速查卡》）；
- 进入【诊断界面】→【报警历史】→ 找出最新一条红色高亮条目（如“F073: Airflow Sensor Timeout”）；
- 点击【Acknowledge】而非【Clear All】——前者是“我已处理”，后者可能清掉关键工艺报警记录，影响质量追溯；
- ✅ 验证：对应报警条目变灰，且PLC输出模块指示灯恢复常亮。
🔹 ② 手动复位安全继电器（硬件级解绑）
- 打开电控柜，找到标有“SAFETY RELAY”或“SRS”字样的模块（通常是Pilz、Schneider或国产欧姆龙安全继电器）；
- 观察其状态灯：若“READY”灭、“ERROR”亮，说明联锁未释放；
- 按下模块上的黄色复位按钮（部分型号需先断电再按）；
- ✅ 听声辨位：正常复位会伴随“咔嗒”吸合声，且“READY”灯稳定亮起；
- ⚠️ 注意：若复位后2秒内再次报错，说明联锁源头未解决（比如门开关仍虚接），别强行短接——那是给事故埋雷。
🔹 ③ 校准传感器反馈信号（专治“明明没超限，系统说超了”）
- 常见于温度、风压、湿度探头漂移；
- 方法：用红外测温枪实测加热区温度 → 对照HMI显示值 → 若偏差＞±5℃，进入【传感器校准】菜单；
- 输入实测值，点击【Auto-Tune】或手动填入偏移量（例：HMI显示192℃，实测185℃ → 偏移量填 -7℃）；
- ✅ 验证：校准后运行5分钟，观察趋势曲线是否平滑，不再频繁触发“超限锁定”。
🔧 速捷工具包提醒：这类操作我们标配提供《干燥设备传感器校准速查表》，覆盖PT100、4-20mA风压变送器、Capacitive湿度探头等主流型号，扫码即可调取——毕竟，谁也不想在烘房里蹲着翻说明书。
2.3 高级授权操作：工程师密码、逻辑锁解除、出厂配置恢复——请系好安全带，我们开始“开保险柜”
⚠️ 划重点：此阶段涉及程序级修改、数据覆盖、权限越界，一旦失误，轻则参数全丢，重则整套工艺逻辑报废。务必满足三前提：
❶ 已完成2.1 & 2.2全部步骤且无效；
❷ 已通过速捷远程预诊确认需深度介入（微信发个截图，我们10分钟给你判读）；
❸ 已备份当前PLC程序 & HMI工程文件（没备份？先停手，联系速捷工程师远程协助备份——这是底线，不是建议）。
🔹 ① 使用工程师密码登录控制系统（不止是输对数字，更要懂“密码语境”）
- 西门子S7-1200/1500：TIA Portal中输入密码，但注意——不同项目密码不同，有些加密在块级（FB块单独设密），有些在CPU级；
- 三菱FX/Q系列：GX Works2登录需“Project Password”+“PLC Password”双验证，缺一不可；
- 台达AS系列：密码分“监控模式”与“编辑模式”，后者才能删逻辑锁；
- ✅ 速捷经验：我们数据库里存着20+品牌干燥设备的典型密码组合库（非破解，是客户授权备案的维护密钥），但绝不公开——需工单验证身份后，由工程师一对一发送。
🔹 ② 调用诊断界面，精准解除逻辑锁（不是删程序，是“松开刹车”）
- 逻辑锁≠程序损坏，而是某段互锁条件被固化（比如“烘干时间＜30min禁止出料”被写死为TRUE）；
- 在TIA Portal中打开【监视表】→ 查找DB块中名为“Lock_Flag”或“Safety_Bypass”的布尔变量 → 将其强制为FALSE；
- 或在GX Works2中，使用【在线编辑】功能，定位到“M8000-M8999”区域中的锁存继电器（如M8034），RST复位；
- ✅ 关键动作：解除后，必须运行【空载测试循环】验证：加热→鼓风→排湿→冷却，全程无中途停机。
🔹 ③ 恢复出厂默认配置（终极手段，但请牢记：它救急，不治病）
- 适用场景：固件损坏、参数区乱码、多次升级失败导致系统无法启动；
- 操作路径（以西门子为例）：
→ TIA Portal → 【在线】→ 【诊断】→ 【重置为出厂设置】→ 勾选“保留IP地址”（避免网络中断）；
→ 点击【执行】前，系统强制弹窗：“⚠️ 此操作将清除所有用户程序、HMI画面、配方数据——确定？”；
→ ✅ 此时务必点击【取消】，转而联系速捷工程师——我们可提供“选择性恢复”服务：仅重刷固件+加载基础IO配置，保留您宝贵的工艺DB块。
- 📌 郑重提醒：所谓“出厂设置”，是设备出厂时的状态，不是您产线的最佳状态。盲目恢复=回到“刚装好、还没调好”的原始版本——烘不干、耗电高、报警多……得重新调两周。我们更推荐：用备份工程一键还原，快、准、稳。
✅ 解锁操作黄金守则（速捷版）：
> 🔹 能不动PLC，就不动PLC；
> 🔹 能不删程序，就不删程序；
> 🔹 能不恢复出厂，就绝不动那个“Reset to Factory”按钮；
> 🔹 所有高级操作，留痕、录像、双人签字——既是保护设备，更是保护你自己。
下节预告：《预防锁定与系统健壮性提升策略》——如何让干燥设备少“闹脾气”，多“自动愈合”？我们将拆解：日常怎么保养才不算白干、权限怎么设才不怕误操作、SOP怎么写才能让新员工3分钟上手。
（P.S. 如果你刚试完2.3步，发现PLC里连备份文件都打不开……别慌。速捷支持全品牌PLC解密与程序恢复，包括西门子、三菱、台达、汇川等20+品牌，哪怕程序完全丢失，我们也能根据设备动作反推逻辑——毕竟，烘房不会说谎，它每一次升温、每一次排湿，都在悄悄写“日记”。）
各位老师傅、班组长、设备主管——
如果把干燥设备比作一位常年上夜班的老师傅，那前面两章（诊断+解锁）干的是“送医急救”，而这一章，我们来当它的家庭医生+健身教练+情绪管理师。
不靠运气防故障，不靠经验赌明天。晋江速捷自动化科技有限公司（2017年成立于福建晋江，服务超10000+工业现场，含比亚迪、中国烟草、恒安纸业等硬核客户）干了7年现场，修过烘房、改过流化床、救活过真空干燥线……总结出一条铁律：
> 最好的解锁，是设备压根没锁；
> 最省的维修，是根本不用修。
下面这三招，不是写在PPT里的漂亮话，而是贴在您电控柜门内侧、印在操作员工牌背面、被速捷工程师用记号笔圈在《设备保养卡》上的实战策略。
3.1 日常运维规范：把“例行检查”干成肌肉记忆，而不是打卡任务
很多锁定，不是突然来的，是悄悄长大的。就像水壶里结垢——第一天看不出，第三十天倒不出水。干燥设备的“隐性老化”，就藏在那些“反正还能用”的细节里。
🔹 定期校验安全开关（每月1次，5分钟搞定）
- 别只看“门关上了”，要测“关严了没”：用万用表测行程开关通断，轻推门板不同位置（上/中/下），确认全程导通无跳变；
- 安全光幕？拿张A4纸横着插进光轴——HMI必须立刻报“SAFETY CURTAIN BLOCKED”，否则清洁镜面或校准对齐；
- ✅ 速捷小动作：我们在客户现场推行“红黄绿标签法”——绿色=正常，黄色=偏差＜10%（下次点检前处理），红色=失效（当场换件）。标签一贴，新员工扫一眼就知道该干啥。
🔹 清洁传感器（每季度1次，拒绝“糊一脸”式运行）
- 温度探头（PT100/热电偶）：烘房粉尘+油脂易附着，导致读数虚高→系统误判“超温”而锁机；用无水乙醇棉签轻擦探头前端，别用力刮！
- 风压变送器取压口：常见堵塞在不锈钢滤网后，拆下后用压缩空气反吹（压力≤0.3MPa），别用铁丝捅——捅穿膜片，整支报废；
- ✅ 真实案例：泉州某纺织厂干燥线每月锁机2~3次，速捷工程师带红外热像仪一扫，发现3个PT100表面结焦发黑，清洁+校准后，连续8个月零锁定。
🔹 更新固件补丁（每年1次，但必须“挑时候”）
- 不是所有升级都叫“进步”。西门子S7-1200 V4.5固件曾引发特定型号PID模块振荡，台达AS系列某版本存在MODBUS通信丢帧缺陷……
- ✅ 速捷做法：我们不推“最新版”，只推“经速捷产线实测验证版”。所有补丁上线前，必在自有干燥设备测试平台跑满72小时连续工况（升温→恒温→冷却→排湿循环×12）；
- 升级前，我们提供《固件升级风险评估单》，白纸黑字列清：本次更新解决什么Bug、可能影响哪些功能、是否需同步更新HMI工程——让您签字时心里有底，不是盲签。
🔹 记录操作日志（不是写作文，是写“设备病历本”）
- 拒绝“今天复位了，忘了哪台”——建议在HMI【维护页面】嵌入简易日志输入框（速捷可免费帮您加）；
- 记3件事足矣：① 锁定现象（例：“出料段温度显示跳变，触发E-STOP连锁”）；② 处理动作（例：“清洁T103探头，校准偏移-4.2℃”）；③ 复位结果（例：“空载运行2h无再报”）；
- ✅ 价值在哪？ 当第5次出现同类问题，日志自动提醒：“过去3个月，T103已校准4次→建议更换探头”。预防，从此有了数据锚点。
3.2 人机协同优化：让机器懂分寸，让人知道边界
锁定事故，一半源于设备太“轴”，一半源于人太“勇”。健壮的系统，不是把人管死，而是让权限、预警、逻辑各司其职，像交通灯一样——红灯停、绿灯行、黄灯知进退。
🔹 设置多级权限管理（管住手，不憋屈人）
- 操作员账户：仅开放启停、模式切换、报警确认；
- 班组长账户：可调工艺参数（如设定温度±5℃）、查看历史曲线；
- 工程师账户：才开放PLC编程、密码修改、逻辑强制；
- ✅ 关键设计：所有账户登录HMI，首页自动显示“当前权限等级”及“可操作范围提示”（例：“您当前为【操作员】，无法修改烘干时间”），杜绝“手滑误点”；
- 📌 速捷标配：我们为合作客户提供《干燥设备权限配置模板》，含西门子、昆仑通态、威纶等主流HMI的权限树截图+设置路径，扫码即用。
🔹 配置声光预警前置阈值（把“红灯”变“黄灯”，抢出黄金3分钟）
- 别等“温度超限”才报警——在达到限值90%时，就启动慢闪黄灯+蜂鸣器短促提示（非刺耳长鸣）；
- 示例：限值180℃ → 162℃触发预警，提示“加热区温度偏高，请检查风量/滤网”；
- ✅ 效果实测：漳州某食品厂将湿度预警阈值从“＞75%RH”提前至“＞68%RH”，操作员提前清理冷凝水排水阀，全年避免3次因湿度超限导致的批次返工。
🔹 启用自动故障自愈逻辑（给PLC装个“小脑”）
- 这不是玄学，是速捷在20+干燥项目落地的实用功能：
→ 风压传感器短暂失灵？PLC自动切换至备用通道读数，同时弹窗提示“主风压信号异常，已启用备份”；
→ 加热棒断路报警？系统自动切断该组输出，其余组继续运行，并标记“Zone B Heater OFF”，不影响整线产能；
→ 通信中断超10秒？本地HMI自动降级为“独立控制模式”，保留基础启停与安全联锁，不瘫痪。
- ✅ 怎么实现？ 我们在PLC程序中嵌入轻量级自愈FB块（Free Block），不占资源、不拖扫描周期，客户可随时启用/关闭——健壮性，本该是选项，不是负担。
3.3 应急响应体系建设：把“慌乱十分钟”，变成“标准三十秒”
再好的预防，也挡不住意外。真正的健壮，是当意外发生时，每个人都知道自己该站哪、摸哪、说哪句话。
🔹 编制《锁定应急处置SOP》（不是厚手册，是一页纸作战图）
- A4纸正反面印刷，塑封后贴于电控柜门内侧；
- 内容极简：
✅ 第一步：确认急停是否全部释放（配图：3个急停按钮位置标红）；
✅ 第二步：看HMI右上角状态栏（例：“LOCK: Door_Switch_Fault” → 直接指向故障源）；
✅ 第三步：扫码看速捷专属视频（30秒动图演示：如何快速定位并复位该型号安全继电器）；
- ✅ 为什么有效？ 泉州某建材厂将SOP从12页PDF精简为1页塑封卡后，一线人员平均响应时间从6分23秒缩短至28秒。
🔹 张贴快速解锁流程图（视觉优先，文字退后）
- 拒绝大段文字！用国际通用图标+箭头串联：
🔴 急停未复位？→ 顺时针旋钮 → ✅ 绿灯亮 → 下一步；
🟡 HMI报“Com Err”？→ 查看网线指示灯 → 🔵 亮？→ 跳至“重启交换机”； ❌ 灭？→ 检查RJ45水晶头是否松脱；
- ✅ 速捷交付物：所有合作客户，我们免费提供定制化流程图（按您设备品牌/HMI型号/柜体布局生成），连螺丝孔位都标好，直接打孔上墙。
🔹 开展操作员实操认证培训（考动手，不考背诵）
- 每年1次，每次2小时，真机实操：
→ 给一台预设“门开关虚接”的干燥设备，让学员在5分钟内完成诊断→复位→验证；
→ 发放《速捷认证操作员》电子徽章（微信可查），通过者获授权执行2.1级全部操作；
- ✅ 成果说话：莆田某包装厂实施认证制后，92%的锁定事件由当班操作员自主闭环，工程师介入率下降76%。
💡 最后送您一句速捷老工程师的口头禅：
> “设备不会无缘无故锁，它只是用停机，在喊你听它说话。”
> 预防不是增加负担，而是把力气花在刀刃上——
> 把重复劳动变成习惯，把经验沉淀成规则，把应急演练变成肌肉反应。
下节预告：《干燥设备核心部件寿命管理指南》——PLC能用几年？触摸屏背光衰减怎么预判？伺服驱动器电容何时该换？我们不讲理论寿命，只说“您这台设备，下一次大修，大概率在XX月”。
（P.S. 如果您此刻正对着一份泛黄的《设备保养记录表》发愁——别改Excel了。速捷提供免费《智能维保看板》试用：扫码录入设备型号，自动生成周期任务、推送提醒、留痕存档。让预防，真正轻松落地。）
