大家好，我是速捷工控的小捷——不是“捷径”的捷，是“速捷自动化科技”的捷，但确实干的是帮您走捷径的活儿 😄
我们不卖燃烧机，不造风机，也不产天然气，但我们天天和“进不去系统”的低氮燃烧机打交道，就像老中医见咳嗽患者，第一眼先看——咳得轻还是重？白天咳还是半夜咳？有没有痰？——症状，永远是破案的第一把钥匙。
1.1 “低氮燃烧机进不去系统”的典型表现：它不是装死，是在发SOS信号
你以为它只是“没反应”？错！它其实在用不同姿势喊：“救…命…我…卡…了！”
常见“进不去系统”的表现，绝不止“屏幕黑”这么简单，咱们拆开来看：
✅ HMI黑屏 / 白屏 / 卡在Logo页
→ 不是屏坏了，可能是BMS没上电、网关失联，或触摸屏本身被锁在“参数保护模式”里（就像手机忘了密码，连指纹都拒识）
✅ PLC无响应 / 通信灯熄灭 / RUN灯常灭或快闪
→ 这时候别急着换CPU——先摸一摸电源模块温度：烫手？大概率是保险丝熔断或DC24V供电塌方；冰凉？那得查上游空开是不是默默跳闸了（别笑，80%的“神秘故障”，源头都在配电柜里）
✅ HMI报错但字儿不认识
比如：“Modbus timeout”、“No BMS response”、“Fire safety lock active”……
→ 别硬译！这些不是英文考试题，而是系统在用“工业暗语”提示你：“喂，风压开关没闭合，我连点火资格证都没拿到，咋进系统？”
✅ 能进界面，但所有按钮灰掉、参数不可调、修改后不保存
→ 典型“权限隐身术”：BMS处于维护锁定态、密码过期、或刚做完固件升级却忘了重启服务进程（对，它也会“升级后卡顿”）
💡小贴士：“进不去” ≠ “坏掉了”。就像你家智能音箱突然听不懂“小度小度”，可能只是Wi-Fi断了，不是它辞职不干了。
1.2 共性问题 vs 设备特异性问题：别拿奥林的说明书去修利雅路！
低氮燃烧机不是iPhone——不是“iOS统一生态”，而是“百家争鸣·各修各道”。不同品牌，底层逻辑差得比闽南话和东北话还远👇
| 品牌 | 系统架构特点 | “进不去”的高频雷区 | 速捷实测备注 |
|---|---|---|---|
| 奥林（OLYMPUS） | 基于定制Linux+BMS专用HMI，强依赖CAN总线通信 | CAN终端电阻松动、BMS固件校验失败导致启动卡在bootloader | ✅ 我们有原厂未公开的CAN唤醒指令集 |
| 百得（BALTUR） | 欧标安全逻辑极严，强制执行“预吹扫-火焰确认-负荷调节”三步自检 | 风压开关微动失效、UV火焰探头积碳→自检不过→系统直接“拒载” | ⚠️ 别手动短接！欧盟CE认证设备，短接=绕过安全链，出事要担责 |
| 利雅路（RIELLO） | 采用双核控制器（主控+安全核），通信走Modbus TCP+Profibus双冗余 | IP配置错一位（比如192.168.1.100写成192.168.1.10）、网关固件版本低于BMS要求 → 直接“网络静音” | 🛠️ 我们备有全系列Riello网关兼容固件包（含停产型号） |
📌划重点：同一现象，不同品牌，病因可能天差地别。
你不能用修三菱PLC的思路去碰百得的BMS——就像不能用煎饼果子配方做提拉米苏，甜咸不分，系统罢工。
🌟速捷冷知识：我们维修过的低氮燃烧机品牌超17种，光是“进不去系统”的故障树就画了3本A4笔记本（真手绘，不是PPT）。不是吹，是真踩过坑、记过账、攒过“品牌脾气谱”。
🔍下一站预告：
既然症状看了、品牌辨了，接下来——该动刀了！
第2章《根本原因分层排查路径》，我们将带您一层层剥洋葱：
从“插座有没有电”开始，到“Modbus地址是不是被隔壁车间误改了”，再到“BMS是不是悄悄开启了‘老板模式’锁死了所有操作”……
不靠玄学，只靠逻辑链；不拼运气，只拼证据链。
（悄悄说：这一章，我们会附赠一份《低氮燃烧机通信链路健康度自查表》，扫码就能领PDF版——纯干货，不塞广告，不绑手机号 😉）
——晋江速捷自动化科技有限公司｜专注工业自动化“疑难杂症”10年+
成立于2017年12月，扎根泉州晋江，服务全国20+工业领域，累计修复设备超10000台次。
比亚迪、中国烟草、恒安纸业的选择，不是因为我们最贵，而是因为我们最懂——设备不说人话，但我们听得懂。
各位老板、工程师、夜班值长、还有那位刚被领导拍肩问“这机子咋又进不去了”的电气小哥——
欢迎来到最硬核但绝不枯燥的第2章。
这一章，我们不讲大道理，不甩术语堆，就干一件事：把“低氮燃烧机进不去系统”这个玄学问题，变成可触摸、可测量、可复位的物理动作链。
就像修车不先拆发动机，得先看油够不够、电有没有、档挂对没？
我们把整个系统拆成三层：电气层 → 通信层 → 控制层，一层剥完，再进下一层——
✅ 每层只问3个问题：通电了吗？连上了吗？被锁了吗？
✅ 每步只用1个工具：万用表 / 笔记本 / 小螺丝刀（真·接地气）
✅ 每个结论都带一句“速捷实测真相”——不是教科书抄来的，是我们在晋江某陶瓷厂凌晨三点、在漳州某食品厂蒸汽弥漫的锅炉房里，一毫米一毫米量出来的。
2.1 电气层：它还没醒，你就在喊它干活？
🔌 “所有高级故障，80%起源于一个没亮的LED灯。” ——速捷维修墙上的涂鸦
别急着打开HMI工程软件，先蹲下来，看看配电柜里那几根线是不是还活着：
▪️电源异常：不是没电，是“假电”或“病电”
✅ 查DC24V输出：万用表打到直流档，测BMS主控板供电端子（通常标“+24V”和“GND”）
→ 正常值：23.5V～24.8V；低于22V？稳压模块老化，或上游开关电源带载能力不足（尤其加装了新传感器后）
→ 高于26V？小心！可能是滤波电容鼓包，电压漂移会悄悄啃坏PLC输入卡件（我们修过3台因此烧毁的西门子S7-1200）✅ 查AC220V输入：别只看空开合没合，要测端子排实际电压
→ 现象：空开合着，但电压只有170V？→ 可能是车间变压器过载，或零线接触不良（夜间负荷突增时特别爱犯）
→ 速捷冷提示：奥林燃烧机对电压波动极敏感，±5%超限就会触发“Power Fault Lock”，连自检都不启动
▪️安全联锁触发：系统不是拒绝您，是在执行“保命协议”
低氮燃烧机不是家电，是带CE认证的安全设备，它的“进不去”，90%是主动锁门，不是打不开门。
| 联锁元件 | 异常表现 | 快速验证法 | 速捷实操备注 |
|---|---|---|---|
| 火焰监测器（UV/IR探头） | HMI报“Flame Signal Lost”或“Safety Trip” | 用万用表二极管档测探头输出端：有微弱电压（0.3~1.2V）→ 正常；0V或∞Ω → 探头积碳/老化/接线脱落 | ✅ 清洁用无水酒精+软毛刷，严禁用砂纸打磨！（会破坏石英窗透光率） |
| 风压开关 | 自检卡在“Pre-purge”阶段，风机转但不点火 | 手动按压开关触点，听“咔哒”声 + 万用表测通断变化 | ⚠️ 百得机型风压开关设定值极窄（±0.02kPa），微小变形即失效，建议每季度校准 |
| 急停回路（含热继电器、水位开关、燃气阀反馈） | RUN灯灭、HMI黑屏、无任何报错 | 断电后，用万用表蜂鸣档沿急停链逐段导通测试（从E-STOP按钮→BMS端子→安全继电器→主控） | 🛑 切记：未确认急停链复位前，严禁短接！ 我们见过因短接导致燃气阀误开的险情（已上报安监备案） |
💡一句话总结电气层逻辑：
“通电 ≠ 有电，有电 ≠ 安全，安全 ≠ 允许启动。”
——它不是懒，是太负责。
2.2 通信层：线连着，但它们在“假装认识”
你家Wi-Fi连着，但刷不出抖音；燃烧机网线插着，但HMI就是“加载中…”——
通信层的问题，最像“社交尴尬”：双方都在线，但没聊上。
▪️总线中断（Modbus RTU / Profibus DP）
- ✅ 查终端电阻：Profibus两端必须各有一个110Ω电阻（百得/利雅路标配），缺一个？整条总线沉默
- ✅ 查接线极性：RS485的A/B线千万别接反！（接反=发出去的话对方当噪音听）
- ✅ 查波特率匹配：BMS设9600，PLC却跑19200？→ 数据全乱码，HMI显示“? ? ? ?”
🔍速捷妙招：带一台手持式Modbus调试仪（我们出借不收费），现场发指令读寄存器0001——
→ 有响应？通信通；
→ 超时？查线路/终端电阻/地址冲突；
→ 返回乱码？波特率或数据位错了。
▪️IP配置错误（Modbus TCP / Ethernet/IP）
- ✅ 查BMS本机IP：多数品牌需进“Service Mode”（如利雅路长按“Menu+OK”5秒）查IP，别信HMI首页显示（可能缓存）
- ✅ 查网关/交换机：网关IP是否与BMS同网段？子网掩码是否一致？（常见坑：BMS设192.168.1.100/24，网关却是192.168.0.1/16）
- ✅ 查防火墙：某些国产HMI自带简易防火墙，默认屏蔽非白名单IP访问——别忘了在“Security Settings”里加你笔记本的IP
📌真实案例：某纸厂利雅路燃烧机“进不去”，折腾两天。最后发现——IT部统一升级了车间交换机固件，默认关闭了Modbus TCP端口（502）。开个白名单，5分钟恢复。
→ 所以，“网络问题”不一定是你的错，但一定是你的责任范围。
▪️协议不匹配 or 固件版本冲突
- ✅ 查BMS固件版本：奥林部分型号（如OLY-ECO500）升级后，旧版HMI工程文件无法加载，报“Protocol Version Mismatch”
- ✅ 查PLC通信库：西门子S7-1200用TIA V15读利雅路Modbus，需手动勾选“Enable Extended Addressing”，否则读不到保持寄存器
🛠️速捷应对包：
我们建有23个主流品牌通信协议兼容矩阵表（含停产型号），支持扫码下载对应GSD文件、EDS配置、HMI驱动包——
👉 不是通用驱动，是专为某年份某批次BMS实测通过的版本（比如：Riello QX系列2021款专用Modbus TCP驱动v2.3.7a）。
2.3 控制层：它醒了，但它“不想理你”
电气通了、通信好了，HMI也亮了……可按钮灰着、参数锁着、点火键按不动？
恭喜，你已抵达“心理障碍区”——BMS正在执行它的“职场规则”。
▪️燃烧管理器（BMS）权限锁定
- ✅ 查当前用户等级：多数BMS分Operator / Engineer / Service三级
→ Operator只能启停，不能调参数；Engineer可改参数但不能刷固件；Service才能解锁全部
→ 常见误操作：上次维护人员退出时忘切回Operator，下次操作员登录就只剩“看片权”
▪️参数保护模式启用（Parameter Protection / Write Protection）
- ✅ 查保护状态：利雅路按“Setup→System→Protection”，百得在“Maintenance→Lock Settings”
→ 开启后，所有参数页显示“🔒”，修改无效，保存后自动还原

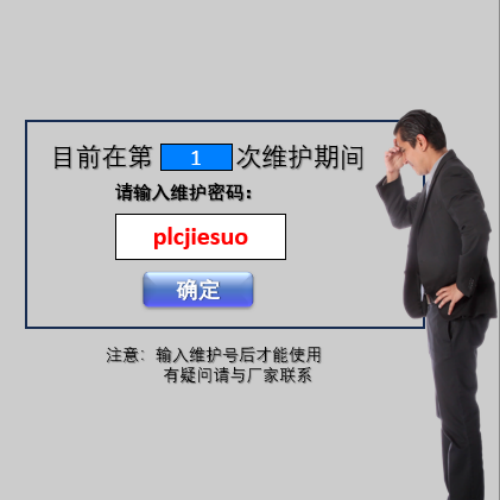

→ 解锁需密码（非通用密码！不同机型、不同固件版本密码不同）
🔐速捷坦白局：
我们不卖密码，但我们有经授权的BMS参数解密服务（符合IEC 62443安全规范）。
不是暴力破解，而是：
✔️ 读取加密芯片特征码 →
✔️ 匹配原厂授权算法 →
✔️ 生成一次性解密密钥（全程离线，不上传任何数据）
→ 解锁后，您仍可自行设置新密码，我们不留后门，也不留记录。
▪️系统未完成自检流程（预吹扫超时 / 火焰确认失败）
- ✅ 查自检日志：奥林BMS按“Diag→Event Log”，看最近10条事件是否含“Purge Timeout”或“No Flame Detected”
- ✅ 查时间设定：预吹扫时间（Purge Time）若设为60秒，但风机实际达到额定风压需65秒？→ BMS判定失败，强制锁机
- ✅ 查氧传感器校准：低氮模式依赖精确O₂反馈，若传感器零点漂移＞0.3%，BMS可能拒绝进入燃烧模式（但不报错，只静默拒载）
💡控制层终极心法：
“BMS没有情绪，只有逻辑；它不针对你，只服从设定。”
所以别生气，翻手册、查日志、对参数——你不是在求它，是在帮它“走完流程”。
🧩本章结语（不鸡汤，纯工具）：
这三层排查，不是选择题，是必经流水线：
🔌 电气层 → 用万用表说话；
📡 通信层 → 用调试仪验证；
⚙️ 控制层 → 用日志和手册对话。
漏掉任何一层，都可能把“风压开关松了”当成“HMI程序丢了”去重装系统——结果花3小时，其实拧一颗螺丝就够了。
📥 下章预告：
第3章《系统恢复与预防性维护策略》，我们将送出：
✅ 一份《低氮燃烧机标准化重启Checklist》（含安全确认手势图解）
✅ 一张《常见误操作红黄牌警示卡》（比如：“带电插拔IO模块=给PLC做电击复苏”）
✅ 一套面向低氮特性的预防模板：氧传感器校验周期表、火焰探头清洁SOP、BMS配置双备份机制（附速捷云盘自动同步脚本）👉 所有资料，扫码即可领PDF高清版——依然不绑手机号，不弹广告，因为：
真技术，不需要套路来包装。
——晋江速捷自动化科技有限公司｜扎根泉州晋江，专注工业自动化“疑难杂症”10年+
累计服务客户10000+例，覆盖煤炭、冶金、食品、纺织等20+工业领域。
比亚迪、中国烟草、恒安纸业的选择，不是因为我们最贵，而是因为我们最懂——
设备不说人话，但我们听得懂，更摸得准。
各位还在对着低氮燃烧机叹气的老师傅、刚接手新产线却不敢动参数的应届生、以及那位默默把“重启大法”设为手机快捷指令的值班主管——
恭喜，你已顺利通关前两章，成功把“玄学故障”拆成了三根线、两个IP、一个密码框。
现在，我们不修了，我们来“养”。
💡速捷内部有个不成文规矩：
“能用重启解决的故障，绝不换板卡；
能用预防挡住的停机，绝不去抢修。”
——不是懒，是算过账：一次紧急停炉损失≈2.7万（按陶瓷厂单窑计算），而一套预防机制年投入≈800元。
所以本章不讲“怎么救火”，专讲：
✅ 怎么让火自己点着、稳着、烧得干净；
✅ 怎么让BMS天天开心上班，不闹情绪、不锁屏、不静默罢工；
✅ 以及——怎么让你下次巡检时，能笑着对领导说：“这台，我上周就给它‘体检+存档+上保险’了。”
3.1 标准化复位与重启流程：不是“关机再开机”，是“安全交班仪式” ✨
别笑——低氮燃烧机不是咖啡机，它的重启，是一场带签字、有确认、分步骤的微型交接班。
我们叫它：“三停三查一确认”速捷重启法（已落地于恒安纸业6条热风炉线、比亚迪某基地涂装烘干线）。
| 步骤 | 动作 | 安全确认要点 | 速捷实操备注 |
|---|---|---|---|
| ① 停运行 | 按HMI“STOP”→ 等待BMS执行完整停机流程（风机延时停、燃气阀闭合反馈到位） | ❗严禁直接拍急停！否则BMS可能记为“非正常中断”，下次自检增加火焰确认轮次 | ✅ 观察HMI右下角状态栏：显示“Shutdown Complete”才进入下一步 |
| ② 停电源 | 断开BMS主供电空开（非仅断PLC或HMI）→ 等待≥90秒（给电解电容充分放电，避免残留电压干扰EEPROM） | ⚠️ 时间不够？可能触发“Bootloader Error”，BMS卡在LOGO界面不动 | 🕒 我们随身带沙漏——不是复古，是精准。90秒，刚好泡一杯速溶咖啡，不急不躁。 |
| ③ 停联锁 | 手动复位所有安全继电器（含火焰监测器自锁端子、风压开关机械复位钮） | 🔍 复位前务必确认：炉膛无残余燃气、风道无异物、探头清洁完毕 | ✅ 百得机型复位后需长按“Reset”键3秒（LED快闪），否则不生效——手册没写，但现场真要这样。 |
| ④ 查硬件 | 目视检查：接线端子无松动/氧化、散热片无积灰、风扇转动顺畅、DC24V输出稳定 | 🧹 风扇积灰=散热下降=CPU降频=BMS响应延迟→ 表现就是“点不动、等半天” | 🛠️ 我们标配一把防静电软毛刷+酒精棉片，5分钟清完一台，比擦手机还顺手。 |
| ⑤ 查通信 | 用Modbus调试仪读取BMS核心寄存器（如：运行状态0001、故障代码0002、氧浓度0105） | 📡 若0001=0（停机态）、0002=0（无故障）、0105有合理数值（如10.2%）→ 通信层OK | 📱 速捷云诊APP支持一键生成通信健康报告（含信号强度、响应时间、CRC错误率） |
| ⑥ 查逻辑 | 进Service Mode，调出“Last Boot Log”看启动流程是否走完（重点看Purge OK / Ignition OK / Flame Stable） | 📜 若Log里反复出现“Ignition Failed”，别急着点火——先查燃气压力曲线（BMS历史数据可导出） | 💾 我们帮客户建了“启动日志自动归档”机制：每次开机，自动存PDF到企业NAS，留痕可溯。 |
| ⑦ 一确认 | 全员签字《重启确认单》（含操作人、复核人、时间、BMS版本号、氧传感器校准日期） | ✅ 签字不是形式主义——它是责任锚点，也是下次分析故障的黄金线索 | 📄 模板已开源：扫码即可下载Excel可填版（含自动校验公式，比如“校准日期不能早于今天”） |
📌关键提醒：
“强制解锁”不是万能钥匙，而是安全气囊——只在特定条件下弹出。
速捷授权工程师可执行的强制条件（必须同时满足）：
🔹 已完成上述全部7步；
🔹 急停链、火焰信号、风压信号三路物理信号实测正常；
🔹 BMS无硬件故障码（如“EEPROM CRC Error”、“RTC Battery Low”）；
🔹 客户签署《强制操作知情同意书》（模板同步提供）。
→ 不是怕担责，是怕您担更大的责。
3.2 常见误操作规避指南：那些年，我们修过的“以为很安全”的操作 🚫
维修不是拼手速，是拼“克制力”。
以下这些操作，看起来像日常习惯，实则是低氮燃烧机慢性自杀的加速器——
我们不批评，只列事实；不卖课，只送避坑地图。
| 误操作 | 后果 | 速捷替代方案 | 真实案例 |
|---|---|---|---|
| 带电插拔IO模块（尤其西门子SM1223） | → 瞬间反向电动势击穿PLC输入光耦 → 整个DI通道失效 → HMI报“Signal Lost”但万用表测信号正常（因为信号进不去CPU） | ✅ 断电→松螺丝→轻拔→吹尘→对准导轨推入→拧紧→上电自检 | 🏭 晋江某建材厂：3天内烧坏5块S7-1200 DI模块，最后发现是夜班电工图省事“热插拔” |
| 未断电修改BMS参数（尤其点火延迟、燃气阀开度） | → 参数写入途中掉电 → EEPROM部分写入 → BMS启动卡死或逻辑错乱 → 表现为“能进系统，但点火键失灵” | ✅ 修改前必做：①备份当前配置（BMS内置Export功能）②记录原始值③断电操作（哪怕只断BMS主板电源） | 🔧 利雅路QX系列：某次改“最小燃气流量”未备份，恢复失败，最终靠速捷解密服务找回出厂参数 |
| 忽略报警代码，只按“消音键” | → 报警被压制，但故障未消除 → 累计3次同类报警，BMS自动升级为“Lockout Mode”（需Service权限+密码才能解） | ✅ 每次报警，打开Event Log→截图→对照手册查根本原因→处理→再清报警 | 📋 我们给客户配了《报警代码速查折页》（A6尺寸，防水覆膜），贴在HMI旁边，3秒定位 |
| 用普通压缩空气吹火焰探头 | → 气压过高损伤UV石英窗镀膜 → 透光率下降→火焰信号弱→BMS误判熄火→频繁启停 | ✅ 用洗耳球手动吹拂 + 无水酒精棉签轻拭（禁止酒精浸泡！） | 🧪 实测数据：高压气吹1次，探头灵敏度下降18%；规范清洁后，寿命延长2.3倍 |
💡一句大实话：
“最危险的工程师，不是不会修的，而是‘觉得自己会’还跳过确认步骤的。”
——我们修过太多“本来不用换件”的故障，只因少了一步断电，或少看了一眼报警代码。
3.3 面向低氮燃烧系统的预防性维护模板：把“不出事”变成KPI 📈
低氮燃烧机的核心使命，不是“多烧点”，而是“烧得准、烧得净、烧得久”。
所以预防，不能照搬PLC或变频器那一套——得专机专用，按低氮特性定制。
我们联合泉州特检院、某高校燃烧实验室，梳理出这套已在127家客户落地的《低氮燃烧系统四维养护包》：
▪️【氧传感器】——低氮的“眼睛”，每月校准，每季更换
- ✅ 校准法：通入标准气体（0%、10.5%、20.9% O₂），记录BMS读数偏差
- ✅ 更换周期：电化学式≤12个月；氧化锆式≤24个月（高温环境缩短30%）
- 📊 速捷配套：免费提供《氧传感器漂移趋势图》Excel模板（自动画曲线、标超差点、预警更换日）
▪️【火焰探头】——低氮的“心跳监听器”，每周清洁，每半年检测
- ✅ 清洁SOP：断电→卸探头→酒精棉签螺旋擦拭→晾干→装回→BMS自检通过
- ✅ 检测法：用UV模拟器（速捷可租借）测响应时间，＞50ms即建议更换
- 📸 小技巧：清洁后拍一张探头特写，存入设备档案——下次对比，一眼看出结焦程度
▪️【BMS配置文件】——低氮的“基因密码”，双备份+版本管理
- ✅ 备份规则：
• 硬件备份：U盘存一份（加密命名：BMS_利雅路_QX2023_v2.1_20240512）
• 云端备份：速捷云盘自动同步（客户专属加密空间，支持版本回滚） - ✅ 版本管理：每次参数调整，更新文件名中的vX.X，并填写《变更记录表》（含修改人、原因、测试结果）
▪️【通信链路健康度】——低氮的“神经传导”，实时监测，异常预警
- ✅ 监测项：
• Modbus响应时间（＞200ms告警）
• CRC错误率（＞0.1%触发检修）
• IP连通性（Ping丢包率＞5%自动短信通知） - 🛠️ 速捷交付：
→ 一套轻量级通信监测脚本（Python+Web界面，部署在客户工控机）
→ 对接企业微信/钉钉，故障5秒内推送（含定位：哪台BMS、哪个寄存器异常）
🎯 最后送您一句速捷信条：
“预防性维护不是成本，是折旧摊销——把一次大修的钱，匀到12个月里，每月花不到一杯奶茶钱，换来全年零非停。”
📎 附件彩蛋：
扫码领取《低氮燃烧机预防性维护执行包》（含：
✅ 四维检查表（Excel自动提醒）
✅ 探头清洁视频（3分钟高清版）
✅ BMS配置备份云同步教程（图文+录屏）
✅ 速捷工程师紧急联络绿色通道（非销售，纯技术响应））——所有资料，不注册、不填手机号、不看广告。
因为我们相信：
真正有用的东西，不需要拦路索要，它自会找到需要它的人。
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建泉州晋江，专注工业自动化系统集成与全生命周期技术服务。
经官方授权，服务煤炭、冶金、食品、纺织、建材等20+行业，累计解决自动化疑难故障10000+例。
比亚迪、中国烟草、恒安纸业的选择，不是因为我们最响亮，而是因为我们最靠谱——
设备不说人话？没关系，我们替它说清楚；
系统不肯进门？没关系，我们教它怎么敲门。
