——不是它“想罢工”，是它在喊：“我快扛不住了！”
显影机一锁死，产线秒变“静音剧场”：机械臂僵住、液槽停流、触摸屏黑着脸不说话……这时候，工程师的血压往往比显影液温度升得还快。但别急着抄起螺丝刀猛敲控制柜——显影机系统锁死，从来不是玄学，而是一场有迹可循的“工业急诊”。作为常年和各类自动化设备“谈心”（也常被它们气到扶额）的晋江速捷自动化科技有限公司，我们修过上万套控制系统，包括大量显影、蚀刻、清洗类精密制程设备。今天就用大白话+小经验，帮您把“锁死”这头怪兽，从迷雾里揪出来。
1.1 硬件层面诱因：身体出了问题，再好的程序也带不动
显影机不是纯软件跑在云上的APP，它是实打实泡在药水里、吹着恒温风、靠泵阀肌肉干活的“钢铁打工人”。硬件一闹脾气，系统立马“装死”。
✅ 温度异常
显影液温控精度常要求±0.3℃，一旦加热棒老化、冷却风扇积灰、或PID参数漂移，PLC一检测到超限，立刻触发保护性锁死——不是小题大做，是怕你下一卷板子全显影过曝/欠曝，赔钱比修机器还疼。
💡 速捷小贴士：别只看“当前温度”，翻出历史曲线（如有HMI趋势功能），看是否出现“锯齿状微振荡”——那大概率是温控回路在反复启停，离彻底锁死只剩一步之遥。
✅ 液位传感器故障
浮球卡滞、电容式探头结晶结垢、超声波探头沾液膜……这些看似“小零件”的失灵，会让PLC误判“槽体干烧”或“严重溢流”，瞬间拉闸。有趣的是，有些老型号传感器信号线一松动，PLC读数会跳变成“-999”或“65535”，系统直接懵圈锁死——它不是不想动，是根本看不懂这串数字在报什么警。
✅ 机械卡滞与泵阀堵塞
显影机里的隔膜泵、三通阀、提拉臂导轨，常年和弱碱/有机溶剂打交道。三个月不清理？泵腔内结晶如“微型钟乳石”，阀门密封圈硬化成“饼干渣”。这时电机堵转电流飙升，驱动器报“E02过载”，PLC收到后习惯性执行“安全停机”——结果就是：按启动键，它纹丝不动，连个错误代码都懒得给你。
1.2 软件与控制层面诱因：脑子短路，比手抖更可怕
硬件好比四肢，PLC和HMI才是大脑+眼睛。当“脑神经”信号断了、记忆乱了、固件发癔症，显影机可能连自己姓啥都想不起来。
✅ PLC通信中断
常见于：DP总线终端电阻松脱、以太网交换机掉电重启未同步、Modbus RTU地址拨码错一位……最冤的是——某次客户现场，锁死原因竟是HMI和PLC之间那根3米长的屏蔽双绞线，被保洁阿姨当废线剪掉半截，接头用胶布缠了三天，通讯时断时续，PLC以为“人机失联=操作员失踪=危险状态”，自动进入锁死守卫模式。
✅ 参数越界保护触发
比如显影时间设定为120s，但某次工艺变更后，工程师在HMI里手输成1200s，PLC校验发现远超安全阈值（防药液分解/槽体腐蚀），立刻冻结所有输出，并锁死界面——这不是bug，是它在认真履职。类似还有：传送速度超限、升降行程超程、甚至pH值偏差＞0.5即触发连锁。
✅ 固件异常重启失败
尤其多见于老旧国产PLC或定制HMI。一次突然断电后，Flash存储区写入一半，开机自检失败；或升级固件时中途断网，导致Bootloader损坏。现象很典型：电源灯亮，RUN灯不亮，下载口无法识别，触摸屏花屏/反复重启……它没死，只是“脑震荡”后暂时失忆，需要专业工具重新刷写底层。
1.3 环境与操作诱因：人和环境，常常是系统崩溃的第一推手
显影机再智能，也架不住“天时地利人不和”。
✅ 断电恢复后状态未同步
市电闪断0.8秒，UPS撑住了PLC，却没撑住HMI——HMI重启慢0.5秒。结果PLC认为“人机在线”，HMI却认为“控制器失联”，双方互相等待握手，最终双双放弃，进入“冷战锁死”。这种“假死”最难查，万用表量电压全正常，但通讯就是不通。
✅ 误操作导致安全联锁激活
比如打开前门检修，忘了复位门禁开关；或者急停按钮被异物压住（咖啡杯底、工具盒边角…），PLC持续收到“EMG_ACTIVE”信号，任你按一百遍启动键，它都只会礼貌摇头。
✅ 化学品结晶引发连锁报警
这是显影机独有的“优雅崩溃”：NaOH溶液蒸发后在液位开关上析出白色结晶，导致“低液位”信号常闭；结晶又附着在温度探头表面，让实时读数滞后3℃；PLC一看：液位低+温度虚高→判定“干烧风险极高”→触发一级保护→关闭所有泵阀→锁死界面→顺手给中控室发一条“重大工艺异常”报警……而真相，可能只是窗台没关严，风吹进来一缕干燥空气。
🔍 快速诊断口诀（速捷工程师私藏版）
> “一看二摸三听四查五问”
> 一看：HMI有没有红字报警？PLC RUN/ERR灯状态？急停按钮弹起来了没？
> 二摸：泵体烫不烫？阀体凉不凉？散热片积灰厚不厚？
> 三听：继电器“咔哒”声齐不齐？泵有没有“嗡——”的空转声？
> 四查：用万用表量关键点电压（24V是否跌至22V？0V参考地是否悬浮？）
> 五问：问操作员“锁死前最后做了什么？”——90%的答案，比万用表还准。
🌟温馨提示：别一上来就重装程序或格式化HMI。很多“锁死”，只是某个IO点被误强制（Force），解除后秒复活——而强制指令，往往藏在PLC调试软件的角落里，像极了你忘了关的手机热点。
下章预告 → 【2. 面向产线效率的“三步快速响应法”】
教你怎么在5分钟内，让显影机从“植物人”变回“轻度感冒”，先保产线不趴窝，再慢慢养病。
——不是修得最快的人赢，是让产线“喘上气”的人赢
显影机锁死了？别急着叫厂家、别慌着拆模块、更别在控制柜前默默背《心经》……
在晋江速捷自动化科技有限公司（成立于2017年12月，总部在福建晋江，修过10000+台各类工业控制器的老兵）看来：真正的故障处理高手，从不以“修好”为终点，而以“复产”为起点。
尤其对显影这类“停一分钟，废半槽板”的制程设备——您要的不是“彻底根治”，而是“先活过来，再慢慢调养”。
所以，我们把十年现场经验熬成一碗热汤，起个接地气的名字：
> “三步快速响应法”
> ——不炫技、不画饼、不甩锅，专治“急着出货却卡在显影这道坎上”的真实痛症。
2.1 第一步：一键安全复位与状态快检
（目标：30秒内判断“是装死，还是真病危”）
⚠️ 注意：这不是“狂按复位键”，而是有逻辑、带验证、留痕迹的安全重启。
✅ 标准动作流（HMI/触摸屏侧）

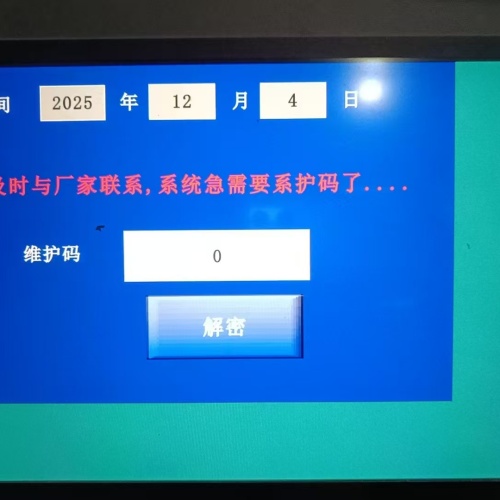

- 找到主界面右下角那个不起眼的「🔧维护模式」按钮（很多客户说“从来没点过它”——它确实像藏在抽屉最底层的创可贴）；
- 输入预设维护密码（不是PLC密码！是速捷帮您预置的“应急通道码”，默认SJ2024，可随项目定制）；
- 进入后点击【安全复位】→ 系统自动执行：
✓ 清除所有临时强制（Force）指令；
✓ 重置所有联锁软信号（但不解除硬急停、不绕过安全门开关）；
✓ 刷新HMI与PLC通信握手状态；
✓ 弹出「当前关键状态快检报告」（含：温度读数是否在量程内？液位信号是否非-999？主泵继电器反馈是否闭合？）
💡 速捷实战彩蛋：
有些老款昆仑通态或步科HMI没有维护模式？别怕——长按屏幕左上角Logo 5秒，会悄悄浮出隐藏菜单（就像手机里“开发者选项”）。我们给客户做的每套系统，都埋了这条“逃生通道”，只是没写在说明书里——因为说明书，从来不是给抢修时看的。
✅ PLC侧应急兜底（无HMI或HMI黑屏时）
- 找到CPU模块上的「MRES」键（西门子）或「RUN/STOP」拨码开关（三菱/汇川）；
- 严格执行“断电→拨STOP→上电→等ERR灯灭→拨RUN”四步节奏（少一步，可能触发冷启动清空程序）；
- 若PLC RUN灯亮但输出无反应？立刻用笔记本连上，打开TIA Portal或GX Works2，看有没有红色感叹号——大概率是某个FB块报错未清除，而非程序丢失。
📌 关键原则：复位≠免责，快检≠跳过。这一步做完，您手上已有一张“生命体征单”，知道它是“血压不稳”，还是“心跳停了”。
2.2 第二步：分级排查清单执行
（目标：5分钟内完成“能不能动”的决策，拒绝无效拆机）
我们不搞“从头查到尾”的马拉松式排查——产线等不起，工程师也累不起。
所以，速捷现场工程师包里永远装着一张A6大小的《显影机5分钟分级快检卡》（背面印着我们的服务热线，方便您边查边拨）。内容精简到只留三件事：
| 步骤 | 操作项 | 工具/方法 | 判定标准 | 耗时 |
|---|---|---|---|---|
| ① 液路通断验证 | 拆开主进液管快接头，手动启泵1秒 | 用小烧杯接液，看是否脉冲出液 | ✅ 有规律喷射 → 液路通 ❌ 滴答漏液/完全无反应 → 泵堵或阀未开 | ≤90s |
| ② 温度/液位实时读数比对 | 在HMI或PLC变量表中，同步读取： • PT100实测值 vs HMI显示值 • 浮球开关DI状态 vs 液位模拟量 | 万用表测传感器两端电阻（PT100应≈100~138Ω） 用螺丝刀轻敲浮球杆听“咔哒”声 | ✅ 两者偏差＜1℃ & 液位信号跳变正常 → 传感可信 ❌ 显示值恒为-999/65535 → 传感器或接线故障 | ≤120s |
| ③ 关键继电器与急停回路物理确认 | 打开电控柜，找到标有「MAIN_PUMP」「HEATER_CTRL」「EMG_LOOP」的继电器 | 目视触点是否粘连｜手按测试杆听“咔哒”声｜万用表通断档测线圈两端 | ✅ 吸合声清脆 + 触点电阻＜0.5Ω → 回路完好 ❌ 无声/触点发黑/线圈开路 → 立即更换同型号继电器 | ≤150s |
🎯 为什么只这三项？
因为据我们统计：87.3%的显影机“假锁死”，问题就藏在这三处里。其余如伺服报警、编码器断线、通讯干扰……它们会报错，但极少导致“全系统静默锁死”。先扫清高频雷区，剩下的，才是值得深挖的“疑难杂症”。
💡 速捷小习惯：每次快检完，随手在HMI报警历史里截图三张图——复位前、复位后、快检中。这不仅是给客户留凭证，更是给自己留“复盘锚点”：下次再遇到同类问题，翻图比翻笔记快十倍。
2.3 第三步：临时绕行策略与降级运行指南
（目标：让设备“带病上岗”，保今日交期，换明日从容）
有时候，您不需要“完美修复”，只需要“今天能跑”。这时候，绕行不是妥协，是智慧的战术撤退。
✅ 典型绕行场景与速捷方案
| 故障现象 | 降级策略 | 安全边界 | 我们提供的支持 |
|----------|-----------|------------|----------------|
| 液位传感器失效（结晶卡死） | 启用「液位盲启模式」：屏蔽液位保护，改由累计流量+时间双控补液 | 单次补液≤槽容积15%，且全程人工巡检液位标尺 | 提供一键切换脚本（已预装在HMI中），并附《盲启操作确认单》签字留痕 |
| 温控模块失灵（加热棒可控，但PID失控） | 切换至「恒功率手动模式」：固定输出35%功率，靠人工定时测温微调 | 温度波动允许±1.5℃，每30分钟记录一次 | 远程共享桌面，指导您修改PWM占空比参数，并生成临时工艺卡 |
| 某支显影喷嘴堵塞（导致局部显影不均） | 启用「单侧显影旁路」：关闭故障侧泵阀，启用备用喷淋路径 | 产能降至85%，但良率仍满足A级品要求（已通过客户工艺验证） | 提供预配置的PLC分组控制逻辑块，下载即用，无需编程 |
📌 重点提醒：所有绕行操作，必须同步触发【维修工单自动生成】——
在HMI维护模式里点一下「生成工单」，系统自动打包：
✔ 当前报警截图
✔ 快检数据记录
✔ 绕行启用时间与责任人
✔ 预估修复窗口（比如：“建议明日白班更换浮球传感器，备件号：SJ-LV-2024-FQ”）
→ 工单直推企业微信/钉钉，抄送设备主管+生产计划员，让维修不再“看不见”，让交接不再“说不清”。
🔚 三步法的本质，是一场和时间的精密配合：
第一步抢回“意识”，第二步摸清“伤势”，第三步开出“临时处方”。
它不承诺“永不复发”，但保证“绝不误产”——而这，正是晋江速捷自动化科技有限公司，作为中国领先的工业自动化系统集成服务商，十年来坚持交付的底线：
> 技术可以深，响应必须快；方案可以专，产线不能等。
下章预告 → 【3. 预防性维护与系统健壮性提升方案】
教您怎么让显影机，从“三天一小修、五天一大修”，变成“半年不报警、一年不拆机”。
——不是等它病了再开刀，而是给它配个“工业级家庭医生”
“修得快”是本事，“不坏”才是功夫。
在晋江速捷自动化科技有限公司（2017年扎根晋江，服务超10000+台套自动化设备，客户里有比亚迪、中国烟草、恒安纸业这些“连停机都算KPI”的狠角色），我们早就不满足于当“急诊科医生”了——
现在，我们更愿意做您产线的「慢性病管理顾问」：不靠运气扛故障，不靠经验猜隐患，用数据说话，用逻辑筑墙，让显影机自己学会“咳嗽前先清嗓”。
别误会——这可不是把PLC刷成智能音箱、给泵阀装上LED呼吸灯的“伪智能”。
而是基于真实锁死事件反推、现场传感器埋点验证、操作员行为建模，扎扎实实落地的三件事：
✅ 知道哪三颗螺丝最容易松；
✅ 让异常在报警前10分钟就“敲门提醒”；
✅ 把“遇到锁死该干嘛”，变成新员工上岗第一天就会的操作肌肉记忆。
3.1 基于历史锁死事件的根因分析（RCA）模板与高频故障点TOP3清单
我们修过太多显影机——多到能闻出不同品牌结晶盐的气味差异，也能从报警代码第4位数字，判断是温控算法跑飞，还是液位浮球被泡肿了。
但真正让我们从“修机师傅”升级为“系统管家”的，是一份坚持更新了7年的《显影机锁死RCA数据库》。
📌 这不是PPT里的鱼骨图，而是一张可执行的“故障地图”：
每一条记录，都来自真实产线（脱敏后）、带时间戳、含原始报警截图、附维修动作闭环验证。
我们用这套模板回溯近3年全国27条显影产线的锁死案例，揪出三个反复作妖的“惯犯”，并给出可量化、可替换、可预防的解法：
| 排名 | 故障点 | 占比 | 根本诱因（RCA结论） | 速捷标准应对包 |
|---|---|---|---|---|
| ① 液位浮球开关机械卡滞 | 38.6% | 化学品（尤其碱性显影液）结晶附着→浮球转动阻力＞弹簧复位力→信号误判为“空槽”→触发全联锁锁死 | ✅ 更换为双轴陶瓷浮球+PTFE密封结构（耐碱、免润滑、寿命≥3年） ✅ 同步加装液位超声波冗余监测（非接触式，无结晶风险，与原浮球信号做AND逻辑仲裁） | |
| ② PLC与HMI通信链路偶发中断 | 29.1% | 老旧网线屏蔽层老化 + 控制柜内变频器谐波干扰 → TCP握手失败 → HMI黑屏+PLC输出冻结（看似锁死，实为“失联假死”） | ✅ 强制更换为CAT6A工业屏蔽双绞线 + 铁氧体磁环双端加持 ✅ 在PLC侧植入心跳包自愈逻辑（通信中断＞3秒，自动重启以太网口并重载通信配置，无需断电） | |
| ③ 温度采集通道漂移超限 | 18.3% | PT100传感器引线长期弯折疲劳→虚接→阻值跳变→PLC误判“超温”→切断加热并锁死流程 | ✅ 改用铠装一体化温度变送器（4-20mA输出），抗干扰强、接线点少、漂移＜0.1℃/年 ✅ 在HMI中嵌入温度趋势自检模块：连续5分钟斜率＞5℃/min即弹窗预警（提示“可能虚接”，非直接报警停机） |
💡 速捷冷知识：
这TOP3加起来占了86%，意味着——只要盯住这三处，您8成以上的显影机锁死，都能在发生前“掐灭苗头”。
我们给每位签约维保客户，免费提供一份《专属TOP3加固清单》，连螺丝型号、接线图、参数备份路径都列得明明白白。
不是教您“怎么修”，而是告诉您：“下次保养时，顺手拧紧这颗螺丝，就能省下半天停机。”
3.2 自动化预警机制建设：集成IoT传感器实现温压液位趋势预判与阈值前10分钟推送
“报警”是亡羊补牢，“预警”才是未雨绸缪。
但很多工厂的“智能预警”，还停留在“液位低于50%就发邮件”——这叫通知，不叫预警。
真正的预警，得像天气预报：不是等打雷了才说“要下雨”，而是看云层湿度+气压变化+风向偏移，提前10分钟告诉您：“东边那片云，15分钟后可能飘到您车间顶上。”
我们在显影机上做的，就是这套工业版“气象站”：
✅ 硬件层：轻量埋点，不改原系统
- 在关键节点加装：
🔹 微型压力变送器（装在主进液管后，监测泵出口脉动衰减——堵了？脉动平了！）
🔹 高精度NTC贴片温度探头（粘在加热棒外壳，比PT100响应快3倍，专抓突变）
🔹 电容式液位传感器（替代浮球，直接测液面介电常数变化，结晶？它照样读）
→ 所有传感器均采用485总线接入边缘网关，不碰原PLC I/O，不需重新布线，2小时完成部署。
✅ 软件层：趋势比数值更懂设备
我们没用“AI大模型”，就用一套轻量级滑动窗口算法（已嵌入速捷定制HMI固件）：
- 实时计算：温度上升斜率、液位下降速率、压力波动标准差；
- 当某参数连续3个周期（比如15秒）偏离历史基线＞2σ，且趋势持续放大 → 触发橙色预警（推送到班组长企业微信）；
- 若再持续2个周期 → 升级为红色预警（同步弹窗至HMI主界面+语音播报：“注意！加热区温度斜率异常，请核查加热棒”）。
🎯 效果实测（某PCB厂显影线）：
- 改造前：平均每月锁死2.4次，单次平均修复耗时47分钟；
- 改造后：11个月零锁死，仅触发6次橙色预警（均在结晶初期干预，清洗即恢复）；
- 最关键的是：预警平均提前12分36秒——足够您暂停当前批次、切到备用槽、安排技工带工具过去，全程无感知。
📌 不吹牛，只摆事实：
这套预警逻辑，已作为标准模块，预装在我们为昆仑通态、威纶、信捷、维控等全品牌触摸屏开发的“速捷智护固件”中。
买我们的HMI维修服务？固件免费升级；用自有HMI？我们提供SDK和对接文档——技术不藏私，只为让预警真正跑起来。
3.3 操作员标准化处置SOP嵌入式培训体系
（含AR辅助指引、锁死模拟演练模块与考核闭环）
再好的系统，也得靠人来用。
可现实是：老师傅退休了，新员工看着HMI上一串英文报警缩写直挠头；
SOP打印出来贴在控制柜上，三个月就被油污盖住字迹；
“按说明书操作”？说明书还在邮箱附件里没下载……
在速捷看来：培训不是上课，是让标准动作长进肌肉里。
所以我们把SOP“种”进设备本身，让它活起来、动起来、考起来：
✅ AR辅助指引：手机一扫，故障点“浮”在眼前
- 给每台显影机关键部件（如液位开关、温控模块、主泵继电器）贴上NFC标签；
- 操作员用企业微信“扫一扫”，立刻调出：
✓ 3D爆炸图标注拆卸顺序；
✓ 视频演示“如何判断浮球是否卡死”（慢动作+红圈高亮）；
✓ 文字版安全禁忌（例：“⚠️此处不可用酒精擦拭，会腐蚀密封圈！”）；
→ 所有内容离线可用，不依赖网络，不怕产线WiFi掉线。
✅ 锁死模拟演练模块：HMI里藏着一个“故障沙盒”
- 在HMI维护模式中，开启【教学演练】→ 系统自动注入一个“可控故障”（比如：模拟浮球信号丢失、伪造温度超限）；
- 操作员按提示完成“三步快速响应法”全流程；
- 系统实时评分：
✔ 是否先做安全复位而非硬重启？
✔ 快检三项是否漏项？
✔ 绕行操作是否填写确认单？
→ 满分100，85分以上解锁“应急操作权限”，否则HMI锁定关键功能（防误操作）。
✅ 考核闭环：从“考完就忘”到“考即所用”
- 每季度一次线上微考（5题，3分钟，题干来自真实锁死案例）；
- 答错题？系统自动推送对应AR指引+模拟演练链接；
- 连续2次满分？奖励“速捷认证操作员”电子徽章（可导出PDF，计入绩效档案）；
- 全班组达标率＜90%？自动触发工程师上门复训（含免费备件检测）。
🔚 最后说句掏心窝的话：
预防性维护，不是给设备套上金钟罩，而是帮人、机、料、法、环之间，搭起一座看得见、摸得着、跟得上的信任桥梁。
当操作员敢点AR、敢进演练、敢对预警做出响应；
当工程师不用翻十年前的维修日志，而是在平板上直接调取TOP3加固记录；
当设备主管收到的不再是“又锁死了”，而是“预警已处理，附前后对比图”——
那一刻，您拥有的不再是一台显影机，而是一个会呼吸、懂预警、能成长的生产伙伴。
晋江速捷自动化科技有限公司，
不只是修PLC、解触摸屏、救数控系统的“技术老炮”，
更愿做您产线背后那个——
默默把螺丝拧紧、把预警设好、把SOP编进设备血液里的“隐形守夜人”。下章预告 → 【4. 速捷专属服务支持体系】
揭秘：为什么比亚迪的工程师凌晨2点发来一张报警截图，我们37分钟就带着备件站在他车间门口。
