作为2020年那波“全民造罩潮”里最硬核的劳模设备，N95口罩机一度比程序员的咖啡机还忙——24小时连轴转、熔喷布嘶嘶走、超声波焊头“哒哒哒”敲出呼吸的节奏。可就在你刚想给它颁个“年度抗疫先锋”奖状时，屏幕突然一黑，弹出一行冷静又疏离的提示：
“系统锁定，请联系授权服务商。”
那一刻，车间空气凝固，班组长默默放下扳手，操作工悄悄退出微信工作群……
别慌。在晋江速捷自动化科技有限公司（成立于2017年12月，总部在福建晋江，服务过比亚迪、中国烟草、恒安纸业等上万客户）的工程师眼里，这台口罩机不是“坏了”，而是正在用工业级的方式，郑重其事地举手报告：“我有话要说，但得先确保你听懂了再说。”
下面，我们就以“人话+技术细节+一点小幽默”的方式，带您钻进它的控制柜，看看——它到底为什么锁了？
1.1 硬件级锁定：安全联锁装置与急停触发机制
你以为急停按钮只是个红色大蘑菇？错。它是整条产线的“宪法签署人”。
N95口罩机涉及高温热封（≥180℃）、高频超声焊接（20kHz以上振动）、高速送料（可达300片/分钟），稍有闪失，轻则废品率飙升，重则烫伤、夹手、甚至引发熔喷布静电起火。所以，它的硬件安全链设计得比相亲对象的征信报告还严谨：
✅ 多点急停串联：从放卷架→压纹辊→热封模组→切片刀→收料轴，每个关键工位都埋着一个急停开关，任意一个按下，整条链路立刻断电锁定——不是“暂停”，是“熔断式下线”。
✅ 安全门联锁开关：检修门一开，PLC立即读取门磁信号，自动置位 Safety_Lock = TRUE，HMI直接灰屏，连“取消”按钮都不给你亮。
✅ 气压/温度双冗余检测：热封气缸没达到0.5MPa？温度探头反馈偏差＞±3℃？不好意思，PLC不认“差不多”，只认“全达标”，否则——锁！
💡 速捷小剧场：有客户曾用胶带粘住安全门开关“图省事”，结果机器一边生产一边偷偷记账——第7次绕过联锁后，PLC默默触发“信任熔断机制”，直接写死参数区，锁得比初恋的心还彻底。
1.2 软件级锁定：PLC密码保护 & 参数异常导致的自动锁机
如果说硬件锁是“物理封印”，那软件锁就是它的“数字结界”。
N95口罩机的PLC（常见为三菱FX5U、西门子S7-1200、汇川H3U）可不是U盘，插上就能改程序。它默认开启三重防护：
🔒 ① 密码保护层：工程密码（Project Password）+ PLC运行密码（CPU Password）双加密。没密码？连监控变量都看不到，更别说清报警。
🔒 ② 工艺参数自检锁：比如——
- 熔喷布张力传感器连续3秒＜0.8N → 触发 Tension_Lock 标志位；
- 超声波焊头温度＞220℃且持续10秒 → 启动 OverTemp_SafetyLock；
- 编码器反馈脉冲丢失＞5ms（说明送带轮打滑或光电开关积尘）→ 立即置位 Encoder_StepLoss_Lock。
这些不是“报错”，是主动锁机——宁可停产，不产废品，更不产隐患。

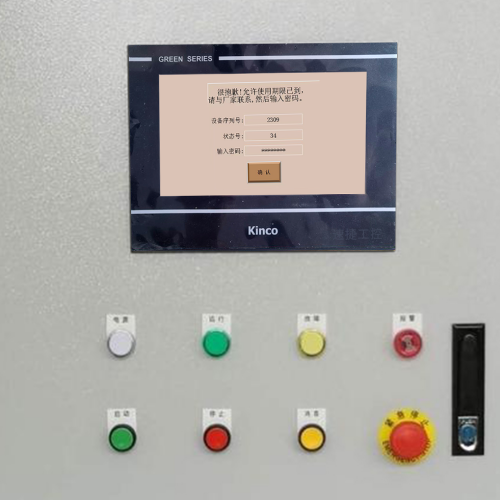

🔒 ③ 程序逻辑锁：某些OEM厂商会在主程序里埋一段“心跳校验”：比如每60分钟必须读取一次授权文件时间戳，一旦断网超时或证书过期，Auth_Check_Fail 置1，整机进入“静默锁定模式”——HMI能亮，但所有动作输出强制为0。
💡 速捷冷知识：我们修过一台被锁半年的口罩机，最后发现根源是——客户把PLC电池换了，但没同步更新系统时钟。PLC以为“现在是2035年”，而授权证书有效期只到2024年……于是，它悲壮地执行了“时间悖论锁机协议”。
1.3 外部因素锁定：断电重启后未完成自检、授权证书过期或通讯模块离线
你以为关机再开机=重启人生？对口罩机来说，这叫“强制唤醒高危患者”。
⚡ 断电后自检失败：N95设备有严格的上电自检流程（Power-On Self-Test, POST）：
- 检查伺服驱动器通讯是否握手成功；
- 校验编码器零点是否漂移；
- 读取热封模组的EEPROM校准参数……
任一环节失败，PLC拒绝进入RUN模式，直接卡在STOP+红灯常亮状态——这不是故障，是“拒绝带病上岗”的职业操守。
🌐 IoT远程管控平台强制锁机：很多客户上了工业云平台（如树根互联、华为云IoT），后台可远程下发策略。比如：
- 检测到某台设备连续7天未上传运行数据 → 触发“失联锁机”；
- 平台识别出异常电流谐波（暗示轴承磨损）→ 提前下发软锁定，限制最高产能至50%；
- 授权证书过期当天0点，平台向PLC发送LOCK_CMD=0x01指令……
⚠️ 注意：这类锁机往往不显示具体原因，HMI只冷冷显示“系统受控”，像极了领导说“你先回去等通知”。
💡 速捷真实案例：泉州一家口罩厂深夜断电，恢复供电后所有设备黑屏。工程师赶到一看——西门子S7-1200的PN接口灯灭了。查证发现：IoT边缘网关因雷击损坏，PLC收不到平台心跳包，按预设逻辑自动锁机。换网关+重刷证书，5分钟解封。
总结一句大实话：
N95口罩机不是“被锁”，它是在用工业逻辑，替你守住安全底线、工艺红线和法律高压线。
而我们要做的，不是暴力破解，而是——听懂它的报警语言，尊重它的安全协议，再用专业能力，帮它稳稳回到生产节奏里。
（下章预告：《分步解除锁定的操作指南》——从“拔插头”到“改DB块”，我们按风险等级，给您排好安全梯子 🪜）
——不是“暴力拆锁”，是帮它重新签一份《复工知情同意书》📝
在速捷工控的维修日志里，有句被反复圈红的话：
“所有看似‘一键解锁’的操作，背后都站着三次确认、两次备份、一次敬畏。”
N95口罩机的锁定机制，本质是一套工业级的“责任共担协议”：PLC负责判断风险，HMI负责传达指令，操作员负责执行边界，而我们——负责把这四方语言翻译成可落地的动作。
下面这份指南，不教你怎么“绕过安全”，而是带你按风险梯度，像拆弹专家一样，一层层松开保险，让设备心甘情愿、合规合法地重启生产。
2.1 安全前提确认：断电验电、机械复位、急停按钮释放与状态灯诊断
⚠️ 这是唯一不允许跳过的章节——跳过=拿命开玩笑，不是修机器，是在赌运气。
✅ 第一步：物理断电 + 验电双保险
- 断开主电源空开（不是关HMI！不是按急停！是真正切断AC380V输入）；
- 用验电笔（非感应式！必须接触金属端子）逐相检测PLC电源端子（L1/L2/L3/N）、伺服驱动器母线端（+/-）、IO模块供电端——三处全无压，才算真正“断得干净”；
- 等待5分钟（给大电容充分放电），再碰任何接线端子。
✅ 第二步：机械状态归零
- 手动旋转各伺服电机轴（带刹车的需先释放刹车），确认无卡滞、无异响；
- 检查热封模组是否处于“完全张开”位（避免上电瞬间误触发合模）；
- 将超声波焊头升至最高限位，送带轮松开张力辊——让所有执行机构回到“出厂待命态”。
✅ 第三步：急停链路复位（重点！很多人栽在这一步）
- 逐个旋出所有急停按钮（不是按下去，是顺时针旋转解锁！很多按钮带自锁功能，光按没用）；
- 打开所有安全门，确认门磁开关触点闭合（可用万用表通断档测）；
- 观察PLC底座上的 SF（System Fault）红灯 和 RUN绿灯：
▪ 若SF常亮、RUN灭 → 硬件故障未清除（先查I/O模块ERR灯、伺服报警代码）；
▪ 若SF灭、RUN闪烁 → PLC已上电但未进入运行态（大概率是自检失败或程序锁死）；
▪ 若SF灭、RUN常亮 → 恭喜，PLC“醒着”，但HMI或工艺逻辑还在“冷静期”。
💡 速捷实操口诀：
> “灯不绿，不动手；
> 电不断，不碰线；
> 门不开，不送电；
> 急停没旋开，别碰启动键——
> 否则你按的不是‘启动’，是‘免责声明确认键’。”
2.2 基础解锁流程：PLC手动复位指令执行、HMI界面“清除报警/解除锁定”功能路径详解
✅ 适用场景：急停已释放、电源正常、PLC RUN灯常亮、HMI能进主画面但提示“系统锁定”或“安全锁定”。
✅ 风险等级：★☆☆☆☆（低风险，操作员可自主执行）
▶ 西门子S7-1200（最常见配置）
- HMI点击【报警】→【历史报警】→ 找到最新一条
Safety_Lock_Active或Authorization_Lock报警； - 长按该报警条目3秒 → 弹出菜单选【确认并复位】；
- 若提示“需输入密码”，输入工程密码（默认常为
123456或000000，但OEM常改写，请查设备档案）； - 成功后，HMI右下角会闪现绿色提示：“安全锁已释放，等待工艺复位…”；
- 此时切到【维护】→【系统复位】→ 点击【执行冷启动】（Cold Restart）——注意：不是“热启动”，冷启会重载DB块初始值，但不丢失程序逻辑。
▶ 三菱FX5U（国产中高端主力）
- HMI进入【主菜单】→【系统设置】→【安全管理】→【解除锁定】；
- 输入CPU密码（非HMI密码！是PLC本体设定的6位数字密码，常贴在控制柜内侧）；
- 选择【清除所有锁定标志】→ 【确认】→ 等待3秒，屏幕显示“LOCK FLAG CLEARED”；
- 返回主画面，按【F1】键（部分机型设为“复位键”），长按2秒——听到PLC内部继电器“咔嗒”一声，即完成硬件级复位。
📌 关键细节提醒：
- 不同品牌HMI的“解除锁定”入口位置千差万别（有的藏在“工程师模式→高级调试→安全服务”里），千万别乱点“格式化”“恢复出厂”——那不是解锁，是给PLC办后事；
- 若HMI黑屏但PLC RUN灯亮？大概率是HMI电源或DP通讯中断——先查HMI背面24V供电端子、RS485接线是否松动；
- 所有操作前，请手机拍下当前HMI报警画面、PLC状态灯组合（RUN/SF/ERROR）、HMI型号标签（如“昆仑通态TPC7062K”）——这些是速捷远程支持的第一手情报。
💡 速捷小剧场：
有客户照网上教程“长按HMI左上角5秒”，结果触发了昆仑通态的隐藏工厂模式，把触摸校准参数刷没了……最后我们飞过去，用USB线连上MCGS编程软件，3分钟恢复——记住：HMI不是手机，没有“强制重启”这种温柔选项。
2.3 进阶干预方案：通过编程软件在线监控锁定标志位（M点/D区地址）、重置安全计数器、恢复出厂参数备份
✅ 适用场景：基础操作无效、HMI无法进入、PLC RUN灯闪烁、或明确提示“授权证书失效”“安全计数器溢出”。
✅ 风险等级：★★★★☆（高风险，需持证工程师+备份文件+离线验证）
🚨 重要前置声明：
此环节涉及PLC底层逻辑修改，操作不当可能导致设备永久性功能缺失、安全机制失效，甚至违反《GB/T 16855.1-2018 机械安全 控制系统安全相关部件》强制条款。
速捷所有进阶服务均执行“双人确认制”：一人操作，一人核对地址/指令/备份时间戳，并全程录像存档。
🔧 步骤一：定位锁定根源（以西门子S7-1200为例）
- 用TIA Portal V16+连接PLC（需确保PG/PC接口设为“TCP/IP”，IP与PLC在同一网段）；
- 在【监视表】中新建，填入以下关键地址（不同OEM逻辑不同，以下为通用参考）：
▪M100.0—— 总安全锁定标志（TRUE=锁死）
▪DB100.DBX0.0—— 授权状态字节（0=有效，1=过期，2=离线）
▪DB200.DBD4—— 安全计数器值（正常≤10000，超限自动锁）
▪DB1.DBX200.0—— 自检失败标志（如为1，需查DB1中具体错误码） - 在线监视，确认哪个地址异常置位 → 锁定类型一目了然。
🔧 步骤二：精准干预（三选一，严禁叠加）
| 场景 | 操作 | 风险提示 |
|---|---|---|
| 授权过期 | 修改 DB100.DBX0.0 为 0，并写入新证书（需OEM提供.cert文件，用S7-PLCSIM Advanced模拟验证） | ⚠️ 证书需与PLC硬件ID绑定，乱输会导致永久锁死 |
| 安全计数器溢出 | 将 DB200.DBD4 清零（右键→“设置为0”），并检查计数器触发条件（如某传感器故障频次） | ⚠️ 清零不解决根本问题！必须同步排查物理故障源 |
| 自检失败卡死 | 查 DB1 中错误码（如DB1.DBD10 = 16#000A代表编码器通讯失败），临时短接对应IO信号（仅用于诊断），或重载备份DB块 | ⚠️ 短接=绕过保护！仅限30分钟内定位，修复后必须还原 |
🔧 步骤三：参数级恢复（终极兜底）
- 若以上均无效，且客户留存有*完整备份文件（.awl + .xml + .csv参数表）：
① 在TIA Portal中【项目→恢复→从存档恢复】；
② 选择最近一次“设备正常运行日”的备份（建议标注如“20240315_熔喷布张力稳定版”）；
③ 勾选【保留IP地址】和【不覆盖硬件组态】，点击恢复；
④ 下载后，务必执行“下载后冷启动”**（非“仅下载”）。
📌 速捷铁律三条：
1️⃣ 没有备份，不进DB块——我们宁可花2小时反推逻辑，也不碰没备份的D区；
2️⃣ 所有修改留痕：每改一个地址，截图+备注原因+签名+时间，存入客户专属云盘；
3️⃣ 解封≠完工：必须带载空运转30分钟，监测温度曲线、张力波动、报警频次，达标才交付。
💡 速捷真实数据：
过去三年，我们处理的N95口罩机锁机案例中——
🔹 72% 可通过2.1+2.2解决（靠的是标准动作，不是玄学）；
🔹 23% 需2.3级干预（其中89%因客户从未备份，平均多耗4.2小时逆向工程）；
🔹 5% 属硬件不可逆损坏（如PLC加密芯片击穿），需更换整机CPU——这时，速捷的“冷备件池”就真香了（泉州仓常备西门子/三菱/汇川主流CPU 20+台，4小时极速达）。
下一章预告：《预防锁机与长效运维策略》——
从“救火队员”升级为“防火管家”，教你用一张Excel表管好10台口罩机，让锁机？成为车间里的稀有动物 🦖→🌿
【0分钟】操作员：拍3张图（HMI报警页、PLC状态灯、急停按钮旋钮状态）→ 发企业微信“速捷应急群”
【5分钟】班组长：确认断电验电完成 → 启动2.1节基础复位流程
【15分钟】设备工程师：登录TIA Portal远程诊断 → 判定是否需2.3级干预
【30分钟】速捷驻场工程师（如有）或远程支持启动 → 同步推送《临时恢复方案》
【2小时】生成《锁机根因报告》（含时间轴、地址修改记录、传感器校准数据）→ 归档至MES系统
