各位模切一线的老师傅、产线扛把子、维保老司机——

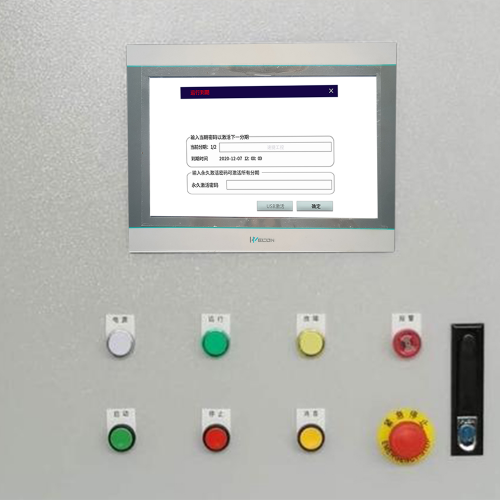

您有没有经历过：正干得热火朝天，机器“噗”一声，像被按了暂停键，刀模悬在半空，气缸纹丝不动，触摸屏上一行小字幽幽亮着：“Error 0x7F3A（翻译：我也不知道自己怎么了）”。
那一刻，不是心跳加速，是KPI在胸口蹦迪。

（晋江速捷自动化科技有限公司）

作为在晋江安营扎寨、专治各种“工业不服”的速捷工控（全名：晋江速捷自动化科技有限公司，2017年12月持证上岗，专注自动化系统“从出生到退休”的全周期陪跑），我们过去五年光是接到的自动模切机“猝停”求助电话，就快赶上泉州湾跨海大桥的钢缆总长了——累计超10000+例，其中不乏比亚迪产线的高速模切机、恒安纸业的高精度卫生巾模切单元、中国烟草某卷包厂的连续化裁切产线……

所以今天，咱们不讲虚的，直接掀开自动模切机的“西装外套”，看看它为啥突然“装死”。
（温馨提示：本文不含玄学，但含大量实操踩坑经验；不承诺“一招复活”，但保证“少走三步弯路”。）

1.1 电气系统故障：不是PLC叛逆，是它“饿了”或“懵了”

PLC不是神，是人写的程序+铁做的盒子——它也会低血糖、会耳鸣、会怀疑人生。

✅ 传感器失灵：比如光电开关被飞溅的胶屑糊住，误判“材料已断”，立马触发急停；或者接近开关因振动松动，信号时有时无，PLC反复收到“有→无→有→无”指令，直接进入“我选择静默”模式。
⚠️ 典型症状：无报警代码，但某工位动作永远差半拍；复位后能动两下，三秒后又卡住。

✅ PLC异常：不是烧了，往往是“程序逻辑崩了”——比如某段梯形图里，一个未置位的中间继电器被当成了启动条件，结果整个循环卡在“等待一个永远不会来的信号”上；又或者掉电瞬间没保存好状态，重启后寄存器全归零，设备以为自己刚出厂。
💡 速捷实战Tip：我们曾帮一家印刷包装厂修过一台西门子S7-1200，停机原因竟是——客户自己改了个计数器上限值，从9999改成99999，结果INT数据类型溢出，整个主程序跳转失效。PLC没坏，只是“算错了人生”。

✅ 电源波动：别小看那0.5秒的电压跌落！模切机伺服驱动器对电压敏感度堪比咖啡师对水温——±2V都可能触发欠压保护。而车间里焊机一启、空压机一喘，电网就跟着打个嗝。
🔍 检查建议：别只看主进线，顺手测下PLC供电端子（尤其是24V DC），用示波器抓个波形，常能揪出“隐形杀手”。

1.2 机械结构问题：刀模不会说话，但它卡得很有态度

电气是大脑，机械是肌肉——肌肉抽筋了，脑子再清醒也抬不起腿。

✅ 刀模卡阻：最常见，也最容易被忽略。不是刀钝了，而是废料没及时清，叠在模切底板上越堆越高，下一次下压时，“咔”一声顶住——此时压力传感器可能还没来得及报警，PLC却已收到“超限力矩”信号，果断停机保命。
🔧 真实案例：某纺织辅料厂模切机隔三差五停，查了一周电路，最后发现是模切废料回收槽堵了，废边卷成团卡在传送带入口，每次推料时都被顶回，形成“假性卡模”。

✅ 传动带/同步带断裂或打滑：尤其多见于老旧设备。齿形带磨损后齿距微变，编码器反馈脉冲与实际位移对不上，PLC判定“位置偏差超限”，温柔地给您一个“Safety Stop”。
❗ 注意：有些断裂是“隐性”的——表面完好，内部纤维已疲劳分层，一遇加速度就“假装还在转”，实则丢步。

✅ 气动元件失效：气缸密封圈老化漏气、电磁阀阀芯卡滞、节流阀调太紧导致动作迟缓……这些都会让某个执行动作慢半拍，PLC等不到确认信号，默默进入“超时保护”。
🔧 小动作诊断法：听——正常气路是“嗤—嗒”干净利落；异常时会有“嘶…嘶…噗…”的漏气声，或电磁阀“哒哒哒”反复吸合却不动。

1.3 软件与参数异常：代码没bug，但人有bug

最扎心的真相：很多“系统崩溃”，源头是一次手抖、一次复制粘贴、一次没看版本号的升级。

✅ 程序中断：比如某段子程序被意外删除，或跳转指令指向了空白地址；更隐蔽的是“看门狗超时”——主循环卡在某个死循环里（比如等待一个永远不来的I/O信号），PLC看门狗定时器没被喂，强制复位。
🛠️ 速捷解法：我们支持全品牌PLC（西门子/三菱/台达/汇川/欧姆龙等20+）的程序反推逻辑说明服务——哪怕原程序完全丢失、加密锁死，也能根据设备动作反向还原控制逻辑，让产线“失忆后还能认路”。

✅ 参数误设：伺服电子齿轮比输错一位数、模切压力阈值设成“0.01MPa”（实际需3.5MPa）、通讯波特率从115200错配成9600……这些参数本身不报错，但会让设备“努力做错事”，直到撞墙才停。
📌 提醒：每次修改参数，请务必记录“改了啥、为啥改、谁改的、啥时候改的”——别等停机了，才发现上周实习生调的“加速时间”是默认值的10倍。

✅ 通讯中断或版本兼容性问题：HMI和PLC之间“聊着聊着就失联”，可能是DP总线终端电阻松了；也可能是新换的威纶屏固件升了级，但PLC里的通讯协议库还是旧版，双方语言不通，干脆罢工。
🔐 冷知识：我们修过一台发那科数控模切机，停机原因是——客户把原厂HMI换成国产屏后，没更新PLC侧的“屏幕ID绑定参数”，系统认定“非法外挂”，直接锁死主轴。

🌟 速捷小结一句真话：
自动模切机从不“突然”停机——它只是把前面埋的雷，挑了个最尴尬的时间点，精准引爆。
所以与其等它倒下再抢救，不如趁它还“哼着小曲儿干活”，定期给它做个“心电图+血常规+心理评估”（即：电气绝缘测试+机械紧固点检+参数备份校验）。
下一章，我们就聊聊：机器已经躺平了，你第一口呼吸该往哪儿吸？——《应急响应与诊断流程》，马上开工。

各位正在产线蹲守、手捏万用表、脚踩绝缘垫的战友——
此刻，模切机已静默，报警灯在幽幽发红，隔壁工位的同事探头问：“修好了没？”
您心里默念三遍：“它不是坏了，是累了；不是叛逆，是求救。”
——而速捷工控（晋江速捷自动化科技有限公司，2017年12月持证上岗，专注工业自动化“全生命周期陪跑”）想说：
> ✅ 停机不可怕，可怕的是边喊“快复位！”边把急停按钮当咖啡机按钮按；
> ✅ 报警不可怕，可怕的是抄起螺丝刀就拆PLC，结果发现——您拆的是昨天刚换的新模块，而故障点其实在3米外一根被压扁的编码器线缆。

所以这一章，我们不教您“怎么赌一把”，而是给您一套带呼吸节奏的诊断流程：像老中医号脉一样，先稳住气，再分层探，最后动刀——安全、高效、不背锅。

2.1 安全优先：急停确认、能量隔离与风险评估——这不是流程，是底线

⚠️ 先划重点：所有维修动作，必须建立在“人不受伤、设备不二次损伤、事故不升级”这三条铁律之上。
别笑——我们真见过老师傅徒手拽带电伺服线，结果电弧一闪，焊花溅进袖口……那不是炫技，是拿KPI换烫伤膏。

✅ 第一步：确认急停状态是否真实有效
- 不是看按钮有没有拍下去，而是——
▪️ 拍下后，听：主接触器是否“咔嗒”一声彻底断开？
▪️ 测：PLC输入端子I0.0（急停信号）是否为“0V”（低电平有效）？
▪️ 查：HMI或PLC状态寄存器里，Emergency_Stop_Flag 是否为 TRUE？
> 💡 速捷冷知识：某客户连续三天停机，查到最后发现——急停按钮弹簧失效，表面按下，内部触点虚接，PLC时而收到信号、时而收不到，设备就在“生与死”之间反复横跳。

✅ 第二步：执行标准能量隔离（LOTO）
别只拉总闸！模切机是“多能战士”：
- ✅ 主电源（380V AC）→ 断开并上锁挂牌
- ✅ 控制电源（24V DC）→ 拔掉开关电源输出端子（很多PLC靠它续命，不断电=逻辑还在偷偷跑）
- ✅ 气源 → 关闭主气阀 + 排空储气罐 + 锁定气动执行器进气口（防误动作夹手！）
- ✅ 液压/真空源（如有）→ 同样泄压+锁定
> 📌 提醒：我们服务过一家食品厂，维修员断了电，却忘了关真空泵，结果模切台面突然“噗”一声吸住操作员手套——幸亏反应快，但教训够写一页SOP。

✅ 第三步：现场风险评估（30秒快速版）
掏出手机，打开备忘录，默问自己三句：
1️⃣ “刀模现在悬在半空吗？会不会因重力突然下落？” → 若是，先手动释放液压/气动保持压力；
2️⃣ “伺服电机还带电抱闸吗？断电后会自由滑动吗？” → 查手册确认抱闸逻辑，必要时外接DC24V维持制动；
3️⃣ “有没有未释放的残余能量？比如张力辊弹簧、飞轮惯性、电容储能？” → 用万用表直流档测母线电容两端电压，确认＜36V再碰！

✅ 速捷原则：宁可多花2分钟做隔离，也不省10秒冒风险。
——毕竟，修机器是本事，保平安是本分。

2.2 分级排查法：从报警代码解读 → 外围信号检测 → 核心模块验证

别一上来就拆PLC！就像感冒不该先开颅——咱们按“由表及里、由简入繁、由软到硬”的三级漏斗，层层筛。

🔹 第一层：报警代码不是天书，是设备写的“求救短信”

✅ 先看HMI/操作面板第一行闪烁文字（不是小字备注！），例如：
ALM 452: Axis Y Overload → 直指Y轴伺服过载，不用查温度传感器，先盯伺服驱动器LED灯和电流读数；
PLC_ERR: Watchdog Timeout → 说明程序卡死，立刻查主循环周期、有无未处理中断、通讯是否中断；
SENSOR_FAULT: Photo_03 No Signal → 找光电开关03号，擦镜头、测供电、量输出电平，三步到位。
❌ 别信“Generic Error”这种模糊提示——它是系统懒得说话，您得逼它说清楚。
💡 速捷工具箱：我们自研了一套《模切机报警速查映射表》（覆盖西门子/三菱/新代/广数等主流品牌），输入代码，自动弹出：可能原因、检测点位、典型波形图、甚至对应PLC地址。修机时，比百度快3倍。

🔹 第二层：外围信号检测——用“感官+工具”做交叉验证

PLC只是裁判，真正干活的是传感器、电磁阀、编码器这些“运动员”。它们的状态，PLC说了不算，您得亲自验：

信号类型	快速检测法	速捷实操Tip
数字量输入（DI）	万用表测端子对COM电压：24V=ON，0V=OFF；再用手遮/放光电开关，看电压是否跳变	✅ 注意：有些PLC输入是“漏型/源型”混用，测前先看接线图！我们曾帮客户揪出故障——不是传感器坏，是PLC输入模块选错类型，信号根本进不去
模拟量输入（AI）	万用表测4–20mA回路电流（串入测量），或0–10V端子电压；对比HMI显示值是否线性匹配	✅ 模切压力传感器最怕接线松动——轻轻晃动接线端子，看数值是否跳变，90%的“压力忽高忽低”都源于此
脉冲信号（编码器/高速计数）	示波器抓波形：看是否规则方波、有无毛刺、占空比是否50%、频率是否随速度变化	✅ 别用万用表测编码器！它只能告诉你“有电”，不能告诉你“信号正不正”。我们标配便携式信号分析仪，3秒判别AB相序、Z相定位、抗干扰能力

🌟 关键思维：“信号没来” ≠ “传感器坏了”，可能是：线断了、端子松了、电源掉了、屏蔽层破了、甚至——有人把线接到隔壁设备上了。
（别笑，这是真实案例，某厂HMI黑屏，查了一上午，最后发现网线插在隔壁空调控制器上……）

🔹 第三层：核心模块验证——PLC、驱动器、HMI，谁才是“真凶”？

当外围信号都正常，问题大概率藏在“大脑”或“神经中枢”里：

✅ PLC本体检查三件事：
▪️ 电源灯（POWER）是否常亮？
▪️ 运行灯（RUN）是否亮？若灭，查STOP原因（电池没电？程序错误？）；
▪️ 通讯灯（COMM）是否闪烁？不闪→查DP头、终端电阻、IP地址、波特率。
> 💡 速捷秘籍：S7-1200停机后，先连TIA Portal看“诊断缓冲区”，里面藏着过去72小时所有异常事件，比报警记录更全——包括“某次下载失败”“某模块固件不兼容”这类隐形雷。
✅ 伺服驱动器排查四步：
▪️ 查面板报警码（如AL007=编码器通信异常）；
▪️ 测母线电压是否稳定（±10%内）；
▪️ 拔掉电机动力线，空载上电，看能否正常使能；
▪️ 换同型号驱动器“对调测试”——若故障转移，则原驱动器坏；若还在原机，则查电机或编码器。
✅ HMI故障判断两招：
▪️ 拔掉HMI与PLC通讯线，单独上电——若屏幕亮但无画面，大概率屏坏；若完全黑屏，先测电源输入；
▪️ 用PC装相同组态软件，通过USB或以太网直连HMI，尝试“在线模拟”——若能连上且画面正常，说明HMI没坏，是通讯链路问题。
> 🛠️ 速捷支持全品牌触摸屏（威纶/昆仑通态/西门子/信捷等20+）解密与编程——哪怕密码丢了、程序加密了、屏彻底黑了，我们也能让它“开口说话”。

2.3 快速复位与试运行：条件复位策略与空载测试要点

复位不是“Ctrl+Z”，是带着条件的精准操作。盲目复位，可能让小毛病变成大事故。

✅ 条件复位三前提：
1️⃣ 所有急停已确认释放，能量隔离已解除；
2️⃣ 报警根源已定位并临时规避（如：短接故障传感器、屏蔽误报逻辑段）；
3️⃣ 所有运动部件处于安全位置（刀模归零、压板抬起、传送带清空）。

✅ 复位操作分级走：
- ⚪ 一级复位（软复位）：HMI点“清除报警” + PLC执行RESET指令（勿直接断电！）；
- ⚪ 二级复位（冷复位）：断控制电源10秒以上，让PLC彻底刷新RAM；
- ⚪ 三级复位（慎用！）：仅当确认程序损坏时，用编程电缆+正版软件执行“块下载”或“整体复位”——但务必提前备份原程序！

✅ 空载测试三步走（不带料，只动机器）：
1️⃣ 单步动作验证：手动模式下，逐个触发气缸伸缩、伺服点动、刀模升降，听声音、看响应、记时序；
2️⃣ 循环模拟运行：设极低速（如5m/min）、无压力、空转3圈，观察各轴同步性、报警是否复发、HMI数据刷新是否连续；
3️⃣ 带载轻负荷测试：上一张废料纸板，跑5次模切，全程盯压力曲线、伺服电流波形、编码器反馈误差——一切正常，才敢交还产线。

🌟 速捷结语：
真正的“快”，不是手速快，而是判断准、路径短、不返工。
每一次规范的应急响应，都在为下次停机节省30分钟；每一次严谨的空载测试，都在避免价值十万的报废料。
下一章，咱们不等它倒下，主动给它装上“健康手环”——《预防性维护与智能化升级对策》，即将上线。

各位产线老司机、维保老师傅、刚接手设备的95后技术担当——
您有没有算过一笔账：
一台自动模切机，每停1小时，损失多少张合格纸板？多少包待出货的卫生巾/烟盒/快递袋？
更扎心的是：87%的突发停机，其实在前3天就有“亚健康信号”——只是没人听懂它的咳嗽、发热和心悸。
（数据来源：速捷工控2023年服务复盘报告，覆盖102家包装/印刷客户）

所以这一章，我们不聊“坏了怎么修”，而聊——
✅ 怎么让它少生病？
✅ 病前能不能预警？
✅ 就算真感冒了，能不能自己吃颗退烧药，撑到医生上门？

没错，这就是我们今天要聊的：预防性维护 × 智能化升级——不是买一堆高大上的“智能盒子”往柜子里一塞，而是让您的模切机，从“靠经验猜病”的老拖拉机，升级成“带健康档案+AI问诊+远程会诊”的工业界特斯拉。

3.1 建立基于运行数据的预测性维护机制：别等轴承冒烟，先看它“心跳”乱没乱

传统保养是“定时换油、半年清灰、一年大修”，像给汽车做年度体检——但模切机不是汽车，它是24小时连轴转的“产线心脏”，疲劳不会挑周末发作，故障偏爱交班前10分钟。

速捷干了7年自动化，踩过太多坑，也攒下不少“数据听诊器”。我们帮客户做的第一件事，往往不是换模块，而是——
🔹 给设备装上“脉搏传感器”：
- 在主电机输出端加装电流采集模块（非侵入式钳形表，不停机安装）；
- 在刀模升降伺服电机轴承座贴高精度振动传感器（IP67防护，耐油耐尘）；
- 在气动阀组出口加温度探头（监测电磁阀线圈温升，超70℃=老化预警）；

然后——把数据喂给一个“不太聪明但很勤快”的小助手：速捷EdgeCare边缘分析盒（别担心，它不联网外网，只连您内网PLC，安全合规）。

它每天干三件事：
✅ 画趋势图：比如某天下午3点起，Y轴伺服电流基线突然抬高5%，且伴随0.8Hz微幅波动 → 初步判断：导轨润滑不足 or 滚珠丝杠预紧松动；
✅ 比对历史曲线：同一型号设备，在相同负载下，新机电流波形干净如琴键，而服役3年的这台，电流毛刺增多、峰值变宽 → 提示：驱动器IGBT老化，建议备件；
✅ 触发分级预警：
- 🟡 黄色预警（轻度异常）：发邮件给设备主管，“建议本周点检刀模平行度”；
- 🔴 红色预警（中度风险）：弹窗提醒维保员，“X轴编码器信号抖动超阈值，24小时内安排校准”；
- ⚫ 黑色预警（高危停机）：自动锁定该轴运动权限，并短信通知速捷7×24远程支持团队，“已介入诊断，请勿手动复位”。

💡 真实案例：泉州某纸品厂，用这套机制提前42小时发现主传动带张力传感器漂移，更换后避免了一次整线停机；而隔壁厂同型号设备，直到带子断裂、飞轮打滑、模切错位才报警——报废3.2吨原料，返工8小时。
✅ 速捷提示：预测性维护≠高投入。我们提供轻量化入门方案：从单点电流+振动监测起步，3天部署，成本≈2次紧急抢修费，却能挡住70%的机械类突发故障。

3.2 加装智能监控模块：实时状态看板、远程停机预警与故障自诊断功能——让车间主任的手机，变成第二控制台

很多老板说：“我也想智能，可HMI太老，PLC没网口，改造怕停产……”
我们点头：“懂。所以速捷不卖‘革命’，只送‘微创升级’。”

📱 一套看得见、摸得着、用得上的“模切机健康手环”

▪️ 实时状态看板（本地+远程双屏）

安装在产线墙上的7寸工业平板，不接PLC程序，只读取Modbus TCP或OPC UA公开数据点；
显示6大核心指标：
✅ 当前运行效率OEE（自动计算：可用率×性能率×良品率）
✅ 主电机温度/电流/振动三合一健康指数（0–100分，＜60亮红灯）
✅ 气压/真空度实时曲线（偏离设定±5%即标黄）
✅ 最近3次停机原因TOP3（自动归类：传感器/气动/程序/人为）
✅ 下次点检倒计时（关联您的PM计划表）
✅ 远程支持入口（一键呼叫速捷工程师，共享屏幕+调取历史数据）

🌟 效果：操作工不用翻记录本，抬头就知设备“精神状态”；主管巡线，3秒扫一眼，就知道该去哪台机旁多站两分钟。

▪️ 远程停机预警（不是“出了事才通知”，而是“快出事就拦住”）

通过PLC软逻辑+边缘计算，在故障发生前1–3分钟，自动触发保护动作：
▪️ 若检测到刀模压力持续超限且伺服电流同步飙升 → 自动降速至安全值，弹窗提示“请检查垫板平整度”；
▪️ 若通讯中断超过15秒，且HMI无响应 → 自动切换至本地急停逻辑，保留基础安全功能；
▪️ 若连续3次模切定位偏差＞±0.15mm → 锁定自动模式，仅允许手动微调，防止批量报废。

✅ 速捷特色：所有预警逻辑均可按客户工艺定制——您说“纸张克重＜120g时，压力阈值下调10%”，我们当场写进策略库，不搞一刀切。

▪️ 故障自诊断（不是AI幻觉，是PLC+规则引擎+知识图谱的务实组合）

当报警灯亮起，HMI不再只显示ALM 709，而是：
🔍 “ALM 709：送料伺服编码器信号丢失”
→ 点击展开，自动推送：
- ✅ 可能原因（按概率排序）：① 编码器线缆弯折破损（占62%）；② PLC编码器模块通道损坏（23%）；③ 电机端编码器插头氧化（15%）；
- ✅ 推荐检测点（带照片指引）：X3端子排第7脚电压、编码器插头针脚清洁度、伺服驱动器CN1接口LED状态；
- ✅ 关联历史（如有）：该设备3个月前出现同类报警，更换线缆后未再复发；
- ✅ 一键报修：勾选“需速捷现场支持”，自动生成工单，含设备型号、报警截图、最近30分钟数据包，直推至我们工程师手机。

🛠️ 技术底座：这套系统兼容西门子S7-1200/1500、三菱Q/L系列、汇川H5U、新代SYNTEC等主流控制器，无需改原有程序，不占用PLC扫描周期——就像给老房子装智能开关，不用砸墙布线。

3.3 操作与维保标准化：点检清单优化、多级权限操作日志及停机事件闭环管理——让“经验”变成“可复制的能力”

再好的硬件和算法，若没人规范用、没人认真记、没人回头查，终将沦为柜子里的摆设。

速捷服务过10000+案例后发现：最大的浪费，不是备件积压，而是“同样故障，三年内重复修了5次，每次都不知道上次怎么修的”。

所以我们帮客户建的，不只是系统，更是一套会自我进化的维保操作系统：

✅ 点检清单——从“打卡式应付”，升级为“问题导向型导航”

旧版点检表：“每日清洁光电开关” → 结果擦完就走，镜头脏了没发现；
速捷新版：“每日验证光电开关03号响应时间（遮挡→释放＜20ms），记录实测值，偏差＞15%标黄并拍照上传” → 数据说话，问题无处藏身。
更进一步：点检项自动关联设备健康数据——若振动值连续3天上升，系统自动在点检表里加一项：“检查Y轴滑块润滑脂状态”。

✅ 多级权限操作日志——不是为了“盯人”，而是为了“溯源”与“赋能”

操作员：只能启停、复位、切换模式（指纹+工号双重认证）；
班组长：可调整参数（如压力、速度），但每次修改自动生成快照，对比前后差异；
维保工程师：拥有高级权限，但所有下载/修改/屏蔽操作，必须填写“变更理由”（下拉菜单：常规保养/应急处理/程序升级/其他），并关联对应工单编号；
管理层：后台看仪表盘——不是看“谁改了什么”，而是看“哪类变更最频繁？哪个参数被调最多？哪些操作导致后续报警？” → 识别培训盲区，优化SOP。

✅ 停机事件闭环管理——让每一次停机，都成为下次零故障的垫脚石

每起停机，系统强制走完5步：
1️⃣ 【记录】扫码登记设备编号，自动抓取报警代码+时间戳+当前OEE；
2️⃣ 【分析】选择根因（人/机/料/法/环），支持上传照片/波形图/PLC截图；
3️⃣ 【对策】填写临时措施（如：短接传感器）与长期对策（如：更换新型抗干扰光电开关）；
4️⃣ 【验证】输入复机后连续3班次无同类报警，方可关闭工单；
5️⃣ 【沉淀】系统自动归档至“故障知识库”，下次同类报警，HMI直接推送该案例解决方案。
