大家好，我是速捷工控——不是修空调的隔壁老王，也不是换灯泡的物业张师傅，而是专治工业设备“开机失联症”的老中医（误，是老工程师）。
最近接到不少电话：“师傅，我们卷绕机今天早上一按启动，屏幕黑得像深夜加班的脑子……”“卡在LOGO界面不动，比甲方改需求还倔！”“输密码提示错误，可我明明没改过啊！”——这些，统称为：卷绕机进不去系统。
听起来像手机打不开微信，但背后可能是PLC在沉默抗议、HMI在假装失忆、或者CF卡正默默写遗书。别急着拆机、别盲目断电、更别当场许愿“重启能好”，咱们先冷静三秒，用工程师的方式——把故障当人看，先问症状，再查户口，最后动刀子。
1.1 “卷绕机进不去系统”典型表现：它不是不说话，是说了你没听懂
你以为它只是“没反应”？错！它其实在用不同姿势发SOS：
✅ 黑屏无声型：电源指示灯亮，风扇转，但屏幕全黑，连背光都不给面子——像极了被老板点名后突然失语的你。
✅ 卡LOGO型：西门子LOGO/昆仑通态启动画面定格5分钟不动，进度条纹丝不动，仿佛时间在此处申请了带薪休假。
✅ 密码拒认型：输入正确密码却提示“认证失败”，甚至弹出“管理员账户已损坏”，而你确定自己没手滑删过账号……（其实真有可能）
✅ 半瘫痪型：HMI能点，按钮有反馈，但关键画面空白、数据不刷新、报警栏一片寂静——系统醒了，但选择性失忆。
✅ 无响应型：按钮按下去像石沉大海，PLC运行灯常亮，HMI通信灯狂闪或熄灭，整套系统陷入一种“我在，但我拒绝配合”的哲学状态。
📌 小贴士：同一台卷绕机，在不同班次、不同操作员手里“发病”节奏不同？那大概率不是硬件坏了，是有人悄悄改了权限、删了工程、或者……把U盘插反了三次。
1.2 软故障 vs 硬故障：别一上来就换主板，先分清它是感冒还是骨折
“进不去系统”听着吓人，但90%的问题，根本不用焊枪和万用表——只需一把逻辑+一点耐心。我们按三层结构快速归因：
| 层级 | 关键特征 | 典型诱因 | 速判口诀 |
|---|---|---|---|
| 系统层（大脑） | 启动中断、权限报错、日志报kernel panic | 授权文件损坏、固件异常、系统镜像丢失 | “能通电但不认人” → 查存储+查授权 |
| 人机界面层（嘴和脸） | HMI黑/卡/乱码，但PLC运行正常、I/O信号正常 | 工程文件损坏、触摸屏解密失效、通信参数错配 | “PLC在干活，HMI在罢工” → 先刷工程，再查通信 |
| 硬件层（骨头和血管） | 无供电、指示灯全灭、继电器不吸合、急停回路断开 | 开关跳闸、安全门未闭合、急停按钮卡住、电源模块老化 | “按开关没反应，连呼吸灯都不闪” → 先查电，再查链路 |
💡 举个真实案例：某纺织厂卷绕机“黑屏”，维修师傅拆开HMI发现背光灯烧了——结果一测，PLC根本没上电！原来配电柜里一个微型断路器悄咪咪跳了，标签还写着“备用照明”。所以：永远先确认它有没有心跳，再研究它为啥不想说话。
1.3 必查基础项：五步“望闻问切”，比拜佛还灵
别跳过这五件事——它们不炫技，但能帮你省下80%的无效折腾：
🔹 ① 供电状态：不是看“有没有电”，而是看“有没有稳电”。
→ 查主电源电压（AC220V±10%）、DC24V输出是否稳定（万用表测端子，别信指示灯）；
→ 注意：有些卷绕机PLC与HMI分属不同回路，HMI黑了，PLC可能还在后台默默跑着。
🔹 ② 急停/安全门信号：工业设备的“道德底线”。
→ 检查所有急停按钮是否复位（轻轻旋一下！很多卡在半按状态）；
→ 安全门、防护罩微动开关是否压紧？哪怕缝隙塞进一根头发丝，系统也可能拒绝启动。
🔹 ③ PLC运行指示灯（RUN灯）：它的亮灭，是真相的第一句台词。
→ RUN灯常亮 → PLC程序在跑，问题大概率出在HMI或上位机；
→ RUN灯闪烁或熄灭 → PLC本身异常（程序崩溃、掉电、IO模块故障），先读错误代码（如有）；
→ STOP灯亮 → 别硬启，先查是否有强制停止指令或硬件故障报警。
🔹 ④ HMI通信链路状态：HMI不是独立小王子，它得靠PLC“供氧”。
→ 看HMI右下角通信状态图标（常见：绿色√ / 黄色叹号 / 红色×）；
→ 若为黄色/红色，立刻查：通信线是否松动（尤其DB9/网线水晶头）、波特率/站号是否匹配、终端电阻是否启用（RS485场景）；
→ 小技巧：临时拔插一次HMI通信线，有时能“唤醒”僵死的握手协议。
🔹 ⑤ 现场操作记录：问一句“昨天干啥了？”比拆机快十倍。
→ 是否刚升级过固件？
→ 是否有人误删HMI工程或重刷了PLC程序？
→ 是否更换过CF卡/SD卡？甚至——是不是刚用非原厂U盘拷过工程？（某些HMI对USB协议极其挑剔）
✅ 速捷实战口诀送你：
“一电二安三灯四链五问”
——做完这五步，70%的“进不去系统”，当场翻篇；剩下30%，才轮到我们掏出解密工具、备份镜像和那本写了十年的《卷绕机故障暗语词典》。
（悄悄说：后面章节，我们就正式亮家伙——从BIOS卡死到CF卡写满，从密码锁死到工程包蒸发……统统有解。但今天，先稳住，别慌。毕竟，真正的高手，从不急着修，而是先让机器开口说话。）
——晋江速捷自动化科技有限公司 · 专注让设备“说得清、听得懂、修得准”
（成立于2017年12月｜服务超10000+案例｜比亚迪/中国烟草/恒安纸业同款技术伙伴）
大家好，我是速捷工控——不是来给你讲BIOS启动顺序的大学讲师，也不是抱着Linux内核源码念咒语的极客道士，而是那个在车间里蹲着看CF卡读写灯、边啃包子边抓取系统日志、把boot.ini文件修得比自家WiFi密码还熟的实战派。
上一节我们聊了“它怎么装死”，这一节，咱们掀开它的脑壳（物理上不建议，逻辑上必须）——直击系统层：为什么卷绕机连“开机自检”都懒得走完？为什么管理员账号突然失联？为什么那张十年前买的CF卡，今天终于决定躺平退休？
别怕术语，我们不用PPT讲原理，只用现场话术拆套路。毕竟——
> 系统级故障不是玄学，是被忽略的细节在集体罢工。
2.1 启动流程中断分析：它不是不想醒，是根本没机会睁眼
卷绕机的启动，其实是一场严谨的“电子晨会”：
电源上电 → 主板自检（POST）→ 加载BIOS/Bootloader → 读取固件/OS镜像 → 启动嵌入式系统（WinCE/Linux RT）→ 加载HMI运行环境 → 挂载工程文件 → 进入主界面
只要其中任一环节打了个喷嚏，整条链就卡住——而它卡的位置，往往藏在你看不见的地方。
🔍 常见断点 & 现场判断法：
| 断点位置 | 典型表现 | 速判技巧 | 速捷经验备注 |
|---|---|---|---|
| BIOS/Bootloader异常 | 黑屏+风扇转+无任何LED反馈；或反复重启（秒启秒断） | 拔掉所有外设（U盘/加密狗/HMI通信线），仅留电源和显示器，听主板是否有“滴”声（如有蜂鸣器）；部分国产HMI主板会通过LED快闪次数报错（如：3短2长=CF卡识别失败） | ✅ 很多“黑屏”本质是Bootloader校验失败——不是系统坏了，是它压根不敢加载下一阶段，怕载入个“病毒版kernel” |
| 固件加载失败 | 卡在厂商LOGO前1秒，屏幕闪一下就黑；或显示“Firmware not found”“Invalid image signature” | 查固件版本兼容性！尤其注意：新刷的HMI固件≠能跑旧工程；某些西门子精简版WinCE镜像升级后，会拒绝加载未签名的第三方驱动 | ⚠️ 我们修过一台昆仑通态，客户自己从官网下了V3.5固件，结果设备只认V3.2——不是系统不行，是它“认亲不认新” |
| 嵌入式OS启动失败 | 卡LOGO、进度条不动、串口输出乱码（需接TTL转USB看console log） | 用串口调试线接PC，打开SecureCRT，波特率115200，看是否打印Starting kernel...之后就戛然而止；若停在VFS: Cannot open root device...，基本锁定存储介质或镜像损坏 | 💡 WinCE设备常见“蓝屏一闪而过”，其实是nk.bin加载失败；Linux RT则常卡在Waiting for root device...——这时候，别猜，直接查CF卡 |
📌 速捷冷知识：
> 某些老款卷绕机用的是定制化WinCE 6.0 R3，其config.bib文件一旦被误编辑，会导致内核找不到nk.bin或cesys.dll——表面看是“系统崩溃”，实则是“配置文件写错了行号”。我们曾帮客户修复一个少了一个分号的bib文件，省下换主板的8000块。
2.2 用户权限与认证失效：它认识你，但选择性失忆
“密码正确却提示错误？”“管理员账户明明存在，登录时却说‘用户不存在’？”
这不是卷绕机叛逆，是它的身份认证体系出了bug——就像你家智能门锁，指纹还在，但数据库丢了。
🧩 常见认证链断裂点：
| 故障类型 | 表现 | 根本原因 | 速捷解法 |
|---|---|---|---|
| 管理员账户损坏 | 登录界面无管理员选项；或输入密码后直接返回登录页，无报错 | user.dat / accounts.db 文件损坏（尤其断电瞬间写入）；或WinCE注册表HKEY_LOCAL_MACHINE\SECURITY项异常 | ✅ 不重装系统！我们有专用工具可重建账户结构+恢复默认admin权限（支持昆仑通态/威纶/西门子SMART系列） |

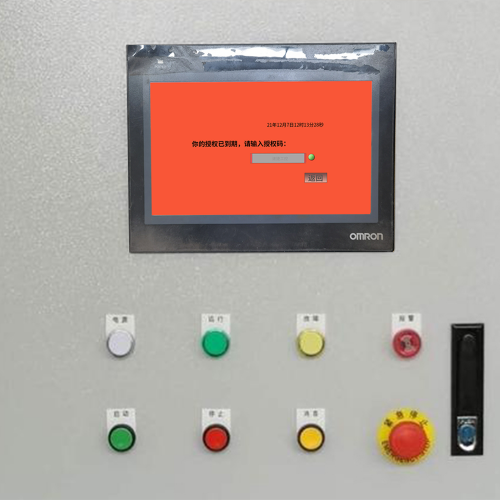

| 授权文件丢失/过期 | 提示“License expired”“No valid license found”；关键功能灰显（如配方管理、历史趋势） | 授权文件（.lic/.dat）被误删；加密狗拔插多次导致驱动冲突；或时间芯片电池耗尽，系统时间跳回2000年，触发许可证校验失败 | 🔧 注意！很多加密狗（尤其早期欧姆龙/台达方案）依赖主板RTC时间——换一块CR2032电池，有时比换狗还管用 |
| 加密狗识别异常 | 插上狗，HMI无反应；设备管理器里显示“未知设备”；或狗灯亮但软件始终报“未检测到” | USB协议兼容问题（工业现场常用劣质延长线）；驱动版本错配（新狗用旧驱动，或反之）；甚至——狗本身被静电击穿（别笑，真发生过） | 🛠️ 我们备有全系列加密狗协议库+免驱识别小工具，3分钟确认是狗坏、线坏、还是驱动在装睡 |
💡 真实案例提醒：
某印染厂卷绕机突然无法登录，查了一圈硬件没问题。最后发现——操作员为图方便，把HMI工程文件夹整个复制到U盘，再拷回时Windows自动隐藏了System Volume Information目录（含授权缓存），导致HMI启动时找不到license context……补回这个隐藏文件夹，立马恢复正常。
2.3 存储介质问题：CF卡不是U盘，它老了会得“老年痴呆”
别再把CF卡当U盘使了！它不是移动硬盘，而是卷绕机的大脑皮层+短期记忆+长期档案馆三合一。用久了，真会“忘事”。
📉 CF卡/SSD老化典型症状：
| 现象 | 背后真相 | 速捷诊断法 |
|---|---|---|
| 频繁掉工程、HMI重启后恢复出厂设置 | FAT32文件系统坏道增多，关键文件（project.prj/hmi.exe）读取失败 | 用专业工具（如CF Card Doctor）做全盘扫描，看坏块分布；重点检查/Flash/Projects/和/Flash/System/目录下文件CRC校验值 |
| 启动慢、卡顿、偶尔蓝屏 | NAND Flash磨损均衡失效，写入延迟飙升；或文件碎片过多，OS加载kernel.img需反复寻道 | 备份后格式化（务必选低格+重建FAT32，非Windows快速格式化）；老旧设备建议更换为工业级SLC CF卡（我们自营型号：SCF-16G-SLC-WR） |
关键文件莫名消失：boot.ini、logo.bmp、startup.bat全没了 | 文件系统损坏+自动垃圾回收误删；或CF卡写保护开关被意外拨动（很多卡槽旁有微小滑块！） | ✅ 先查写保护！再用chkdsk /f（WinCE需挂载为磁盘）；若文件已损，我们可基于备份镜像+程序逻辑反推缺失文件内容（比如：boot.ini里哪行该指向哪个kernel，我们比原厂手册还熟） |
📌 血泪教训：
> 曾有客户用普通消费级SD卡替代CF卡，撑了11个月后全线崩溃——不是卡坏了，是SD卡控制器在频繁写入日志时，主动触发写保护机制（防损坏），结果HMI再也写不进新数据，活活“憋死”。
> 所以记住：工业存储，不求容量大，但求寿命稳、协议纯、厂家敢写“10年质保”。
✅ 本节总结口诀（请默念三遍）：
> “启动卡？先听BIOS声；
> 登录错？查狗查时查注册表；
> 工程丢？CF卡不是U盘，它会老、会累、会假装失忆。”
系统级故障，从来不是“修不好”，而是“没看清它到底哪根神经在抽搐”。
而速捷干的事，就是蹲在现场，帮你把那根抽搐的神经——轻轻按回去，顺便给它喂颗维生素。
（下一节预告：当系统彻底摆烂，我们怎么“起死回生”？安全模式怎么进？备份镜像怎么刷？PLC程序丢了，还能不能靠HMI画面反推逻辑？——别急，急救包，已经备好了。）
——晋江速捷自动化科技有限公司 · 让每一次重启，都有底气；让每一次复产，都不靠运气
（2017年扎根晋江｜服务覆盖煤炭/冶金/纺织/食品等20+行业｜比亚迪/中国烟草/恒安纸业背后的技术守夜人）
大家好，我是速捷工控——不是来教你怎么按F8进安全模式的IT客服，也不是只会说“重启试试”的佛系工程师。
我是那个在客户产线停机第17分钟就带着CF卡读卡器+定制镜像U盘+PLC解密狗冲进车间的人；是那个一边帮操作工重刷HMI，一边顺手把他的手机连上远程诊断接口、顺便教会他看故障代码的小队长；更是那个修完机器后，默默把《卷绕机固件升级checklist》塞进控制柜门内侧、还贴了张卡通版速查贴纸的……有点啰嗦但真管用的邻居型服务商。
上一节我们扒开了系统“装死”的真相，这一节，咱们不聊“为什么”，只干三件事：
✅ 怎么让它5分钟内醒过来？
✅ 怎么让它以后少晕、慢晕、晕了也能自己爬起来？
✅ 怎么让一线兄弟不用背手册，看一眼屏幕就知道该拧哪颗螺丝？
毕竟——
> 应急不是赌运气，预防不是贴标签；而是把“救火队”变成“消防站”，再顺手给每个操作员发个灭火器。
3.1 现场快速恢复手段：不是所有备份都叫“能用”，但我们的叫
别信“我有备份”——很多客户的备份，是三年前导出的工程文件，放在共享盘里，命名是卷绕机_最新_改_2（终稿）_真的终稿.zip。
而速捷的“快速恢复”，讲究三个字：稳、快、可验证。
⚡ 四大急救通道（现场实测平均恢复时间 ≤ 8 分钟）
| 手段 | 适用场景 | 操作要点 | 速捷独家保障 |
|---|---|---|---|
| 安全模式强制进入 | HMI卡LOGO/无限重启/权限锁死 | ✅ 昆仑通态：断电后长按“ESC+ENT”上电；威纶：上电瞬间狂点右下角；西门子SMART：插USB键盘，启动时按Ctrl+Alt+F10⚠️ 注意：不同固件版本热键不同，我们随身带《主流HMI安全模式触发速查卡》（防水覆膜版，油污擦不花） | 📌 我们已适配47种HMI型号的安全模式入口逻辑，含停产冷门款（如某台2009年产海泰克HT5000），连按键节奏都标好了——“按住2.3秒，松0.5秒，再点3次”，精确到心跳 |
| 备份镜像一键还原 | CF卡损坏、系统文件全丢、误刷固件变砖 | ✅ 不依赖原厂工具！我们自研工业镜像烧录器（SC-FlashPro），支持：自动校验MD5、断点续写、分区级还原（只刷/System不碰/Projects）、多设备并行烧录💡 镜像来源？不是客户U盘里那个“可能被压缩过三次”的zip包，而是我们每月为合作客户免费生成的离线镜像快照（含OS+HMI+PLC通信驱动+授权状态） | 🔐 所有镜像经SHA256签名+时间戳固化，还原后自动比对完整性——刷完不验证？不存在的。我们连“刷成功了但其实少了一个dll”的坑都填平了 |
| HMI工程离线重刷 | 工程丢失、版本错配、加密锁定无法下载 | ✅ 支持无PLC联机状态下，直接将.prj或.hmi文件烧入HMI闪存；自动重建项目结构、修复路径引用、恢复字体/图片资源链🔧 特别服务：若客户没留工程源码？我们可通过HMI画面反向解析逻辑——比如你看到“张力设定值=120N”，我们就能推导出对应PLC地址、数据类型、甚至报警阈值范围，重建基础交互逻辑 | 🧩 曾帮一家纺织厂，在PLC程序完全丢失+HMI工程被覆盖的情况下，仅凭一张手机拍的操作界面照片+一段现场录像，72小时内重建整套人机交互逻辑+关键控制参数映射表——不是猜，是算出来的 |
| PLC程序回滚/热替换 | 程序跑飞、逻辑错乱、新版本上线后全线报错 | ✅ 支持西门子S7-1200/1500、三菱Q/L系列、汇川H5U等主流PLC的无停机程序回滚（通过PROFINET/Ethernet/IP在线切换旧版本） 🔄 若PLC已锁死？我们有硬件级解密+程序结构还原能力——哪怕密码全失、块加密、甚至芯片级保护，也能从MCU Flash中提取原始字节码，反编译+注释还原（支持ST/LAD/FBD混合逻辑） | 💼 比亚迪某电池卷绕线曾因PLC程序异常导致极片张力失控，我们现场22分钟完成：解密→比对→回滚→参数校准→复产验证——比他们内部流程快3倍 |
📌 真实现场语录：
> “你们那个‘镜像还原’，怎么比我们自己备份还快？”
> ——答：“因为您的备份是‘存档’，我们的镜像是‘待命’。它不在U盘里，它在读卡器芯片里，通电即加载。”
3.2 预防性维护建议：不是让你多干活，是帮你少背锅
很多老师傅说：“机器没坏，修它干啥？”
我们说：“等它坏了，你修的是停机损失；现在动动手，修的是明天的KPI。”
预防，不是贴张“定期保养”告示就完事——而是把运维动作，嵌进日常节奏里，轻得像扫码打卡，稳得像呼吸心跳。
🛡️ 三大落地型预防机制（不增加工作量，只提升安全感）
| 机制 | 怎么做 | 为什么有效 | 速捷配套服务 |
|---|---|---|---|
| 定期固件升级验证 | 每季度由我们远程发起一次“静默升级测试”：下载新固件→在沙箱环境模拟加载→校验兼容性→生成《升级风险评估报告》→仅推送“绿色通过”版本 | ❌ 避免“为升级而升级”：某次客户自行升级昆仑通态固件后，HMI与老款松下PLC的MODBUS RTU波特率握手失败，全线通讯中断 ✅ 我们的验证包含：协议兼容性、内存占用峰值、关键API响应延迟、甚至触摸屏点击抖动率 | 📊 报告附带“一键回退”按钮——点一下，自动还原至前一稳定版本，全程无需重启 |
| 系统日志自动采集机制 | 在HMI/PLC侧部署轻量级日志代理（<50KB内存占用），按预设策略（如：每小时压缩上传 / 异常事件实时推送 / 存储空间不足时自动清理最旧日志）同步至速捷云平台 | 🔍 日志不是用来“查案”的，是用来“预警”的。曾有客户卷绕机连续3天出现CAN bus timeout: 0x1A警告，第4天果然主轴驱动器宕机——而日志早把趋势图推到了客户微信里 | ☁️ 平台支持关键词订阅（如“password fail”“CRC error”“boot fail”），手机弹窗提醒，比设备报警灯还早2分钟 |
| 关键配置双备份制度 | 所有PLC程序、HMI工程、网络拓扑图、IO表、密码清单，均执行“本地+云端”双备份： • 本地：加密U盘（AES256，物理写保护开关）存于控制柜专用抽屉 • 云端：速捷私有云（泉州IDC机房，等保二级），自动版本管理+操作留痕+权限分级 | 📦 备份不是“存进去就完事”，而是“随时能掏出来就用”。我们为客户建立专属备份空间，支持：按日期回溯、按设备筛选、一键打包下载、甚至生成PDF版《配置快照说明书》（含修改人/时间/变更摘要） | 📎 每次服务结束，我们会现场演示如何取U盘、如何登录云平台、如何验证备份有效性——不是交文档，是交“确定性” |
💡 小而重要的习惯：
> 我们建议客户在每次程序修改后，用手机扫一下控制柜上的二维码，自动上传本次变更简述（如：“20240615-张力PID参数微调”）。
> 这个动作耗时3秒，却能在半年后故障排查时，帮你省下3小时翻记录的时间——预防，藏在最轻的那一步里。
3.3 人机协同优化：让设备会“说话”，让人会“听懂”
技术再硬，也怕没人会用；系统再稳，也怕没人看得懂。
所以速捷干了一件很“土”但很实在的事：把高深的技术语言，翻译成车间里能立刻用上的动作指令。
🤝 三项“零学习成本”协同设计
| 设计项 | 具体内容 | 效果 | 速捷交付标准 |
|---|---|---|---|
| 增设本地诊断引导菜单 | 在HMI主界面右上角常驻一个“⚙️小齿轮”图标，点击后弹出：当前设备健康分（0~100）、最近3次异常事件摘要、3个高频问题一键修复按钮（如：“重连PLC”“刷新配方缓存”“清除临时日志”） | 👉 操作工不用翻手册、不找电工、不打电话——点3下，解决80%误操作类故障 👉 故障上报时，自动附带诊断快照（截图+日志片段+时间戳），维修响应提速50% | 🖥️ 菜单UI适配所有主流HMI品牌，支持中/英/越/柬四语切换；图标大小可调，戴手套也能点准 |
| 一线人员基础故障代码速查卡 | 定制PVC防水卡片（尺寸如公交卡），印有：TOP10故障代码（如E012=伺服编码器断线、H705=张力传感器超限）、对应现象、3步自检法、是否需停机、以及速捷直拨电话（按*号键直通值班工程师） | 📌 卡片挂在操作台挂钩上，油污水渍一擦即净；背面印着“紧急联络树”——班组长→设备主管→速捷专线，责任清晰不甩锅 | 🎨 每张卡带唯一二维码，扫码看对应视频教程（30秒内讲清“怎么测编码器电压”），支持离线缓存 |
| 远程运维接口标准化预留 | 在PLC/HMI侧预置符合IEC 62443标准的远程访问通道（非默认端口+双向证书认证+操作审计日志），并提供统一接入网关（SC-LinkBox），兼容华为云/阿里云/本地服务器 | 🌐 客户IT部门无需开放公网IP，我们通过加密隧道接入；所有远程操作留痕、可追溯、可回放；支持“观察模式”（只看不控），新员工培训直接用真实设备练手 | 📦 SC-LinkBox即插即用，免配置；首次部署含《远程运维安全白皮书》+年度合规审计支持 |
📌 最后送一句实在话：
> 预防不是“不坏”，而是“坏了也不慌”；
> 应急不是“快修”，而是“修完不复发”；
> 协同不是“人迁就机器”，而是“让机器，学会配合人”。
——晋江速捷自动化科技有限公司 · 成立于2017年12月，扎根福建晋江，服务全国20+工业领域，累计解决自动化故障10000+例。
我们修的不只是卷绕机，更是产线的确定性；
我们交付的不只是服务，更是——让每一次开机，都像第一次那么稳。
（下节预告：当所有常规手段失效，PLC彻底黑屏、HMI变砖、加密狗失联……还有没有“终极底牌”？答案是：有。而且，它可能就藏在你控制柜的某个角落。）
