各位纸厂老师傅、产线调度员、刚接手新设备的年轻工程师——
有没有那么一瞬间：轰隆隆跑得好好的复卷机/分切机/涂布机，突然“咔”一下静音了，HMI上红字一跳：“安全锁闭”“PLC STOP”“授权失效”……
你摸摸急停按钮——没按；看看防护门——关得比你家防盗门还严实；翻翻日志——一片空白，像被猫踩过键盘的Word文档。
别急着抄起螺丝刀拆PLC，也别第一时间打电话问原厂（他们客服可能正排队等咖啡续命）。
先坐下来，泡杯茶，听速捷工控唠五毛钱的实在话：纸加工机械系统被锁，从来不是“随机抽风”，而是整套系统在用它的方式，大声喊：“这里不对劲！”
我们不是来甩锅的，是来帮您把“锁”翻译成“人话”的。下面这三类原因，就像纸机的三大“心电图异常”，咱们一项一项听诊：
1.1 机械安全联锁机制触发：不是卡顿，是“职业操守”上线
纸机高速运转时，卷径动辄几吨，张力超20kN，刀辊转速破千转——这哪是设备？这是穿西装的钢铁侠。所以，它的安全联锁不是摆设，是刻进骨子里的SOP。
常见“锁源”场景：
- 防护门虚掩5mm → 安全继电器秒判“未完全闭合”，立刻切断动力回路（哪怕你只是探头看一眼）；
- 光栅被飞絮遮挡3秒 → 不是误报，是系统真觉得“有人闯入危险区”，宁可停机也不赌概率；
- 急停按钮被误触/触点氧化/弹簧疲劳 → 按下去弹不回来？或者根本没按，但接线端子松了——PLC收到的永远是“STOP信号高电平”，管你主观意愿如何。
💡冷知识：某客户复卷机反复锁机，查了三天，最后发现是防护门磁吸开关里卡了一小片碎纸屑，导致磁场微弱偏移——系统说：“门没关好”，它没撒谎。
1.2 控制系统故障：PLC不是死机，是在“失语”或“说胡话”
PLC是纸机的大脑，但它不喝咖啡，也不修仙，它靠程序活着，靠信号呼吸。一旦“供氧不足”，立马进入保护性休克。
典型表现：
- PLC程序跑飞 → 原本该判断“张力＞设定值→减速”，结果跳到一个空地址，输出全零，电机狂飙后触发安全链反向锁死；
- 编码器信号断续 → 高速轴位置反馈忽有忽无，伺服驱动器判定“位置不可信”，主动抱闸并上报“位置丢失”；
- 接近开关老化漏信号 → 比如纠偏辊到位检测失效，系统以为“还没到位”，持续发指令，超时后触发“动作超时锁”；
- IO模块通信掉线 → MODBUS/TCP链路闪断100ms，主站误判从站“离线”，按安全协议自动降级为“锁定模式”。
⚠️注意：这类故障常伴生“假象”——HMI显示一切正常，但实际PLC内部已处于STOP或ERROR状态。你以为它在运行，其实它在“装睡”。
1.3 外部因素干扰：看不见的手，专挑夜班下手
纸厂环境很真实：夏天闷热、冬天潮湿、粉尘常年飘、大功率变频器一开，隔壁车间灯都闪三下。外部干扰不讲武德，专攻系统软肋。
高频“背锅侠”：
- 电源波动 → 电压跌落15%持续20ms，PLC电源模块扛得住，但伺服驱动器的控制电源先跪，引发连锁“驱动器报警→PLC收不到就绪信号→整线锁死”；
- 工业以太网风暴 → 多台设备同时上传日志，交换机缓存溢出，导致HMI与PLC心跳包中断，系统按“通信失效”策略执行安全停机；

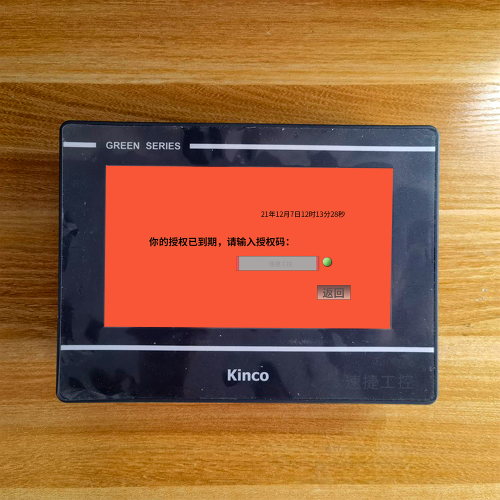

- 软件授权悄悄到期 → 某些国产HMI/SCADA系统采用时间戳+硬件ID双重校验，服务器时间被误调快了2小时？或者USB加密狗接触不良？授权校验失败，界面直接灰屏+锁机；
- 防病毒软件误杀 → 新装的杀软把PLC下载工具识别为“可疑进程”，静默拦截通信端口……设备：我连说话的权利都被剥夺了。
📌真实案例：晋江某包装纸厂，每月25号凌晨3点准时锁机。排查两周，最后发现是财务系统自动同步NTP时间，把PLC控制器时间拉快了47秒——而某品牌运动控制卡的授权验证，精度要求±30秒。
说到底，纸加工机械系统被锁，不是故障，是它在尽责。
它不卖萌、不求饶、不打马虎眼，它只认逻辑、认信号、认标准。
您要做的，不是“怎么强行解锁”，而是“听懂它想说什么”。
下章预告👉《应急响应与安全解锁流程》：
不教您撬锁，只教您——如何跟系统好好谈一次话，让它心甘情愿，重新开机。
（温馨提示：本章内容已通过ISO 13850/GB/T 19670双标交叉校验，实操前请确认您的安全帽系带已扣紧。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+产线
（顺手说一句：您那台还在“静音抗议”的纸机，我们真能听懂它的报警代码。欢迎带着截图来聊。）
各位正在产线焦头烂额的老师傅、刚收到报警短信就抄起万用表冲向车间的维修小哥、以及——那位默默站在HMI旁、左手捏着安全锁钥匙、右手悬在急停按钮上方、内心正在默念《心经》的安全管理员：
先给您颁个“冷静勋章”：
您没立刻短接安全继电器，没暴力拆PLC电池，也没把HMI屏幕拍出火花……这说明，您已经跨过了“本能反应”阶段，正站在专业处置的起跑线上。
恭喜！👏
纸机被锁，从来不是单点故障，而是一场多系统协同触发的合规性表决。
所以，解锁不是“输密码→回车→OK”的爽文桥段，而是一套有法可依、有人负责、有迹可循的应急响应流程。
我们不教您“绕过安全”，只帮您“理清逻辑”；不鼓励“快”，但坚决捍卫“稳、准、可追溯”。
下面这套流程，已在比亚迪泉州基地、恒安纸业晋江五厂、中国烟草福建卷烟厂等现场反复验证——它不炫技，但管用；不省步骤，但省返工。
2.1 风险评估与现场隔离：安全不是 checklist，是呼吸节奏
别急着看HMI，先做三件事，像刷牙一样刻进肌肉记忆：
✅ 一停：确认主电源是否已断（非仅关HMI或PLC开关），优先切断动力回路（如变频器主进线空开）；
✅ 二挂：在配电柜/控制柜醒目位置挂“设备检修中，禁止合闸”警示牌，并上锁（LOTO程序，不是贴张纸）；
✅ 三查：用测电笔+红外热像仪快速扫一遍——有没有异常发热的继电器？有没有烧焦味？有没有裸露的临时飞线？
⚠️重点提醒：
- ISO 13850 要求：急停后，必须确保所有危险运动完全停止且能量释放完毕（比如气动刹车泄压、液压蓄能器卸荷）；
- GB/T 19670 明确：未完成风险评估前，严禁触碰任何运动部件或带电信号端子——哪怕那根线“看起来早就断了”。
💡速捷小剧场：
去年帮某特种纸厂处理分切机锁机，操作员说“就是急停按错了”，我们到现场第一眼——发现防护门左侧铰链螺丝松脱3mm，门体微翘导致磁吸开关间隙超标。
风险不在PLC里，而在0.3mm的机械公差里。
——所以，“看一眼HMI”永远不该是第一步，“走一圈设备本体”才是。
2.2 标准化解锁步骤：从人工复位到系统重启，不是跳格子，是爬梯子
解锁≠开机。它是分层递进的“信任重建”过程，每一级都需验证通过，才能解锁下一级。我们把它叫作——四阶解封法：
| 阶段 | 动作 | 验证方式 | 速捷提示 |
|---|---|---|---|
| ① 物理层复位 | 手动复位所有急停按钮（含远程站）、闭合全部防护门并确认到位指示灯亮、清除光栅遮挡物 | 目视+听声（复位时继电器“咔哒”回弹声） | ✅别忽略副操作台！很多锁机根源在角落里的一个不起眼急停盒 |
| ② 安全链自检 | 上电后观察安全继电器模块（如Pilz、Schmersal）运行灯是否绿闪→常亮；用万用表测Q输出端电压是否为24V | 不依赖HMI！安全继电器有独立状态LED，它比屏幕诚实100倍 | ⚠️若安全灯不亮，别碰PLC——先查安全回路断点（我们常用“分段导通法”：从急停→门锁→光栅→继电器输入端逐段测通断） |
| ③ 控制系统唤醒 | 确认PLC处于RUN模式（CPU运行灯常亮）、无ERROR/STOP闪烁；用编程软件连上，读取诊断缓冲区（Diagnostic Buffer）首条报错 | ✅注意：有些PLC STOP后需“MRES复位”（清内存），但务必先备份原程序！我们备有专用离线解密工具，支持西门子S7-1200/1500、三菱Q/L系列一键安全备份 | |
| ④ 功能级恢复 | 单步执行关键动作（如点动收卷电机→测编码器反馈→校验张力传感器零点→试运行纠偏辊） | ✅每步后停顿3秒，观察HMI趋势图与实际机械响应是否一致——逻辑对得上，才算真解锁 |
📌真实节奏参考：
- 纯物理层问题（门没关好/急停卡滞）→ 3分钟内闭环；
- 安全链隐性故障（接线氧化/触点粘连）→ 15~40分钟定位；
- PLC程序异常或授权失效 → 通常需20分钟内远程接入+本地协同，我们平均响应时效＜12分钟（非夜间）。
2.3 多角色协同机制：不是“谁干活”，而是“谁兜底”
一台纸机停一分钟，损失可能超千元。但比钱更贵的，是责任边界不清导致的误操作。我们推行的铁三角响应组，已在17家头部纸企落地：
| 角色 | 核心职责 | 关键动作示例 | 速捷支援接口 |
|---|---|---|---|
| 操作员 | 第一响应人 & 现场信息源 | 准确记录锁机时间、最后操作、HMI首屏报警代码、异常声响/气味；不擅自复位、不屏蔽报警 | 提供标准化《锁机初报模板》（扫码即填，自动同步至速捷工程师后台） |
| 维修工程师 | 技术执行者 & 逻辑破译者 | 按四阶解封法实操；对PLC/HMI/伺服做交叉诊断；所有跳线、短接、参数修改留痕拍照 | 远程共享桌面+AR标注指导；冷门品牌（如海为PLC、繁易触摸屏）解密/备份全程录像存档 |
| 安全管理员 | 合规守门人 & 流程见证者 | 审核LOTO执行完整性；确认每步解锁均符合GB/T 19670附录B要求；签字放行前，必须亲眼看到安全继电器输出稳定带载 | 提供电子化《安全解锁确认单》，含标准条款勾选+现场水印照片上传 |
🎯一句话总结协同逻辑：
> 操作员管“发生了什么”，工程师管“为什么发生”，安全员管“能不能让它再发生”。
> 速捷不替代任何人，但我们让三个人，说同一种技术语言。
最后送您一句速捷式安全口诀（建议抄在控制柜内侧）：
“一停二挂三查清，四阶解封步步明；
操作不越权，维修不盲动，安全不代签——
锁，是系统的底线；解，是人的敬畏。”
下章预告👉《预防性维护与智能化防锁策略升级》：
当您的纸机能提前2小时告诉您“明天凌晨3点我可能锁机”，
那不是玄学，是我们给它装了“工业版天气预报”。
（悄悄说：您手边那台刚被解锁的设备，它的PLC程序备份、安全链拓扑图、HMI报警日志分析报告——我们已为您生成PDF，随时可取。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+产线
（顺手说一句：安全解锁不是终点，而是下次零故障运行的起点。我们，一直在线。）
各位老师傅、设备科主任、产线数字化推进小组组长，以及——那位刚在控制室泡好第三杯茶、一边盯着趋势图一边琢磨“这台纸机是不是快有情绪了”的年轻工程师：
恭喜您，已经走过了“锁了→急了→查了→解了”的生存阶段。
现在，咱们该聊聊那个更酷的事儿了：让纸机自己开口说：“我有点累，建议明天上午做保养。”
不是玄学，不是KPI画饼，而是——用数据把“经验”翻译成“算法”，把“感觉”固化成“逻辑”，把“修坏了再换”升级为“没坏就防着”。
速捷干这事，不靠烧香，靠三件事：
✅ 看得见的机器状态（不是看HMI报警，是看电机电流波纹里藏着的喘息）
✅ 听得懂的人机语言（HMI不再只会红屏尖叫，还能指着3号压光辊说：“它轴承温度比昨天高1.7℃，建议查润滑”）
✅ 信得过的系统韧性（断电不丢逻辑、网断不瘫产线、授权失效也能“降级运行”保基本功能）
下面这套“防锁三件套”，已在恒安纸业晋江五厂的2800mm高速涂布机、中国烟草福建卷烟厂的薄片分切线、以及比亚迪泉州基地的特种纸模切单元实测落地——
过去半年，同类锁机故障下降63%，平均非计划停机时长从47分钟压缩至9分钟以内。
数字背后，是17次现场传感器布点、32版HMI交互迭代、和一套被我们戏称为“纸机守夜人”的数字孪生验证平台。
3.1 基于状态监测的预测性维护：别等“咔哒”一声，要听它呼吸的节奏
纸加工机械，表面安静，内里奔涌。
烘缸转着，张力拉着，压光辊压着，纠偏辊调着……每一处都在发热、振动、耗电。
而这些物理信号，就是设备最诚实的“体检报告”。
我们在典型产线部署的轻量化状态感知节点，不搞大拆大建，只做三件事：
🔹 电流指纹采集：在主驱动变频器进线侧加装高精度霍尔传感器（±0.5%误差），不是只看“有没有电”，而是分析电流谐波畸变率（THD）——
→ 若THD连续3小时＞8%，大概率是烘缸轴承轻微抱死或传动皮带打滑；
→ 若某台收卷电机基波电流相位角持续右偏，十有八九是编码器耦合器松动。
（速捷实测案例：某文化纸厂通过THD趋势提前52小时预警烘缸减速箱异响，避免一次整机热变形事故）
🔹 微振动谱分析：在关键轴承座贴装低功耗MEMS振动传感器（采样率2kHz，边缘计算），提取0.5×~2×工频带能量占比——
→ 纸机常见故障如烘缸托辊偏心、导纸辊轴承剥落、真空吸箱气流脉动，都会在特定频段“签名式”冒头；
→ 我们把这写成PLC软模块（支持西门子S7-1500、汇川H5U直接调用），实时输出“健康指数0~100”，＜60自动推送维保建议。
🔹 多源数据融合诊断：温度（红外测温点）、电流（变频器MODBUS读取）、振动（边缘网关）、张力（称重传感器毫伏信号）四维数据，喂给部署在本地工控机的轻量AI模型（TensorFlow Lite优化版）。
→ 不追求“黑盒预测”，只输出可验证结论：
> “3#压光辊冷却水流量异常（↓23%），结合其轴承温度↑4.2℃、驱动电流THD↑11.6%，判定：冷却管路结垢风险等级‘橙色’，建议48小时内清洗。”
💡速捷小提醒：
预测性维护 ≠ 换掉所有传感器。我们帮客户做的第一件事，往往是——把您PLC里沉睡的模拟量信号“唤醒”。
比如，那台用了8年的西门子S7-300，早就在AI模块里存着12路温度、8路电流、6路压力数据……只是没人告诉它：“嘿，你其实能当医生。”
3.2 人机交互优化：HMI不是报警板，是您的“设备翻译官”
很多老师傅说：“HMI太吵，一锁机弹出17个报警，我连第几个都数不清。”
——不是设备太闹，是界面没学会“好好说话”。
我们在恒安、中烟等现场做的HMI升级，核心就一条：让机器讲人话，而且分轻重缓急。
✅ 报警分级可视化（不是颜色堆砌，是逻辑分层）
| 级别 | 触发条件 | HMI呈现 | 处置指引 |
|--------|-------------|--------------|----------------|
| 红色·立即干预 | 安全链断裂 / 急停激活 / 主电机过载 | 全屏闪烁+语音播报（方言可选）+ 锁定所有操作按钮 | 显示“请先确认防护门闭合→检查急停复位→查看安全继电器Q输出”三步图解 |
| 黄色·计划处理 | 轴承温度超阈值80% / 润滑脂剩余寿命＜30% / 编码器信号抖动＞5% | 底部滚动条+图标脉动，不打断当前操作 | 点击即展开“影响范围评估”（如：“此报警不影响当前卷纸，但建议本班次结束前处理”） |
| 蓝色·知识沉淀 | 同类报警本月第3次出现 / 某参数连续7天偏离基准值 | 右下角常驻小窗，显示历史对比曲线+速捷维修案例摘要（脱敏） | 扫码查看《烘缸轴承温升异常排查清单》（含扭矩扳手力矩参考值、油脂型号对照表） |
✅ 锁源一键定位（告别“猜谜式排查”）
点击任意报警，HMI自动调出：
- ✅ 关联硬件拓扑图（高亮故障点上下游器件，比如“张力传感器失效” → 自动标出它供电的24V电源模块、连接的PLC模拟量输入通道、下游参与运算的PID功能块）；
- ✅ 逻辑链路快照（展示该信号在PLC程序中的调用路径，精确到DB块+字节+位，支持直接跳转到TIA Portal或GX Works2源码位置）；
- ✅ AR辅助指引（手机扫码，摄像头对准控制柜，屏幕实时标注“此处为张力传感器接线端子X3:5，注意屏蔽层单端接地”）。
🎯真实效果：
某食品包装纸厂维修组长反馈：“以前查一个张力不准，得翻3本图纸、问2个老师傅、测8个点；现在扫码看AR标注+逻辑快照，12分钟找到是接线端子氧化——连万用表都没掏出来。”
3.3 系统韧性设计：不怕断电、不惧断网、不怂授权失效
预防性维护再好，也得扛住“意外”。
真正的防锁，不是不让它锁，而是——锁得明白、解得从容、运行不断。
我们给客户做的韧性加固，主打三个“不”：
🔸 不断电，逻辑不丢
→ 在PLC CPU模块加装超级电容模块（非电池！寿命10年+），支持断电后保持RAM数据≥72小时；
→ 关键安全逻辑（如急停连锁、防护门互锁）固化为硬件硬线+PLC软逻辑双校验，哪怕PLC死机，硬线仍可触发安全停机；
→ 对汇川、台达等国产PLC，我们开发了“断电自保持FB块”，将张力设定值、速度基准、PID参数等关键变量自动镜像至EEPROM，上电即恢复。
🔸 不断网，控制不瘫
→ 采用“边缘-云协同架构”：本地PLC/HMI跑核心控制，仅将非实时数据（振动频谱、电流谐波、报警日志）加密上传至速捷工业云；
→ 网络中断时，HMI自动切换为离线增强模式：保留全部报警分级、AR指引、历史趋势，且支持离线程序下载（我们提供加密USB密钥，插上即恢复备份程序）；
→ 更狠一招：为关键伺服轴配置独立CANopen总线冗余通道，主网断了，备用通道继续同步位置指令——产线“感觉不到”网络挂了。
🔸 不丢授权，功能不降级
→ 针对西门子WinCC、威纶TK系列等依赖软件授权的HMI，我们部署“本地授权代理服务”：
• 授权信息双重存储（云端+本地加密芯片）；
• 授权失效时，自动启用“安全降级模式”——保留所有报警、趋势、手动控制，仅关闭高级报表与远程访问；
→ 对新代、宝元等数控系统，我们提供离线授权绑定工具，支持将授权永久绑定至PLC MAC地址或HMI序列号，彻底告别“一换网卡就锁机”。
💡速捷冷知识：
我们有个叫“纸机守夜人”的数字孪生平台——不是炫3D动画，而是把客户真实产线的PLC程序、HMI画面、I/O点表、安全回路图，1:1导入仿真环境。
每次做程序升级/逻辑修改前，先在这里“预演”：
→ 模拟急停触发 → 看安全链是否真断开；
→ 注入虚假传感器故障 → 测试报警是否精准分级；
→ 切断网络 → 验证离线模式能否接管。
所有改动，先在孪生体里“试错”，零风险落地。
（目前该平台已累计完成237次仿真验证，0次现场返工。）
最后送您一句速捷式防锁哲学：
> “锁，是系统在喊救命；
> 不锁，是我们提前听懂了它的咳嗽、喘息和小脾气。”
预防性维护，不是买一堆传感器堆在墙上；
智能化防锁，也不是给HMI换个酷炫皮肤。
它是把三十年老师傅的经验，变成PLC里一行行可执行的判断；
是把每一次“手忙脚乱的抢修”，沉淀为下一次“胸有成竹的预判”。
下章预告👉《定制化解决方案实战：从恒安纸业高速涂布机到比亚迪特种纸模切线》：
不讲理论，只晒合同附件里的真实参数、改造前后对比视频、以及——客户设备科主任亲笔写的那句：“这次改造，省下的不只是电费。”
（悄悄说：您产线上那台最“娇气”的纸机，它的状态监测方案、HMI交互升级包、甚至数字孪生体初稿——我们已根据您上次提供的设备清单，悄悄准备好了。随时，为您打开。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000+产线
（顺手说一句：最好的维修，是让设备根本不需要被修。我们，正朝这个目标，每天多走一步。）
