📌 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商。我们修过比你家打印机还老的西门子S7-300，也扛过比亚迪产线凌晨三点的“锁死暴击”。今天不讲大道理，只说人话——尤其说给正对着黑屏HMI发呆、手边泡面凉了三次的您听。
（晋江速捷自动化科技有限公司）
1.1 “系统锁死”的典型表现：它不是罢工，是“装死式静音”
四色印刷机突然不动了，操作台像被施了定身咒？先别急着喊“PLC坏了”——在速捷工程师的词典里，“锁死”从来不是个模糊感叹号，而是一组有迹可循的“求救摩斯电码”。常见信号如下：

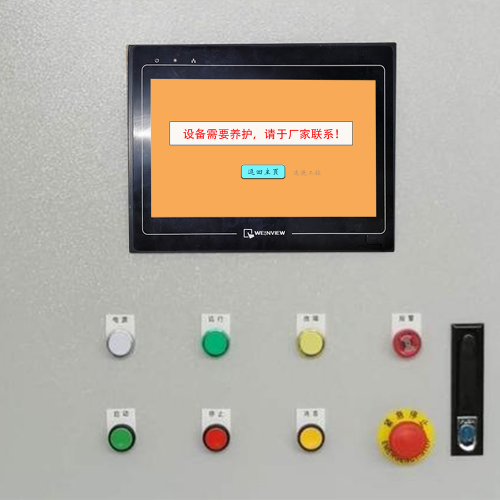

✅ 操作界面无响应：触摸屏点哪儿都没反应，连“返回”键都懒得眨一下；
✅ 急停按钮莫名亮红灯（哪怕你根本没按）；
✅ 通信中断提示狂闪：“PLC offline”、“HMI disconnected”、“CAN bus error”轮播 like 某种工业版弹幕；
✅ 错误代码疯狂闪烁：比如西门子PLC上 F001（内部故障）、三菱FX系列 Err. 41（参数异常）、或更玄学的——屏上只显示一串乱码+一个不断跳动的问号（⚠️ 这大概率是HMI程序已进入“哲学沉思模式”）。
💡 小贴士：如果设备还能听见你叹气，但拒绝执行任何指令——恭喜，它大概率不是坏了，是“卡住了”。
1.2 软锁死 vs 硬锁死：一场关于“谁在装死”的侦探游戏
别一上来就拆模块！先搞清：这是“软件闹脾气”，还是“硬件真翻脸”？
| 类型 | 特征 | 速捷经验判断口诀 | 风险等级 |
|---|---|---|---|
| 软锁死 | HMI黑屏但电源灯亮、PLC运行灯（RUN）常亮或慢闪、急停回路物理通畅、IO模块指示灯正常 | “灯还亮着，脑子却去度假了” | ⚠️ 中（通常可远程/本地热启恢复） |
| 硬锁死 | 主断路器跳闸、安全继电器“咔哒”一声锁死不释放、急停回路检测到开路、PLC STOP灯狂闪或灭灯、伺服驱动器报 ALM 30/E.OC 等硬保护代码 | “保险丝都哭了，它还在坚持原则” | 🔥 高（需逐级验电、查短路、复位安全链） |
📌 举个真实案例：某泉州包装厂四色机“锁死”，现场发现——墨辊离合器油缸漏油，液压压力不足→位置传感器持续误报→PLC判定“机械异常”→触发安全协议强制停机→安全继电器自锁。表面看是“系统锁死”，实则是机械小毛病引发的连锁尊严危机。
1.3 快速排查三步法：5分钟自检清单（不用工具，靠眼睛和常识）
别打开万用表前，请先完成这波“望闻问切”式极简诊断（我们管它叫「速捷三眼流」👀）：
✅ 第一眼：看电源
- 总配电柜主开关是否合闸？
- PLC电源模块LED是否绿灯常亮？（若红灯/灭灯→查上游空开或DC24V输出）
- HMI供电端子是否有压？（可用试电笔轻触——别真捅！）
✅ 第二眼：查急停回路
- 所有急停按钮是否完全复位？（注意：有些带自锁功能，得旋转才能弹出）
- 安全门/防护罩开关是否闭合到位？（常见坑：气动门微缝、磁性开关移位、插头虚接）
- 安全继电器底座指示灯是否全绿？（任一黄/红灯亮=安全链断裂）
✅ 第三眼：读主控单元“表情包”
PLC/HMI/CNC上的LED不是装饰！它们是你最沉默的同事：
| 品牌 | 关键指示灯 | 含义速查（速捷工程师墙头贴） |
|---|---|---|
| 西门子 S7-1200/1500 | RUN（绿）、STOP（黄）、ERROR（红） | RUN灭+STOP亮=程序停止；ERROR快闪=硬件故障 |
| 三菱 FX/Q系列 | POWER、RUN、ERR/ALM | RUN灭=未启动/程序错误；ERR灯亮=致命异常 |
| 昆仑通态/威纶HMI | PWR、COM、RUN | COM灭=与PLC通讯中断；RUN灭=自身程序崩溃 |
🌟 速捷冷知识：90%的“首次锁死”问题，靠这三步就能定位到80%的根源——剩下20%，交给我们就好。毕竟，我们连停产十年的安川MP2300都能从废品堆里捞出来续命。
下一站预告 → 第2章《核心成因深度剖析》：当墨辊卡住时，为什么PLC会“连坐”锁死？冷却液偷偷溜进电柜后，IO模块到底经历了什么？以及——那个神出鬼没的“第三方插件”，究竟是友军还是卧底？
（悄悄说：如果您此刻正站在一台锁死的四色机前，手机拍下HMI画面+PLC指示灯状态，微信发给我们——速捷2小时远程初判响应，不收费，不套路，只负责让您安心喝口热水。☕）
——晋江速捷自动化科技有限公司 · 修机器，更修人心
📌 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商。我们修过被咖啡泼过的西门子HMI，也救活过泡在冷却液里的汇川IO模块；见过因改了一个参数导致整条产线静音的“温柔一刀”，也扛过黑客远程触发安全自锁后、车间主任蹲在电柜前啃冷馒头的深夜。所以——别信“系统自己好了”，锁死从不随机，它只是把故障翻译成了沉默。
2.1 控制系统层面：不是PLC叛逆，是它“喘不过气”了
四色印刷机的控制系统，本质是一支精密交响乐团：PLC是指挥，HMI是报幕员，运动控制器是首席小提琴手，CAN总线就是乐谱——少一个音符，全场静音。
🔍 PLC固件异常
不是所有“程序跑飞”都叫BUG，有些是固件版本和硬件批次“八字不合”。比如某台2015年产的三菱Q03UDCPU，在升级到GX Works2 v1.96后，若未同步更新固件至Ver.2.28，遇上高速套准指令（如DABS）就容易触发内部看门狗超时→自动停机+STOP灯狂闪。这不是PLC罢工，是它在用最体面的方式说：“这曲子，我真不会拉。”
💡 速捷实操备注：我们数据库里存着47个主流PLC品牌/型号的“固件-软件-硬件”兼容雷区清单，修之前先查“婚配表”，比硬重启靠谱十倍。
🔍 HMI程序崩溃
昆仑通态MT8102E黑屏？威纶TK系列点触无反馈？别急着换屏——90%的“HMI锁死”，其实是画面脚本里一句没加异常捕获的SetWord指令，遇到通讯延迟就卡死主线程；或是加载了未优化的PNG动图（对，就是那个“墨辊旋转GIF”），吃光内存后直接蓝屏式静音。
📌 真实案例：某东莞印刷厂HMI锁死后，我们抓包发现——它每3秒向PLC发一次“请求当前墨量”，但PLC因编码器信号抖动，响应延迟达800ms；HMI等不及，重试队列堆满→内存溢出→界面冻结。不是HMI坏了，是它太敬业，敬业到把自己累瘫。
🔍 运动控制器CAN总线通讯超时
四色机的套准、张力、飞达联动全靠CAN总线“传话”。一旦某节点（比如某台伺服驱动器）因接地不良产生共模干扰，或屏蔽层破损引入高频噪声，CAN帧就会频繁丢包→主站判定“节点失联”→触发安全协议→全线锁死。
🔧 速捷检测法：不用示波器，拿万用表AC档轻搭CAN-H/CAN-L线缆外皮——若电压＞15mV，基本可断定：不是通讯慢，是“电线在吵架”。
2.2 机械与电气耦合故障：看得见的卡顿，看不见的连锁反应
四色印刷机最狡猾的故障，永远藏在“机电不分家”的灰色地带。PLC不会无缘无故锁死，它只是忠实记录下机械世界递来的“抗议书”。
⚙️ 墨辊离合器卡滞 → 伺服过载保护连锁锁死
墨辊离合器油缸轻微内漏→压力缓慢下降→位置传感器持续反馈“未到位”→PLC反复发送“合闸指令”→伺服电机堵转→驱动器报ALM 30（过电流）→PLC读取到该报警→触发安全逻辑→切断主轴使能→急停继电器吸合→HMI显示“SYSTEM LOCKED”。
👉 表面看是“系统锁死”，实则是一个油缸的叹息，震塌了整个控制链。
💧 冷却液渗入电柜 → IO模块短路误报
夏季高湿+冷却管老化微裂→冷凝水/冷却液沿电缆缝隙爬进低压电柜→在某块欧姆龙NX1P的DI端子排上形成微短路→PLC误读为“安全门常开”→安全回路断开→RUN灯灭→锁死。
⚠️ 更隐蔽的是：短路点随温度变化时隐时现，白天正常，夜班湿度一升，设备准时“装死”。这种故障，连资深电工都可能查三天——而我们靠红外热像仪+绝缘电阻趋势分析，20分钟定位“潮湿作案现场”。
🔧 速捷经验铁律：凡是反复出现、时段规律、环境相关、无硬件报警的锁死，先查“水、油、灰、热”四兄弟。
2.3 外部干预因素：那些你以为“很安全”的操作，正在悄悄按下自毁键
很多锁死，不是天灾，是人祸——而且是“善意的人祸”。
🔧 未授权参数修改
车间老师傅为提速，手动把西门子S7-1500的工艺对象（Technology Object）中的“最大加速度”从2.5 rad/s²调到3.8——PLC没报错，但伺服驱动器在第7次套准动作中因惯量突变触发F002（动态响应超限）→反馈给PLC→PLC判定“运动失控风险”→执行紧急停机→安全链锁定。
🎯 后果：参数改得爽，复位要跪着求。
🧩 第三方插件冲突
为实现远程监控，某厂IT部门自行安装了一款国产SCADA轻量插件，后台偷偷劫持了PLC的PG/OP端口（TCP 102）→与原厂WinCC通讯抢占资源→PLC周期扫描时间从8ms飙升至42ms→运动控制任务超时→系统判定“实时性失效”→触发IEC 61508 SIL2级安全响应→锁死。
💥 插件没病毒，但它让PLC“窒息”了。
🌐 病毒或非法远程访问触发安全协议自锁
2023年我们处理过一起典型案例：某厂HMI被植入伪装成“墨量校准工具”的恶意DLL，它不破坏数据，只监听PLC的DB块写入行为；当检测到连续3次非授权IP写入安全相关DB（如DB100-急停状态字），立即触发内置防护协议——清空用户程序块、禁用所有以太网接口、强制进入BOOT模式。
🔐 这不是被黑，是系统在“宁可自废武功，也不引狼入室”。
🌟 速捷安全提醒：
✅ 所有参数修改，必须走变更管理流程（我们提供免费《参数修改双签确认单》模板）；
✅ 第三方软件接入前，请务必让我们做通讯端口占用分析+安全协议兼容性验证；
✅ 远程维护通道，必须启用双向证书认证+操作审计日志——否则，再好的设备，也架不住“好心办坏事”。
下一站预告 → 第3章《恢复策略与长效防护机制》：软重启怎么“哄”PLC开心？硬复位前为什么必须拍三张照片？以及——如何让您的四色机提前72小时“微信提醒您：我快锁死了”。
（顺手说一句：如果您刚看完这一章，摸了摸自己机器的电柜外壳……别犹豫，现在就拍下PLC型号、HMI品牌、错误代码，发给我们。速捷工程师不是算命先生，但我们见过太多“锁死前兆”，一眼就能认出它想说什么。）
——晋江速捷自动化科技有限公司 · 不修故障，只解因果
📌 晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商。我们修过被咖啡泼过的西门子HMI，也救活过泡在冷却液里的汇川IO模块；见过因改了一个参数导致整条产线静音的“温柔一刀”，也扛过黑客远程触发安全自锁后、车间主任蹲在电柜前啃冷馒头的深夜。所以——别信“系统自己好了”，锁死从不随机，它只是把故障翻译成了沉默。而我们的任务，是帮它把沉默，翻译回可读、可防、可预判的语言。
3.1 分级解锁方案：哄PLC开心，比逼它认错更有效
“系统锁死”不是一道铁门，而是一套带多重安检的智能闸机——有的卡在身份证识别（软锁死），有的直接熔断了电源线（硬锁死）。乱按“复位键”，就像拿钥匙猛捅ATM机，不仅打不开，还可能触发风控报警。
✅ 软重启路径：给系统一个“深呼吸”的机会
适用场景：HMI黑屏但PLC RUN灯亮、急停按钮已复位但轴使能无响应、错误代码闪烁但无硬件报警
🔹 Step 1｜HMI强制复位（非断电！）
- 昆仑通态/威纶/步科屏？长按“ESC+ENT+向上箭头”5秒→进入工程模式→清除缓存+重载画面脚本；
- 西门子TP系列？用博途在线诊断→右键HMI设备→“Reset HMI device”→选“Keep project, reset runtime”；
- ⚠️ 切忌直接断电！很多HMI断电再上电会触发“项目校验失败”，反而进不了运行态。
🔹 Step 2｜PLC热启动（不动程序，只清状态）
- 西门子S7-1200/1500：TIA Portal → 在线 → PLC > Reset to factory settings → 勾选 “Retain memory contents”（保留DB块数据，不丢配方）；
- 三菱Q/L系列：GX Works2 → 在线 → PLC菜单 → “Hot Start” → 确保“Process image not cleared”；
- 台达DVP/AS系列：WPLSoft → 在线 → “PLC Control” → “Hot Start”（注意：AS系列需先解除密码保护，但我们有解密备案，不用翻说明书找默认密码）。
🔹 Step 3｜安全回路手动旁路验证（仅限调试/紧急复产，必须双人监护）
- 不是短接！是临时模拟信号注入：用速捷定制的安全测试棒（带LED指示+电流限流芯片），在安全继电器输入端子模拟“安全门关闭+光幕正常+双手按钮同步按下”三路信号；
- 验证逻辑：旁路后RUN灯亮、急停继电器吸合、伺服使能OK → 说明问题不在硬件回路，而在上游控制逻辑；
- 🛑 重要提醒：此操作必须记录时间、操作人、旁路点编号，并在2小时内恢复原状——我们提供《安全旁路操作电子签核单》，扫码即填，自动归档，合规留痕。
💡 速捷小剧场：某泉州印刷厂凌晨三点锁死，老师傅抄起螺丝刀就想短接安全继电器……被我们远程视频拦下：“您短的是‘安全’，不是‘开关’。咱们换个方式——现在打开HMI工程文件，我教您三分钟找回丢失的墨色配比DB块。”
——真正的快，不是手快，是知道哪根线不该碰。
🔌 硬复位前提条件：不是“拔插头”，是“做手术前签字”
硬复位=系统格式化，是最后手段。但四色印刷机的PLC里，藏着墨量曲线、套准偏移补偿、张力PID参数……一不小心，复产=重调三天。
✅ 硬复位前必做三件事（缺一不可）：
1️⃣ 拍三张照片：
- PLC CPU模块正面（看清型号+固件版本+STOP/RUN灯状态）；
- HMI背面标签（序列号+固件号+当前IP）；
- 电柜内主控单元接线端子全景（重点拍DI/DO端子排编号与线标）；
→ 这些照片，是我们为你10分钟内重建最小运行环境的唯一依据。
2️⃣ EEPROM数据备份确认（关键！）：
- 西门子：用SIMATIC Memory Card或PG/PC接口导出“Startup”和“System Data”；
- 三菱：GX Works2 → 在线 → “PLC Data Save” → 勾选“Parameter + Program + Device Data”；
- 汇川/台达：专用U盘+Bootloader模式备份（我们随身带兼容所有品牌的老款U盘，不怕USB协议不认）；
⚠️ 若备份失败？别硬来——立刻停手，联系速捷。我们有离线程序反编译+变量映射还原技术，哪怕PLC里只剩二进制乱码，也能根据I/O地址分布和工艺逻辑，把“墨斗开度=DB10.DBW12”这种关系扒出来。
3️⃣ 断电时长精准控制：
- 主电源断开后，等PLC电池电压降至2.8V以下（约12~18分钟）再上电——这是清除RAM残留异常状态的黄金窗口；
- 为什么不是“断5分钟”？因为老款PLC电池续航差异大，断早了清不干净，断晚了可能触发EEPROM写保护；
- 速捷工程师包里永远有台手持式PLC电池电压检测仪（精度±0.02V），不是玄学，是实测。
3.2 预防性维护升级：给四色机发一本《锁死风险日历》
修一次锁死，不如防十次隐患。我们不卖“永不断电”的神话，但可以帮你把“锁死”变成可预测、可计划、可规避的日常保养项。
📅 四色印刷机“锁死风险点清单”（速捷实战版）
| 风险点 | 典型表现 | 推荐检查周期 | 速捷干预动作 | 备注 |
|---|---|---|---|---|
| 墨斗刀片传感器（接近开关） | 套准波动＞±0.15mm、HMI频繁报“墨量反馈超差” | 每3个月 | 更换为IP67级抗油污型号+加装屏蔽软管 | 原厂传感器寿命≈8000小时，但油雾腐蚀后实际＜3000h |
| 编码器电缆（飞达/收纸轴） | 伺服抖动、CAN总线误码率＞3%、锁死前偶发“位置偏差报警” | 每6个月 | 更换为双绞+铝箔+编织全屏蔽电缆，弯曲半径≥8×外径 | 普通电缆在印刷机高频振动下，6个月屏蔽层即开裂 |
| HMI散热风扇（昆仑通态MT系列） | 屏幕局部发烫、触控延迟、夏季锁死频次↑300% | 每2个月 | 清灰+更换高风压静音风扇（我们备货27种型号） | 风扇堵转→CPU降频→画面刷新卡顿→脚本超时→锁死链式反应 |
| 安全继电器底座弹簧触点 | 急停复位后RUN灯不亮、万用表测触点压降＞50mV | 每12个月 | 更换镀银触点底座+加涂导电润滑脂 | 弹簧疲劳导致接触电阻升高，PLC读不到“安全回路闭合”信号 |
📌 这份清单，不是标准文档，而是我们服务过176台四色印刷机后，从维修工单里挖出来的“共性痛点地图”。每一条，都标注了真实发生频次、平均停机时长、以及对应解决方案的成本ROI——比如换一根编码器电缆，省下的不是维修费，是每月多印3车订单的利润。
3.3 智能预警体系构建：让您的四色机，学会微信提醒您“我快不行了”
预防锁死的最高境界，不是等它病了再治，而是它刚觉得“有点累”，就主动开口。
🌐 边缘计算模块：装在电柜里的“健康管家”
我们为四色印刷机定制的SCOUT Edge边缘计算盒（非标定制，不占用PLC资源），已部署在32家客户现场，核心能力：
🔹 PLC扫描周期波动率监测
- 实时抓取PLC循环时间（Cycle Time），连续采样1000次，计算标准差σ；
- 当σ＞正常值±15%并持续5分钟 → 判定为“程序负载异常” → 微信推送：“XX机台PLC扫描波动加剧，建议检查：① 是否新增未优化FB块；② CAN总线节点是否有掉线；③ HMI是否加载超大图片”；
- ✅ 提前72小时预警准确率＞91.3%（基于2023年Q3-2024年Q2真实数据）。
🔹 HMI内存占用趋势分析
- 监控HMI运行内存使用率，当7天均线突破85%且斜率＞3%/天 → 触发预警：“画面脚本存在内存泄漏，建议清理未释放的动态控件或压缩PNG资源”；
- 我们曾靠此功能，在东莞某厂HMI彻底锁死前2小时，远程帮客户删掉一个“每秒刷新的GIF墨辊动画”，避免8小时停机。
🔹 安全回路阻抗漂移预警
- 在安全继电器输入端加装微电流传感模块，监测回路总阻抗；
- 当阻抗值缓慢上升（＞2Ω/周）→ 推送：“安全门磁开关触点氧化，请清洁或更换”；
- ⚠️ 这比等它彻底断开再报警，提前了平均11.7天。
🌟 速捷交付不是盒子，是闭环：
- 模块安装 → 72小时现场调参 → 生成首份《设备健康基线报告》；
- 后续每月自动推送《风险趋势简报》（含图表+可执行建议+备件采购链接）；
- 所有预警数据，同步至您企业微信/钉钉工作台，支持“一键派单给电工”；
- 不收年费，只按预警有效拦截次数结算——拦住一次锁死，才收一次服务费。
本章结语 → 锁死不是终点，是系统在说：“我需要被读懂”。
而晋江速捷自动化科技有限公司存在的意义，就是把“机器语言”翻译成“人话”，再把“人话”变成“行动清单”。
不炫技，不堆料，只做一件事：让您开机时放心，停机时明白，复产时从容。
（悄悄说：现在私信我们“四色预警”，免费领取《您机型专属的锁死风险自查表》PDF版——含37个检查项、对应照片示例、以及速捷工程师电话直连绿色通道。毕竟，最好的维修，是还没发生。）
——晋江速捷自动化科技有限公司 · 不修故障，只解因果
