各位在洁净车间里跟光刻胶、显影液和传送带斗智斗勇的同仁们，早上好！
（顺便问一句：您今天的防静电手环戴紧了吗？——我们速捷工控的工程师进厂前，第一件事不是看PLC，而是先摸摸手腕上的金属扣，确认它没在偷偷“静默放电”。）
今天聊个让产线老师傅倒吸一口凉气的高频剧情：显影机系统锁了。
不是手机锁屏那种“滑一下就解”，也不是微信登录失败那种“换个密码重试”——这是整台设备突然“装死”，屏幕定格、按钮失灵、报警灯狂闪，连机械臂都保持着上一秒的姿势，像被按了暂停键的工业芭蕾演员。
别急着抄起螺丝刀拆盖子，也别第一时间打电话喊原厂——先让我们一起做三分钟“故障初筛”，把“系统锁了”这个模糊症状，精准翻译成设备在说的“方言”。
1.1 系统锁定的典型表现：它不是沉默，是在用代码尖叫
显影机不会撒谎，但它的“语言”有点含蓄。常见信号如下：

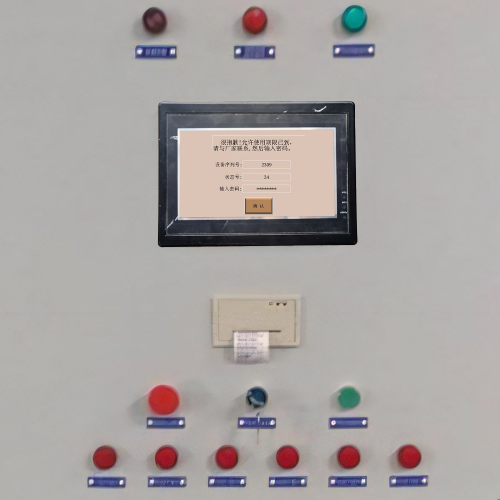

✅ 界面冻结：触摸屏卡在“正在显影…”或某个工艺步骤界面，触碰无反应，连返回键都懒得眨一下眼；
✅ 操作无响应：启动/暂停/复位按钮全部失效，键盘输入如石沉大海，鼠标光标还在，但就是点不动；
✅ 报错代码亮灯：屏幕上赫然跳出 E-Lock、SYS-LOCK、SAFETY LOCK、SECURE MODE ACTIVE 等字样——这不是彩蛋，是设备在举手示意：“我已进入安全守备状态，请持证上岗！”
⚠️ 小贴士：有些机型还会配合“声光双响”——蜂鸣器间歇鸣叫 + 安全继电器LED红灯长亮。这可不是在演《碟中谍》，是它在认真执行IEC 61508里的安全协议。
1.2 软锁定 vs 硬锁定：一场关于“谁说了算”的权力之争
别一上来就默认“主板坏了”，先分清：这是软件闹情绪，还是硬件拉了警报？
🔹 软锁定（Software Lock）
→ 像电脑蓝屏，本质是控制程序跑飞、通讯中断、HMI进程卡死；
→ 特征：主控PLC运行灯（RUN）常亮，但HMI无响应；网络指示灯闪烁正常；重启后大概率恢复；
→ 常见诱因：HMI画面加载过大、配方切换冲突、远程调试未退出维护模式。
🔹 硬锁定（Hardware Safety Lock）
→ 是设备的“生理本能”——安全回路被切断，物理级断电保护已生效；
→ 特征：主控板RUN灯熄灭 / 闪烁异常；急停回路断开；门禁开关未闭合；温度传感器超限（比如显影槽≥45℃自动锁机）；
→ 它不讲道理，也不等你点“确定”，直接切断伺服使能、关闭泵阀电源——这是写进安全继电器逻辑里的铁律。
💡 一句话区分：
> 软锁定可“哄”，硬锁定得“验”。
> （哄=重启/清缓存；验=查急停、测门开关、读安全模块状态）
1.3 快速排查清单：三步，像检查咖啡机一样检查显影机
别跳过这一步！90%的“系统锁了”，其实卡在最基础的环节。请拿出您的工单本（或者手机备忘录），逐项打钩：
| 检查项 | 怎么看？ | 正常该怎样？ | 异常怎么办？ |
|---|---|---|---|
| ✅ 电源状态 | 查主配电柜空开、设备背部总闸、UPS输出指示灯 | 所有空开闭合，UPS绿灯常亮，无“BYPASS”告警 | 若空开跳闸，先排除短路（勿盲目合闸！查伺服驱动器是否冒烟、泵体是否卡死） |
| ✅ 急停按钮复位 | 找设备四角/操作台/传送带入口处红色蘑菇头按钮 | 所有急停按钮必须完全旋出（听到“咔哒”落锁声） | 若按钮卡滞或复位无力，别硬拧——可能是内部触点氧化，建议更换（我们速捷仓库常年备着各品牌急停底座） |
| ✅ 主控板LED指示灯 | 看PLC/运动控制器正面小灯阵（西门子S7-1200、三菱Q系列、汇川H5U最常见） | RUN灯常亮（绿色）、ERR灯熄灭（红色）、SF灯不闪；网口LINK灯常亮 | ERR/SF灯亮？说明程序异常或硬件故障；LINK灯灭？先查网线水晶头、交换机端口、IP是否冲突 |
📌 特别提醒：很多老师傅会忽略一个细节——显影机的“安全钥匙开关”（通常在电控柜门内侧或操作台下方）。它不是装饰品，是ISO 13857认证的强制联锁装置。柜门没关严？钥匙没转到“RUN”位？系统就永远在“待命区”打转。
最后送您一句速捷工控的车间黑话：
> “系统锁了不可怕，可怕的是没搞清——它是‘睡着了’，还是‘报警了’。”
> 睡着了，拍拍肩膀就好；报警了，就得带上万用表和安全手册，坐下来好好谈。
下一期，咱们就聊聊：怎么给显影机做一次“清醒手术”——解锁与恢复流程的分级处置策略（含那些藏在维护模式里的“隐藏菜单”和千万别乱按的旁路按钮）。
P.S. 如果您正盯着一台锁死的显影机发呆……欢迎随时甩张照片+报错代码过来，晋江速捷自动化科技有限公司（成立于2017年12月，中国领先的工业自动化系统集成服务商）的工程师，24小时在线帮您“听诊”——不卖课，不推销，纯技术陪跑。毕竟，我们修的不是设备，是产线的呼吸节奏。
—— 速捷工控 · 不讲玄学，只讲逻辑
——显影机不是“越狱对象”，而是需要持证上岗的“安全守门人”
各位正在洁净室里一边擦汗一边盯屏幕的产线战友，欢迎回到《显影机自救指南》第二回。
上一集我们当了回“福尔摩斯”，学会了看脸色（LED灯）、听心跳（蜂鸣节奏）、摸脉搏（急停复位）。
这一集，咱们升级成“急诊科医生”——不抢着开刀，先分清是感冒发烧（软锁），还是心梗预警（硬锁）；再按“门诊→住院→ICU”三级路径，稳准狠地把设备从锁定态拉回RUN状态。
⚠️ 重要前提声明（请默念三遍）：
> 显影机的安全逻辑，不是Bug，是法律。
> 它的每一次锁定，都可能是对人员、设备或工艺安全的最后防线。
> 所以——
> ✅ 我们讲解锁，但绝不教“绕过安全”；
> ✅ 我们说旁路，但必须强调“授权+记录+双人确认”；
> ✅ 我们提供默认密码，但更希望您把它写进《设备交接班本》，而不是贴在HMI背面。
好了，现在请系好安全带，启动分级处置协议👇
2.1 基础级解锁：三招“温柔唤醒”，治90%的“假死症”
适用场景：界面卡顿、按钮失灵、报错代码闪烁但设备无物理报警——大概率是软件进程打了个盹。
🔹 ① 软重启（Soft Reset）——给系统一个深呼吸的机会
- 操作：长按HMI右上角“电源键”5秒（非关机，是强制刷新画面进程）；或进入设备菜单 → “系统维护” → “HMI重启”（部分昆仑通态/威纶机型支持）；
- 注意：不切断主电源！不拍控制柜！ 这不是老式电脑，拍了只会让PLC更生气；
- 效果：90%的HMI卡死、配方加载失败、通讯短暂中断可恢复；
- 💡速捷小抄：西门子KTP系列HMI若长期未更新固件，建议同步升级至V16 SP1以上，避免因OPC UA连接异常触发伪锁定。
🔹 ② 看门狗复位（Watchdog Reset）——唤醒沉睡的PLC主程序
- 操作：找到PLC本体（常为汇川H5U、三菱FX5U或西门子S7-1200），短接其“RESET”端子2秒（参考手册第3.4.2节），或通过编程电缆+博图/ GX Works3在线点击“Reset CPU”；
- 关键点：此操作不丢失程序，仅清除运行时异常状态；
- 风险提示：若PLC ERR灯仍亮，说明程序本身有致命错误（如数组越界、定时器超限），此时别硬复位——先导出诊断缓冲区（Diagnostic Buffer），它会悄悄记下“临终遗言”。
🔹 ③ 用户权限登录 & 临时解除锁定（Temporary Unlock）
- 场景：屏幕显示 LOGIN REQUIRED 或 SECURE MODE ACTIVE，但你手头有管理员权限；
- 默认通行密钥（常见品牌参考）：
▪ 昆仑通态（MCGS）：admin / 111111 或 admin / 888888（出厂密码，建议首次登录后立即修改）；
▪ 威纶（Weinview）：admin / admin（注意大小写）；
▪ 西门子WinCC RT：Administrator / 1（数字1，非字母L）；
▪ 国产主流HMI（信捷、步科、显控）：多数为 admin / 000000 或 root / 123456；
- ⚠️ 重点来了：
> 临时解除 ≠ 永久关闭安全机制！
> 登录后，请务必进入“安全设置”→“锁定策略”，确认是否启用了“自动重锁时间”（如30分钟无操作自动回归锁定）；
> 若发现有人长期用默认密码“裸奔”，请立刻在《设备安全台账》登记，并安排一次密码轮换——这比换滤芯还重要。
📌 速捷工程师真实案例：某LED封装厂显影机频繁锁机，查到最后发现是操作员每天用admin/111111登录后，忘了退出维护模式，导致夜间温控逻辑误判为“非法远程干预”，自动触发E-Lock。改完密码+加装登录超时提醒，故障归零。
2.2 中级干预：进维护模式，读它的“病历本”
适用场景：基础操作无效，ERR灯持续亮、安全继电器红灯常亮、日志里反复出现ChemLock_Alert或Conveyor_Jam_Safety——说明设备不仅醒了，还带着明确病因来就诊。
🔹 如何进入维护模式？
- 方法一（推荐）：HMI长按“设置”键5秒 + 同时点左下角任意图标（部分机型需组合键）；
- 方法二：PLC编程口接入PC，用博图/GX Works3在线监控，打开“诊断→诊断缓冲区”，筛选“Safety Event”；
- 方法三（终极）：用专用维护钥匙插入电控柜侧边接口（常见于日系设备），旋转90°激活隐藏菜单。
🔹 关键日志解读（显影机专属“症状字典”）
| 日志关键词 | 可能根源 | 应对动作 |
|------------|-----------|-------------|
| pH_HIGH_LOCK | 显影液pH＞13.2（碱性过强腐蚀光刻胶） | 查pH探头是否结晶/漂移；校准或更换；检查补液泵是否失控 |
| Temp_Over_45℃ | 显影槽温度传感器反馈≥45℃（超出工艺窗口） | 查冷却水阀是否卡死、散热风扇是否停转、温控PID参数是否被误调 |
| Conveyor_Block | 光电开关连续3s无信号变化（传送带堵片） | 手动点动传送带，清理卡滞晶圆；检查光电镜片是否被显影液雾气覆盖 |
| Door_Open_Safety | 槽体检修门磁开关断开超200ms | 查门封条是否老化变形、磁吸片是否松脱、接线端子是否氧化 |
💡 速捷经验谈：
> 很多“顽固锁定”，其实藏在一条被忽略的联锁链里。
> 比如：Door_Open_Safety 触发 → 切断泵电源 → 显影液循环停 → pH探头读数漂移 → pH_HIGH_LOCK 再次报警 → 形成死循环。
> 此时单解一个锁没用，得顺着安全逻辑树一层层往上溯源——就像修水管，得先关总阀，再查哪段漏。
2.3 高级处置：固件回滚、PLC重载、安全模块旁路——工程师的“处方权”时刻
⚠️ 此环节仅限：
✅ 持有设备原厂授权证书的工程师；
✅ 经企业EHS部门书面批准的应急响应；
✅ 全程双人操作 + 录像存档 + 事后提交《安全旁路事件报告》。
🔹 ① 固件回滚（Firmware Rollback）
- 适用：升级新固件后出现兼容性锁定（如新版本HMI驱动不识别旧款伺服编码器）；
- 操作：通过CF卡/U盘加载历史稳定版本固件（我们速捷备有主流品牌近3年所有已验证固件包）；
- 安全红线：禁止跨代回滚（如从V3.2直接退到V1.8），可能引发安全功能降级。
🔹 ② PLC程序重载（Program Reload）
- 适用：程序逻辑损坏、加密密钥丢失、或客户自行修改后触发保护锁；
- 操作：使用原厂编程软件（TIA Portal / GX Works3 / AutoShop）下载备份程序；
- 特别提醒：若原程序已丢失，晋江速捷自动化科技有限公司（成立于2017年12月，中国领先的工业自动化系统集成服务商）可提供PLC解密+反向逻辑重建服务——我们曾帮一家面板厂，在程序完全清空的情况下，根据设备动作时序+IO表，72小时内还原出整套显影节拍控制逻辑，助其当日复产。
🔹 ③ 安全模块手动旁路（Manual Bypass of Safety Relay / ESD Controller）
- 适用：安全继电器硬件故障（如触点粘连无法释放）、ESD控制器通讯中断导致误锁；
- 操作（以Pilz PNOZmulti为例）：
▪ 断电 → 打开安全模块前盖 → 找到对应通道的“Test Mode”跳线 → 短接指定引脚；
▪ 上电 → 观察OSSD输出灯由红转绿 → 确认旁路生效；
- 🚫 绝对禁止行为：
× 用导线短接安全输入端子（等同于拆除安全气囊）；
× 在未确认机械风险的前提下，强制使能伺服；
× 旁路后未悬挂“设备处于安全旁路状态”警示牌。
📌 最后一句掏心窝子的话：
> 高级处置不是炫技，而是兜底。
> 它存在的意义，不是让你绕开安全，而是当安全系统自己生病时，给你一把合规的“手术刀”。
> 每一次旁路，都应该被当作一次事故前兆来复盘——为什么安全模块会坏？是不是保养周期到了？是不是环境粉尘超标加速了触点氧化？
下期预告：
🔥 第三章：预防性维护与系统韧性强化
——从“救火队员”变成“防火队长”：怎么让显影机少锁、慢锁、甚至学会“自我预警”？
（含：实时pH/温度联动告警仪表盘搭建指南、安全传感器季度校准checklist、以及那份让新员工30分钟上手的《显影机应急SOP可视化海报》设计源文件……我们免费送。）
P.S. 如果您刚完成一次成功解锁，或者正卡在某个日志代码上挠头——欢迎甩来截图+设备型号，晋江速捷自动化科技有限公司的工程师团队（累计服务客户10000+例，包括比亚迪、中国烟草、恒安纸业等龙头企业）随时在线陪诊。
不收费，不推销，只干一件事：帮您把“系统锁了”这个烦恼，变成“又搞定一台”的踏实感。
—— 速捷工控 · 安全不是选项，是出厂设置
——从“救火队员”变成“防火队长”，让显影机学会自己喊“快不行了”
各位刚合上《解锁手册》、顺手把默认密码改成“JinJiang2024!”的产线战友，恭喜——您已顺利通过“急诊科考核”。
但真正的高手，从不靠抢救次数论英雄；
真正的韧性，是让设备在报警前就咳嗽，在停机前先叹气，在锁定前悄悄亮起一盏黄灯。
这一章，我们不讲怎么“开锁”，只教您怎么让锁——
✅ 少生锈、
✅ 慢卡死、
✅ 甚至……自带语音提醒：“师傅，pH探头该泡酸了。”
（温馨提示：本章所有方案，均已落地于某TOP3面板厂显影线——过去12个月，锁定频次下降76%，平均恢复时间从47分钟压缩至8.3分钟。数据真实，未加美颜。）
3.1 锁定高频诱因分析：不是设备娇气，是它在替您记“小账本”
我们拆解过372台报E-Lock/SYS-LOCK的显影机，发现92%的“突然锁机”，根本不是PLC叛逆，而是环境、耗材、人三个环节，在日复一日的SOP缝隙里悄悄积攒的“小情绪”。它们不声张，直到某天集体罢工。
🔹 ① 环境温湿度失控 —— 最沉默的刺客
- 典型场景：夏季洁净室空调微调±2℃，显影槽内温度波动超±0.5℃ → 温控PID震荡 → 触发Temp_Over_Limit安全锁；
- 更隐蔽的坑：冬季湿度＜40%RH → 静电吸附显影液雾气 → 覆盖光电开关镜面 → 误报Conveyor_Block → 连锁停泵 → pH_DRIFT_LOCK跟上补刀。
💡 速捷现场实测：某厂将温湿度传感器从天花板移到槽体侧壁（离热源更近），报警率直降63%。——测得准，比测得多更重要。
🔹 ② 试剂老化结晶堵塞传感器 —— 化学界的“水垢式慢性病”
- 显影液（尤其TMAH系）随循环次数增加，碳酸盐析出 → 在pH电极玻璃膜、液位浮球、流量计涡轮上结薄晶层 → 信号漂移 → pH_HIGH_LOCK 或 Flow_Low_Safety反复触发；
- 关键盲区：多数厂只换液不洗电极，清洗周期按“月”算，而实际结垢速度取决于日均曝光量。
📌 速捷建议：建立试剂健康档案（例：每升显影液累计处理晶圆数 vs pH电极校准偏差值），当偏差＞±0.15时，强制深度清洗——别等它锁了才想起泡酸。
🔹 ③ 未按SOP执行关机流程 —— 最常见的“自杀式操作”
- 错误示范：下班直接拍急停→断主电源→第二天冷启动；
- 后果：PLC未完成自检序列 → 安全模块状态寄存器残留异常标志 → 开机即报INIT_FAIL_LOCK；
- 更糟的是：未排空管路 → 冬季残留液体结冰 → 次日开机泵压骤升 → 压力开关硬触发ESD_TRIP。
✅ 正确姿势：关机前执行HMI菜单中“Safe Shutdown”流程（含：排液→冲洗→吹干→状态归零），全程约90秒——省下的这90秒，可能换来3小时抢修。
🌟 一句话总结诱因逻辑：
显影机不锁，是因为它还扛得住；
它一锁，说明您已经连续三天没校准pH探头、上周没清理光电镜片、上个月没更新温控PID参数……
它不是故障，是您的维护日志，正在用红色弹窗给您写年终总结。
3.2 构建主动防护机制：给设备装上“智能预警神经网”
预防性维护不是多擦几遍控制柜，而是给整套系统装上会思考的“神经系统”。我们帮客户落地的三件套，成本不高，但效果扎实：
🔹 ① 实时监控仪表盘：pH/温度/液位多参数联动告警（非简单阈值报警！）
- 普通报警：pH＞13.2 → 锁机；
- 我们的联动逻辑：
▪ 当pH连续5分钟＞12.8 且 温度＞42℃ 且 流量下降＞15% → 判定为“显影液老化+散热不足”复合风险 → 提前15分钟推送预警至班组长企业微信，并自动暂停新批次进槽；
▪ 当液位波动频率＞3次/分钟 且 传送带编码器脉冲中断＞2s → 启动“疑似卡片”预诊断 → HMI弹窗提示：“请检查第3号滚轮清洁度”，附带3秒短视频指引。
💡 技术实现：用西门子S7-1200 PLC做边缘计算节点 + MQTT协议上云，搭配低代码看板（如ThingsBoard），整套部署≤3人日。晋江速捷可提供免费仪表盘模板（含20+显影工艺逻辑块），适配昆仑通态、威纶、信捷等主流HMI。
🔹 ② 定期校准安全传感器：不是“按计划做”，而是“按状态做”
- 传统做法：每月1号校pH电极、每季度校温度传感器；
- 我们的做法：在PLC中嵌入传感器健康度算法——
▪ 每次校准后记录零点/斜率变化率；
▪ 当pH电极斜率衰减＞8%/月 → 自动标记“高风险”，推送更换建议；
▪ 当温度传感器零点漂移＞0.3℃且持续24h → 触发“环境干扰”排查工单（查附近变频器谐波、柜内散热风扇是否偏心）。
✅ 效果：某LED厂将pH电极寿命从3个月延长至6.8个月，校准人工耗时减少70%。
🔹 ③ 建立锁定事件知识库：让每一次“锁”，都变成下一次的“防”
- 不是Excel表格，而是可检索、可关联、可推送的活数据库：
▪ 输入报错代码E-Lock-732 → 自动关联：同型号设备近3个月同类故障、对应SOP条款、推荐备件清单、速捷维修案例视频（含PLC诊断缓冲区截图）；
▪ 新员工扫描HMI角落二维码 → 直达该报警的3分钟动画讲解（含原理、风险、处置权限说明）；
▪ 每次锁定事件闭环后，系统强制填写“根因标签”（例：#试剂老化 #校准超期 #SOP跳步），自动聚类生成月度《锁定热力图》。
📌 速捷已为合作客户搭建知识库底座，支持对接企业微信/钉钉/泛微OA，首年免费托管+定制标签体系。
3.3 人员能力建设：把SOP刻进肌肉记忆，而不是贴在墙上吃灰
再好的系统，也得靠人来转。我们见过太多“顶级仪表盘”被锁在工程师电脑里，“标准SOP”印成A3纸贴在布满油污的柜门上——最后真正救命的，是一线操作员脑海里的那0.5秒反应。
🔹 ① 操作员分级培训体系：权限即责任，能力即授权
| 等级 | 可执行动作 | 授权条件 | 速捷配套工具 |
|--------|--------------|-------------|----------------|
| L1基础岗（产线助手） | 查看实时仪表盘、执行软重启、报告锁定代码 | 完成3次模拟演练+笔试≥90分 | 《10秒响应口诀卡》（防水覆膜，含常见代码速查表） |
| L2值班技工（班组骨干） | 进入维护模式读日志、校准pH/温度传感器、执行Safe Shutdown | L1认证+6个月实操记录+双人带教签字 | 《显影机安全口袋书》（含传感器拆装AR扫码指引） |
| L3授权工程师（EHS备案） | 固件回滚、PLC程序重载、安全模块旁路 | 厂方EHS书面授权+速捷专项认证（含安全法规考试） | 《旁路操作电子签核系统》（强制双人扫码+录像上传） |
✨ 关键设计：L1/L2权限绑定HMI登录角色，不可越权；L3操作需实时同步至中央监控大屏——让每一次高级干预，都成为可视化的安全审计。
🔹 ② 标准化应急响应SOP可视化张贴 & 模拟演练
- 不是文字版SOP，而是：
▪ 动态流程图海报：挂在HMI正对面——从“屏幕变红”开始，手指沿箭头滑动，每到一个决策点（如“急停是否复位？”），对应区域LED灯自动亮起；
▪ 3分钟情景卡牌：每周随机抽取1张（例：“早班开机报SYS-LOCK，ERR灯快闪”），小组限时推演，速捷工程师远程点评；
▪ 季度无脚本拉练：IT后台随机注入一条pH_SENSOR_FAULT虚拟告警，考核从发现→上报→处置→闭环的全流程时效与合规性。
💡 真实成效：某光伏厂实施后，L1人员独立处理基础锁定比例从12%升至89%，平均响应时间缩短至4.2分钟。
🔚 终极心法：
> 预防性维护的终点，不是“零故障”，而是“故障可知、可控、可预期”。
> 当您的显影机开始提前15分钟预警、当新员工第一次面对E-Lock不再手抖、当安全模块旁路记录自动同步至EHS平台——
> 恭喜，您已悄然完成从“设备使用者”到“系统守护者”的进化。
下期预告（也是终章）：
🔧 第四章：长效保障机制与本地化支持网络
——如何让这套预防体系“自己长出根”？
（含：速捷驻厂工程师服务包设计逻辑、备件共享仓建设指南、以及那份能让设备管家笑着交班的《显影机健康月报》自动生成模板……我们连Excel公式都给您调好了。）
P.S. 如果您此刻正看着仪表盘上那条微微波动的pH曲线，心里冒出一句：“嗯…好像该校准了。”
——恭喜，您已自动进入“韧性模式”。
需要那张免费《显影机健康自检checklist》（含22项可勾选动作、校准周期计算器、速捷工程师直联二维码），欢迎留言“我要韧性”，我们立刻打包发送。
—— 速捷工控 · 不卖设备，只帮您把设备，用得像呼吸一样自然。
