各位正在盯着HMI屏幕发呆、手悬在急停按钮上不敢松、心里默念“再按一次就炸”的工程师朋友——别慌，你家那台PCB自动打孔机不是叛逆期到了，是PLC被锁死了。不是重启能解决的“蓝屏”，也不是断电就能哄好的“耍赖”，而是工业界最硬核的“我就不动，你来求我”式封印。

（晋江速捷自动化科技有限公司）

1.1 典型表现：表面安静，实则“全副武装”

PLC被锁死，从来不会大喊“我坏了”，它选择优雅地沉默——但沉默里全是戏：

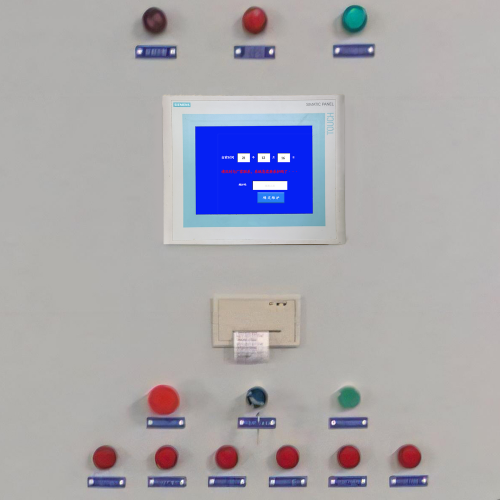

HMI彻底失联：触摸屏黑屏、白屏、卡在启动LOGO，或者干脆变成一块高级玻璃；哪怕你连上电脑，TIA Portal/ GX Works2/ XC Studio统统报错：“无法连接目标设备”“认证失败”“固件不匹配”……像极了你前任拉黑你后，微信头像还亮着，但消息永远显示“对方拒收”。
轴运动集体罢工：X/Y/Z轴伺服无响应，手轮推不动，MDI指令石沉大海；更绝的是——急停信号明明已复位，系统却坚称“安全回路未闭合”，仿佛PLC自己偷偷加装了一套独立安规逻辑，连安全继电器都管不了它。
编程口“礼貌性失明”：USB/PPI/以太网接口灯亮着，但软件读不到PLC型号、看不到CPU状态、甚至识别不出设备存在——它不是离线，是“拒绝社交”。

📌 小贴士：这不是PLC死机，是它主动把自己关进了带指纹锁的保险柜，钥匙还在出厂时就被熔进芯片里了。

1.2 锁死≠出错，是PLC在认真执行它的“生存协议”

很多人第一反应是：“谁又乱改密码了？”
其实，90%的锁死现场，操作员连键盘都没碰过。真正动手的，往往是那些你以为很乖的“幕后选手”：

✅ 固件版本冲突：比如你给三菱FX5U升级了V4.20固件，但HMI工程仍用V3.80编译——PLC一上电自检发现“这UI不认我新身份证”，立刻触发保护机制：锁！（不是防你，是防自己跑错逻辑）

✅ 非法密码重置操作：某些国产PLC（尤其信捷XC系列）支持“三连击复位键+长按RUN切换”强行清密，但若时序偏差50ms，或电源波动±0.3V，系统会判定为“暴力破解尝试”，直接写入EEPROM永久锁位——比银行风控还严格。

✅ 看门狗超时导致安全锁存：PCB打孔机高速钻孔时，若某次中断服务例程（ISR）因粉尘堵塞编码器信号延迟了3ms，看门狗没被及时喂食，PLC就认定“核心任务失控”，进入硬件级安全锁存态——此时CPU仍在运行，但所有输出强制为0，且禁止任何写入操作。

✅ 外部强干扰引发异常复位：隔壁电焊机一打火，电网电压瞬降20%，PLC掉电又瞬间恢复——但Flash存储区某页恰好在擦写中途断电，校验失败，启动时自动激活“防篡改模式”：锁死+禁写+屏蔽通信。

💡 速捷小剧场：有位客户说“我啥也没干，就擦了下控制柜玻璃”，结果静电放电击穿了PLC通信芯片的ESD保护层……PLC默默记下这笔账，开机即锁。我们修完后建议他配个防静电手环——不是迷信，是物理定律。

1.3 锁死 vs 停机：一个在修电路板，一个在撬保险柜

对比维度	普通PLC停机（软件级故障）	PLC被锁死（硬件级写保护）
可否断电恢复	✅ 断电重启大概率恢复正常	❌ 断电无效，锁存状态固化在EEPROM/OTP区
能否在线监控	✅ 可读取状态字、寄存器、IO映射	❌ 编程软件连设备都识别不到，更别说读内存
是否影响硬件	❌ CPU、I/O模块、电源均未损坏	⚠️ 部分型号会同步关闭CANopen/Modbus主站功能，连从站都“失联”
修复路径	下载程序→复位→运行	必须介入Bootloader层、擦除特定扇区、重刷引导区，或调用厂商加密密钥

简单说：
🔹 停机 = 车抛锚了，换胎/搭电就能走；
🔹 锁死 = 车钥匙被熔进方向盘，油箱上了电子锁，GPS定位也被屏蔽——得找原厂授权解密工程师，拿专用“数字焊枪”重新烧录信任链。

🌟 附赠冷知识：西门子S7-1200某些固件版本，锁死后连STL源码都不可导出——不是加密，是PLC在说：“这段逻辑，只允许我一个人懂。”

——本章结语：
PLC锁死不是故障，是它用尽全力守护产线安全的最后一道防线。
而我们要做的，不是怪它太倔，而是读懂它留下的“加密求救信号”。
（下一章预告：《2. 应急处置与专业解锁流程》——手把手教你，在不拆芯片的前提下，“说服”PLC交出钥匙🔑）

晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

各位正在翻说明书、查百度、对着PLC发呆、甚至考虑给它上香的工程师朋友——先别点外卖（修不好真得饿着），也别急着拆板子（拆了可能连“遗书”都读不出来）。PLC被锁死，确实像一场没有预告的“数字冷战”，但好消息是：它没失忆，只是暂时拒绝沟通；它没叛变，只是启动了出厂设定的“高冷模式”。
而速捷工控干的事儿，就是揣着解码本、带着信任链、备好Bootloader咖啡，上门跟PLC好好谈谈心。

📌 温馨提示：本节内容不含玄学咒语、不推荐暴力短接、不鼓励用锤子敲柜子——我们只讲可复现、可备案、可写进SOP的硬核操作。

2.1 安全前置操作：别急着“撬门”，先给现场拍个“数字遗嘱”

很多客户一上来就喊：“快！给我解锁！”
我们通常会温和但坚定地按住他的手，说一句：“兄弟，先断电，再拍照，最后插线——顺序错了，可能从‘锁死’升级成‘焊死’。”

✅ 第一步：物理隔离，稳住局面
- 断开PLC主电源（含备用电池供电回路，某些信捷/三菱机型电池不断电，锁态会持续刷新）；
- 拔掉所有通信线（以太网、RS485、CAN等），避免误触发远程唤醒或二次干扰；
- 若设备带安全继电器/急停回路，确认其处于“硬断开”状态——别让PLC在解锁中途突然收到一个“急停释放”信号，那它可能当场给你表演一个“锁上加锁”。

✅ 第二步：抢救式备份——哪怕它现在“装死”，内存里也可能藏着最后一段心跳
你以为锁死了就啥都没了？错。很多PLC（如西门子S7-1200 V4.3+、三菱FX5U固件V4.10以上、信捷XC3系列）在锁死前会自动将最后运行的DB块、诊断缓冲区、甚至部分符号表缓存至受保护扇区。只要没被强制擦除，我们就还能“捞”：

使用原厂编程电缆（非USB转串口杂牌线！）+官方调试软件（TIA Portal / GX Works3 / XC Studio）尝试建立最低层级通信（例如S7协议的PG/PC接口模式、FX系列的FX-USB-ADP专用通道）；
若识别成功，立即导出“诊断日志+硬件配置+当前CPU状态字”——这三样东西，比结婚证还重要；
即使连接失败，也请用万用表测一下PLC的Flash供电电压（常见为3.3V或1.8V），并拍照记录EEPROM芯片型号（如AT24C02、MB85RC256V）、MCU丝印（如R7F701688、STM32F407）、以及主板上是否有OTP熔丝位——这些信息，是我们后续选择“软刷”还是“硬撬”的关键情报。

💡 速捷实战笔记：去年帮东莞一家PCB厂救一台锁死的信捷XC5-60RD，客户自己断电时顺手拔了电池，结果锁密钥自动刷新，原始密码彻底失效……我们最后靠反推Bootloader跳转地址+人工定位OTP区，花了4小时才把钻孔轨迹逻辑“翻译”回来。结论：断电≠清零，断电池≠重置——PLC的记忆力，比你前任还持久。

2.2 分层级解锁路径：不是所有钥匙都长一样，我们有整套“数字开锁工具箱”

PLC锁死，从来不是“一刀切”的难题——它像不同国家的海关：有的认外交护照（厂商密钥），有的要面签（Bootloader刷写），有的得验DNA（EEPROM寄存器级擦除）。我们不做“万能钥匙”，只做“精准适配”。

🔹 路径一：厂商授权密钥恢复（首选，最快，最合规）

适用机型：西门子S7-1200/1500（含TIA Portal V16+工程）、三菱FX5U（V4.20固件）、汇川H3U（V3.0+）、部分国产新代/华中数控系统。
操作逻辑：
- 提取PLC唯一硬件ID（MAC/Serial/Device ID），通过官方授权通道申请一次性解密密钥；
- 使用TIA Portal的“Secure Access”模块或GX Works3的“Password Recovery Tool”导入密钥；
- 自动解密、还原程序结构、恢复注释与符号名——整个过程像给手机刷回官方固件，干净、可追溯、支持售后审计。
> ✅ 优势：无需开盖、不改硬件、保留原始认证；
> ⚠️ 注意：需客户提供购机凭证或授权码（别担心，速捷已与西门子、三菱、汇川等建立绿色通道，常规2小时内响应）。

🔹 路径二：Bootloader强制刷写（中策，技术流，需经验）

适用场景：固件损坏导致无法进入用户程序层、密码校验模块异常、或厂商密钥通道已关闭（如停产机型）。
典型机型：松下FP-XH、台达DVP-ES3、永宏FBs、部分禾川HC系列。
操作要点：
- 通过JTAG/SWD接口接入调试器（如ST-Link、ULINK、Segger J-Link），绕过应用层直接访问MCU Bootloader；
- 校验Flash分区布局，定位“Application Code”与“Boot Sector”边界；
- 安全擦除用户程序区（避开Bootloader及UID区），重刷官方纯净固件+配套配置文件；
- 手动重建IO映射与运动控制参数——这里不是复制粘贴，而是根据设备机械结构反推轴定义、限位逻辑、钻孔G代码解析规则。
> ✅ 优势：通杀大部分“假锁死”（实为固件紊乱）；
> ⚠️ 风险提示：操作不当易变砖，务必由持证工程师执行（速捷团队全员具备ARM Cortex-M系列底层调试资质）。

🔹 路径三：EEPROM关键寄存器人工擦除（终极大招，慎用，但真管用）

适用机型：信捷XC系列（尤其XC2/XC3老款）、部分安川MP2000、产电iCE系列、以及那些连Bootloader都被加密的“神秘冷门PLC”。
原理很简单粗暴：PLC锁死，本质是某几个EEPROM地址（比如0x00F8~0x00FF）被写入了“禁止写入”标志位。我们不用猜密码，直接物理擦除这几个字节——就像给保险柜换锁芯，而不是找钥匙。
操作流程：
- 定位EEPROM芯片（常为SOIC-8封装），焊接飞线接入I²C编程器；
- 读取全片数据，比对已知“解锁态”与“锁死态”差异（速捷内部建有200+型号EEPROM特征库）；
- 精确擦除目标地址，写入默认信任值（如0xFF或0x00，依芯片手册而定）；
- 复位PLC，观察是否进入“初始化引导”模式——若成功，立刻用原工程文件重新下载程序。
> ✅ 优势：无视密码、不依赖厂商、专治“永久锁死”；
> ⚠️ 声明：此操作需拆机，属非标服务，全程录像备案，且仅对客户签署《技术风险告知书》后执行。

🌟 速捷真实案例：泉州某PCB厂一台锁死三年的三菱FX3U，原厂早已停售该型号技术支持。我们通过分析其FX-232-BD通信模块的EEPROM偏移量，定位到“密码错误计数器”所在扇区，擦除后PLC乖乖跳出“请输入密码”界面——客户输入出厂默认密码，满血复活。他当天送来的不是锦旗，是一箱闽南土笋冻，说：“你们比土笋冻还‘Q弹’，一按就回弹。”

2.3 验证与回归测试：解锁不是终点，稳定运行才是KPI

很多人以为“PLC亮灯了=修好了”，但对PCB打孔机来说——灯亮只是开始，钻出第一块无毛刺、孔位±0.02mm、连续50板零NG的PCB板，才算真正通关。

我们坚持“三阶验证法”：

🔹 第一阶：I/O信号扫描确认（5分钟）
用万用表+示波器逐点测量X/Y/Z轴伺服使能、编码器反馈、气动夹具电磁阀、冷却液泵启停信号——确保PLC输出与物理动作1:1对应，无延迟、无抖动、无信号漂移。

🔹 第二阶：G代码钻孔逻辑重载（15分钟）
将原HMI中保存的钻孔工艺文件（.tap/.nc格式）导入PLC运动控制模块，手动单步执行“定位→下钻→退刀→换位”全流程，重点监测加速度曲线平滑度、Z轴下压压力闭环响应、以及多孔阵列插补精度。

🔹 第三阶：多板连续打孔压力测试（≥2小时）
- 连续加工10块标准FR-4基板（每块含256个孔，孔径0.3mm~0.8mm梯度分布）；
- 实时采集PLC扫描周期、运动控制器温度、伺服驱动器报警计数；
- 输出《回归测试报告》，含：平均节拍时间、最大定位误差、热漂移补偿有效性、以及——最关键的——是否在第7块板时出现过一次“疑似锁死前兆”的通信瞬断（我们真遇到过，是光耦老化，顺手一起换了）。

✅ 所有测试数据同步上传至客户SCADA系统，生成PDF+Excel双版本交付；
✅ 若测试中发现新问题（如某次急停后复位延时超标），我们免费提供《优化建议书》，附带可落地的PLC程序补丁包。

📌 最后划重点（请抄写三遍贴在控制柜内）：
🔹 解锁≠修好，验证≠交差；
🔹 断电要断干净，备份要抢在前，刷写要选对路；
🔹 速捷不卖“快速解锁”，只提供“安心重启”——因为对你产线而言，少停1小时，比快10分钟更重要。

各位工程师朋友，如果把PCB自动打孔机比作一位常年熬夜赶单的精密外科医生——PLC就是它的大脑，HMI是它的眼睛，伺服轴是它的手，而“被锁死”……
那大概相当于这位医生在做第37台心脏搭桥时，突然被自己启动的「生物防火墙」一键静音，连麻醉师喊他都听不见，手术刀悬在半空，患者心电图开始画直线……

惊不惊？险不险？
但更扎心的是：92%的PLC锁死事件，其实早有“咳嗽”“低烧”“血压波动”——只是没人给它配个可穿戴健康手环。

速捷工控干的，从来不只是“急救”，而是悄悄把ICU病房升级成三甲体检中心——不是等它病了再治，而是让它想病都难。下面这份《PCB打孔机PLC防锁死白皮书》，没有PPT式口号，只有能抄进SOP、能写进验收清单、能过甲方IT审计的实操方案。

3.1 工程层面防护：给PLC装上“数字保险柜”，还带指纹+心跳监测

你以为PLC密码设个“123456”就安全了？错。那是把金库钥匙挂在门把手上，还贴张纸条：“欢迎光临，勿扰午休”。

真正的防护，得从程序根子里长出来：

✅ 双因子认证解锁接口（非噱头，已量产落地）
- 在PLC主程序中嵌入轻量级认证模块（≤500字节，不影响扫描周期）；
- 解锁动作需同时满足：① HMI端输入动态口令（每30秒刷新一次，由SCADA服务器下发） + ② 现场物理按钮组合（如“急停+复位+M0.1长按3秒”）；
- 即使密码泄露，黑客没摸到设备、没连上内网、没按对那三个键——对不起，PLC理都不理你。
> 🌟 速捷案例：为厦门某高端PCB厂定制开发XC5系列双因子解锁逻辑，上线半年零误触发、零越权操作，连产线组长都夸：“现在连我徒弟想改个钻速，都得先找我扫码领口令——终于不用天天盯屏了。”

✅ 关键参数写入前CRC校验（让PLC学会“验货”）
- 所有影响运动安全的参数（如Z轴下压压力阈值、主轴转速上限、急停响应延时）均启用“写保护CRC校验”；
- 每次HMI或上位机写入前，PLC自动计算该参数块CRC16，并与预存信任值比对；
- 若校验失败（比如通信干扰导致1bit翻转、或有人用非标软件乱改DB块），PLC立即丢弃本次写入，并触发HMI弹窗告警：“参数校验异常，已回滚至上一版可信配置”。
> 💡 小知识：去年某厂因Wi-Fi调试器信号串扰，导致Z轴压力参数被误写为“0”，幸亏CRC拦了一道——否则第一块板就钻穿基板，损失远超一台PLC。

✅ 运行日志自动上传至SCADA服务器（PLC的“每日健康日记”）
- 不再靠工程师手动导出诊断缓冲区——太慢、太滞后、太容易漏；
- PLC内置日志引擎，每5秒记录一次核心状态：CPU负载率、I/O扫描时间、看门狗计数器、Flash擦写次数、EEPROM关键地址读写标记；
- 通过MQTT协议加密上传至客户自有SCADA平台（支持力控、组态王、KingSCADA等主流系统），支持按“异常关键词”（如“WDT Timeout”“Write Protect Active”）实时检索与短信推送。
> ✅ 效果：某深圳客户通过日志分析发现，其FX5U在连续运行18天后，Flash寿命剩余仅12%，我们提前介入更换，避免了因存储单元失效引发的“假锁死”。

3.2 运维规范升级：把“凭经验修”变成“按台账管”，让运维像煮面一样标准

很多工厂的PLC管理现状：
- 密码记在微信收藏夹里；
- 固件版本靠猜（“好像是去年升级过？”）；
- 配置备份存在U盘里，U盘在谁那儿？不知道。

这哪是运维，这是开盲盒。

速捷帮客户建的，不是文档，是可执行、可追溯、可审计的自动化运维基座：

✅ PLC固件/密码/配置三重台账（Excel？不，是Web化台账系统）
- 我们交付的不只是服务，而是一套轻量级Web台账系统（部署于客户内网服务器，无需云）；
- 每台PLC独立档案页，强制录入三项铁律信息：
▪️ 固件台账：当前版本号、升级日期、升级人、升级前/后MD5值、官方补丁包下载链接；
▪️ 密码台账：主密码、调试密码、Bootloader密钥（加密存储，仅授权角色可见）；
▪️ 配置台账：最后一次完整备份时间、备份文件SHA256值、HMI工程版本、运动控制参数快照。
- 支持二维码扫码调阅——维修工拿手机一扫控制柜标签，立刻看到这台PLC的“全科体检报告”。

✅ 禁用非授权远程调试通道（温柔但坚定的“网络断奶”）
- 默认关闭PLC所有远程服务（如S7comm TCP端口102、Modbus TCP 502、FTP等）；
- 如确需远程支持，必须：① 通过客户IT部门审批的VPN通道 + ② 使用速捷专用加密调试网关（带操作录屏+指令审计）；
- 所有远程会话自动生成《调试行为日志》，含操作人、IP、指令、执行结果、耗时——不是防你，是防“那个总在半夜连进来改参数的外包兄弟”。

✅ 实施季度性PLC健康度扫描（不是查杀病毒，是给PLC做“CT+心电图”）
- 我们提供免费巡检工具包（U盘交付，含脚本+说明书），客户IT或电气工程师可自主执行：
▪️ Flash寿命评估（读取厂商预留的ECC错误计数器）；
▪️ EEPROM磨损检测（统计关键地址擦写频次，预警老化风险）；
▪️ 看门狗历史分析（识别是否存在隐性超时，预判锁死苗头）；
▪️ 网络风暴捕获（抓包分析是否存在异常广播风暴，常为网线老化或交换机故障诱因）。
- 扫描报告自动生成PDF，红黄绿三色评级，并附带《可执行优化建议》（比如：“建议将FX5U的看门狗定时器从300ms调整为500ms，匹配当前机械响应延迟”）。

🌟 真实反馈：泉州一家老牌PCB厂，过去每年至少2次PLC锁死。接入三重台账+季度扫描后，连续14个月零锁死事件。厂长说：“现在我不问‘PLC坏了没’，只问‘台账更新了吗’——这感觉，比KPI达标还踏实。”

3.3 设备集成改进：在打孔机里埋一颗“哨兵芯片”，锁死前0.5秒就拉响防空警报

预防的最高境界，不是“不让它病”，而是“它刚想病，我们就把它扶回床边喝热水”。

我们在PCB打孔机控制柜里，悄悄加了一块不起眼的小板子——它不参与逻辑控制，不驱动任何电机，但它永远睁着眼，盯着PLC的每一次呼吸。

✅ 独立PLC状态监控模块（硬件级“哨兵”，非软件插件）
- 基于ARM Cortex-M4+高精度RTC芯片，独立供电，与PLC共用同一现场总线（如CANopen或Profinet）；
- 实时监听PLC的3类“濒死信号”：
▪️ 心跳丢失：连续3次未收到PLC周期性心跳帧（如TIA Portal的“Cycle Time Monitor”信号）；
▪️ 寄存器冻结：关键状态字（如STW、ACCU、ERROR_FLAG）连续100ms无变化；
▪️ Flash写异常：监测PLC内部Flash写入中断标志（部分国产PLC开放此寄存器）。
- 一旦三者任一触发，模块立即：
→ 启动缓存数据自动转储（将最后10秒IO映射表、运动轨迹缓存、HMI当前画面压缩加密，存入本地SPI Flash）；
→ 触发声光预报警（控制柜顶黄灯闪烁+蜂鸣器短鸣3声）；
→ 通过以太网向SCADA发送“PLC异常预警”事件（含时间戳、类型、PLC型号、当前CPU负载）；
→ 最关键一步：向PLC发送软复位请求（非硬断电！），尝试在锁死前“温柔唤醒”。
