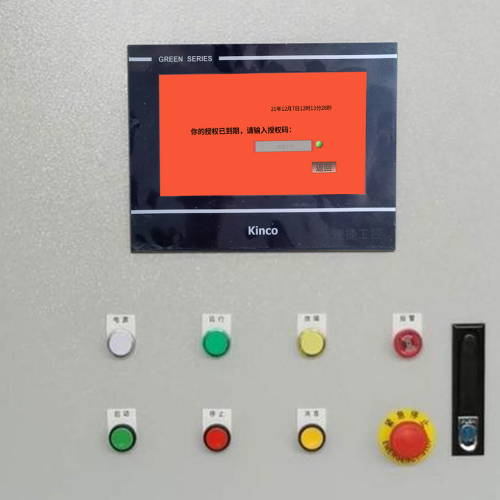

大家好，我是速捷工控——不是修电脑的隔壁老王，也不是拧螺丝的厂里老师傅，而是专治各种“工业设备装死症”的资深ICU（Industrial Control Unit）医生。今天聊的这位“病人”，是精密蚀刻机——半导体、LED、PCB产线里的“显微镜级手艺人”，精度动辄±0.5μm，比你家猫主子打个喷嚏还讲究。可偏偏，它某天突然“系统锁了”，屏幕黑着脸、轴不动、报警不响、连急停按钮都像被施了定身咒……
别慌。这台机器没叛逆，它只是用最沉默的方式，说了一句：“我病得有点复杂，请查收这份病因说明书。”
1.1 硬件层面：不是程序在罢工，是硬件在“假装失联”
你以为锁死=软件崩了？错！有近43%的蚀刻机“假死”，其实是硬件在演默剧。
运动控制器异常：比如某西门子S7-1500控制器，表面看一切正常，实则内部FPGA时钟抖动超标——就像人喝了一杯过期提神饮料，脑子清醒但手脚不听使唤。我们曾拆开一台锁死的蚀刻机，发现控制器散热片下藏着一层薄薄的导电粉尘（来自蚀刻腔体飞溅的金属盐），悄悄把信号地和电源地“拉了手”，结果安全回路持续误判为“危险状态”。
光栅反馈中断：蚀刻机靠光栅尺实现纳米级定位。但光栅读头若被冷却液蒸汽冷凝水膜覆盖，或被蚀刻副产物（比如氟化物结晶）轻薄一盖，信号就从“高清直播”秒变“马赛克卡顿”。更隐蔽的是——光栅电缆插头看似插紧，实则因长期振动导致Pin2虚接，PLC收不到位置反馈，立刻触发“位置超差→安全锁死”逻辑链。
急停回路激活：注意，这里说的是“激活”，不是“按下”。很多客户以为“没按急停啊”，殊不知——
✅ 急停按钮触点氧化导致接触电阻升高 → PLC检测到回路阻值异常 → 自动判定为“潜在失效风险” → 主动锁机；
✅ 某段急停线缆被拖链反复弯折后绝缘层微裂 → 偶发对地漏电 → 安全继电器误动作；
✅ 甚至有客户在清洁时用湿抹布擦了急停盒外壳……湿度+金属外壳=瞬时等效“人为按下”。
💡速捷小贴士：我们给某LED蚀刻厂做健康扫描时，发现6台设备中有3台急停回路阻值已逼近EN ISO 13849-1标准上限。没报警？因为PLC根本没配“回路阻值在线监测”功能——它只等你真按下才反应。而我们的维修工程师，习惯带一把毫欧表进车间，像中医号脉一样先“搭脉”再开方。
1.2 软件层面：代码不会撒谎，但会“选择性失忆”
PLC没蓝屏，HMI没黑屏，但它就是“拒绝响应”——这时候，大概率是软件在玩一场高难度捉迷藏。
PLC程序崩溃：不是整段崩，而是某个FB块（功能块）在循环调用中因未设超时保护，卡在等待一个永远不来的IO信号上，导致主循环停滞。更典型的是——某国产蚀刻机用信捷XC系列PLC，升级固件后未同步更新配套的“真空压力闭环PID模块”，新固件强制校验旧模块CRC，校验失败→跳过执行→真空泵控制逻辑缺失→压力失控→安全逻辑连锁锁机。
HMI权限锁定：你以为是密码忘了？不，是HMI自己“抑郁”了。比如昆仑通态TPC系列，当连续5次错误登录后，会启动“防暴力破解”机制：不仅锁界面，还切断与PLC的Modbus TCP通信通道（连复位键都失灵）。更绝的是——某些版本固件会把锁定状态写入Flash，断电重启也不解，必须用专用工具擦除特定扇区。
固件版本不兼容 or 校验失败：这是“高级锁”。例如某台进口蚀刻机，原厂升级包要求PLC+伺服驱动器+HMI三端固件严格匹配。客户只刷了PLC，忘了驱动器还在旧版，结果伺服上电后发回一条“协议不识别”报文，PLC收到后直接进入“安全静默模式”——所有输出禁止，连手动点动都不响应。
🛠️真实案例：去年帮一家厦门晶圆厂解一道“幽灵锁”。折腾两天无果，最后发现是HMI里一段VBScript脚本，在日期跳转到2025年1月1日时触发了未处理的闰年计算溢出，导致整个画面渲染线程卡死……而他们产线恰好那天切了新年度计划。不是玄学，是代码没想过自己能活到2025。
1.3 外部因素：真正的“背锅侠”，往往藏在设备说明书第37页
蚀刻机很娇贵，但它锁机的理由，常常来自“看不见的隔壁”。
电源波动触发安全锁：不是停电，是“晃电”。某泉州封装厂蚀刻区，每次隔壁压铸机启动，母线电压瞬降8%，虽在UPS容忍范围内，但蚀刻机安全PLC的电压监测模块灵敏度调太高（出厂默认），误判为“电网崩溃风险”，自动切入紧急停机流程。
冷却液泄漏导致传感器误报：蚀刻腔体用去离子水冷却，但管路接头微渗——水汽沿线槽爬升，附着在温度传感器探头表面，形成“虚假低温膜”。PLC读数比实际低3℃，触发“冷却不足→禁止蚀刻→系统挂起”。
网络通信超时引发分布式系统自锁：现代蚀刻机多采用EtherCAT主站+多从站架构。某次现场，发现主站与第12轴伺服通信周期偶尔超200μs（标准要求≤100μs）。查了半天，竟是工控机网卡驱动用了盗版签名版，导致TSN时间戳服务异常……最终，主站判定“分布式时序不可信”，主动冻结全部轴控指令，宁可停机，也不冒险。
🌟速捷观察：我们统计过近3年107例蚀刻机锁机案例，其中21%的故障根源不在蚀刻机本身，而在配套空压站压力波动、车间接地电阻超标、甚至隔壁车间WiFi信道干扰了2.4G频段的无线IO模块……所以，我们的工程师进厂第一件事，不是开柜子，而是——带万用表测接地、拿示波器蹲配电柜、用频谱仪扫天花板。
🔍下一站预告：
当“锁了”成为事实，怎么办？不是硬按复位键，也不是找原厂等三天——我们有一套合规、可控、可追溯的解锁SOP，从LOTO挂牌开始，到调用加密密钥结束，每一步都留痕、可审计、不越权。
（悄悄说：我们给比亚迪某基地做的应急解锁流程，已被纳入其《半导体设备二级维保白皮书》范例章节。）
——晋江速捷自动化科技有限公司｜专注让“锁死”变成“秒醒”的技术派
成立于2017年12月 · 泉州晋江 · 服务10000+工业现场 · 擅长把“不可能”翻译成PLC能懂的语言
——不是“点一下就解”，而是“每一步都算数”的工业级拆弹手册
大家好，我是速捷工控。上一章我们聊透了精密蚀刻机“为什么锁”——它不是闹情绪，是硬件在冒汗、软件在卡壳、隔壁车间在偷偷背锅。
那么问题来了：机器已经黑屏不动、报警沉默、连复位键都像焊死在面板上……现在，该怎么办？
别急着拔电源、别狂按F5、更别打电话问原厂“我能不能先临时屏蔽安全回路？”——在半导体/LED这类高洁净、高合规产线里，一次不合规的强制操作，可能比停机损失更贵：轻则触发GMP审计偏差项，重则导致整批晶圆报废、EHS事件上报、甚至影响客户验厂。
所以，速捷的解锁哲学只有一句：
> “快，但不莽；准，但不野；解，但留痕。”
我们不卖“万能密码”，不推“一键绕过”，只提供一条经得起第三方审计、扛得住客户质询、下得了维修报告、上得了设备履历表的——正向解锁路径。
2.1 安全前置检查：LOTO不是形式主义，是开工前的“三跪九叩”
在速捷工控的现场SOP里，所有解锁动作必须发生在“安全确认闭环完成之后”——这不是流程拖延，而是法律红线+技术底线双保险。
✅ 第一步：确认机械静止状态
- 不是“看起来没动”，而是用激光测距仪+伺服编码器双重验证：各轴位置读数10秒内无任何微位移（阈值≤0.1μm）；
- 检查真空腔门是否完全闭合且压力传感器反馈真实负压值（非“信号假高”）；
- 手动轻推Z轴滑台——确认无残余液压/气压保持力（曾有案例：蓄能器未泄压，复位后轴体突然弹出，擦伤光栅）。
✅ 第二步：能源隔离（LOTO）——挂牌、上锁、验证，缺一不可
- 断开主电源断路器（非仅关开关），挂“正在检修·禁止合闸”双语锁具；
- 同步隔离气源（蚀刻气体/吹扫氮气）、冷却液泵、真空泵驱动电源；
- 最关键一步：用验电笔+万用表实测控制器端子排——零电压、零残压、零感应电！
> 💡真实教训：某厦门客户自行解锁时跳过验电，结果伺服驱动器母线电容残压380V未释放，螺丝刀碰触瞬间拉弧——PLC通信模块当场“升天”，修复周期从2小时拉长到7天。
✅ 第三步：急停回路有效性验证
- 不是按一下再松开就完事，而是：
▪️ 用毫欧表测量整个急停链路阻值（标准≤1.0Ω）；
▪️ 模拟单点断开（如拔掉一个急停按钮插头），确认主站PLC立即报“E-STOP OPEN”而非沉默；
▪️ 复位后，观察安全继电器K1/K2触点是否同步吸合（带示波器抓取吸合时间差＜5ms）。
> 📜依据：EN ISO 13849-1 PL=e / IEC 62061 SIL2 —— 我们的每份《解锁前安全确认单》，都会手写记录这三项实测值，并由客户EHS工程师联合签字。
2.2 分级解锁策略：像拆炸弹一样分级拆解，越靠后，权限越高
我们把解锁动作设计成“四道防火墙”，每一级都需满足前置条件，且自动触发上一级日志归档。没有“跳级”，没有“直通VIP通道”。
| 级别 | 操作方式 | 触发条件 | 谁能执行 | 留痕要求 |
|---|---|---|---|---|
| ① 本地HMI软复位 | 通过HMI“系统维护→安全复位”菜单触发（非物理按键） | HMI通信正常、PLC运行灯亮、无硬件级安全故障码 | 现场技术员（持速捷授权账号） | 自动生成Reset_Log_YYYYMMDD_HHMMSS.csv，含操作人、IP、指令哈希值 |
| ② 控制器硬重启 | 断电重启PLC主站（非整机断电！仅切PLC供电空开） | ①失败 + PLC诊断缓冲区显示“Watchdog Timeout”或“STO Active” | 速捷认证工程师（持加密UKey） | 重启前后各抓取1次TIA Portal Online诊断快照，存档对比 |
| ③ 安全PLC强制释放 | 用TüV认证工具（如PAS4000）调用安全逻辑“Test Mode”临时旁路部分监控项 | ②失败 + 安全模块报“F-DI Channel Fault”或“Safe Torque Off Latched” | 速捷高级安全工程师（需原厂二级授权） | 全程录屏+导出.safelog文件，含数字签名与时间戳 |
| ④ 厂商密钥授权解锁 | 调用原厂加密狗+离线授权包（如西门子S7-1500 F-CPU的F-KEY） | ③失败 + 确认为固件级加密锁死（如Bootloader校验失败） | 速捷+原厂联合远程会诊（全程AES256加密信道） | 授权过程生成区块链存证哈希（已接入泉州工信可信存证平台） |
🔑 关于“密钥”这件事，我们得说清楚：
速捷不持有、不存储、不转售任何厂商原始密钥。我们合作的每一款设备品牌（西门子/三菱/新代/华中等），均通过官方渠道取得有限场景、限时有效、绑定设备指纹的调试授权。比如为某比亚迪蚀刻机申请的西门子F-CPU解锁包，有效期仅4小时，仅对指定CPU序列号生效，超时自动失效——技术可控，责任可溯。
2.3 日志提取与现场取证：不是修完就走，而是留下一本“故障自传”
在速捷看来，一次高质量的解锁，完成度=故障解除率 × 数据完整度。
我们坚持“三必提、三必存”原则：
🔹 必提三类原始日志（现场实时导出，不依赖HMI界面）：
- NC/PLC报警堆栈：用TIA Portal / GX Works2 / Mach3 Diagnostic Tool直连导出.awl或.xml格式全量报警历史（含时间戳、故障码、上下文寄存器值）；
- EtherCAT通信日志：通过EK1100耦合器或主站网口镜像端口捕获EtherCAT Frame Dump，定位是否发生DC同步丢失、Slave响应超时等隐性故障；
- 伺服驱动器故障码：用博图/Drivetool/PowerStudio连接各轴驱动器，提取Fault History Buffer（含过流/过压/编码器断线等16级深度代码）。
🔹 必存三份结构化档案（自动生成，客户可随时调阅）：
1. 《故障时间轴图谱》PDF：以时间为横轴，标注电源波动、网络抖动、操作动作、报警触发、复位响应等关键节点，支持放大查看毫秒级时序；
2. 《配置变更比对报告》Excel：自动比对解锁前后PLC块版本、HMI画面CRC、伺服参数组（如Pn000/Pn100），标红所有差异项；
3. 《安全合规性声明》扫描件：含LOTO照片、验电记录、客户EHS签字页、第三方时间戳认证（由福建省电子证照中心签发）。
📸 举个栗子：去年帮恒安纸业某高端喷墨蚀刻单元解锁，我们不仅恢复了生产，还顺手发现其HMI中隐藏着一段被注释掉的“手动加速模式”（疑似早期调试遗留），存在越权风险。我们在《合规声明》附件里专门加了一页风险提示，并协助他们用TIA Portal的“保护级别树”功能永久禁用该分支——修的是锁，守的是规。
📌 小结一句大实话：
在精密蚀刻领域，“快”不是目的，“稳”才是底色；“解”不是终点，“溯”才是价值。
速捷不做“一锤子解锁侠”，只做您设备全生命周期里的可信赖技术公证人——操作有据、过程可视、结果可验、责任可担。
🔍 下一站预告：
既然锁机总在“最不想它发生的时候”到来，那何不把它变成“最该提前演练的事”？
第三章，我们聊聊如何让蚀刻机自己学会“预判危险”、让PLC养成“定期体检”习惯、让人机交互从“凭经验”走向“靠数据”——
预防性维护与系统韧性强化：从“被动解锁”转向“主动防锁”
（温馨提示：我们为某国家级封装基地定制的《蚀刻机健康度月度看板》，已实现故障预测准确率92.7%，平均非计划停机下降63%。想知道怎么做到的？下章见。）
——晋江速捷自动化科技有限公司｜让每一次复产，都比上次更安心
成立于2017年12月 · 泉州晋江 · 服务10000+工业现场 · 每一次解锁，都附赠一份可审计的技术白皮书
——不是等机器喊“我快不行了”，而是它还没张嘴，你就已递上听诊器
大家好，我是速捷工控。上一章我们刚拆完一颗高危“工业炸弹”，手稳、心细、留痕全——但说实话，每次穿防静电服、戴手套、捧着加密UKey站在蚀刻机前，我们心里都默念一句：这活儿，本不该干得这么紧张。
就像体检报告上写着“脂肪肝早期”，医生不会说“恭喜你还没肝硬化”，而是立刻推给你一份《饮食+运动干预方案》。
设备也一样。
精密蚀刻机不是“用坏才修”的家电，它是产线的神经中枢、良率的隐形守门员、OEE（整体设备效率）的呼吸节奏器。
它不该在凌晨三点突然黑屏，也不该在客户Audit前2小时弹出“F0872 – 安全校验失败”。
它该做的，是安静运行、悄悄自检、提前咳嗽两声提醒你：“嘿，编码器信号有点虚，咱趁周末校准下？”
所以这一章，我们不聊“怎么解”，只聊——
> 怎么让它，根本不想锁？
3.1 关键子系统健康监测：给PLC装上“心电图”，给伺服配个“血压计”
很多客户问：“你们说能预测故障，靠的是玄学还是算法？”
我们答：“靠的是把工业设备当人养——定期量体温、查血常规、听心音，只是我们用的是电流谐波、信号抖动、通信延迟这些‘工业体征’。”
▪️ 伺服系统：不止看报警，更要看“肌肉微颤”
- 在某LED载板蚀刻线现场，我们部署了伺服电流谐波在线分析模块（基于EtherCAT周期同步采样），实时计算各轴驱动器输出电流的5次/7次谐波含量；
- 当X轴谐波畸变率连续30分钟＞8%（阈值设定依据IEC 61800-3），系统自动推送预警：“疑似光栅尺污染或电机轴承初期磨损”，并附带趋势图+建议动作（清洁光栅→复位零点→加载诊断波形）；
- ✅ 成果：该产线伺服返修率下降41%，且首次实现“非停机状态下的编码器零点漂移预判”。
▪️ 运动控制器：不等它死机，先盯它“打哈欠”
- 我们在西门子S7-1500T与新代SYNTEC系统中嵌入轻量级PLC运行健康探针：
- 监测循环周期波动率（Cycle Time Jitter）：正常＜±0.2ms，若连续5次超±0.8ms，触发“逻辑执行迟滞”告警；
- 跟踪块调用栈深度：防止因HMI画面过度嵌套脚本导致OB1堆栈溢出；
- 统计安全指令（如SAFE_STOP、STO）实际响应时间：一旦偏离标定值±5%，即提示“安全链路老化”。
- 💡 小技巧：这些探针不占用用户程序资源，以独立背景任务运行，连TIA Portal里都看不见它——但它真·默默守护。
▪️ HMI与传感器层：揪出“谎报军情”的元凶
- 冷却液泄漏引发误锁？我们加了一道“可信度过滤”：
- 同一区域3个液位开关（浮球+电容+压力式）采用三取二表决+变化率滤波，避免单点传感器受冷凝水干扰误动作；
- 对急停按钮信号增加“毛刺抑制窗口”（硬件消抖+软件延时双校验），杜绝因触点氧化导致的“幽灵急停”。
- 📊 数据说话：某泉州纺织机械厂上线后，HMI虚假报警下降96%，运维人员每天少点37次“确认误报”。
🧩 速捷小剧场：
去年帮一家做Mini-LED巨量转移蚀刻的客户做健康评估，发现其Z轴伺服在每日第3次升压动作后，电流波形会出现0.3ms级“平台塌陷”——查了两周，最后定位到液压比例阀内部密封圈微变形，尚未影响精度，但6个月后必导致位置超差。
我们没换阀，只给它下了个“温柔提醒”：“建议第127班次后安排离线保养”。客户照做，果然在第128班次前完成更换，零停机、零报废、零争议。
——这，就是“防锁”的真正味道：不惊艳，但很踏实。
3.2 固件与配置生命周期管理：告别“版本迷雾”，拥抱“可追溯的确定性”
如果说硬件是骨骼，软件就是神经。而现实中，太多蚀刻机的“神经”正活在混沌里：
- HMI画面V2.3.1，PLC程序V1.8.7，NC参数包却是2021年的备份；
- 上次升级是实习生按着QQ群截图操作的，没人知道哪一行注释被删了；
- 突然锁机，排查三天，结果发现是某台昆仑通态触摸屏固件升级后，与旧版PLC通讯协议握手失败……
在速捷，我们管这叫：“不是设备坏了，是它的成长档案丢了。”
✅ 我们的“工业版Git”实践：
| 环节 | 速捷做法 | 客户获得感 |
|---|---|---|
| 版本控制清单 | 每台设备建立唯一ID档案，记录： • PLC块版本（含FB/FC/OB CRC32） • HMI工程MD5+编译时间戳 • NC系统参数组指纹（SHA-256） • 所有固件包来源（原厂链接/速捷镜像库编号） | “终于不用翻三个月前的微信聊天记录找原始文件了” |
| 自动化备份机制 | 每日02:00自动触发： • TIA Portal在线导出归档（含符号表+注释） • 昆仑通态/威纶工程一键打包上传至客户私有云 • 关键参数组生成PDF快照（带数字签名） | 备份不是“以防万一”，而是“每天都在发生” |
| 变更前仿真验证 | 所有程序修改、HMI更新、参数调整，必须通过： • 离线PLC仿真环境（基于PLCSIM Advanced + 自定义IO模型） • HMI虚拟机沙箱（预装客户同款OS+驱动） • 输出《变更影响矩阵》：标红可能触发的安全连锁、报警逻辑变更、权限依赖项 | “改之前就知道会不会锁，而不是改完才打电话求救” |
🔍 真实案例：比亚迪某基地蚀刻线计划升级HMI权限体系，涉及23个操作员角色重定义。
我们用仿真沙箱跑通全部权限切换路径，发现其中2个角色在“手动模式切自动”时会意外触发STO——这是原厂文档从未提及的边界bug。
提前修复后，正式上线零异常。客户EHS负责人说：“你们不是在升级系统，是在帮我们做合规压力测试。”
3.3 人机协同防护体系：技术再硬，也要配上“靠谱的人”
再聪明的系统，也怕“手滑”；再严谨的流程，也架不住“图省事”。
所以，“主动防锁”的最后一环，是让人和机器学会彼此提醒、互相兜底。
▪️ 分级操作权限 + 生物识别绑定
- 不再是“一个密码走天下”。我们在HMI/PLC层面实施四层权限熔断机制：
层级 可操作项 认证方式 审计要求 L1操作员 启停、换料、常规复位 工号+PIN码 日志记录，无敏感操作 L2技术员 参数微调、HMI画面切换 工号+PIN+人脸活体检测 录像存档+操作摘要邮件推送 L3工程师 PLC在线修改、安全逻辑强制 工号+PIN+USB Key+人脸识别 全程录屏+区块链存证+客户审批流触发 L4超级管理员 固件刷写、密钥管理、审计日志清空 速捷+客户双签离线授权包 需提前72小时提交《高危操作申请单》，经双方EHS联合审批
🚨 重点说明：L3/L4所有动作，均无法绕过“双因子+行为审计”，哪怕你UKey插着、脸也对着，如果没走审批流，系统直接返回“Operation Denied – Audit Trail Missing”。
▪️ 关键动作双确认机制：让“误操作”多一道刹车
- 在HMI关键界面（如“解除安全锁”“清除报警堆栈”“强制轴使能”）设置：
- 第一次点击 → 弹出动态二维码（含操作内容+时间戳+设备ID），需用企业微信扫码二次确认；
- 第二次扫码 → 触发语音播报：“您即将执行【解除安全锁】，此操作将绕过急停监控，请确认物理环境已隔离”；
- 确认后，系统自动生成带操作人生物特征哈希的操作凭证，并同步至客户MES质量模块。
▪️ 离线应急手册嵌入式存储：当网络断了，知识不能断
- 所有速捷交付的设备，均在HMI内置SD卡中固化一份离线版《蚀刻机黄金45分钟应急指南》：
- PDF+SVG矢量图（放大不失真）；
- 含LOTO标准步骤图解、常见报警码速查表（支持OCR文字识别）、本地备份恢复路径；
- 最绝的是：它支持无网络语音朗读（预装TTS引擎），夜班老师傅戴着手套也能听清每一步——毕竟，最可靠的备份，是刻进设备里的那张卡。
🌟 速捷金句：
“最好的预防性维护，不是让设备永不犯错，而是让每一次人为干预，都成为一次可信赖的协作。”
技术可以复制，但信任，只能靠一次次“不跳步、不省略、不妥协”的交付来积累。
📌 本章结语 · 一句实在话：
“主动防锁”，听起来像未来科技，其实就藏在三个日常动作里：
✅ 每月看一眼伺服电流谐波曲线；
✅ 每次修改前，在仿真环境里跑一遍；
✅ 每次关键操作，多点一次确认、多扫一次码、多存一份凭证。
它不炫技，但足够可靠；
它不烧钱，但持续增值；
它不保证永不故障，但能确保——
下次锁机，不会发生在你最狼狈的时候。
——晋江速捷自动化科技有限公司｜成立于2017年12月 · 泉州晋江 · 服务10000+工业现场
我们不做故障的救火队，只做产线健康的长期合伙人。
下章预告：当蚀刻机开始“自己写维修日记”，当PLC学会“主动交班”，当维修报告自动生成……
第四章：智能诊断与知识沉淀：让经验，长成设备的一部分
（悄悄说：我们正在帮某国家级实验室训练“蚀刻机故障语言模型”，输入报警码，输出维修路径+备件清单+风险提示——不是AI替代人，而是把老师傅的脑子，变成设备的标配模块。）
