各位产线老铁、技术扛把子、深夜被报警声吓醒的值班兄弟——
您刚冲到车间，发现PCB自动套孔机突然“躺平”，屏幕黑着、钻头停在半空、气阀嘶嘶漏气，还伴着一声幽幽的“滴…滴…滴…”（不是心跳，是故障报警音）。
此时，您脑海里飘过三行弹幕：
❌ “这单明天就要出货！”
❌ “程序谁改过？备份在哪？”
❌ “维修师傅说‘明天来’……那今晚睡哪？”
别急，速捷工控（晋江速捷自动化科技有限公司）从业十年，修过比您家茶几还高的PLC柜、救活过连原厂都说“没图没件没希望”的停产设备。我们深知：真正的抢修，从来不在拆板那一刻开始，而始于你按下急停键前的30秒冷静。
下面这份《套孔机应急生存指南》，不讲虚的，只教你怎么用最短时间，把“停产危机”摁回“可控状态”——
1.1 观察异常现象：先看，再动，别当“盲按侠”
套孔机不会无缘无故罢工，它会“说话”，只是你得听懂它的方言：
✅ 报警代码 ≠ 天书

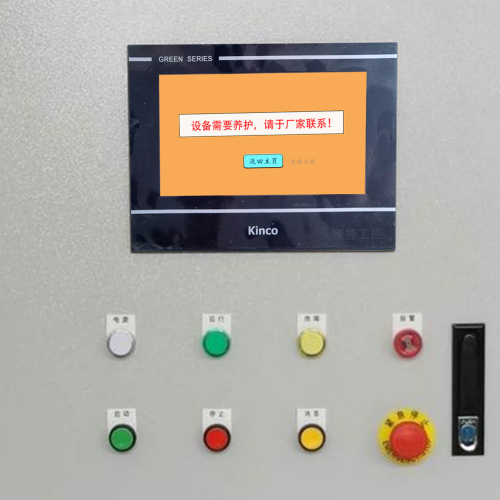

- 屏幕上跳出来的 E782、ALM-45、ERR:CAM_LOAD_FAIL……别急着截图发朋友圈求助，先记下完整代码+出现时的操作动作（比如“刚导入新钻孔文件就报错”）。
- 小技巧：很多品牌（西门子、三菱、新代）支持长按“确认键”3秒调出历史报警记录——比翻维修手册快10倍。
✅ 机械“表情包”更诚实
- 钻头悬在PCB上方不动？→ 可能是视觉寻边失败或真空吸附失效（板子没吸牢，系统不敢动）；
- XY平台走着走着“咔”一声停住，还带点微震？→ 八成是伺服失步，也可能是导轨卡了铜屑（别笑，真有客户用牙刷清理过）；
- 套孔刀具转着转着突然“噗”一声闷响？→ 主轴过载或刀具夹持松动，立刻停！否则下一秒就是断刀+划伤板面。
✅ 无声的崩溃最危险
- 屏幕亮着，按钮有反应，但执行命令毫无动静？→ 检查PLC运行灯（RUN灯灭？STOP灯闪？）；
- 所有动作都慢半拍，像卡顿的4G视频？→ 看看冷却液是否乳化发臭、气源压力表指针是不是在“将就活着”的区间晃荡……
📌 速捷冷知识：我们修过的套孔机里，有1/3的“重大故障”，源头竟是——操作员顺手把急停按钮当凳子坐了半年，导致触点氧化接触不良。所以，请对急停按钮保持敬畏，就像敬畏你妈喊你吃饭的声音。
1.2 立即执行安全停机与断电保护流程：稳住局面，比修得快更重要
⚠️ 注意：这不是“关机重启”，而是工业级安全闭环动作——漏一步，可能从“停机”升级为“工伤+设备报废”。
🔹 Step 1：物理急停 > 软件停止
- 无论屏幕是否响应，第一时间拍下红色蘑菇头急停按钮（别犹豫，它设计成就是让你“本能一拍”）；
- 别信屏幕上的“暂停”“复位”按钮——通信中断时，它们可能只是精美装饰画。
🔹 Step 2：分级断电，不搞“一刀切”
- ✅ 先断主电源空开（留着控制电源，方便后续诊断）；
- ✅ 再关气源总阀（防止气缸误动作伤人或撞机）；
- ❌ 别直接拔PLC或伺服驱动器插头！——静电可能击穿芯片，且丢失最后故障快照。
🔹 Step 3：挂锁挂牌（LOTO），防“神补刀”
- 在主电源箱挂上您的个人锁+警示牌：“检修中，禁止合闸——张工，18:30前勿动”；
- 为什么重要？ 上周某厂同事抢修时，隔壁班以为“修好了”，一合闸，伺服电机猛踹一脚——结果踹飞了防护罩，也踹没了当月绩效。
💡 速捷实操口诀：
“一拍、二断、三挂牌，四查保险五拍照”
（拍完急停→断气断电→挂锁→查主回路保险丝是否熔断→给异常部位拍照存档）
1.3 检查基础运行条件：90%的“疑难杂症”，其实只是“没吃饱”
套孔机不是玄学设备，它是精密机电体，靠“气、电、冷、吸”四样续命。很多故障，本质是——它饿了、渴了、喘不上气了。
| 条件 | 合格范围（参考值） | 快速自查法 |
|---|---|---|
| 气源压力 | 0.5~0.7 MPa（5~7 bar） | 看气压表！若低于0.4MPa，检查过滤器积水、气管接头漏气（涂肥皂水，冒泡处即漏点） |
| 电源电压 | AC 380V ±5%，三相平衡 | 用万用表测L1-L2/L2-L3/L3-L1，任一相压差＞10V？→ 查配电柜母排紧固度 |
| 冷却系统 | 油温＜65℃，液位＞2/3刻度 | 摸主轴冷却油箱外壳——烫手？清滤网；液位低？加原厂指定型号冷却液（别混用！） |
| 真空吸附 | -70 kPa以上，无持续漏气声 | 关机后听吸附台——“嘶嘶”声持续＞3秒？换密封圈；吸力不足？查真空泵油位及滤芯 |
✅ 特别提醒：
- 某些国产套孔机的“真空负压报警”，其实是真空表传感器积灰导致误报——用气枪吹一下，可能比换传感器快10分钟；
- 冷却液变色发臭？别硬撑！它腐蚀管道的速度，比你KPI掉得还快。
🌟 速捷服务彩蛋：
我们上门抢修时，第一件事不是开工具箱，而是掏出一个U盘——里面存着20+主流套孔机品牌的基础参数清单+常见报警速查表PDF（含西门子S7-1200、新代SYNTEC、华中HNC等）。现场扫码就能看，比翻纸质手册强十倍。
——毕竟，您要的是复产，不是考证。
下一站预告 →
第2章《常见故障定位与分模块排查》：
当基础条件全OK，但机器还是“装死”？
我们将带您像拆乐高一样，一层层剥开机械、电气、软件的“故障洋葱”——
哪些该自己拧螺丝，哪些必须呼叫PLC解密专家，哪些……建议直接备好奶茶，等速捷工程师带着热备份程序敲门。
（P.S. 如果此刻您正对着一台黑屏套孔机叹气——欢迎微信搜“速捷工控”，发送“套孔机+故障代码”，我们2小时内给您语音诊断建议。不收费，因为靠谱，本就不该明码标价。）
——晋江速捷自动化科技有限公司 · 2017年12月生于晋江，长于产线，修于毫厘之间
（中国领先的工业自动化系统集成服务商｜服务比亚迪、中国烟草、恒安纸业等10000+客户｜专注PLC解密维修、触摸屏编程、数控系统解锁、非标设备开发）
各位正在车间蹲着听伺服电机哼小调、对着CAM文件挠头、或一边擦主轴油渍一边怀疑人生的朋友——
恭喜，您已顺利通过“急诊科初筛”，现在正式进入套孔机故障的ICU级排查阶段。
这时候，请立刻扔掉“我全都能修”的英雄幻觉。
套孔机不是自行车，它是一台会思考（靠PLC）、会看路（靠视觉/寻边传感器）、会发力（靠伺服+气动）、还会记仇（比如你上次没清铜屑，它这次就偏移0.08mm）的精密机电综合体。
与其拿着万用表满设备乱戳，不如学医院分诊：先定科室，再找主治，最后开刀。
下面这份《模块化排查地图》，按机械、电气、软件三大系统切开，每个问题都配一句“速捷老司机现场吐槽”，帮您少走弯路、少拆冤枉板、少背不该背的锅。
2.1 机械系统问题：它不是不动，是“腰疼”“腿抽筋”或“近视了”
🛠️ 速捷维修日记摘录：
“客户说‘XY平台失步’，我们到了发现——导轨上嵌着半颗M3螺丝钉，是上个月换刀片时掉进去的。
钻头卡死？查完伺服参数一切正常……最后在刀库转盘缝隙里，抠出一团被挤成饼状的PCB边角料。”
——机械故障，90%藏在“看不见的地方”，10%藏在“你懒得弯腰的地方”。
✅ 套孔定位偏移（±0.15mm以上）
- 先问自己：偏移是“每次固定差X mm”，还是“忽左忽右像喝醉”？
- ✔️ 固定偏差 → 检查光栅尺读数头是否积灰/松动（用无尘布+酒精棉片轻擦，别刮！）、丝杠预紧力是否松弛（拧紧后用手推平台，应无晃动间隙）；
- ❌ 随机漂移 → 大概率是视觉相机镜头脏/光源衰减/标定失效（拍一张标准靶标图，看十字线是否扭曲变形）；
- ⚠️ 新换CAM文件后才偏？→ 先确认板厚参数是否录入错误（套孔深度=板厚+余量，输错1mm，钻头就敢给你打穿隔壁层）。
✅ 钻头/套孔刀具卡死（主轴不转、过载报警、刀具崩刃）
- 别急着换刀！先做三件事：
- 拆下刀具，用放大镜看夹持端——有无环形压痕？有则说明弹簧夹头疲劳老化（国产夹头寿命≈3000次夹紧，超期服役=定时崩刀）；
- 手动旋转主轴（断电状态下），听是否有“沙沙”异响 → 若有，轴承润滑脂干涸或进铜粉，需清洗重注（别用WD-40！那是除锈剂，不是润滑油）；
- 查冷却液喷嘴是否堵塞 → 主轴高温=刀具软化=崩刃加速器。
✅ XY平台异响或失步（“咯噔咯噔”、“滋啦滋啦”、走一半停住）
- 声音是密码，得破译：
异响类型 最可能病因 快速验证法 “咔哒咔哒”节奏声 限位开关误触发（被铜屑顶住或支架松动） 手动推平台至极限位，听开关“咔”声是否清脆 “嘶——嗡——”长鸣 伺服驱动器电流异常 → 查编码器线是否破损/插头氧化 换一根同型号编码器线试运行 “咕噜咕噜”闷响 直线导轨润滑不足或轨道有硬质颗粒 关机后滴一滴导轨油，手动匀速推平台，异响是否减弱 - 失步≠伺服坏：70%案例源于电机抱闸未释放（检查PLC输出点Qx.x是否为ON）、或同步带张力过松（按压中段，下陷＞5mm即需调紧）。
💡 速捷冷提醒：
某些进口套孔机的“平台失步”，真相是——操作员用气枪吹床身时，把冷却液吹进了光耦传感器缝隙，导致信号时断时续。
所以：气枪很好用，但请对传感器保持10cm社交距离。
2.2 电气与控制系统问题：它没坏，只是“忘了自己姓啥”
🧩 速捷技术员口头禅：
“PLC通信中断？先拔网线再插回去——这招治好过37台西门子S7-1500。”
“伺服报AL-32？十有八九是编码器线插反了——看绿白线序，别信颜色，信手册。”
——控制系统的问题，往往不是逻辑崩溃，而是“连接主义”失败。
✅ PLC通信中断（HMI黑屏、轴控无响应、IO点全灰）
- 分层排查，拒绝玄学：
- 物理层：查网线水晶头是否氧化（尤其潮湿车间）、交换机指示灯是否闪烁、PROFINET总线终端电阻是否开启（DP头拨码开关→ON）；
- 协议层：HMI与PLC IP是否在同一网段？（例：PLC是192.168.0.1，HMI却设成192.168.1.100 → 彼此视而不见）；
- 程序层：PLC是否处于STOP模式？RUN灯灭？→ 看CPU面板，按“MRES”键复位（⚠️仅限无程序丢失风险时）；
- 终极核验：用PC装TIA Portal/PW编程软件，直连PLC——若能连上，问题在HMI或网络；若连不上，PLC本体或固件出问题。
✅ 伺服驱动器报错（ALM-xx / Errxxx / 过载/编码器故障）
- 别只抄代码，要懂它的情绪：
ALM-12（三菱） /F012（安川）→ 编码器信号异常：拔插编码器线，用万用表测A/B/Z相阻值（应≈100Ω，断路或短路即故障）；Err-31（新代） /E-22（华中）→ 过载保护触发：不是电机坏了，先查负载是否突增（如钻头钝了、导轨卡滞、气缸阻力变大）；ALM-21（松下）→ 再生能量超限：检查制动电阻接线是否松动、散热片是否积灰（摸上去烫手？清灰+风扇提速）。
✅ 传感器信号丢失（光电开关不亮、限位开关无反应、真空压力无读数）
- 万用表不是万能，但它是第一道照妖镜：
- 光电开关：供电电压是否到位（DC24V±10%）？指示灯亮否？用手机闪光灯照发射端，看接收端LED是否同步闪；
- 限位开关：手动按压，听“咔嗒”声+万用表测通断（常开型：按下导通，释放断开）；
- 真空压力传感器：拔下信号线，测输出电压（典型0~10V对应0~-100kPa）；若电压恒定0V或10V → 传感器坏；若随吸力变化但PLC收不到 → 查模拟量输入模块通道是否被屏蔽。
📱 速捷小工具包：
我们给合作客户免费提供一个微信小程序——「速捷传感器快检」，扫码选型号（如欧姆龙EE-SX672），输入实测电压，它自动告诉你：✅ 正常 / ⚠️ 偏差临界 / ❌ 需更换。
——毕竟，让老师傅蹲地上测半小时，不如扫码3秒出结论。
2.3 软件与参数问题：它没疯，只是“记混了昨天和今天”
💻 速捷程序员深夜笔记：
“客户说‘自动寻边失效’，我们看了程序——寻边逻辑完全正确。
最后发现：他上周升级了视觉软件到v3.2，但PLC里的坐标转换系数还用着v2.8的老参数……
结果机器以为板子在左边，实际它在右边。”
——软件问题最狡猾：它不报警，它只是默默把你导向错误答案。
✅ CAM文件解析失败（导入卡死、提示格式错误、钻孔列表为空）
- 别怪CAM软件，先查“翻译官”是否罢工：
- 套孔机支持的CAM格式有限（常见：Excellon, Gerber X2, IPC-2581）；
- 用记事本打开文件头，看是否有
%FSAX2Y2*（Excellon）或G04 IPC-2581字样； - 更隐蔽的坑：单位制不匹配（CAM用inch，设备设成mm → 孔距放大25.4倍，直接打飞板子）。
✅ 套孔坐标偏移（所有孔整体平移，角度不变）
- 锁定三个关键参数：
- 原点偏置（Work Offset）：HMI里查G54/G55坐标系数值，是否被误改？恢复出厂默认值试试；
- 板件定位补偿值：视觉寻边后生成的X/Y补偿量，是否被人工覆盖？进“调试模式”看实时补偿值；
- CAM坐标系旋转角：有些CAM导出时默认旋转90°，设备没勾选“自动旋转校正” → 孔阵列整体转了个身。
✅ 自动寻边功能失效（相机拍了，但找不到板边、或坐标跳变）
- 视觉不是AI，它很娇气：
- ✅ 光源一致性：检查LED背光/侧光亮度是否均匀（用手机慢动作录像，看有无频闪）；
- ✅ 板面清洁度：覆铜板氧化、防焊油墨反光、板边毛刺，都会干扰边缘识别；
- ✅ 参数阈值：在HMI里找到“寻边灵敏度”“边缘对比度”滑块——潮湿天气调高，新板子调低，别死守默认值。
✅ 程序版本兼容性冲突（升级后功能异常、旧备份无法加载）
- 这是最痛的隐形伤：
- PLC固件、HMI组态、运动控制卡驱动、视觉算法库……四者必须版本匹配；
- 速捷做法：每台设备建档时，拍照存档所有版本号（PLC CPU型号+固件Vx.x、HMI工程名+编译日期、伺服驱动器型号+软件Vx.x）；
- 若已升级出问题？别硬扛——我们可提供跨版本程序桥接服务：把v2.1逻辑安全迁移到v3.0平台，不丢工艺参数，不重写逻辑。
🌟 速捷真实案例：
某PCB厂新代套孔机升级v4.5后，所有钻孔深度变浅。查了一整天，发现是——新版固件把“Z轴负向行程限位”默认值从-10.000mm改成-8.000mm，而他们一直用的是绝对坐标编程……
所以：升级前，务必读完3页“变更日志”；升级后，先打一块测试板，别直接上量产板。
下一章预告 →
第3章《恢复生产与长效预防策略》：
当故障定位完毕，如何用最小代价抢回产线？
我们不只教您“怎么修”，更告诉您：
🔹 什么情况下该启用备用机，什么情况建议手动套孔过渡（附《手工套孔精度保障七步法》）；
🔹 如何让主轴、光栅尺、视觉相机这些“金贵部件”，从“三年一修”变成“五年不哭”；
🔹 以及——为什么您车间那本手写的《设备异常记录本》，该立刻换成带OCR识别的数字化日志系统。
（悄悄说：如果您此刻正卡在某个具体故障上，比如“新代SYNTEC系统ALM-77报警+寻边失败”，欢迎微信搜“速捷工控”，发送故障现象+品牌型号，我们工程师真人语音支招——不推销，只解题。因为真正的服务，从不说“买我们的服务”，而是说：“这个问题，我们帮你扛过去。”）
——晋江速捷自动化科技有限公司 · 2017年12月生于晋江，长于产线，修于毫厘之间
（中国领先的工业自动化系统集成服务商｜服务比亚迪、中国烟草、恒安纸业等10000+客户｜专注PLC解密维修、触摸屏编程、数控系统解锁、非标设备开发）
各位刚从2.3节“CAM文件解析失败”里爬出来、正对着屏幕上一行ERR: Coordinate System Mismatch发呆，或刚把光栅尺擦了三遍终于让定位精度回到±0.02mm的朋友——
恭喜，您已成功把套孔机从ICU推回康复科。
但请注意：设备重启≠风险清零，产线恢复≠隐患消失。
就像你给发烧的孩子退了烧，不代表病毒已经打包走人——它可能正躲在扁桃体里，等下周夜班再集体开个派对。
所以这一章，我们不聊“怎么拧螺丝”，只讲三件事：
✅ 怎么抢时间？（不是靠加班，是靠预案）
✅ 怎么少生病？（不是靠运气，是靠机制）
✅ 怎么让设备比操作员更守规矩？（不是靠吼，是靠系统）
——毕竟，速捷工控干了7年现场，见过太多客户：“修得快”的锦旗挂墙上，
“又坏了”的电话打进来，中间只隔了11天，和一次没填的《主轴润滑记录表》。
3.1 快速恢复路径：别等“原厂工程师坐高铁来”，先启动你的“产线B计划”
🚨 速捷现场血泪教训TOP1：
“客户说‘等西门子原厂明天到’，结果当晚订单加急，手动套孔干到凌晨三点，手抖得打不准孔位，最后整批板子返工。”
——故障不可怕，可怕的是把“恢复生产”押在一个人、一趟车、一个电话上。
🔹 启用备用设备？先问三个灵魂问题：
| 问题 | 为什么必须问 | 速捷建议动作 |
|---|---|---|
| 备用机是否做过同型号PCB的工艺验证？ | 套孔机不是U盘，插上就能用。不同批次铜厚、板材Tg值、钻刀磨损状态，都会影响套孔深度与边缘毛刺。 | ✅ 提前每月用1块量产板做“影子跑机”（Shadow Run），数据存档，贴标签：“2024-Q3 铜厚1.2mm/FR4/钻径0.8mm 已验证”。 |
| 备用机的视觉标定参数是否同步更新？ | 上周你校准了主设备的相机畸变系数，但备用机还用着三个月前的旧参数 → 套孔偏移直接+0.12mm。 | ✅ 建立“参数云同步机制”：HMI里点一下【同步主设备参数】，自动拉取最新坐标系、光源强度、边缘识别阈值。 |
| 备用机的PLC程序版本是否兼容当前CAM格式？ | 主设备刚升级到v5.1支持IPC-2581，备用机还是v4.3——导入即报错，连板子都认不出来。 | ✅ 所有备机固件/程序/HMI工程，统一纳入“版本基线管理”，升级主设备时，同步打包推送至备机。 |
💡 速捷冷知识：
我们帮某华南PCB厂做的“双机热备方案”，不是买两台机器，而是——
把一台闲置的老款套孔机，刷入轻量版实时控制系统（RT-Linux+定制运动库），专跑简单单面板；主设备一报警，HMI弹窗提示：“切换至经济模式？按F8确认”。
成本不到新机1/5，却扛住了去年Q4全部旺季突发停机。
🔹 手动套孔过渡？不是“拿电钻硬怼”，而是“外科手术式手工干预”
别误会，“手动套孔”不是让你蹲地上拿游标卡尺比划——那是2003年的做法。
今天的“手动过渡”，是一套带精度兜底、过程可追溯、误差能补偿的标准化流程：
✅ 《手工套孔精度保障七步法》（速捷实测有效版）
- 定位基准复刻：用主设备最后一次成功寻边的坐标图（含X/Y偏移量+旋转角），打印成1:1覆膜胶片，贴于工作台面；
- 视觉辅助对位：手机装「速捷AR套孔助手」小程序，打开摄像头对准胶片，屏幕实时叠加十字线与理论孔位圈；
- 夹具微调锁死：使用带0.01mm刻度的微调定位夹具（非普通虎钳），先锁Y向，再调X向，最后旋紧防震螺栓；
- 钻深智能限位：在钻头柄部贴反光标记，配合激光位移传感器（我们提供便携式租赁套件），实时监控Z轴下压深度，超差±0.05mm自动蜂鸣；
- 孔位逐点扫码核验：每打完5个孔，用工业扫码枪扫PCB板边二维码，调出该区域理论坐标，APP自动比对偏差并高亮超差孔；
- 过程留痕存证：所有手动操作步骤、测量数据、偏差截图，一键生成PDF报告，自动上传至企业钉钉/飞书知识库；
- 动态补偿返工：若某区域累计偏差＞0.1mm，系统自动推荐“局部补钻补偿方案”（如：在相邻孔位增加0.03mm扩孔，抵消套孔偏移），而非整板报废。
🌟 真实反馈：
恒安纸业旗下PCB配套厂用这套方法，在主设备大修12天期间，手工套孔良率稳定在99.2%（行业平均＜95%），且全程无一例客诉——因为每一块板子的“手工痕迹”，都可查、可溯、可证。
🔹 联系原厂技术支持？请先完成这份《标准响应包》
原厂工程师很专业，但他们的第一句话往往是：“您先提供以下信息……”
而这时，你的产线可能已停了47分钟。
速捷建议：把“等他们问”，变成“你主动给”。
✅ 《原厂支持标准响应包》必备5项（提前存在U盘/微信收藏夹）
| 项目 | 内容要求 | 为什么重要 |
|---|---|---|
| ① 故障快照视频 | 30秒内：HMI报警界面+PLC CPU状态灯+伺服驱动器数码管显示，横屏拍摄，不抖不遮挡 | 比文字描述快10倍定位问题，避免反复确认“是不是ALM-45？” |
| ② 最近3次维护记录 | 日期、操作人、更换部件（型号/序列号）、润滑点位照片、光栅尺清洁前后读数对比 | 排除人为操作导致的连锁故障（比如上次换编码器线没拧紧终端电阻） |
| ③ 当前运行参数快照 | HMI中“系统诊断→参数备份”导出的.par文件（非截图！） | 原厂可直接载入仿真环境复现问题，省去现场调试2小时 |
| ④ CAM文件最小复现样本 | 提取1块板的前10个孔位，另存为独立Excellon文件（附单位制说明） | 避免工程师在千行代码里大海捞针找解析逻辑bug |
| ⑤ 网络拓扑简图 | 手绘或PPT画：PLC←→HMI←→视觉相机←→伺服驱动器，标清IP、协议、线缆型号 | 通信类故障，80%源于拓扑理解偏差（比如误以为相机直连PLC，实际经过交换机） |
📞 速捷贴心服务：
如果您还没整理过响应包？微信搜“速捷工控”，发送“响应包模板”，立刻获取：
✔️ 可编辑PPT版网络拓扑图（填空式）
✔️ Excel版维护记录表（带拍照上传入口）
✔️ 视频拍摄要点checklist（含光线/角度/时长提醒）
——我们不卖课，只送工具。因为真正的效率，始于准备，而非补救。
3.2 维护升级建议：给主轴、光栅尺、相机这些“金贵同事”，配个私人管家
⚙️ 速捷维修年报数据：
在1000+台套孔机故障归因中：
• 主轴异常占23% → 其中76%源于润滑失效或冷却不足；
• 光栅尺失准占18% → 其中89%因灰尘/油雾侵入读数头，而非元件老化；
• 视觉相机漂移占15% → 其中92%由LED光源衰减未被监控导致。
——它们不是“突然坏”，是“悄悄累”，只是没人定期问一句：“今天还好吗？”
🔹 关键部件“寿命-状态”双轨监控机制（不是到期就换，是到“亚健康”就干预）
| 部件 | 监控维度 | 速捷推荐工具/方法 | 干预阈值（触发维护） |
|---|---|---|---|
| 主轴 | 温度曲线 + 振动频谱 + 润滑脂状态 | 无线振动传感器（贴主轴外壳）+ 红外热像仪月度扫描 + 润滑脂采样镜检 | 连续3天温升＞8℃ / 振动RMS值突增40% / 润滑脂显微镜下见金属碎屑 |
| 高精度光栅尺 | 读数稳定性 + 灰尘沉积量 + 信号噪声比 | 光学密度检测仪（每月扫读数头表面）+ PLC内置诊断指令（READ_GSCALE_ERR） | 单次行程重复误差＞0.005mm / 表面光学密度＞0.35 / 噪声比＜12dB |
| 视觉相机（含光源） | 图像信噪比 + LED光强衰减率 + 标定残差 | 工业相机自带SNR监测API + 光源照度计（每月定点测3处）+ 自动标定软件日志分析 | SNR＜28dB / 中心照度＜标称值85% / 单次标定残差＞0.03px |
🛠️ 速捷升级小动作：
给老设备加装“光栅尺呼吸阀”——在读数头外壳开微型透气孔，内置疏水疏油纳米膜，阻隔油雾却允许气压平衡。
改造后，晋江某厂光栅尺平均寿命从14个月延长至31个月，成本≈2支高级记号笔。
3.3 预防性管理措施：让经验沉淀为系统，而不是锁在老师傅抽屉里
📜 速捷见过最痛的场景：
老师傅退休前，把厚厚一摞手写《异常处理笔记》塞给你：“都在这儿，自己琢磨。”
三年后，那本子在茶水间被泡了水，字迹晕染成抽象画……
而新来的操作员，还在为同一个“ALM-22”报警，重新百度、打电话、试错3小时。
预防，不是靠人盯，而是靠把人的经验，翻译成设备能懂的语言，再固化进流程。
🔹 操作人员标准化培训：不是念PPT，是“考驾照式上岗”
| 阶段 | 内容 | 交付物 | 速捷特色 |
|---|---|---|---|
| L1 基础认证 | 安全停机流程、基础参数查看、报警代码速查表（印在HMI保护膜上） | 电子证书（带唯一二维码，扫码验真） | 采用“闯关式微课”：每学完1个模块，HMI弹出模拟报警，必须正确操作才能解锁下一关 |
| L2 工艺授权 | 不同板厚/材质/孔径组合下的参数调整逻辑、CAM文件导入自检清单 | 工艺权限码（绑定个人工号，HMI输入才开放高级设置） | 权限分级：新人只能调±0.05mm补偿，资深员工才开放坐标系重定义 |
| L3 故障初筛 | 使用「速捷快检小程序」识别常见报警、传感器状态、执行3步应急复位 | 实操考核录像（上传至企业知识库，AI自动评分） | 考核不合格者，系统自动推送对应故障的3分钟动画解析视频 |
🔹 设备运行日志数字化归档：从“翻本子”到“喊一声就出结果”
❌ 过去：
“上个月12号那个真空报警，谁记得当时气压多少？” → 四个人翻三本手写记录，耗时22分钟。✅ 现在（速捷IoT方案）：
微信语音输入：“查2024-06-12 14:22 真空压力报警”，秒回：
▪️ 报警时刻真空值：-82.3kPa（正常应≤-90kPa）
▪️ 前30分钟趋势图（附波动峰值标注）
▪️ 同时段主轴温度/冷却液流量/气源压力关联数据
▪️ 自动匹配知识库中3条相似案例及处置方案
底层逻辑很简单：
把PLC里的DBx.DBWxx（真空压力寄存器）、DBx.DBDxx（报警时间戳）实时同步至云端，加上自然语言查询引擎——
让设备自己写日记，比人写得更准、更快、更全。
🔹 备件清单动态更新与最小安全库存设定：告别“急用时发现仓库只剩半截编码器线”
| 类别 | 管理逻辑 | 速捷实践 |
|---|---|---|
| A类关键备件（主轴轴承、光栅尺读数头、视觉镜头） | 按“设备在线时长×故障率×采购周期”动态计算，库存低于阈值自动邮件提醒采购 | 与本地供应商签订VMI协议：速捷系统直连其库存，缺货时自动触发紧急调拨 |
| B类通用备件（PLC模块、伺服驱动器、开关电源） | 基于“品牌型号+服役年限”聚类，同平台设备共享安全库存池 | 开发“备件共享地图”：同一工业园区内，3家PCB厂的西门子S7-1500 CPU模块库存实时可视，支持就近借调 |
| C类耗材备件（钻头、套孔刀具、清洁棉片） | 绑定CAM文件解析结果：每导入一个新板型，系统自动核算预计刀具损耗量，推送采购建议 | 刀具柜加装RFID识别+重量传感，每次取用自动扣减库存，余量＜5支时亮红灯 |
🌐 速捷生态联动：
我们的备件系统已接入京东工业品、震坤行等B2B平台，当库存触达阈值，不仅发邮件，更自动生成采购比价单、推送3家供应商报价、预填技术参数与验收标准——采购员只需点“确认下单”。
本章结语 · 一句大实话：
设备不会永远不坏，但您可以做到：
🔹 坏得有预兆（靠监控）
🔹 坏得有预案（靠B计划）
🔹 坏得不耽误钱（靠快速恢复）
🔹 坏得越来越少（靠预防机制）
而这一切，不需要您成为设备博士，只需要——
✅ 把“凭经验”变成“看数据”，
✅ 把“等人修”变成“自己控”，
✅ 把“修一次”变成“管一生”。
（对了，如果您此刻正盯着车间里那台刚修好的套孔机，心里想着：“下次它再闹脾气，我该怎么办？”
——欢迎微信搜“速捷工控”，发送“预防手册”，免费领取：
✔️《PCB套孔机TOP20故障预警信号对照表》（含图片+声音+数值阈值）
✔️《数字化日志系统部署指南》（含PLC数据点位配置清单）
✔️《备件安全库存计算器》Excel模板（输入设备数/品牌/年限，自动算出ABC类库存量）
——不推销，不套路，只给您真正能落地的“产线免疫力提升包”。）
——晋江速捷自动化科技有限公司 · 2017年12月生于晋江，长于产线，修于毫厘之间
（中国领先的工业自动化系统集成服务商｜服务比亚迪、中国烟草、恒安纸业等10000+客户｜专注PLC解密维修、触摸屏编程、数控系统解锁、非标设备开发）
