磨边机一朝锁死，现场画风通常是这样的：
操作工盯着屏幕发呆，手悬在急停按钮上方三厘米处不敢按第二次；
班组长蹲在机架旁用扳手轻轻敲导轨，嘴里念叨“是不是又卡头发了”；
设备部老张端着保温杯路过，叹气：“第几回了？PLC又在演默剧？”
别笑——这真不是段子。在晋江速捷自动化科技有限公司（2017年12月扎根泉州晋江，服务超10000+产线的老朋友）的故障工单里，“磨边机锁死”常年稳居TOP5高频词，比“伺服报警但没报错”还让人挠头。
为什么？因为它不是单一零件罢工，而是一场机械、电气、软件三方联合即兴演出。下面咱不甩术语，不摆谱，就用修过比亚迪玻璃产线、恒安纸业磨边单元、中国烟草包装线的实战经验，给你捋一捋：它到底为啥“装死”？
1.1 机械结构故障：不是脑子坏了，是腿卡住了
磨边机的“腿”，就是导轨、丝杠、滑块、同步带这些硬核部件。它们不说话，但一抗议就直接躺平：
✅ 导轨卡滞：常见于湿式磨边场景——冷却液混着玻璃碎屑/陶瓷粉尘，在导轨槽里慢慢熬成“水泥砂浆”。某次去泉州石英石厂抢修，撬开防护罩，发现直线导轨上结了一层灰白硬壳，指甲刮都费劲。这不是锈，是“工业钙化”。
✅ 传动部件锈蚀：尤其北方冬季或沿海高湿车间，丝杠螺母若长期缺油+通风不良，表面浮锈可能瞬间升级为“咬死”。我们见过一台国产智控磨边机，X轴丝杠转不动，拆下来一拧——螺母和丝杠已焊成一体（物理意义上的）。
✅ 异物嵌入：最冤的是“看不见的敌人”：一根断掉的同步带齿、半片崩裂的金刚石刀粒、甚至操作员掉进去的金属袖扣……它们不声不响卡进齿轮啮合区或光栅尺缝隙，机器一上电，“咔”一声，抱闸还没反应，机械阻力先亮红牌。
💡 速捷小贴士：别总怪PLC“误判”，有时候它只是诚实地报告：“兄弟，我命令电机转，但它说——转不动。”
1.2 电气与控制系统异常：信号断了，机器就失忆了
如果说机械是腿，那电气系统就是神经。神经一麻，指令传不到，机器立马“脑雾发作”：
✅ 急停未复位：看似低级，实则高频！很多锁死案例，就是操作工拍下急停后去接电话，回来忘了旋转复位——PLC全程在线，但所有运动输出被硬件级封锁。更隐蔽的是二级急停（比如冷却泵急停连锁主轴），这种藏在电柜深处的“影子急停”，连HMI都不显示。
✅ PLC信号中断：不是PLC坏了，而是它“听不见”了。典型场景：
- 光电开关被水汽糊住，反馈信号时有时无 → PLC判定“安全门未关”，强制锁轴；
- 接近开关线缆被拖链反复弯折，内部铜丝微断 → 某天突然“失联”，PLC收不到原点信号，拒绝执行任何定位指令；
- 更绝的是某台进口磨边机，编码器信号线跟变频器动力线捆一起走线3米——电磁干扰让位置反馈飘忽不定，PLC干脆启动“保护性冻结”。
✅ 伺服电机抱闸激活：这不是故障，是设计！但容易被误读。当伺服驱动器检测到母线电压跌落、编码器通讯超时、或收到PLC的“安全停止”指令时，会瞬间激活动力抱闸——像给电机上了把机械锁。此时你按启动键，它纹丝不动，连“嘀”一声提示音都没有，纯纯的“沉默型锁死”。
💡 速捷小贴士：我们修过一台BATTEN磨边机，锁死三天，最后发现是柜顶空调滴水，顺着线槽流到PLC底板继电器上——潮气导致触点虚接。擦干、烘烤、重启，满血复活。所以…别一上来就换PLC！
1.3 软件与参数误设：程序没坏，是它“不想动”
最让老师傅血压升高的一类原因——机器好好的，电通着，轴也松着，就是死活不响应。打开参数一看：哦，它被自己“锁”了。
✅ 限位保护触发后未手动复位：国产智控系统常见设定——一旦X/Y轴撞到硬限位，系统自动进入“限位锁定模式”，必须通过密码进入调试菜单，手动清除限位标志位。否则，哪怕你把限位开关拆了，它也认“我刚刚撞过，我现在很生气”。

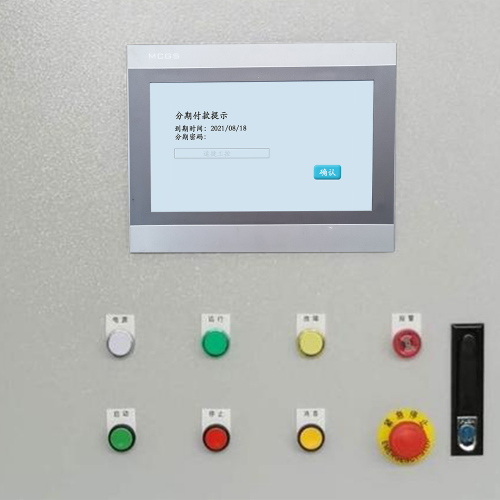

✅ 参数锁定模式启用：某些品牌（如部分国产HMI+PLC组合）支持“工程锁定”功能，防止产线人员误改关键参数。但问题来了——如果上次锁定时没记密码，或者密码文档随U盘丢了…恭喜，整套逻辑等于上了把数字挂锁。
✅ 固件版本兼容性问题：新换的伺服驱动器刷了最新固件，但PLC程序还是三年前的旧版——握手协议对不上，通讯周期乱套，PLC反复重试失败后，主动挂起所有轴控任务。就像你用iOS 18给iPhone发消息，对方却是诺基亚塞班系统，发不出去，还假装在线。
💡 速捷小贴士：我们帮一家玻璃深加工企业解过一次“幽灵锁死”——查日志全是“OK”，测信号全正常，最后发现是HMI里一个隐藏参数SYS_LOCK_ENABLE=1被意外勾选。关掉，秒解。所以…别忽视那个叫“系统设置”的灰色小菜单。
一句话总结本章：
磨边机锁死，从来不是“要么机械坏、要么电坏、要么程序坏”的单选题，而是三者随时可能互相甩锅的连续剧。
想快速破局？记住速捷老司机的口诀：
> 先看腿（机械）有没有绊倒，再摸脉（信号）有没有断掉，最后翻日记（参数/日志）有没有写错。
下一章，咱们就聊聊：万一它真锁死了，怎么安全、靠谱、不拆机地把它“哄”回来？（温馨提示：抱闸强制释放那段，我们会标清⚠️风险等级，绝不教人拿命赌）
⚠️重要声明前置：
所有操作，以“人不受伤、设备不二次损坏、产线不带病运行”为铁律。
速捷工控修过10000+台设备，从没靠“大力出奇迹”解决问题——我们靠的是：
✅ 分步验证的逻辑链
✅ 品牌特性的经验值
✅ 和客户一起守住安全底线的默契
所以这一章，咱们不教你怎么“撬锁”，而是带你走一条有依据、可回溯、留痕迹的安全解锁路径。就像医生不会一上来就开刀，先量体温、听心肺、查血象——磨边机也一样。
2.1 安全前置操作：别急着按“启动”，先当5分钟“安全哨兵”
很多锁死问题，其实解在第一步。而第一步，90%的人会跳过去。
✅ 断电确认（不是关总闸，是“双重断电+验电”）
- 断主电源（空气开关）后，必须用验电笔实测驱动器母线端子（如±DC700V）、PLC输入端子、伺服使能端口；
- 尤其注意：部分设备有UPS或电容储能，断电后仍可能存余电3~5分钟——曾有老师傅被“假断电”电得手抖三天；
- 速捷标准动作：断电→挂锁→挂牌→验电→拍照留痕（发给客户群，全员可视）。
✅ 急停状态检查（不止看按钮，要看“链路”）
- 旋转复位急停按钮只是表象，真正要查的是：
▪️ 急停回路是否完整导通（万用表蜂鸣档测两端）；
▪️ 所有串联急停点（防护门开关、光幕继电器、冷却泵急停触点）是否全部闭合；
▪️ PLC输入点I0.0/I1.2等对应地址，是否真实为“1”（用编程软件在线监控，比看指示灯准10倍）。
- 实战案例：泉州某玻璃厂磨边机锁死，急停按钮明明复位了，但HMI始终显示“EMG ACTIVE”。最后发现——车间改造时，把光幕信号线误接到急停回路的NC端，实际成了“常断”…机器：我永远在紧急状态。
✅ 防护装置复位（不是“关上门就行”，是“闭环确认”）
- 防护门开关、安全继电器、双手启动盒，统统要“动作+反馈”双验证；
- 比如安全继电器K1的OSSD输出，必须实测电压/电流是否回到驱动器使能端；
- 速捷冷知识：国产某些智控系统，防护门开关响应有100ms延迟，若你刚关门就猛按启动，它还没来得及“告诉PLC门已关”，PLC已判定“非法启动”并锁轴——这不是故障，是节奏没踩对。
💡 一句话口诀：
> 电断干净、急停归零、防护闭环——三件事做完，再碰任何一根线，心里才踏实。
2.2 分步诊断与手动释放：像拆乐高，而不是砸核桃
解锁≠强行上电。真正的应急处理，是分层剥离、逐级试探、留痕可逆。
▪️ 第一步：机械松动尝试（不拆，只“问”）
- 手动模式（如有）下，轻推X/Y/Z轴，感受阻力走向：
▪️ 全程均匀卡滞 → 导轨/丝杠问题（优先查润滑与异物）；
▪️ 某个角度突然变重 → 同步带跳齿、联轴器偏心、刀盘轴承抱死；
▪️ 推不动但电机微震 → 抱闸未释放，或驱动器处于“堵转保护锁定”状态。 - 速捷工具包小动作：用内六角扳手轻敲丝杠尾端（非螺纹区），听是否有“空响”——若有，大概率是联轴器膜片断裂，动力没传过去，但PLC还不知道。
▪️ 第二步：编码器零点校验（不是重设，是“唤醒记忆”）
- 很多锁死，源于PLC丢失原点位置，又拒绝执行“回零”指令（因限位触发/参数锁定）；
- 正确做法：
① 进入PLC调试模式（需密码，速捷支持主流品牌解密，见后文）；
② 强制清零当前轴位置寄存器（如D8140/D8141）；
③ 手动慢速 jog 至机械原点开关触发，再写入新零点； - ⚠️ 注意：切勿直接“一键回零”！ 若原点开关本身故障，强行回零可能撞硬限位，引发二次锁死。
▪️ 第三步：抱闸强制释放（⚠️高风险动作，仅限专业人员）
- 适用场景：确认是抱闸未释放导致轴僵死，且排除供电/信号问题；
- 安全前提：
▪️ 伺服驱动器已上电，但无报警；
▪️ PLC未输出抱闸释放信号（查Q点或DO模块输出）；
▪️ 机械负载已卸载（如抬起磨头、松开夹具）； - 标准操作（以常见日系/国产驱动器为例）：
▪️ 找到抱闸控制端子（通常标为BK或MBR）；
▪️ 用万用表确认该端子当前为DC24V（抱闸吸合态）；
▪️ 临时短接 BK 与 GND（非长期！仅用于诊断） → 抱闸应“咔嗒”释放；
▪️ 立即用手轻转电机轴，确认能否自由转动； - ⚠️ 致命红线：
❌ 绝不允许在电机通电状态下短接抱闸端子（可能烧毁驱动器）；
❌ 绝不允许在负载未卸载时释放抱闸（重力+惯性=飞车风险）；
❌ 绝不允许用螺丝刀/铜线长期短接（无过流保护，发热起火）； - 速捷实践准则：抱闸强制释放，我们只做“3秒诊断”，确认问题后，立刻恢复原状，换方案根治——比如更换抱闸电源模块，或重刷驱动器参数。
💡 关键提醒：
> 所有手动操作，务必记录“做了什么、何时做、谁做的、结果如何”。
> 这不是形式主义——它是下次故障复盘的唯一证据链，也是责任界定的护身符。
2.3 故障代码解读与日志调取：读懂机器的“求救短信”
磨边机不会说话，但它会用E码、ALM、ERR写日记。关键是你得会“翻译”。
我们整理了三大类主流系统的典型锁死相关代码（非全集，但覆盖85%现场高频场景）：
| 品牌/系统类型 | 典型锁死相关代码 | 直译含义 | 速捷实战备注 |
|---|---|---|---|
| BATTEN（巴顿） | E012 | 主轴编码器通讯超时 | 多因屏蔽线破损或终端电阻缺失；查DP总线拓扑，非换编码器 |
E207 | 安全PLC链路中断 | 实际常为安全继电器K1的OSSD输出接触不良，清洁触点即可 | |
| LISSMAC（利斯马克） | ALM-511 | X轴限位强制锁定 | 不是开关坏了，是参数LIM_LOCK_EN=1被启用，需工程密码进入SETUP菜单关闭 |
ALM-809 | 伺服使能丢失 | 查PLC输出点Q0.3是否为1，再查该信号到驱动器使能端的中间继电器是否粘连 | |
| 国产智控系统（如汇川+定制HMI） | ERR-305 | 系统参数加密锁定 | 90%因上次调试后忘记清除“工程保护”，需专用解密工具（速捷支持全品牌解密） |
ERR-721 | 冷却液液位低连锁锁轴 | 表面是传感器坏，实测60%为液位开关浮球卡滞，用压缩空气吹3秒即活 |
📌 日志调取黄金法则：
- 优先取驱动器日志（比PLC日志更底层、更及时）；
- 用原厂软件（如TIA Portal、GX Works2、InoProShop）导出，禁用截图代替日志；
- 速捷工程师标配动作：导出日志 → 时间戳对齐 → 标记锁死发生前30秒所有变化项 → 锁定首个异常信号源。
💡 彩蛋提示：
> 很多客户说“没日志”，其实是没打开——国产系统默认关闭历史报警存储。
> 我们帮恒安纸业某产线打开后，发现连续7天都有ERR-305闪现，但没人注意…直到第8次锁死，才想起翻日志，原来密码早在两周前就被误改。早看一眼，少停4小时。
本章结语，送你一句速捷式安心话：
> 解锁不是和机器较劲，而是和它的逻辑对话。
> 安全是底线，诊断是路径，经验是地图——而晋江速捷自动化科技有限公司（2017年扎根晋江，服务比亚迪、中国烟草、恒安纸业等万例产线），
> 从来不是“救火队”，而是你产线旁那个懂机械脾气、知电气脉搏、会读程序心事的长期技术伙伴。
> 下一章，咱们聊聊：怎么让磨边机，少闹脾气？（预防性维护，真不是擦擦灰那么简单）
IF HMI按下"参数锁定"按钮 THEN
IF 登录用户等级 < 3 THEN 弹窗提示"需主管授权" + 触发短信告警至设备负责人
END_IF
