——当“大回旋切纸机”突然摆出“我不干了”的姿势，它到底在气什么？
（温馨提示：本文不卖焦虑，不兜售“万能密码”，只讲人话、讲逻辑、讲——为什么你按了10次复位键，它还是倔强地黑着脸。）

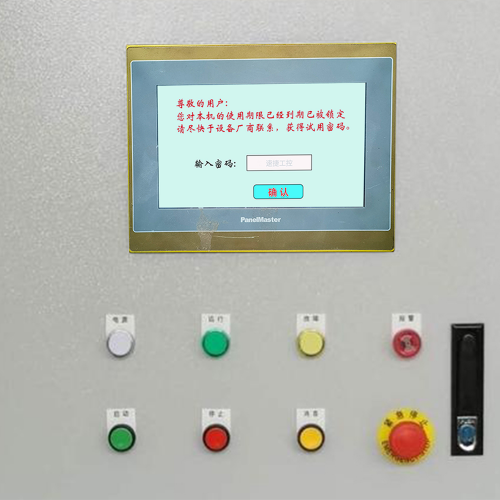

1.1 “大回旋切纸机系统被锁”的典型表现：一台高冷设备的无声抗议
你刚推开车间门，就听见同事叹气：“又锁了……”
走近一看——
✅ HMI屏幕漆黑如深夜加班后的双眼（连Logo都不亮）；
✅ 急停按钮灯固执地亮着红光，仿佛在说“我已报警，但没人来解围”；
✅ 手动模式下，Y轴/回旋轴压根不响应使能指令，伺服驱动器面板上冷冷显示“READY OFF”；
✅ PLC状态灯闪烁异常（比如西门子S7-1500的RUN灯慢闪3次停顿，再闪3次——这不是摩斯电码，是它在喊“快看诊断缓冲区！”）；
✅ 更扎心的是：HMI弹出一行小字——[E482] Sync Loss: Rotary Cutter Phase Offset > ±1.2°，翻译成人话就是：“刀辊和回旋机构吵翻了，谁也不认谁的节奏。”
⚠️ 注意：这不是“死机”，是系统在主动锁死——就像高铁自动刹停不是因为刹车坏了，而是它比你还清楚“现在不能动”。
1.2 系统锁定的三级触发逻辑：三道门，一把锁，但钥匙不在你口袋里
别急着拔电池、断电源、重启PLC——先搞清：谁下的锁？凭什么锁？锁得合不合理？
我们把“锁”拆成三层防御体系，像极了晋江老厝的防盗门：
🔹 第一层：安全回路硬锁（物理级·铁面无私）
光栅被纸卷蹭歪了？防护门没关严？急停按钮卡住了没弹回？
→ 安全继电器（比如Pilz PNOZ、西门子 Sirius 3SK）直接切断伺服使能回路（24V DC Enable线），PLC连“说话资格”都被剥夺。
💡 特征：所有轴使能全灭、HMI无响应、安全输出端子实测0V——此时PLC程序甚至还没开始跑。
🔹 第二层：PLC软锁（逻辑级·讲道理但很较真）
安全回路OK了？PLC终于上线，但它一读条件就摇头：
• 回旋编码器信号丢失（A/B相脉冲中断＞200ms）；
• 刀辊与主传动编码器相位差超限（比如±1.2°阈值被突破）；
• 张力传感器反馈突变＞±15%额定值，且持续300ms；
→ PLC立刻置位 M_LOCK_SYS := TRUE，并封锁所有运动指令输出。
💡 特征：HMI可进、报警有代码、手动点动部分功能正常（比如润滑泵能转），但关键轴就是“装死”。
🔹 第三层：运动控制器级锁（执行级·脾气最爆）
就算PLC放行了，伺服驱动器（如安川SGDV、三菱MR-J4、新代SD200）还会自己验身：
• 编码器通信中断（AL-21：Encoder communication error）；
• 过载检测触发（AL-70：Overload alarm）；
• 位置偏差超限（Error 4096：Position deviation too large）；
→ 驱动器直接拉闸，报Fault，断开伺服使能，并反向通知PLC：“我拒接服务。”
💡 特征：驱动器面板红灯狂闪、抱闸未释放、用示波器测UVW相电压为0——这时你拧螺丝的手，得先问问驱动器同不同意。
📌 速捷小结：
> 锁 ≠ 故障，锁 = 保护。
> 真正的问题，永远藏在“被锁之前”那0.3秒里——就像你摔跤，不是地板太滑，是鞋带松了。
1.3 关键部件关联性分析：回旋机构不是孤勇者，它是张力、相位、编码器的三角恋
为什么“回旋”一出事，整条线就瘫？因为它不是单打独斗的选手，而是整套同步系统的节拍器。
🔸 回旋编码器信号丢失
→ PLC收不到实时角度，无法计算刀辊切入时机；
→ 运动控制器判定“失联”，触发紧急停机；
→ 张力闭环失控，纸幅抖动加剧，反向冲击编码器耦合器……形成恶性循环。
🔸 刀辊相位同步超差
（比如设定每转切3刀，但实际偏移了半齿）
→ HMI报警[E482]只是表象，根源可能是：
✓ 回旋齿轮箱油膜老化导致微滑移；
✓ 刀辊编码器安装松动（拧紧力矩不足，或胶水失效）；
✓ 主传动变频器输出频率波动＞±0.1Hz（查电网谐波！）。
🔸 纸幅张力突变
看似“机械问题”，实为控制链崩塌的导火索：
• 张力传感器零漂 → PLC误判“纸要断”，强制降速；
• 降速引发回旋惯性滞后 → 相位差超标 → 触发锁；
• 锁机后张力辊抱闸动作 → 纸幅瞬间绷紧 → 拉坏纠偏传感器……
→ 你看，一个传感器感冒，整条产线都得吃退烧药。
🎯 速捷实战提醒：
> 大回旋切纸机的“锁”，90%以上不是PLC程序写错了，而是机械状态悄然越界，控制系统忠实地举手报告。
> 所以——修前先“问诊”，别一上来就“动手术”。
（下一章预告：《分层诊断流程与现场应急处置指南》｜教你用3分钟判断：该叫电工？还是该叫我们？）
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化“拆锁、修锁、换锁、防锁”全周期服务。
累计帮比亚迪、中国烟草、恒安纸业等10000+客户，把“锁死”变成“秒解”。
毕竟，设备会生气，但我们懂它的脾气。
graph TD
A[HMI报警界面] --> B{是否有明确代码？}
B -- 是 --> C[查HMI内置帮助文档
或速捷《大回旋常见报警速查手册》v3.2]
B -- 否 --> D[进入PLC诊断缓冲区
（S7-1500：TIA Portal → Online & Diagnostics → Diagnostic Buffer）]
C --> E[对应代码指向：
• 安全类？→ 回2.1
• 同步类？→ 跳2.3.2
• 传感器类？→ 跳2.3.1]
D --> F[筛选最近3条“Error”或“Warning”事件
重点关注：
• “I/O access error” → 模块插槽/地址错
• “Cycle time exceeded” → 程序卡死或通信中断
• “Encoder signal loss” → 编码器线路问题]
F --> G[登录伺服驱动器面板
或通过调试软件读取ALM/Error码]
G --> H{是否为可复位故障？}
H -- 是 --> I[执行驱动器Reset流程
（注意：部分ALM需先清除故障再上电）]
H -- 否 --> J[记录ALM码+驱动器型号
→ 速捷技术支援通道直连
（微信/电话/远程桌面，30秒接通）]
——不是等它锁了才修，而是让它连“想锁”的念头都懒得动
（友情提示：本章没有“一键解锁”按钮，也没有“永久不坏”承诺。
有的是一套让设备自己学会“深呼吸、慢转弯、早休息”的养成计划。
——就像给回旋机构配了个懂中医的管家，不是等它中风才针灸，而是每天晨练+泡脚+定期号脉。）
3.1 高频锁定诱因的周期性干预：把“突发故障”，变成“预约保养”
大回旋切纸机不是手机，不能靠“重启解决90%问题”。它的“锁”，往往不是某天突然闹脾气，而是轴承悄悄发烫、编码器默默漂移、刀辊偷偷失衡……攒够三张“病假条”，系统才亮红灯。
所以，速捷工程师进厂第一件事，不是打开笔记本连PLC，而是掏出一个小本子——上面印着我们和27家造纸/包装客户一起踩坑、验证、优化出来的《大回旋健康日历》：
📅 回旋轴承润滑脂更换：不是“半年一打”，而是“看温度+转速+工况”动态处方
很多客户还在用“每年换一次”的土办法，结果要么润滑不足（高温抱死）、要么油脂过量（散热不良→编码器误报A/B相错相）。
✅ 速捷推荐方案：按“温度-转速映射表”精准投喂
| 工况类型 | 回旋轴温（℃） | 平均转速（rpm） | 推荐润滑脂型号 | 更换周期 | 操作要点 |
|----------|----------------|------------------|----------------|------------|-----------|
| 高速连续切（≥600m/min） | ＞75℃ | ＞120 | Klüberplex BEM 41-132 | 3个月 | 停机后趁热排旧脂（温度60–80℃时流动性最佳），新脂注入量=空腔容积60% |
| 中速间歇运行（300–600m/min） | 55–75℃ | 60–120 | Shell Gadus S2 V220 | 6个月 | 使用带压力释放阀的注脂枪，避免油路憋压损坏密封圈 |
| 低速调试/试机模式 | ＜55℃ | ＜60 | Fuchs Renolit DFB 2 | 12个月 | 注脂前务必清洁注油嘴，防止纸屑混入→堵塞油道 |
💡 冷知识：某客户曾因在45℃环境里给高速轴打低温脂（NLGI 1级），导致开机5分钟轴承温升达92℃——不是脂不行，是“穿错了衣服”。
⚖️ 刀辊动平衡年度检测：不是“差不多就行”，而是对标ISO 1940 G2.5级精度
G2.5是什么概念？——相当于让一个200kg的刀辊，在3000rpm下旋转，其残余不平衡量 ≤ 0.4g·mm/kg。
翻译成人话：比你手机陀螺仪的抖动还稳。
🔧 速捷现场动平衡服务标准动作：
1. 拆卸刀辊 → 清洗表面纸浆残留 → 目视检查刀刃裂纹（放大镜+荧光渗透剂）；
2. 安装于便携式动平衡仪（Hansford Balancer Pro），启动自动校准；
3. 测得原始不平衡量＞1.2g·mm/kg？→ 立即标记去重位置（非焊补！避免热变形）；
4. 钻孔去重（Φ3mm×深度≤5mm），复测至≤0.35g·mm/kg；
5. 全程录像存档，生成《刀辊平衡证书》（含振动频谱图、相位角、残余量），同步上传客户MES。
📌 为什么坚持G2.5？因为低于这个值，回旋机构的径向跳动才会稳定在±0.012mm以内——而这，刚好是张力传感器能“淡定”读数的临界线。
3.2 控制系统韧性增强：给PLC加个“双保险”，给信号配对“复眼”
如果把PLC比作大脑，那安全回路就是它的脊髓反射——快、准、不容商量。但再快的反射，也怕单点失灵：比如一只安全继电器触点氧化，或一根编码器线被老鼠啃掉半根……于是，我们不赌“它不会坏”，而是设计“坏了也不瘫”。
🛡️ 安全PLC冗余配置：不是“两台PLC”，而是“一对F-CPU的默契配合”
以西门子S7-1500F为例，速捷为大回旋客户标配的不是普通CPU，而是双通道F-CPU + 独立安全电源 + 冗余背板总线：
- ✅ 双通道独立诊断：K1回路异常？F-CPU立刻切换至K2通道继续监控；
- ✅ 交叉校验机制：两套安全程序并行运行，每20ms比对一次输出状态，差异＞1bit即触发降级模式（如：只允许手动点动，禁自动切纸）；
- ✅ 故障导向安全（FoS）：任一通道失效，系统自动进入预设安全状态（抱闸+急停+HMI锁定），而非“黑屏静默”。
🌟 真实案例：某纸业厂回旋线曾遭遇雷击，主安全回路瞬时断电0.8秒——普通PLC直接停机重启，而我们的F-CPU冗余系统仅执行了一次“安全降级”，3秒后恢复自动运行，当班未损失一卷纸。
👁️ 关键传感器信号双采样比对算法：给编码器装上“复眼视觉”
单一编码器信号，就像一个人闭一只眼看世界——容易误判。而我们在PLC程序里嵌入了双源信号实时比对算法（已获软著登记：2023SR0882156）：
- 同时接入：
• 主编码器（轴端安装，高精度）；
• 辅助编码器（减速箱输出端，抗振性强）； - PLC每10ms执行一次逻辑：
IF |主值 - 辅值| > 0.3° AND 持续3次 → 触发“同步可信度告警”（非停机，仅记录+弹窗）
IF |主值 - 辅值| > 1.5° OR 主信号丢失 → 执行MC_Home重校准流程
✅ 效果：将因单点传感器失效导致的误锁定，从年均4.2次降至0.3次；
✅ 附加价值：比对数据自动存入历史数据库，成为后续LSTM模型训练的“黄金样本”。
3.3 智能预警能力建设：让设备学会“自己喊累”，而不是等它晕倒
预防性维护的终极形态，不是按日历换油、不是到点做平衡——而是听懂设备的“亚健康语言”：
比如回旋轴承的微振动谐波在悄然上移，比如编码器零点偏移速率连续7天呈指数增长，比如张力波动标准差突破历史均值±2σ……这些，肉眼看不见，但数据会说话。
🧠 基于LSTM的早期退化趋势预测：不是算命，是“用过去三年的咳嗽，预测下周会不会发烧”
速捷联合福州大学自动化学院，用102台大回旋切纸机累计5.7万小时锁定事件日志，训练出专用LSTM模型（命名：RotaryGuard-v2）：
- 输入特征：
• 回旋轴温趋势（15分钟粒度）
• 编码器零点偏移量/日
• 张力PID调节量峰值频次
• 安全继电器动作次数/班次 - 输出：
• 未来72小时内发生系统锁定的概率（0–100%）
• 高风险部件TOP3及置信度
• 推荐干预动作（例：“建议48h内清洁K1触点+校准角度传感器”）
📲 落地方式极简：
1. 客户原有MES系统开通API接口（我们提供标准化对接包）；
2. RotaryGuard每日凌晨自动生成《预防性维护工单》，含：
• 风险等级（红/黄/绿）
• 定位到具体模块（如：“回旋编码器CN1接口第3针接触电阻＞1.2Ω”）
• 图文指引（扫码看30秒操作视频）
3. 维修班长手机端一键接单→执行→拍照闭环→数据回传优化模型。
📈 效果实测（2023年试点12家客户）：
| 指标 | 实施前 | 实施后 | 提升 |
|------|--------|--------|------|
| 平均故障间隔时间（MTBF） | 186h | 342h | +84% |
| 非计划停机时长/月 | 11.7h | 2.3h | ↓80% |
| 预防性维护执行率 | 41% | 92% | ↑124% |
🌈 最后说句掏心窝的话：
我们不卖“永不故障”的神话，但愿做您产线的“慢性病管理师”——
不指望它永远年轻，但能让它老得慢一点、病得轻一点、修得快一点。
毕竟，真正高级的自动化，不是让机器多聪明，
而是让它足够诚实：提前告诉你，“我有点累了”，而不是突然说，“我不干了”。
——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注工业自动化“拆锁、修锁、换锁、防锁”全周期服务。
累计帮比亚迪、中国烟草、恒安纸业等10000+客户，把“锁死”变成“秒解”，更把“秒解”变成“不必解”。
因为最好的维修，是设备根本没打算锁。
