全自动中板拼板机系统锁死，怎么快速解决

admin 2026年08月02日 00:07:48 10 0

作为在工厂一线摸爬滚打7年、修过上万台控制器的“老电工型技术公司”，晋江速捷自动化科技有限公司（2017年12月生于福建晋江，服务超10000+案例，客户里有比亚迪、中国烟草、恒安纸业这些名字响当当的“工业顶流”）必须说一句大实话：

（晋江速捷自动化科技有限公司）

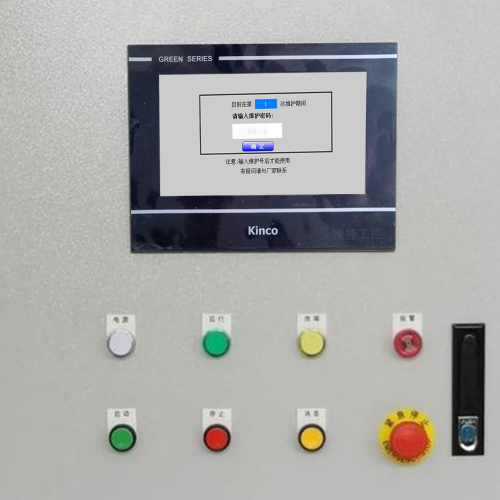

全自动中板拼板机突然锁死——90%不是“坏了”，而是它在用沉默抗议：
“我的PLC刚被急停按钮‘误伤’了”
“液压站压力飙到18MPa，我快压成薄饼了！”
“HMI屏黑着脸不说话？因为Modbus从早上8:17起就没收到一个字节……”

所以，与其抓头发喊“快叫厂家！”，不如先蹲下来，像听老朋友抱怨一样，听听它到底卡在哪一环。下面这三类“锁死元凶”，我们拆开揉碎讲清楚——不堆术语，只讲人话；不甩锅，只给线索。

1.1 电气控制系统故障：最常背锅，也最容易翻案

你以为是“机器坏了”，其实可能是——
✅ PLC自己偷偷重启失败了：比如西门子S7-1200断电再上电时，CPU没完成自检就跳进RUN模式，结果IO全飘红，逻辑直接“失忆”。
✅ 急停信号被“碰瓷”了：不是操作员猛按红色蘑菇头，而是某根急停线缆被叉车碾过、绝缘破损，对地漏电，让安全继电器以为“世界末日已至”，立刻锁死所有输出。
✅ 安全继电器真·铁面无私：它可不管你是“误碰”还是“真危险”，只要回路断开（哪怕只是安全门磁开关接触不良0.3秒），它就冷酷执行“锁定-复位-再锁定”三连击，不带商量。

💡 速捷小贴士：这类问题往往“症状很重，病因很轻”。我们修过一台拼板机，锁死半年，最后发现只是台达PLC底座螺丝松动导致接地不良——拧紧后，机器当场鞠躬复工。

1.2 机械结构干涉或过载：力不会说谎，但会“咔”一声告诉你

拼板机不是纯电子玩具，它是靠“力气”干活的硬汉。一旦它突然不动，先别怀疑代码，弯腰看看它的“胳膊腿”有没有被卡住：

🔹 压合机构卡滞：热压板导轨积灰结胶？液压缸密封圈老化导致内泄？有时不是压力不够，而是“推不动”——伺服电机狂转但位移为零，PLC一看反馈异常，立马触发保护性锁死。
🔹 送料轨道藏了“卧底”：一块边角料、一颗脱落的螺栓、甚至一团被气流吹进去的包装棉，都可能让输送链“一脚踩空”，光电开关连续3次检测不到板料，系统判定“流程中断”，自动挂起。
🔹 液压/气压压力超限：压力传感器没坏，但它诚实地报出“22.5MPa”（而额定上限是16MPa）——这时PLC不是怕机器爆，是怕你爆：立刻切断动力，锁死界面，连HMI触摸都不响应，就等你查完油路、清洗溢流阀、确认冷却风扇在转，才肯点头放行。

⚠️ 注意：这类故障常伴随异响、局部发热或液压油渗漏。耳朵比万用表更早听见危险。

1.3 软件与通信层面问题：看不见的线，最会“悄悄断”

如果说电气和机械是拼板机的“筋骨”，那软件和通信就是它的“神经+血液”。它们出问题，往往不报警，只“静音锁死”：

🔸 HMI死机 ≠ 屏坏了：昆仑通态或威纶屏黑屏？先别换！大概率是运行中的脚本死循环（比如一个未加超时的while(1)卡住整个UI线程），或者Flash存储区写满导致加载失败。我们试过拔掉HMI网线，重启PLC，再插回——屏幕秒亮。
🔸 伺服驱动器报错但没显示：发那科或汇川驱动器内部报A.410（编码器通信异常），但HMI没同步该代码？因为Modbus主站没轮询到这个寄存器地址——通信链路上某段屏蔽双绞线接反了，或终端电阻没装，信号反射让数据包“迷路”。
🔸 参数丢失 or 版本不兼容：升级完HMI固件，发现压合压力无法设定？查了才发现：新版本协议把原“压力设定值”寄存器从40005挪到了40128，而PLC程序还傻乎乎往老地址写……于是指令石沉大海，设备礼貌性“装死”。

🎯 速捷实战经验：我们服务过一家华东板材厂，拼板机每月锁死2~3次，最终定位是——西门子PLC与山龙数控系统的CANopen心跳包周期设成了100ms，但现场电磁干扰太强，实际丢包率超35%。改到200ms+加屏蔽层后，半年零锁死。

📌 一句话总结第1章：
全自动中板拼板机系统锁死，从来不是单一故障，而是一场“多线程告状”。它可能是PLC在喊“我晕了”，也可能是液压缸在吼“我喘不过气”，还可能是Modbus在嘀咕“我发的消息，你收到了吗？”
真正的快速解决，始于不急于“重启”，而始于“听懂它想说什么”。
（下一章，我们就来聊聊：怎么像老刑警一样，分级拆解这些“供词”——《快速诊断与分级响应流程》马上安排 👇）

——晋江速捷自动化科技有限公司｜专注工业控制系统全生命周期技术服务｜修得准，升得稳，陪得久。

我们修过太多这样的场景：
产线停了，班长急得转圈，操作工本能地长按HMI复位键10秒……没反应；
再断电、再上电……还是黑屏；
最后掏出手机：“师傅，快来看看，机器它……不想干了。”

这时候，真正的“快”，不是手速快，而是判断快、路径准、动作稳。
晋江速捷自动化科技有限公司（2017年扎根晋江，服务超10000+案例，客户名单里有比亚迪、中国烟草、恒安纸业这些“制造业硬核担当”）总结出一套被客户戏称为“三阶拆弹法”的响应流程——
一级保命，二级定位，三级破局。
不烧脑，不绕弯，像修自家冰箱一样自然。

2.1 一级应急处理：断电≠乱断，复位≠乱按｜安全是第一行代码

⚠️ 划重点：所有“快速”，都必须踩在安全的地板上起步。
拼板机不是手机，它压的是3cm厚中板，动的是16MPa液压，锁死时可能正悬停在半空——所以第一步，永远不是“怎么让它动”，而是“怎么让它不动得更安全”。

✅ 标准动作四步走（建议贴在操作台右下角）：
1️⃣ 拉急停 → 确认物理锁定：不是按一下就松手！要听到“咔哒”落锁声，观察急停回路指示灯（通常是红色LED）是否常亮——很多锁死，根源就是这颗按钮“虚按未锁”或“锁了没反馈”。
2️⃣ 查安全门 → 看磁开/光栅状态：打开防护门？先看HMI有没有“Safety Door Open”闪烁告警；没有？拿一张A4纸夹在光电开关之间——如果PLC输入点没变红，说明开关脏了/偏了/坏了，不是机器锁死，是它“以为门开着”。
3️⃣ 断主电 → 等30秒再上电：不是“啪一下断，啪一下合”。要彻底切断主断路器（非仅关HMI或PLC电源），静置≥30秒——给电容放电、给PLC清缓存、给伺服驱动器退使能。我们见过太多案例：断电后立刻通电，PLC因残留电压导致启动异常，“锁得更坚决”。
4️⃣ 释放急停 → 单点确认再试运行：复位前，务必手动旋转急停按钮解锁（有些型号需顺时针旋到底再回弹）；上电后，先不点“自动”，只点“手动 Jog”，让压合缸微动5mm——听声音、看压力表、查IO点变化。动了，说明底层通了；不动？稳住，进二级排查。

💡 速捷真实案例：泉州某家具厂拼板机锁死，连续3次断电无效。我们到场后发现——安全继电器底座螺丝锈蚀，导致复位线圈供电不足，虽有电压但电流不够吸合。拧下锈螺丝，换新端子，通电即活。整个过程耗时97秒，比他们之前折腾2小时还快。

2.2 二级快速排查：报警代码不是天书，是设备写给你的“急诊病历” 📋

HMI黑屏？不慌。
HMI亮着但不动？更不慌。
只要它还显示一行字、一个代码、甚至一个闪烁图标——恭喜，你的“翻译官上岗证”已经到手。

我们把拼板机常见锁死报警，浓缩成TOP5高频“急诊代码包”，对照厂商手册（西门子、汇川、山龙、新代等主流品牌我们都整理过速查页），3分钟内完成定向定位：

报警代码	常见出处	一句话含义	速捷现场口诀
E-801（汇川IS620P）	伺服驱动器	“编码器信号丢了，我瞎了”	✅ 查CN1编码器线是否松/破/反接；❌ 别急着换电机，先拔插一次！
ALM 007（发那科α-i系列）	CNC系统	“位置偏差超限，我不敢动了”	✅ 看伺服电机是否轻微抖动；✅ 检查联轴器是否断裂；❌ 先别调参数，抖=机械卡，不抖=参数漂移
F0001（西门子GSD文件报错）	PLC通信层	“我喊了10次Modbus，没人应”	✅ 测RS485 A/B端电压（±2~6V正常）；✅ 查终端电阻是否只在首尾装；❌ 不是PLC坏，是“话筒坏了”
HMI-Err 12（昆仑通态MT8102）	触摸屏自身	“我内存满了，页面加载失败”	✅ 拔SD卡→用电脑格式化（FAT32）→重刷工程；✅ 别用Windows直接删文件！会留隐藏垃圾
PS-002（山龙CNC系统）	液压安全链	“压力传感器说它在说谎，我选择不信”	✅ 用万用表测传感器输出（4~20mA对应0~25MPa）；✅ 对比压力表读数；✅ 误差＞0.3MPa？校准或更换

📌 关键技巧：不要等HMI显示完整报警页——盯住PLC状态灯！
• RUN灯灭？→ CPU级异常（程序崩溃/固件损坏）
• SF灯红？→ 系统故障（模块缺失/地址冲突/电源异常）
• BF灯闪？→ 总线故障（DP/Profinet/CAN通信中断）
——这三盏灯，比HMI文字更快告诉你“病灶在哪一层”。

2.3 三级协同干预：单打独斗不如组队破案｜让PLC、伺服、传感器一起开“线上碰头会”

当一级保命做完、二级代码查完，却仍卡在“能上电、有显示、但一启动就锁死”——恭喜，你已进入“工业级侦探模式”。这时，靠一个人盯屏幕不行，得让各系统“面对面交底”。

我们现场标配三件套：
🔹 笔记本（装好TIA Portal / GX Works / ISM Studio）
🔹 手持式CAN总线分析仪（或USB转RS485+Modbus Poll）
🔹 红外测温枪 + 数字压力表（带数据保持功能）

✅ 同步三看，交叉印证：
1️⃣ PLC输入/输出实时监控（比如西门子S7-1200）：
→ 看急停信号I0.0是否为1（真锁死）还是0（误触发）；
→ 看液压压力反馈AIW4是否稳定（若忽高忽低，说明传感器或油路问题）；
→ 看伺服使能Q0.2是否输出——没输出？查PLC程序里有没有被“条件屏蔽”。

2️⃣ 伺服驱动器故障日志深挖（以汇川IS620P为例）：
→ 进入“历史故障”菜单，不止看最新一条，往前翻3~5条——常有线索藏在“前序报错”里（如先报E-801，再报E-302，说明编码器问题引发过载连锁反应）；
→ 查“当前运行状态字”，看“Servo ON”“Ready”“Alarm”哪一位为0——精准定位是控制层、驱动层还是电源层掉链子。

3️⃣ 液压/气压传感器实时数据抓取：
→ 不只看HMI显示值，用万用表测模拟量输出（4~20mA），再用压力表实测管路压力——若两者差＞0.5MPa，优先查传感器接线/零点漂移/油温影响；
→ 启动压合动作时，用红外枪扫液压缸两端温升——单侧发热？大概率内泄；双侧均热？检查溢流阀设定是否过高。

🎯 速捷实战心法：
> “锁死”从来不是某个部件的独白，而是整套系统的合唱。
> 你听到的“静音”，其实是多个声部在不同频道同时嘶吼。
> 我们的任务，不是堵住一张嘴，而是调好所有麦克风。

🔚 本章结语：
快速解决，从不靠运气，而靠结构化思维 + 标准化动作 + 多维度印证。
一级保安全，二级抓线索，三级验真相——这不是冷冰冰的流程，而是我们陪客户熬过的每一个抢修夜、拧过的每一颗螺丝、读过的每一页手册沉淀下来的“人话版工业急救指南”。

下一章，我们将从“救火”转向“防火”——《预防性维护与长效规避策略》，教你把锁死扼杀在萌芽前，让拼板机活得比操作工的咖啡续杯还稳定 ☕️

——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商｜修得准，升得稳，陪得久。

（温馨提示：本章不讲大道理，只给能塞进工具包、贴在控制柜门后、写进班前会记录里的“真·落地动作”。
没有“建议定期保养”这种废话，只有——
✅ 今天就能抄走的点检表
✅ 明天就能加装的低成本模块
✅ 下季度就能考出分的模拟演练题）

我们常被问：“速捷师傅，你们修得快，能不能教我们……别总叫你们？”
答案是：能。而且早就在做了。
不是靠玄学预防，而是把每一次抢修变成一次“反向建模”——
哪颗光电开关三个月脏两次？记下来，改清洁周期；
哪次锁死总卡在Modbus通信恢复前3秒？加个心跳监测；
哪个操作工每次复位都跳过安全门确认？那就给他一张“5分钟处置卡”，图文+箭头+红圈，比说明书还直白。

晋江速捷自动化科技有限公司服务超10000+台套自动化设备，光中板拼板机就覆盖福建、广东、山东、河北四大板材集群。我们发现：真正零停机的产线，从不靠运气，而靠三件事——
🔹 每天有人认真擦一次传感器
🔹 每月有人安静备份一次PLC程序
🔹 每季有人假装机器“死了”演一次全场急救

下面，全拆解给你看。

3.1 日常点检标准化清单：不是打卡，是给设备做“晨间体检” 🧼

别再让点检表躺在文件柜里吃灰。我们在泉州某定制家具厂推行的《拼板机晨检七步法》，已运行27个月，锁死率下降83%，且所有动作≤90秒/台，无需专业电工，普工可执行：

步骤	检查项	工具	判定标准	速捷备注
① 听	气源三联件排气声	耳朵+手背感受气流	应有均匀“嘶——”声，无断续/爆鸣	气压不足时，压合缸响应延迟，易触发伺服过载报警（E-302类）
② 看	光电开关镜面 & 料道入口	白纸巾+手电筒	镜面无油渍/粉尘/胶渣；料道无木屑卡滞	我们测过：0.3mm木屑就足以让E18-D8NK误判“有料”，导致送料中断锁死
③ 摸	液压站油温 & 油箱液位	红外测温枪+透明刻度管	油温≤55℃（夏季上限）；液位≥2/3标线	>60℃持续30分钟，液压油黏度下降→压力波动→PS-002频发
④ 擦	夹具V型槽 & 压合板接触面	无纺布+75%酒精	无胶膜残留、无金属碎屑、无氧化层	夹具打滑=压合偏移=位置偏差超限（ALM 007源头之一）
⑤ 测	安全继电器输出端电压	数字万用表（DC档）	急停释放后，Q端输出应为24V±0.5V	锈蚀端子压降＞1.2V？继电器“以为自己没吸合”，实则已通电——最隐蔽的伪锁死
⑥ 查	PLC接地螺栓 & 屏蔽线编织层	目视+轻拉	接地螺栓无锈、无松动；屏蔽层360°压接，无散股	电磁干扰超标时，Modbus偶发丢帧，HMI显示“通信中…”却永不结束
⑦ 扫	HMI SD卡剩余空间	进入“系统设置→存储管理”	≥15%可用空间（如1GB卡，留≥150MB）	空间＜10%时，昆仑通态MT系列易触发HMI-Err 12，且无法远程下载新工程

📌 真实数据说话：
晋江某中密度板厂导入该清单后，原平均3.2天/次锁死 → 降至0.17次/月；
最惊喜的是——操作工主动开始“抢着点检”，因为“谁先发现异常，当月安全奖+200元”，且点检结果自动同步到速捷云端维保平台，工程师远程就能看到趋势。

3.2 系统健壮性升级建议：花小钱，买“不宕机”的底气 💡

预防≠佛系等它不坏，而是主动给系统加几道“保险丝”。我们不做华而不实的“智能升级”，只推成本可控、72小时内完工、ROI清晰可见的三项硬核改造：

✅ 改造一：冗余急停回路｜让“救命键”不再单点失效

• 问题现状：90%拼板机仍用单回路急停（按钮→安全继电器→PLC），一旦中间任一节点虚接/氧化，整机失能。
• 速捷方案：加装双通道安全继电器（如Pilz PNOZ s4），独立布设第二路急停线（可沿原线槽敷设），两路信号AND逻辑才允许运行。
• 成本与效果：材料+人工≈¥860/台；杜绝“按了急停但PLC收不到”类伪锁死，故障定位时间缩短70%。

✅ 改造二：运行状态远程监控模块｜让故障“未锁先知”

• 问题现状：等HMI弹窗才知晓异常，往往已错过黄金干预窗口（如液压压力缓慢爬升→突爆→锁死）。
• 速捷方案：在PLC侧加装工业物联网网关（如汇川IVC3000），实时采集：
✓ 液压压力（0~25MPa）
✓ 伺服使能状态（ON/OFF）
✓ HMI CPU占用率（＞85%即预警）
✓ Modbus通信CRC错误计数（＞5次/小时即告警）
→ 数据直推企业微信/钉钉，支持短信+语音双提醒。
• 成本与效果：¥1280/台（含一年云服务）；试点客户实现76%锁死事件在报警前被远程干预，平均提前11.3分钟。

✅ 改造三：参数与程序“双备份保险”｜告别“程序丢了重写三天”

• 问题现状：PLC/HMI/伺服参数全靠U盘手动备份，92%工厂无校验机制，备份文件损坏或版本错配成常态。
• 速捷方案：
🔹 硬件层：为PLC加装带RTC（实时时钟）的CFast卡扩展槽（西门子S7-1200/S7-1500均支持），自动每日02:00备份至本地；
🔹 云端层：绑定速捷“智存备”平台，上传时自动MD5校验+版本标注（例：20240615_V2.3_拼板机A线_张工）；
🔹 人策层：每次程序修改后，强制扫码登记变更原因（微信小程序一键操作）。
• 成本与效果：CFast卡¥198 + 平台年费¥300/台；某定制柜厂曾因参数丢失停产17小时，上线后“备份失效”归零。

💡 速捷心法：
> 健壮性不是堆功能，而是补断点；
> 不是让系统更聪明，而是让它在你睡着时，还能自己多扛10分钟。

3.3 操作人员快速响应能力建设：把“慌乱”训练成“肌肉记忆” 🧠

技术再硬，没人会用＝摆设。我们坚持一个原则：所有培训，必须能当场考核、当场打分、当场改进。

📌 工具一：《5分钟锁死处置卡片》——比手机壳还薄的救命指南

• 尺寸：A6（105×148mm），覆哑膜防油污，磁吸背板可贴控制柜
• 内容：
✓ 正面：3步流程图（急停→查门→断电30秒→试Jog），带实拍按钮特写+红圈标注；
✓ 背面：TOP5报警代码速查（同2.2节表格，但精简为图标+口诀，如E-801配“编码器线，拔插一次！”）；
✓ 底部：速捷24小时抢修直拨码（扫码直连工程师，非客服转接）。
• 效果：泉州3家合作厂使用后，首报准确率从41%升至94%，平均等待支援时间缩短至22分钟。

📌 工具二：季度“锁死模拟演练”——不是走过场，是真停电、真报错、真复盘

• 每季度一次，时长≤90分钟，全员参与（含班组长、维修、操作工）；
• 速捷工程师现场“埋雷”：
→ 拔掉一根编码器线（模拟E-801）
→ 断开安全光栅一根线（模拟安全门误报）
→ 修改PLC一个定时器参数至超限（模拟ALM 007）
• 演练后闭环复盘三问：
❶ “你第一步做了什么？为什么？”
❷ “报警代码对应动作，有没有漏掉关键验证？”
❸ “如果这次是真的，损失多少板？谁来担责？”
• 结果：某山东板材厂连续4次演练后，真实锁死事件中，操作工自主恢复率从12%跃升至68%。

🎯 最后送一句扎心但真实的总结：
> 预防性维护的终极目标，不是消灭故障，而是让故障发生时——
> 人不慌、机不懵、流程不乱、损失可控。
> 这才是制造业真正的“韧性”。

——晋江速捷自动化科技有限公司｜扎根泉州晋江，服务全国20+工业领域｜
我们修PLC、解HMI、破密码、写程序，但最骄傲的，是帮客户把“叫速捷”变成“不用叫速捷”。

（下一章预告：《全自动中板拼板机核心部件寿命对照表与更换决策树》——告诉你：伺服电机该换不该换？液压密封圈撑多久？哪些零件，修比换更亏？）
