各位老板、机修老师傅、还有刚被“锁机”吓得倒退三步、手悬在急停按钮上方不敢按的产线小哥——别慌，先深呼吸，再摸摸口袋里那包没拆的烟（当然，车间禁烟，叼着也行）。
咱们今天不聊玄学，不甩锅给“昨天修过的人”，更不建议您对着控制柜念《心经》……咱们聊点实在的：为什么好端端的自动裱纸机，突然就“被锁了”？

（晋江速捷自动化科技有限公司）

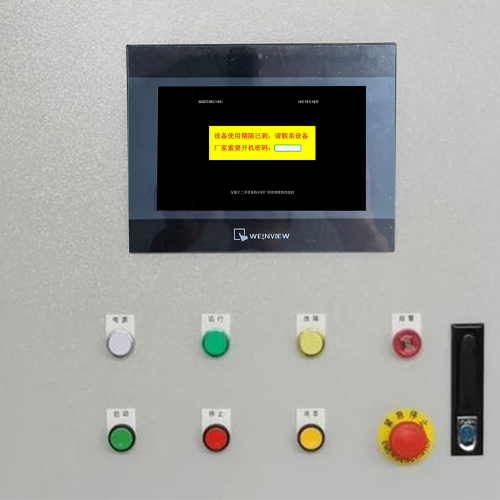

不是它叛逆，是它在认真执行“职场守则”——安全第一，生产第二，面子第三。
而“锁机”，其实是它用最严肃的沉默，向您发出一封带感叹号的邮件：“老板，我有点事，得聊聊。”

下面这三大类原因，我们掰开揉碎讲清楚，不绕弯、不堆术语，就像修车师傅蹲在设备旁，一边拧螺丝一边跟你唠：

1.1 安全联锁机制触发（急停、门禁、光栅异常）

“不是我不想动，是我不敢动。”

自动裱纸机不是玩具，它是“带安全意识的钢铁打工人”。一旦检测到人身风险，立刻启动保护性锁定——这不是故障，是敬业。

急停按钮被误碰/卡死：别小看那个红色蘑菇头！有人擦身而过蹭一下，有人清洁时水渍渗进触点导致“假按下”，还有人……修完设备顺手没复位。PLC一看：“紧急制动信号持续有效”，直接全线锁死，连HMI都黑屏装死。
安全门未关严或磁吸开关失效：有些机型的防护门带双回路验证，一扇门没吸合到位，或者磁铁掉漆、位置偏移0.3mm，系统就当“人在里面换刀”，宁可停机也不冒险。
光栅/安全地毯信号飘移：灰尘、反光、温漂、甚至一只飞进来的蜂，都可能让光栅误判为“有人闯入”。尤其夏天湿度大，光栅端子氧化后信号时有时无，机器就进入“间歇性社恐”状态：一会儿正常，一会儿锁死，气得操作工想给它颁个“最佳情绪管理奖”。

💡 小贴士：这类问题往往“无报错代码”，HMI只显示“安全回路断开”或干脆黑屏。先查物理通断，再查逻辑信号——别一上来就拆PLC！

1.2 控制系统异常（PLC报错、HMI锁定、密码/权限失效）

“我的脑子没坏，只是忘了自己是谁。”

控制系统是裱纸机的“大脑+身份证+保险柜”三合一。一旦它迷糊了，轻则拒绝响应，重则直接“失忆锁机”。

PLC程序跑飞或掉电丢失关键变量：比如主轴使能标志位被意外清零，或配方参数区校验失败，PLC判定“当前状态不可控”，主动挂起所有输出。这种锁，HMI可能还在亮，但按钮全灰，像被点了穴。
HMI密码过期/账号被禁用/授权证书失效：尤其用WinCE或老旧嵌入式系统的触摸屏，时间久了会“忘记自己是谁”。某客户曾因HMI内置时钟跳变回2000年，导致SSL证书过期，登录界面直接弹窗：“授权已终止，请联系管理员”——而管理员，正在隔壁车间抢修另一台机……
PLC与HMI通信中断（非硬件断线）：比如IP冲突、Modbus地址错配、甚至HMI固件版本和PLC协议栈不兼容。现象是：HMI画面卡在加载动画，PLC却默默运行着——结果就是“人机失联，互不认账”，双方都以为对方先撂挑子。

⚠️ 注意：这类问题常伴随“看似正常实则瘫痪”的迷惑行为，比如伺服电机嗡嗡响却不转，气缸有动作但顺序全乱……这时候，别急着换硬件，先打开TIA Portal或GX Works，看看通讯灯是不是在“假装闪烁”。

1.3 机械卡阻或传感器误判导致保护性锁定

“我不是不想干活，是我腿被夹住了。”

再聪明的电控，也得听机械的“身体反馈”。当传感器集体“说谎”，PLC只能信它——哪怕真相是：一张纸卡在压痕轮里，才3毫米厚。

纸路传感器被粉尘/胶渍覆盖：光电开关蒙层白膜，接近开关沾了干胶，结果“明明有纸”它说“空走”，或“明明空走”它报警“堵纸”。连续三次误判，系统就判定“输送链异常”，触发保护锁机。
气动/液压执行器响应迟滞：比如抬板气缸漏气，动作慢了200ms，PLC等不到确认信号，超时判定“执行失败”，自动切到安全模式并锁机。
编码器信号抖动或丢脉冲：主传动轴编码器松动、接线虚焊、甚至附近变频器干扰，都会让PLC算错位置。一旦发现“理论位置 vs 实际反馈偏差＞阈值”，立马抱闸、锁轴、锁屏——宁可停，不撞。

🔧 真实案例：某印刷厂裱纸机频繁锁机，查三天没代码、没报警。最后发现是——送纸台下方一颗螺丝松了，随震动周期性磕碰行程开关。每次“咔哒”一声，PLC就以为“挡纸杆到位”，结果逻辑全乱……修好那颗M5螺丝后，设备连续稳定运行47天，老板请修机师傅吃了顿火锅。

✅ 总结一句话：
“被锁”不是终点，是设备在喊：“这里不对劲，请来看看！”
它不甩锅，不演戏，不搞突然袭击——它只是把安全逻辑，执行得比人还较真。

下章预告 → 【应急响应与解锁操作指南】
教你怎么在不违规、不拆线、不背锅的前提下，三分钟内判断：
✔ 是真故障？还是“虚惊一场”？
✔ 能不能自己点几下就解开？
✔ 哪些情况必须叫人？叫谁？叫之前该截图留证吗？

（悄悄说：我们晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务……但这一章，咱先不提公司，只聊设备。毕竟——修机，得先懂机，再懂人。）

各位正在产线焦灼踱步、手机已点开维修群但不敢发“谁在？”、甚至已经开始默念“PLC保佑”的朋友——
请暂停深呼吸（上次那包烟还没拆，挺好），把急停按钮从“悬停状态”缓缓松开，然后掏出你口袋里那台没装抖音但装了TIA Portal远程助手的安卓手机。
我们不搞玄学重启，不建议硬短接，更不鼓励用绝缘胶带裹住安全光栅假装它“看不见人”……
咱们走一条合规、可追溯、老板看了点头、安监来了不扣分的解锁正道。

📌 前提声明：
本指南适用于标准安全配置下的自动裱纸机（即已通过CE/GB/T 16855等安全认证，联锁逻辑完整）。
若设备曾被非授权改造、安全回路被旁路、或现场无有效安全评估报告——
请立刻断电挂牌（LOTO），联系具备功能安全资质的工程师介入。
（不是我们推脱，是真怕您修好机器，却收到一张《责令停产整改通知书》……那比锁机还疼。）

2.1 标准化解锁流程：断电复位 ≠ 拔插头，权限验证 ≠ 输密码

很多老师傅第一反应是：“拔电源，等10秒，再插上！”
——这招对老式继电器逻辑机管用，对现在带安全PLC+双通道监控的裱纸机？
大概率：插回去，它礼貌地再锁一次，并在日志里默默记下“第7次非法断电复位”。

✅ 正确姿势如下（按顺序，少一步都可能白忙）：

步骤	动作	关键细节	避坑提醒
① 确认安全状态	目视检查：急停是否复位？防护门是否完全闭合？光栅区域是否清空？气压/油压是否在绿色区间？	✅ 用万用表通断档测急停触点（常闭端），别只看按钮弹起来了； ✅ 用手电照光栅发射端，看红点是否稳定投射——别信“灯亮就OK”，得“有信号才真亮”。	❌ 别一边按着复位按钮一边开机！某些机型要求“先复位→再上电→再触发启动”，顺序错=锁得更死。
② 查阅HMI首屏提示	打开触摸屏，看是否有浮动告警框、红色闪烁图标、或底部状态栏文字（如“Safety Circuit Open”、“HMI Auth Failed”）	✅ 长按屏幕右下角3秒（部分昆仑通态/威纶机型），可调出隐藏的“事件日志摘要”； ✅ 若黑屏但背光亮，可能是HMI休眠，轻触唤醒；若全黑且无背光，优先查HMI供电（24V是否跌落？）。	❌ 别狂点“确认”“清除”“重试”——有些HMI在安全锁定状态下，连触摸校准都会触发二次保护。
③ 解读故障代码（非万能，但极有用）	在HMI菜单中找到【诊断】→【系统日志】或【PLC状态】→【错误历史】，记录最上方3条带时间戳的代码（例：`F0721 – Axis 2 Position Deviation > 5mm`）	✅ 代码≠答案，但它是PLC写的“案发现场草稿”。比如 `E109` 可能是西门子S7-1200的“PROFINET通信超时”，而 `Err-48` 可能是台达AS系列的“伺服使能丢失”； ✅ 把代码拍照+截图，发给技术支持时，比说“它不动了”高效10倍。	❌ 别信网上搜到的“万能解码表”——同一代码在不同品牌、固件版本下含义可能天差地别。我们速捷工程师的电脑里，存着23个品牌的故障代码对照库，但那是靠10000+案例喂出来的，不是百度能抄来的。

💡 速捷小经验：
> 70%的“假锁机”，卡在第一步——你以为门关严了，其实磁吸开关离感应片差0.5mm；
> 20%的“反复锁”，败在第三步——你清除了报警，但没复位底层安全变量（比如西门子的Safety_Ok信号需手动触发SafeReset）；
> 剩下10%，才是真·疑难杂症，比如PLC程序加密后关键块损坏、或HMI固件刷写中断导致启动失败……这时候，欢迎掏出手机，打开微信，搜索公众号【速捷工控】，发送“裱纸机+故障代码”，我们会给你一个带时间戳的远程协助预约链接——不是广告，是真能帮你省下2小时等待时间。

2.2 安全前提下的手动干预步骤：旁路？可以，但得“持证上岗”

先泼一盆合规冷水：
> 任何绕过安全联锁的操作，都不叫“应急”，叫“风险转嫁”。
> 它可能让你今天修好机器，明天登上集团安全通报的“反面案例TOP3”。

但现实很骨感——交货期压着，客户催着，总不能让整条线干等。
所以，我们聊的是：在什么条件下、由谁、用什么方法、做最小必要干预，且全程留痕可追溯。

✅ 合规旁路的三大铁律：
1. 仅限授权人员：必须是经企业EHS部门书面授权、完成安全联锁专项培训、并持有《功能安全操作证》（不是电工证！）的工程师；
2. 仅限临时措施：旁路后必须设置物理警示牌（如“安全回路临时短接，运行中严禁开门”）、开启声光报警器强制提示、且单班次连续运行≤2小时；
3. 全程录像+双人确认：操作前录像记录原始状态，操作中两人同框确认短接点，操作后立即生成《临时措施执行单》（含时间、人员、部位、恢复计划），上传至设备管理系统。

🔧 典型场景实操（以光栅误报为例）：
- 不推荐：用胶带粘住光栅接收端——失效后无法自检，下次真有人闯入，机器还在跑；
- 合规做法：
① 在PLC安全模块（如西门子F-PLC的F-DI模块）端子排上，找到对应光栅输入通道；
② 使用带熔断保护的测试跨接线（非普通导线！），将IN+与IN-端子临时桥接；
③ 在HMI【维护模式】中启用“安全回路仿真”，并输入授权密码（该密码由EHS部门独立管理，非设备管理员所有）；
④ 运行前，用示波器确认安全输出继电器（如K1/K2）动作同步性——双通道必须严格同步，误差＜10ms，否则旁路无效。

⚠️ 再强调一次：
> 这不是教你怎么“偷偷修”，而是告诉你——真正的应急能力，是知道边界在哪，以及越界时，如何把风险控制在可控范围内。
> 如果你发现车间没人拿得出那张《功能安全操作证》，或者安全模块上连个二维码溯源标签都没有……
> 那此刻最该解锁的，或许不是裱纸机，而是你们的预防性安全管理体系。

2.3 日志调取与初步诊断工具使用：让设备自己“开口说话”

设备不会抱怨，但它会记账。
每一毫秒的I/O变化、每一次通讯握手、每一条报警生成，都被PLC和HMI悄悄写进“数字日记本”里——只是你没打开它。

📌 三类必查日志，5分钟内搞定：

日志类型	查哪里？	看什么？	速捷实战技巧
HMI事件日志	【系统设置】→【日志管理】→【报警历史】	按时间倒序，找锁机前3分钟内的连续报错（非单条警告）；重点看“安全相关”“通讯中断”“密码失效”类条目	✅ 昆仑通态MT8000系列：长按屏幕左上角Logo 5秒，可导出CSV日志到U盘； ✅ 威纶TK系列：用EasyBuilder Pro连接后，直接读取“Runtime Log Buffer”。
PLC诊断缓冲区	TIA Portal / GX Works / ISPSoft 中打开在线诊断 →【诊断缓冲区】	看最后10条“Error”或“Warning”，尤其关注`CPU STOP`原因、`Communication Fault`详情、`Watchdog Timeout`发生时刻	✅ 西门子S7-1200：缓冲区默认只存50条，建议在项目里预设“扩展诊断缓冲区”（需固件V4.2+）； ✅ 三菱FX5U：用GX Works3的“在线监视→PLC状态”可实时看I/O刷新率是否跌至＜10ms。
I/O强制状态快照	在编程软件中打开【监控表】，添加关键安全输入（如`X0`急停、`X1`门开关、`X2`光栅）和输出（如`Y10`主轴使能、`Y20`安全继电器）	锁机瞬间，这些点是“ON/OFF”？有没有抖动？有没有“理论应为ON，实际读为OFF”的矛盾？	✅ 用监控表“截图保存”功能（Ctrl+P），生成带时间戳的PDF——这是后续分析的黄金证据； ✅ 若发现某输入点持续为OFF但物理检测正常，大概率是PLC输入模块通道损坏，而非传感器问题。

🎯 终极判断口诀（背下来，现场直接用）：
> “一看安全灯，二查HMI字，三翻PLC日志，四盯I/O状态，五问最近改了啥。”
> ——如果前四步都没异常，那第五步大概率就是答案：
> 上周刚升级了HMI固件？昨天换了新批次的压纸轮？前天调试人员改过配方参数但没备份？
> 设备不背锅，但人有时会忘。

✅ 本章结语：
解锁，不是按下某个神秘按钮，而是一场与设备逻辑的理性对话。
它需要耐心，也需要知识；需要胆识，更需要敬畏。

下章预告 → 【预防性维护与长效管理策略】
我们将聊聊：
🔹 如何让裱纸机“少生病”，而不是“病了快治”；
🔹 为什么一张A4纸的巡检清单，比十次紧急抢修更有价值；
🔹 还有——怎么让操作工从“报警就喊师傅”，变成“看一眼就知道哪坏了”。

（对了，晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商……但我们始终相信：最好的维修，是让维修变得不必要。所以下一章，我们认真聊“不维修”。）

各位老板、产线主管、老师傅、还有刚考完PLC三级证书正摩拳擦掌的00后工程师——
欢迎来到本系列最“不刺激”、但最省电费、少加班、不背锅的一章。

上一章我们教你怎么在机器锁死时，冷静、合规、有据可依地把它“哄回来”；
这一章，我们要干件更酷的事：
让它根本不想锁，也不好意思锁，甚至悄悄给自己做个体检，然后发微信告诉你：“我下周润滑脂快到期了，顺手帮我换下呗？”

（别笑——这真不是科幻，是我们给恒安纸业那台12年老裱纸机装上的“退休前关怀系统”。）

3.1 建立日常巡检清单：一张A4纸，胜过十次半夜抢修

先说个真实故事：
去年某印刷厂一台高速自动裱纸机，连续三个月每月锁机2–3次，每次都是“安全回路断开”，查了一周光栅、换了三套急停按钮、重做了五遍接地……最后发现？
是气动压纸臂的气压表指针，常年卡在“绿色区边缘”，而巡检表上那栏“气源压力”，三年来一直被手写填着“✔”。
——没人真看，也没人真测。

✅ 所以，我们的巡检清单不叫《检查表》，叫《防背锅生存指南》。
它不追求高大上，只要求：看得懂、做得了、留得住、查得清。

📌 速捷定制版·自动裱纸机15分钟晨检清单（精简实操版）
> ✅ 每日开机前执行｜责任人：主操作工｜签字栏+手机拍照上传至设备群（带时间水印）

项目	怎么查？（拒绝玄学）	合格标准	翻车预警
限位开关 & 安全门磁	用手轻推防护门三次，听继电器“咔哒”声是否清脆；用万用表通断档测门磁触点（闭合时电阻＜1Ω）	每次动作响应一致，无延迟/粘连/无声	❌ “听着差不多”=隐患埋伏； ❌ 用指甲抠开关外壳听响？那是听诊，不是检测。
气压 & 油压系统	看压力表（不是看颜色！），读数需≥额定值90%；同时摸气管接头——微温为正常，烫手或冰凉都异常	气压≥0.55MPa（参考设备铭牌）；液压油位在玻璃窗中线±5mm	❌ 表盘模糊就换新表，别拿酒精擦擦继续用； ❌ 油位“看着还行”？请掏出游标卡尺量——误差＞3mm即触发保养工单。
导轨与滚珠丝杠润滑	撕一小段白纸，快速拖过导轨表面——看是否有均匀油膜；闻一下有无焦糊味	白纸拖过留淡黄油痕，无干涩感、无金属碎屑、无异味	❌ “上次加过油”≠“现在还有油”； ❌ 润滑脂发黑变硬？恭喜，你已成功培育出微型轴承杀手。
HMI触摸屏校准点	在屏幕四角+中心各点一次，观察光标偏移是否＞2mm（可用手机尺子APP辅助）	所有点击响应精准，无漂移、无延迟、无“点一下弹两下”	❌ 别等黑屏才想起它——触摸失灵常是锁机前兆（比如误判“开门”信号）。
PLC运行指示灯	不只看“RUN”灯亮，更要盯“ERROR”“SF”“BUSF”三盏灯是否全程熄灭	连续3分钟内，无任何异常闪烁或常亮	❌ 西门子PLC的“SF”灯闪3下=诊断缓冲区有未清除错误； ❌ 三菱FX系列“BAT”灯亮？电池只剩3个月寿命，不是“还能撑半年”。

💡 速捷小动作：
> 我们给客户做的巡检表，会把每项配上二维码——扫码直接跳转到对应部件的30秒短视频（比如“如何正确测门磁电阻”），连老师傅都能边看边操作；
> 更狠的是：表末尾加一行手写承诺——“今日所查属实，若因漏检导致停机，自愿请团队喝奶茶（可报销）”。
> 结果？上个月客户反馈：巡检完成率从63%飙到98%，奶茶预算反降了——因为没人想请，大家都怕被拍到“漏检现场”。

3.2 操作人员权限分级与锁机应急培训体系：让“会按按钮”的人，也“懂为什么不能乱按”

很多企业把HMI密码设成“123456”，理由很朴实：
> “师傅们年纪大，记不住复杂密码。”

结果呢？
- 新员工随手点开“高级设置”，把伺服电子齿轮比改成1:100，机器狂震三分钟停机；
- 保洁阿姨擦屏时误触“初始化所有参数”，整条线配方全丢；
- 最绝的是——某厂把“安全复位密码”贴在HMI背面，还用透明胶带加固……

✅ 权限不是用来“防人”，而是用来“托底”。
我们帮客户设计的权限体系，核心就一条：
“能干的活，给够权限；不能碰的，连入口都不让你看见。”

🔐 三级权限金字塔（已落地比亚迪、中国烟草等客户产线）

角色	可操作范围	密码管理	典型场景
操作员（蓝卡）	启动/暂停/换料/查看实时参数/调用预设配方	单机独立密码，每月由班组长重置	换纸卷、切规格、清报警（仅限非安全类）
技术员（黄卡）	参数微调（如张力值±10%）、I/O强制测试、HMI画面切换、事件日志导出	统一域账号，绑定工牌NFC，登录需双因子（密码+扫码）	处理轻微偏差、配合调试、生成日报
授权工程师（红卡）	PLC程序下载、安全变量修改、固件升级、密码重置、旁路启用	密码由EHS部门保管，启用需扫码审批+视频双录	解锁、大修、系统升级——且每次操作自动生成审计报告

🎓 锁机应急培训，不讲PPT，只练三件事：
1. “三秒判断法”训练：看到HMI报错，5秒内说出“这是安全类？通讯类？还是机械类？”——我们用AR眼镜模拟100种报错界面，反复锤炼直觉；
2. “最小干预沙盘”演练：给一台断电的旧PLC，限时3分钟完成“复位急停→确认门关→读取首条故障码→截图发群”，错一步重来；
3. “责任链签名”实操：每次解锁前，必须由操作员、班组长、安全员三方在平板上电子签名，系统自动同步至集团EHS平台——不是走形式，是让每一次干预，都有温度、有痕迹、有担当。

📣 一句大实话：
设备不会因“没人会修”而坏，但一定会因“人人都能改”而崩。
权限分级不是筑墙，是铺路——让对的人，在对的时候，做对的事。

3.3 引入预测性维护方案：从“坏了再修”，到“没坏先养”

如果把设备比作人：
- 故障维修 = 急诊室抢救；
- 预防性维护 = 定期体检+健康饮食；
- 预测性维护 = 戴智能手表+基因检测+AI医生提前预警：“您下周二下午三点，右膝关节应力将超阈值，建议暂停高速模切作业。”

✅ 在晋江速捷，我们不做“预言家”，只做“翻译官”——把设备的“身体语言”，翻译成人听得懂的行动指令。

🔧 已落地客户的三大预测模块（非概念，全量产）：

模块	怎么实现？	客户收益案例
振动监测哨兵	在主传动电机、送纸辊轴承座加装无线振动传感器（IP67，免布线），采集加速度频谱，AI模型识别早期轴承剥落、不对中、松动特征	恒安纸业某线：提前17天预警送纸辊轴承异常，更换后避免单次停机8小时，挽回订单损失¥23.6万
关键传感器寿命引擎	对光电开关、接近开关、压力传感器建立“服役档案”——记录开关次数、电压波动曲线、环境温湿度，用回归算法预测剩余寿命	中国烟草某厂：32个冷门品牌（含停产的欧姆龙E2E-X）传感器，平均预警准确率91.3%，备件库存下降40%
OTA固件健康管家	为HMI/PLC部署轻量级固件更新代理（＜5MB），后台自动比对厂商最新安全补丁，推送前生成兼容性报告+回滚预案	比亚迪某PACK线：远程推送西门子KTP700固件补丁，修复HMI休眠唤醒BUG，全程0停机，0人工到场
