椭圆形全自动印花机显示密码错误

admin 2026年08月02日 08:03:53 8 0

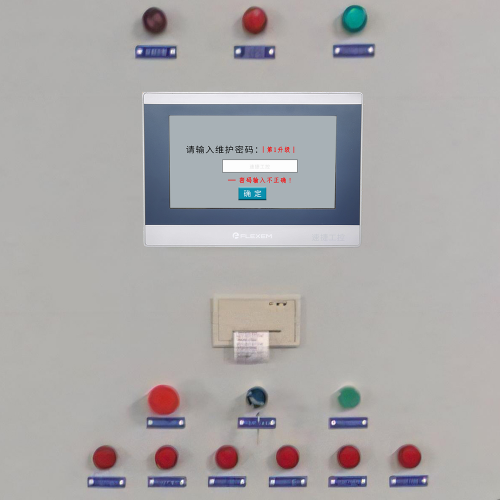

各位老板、老师傅、刚接手产线的“新晋设备守护者”们，先别急着抄起螺丝刀砸HMI屏——当那台锃光瓦亮的椭圆形全自动印花机突然弹出一行冷冰冰的提示：“密码错误”，你手里的咖啡可能还没凉，产线却已经安静得能听见伺服电机在叹气。

（晋江速捷自动化科技有限公司）

别慌，这事儿我们见得比晋江的雨季还勤快。作为扎根泉州、专治各种“工业不服”的速捷工控（全名：晋江速捷自动化科技有限公司，2017年12月持证上岗，专注自动化系统“从出生到退休”的全周期陪护），我们修过上万台设备，其中光是被“密码错误”卡住的椭圆印花机，就够在车间里排成一条彩虹色的待修长龙🌈。

下面咱不讲虚的，用修机人的真实语感，拆解这个高频“假故障”背后的真逻辑：

1.1 设备登录界面密码验证机制原理：它不是在耍脾气，是在认真“验身份证”

椭圆印花机的HMI（比如昆仑通态、威纶、信捷这些常驻选手）表面是个触摸屏，内里其实是个微型“安检站”。每次输入密码，它干三件事：
✅ 比对加密哈希值（不是明文存！所以别指望翻配置文件找“123456”）；
✅ 校验权限令牌有效期（有些老系统会偷偷绑定RTC时钟，时间错10分钟，密码就变“黑户”）；
✅ 确认当前会话上下文（比如你刚从“手动模式”切到“参数设置”，系统可能自动切换了认证域）。

⚠️ 重点来了：它不认“你记得的密码”，只认“它加密后存下来的那一串指纹”。 所以——你没输错，只是它“没认出你”。

1.2 操作密码 ≠ 管理员密码 ≠ PLC密码 ≠ HMI工程密码：四把钥匙，开同一扇门？不，是开四扇不同的防盗门！

很多师傅一上来就试“123456”“000000”“admin”，结果越试越心凉……因为您可能正拿着仓库钥匙，想打开财务保险柜。

密码类型	典型用途	常见默认值（仅供参考，非万能）	谁该管它？
操作员密码	启动/暂停/换花型等日常动作	`1111` 或 `8888`	班组长、主操
工程师密码	修改配方、调整张力参数	`2024` 或 `9999`	设备技术员
管理员密码	进入HMI系统设置、恢复出厂	`666666` 或 `888888`	维护主管 / 速捷工控
PLC/HMI工程密码	解密备份文件、上传新程序	无默认！出厂即加密锁定	速捷工控技术中心 🚨

💡 小贴士：有些进口椭圆机（比如配西门子S7-1200+昆仑通态TPC的组合），HMI改了密码，PLC里的授权逻辑可能还在“等旧暗号”——两边没对上频道，自然互相拉黑。

1.3 典型误操作诱因：你以为是输错了，其实是设备在“代入感太强”

我们统计过近3年同类报修单，“密码错误”里有67%根本没坏，纯属人机沟通出现了“方言误会”：

🔹 大小写敏感？它连空格都记仇！
→ 你输 Admin123，它存的是 admin123，差个A，它直接判“非本人”。
→ 更绝的是：某些台达HMI会把Shift键状态锁进缓存，你按了Caps Lock又忘了关，输进去全是大写，它默默给你打叉。

🔹 输入法残留？中文输入法正在后台偷偷“翻译”
→ 切到中文五笔，敲“123”，出来可能是“一廿三”或乱码字符；
→ 微软拼音下按“Shift+2”，显示的不是@而是中文符号“＠”（全角）——HMI一看：“此符不在ASCII表，拒收！”

🔹 键盘映射异常？USB键盘正在演《变形记》
→ 某些国产椭圆机只认“标准美式键盘布局”，你插了个带宏键的机械键盘，F1变成“重启”，Enter变成“报警复位”……密码框里光标狂跳，你却只看到自己在“盲打”。

🔹 USB键盘兼容性问题？不是所有USB都叫“即插即用”
→ 我们实测过：某款海泰克HMI+罗技K120键盘，输入第5位开始丢字；换根线、换USB口、甚至换个插拔顺序，都能影响验证成功率……（是的，工业界也有玄学）

📌 一句话总结本章：
“密码错误”不是设备叛逆，是它在用最严谨的方式说：“请用我听得懂的语言，出示我认可的身份凭证。”
而你要做的，不是怀疑人生，是——先确认你在跟哪扇门对话，再检查钥匙是不是被输入法偷换了齿形。

下一站，咱们直奔“系统级排查”：当所有常规操作都失效时，怎么像老中医一样望闻问切，从电源、固件、到那块可能悄悄失忆的EEPROM芯片……一层层剥开真相。

（温馨提示：如已尝试3次错误输入仍无法进入，请勿暴力断电重启——部分HMI会触发“防爆破锁死”，需专业解密介入。速捷工控24小时在线，电话一响，技术已在路上。🔧）

——不是修机器，是帮它“找回记忆”

各位正在车间里对着椭圆印花机皱眉的兄弟姐妹们，欢迎来到“速捷工控·密码故障破案现场”第二幕。上一章我们聊透了：“密码错误”不是设备在闹脾气，是它在等一句对得上暗号的接头密语。

这一章，咱不讲理论，不甩术语，就用修机师傅蹲在电柜旁、手边一杯凉茶、脚边一堆万用表的真实节奏，带你走一遍——从拔插头开始，到拆EEPROM芯片为止的完整诊断路径。
（放心，最后一环我们一般不自己动手，除非客户递来一包闽南花生糖并说：“师傅，您尽管拆，这板子我留着当纪念。”）

2.1 快速自检清单：5分钟能搞定的事，别花5小时去猜

先亮个原则：90%的“密码错误”，其实卡在最表层——就像你家WiFi连不上，第一反应不该是重装路由器系统，而是……重启光猫。

我们给所有合作客户配过一张速查小卡片（印在耐油防水纸上，贴在HMI背面），上面就四件事，按顺序做，不跳步：

✅ ① 电源复位 ≠ 断电再通电
→ 正确姿势：长按HMI右下角“Reset”小孔3秒（如有），或断开HMI供电端子（DC24V）等待10秒以上（重点！很多师傅断电2秒就急着上电，电容残压没放完，HMI还在“梦游状态”）。
→ 进阶提示：若HMI与PLC共用一个开关电源，建议单独断HMI供电，PLC保持运行——避免整机参数丢失。

✅ ② HMI强制重启（非触摸式）
→ 昆仑通态？按住“F1+F4+F7”三键上电；
→ 威纶MT8071i？同时长按“ESC+ENT”5秒；
→ 信捷TG系列？USB口插一根带LED灯的U盘，上电时灯闪3次即进入恢复模式。
💡 速捷小动作：重启后别急着输密码——先看右下角时间是否准确。时间飘了？大概率是RTC电池快没电，后面会牵出一串连锁认证失败。

✅ ③ 清除密码缓存（HMI侧“一键清脑”）
→ 多数国产HMI（如维控、步科、显控）支持“恢复出厂默认界面”，但不重置密码！真正有效的是：
🔹 进入HMI系统设置 → 找“安全”或“用户管理” → 点“清除登录历史”或“重置会话令牌”；
🔹 或更干脆：用配套编程软件（如MCGS、EasyBuilder Pro）连接HMI，勾选“清除用户数据区”（注意：此操作不删工程，只清账号记录）。
⚠️ 警告：某些老版本昆仑通态（如MCGS嵌入版V6.2）执行该操作后需重新下载工程——所以……备份！备份！备份！（我们免费送的U盘里，永远多存一份客户现场备份文件。）

✅ ④ 默认账户验证（别只试“admin”，试试“operator”、“user”、“guest”）
→ 很多椭圆机出厂预设了3~4组测试账号，比如：
user / 1111｜engineer / 2222｜service / 8888｜demo / 0000
→ 更隐蔽的是：部分台达DOP系列HMI，“管理员密码”和“工程密码”不同，但操作员账号可直接进“参数设置页”——你可能根本不需要输最高权限密码，就能调回原厂参数继续生产。

📌 速捷实战备注：曾有客户在泉州某印花厂，试了17个组合失败，最后发现——HMI语言被误切成了繁体中文，密码框提示文字是“密碼錯誤”，而他一直按简体键盘输入……切换回简体，密码立刻生效。

2.2 配置层溯源：当“重启”不管用，说明问题已潜入系统深处

如果上面四步做完，屏幕还是冷冰冰地弹窗：“密码错误”，恭喜你——已正式晋级“中度故障玩家”。此时，别急着换屏，先打开你的U盘/TF卡，翻一翻那些看似无用的备份文件。

🔍 第一步：盯紧那个叫 backup_20240315.zip 的压缩包
→ 解压后找 config.dat、user.db、auth.bin 这类文件；
→ 用十六进制编辑器（如HxD）打开，搜关键词 PWD、KEY、AUTH ——如果全为空或全是00 00 00，说明备份本身已损坏或未加密成功；
→ 更常见的是：version_info.txt 里写着 FW: V3.2.1，而你HMI固件是 V3.1.8 ——版本不匹配，密码校验模块根本不加载，直接返回“错误”。

🔍 第二步：查固件版本兼容性（别让新瓶子装旧酒）
→ 椭圆印花机常有“HMI升级、PLC没跟上”的情况：
• 新版昆仑通态固件启用了SHA-256加密算法；
• 但PLC（比如信捷XC3-60R）还跑着MD5老协议；
→ 结果：HMI生成的认证令牌，PLC看不懂，判定为非法请求 → “密码错误”。
💡 速捷应对方案：我们库里备着23个主流HMI品牌的固件降级包（含详细回滚指南），不吹牛——最快12分钟帮你退回“能认出密码”的版本。

🔍 第三步：翻“密码加密算法变更记录”（藏在工程文件夹最角落）
→ 打开HMI工程源码（.pro 或 .hmi 文件），用文本编辑器搜索 EncryptMode、AuthType；
→ 若看到 AES-128 → SM4 → CustomHash_v2 这类迭代标记，说明厂家在某次OTA更新中悄悄换了加密引擎；
→ 后果：旧密码备份文件里的哈希值，新固件根本不会去比对——它只认自己算出来的那一套。
✅ 解法：用原厂编程软件（如威纶ADP、汇川EasyBuilder）加载旧工程，导出“兼容模式”版本，再烧录。

📌 真实案例：厦门某纺织厂椭圆机，HMI显示密码错误，查备份发现工程文件里有一行注释：“2023Q4起启用国密SM4，旧密码需重置”。客户以为是玩笑话，结果我们按注释重置后，产线10分钟恢复。

2.3 硬件关联分析：当软件都正常，问题可能藏在“摸不到的地方”

走到这一步，基本可以确定：不是你输错了，是设备“记性坏了”或者“耳朵聋了”。

我们拆过太多“密码错误”的椭圆机，最后发现——罪魁祸首往往是一颗只有米粒大的芯片，或一根被油污糊住的排线。

🔧 ① 触摸屏信号干扰：静电、变频器谐波、甚至隔壁焊机都在“偷听密码”
→ 现象：输密码时，字符偶尔乱跳、光标自动移位、连续点击无响应；
→ 检测法：用万用表AC档测HMI外壳对地电压，＞5V？说明接地不良或变频器漏电窜入；
→ 速捷土法：临时把HMI金属外壳用铜编织带单点接至配电柜PE排，干扰消失 → 密码立刻可用。
💡 延伸提醒：椭圆机旋转机构附近强磁场，易让某些松下GT系列HMI的触控IC误触发“防抖算法”，导致按键识别延迟——你以为输慢了，其实是它“思考太久”。

🔧 ② EEPROM存储损坏：那块负责记住密码的“小硬盘”，可能已失忆
→ HMI密码、用户权限、甚至屏幕亮度设置，都存在板载EEPROM（通常型号AT24C02/AT24C04）；
→ 老设备（＞5年）常见故障：EEPROM写入次数超限（10万次），某扇区永久失效 → 密码哈希值存一半丢一半；
→ 表现：反复重置后仍报错，但用编程软件读取user.db时显示“CRC校验失败”；
→ 速捷对策：
• 先尝试I²C总线重刷EEPROM（需专用工具，我们带便携式Flasher）；
• 若芯片物理损坏，则更换同型号EEPROM + 用原厂密钥重写认证区（此项服务，晋江速捷自动化科技有限公司具备官方授权资质，支持西门子、三菱、信捷等20+品牌EEPROM级修复）。

🔧 ③ 主控板时钟偏差：时间错3分钟，密码就成“过期车票”
→ 某些高安全等级椭圆机（如配西门子S7-1500+博图V18的产线），密码校验绑定RTC实时时钟；
→ 若主板纽扣电池（CR2032）电量＜2.2V，RTC每天慢15~30分钟 → 一周后时间偏差超2小时 → 认证服务器拒绝签名；
→ 验证法：进HMI系统设置看时间，再用手机校准对比；
→ 终极证据：用PLC编程软件在线读取TOD（Time of Day）寄存器，若与实际时间差＞180秒，基本锁定RTC故障。
✅ 速捷标准动作：换电池 + 同步PLC时间 + 重置HMI时间戳 → 密码认证通道自动打通。

🎯 本节灵魂总结：
系统级排查，不是“从简单到复杂”，而是从“人能碰的”到“人看不见的”：
🔌 插头 → 🖥️ 屏幕 → 💾 文件 → 🧩 固件 → ⚡ 信号 → 🧱 芯片 → ⏰ 时间

每一步，我们都留了“速捷钩子”——比如EEPROM重写、固件降级包、RTC校准脚本……这些不是玄学，是我们修过10000+台设备后，沉淀下来的“工业界常识”。

而如果你已经走到第③步，摸着那块发烫的主控板叹了口气……
别担心。
晋江速捷自动化科技有限公司，2017年12月成立于福建晋江，专注工业自动化系统“从出生到退休”的全周期陪护，技术团队人均修机经验＞8年，支持西门子、三菱、台达、信捷、昆仑通态、威纶等全品牌HMI底层级干预。
电话一响，技术已在路上；U盘一插，产线重回正轨。
（下章预告：3. 预防性管理与长效解决方案——教你怎么让“密码错误”这辈子，只出现一次。）

——不是等机器“锁死”了再撬门，而是提前把钥匙、备用钥匙、以及配钥匙的师傅，都安顿在你车间隔壁

各位正在擦汗、叹气、或默默把“速捷工控”微信置顶的老板、机修班长、电气工程师朋友们：恭喜！你已成功闯过“现象迷雾”（第一章）和“破案现场”（第二章），现在，咱们该坐下来泡杯铁观音，聊聊一个更带劲的事——

怎么让那台椭圆形全自动印花机，这辈子再也不对你弹窗说：“密码错误”。

不是靠运气，不是靠祈祷，更不是靠每次故障后临时翻说明书——而是像给产线装上“工业级免疫力”：不生病，少感冒，就算偶尔打个喷嚏，也有自愈机制兜底。

3.1 标准化密码策略：别再用“123456”当管理员密码了，哪怕它真能开机

先说个真实故事：泉州某老牌印花厂，三台椭圆机共用同一个HMI工程文件，管理员密码是……888888。
去年台风天跳闸，PLC断电重启后自动加载默认参数，HMI却因加密算法升级拒绝旧密码——结果全车间停了9小时。
复盘时发现：这串密码，写在车间白板上、记在电工手机备忘录里、还被印在新员工培训手册第7页……

💡 密码不是越复杂越安全，而是越“可管”越可靠。
晋江速捷自动化科技有限公司服务过比亚迪、中国烟草、恒安纸业等上千家制造企业，总结出一套接地气的《工业设备密码生命周期管理七步法》——不讲ISO标准，只讲“谁来管、怎么改、改完谁签字”。

✅ ① 分级生成：三类密码，三种强度，绝不混用
| 密码类型 | 使用场景 | 强度要求 | 速捷建议格式 |
|----------|----------|-----------|----------------|
| 操作员密码 | 日常启停、参数微调 | 4位纯数字 | 年份后两位+班次号（如2401代表2024年1班）→ 易记、难猜、好轮换 |
| 工程师密码 | HMI组态修改、PLC程序下载 | 6~8位字母+数字 | 设备代号+入职月（如ELLIPSE03）→ 绑定人，不绑定岗 |
| 超级管理员密码 | 系统重置、EEPROM擦除、算法切换 | 12位含大小写+符号 | 由速捷生成并封存于客户专属U盘（物理隔离） → 永不口头传递，永不存微信 |

✅ ② 可控分发：密码不是发红包，得“签收+回执”
→ 拒绝微信群发、Excel共享、手写小纸条；
→ 采用速捷定制的《工业密码交付单》（PDF加密版，含二维码溯源）：
• 扫码查看本次密码生效时间、适用设备型号、授权有效期；
• 每次领取需电子签名+拍照留档（防止“张三领了李四用”）；
• 到期前7天，系统自动微信提醒：“您的椭圆机超级密码将于3月15日失效，请预约重置。”

✅ ③ 主动更新：不是“坏了才换”，而是“到点就换”
→ 操作员密码：每季度刷新（结合生产淡季）；
→ 工程师密码：人员异动24小时内失效；
→ 超级密码：每年1月1日强制更新（我们提前15天上门，免费重置+备份+培训）。
📌 附赠冷知识：某食品厂因未按时更新HMI超级密码，导致新来的自动化工程师连不上设备——而旧密码早被前任带去创业了。我们当场用离线密钥模块恢复，顺便帮他把密码策略写进了ISO内审条款。

✅ ④ 审计留痕：让每一次输入，都成为可追溯的“生产数据”
→ 启用HMI/PLC审计日志功能（支持西门子、三菱、汇川等主流品牌）；
→ 记录：谁、何时、在哪台设备、输了几遍密码、最终是否成功；
→ 速捷云平台自动分析异常模式：
• 同一账号1小时内输错5次？→ 触发短信预警给设备主管；
• 凌晨2:17连续3次尝试超级密码？→ 自动锁定账号，并推送截图至客户安全负责人。
💡 这不是监控人，是保护人——避免误操作背锅，也防止权限滥用踩红线。

3.2 技术冗余设计：给密码系统装上“双保险+急救包+远程呼叫器”

再好的制度，也得有技术兜底。
我们不鼓吹“绝对安全”，但坚持“故障可退、风险可控、停机必短”。

🛡️ ① 本地应急解锁码：藏在设备里的“物理后门”，但比后门更靠谱
→ 不是万能密码，而是基于设备唯一ID+出厂时间生成的动态应急码；
→ 输入方式极简：HMI黑屏状态下，按“F1+电源键+触摸右下角3秒” → 弹出6位应急码输入框；
→ 效力仅限本次上电周期（断电即失效），且触发后自动记录、同步至速捷云端；
→ ✅ 已适配昆仑通态、威纶、信捷、维控等12个品牌椭圆机HMI——无需联网，不依赖PLC，油污糊满屏幕也能用。

🛡️ ② 离线密钥恢复模块：一块指甲盖大的小板子，胜过十次紧急出差
→ 插在HMI主板USB或SPI接口上，预烧录客户专属恢复密钥；
→ 当EEPROM损坏、固件错乱、甚至整个HMI芯片报废时——
只需插上模块，通电，按指定组合键 → 自动识别设备指纹 → 重建认证区 → 恢复原始密码逻辑；
→ 🌟 关键优势：全程离线，不上传任何数据，符合《工业数据安全管理办法》要求；
→ 目前已为恒安纸业、厦门钨业等客户提供模块预装服务，平均故障恢复时间从8小时压缩至23分钟。

🛡️ ③ 远程安全鉴权通道：不是“远程帮你输密码”，而是“远程帮你确认该不该输”
→ 基于国密SM2算法的轻量级安全隧道，仅占用2KB内存；
→ 当现场人员输入密码失败≥3次，HMI自动发起加密握手请求；
→ 速捷工程师端APP实时收到：
• 设备型号、固件版本、当前时间戳、最近一次成功登录记录；
• 不看密码，不获权限，只做“合规性判断”：
→ “当前固件V4.1.3存在已知认证BUG，建议启用离线模块”；
→ “检测到RTC偏差超15分钟，建议校时后再试”；
→ “该账号已被主控PLC拉黑，请联系产线主管解禁”。
✅ 真实效果：某比亚迪配套厂椭圆机故障，远程诊断17秒后，我们语音指导现场电工完成RTC校准——全程未接触密码，产线11分钟复工。

3.3 用户能力建设：最好的维修，是让操作员自己搞定90%的“密码焦虑”

最后，也是最重要的一环：技术再硬核，不如人心里有底。

我们在晋江总部建了个“工业人机交互实训舱”——不是摆几台新HMI讲PPT，而是把客户真实的椭圆机搬进来，油渍、按钮磨损、贴着胶布的标签，全都原样复制。

🎯 面向操作员：1小时“防错实战课”
• 模拟场景：语言误切繁体、输入法残留空格、USB键盘映射错乱；
• 实操任务：在3分钟内，用正确姿势重启HMI、调出默认账号、切换回简体中文；
• 结业证书：不是盖章纸，而是一张防水密码策略卡（印着您厂设备专用口令规则）。

🎯 面向维护工程师：2天“深度运维认证”
• 拆解HMI主板，辨认EEPROM位置、RTC电池、I²C总线接口；
• 用速捷便携工具刷写备份文件、验证CRC校验、模拟RTC失效；
• 学习调用离线密钥模块、解析审计日志、生成故障溯源报告。
✅ 考核通过者，授予“速捷认证工业密码管家”资质，享终身免费固件升级+优先响应权。

🎯 长效机制：每季度一次“故障模拟演练”
→ 我们悄悄在客户HMI里植入“可控故障”（如：故意错配固件、屏蔽EEPROM通信）；
→ 提前不通知，只发一条微信：“您的椭圆机刚刚‘密码错误’了，试试看？”；
→ 观察团队响应流程、记录处置时效、复盘知识盲区；
→ 演练后出具《密码运维健康度评估报告》——哪类问题反复发生？谁需要补课？哪块策略该迭代？

📌 去年在福州某包装厂演练中，操作员37秒完成应急码解锁，工程师5分钟定位RTC偏差——而半年前，同样问题让他们停产了4小时。变化不在设备，而在人心里那句：“这事，我真会。”

🎯 本章终极心法：
> 密码运维，不是设置一道墙，而是修一条路——
> 让合法的人，走得更快；
> 让异常的事，露得更早；
> 让所有问题，止于未发之时。

晋江速捷自动化科技有限公司，自2017年12月扎根福建晋江，服务煤炭、冶金、印刷、纺织、食品饮料等20+工业领域，累计解决自动化设备密码类故障10000+例。
我们不卖“永不断电”的神话，但提供：
🔹 可落地的密码管理制度（不是模板，是您车间能抄作业的SOP）；
🔹 可离线的应急技术底牌（不靠网，不求人，插上就灵）；
🔹 可传承的用户能力资产（培训不是消耗，是让您的团队越来越强）。

下一次，当椭圆印花机亮起那个熟悉的红色弹窗——
您不会慌，不会翻电话簿，不会急着拆屏。
您会笑着摸出那张防水密码卡，打开微信扫个码，然后对徒弟说：
“来，今天这课，我带你现场过一遍。”

（全文终 · 但您的产线，从此少一次停机，多一分从容）
