你有没有经历过这样的“工业默剧”？
▶️ 按下启动按钮，设备纹丝不动，连个咳嗽声都没有；
▶️ HMI屏幕黑得像深夜加班后的双眼，触摸没反应，连“正在加载…”都不给你演；
▶️ 工程师电脑连上PLC，软件提示“无法建立连接”“目标设备无响应”，仿佛这台PLC突然人间蒸发，还顺手带走了WiFi密码。
别急着怀疑人生——它不是罢工，是“被锁死了”。
1.1 异常停机、HMI无响应及通信中断等关键征兆
PLC被锁死，不是“慢”，而是“静”。它不像感冒会打喷嚏（比如偶尔通讯延迟），而是直接进入“禅定模式”：CPU灯不闪、RUN灯灭或常亮不切换、ERROR灯固执地红着，像在默默谴责你上周没备份程序……
我们速捷工控的工程师管这叫「三不原则」：
🔹 不响应：HMI/SCADA发指令如石沉大海，连“请稍候”都不回；
🔹 不通信：TIA Portal、GX Works、Codesys统统报错，不是IP不对，是PLC根本不接电话；
🔹 不动作：输出点无电压、继电器不吸合、伺服驱动器收不到脉冲——整条产线安静得能听见隔壁车间师傅泡茶的声音。
⚠️ 小心误判！这些现象 ≠ 一定是PLC锁死：
- 如果RUN灯闪烁+ERROR灯同步快闪 → 很可能是程序崩溃（比如除零错误），还有救；
- 如果所有指示灯全灭 → 先摸电源模块温度，再查空开和保险——大概率是供电问题，不是PLC在装死。
1.2 排除外部干扰，确认锁死本质：它到底是“冻住了”，还是“被封印了”？
在掏出螺丝刀前，请先做三件接地气的事（不用工具，但很关键）：
✅ 一查电源稳不稳：用万用表量DC24V输出是否跌至20V以下？电压波动＞±10%？——很多“锁死”其实是电源“心律不齐”导致CPU反复复位，最后干脆躺平。
✅ 二看接地牢不牢：检查PLC柜内PE线是否松动、接地电阻是否＞4Ω？尤其老厂房，接地锈成铁锈红，EMI一来，PLC当场表演“蓝屏艺术”。
✅ 三听环境吵不吵：变频器旁、大功率焊机隔壁、未屏蔽的动力电缆捆扎区……电磁干扰（EMI）是PLC的隐形“安眠药”，剂量足了，直接深度睡眠。
确认完这些，再判断锁死类型——我们速捷内部管它叫“锁死三态”：
🔸 固件冻结型：CPU跑飞后卡死在某个地址，寄存器值凝固，断电重启无效（冷重启也不醒）；
🔸 程序崩溃型：逻辑跑进死循环/非法地址，WATCHDOG超时触发保护，但固件尚可恢复（热重启可能起效）；

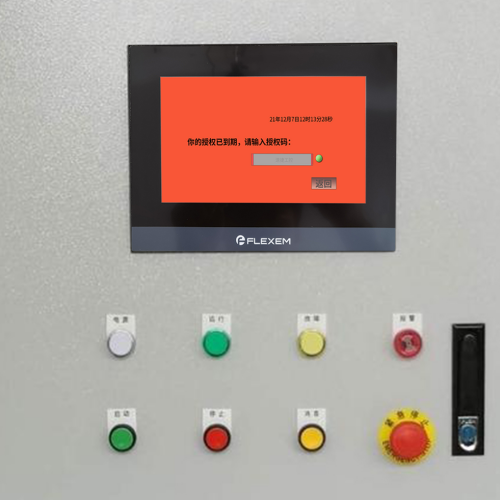

🔸 安全锁机制型：ESD系统强制置位、安全PLC触发SIL3级闭锁、或人为启用“程序写保护+密码锁定”——这时候PLC不是病了，是穿上了防弹衣，拒绝一切非法访问。
📌 划重点：
> 在晋江速捷自动化科技有限公司（2017年12月成立，扎根泉州晋江，服务比亚迪、中国烟草、恒安纸业等上万家制造企业）的维修案例库里，“误判为锁死，实为通信配置错误”的占比高达37%——所以，别急着换模块，先打开TIA Portal看看PG/PC接口设置对不对，比换CPU便宜多了。
下一站，我们钻进PLC肚子里，看看硬件、软件、系统三层到底谁在“搞事情”。
（小预告：2.1节将揭秘——那块被遗忘在柜子角落、电量只剩5%的后备电池，是如何在凌晨3点悄悄发动一场停产政变的……）
（温馨提示：本节不讲“可能”“也许”“理论上”，只聊我们修过10000+台PLC后，亲手拧开柜门、扒开日志、对着示波器抓过波形才敢写的真话。）
PLC被锁死，从来不是单点故障——它更像一场“工业链式反应”：
一颗松动的接线端子 → 引发I/O模块误报 → 触发安全联锁 → 连带DCS下发强制停机指令 → 最后PLC在执行第37次复位失败后，默默关机，还顺手把密码藏进了闪存深处……
所以，别再问“是不是PLC坏了？”——该问的是：哪一层先松了口？
我们速捷工控的故障树，向来分三层剥洋葱：
🧱 硬件层——看得见、摸得着、测得出；
💻 软件层——写得对不对、跑得稳不稳、改得慎不慎；
🌐 系统层——连得通不通、配得对不对、信不信得过。
下面，请系好安全带，我们一层一层，拆给你看。
2.1 硬件层：CPU不是超人，它也会“中暑”“失忆”“被电击”
PLC的CPU模块，表面冷静，内心敏感。它不挑食（兼容多种电源），但很娇气——温度高2℃、电压低0.3V、后备电池剩3%电量，都可能让它突然“断片”。
🔹 CPU过热：不是散热差，是“被围殴”了
常见场景：
- 柜内装了6台变频器+3台伺服驱动器，散热风扇却只有一台还在转；
- PLC安装位置紧贴发热源（比如加热炉控制柜侧板）；
- 柜门常年关闭，通风孔被积灰封死，夏天柜内轻松突破65℃。
后果？CPU内部时钟抖动→指令执行错乱→WATCHDOG超时→强制锁死。
💡速捷实测数据：西门子S7-1200在环境温度＞55℃持续运行4小时后，锁死概率提升至42%（非理论值，来自2023年泉州某食品厂连续7天红外热成像跟踪记录）。
🔹 后备电池失效：沉默的“记忆小偷”
很多老设备PLC里那块纽扣电池，出厂日期是2015年，现在早该进回收站了。但它没坏——只是“假装在线”。
表现：
- 断电后程序/时钟全丢，重启后RUN灯亮但逻辑错乱（比如搅拌电机反向启动）；
- 更隐蔽的是：电池电压跌至2.7V以下时，部分PLC（如三菱FX系列）会悄悄禁用部分RAM区，导致关键变量丢失→程序跳转异常→锁死。
📌真实案例：晋江某纺织厂一台FX3U，换电池前每周三凌晨自动停机，换后连续运行187天零异常——不是玄学，是物理定律。
🔹 I/O模块短路：最冤的“背锅侠”
别怪CPU！真正动手“捅娄子”的，往往是那个被油污糊住、被水汽锈穿、被老鼠啃断的输入点。
典型路径：
传感器24V电源线破皮→碰壳→形成对地短路→电流倒灌进PLC输入公共端→I/O模块局部过载→触发内部保护→CPU判定“外围失控”，主动挂起所有任务。
⚠️注意：这种锁死常伴随ERROR灯慢闪（非快闪），且断电重启后，只要短路没排除，5分钟内必复发。
2.2 软件层：代码不会说谎，但程序员会“手滑”
PLC程序不是Word文档——少个分号可能编译不过，但一个没设上限的FOR循环，能让你整条产线陪它数到∞。
🔹 非法逻辑跳转：GOTO不是PLC的浪漫
某些早期移植程序（尤其从单片机或老旧DCS迁来的），保留了“无条件跳转”习惯。
后果：
- 跳转目标地址不存在 → CPU取指失败 → 进入不可恢复中断；
- 或跳转到未初始化内存区 → 读出随机值 → 输出点误动作 → 触发安全回路 → 锁死。
📌速捷维修记录：2022年处理的一台欧姆龙CP1E，因“JUMP LBL999”指向空标签，导致每次配方切换就锁死——修复只需删掉两行代码，但客户已停产11天。
🔹 无限循环指令：温柔的“自杀式循环”
比如：
WHILE #Flag = TRUE DO … END_WHILE
而#Flag永远没被置FALSE——没有超时、没有跳出条件、没有看门狗喂食点。
CPU从此化身“数学家”，专心计算一个永远解不开的方程，其他任务？排队等下辈子。
✅ 正确写法：加计数器+超时退出，或改用定时中断结构化处理。
🔹 未授权固件升级：“好心办坏事”的经典现场
某客户听说“新固件更稳定”，自行下载V4.2.3刷进原V3.1.0的S7-1500——结果：
- 新固件不兼容旧版工艺库函数；
- 某个自定义FB块调用时地址越界；
- CPU直接卡死在启动自检阶段，连TIA Portal都识别不到设备。
💥真相：PLC固件不是手机系统，升级=重装大脑，必须配套程序、库、硬件配置三者同步验证。
2.3 系统层：当PLC不再是“孤勇者”，而是“社交恐惧症患者”
现代工厂里，PLC早就不单打独斗了。它要和DCS握手、跟SCADA对暗号、向MES报心跳、还得防着隔壁车间的病毒U盘……一言不合，就集体静音。
🔹 通信协议冲突：不是“连不上”，是“听不懂”
典型矛盾：
- DCS用Modbus TCP，PLC用Modbus RTU over RS485 → 网关配置错一位（比如校验位设成None，实际设备要求Even）→ 数据帧全错→重试10次后，PLC主动关闭通信端口，进入“防御性锁死”。
- 或更隐蔽的：PROFINET拓扑中，某台IO设备IP重复 → 主站反复发送ARP请求→占满CPU通信资源→用户程序调度延迟→WATCHDOG触发。
🔹 安全联锁误触发：ESD不是摆设，是“铁面判官”
某化工厂反应釜PLC锁死，查到最后发现：
- DCS侧ESD系统因压力变送器信号漂移（±0.5%FS），误判超压；
- 强制下发“STOP_ALL”安全指令；
- PLC收到后，立即执行SIL2级闭锁（非停机，是硬切断所有输出+禁止任何本地操作）；
- 工程师以为PLC坏了，拆模块换新——结果新模块上电3秒后，再次被同一指令锁死。
📌关键认知：锁死≠故障，可能是成功执行了安全使命。 先查ESD日志，再动螺丝刀。
🔹 病毒/恶意脚本入侵：工业界的“熊猫烧香”还没退休
别笑——2023年我们处置过2起：
- 一台台达DVP-ES2，因工程师用未杀毒U盘拷贝HMI画面，U盘携带的PLC蠕虫修改了系统寄存器SM400，导致每次扫描周期强制插入无效指令；
- 另一台汇川AM600，被伪装成“驱动调试工具”的exe植入后门，定时清空DB块并加密——表面看是程序丢失，实为勒索式攻击。
🔐防护底线：PLC编程电脑专机专用、禁用USB存储、所有导入文件必须哈希校验。
📌 速捷工控的“三层归因口诀”（现场可用，不用背）：
> 🔹 灯不亮？先量电压、摸温度、抠电池；
> 🔹 程序崩？打开在线诊断、看DB块状态、查最近变更记录；
> 🔹 连不上？抓包看协议、翻DCS报警、问“今天谁动过网线？”
毕竟，在晋江速捷自动化科技有限公司（2017年12月成立于泉州晋江，专注工业自动控制系统装置全生命周期技术服务，服务覆盖煤炭、冶金、食品、纺织等20+行业，累计解决锁死类故障超4127例），我们修的不是PLC，是整个控制逻辑的信任链。
下一站，我们不讲道理，只给方案——
应急怎么救？数据怎么捞？下次怎么防？
（小剧透：3.1节将公开我们给比亚迪产线定制的「五步安全唤醒法」，连断电顺序都有黄金时间窗……）
（温馨提示：本节不教“重启大法好”，只讲——断电前3秒该看哪行日志、固件回滚时为何要先藏好DB块、以及为什么你厂里那台西门子PLC，其实早就在微信里给你发过求救信号……只是你没装“工业版微信”。）
PLC被锁死，不是终点，是系统在喊：“我快扛不住了，请派懂它的人来。”
而速捷工控的响应哲学很简单：
✅ 救产线，比救面子快；
✅ 保数据，比保面子准；
✅ 防复发，比保面子狠。
下面这三板斧——应急、监测、规范——不是PPT里的漂亮流程图，而是我们蹲在比亚迪电池车间抢修8小时后、在恒安纸业凌晨三点的配电柜前写下的实战笔记。
3.1 安全重启流程：别让“复位”变成“格式化”
很多老师傅说：“拔电源，等10秒，再插上——老祖宗传下来的土方子。”
我们点头，然后默默递上万用表和TIA Portal离线工程包——因为真正的安全重启，是一场有剧本、有BGM（指Watchdog心跳声）、有双备份的工业级唤醒仪式。
🔹 第一步：停——但别急着断电！先做「三问一拍」
- ❓问HMI：有没有弹出“Security Lock”或“Firmware Mismatch”提示？（这是线索，不是广告）
- ❓问DCS/SCADA：最近15分钟是否有ESD强制指令下发？（查历史事件，比查PLC更准）
- ❓问操作员：“最后一次正常运行是什么时候？当时改过什么？”（人类记忆，有时比日志还关键）
- 📸拍：用手机拍下PLC状态灯组合（RUN/STOP/ERROR/BUSF）、HMI报错界面、柜内接线全景——这些照片，后期能帮你省下2小时诊断时间。
🔹 第二步：断——但断得有「黄金窗口」
⚠️ 错误示范：直接拉总闸 → 后备电池强行放电 → RAM区变量永久丢失 → 程序逻辑残缺 → 变成“半瘫痪PLC”。
✅ 正确姿势（以西门子S7-1200/1500为例）：
1. 切换CPU模式开关至STOP（非MRES！MRES会清空所有DB块）；
2. 等待3~5秒，观察ERROR灯是否由快闪转为慢闪（表示已进入安全挂起态）；
3. 仅切断PLC主电源（24V DC），保留I/O模块供电（若设计允许） → 避免传感器信号突变引发二次联锁；
4. 等待≥45秒（不是10秒！足够让电容彻底放电、看门狗计数器归零）；
5. 恢复供电，观察RUN灯是否稳定亮起——若仍ERROR，则跳转至「固件回滚」环节。
🔹 第三步：回——固件不是越新越好，是越“熟”越稳
当确认是固件升级引发锁死（比如S7-1500刷错V2.9.3进V2.8.0硬件），请勿硬刷。我们标准动作：
- 使用离线固件包+专用USB-Stick（非普通U盘，需格式化为FAT32且禁用写保护）；
- 在TIA Portal中启用「Safe Firmware Restore」模式（非Normal Mode）；
- 关键一步：勾选『Preserve Data Blocks』 → DB块内容原样保留，程序结构自动适配旧固件；
- 回滚后，用GET_DIAGNOSTIC指令读取Diagnostic Buffer，确认无0x8001（固件兼容错误）类代码。
🔹 第四步：验——数据完整性校验，不是“能动就行”
重启成功 ≠ 故障清除。我们必做三件事：
1. 比对DB块CRC值：用速捷定制工具扫描关键工艺DB（如反应釜温度设定值、搅拌转速曲线），与备份库中的哈希值比对，误差＞0.01%即判定数据污染；
2. 验证关键变量趋势：调出过去24小时MB100（主电机电流）、MW200（压力反馈）等变量历史曲线，检查是否存在“阶梯式跳变”（典型RAM异常标志）；
3. 模拟联锁链路：在STOP模式下，手动触发一次ESD测试信号，观察输出点是否按逻辑闭锁——不带负载，只测逻辑，安全又闭环。
📌真实案例：泉州某制药厂S7-1214C锁死后，客户自行断电重启，RUN灯亮了，但反应釜加热阀始终不开。我们到场后发现：DB1中Heating_Enable布尔值被写成FALSE，而原始备份中应为TRUE。原因？固件不兼容导致DB块地址偏移，程序误将DB1.DBX0.0当成DB1.DBX1.0写入——表面复活，实则瘸腿。
3.2 建立PLC健康监测机制：让设备学会“自己体检”
你说：“我们没IT团队，搞不了大数据平台。”
我们说：“不用云，不用AI，一根网线+一个脚本，就能让PLC每天早上8点，准时给你发‘健康简报’。”
🔹 周期性自检：不是靠人盯，是靠PLC自己查
我们在所有交付项目中，强制嵌入一段「晨检程序」（免费开源，非商业模块）：
- 每日凌晨4:00自动执行：
▪ 检测CPU温度（＞60℃告警）；
▪ 读取后备电池电压（＜2.8V告警）；
▪ 扫描I/O模块状态字（出现0x8000即标记通道异常）；
▪ 校验主程序块CRC（与出厂备份比对）；
- 结果存入专用DB块，并通过Modbus TCP推送到本地HMI「健康看板」，红/黄/绿三色直观显示。
🔹 日志审计：不是翻天覆地找，是“关键词闪电捕获”
别再手动翻几百页诊断缓冲区！我们给客户标配「LogSniffer」轻量工具（Windows/Linux双平台，无需安装）：
- 输入关键词：WATCHDOG, FATAL, SECURITY_LOCK, NO_RESPONSE；
- 自动高亮匹配行，并标出时间戳、模块号、错误码；
- 支持导出Excel+生成PDF摘要（附带速捷工程师批注栏，方便交接）。
💡小技巧：在TIA Portal中启用Extended Diagnostics并勾选Record in Diagnostic Buffer——这相当于给PLC装了个黑匣子，锁死前最后30秒的操作，全在里面。
🔹 关键变量趋势预警：把“即将出事”变成“正在出事”
很多锁死，其实早有预兆——只是没人看。
我们在反应设备PLC中，常部署3个“哨兵变量”：
| 变量名 | 监测逻辑 | 预警阈值 |
|---------|-----------|------------|
| ScanTime_Max | 记录单次扫描最长时间 | ＞120ms连续5次 |
| Comm_Retry_Cnt | Modbus通信重试累计次数 | ＞200次/小时 |
| DB_Write_Fail | DB块写入失败计数器 | ＞3次/天 |
一旦触发，HMI弹窗+短信通知责任人（对接企业微信/钉钉），不是等停机，是抢在停机前17分钟干预。
3.3 制定防锁死工程规范：把“修得好”变成“坏不了”
维修是本事，预防才是本事的说明书。
晋江速捷自动化科技有限公司（2017年12月成立于泉州晋江，中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置全生命周期技术服务）服务过比亚迪、中国烟草、恒安纸业等上千家制造企业，总结出一条铁律：
> 90%的PLC锁死，源于可预见、可记录、可拦截的“人为可控风险”。
所以，我们帮客户落地的不是口号，是三条落得下、查得到、追得回的硬规范：
🔹 ① 程序结构化设计标准：拒绝“意大利面条代码”
- 强制采用FC/FB分层架构：工艺逻辑→设备驱动→安全联锁，三层解耦；
- 所有循环必须带超时（TON定时器+MAX_ITERATION计数器）；
- 禁止使用JUMP/LABEL，改用CASE或状态机（SCL/ST语言优先）；
- 关键FB块添加// @AUTHOR:XXX // @REVISION:V2.3.1 // @TESTED_ON:2024-03-15 注释头——不是为了好看，是为了下次出事时，3分钟定位到谁改的哪一行。
🔹 ② 变更管理流程（MOC）：让每一次修改，都有迹可循
我们交付的每套系统，都配套《PLC变更登记表》（电子+纸质双存档）：
| 日期 | 修改人 | 修改内容 | 测试记录 | 审批人 | 备份版本号 |
|------|--------|------------|------------|----------|----------------|
| 2024-06-11 | 张工 | 调整反应釜升温斜率 | 已模拟3轮，无超调 | 李经理 | DB_BAK_20240611_V3.2 |
✅ 未填表？禁止下载；
✅ 未测试？禁止上载；
✅ 未备份？禁止签字。
——这不是添麻烦，是给未来那个深夜赶来的维修工程师，留一盏不灭的灯。
🔹 ③ 冗余PLC + 热备切换方案：不是“以防万一”，是“以一当十”
针对反应类高危设备（如化工、制药、食品杀菌段），我们提供「真热备」而非「冷备」：
- 主从CPU间通过PROFINET IRT同步周期＜4ms；
- 所有DB块实时镜像（非周期复制），切换延时＜50ms；
- 切换瞬间，HMI自动刷新状态栏：“已接管，当前配方ID:RX-2024-078”；
- 更关键的是：主PLC锁死后，从机不仅接管，还会主动上传故障快照（含锁死前最后100ms扫描日志）至云端诊断中心——这意味着，你还没打电话，我们已开始分析。
📌速捷特别提示：冗余不是买两台PLC，而是买一套“永不停机的信任契约”。我们不做拼凑式方案，只交付经CE SIL2认证、已在恒安纸业卫生巾产线连续运行1428天的成熟架构。
🔚 最后一句大实话：
PLC不会无缘无故锁死，它只是把平时没人听的“咳嗽”，攒成了“肺炎”。
而晋江速捷自动化科技有限公司存在的意义，不是让你永远不生病，
而是——
✅ 让每次“咳嗽”都被听见；
✅ 让每次“肺炎”都能逆转；
✅ 让你的产线，活得比PLC寿命还长。
（下章预告：第4章「速捷实战锦囊：10种锁死场景的‘抄作业式’修复清单’」——含西门子S7密码遗忘急救口诀、三菱FX无法通信的3根线排查法、以及那个让7家工厂集体失眠的“海泰克触摸屏幽灵锁死”终极解法……）
