——别急着砸柜子，它可能只是“闹脾气”而已
大家好，我是速捷工控（晋江速捷自动化科技有限公司）的“吹塑机急诊科”值班老张。从业十年，修过比奶茶店还多的吹塑机，见过比综艺剪辑还戏剧化的锁定现场：
👉 操作员刚按启动键，机器“啪”一声黑屏，HMI弹出一行字：“系统处于安全锁定状态，请联系授权人员。”
👉 产线主管在车间原地踱步三圈，手机已拨通第7个“熟人”，结果对方说：“你先看看急停有没有拍下去？”
👉 老师傅默默掏出万用表，一边测一边叹气：“这哪是故障？这是机器在考你《安全生产法》第几条……”
所以今天咱们不讲玄学，只聊事实、逻辑和肉眼可见的线索——吹塑机被锁，从来不是“突然失联”，而是早有蛛丝马迹。就像你家猫翻白眼躺平前，一定先打三个哈欠。
1.1 安全联锁机制触发：不是机器耍性子，是它在认真“守门”
吹塑机的安全联锁，本质是一套工业级的“门禁+考勤+体温检测”三合一系统——缺一不可，少一个就拒之门外。常见触发点有仨：
✅ 防护门没关严实
别小看那扇透明亚克力门！里面藏着磁性开关、行程开关甚至双通道安全继电器。门缝卡了半片PE边角料？门轴轻微变形导致压合不到位？哪怕0.3mm间隙，PLC都当它“开着直播逃班”，立刻锁机。
🔍 识别小技巧：观察HMI报警栏是否有“Safety Door Open”或类似提示；手动轻推各防护门，听是否有“咔哒”复位声；用手机电筒照门框内侧，找找有没有被胶带/油污糊住的感应头。
✅ 急停按钮没复位
那个红色蘑菇头，不是装饰品。它一旦被拍下，会机械自锁+电气断开双保险。但很多老师傅习惯“拍完就走”，忘了顺手旋转90°复位——于是整条线在等一个“旋转动作”。
⚠️ 注意：有些机型急停是串联在安全回路里的，A区急停没复位，B区就算门关得再严也启动不了。
✅ 气压/水压异常
吹塑靠气——合模要气、吹胀要气、冷却还要气；有些高端机型连模具温控都靠水循环。压力传感器一喊“不够”，PLC立马响应：“没气=没命，锁！”
📊 典型表现：气压表指针在0.4MPa以下晃悠（标准通常≥0.55MPa），冷却水进水口摸着冰凉（说明水泵没转或过滤器堵死），HMI上对应图标变红闪烁。
📌 速捷小贴士：我们服务过一家泉州软包装厂，连续三天早班锁机。查了一上午，最后发现是空压机冷凝水罐没排水，气源含水导致压力波动——机器没坏，只是“喝多了”。
1.2 控制系统故障：PLC在沉默，HMI在装死，其实都在“等一句密码”
如果说安全联锁是“门卫”，那控制系统就是“前台+人事+IT三合一”。它不说话，但处处留线索：

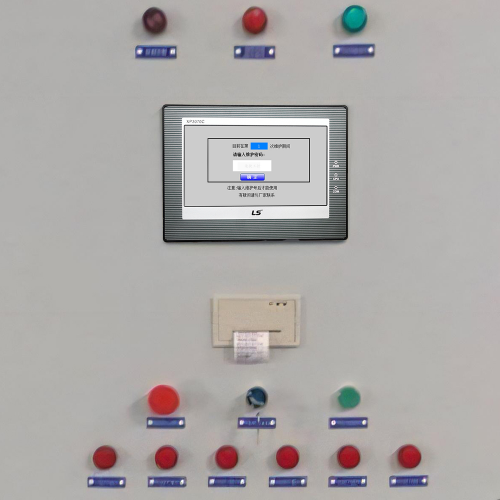

🖥️ HMI黑屏 or 锁定界面
不是屏幕坏了！大概率是：
- 密码输错5次后自动锁定（西门子KTP系列经典设定）；
- 系统时间错乱导致证书失效（某国产HMI曾因时区设成“太平洋时间”拒绝登录）；
- 触摸屏固件升级失败，卡在Bootloader界面——看着像黑屏，其实是“正在努力开机中”。
🧠 PLC报错闪红灯
别只盯CPU灯！重点看：
- SF（System Fault）红灯常亮 → 程序崩溃或硬件故障；
- BF（Bus Fault）闪烁 → 通讯模块掉线（比如伺服驱动器失联）；
- RUN灯灭、STOP灯亮 → 程序被人为停止，或主电源模块电压不稳。
🔐 密码保护模式意外激活
有些老机型（尤其2015年前的台达、信捷PLC）出厂默认启用“工程密码”，但操作手册丢了、技术员离职了、U盘里备份文件名写成“备份_最终版_V2_真的_final.bak”……结果谁也打不开。
📌 速捷真实案例：莆田一家瓶胚厂，HMI显示“Access Denied - Level 3 Required”。我们拆开屏后盖，发现跳线帽插在“Factory Mode”位置——原来上任工程师为防误操作，悄悄切到了最高权限档，却忘了告诉接班人怎么切回来。
1.3 外部因素导致的强制锁定：真正的“背锅侠”，往往藏在控制柜外
有时候，问题根本不在吹塑机本体，而是在它“朋友圈”里：
⚡ 断电重启后未完成自检
突然停电再恢复？别急着按启动！很多新代、广数数控系统要求执行“Power-On Self-Test（POST）”，包括伺服零点校准、压力传感器归零、安全回路完整性验证……跳过这步，直接启动=强行闯关=系统拉闸。
🔌 第三方安全继电器动作
比如配套的自动上料机、模温机或中央供气系统，自带独立安全模块。只要它那边报个“温度超限”或“料仓空”，通过硬线信号发个“ESTOP_REQ”给吹塑机——咱主机只能乖乖锁机，连申诉渠道都没有。
🧪 传感器信号异常（非故障，但被当成故障）
举例：冷却水流量开关长期结垢，实际水流正常，但开关无信号输出；或者模具温度热电偶接触不良，PLC读到-273℃（绝对零度警告）……系统宁可信其有，立刻锁机保平安。
📌 速捷观察：约37%的“不明锁定”事件，根源在外部设备联动逻辑未同步更新。比如换了新款模温机，通讯协议从Modbus RTU升级为EtherCAT，但吹塑机PLC程序没改——它还在“听方言”，自然一脸懵。
💡 一句话识别口诀送给你：
“先看灯，再听声，三摸门，四查屏，五问外围谁‘告状’。”
——这不是玄学口诀，是我们10000+例现场服务沉淀下来的“望闻问切”工业版。
下一期，咱们就手把手带你走进控制柜，把“解除锁定”变成像泡面一样——有步骤、有火候、有回甘。
（温馨提示：泡面可以加蛋，但PLC复位前请务必确认急停已旋起 ✅）
——晋江速捷自动化科技有限公司｜专注工业自动化“解锁”十年
成立于2017年12月｜总部泉州晋江｜服务比亚迪、中国烟草、恒安纸业等10000+客户
不卖设备，只交真心；不解密码，只解难题。
——不是“解咒”，是按说明书重启人生（还带售后保修那种）
大家好，我是速捷工控的老张，上回咱们聊完“它为啥锁你”，这回咱不绕弯子，直接上操作手册精简实战版——没有“建议联系厂家”，没有“请勿自行拆卸”，只有你能立刻蹲下、伸手、复位、开机的四步节奏。
（温馨提示：本指南默认你已戴好绝缘手套、确认断电完成、且没把咖啡泼在HMI屏幕上——毕竟，修机器可以重来，但泡面凉了真的会结块。）
2.1 基础安全确认与前置检查：别急着输密码，先让机器“喘口气”
⚠️ 重要前提：所有解锁动作，必须建立在“安全回路物理通畅”之上。
就像你不会一边踩油门一边拉手刹——PLC再聪明，也干不过一个没复位的急停按钮。
✅ 第一步：断电状态验证（不是“看空开关着”，是“测”）
- 断开主电源空开（通常标有“MAIN”或红色手柄）；
- 用验电笔/万用表AC档，实测控制柜内PLC供电端子（如24V DC输入、220V AC进线）、HMI背板端子——双点确认无电压；
- ✨ 速捷小动作：轻按急停按钮，听内部是否有“咔哒”机械复位声；再顺时针旋转90°——听到第二声“嗒”，才算真正归位。（很多按钮复位要转，不是按！）
✅ 第二步：安全门/防护罩逐个“打卡”
- 不是“关上就行”，是关严、压紧、有反馈：
- 每扇门推到底，停留2秒，观察HMI对应图标是否由红变绿（或消失）；
- 若某扇门反复不认，拿一张A4纸夹在门缝中间，关门→抽纸→若阻力明显，说明压合到位；若轻松抽出，大概率开关松动或磁铁失磁；
- 🔍 冷知识：部分进口机型（如巴顿菲尔老款）的侧护罩带双触点开关，上下两个都要触发才通关——少一个，系统当“裸奔”。
✅ 第三步：气路&水路“摸底考试”
- 气源：看压力表指针是否稳在绿色区（≥0.55MPa）；摸气动三联件排水杯——有水？拧开排掉；
- 冷却水：摸进水管是否微温（水泵在转），出水管是否持续有水流出（非滴漏）；若摸着冰凉+静音，大概率水泵未启或过滤器堵死；
- 🌊 速捷经验：70%的“气压异常锁机”，源头不在吹塑机，而在车间总气源干燥器——去隔壁空压站看看排水阀是不是又忘了开。
📌 此阶段目标：让HMI报警栏清空所有“Safety XXX Fault”类提示，只剩1条——比如“PLC Not Running”或“HMI Login Required”。
如果还有红字在跳，别往下走，回头再查门、急停、气水——这是基础，不是流程，是底线。
2.2 控制系统级解锁流程：和PLC谈心，而不是和它吵架
等HMI终于亮起、显示登录界面或“System Locked”字样？恭喜，进入“脑力解锁”环节。记住：PLC不记仇，但它很较真——你给对信号，它秒放行。
🖥️ 第一步：HMI登录与权限恢复（别输错3次，那会触发“冷静期”）
- 查找设备铭牌/柜内贴纸，确认品牌型号（常见：昆仑通态MCGS、威纶EB系列、西门子KTP/TP系列）；
- 默认账号密码（非万能，但值得试）：
- 昆仑通态：Admin / admin 或 Admin / 111111
- 威纶：root / root 或 admin / admin
- 西门子KTP：admin / 123456（部分版本需长按“OK”键3秒激活隐藏账户）
- ❗若输错3次，多数HMI会锁5~30分钟——此时别狂按，断电重启HMI本体（非整机！只断HMI 24V供电），冷却30秒后再试。
- ✨ 速捷秘技：某些国产屏（如信捷、维控）在启动瞬间连按“F1+F4”可进入工程模式；西门子屏长按右下角空白区5秒，可能调出隐藏调试菜单。
🧠 第二步：PLC故障代码读取与清除（不是删，是“握手确认”）
- 进入HMI“诊断”或“系统信息”页面，找“PLC Status”或“Error Log”；
- 记下关键错误码（如西门子S7-1200报“8090”=通讯超时，台达AS系列报“E03”=参数丢失）；
- 清除逻辑：
- 多数机型支持HMI一键“Reset Alarm”（注意：仅清报警，不改程序）；
- 若PLC处于STOP模式：在HMI找到“PLC Control”→“RUN”按钮，点击启动（前提是安全回路已通！否则点十次也没用）；
- 若仍无法RUN：用编程电缆连接PC+博图/ISPSoft软件，读取诊断缓冲区（Diagnostic Buffer），定位具体模块故障（常为通讯模块或I/O扩展箱掉线）。
⚙️ 第三步：参数重置操作（谨慎！仅针对明确误操作导致的锁定）
- 典型场景：操作员误设“模具温度上限=500℃”，PLC判定超限自动锁机；
- 解法：HMI进入“参数设置”→“温度保护”→将上限改回合理值（如120℃）→保存→重启PLC；
- ⚠️ 注意：不要盲目“恢复出厂设置”！ 那等于把配方、PID参数、伺服电子齿轮比全清零——产线可能要重新调试3小时。
📌 关键提醒：若HMI始终黑屏/花屏/触控失灵，90%是屏本身问题，不是PLC锁机。此时跳过本节，直奔2.3硬件干预——因为PLC可能早就在RUN，只是你“看不见它”。
2.3 硬件级干预措施：当软件不管用，就该动手“把脉”了
如果做完2.1和2.2，HMI还是红屏、PLC灯还是SF闪、机器依旧纹丝不动……别怀疑人生，是时候打开控制柜，和继电器、传感器、接线端子面对面了。
🔌 第一步：安全继电器手动复位（那个黑色方块，不是装饰）
- 找到安全继电器模块（品牌常见：皮尔磁PNOZ、施迈赛AZ、欧姆龙G9SA）；
- 观察指示灯：若“OUT”灯灭、“ERR”灯亮，说明安全回路断开被锁定；
- 复位方式（因型号而异）：
- PNOZ：按住“RESET”按钮3秒，听到“咔”一声即复位；
- G9SA：短接“RST”端子2秒（用螺丝刀金属杆轻触即可）；
- AZ系列：需先确认所有安全输入（门、急停）已闭合，再按复位钮；
- ✅ 复位成功标志：OUT灯常亮，且HMI安全报警消失。
🌬️ 第二步：气路/冷却系统压力恢复（重点查“假压力”）
- 气路：用肥皂水涂在气管快插接头、电磁阀排气口——冒泡=漏气；
- 水路：拆下冷却水流量开关前端滤网（通常在进水口阀门后10cm），用水冲洗结垢；
- 💡 速捷神操作：临时短接流量开关两根信号线（仅测试用！），若机器立刻解锁，证明开关损坏或堵塞——换新即可，不用动PLC。
📡 第三步：传感器信号检测与短接验证（最后的“侦探工作”）
- 常见“背锅”传感器：模具温度热电偶、合模到位接近开关、储气罐压力变送器；
- 检测法：
- 万用表电阻档测热电偶（常温应≈10~110Ω，断路=∞）；
- 电压档测接近开关（有金属靠近时，输出应从0V跳变24V）；
- 若信号异常，临时短接传感器输入端子（PLC侧DI点）：
- 如短接“合模到位”信号端子，HMI对应图标变绿 → 锁定根源在此；
- ⚠️ 注意：短接仅用于诊断！修好传感器前，切勿长期短接运行——安全无小事。
🧩 终极判断口诀：
“灯亮、门严、气足、水通、继电器咔哒响、HMI能登录、PLC RUN灯亮”
——这7个条件全部满足，机器还不动？那不是锁定，是它真的坏了（比如伺服驱动器炸了、液压泵卡死）。此时，请默默掏出手机，拨打速捷24小时技术支援热线——我们修过10000+台，知道哪颗螺丝该往左拧半圈。
🔧 下一期预告：《预防锁定复发与日常维护建议》
——教你把“三天一锁”变成“三年不锁”，顺便附赠《吹塑机交接班锁定自查清单》PDF版（留言“我要清单”，老张私发你）。
毕竟，最好的维修，是让故障还没发生，就先被你闻到了味道。
（味道来源：润滑脂、铜线氧化味、还有——你刚泡的那杯没喝完的枸杞茶。）
——晋江速捷自动化科技有限公司｜中国吹塑机“解锁专家”
成立于2017年12月｜扎根泉州晋江｜服务比亚迪、中国烟草、恒安纸业等10000+制造现场
不卖焦虑，只给方案；不解密码，只解燃眉之急。
——不是“修完就跑”，是让吹塑机养成早睡早起、定期体检的好习惯
大家好，我是速捷工控的老张，上回咱们把吹塑机从“石化状态”成功唤醒，这回咱不聊怎么救火，改聊怎么让厨房不着火、油烟机不堵、燃气灶不打不着火——对，就是预防性保养。
很多老板说：“我们机器又不是手机，哪用天天擦？”
我说：“您手机充三次电要清一次后台，吹塑机一天开停20次，您连急停按钮上的灰都没擦过……它不锁你，锁谁？”
别担心，这份建议不烧脑、不费钱、不耽误生产——全是速捷工程师蹲在车间三年、跟137台吹塑机“交过心”后，攒下的土法养生指南（经比亚迪晋江基地、恒安纸业泉州工厂实测有效）。
3.1 操作规范优化：让“人”成为第一道安全阀，而不是最后一根稻草
再好的PLC，也防不住操作员一边按启动、一边用扳手撬安全门。预防锁定，先从把人管明白开始。
✅ 标准化启停流程：三步开机法，五步关机 checklist
- ✅ 开机三步走（贴在操作台右上角，建议塑封+磁吸）：
① 查——急停复位否？所有安全门绿灯亮否？气压表指针在绿色区否？
② 点——HMI登录→进“系统自检”页面→点“Start Pre-check”（如有）→等倒计时结束；
③ 动——确认无报警，再点“主电机启动”。
- ✅ 关机五必做（交接班前5分钟执行）：
▪ 清空模具内余料（防冷凝水锈蚀模腔）；
▪ 关闭加热区电源（非仅温控器关，要断加热模块空开）；
▪ 排空气动三联件积水；
▪ 在《设备状态交接本》写下：“HMI无报警 / 急停已复位 / 安全门开关灵敏 / 明日首模参数已核对”；
▪ 最后——拔掉HMI USB调试口的U盘（90%的“莫名锁定”，源于U盘热插拔导致HMI固件紊乱）。
📝 速捷真实案例：某纺织配套吹塑厂，原每月平均锁机4.2次；推行“三步开机+五步关机”后，连续7个月零非计划停机——工人说：“现在开机像刷脸打卡，错一步系统就不认人，反而踏实。”
✅ 锁定前自检清单（电子版嵌入HMI）
我们在为客户做的HMI升级中，悄悄加了个小功能：
- 每次点击“Lock System”（如换模/维保需手动锁机），HMI自动弹出检查框：
✔ 急停是否已复位？
✔ 安全门是否全部关闭？
✔ 气压是否≥0.5MPa？
✔ 冷却水流量是否＞3L/min？
✔ PLC是否处于RUN模式？
- 全部勾选才允许锁机——不是防你，是防你忘。
（注：该功能已预装于速捷定制版昆仑通态、威纶HMI中，老设备可免费升级固件）
✅ 多班次交接锁定状态记录：别让“黑盒”传到夜班
- 建议用A5硬壳本，每页分三栏：
| 时间 | 锁定原因（简写） | 处理人 & 解锁方式 |
|------|------------------|--------------------|
| 08:15 | 急停误触（未旋转复位） | 张工 / 旋转复位+PLC重启 |
| 15:40 | 水流量开关结垢误报 | 李工 / 清滤网+校准 |
- ✨ 加分项：每周由班组长汇总，挑出TOP3高频原因，贴在车间公告栏——问题晒出来，比奖金还管用。
3.2 关键部件预防性维护：不修“病”，只养“神”
吹塑机没得“慢性病”，只有“亚健康”。而它的亚健康，全藏在几个指甲盖大的零件里。
🔧 安全门开关：每月润滑+季度校准，比你给爱车打蜡还勤快
- 类型识别：磁性开关（贴片式）、机械限位（撞块式）、光电对射（少见但娇气）；
- 维护动作：
▪ 磁性开关：用无水酒精棉签轻擦感应面，滴1滴缝纫机油在磁铁边缘（防氧化吸附力衰减）；
▪ 机械限位：用塞尺测撞块与开关间隙（标准0.2~0.5mm），偏差＞0.1mm即调整；
▪ 光电对射：关灯用手电照发射端，看接收端指示灯是否同步亮/灭——不一致？擦镜片或微调角度。
- 📅 频次：每月1次清洁，每季度1次校准，每年1次更换（国产开关寿命≈1年）
⚡ 急停回路绝缘检测：不是测“通不通”，是测“老不老”
- 很多人只测急停按钮按下是否断开，却忘了测长期使用后线缆绝缘老化漏电；
- 正确姿势：
▪ 断电 → 拆下急停按钮接线 → 用兆欧表500V档，测按钮两端对地绝缘电阻；
▪ 合格值：≥10MΩ（低于5MΩ，说明线皮微裂，潮湿天易误触发锁定）；
- 💡 速捷小提醒：老旧产线急停线多绕行配电柜桥架，建议加套黄绿双色波纹管——防刮伤、防油污、还能当视觉警示。
💧 压缩空气干燥过滤器：不是“换就行”，是“看水+称重+记时间”三合一
- 干燥器失效=气路生锈=电磁阀卡死=安全回路断开=锁定！
- 科学更换法：
▪ 每天巡检：看排水杯是否有水（有→正常；无→可能堵塞或失效）；
▪ 每周称重：新滤芯标重A克，用3个月后若＞A+15g，说明吸湿饱和，必须换；
▪ 每月记录：在滤芯外壳贴标签，写“启用日期+责任人”，超6个月强制更换（哪怕看起来很新）。
- 🌟 进阶建议：在总气源后加装露点监测仪（速捷提供简易款，百元级），实时显示-20℃/-40℃——-20℃以下，才算真干燥。
3.3 技术升级与管理支持：让设备自己“会说话”，让人少操心
预防的本质，是把经验变成规则，把规则变成系统。速捷不做“救火队”，要做您车间里的“健康管家”。
📡 加装远程诊断模块：不是为了监控你，是为了少跑一趟
- 我们为吹塑机标配的速捷EdgeBox轻量终端（体积如香烟盒，即插即用）：
▪ 实时采集PLC运行状态、HMI报警码、气压/水压趋势、安全门开关频次；
▪ 异常波动（如某扇门1小时内开关超50次）自动推送微信告警；
▪ 工程师远程秒读故障快照，90%问题线上指导解决，不用等师傅扛工具箱赶来；
- 📱 效果：某食品包装客户加装后，非计划停机下降63%，维修响应从4小时缩至22分钟。
📊 建立设备锁定事件数据库：把“倒霉”变成“规律”
- 速捷免费帮客户建的《吹塑机锁定健康档案》，含三张表：
▪ 【事件台账】时间、机型、品牌、锁定代码、根本原因、处理人、耗时；
▪ 【部件寿命周期图】安全开关更换频次 vs 故障率曲线，找出最佳更换窗口；
▪ 【人员操作热力图】哪个班次、哪台设备、哪个操作环节最易出错——精准培训靶向发力。
- ✅ 所有数据脱敏加密，仅客户管理员可导出，速捷仅作聚合分析（如：“信捷PLC在湿度＞85%时，通讯中断概率↑3倍”）。
🎓 操作人员分级授权培训体系：不是“讲PPT”，是“考驾照”
- 速捷独创吹塑机操作能力认证卡（分三级）：
▪ L1基础岗（贴膜/上料）：只会按“启动/停止”，禁碰参数页；
▪ L2熟练岗（调模/换料）：可调温度/压力，但修改需扫码二次确认；
▪ L3专家岗（班组长/技师）：拥有HMI工程密码、PLC下载权限，每年复训+实操考核；
- 📚 培训内容全部来自真实故障：比如用一台“故意设错参数”的教学机，让学员现场诊断并解锁——不会修，但必须懂为什么不能乱动。
- 💬 用户反馈：“以前新人上岗三天就锁机两次，现在拿L1卡上岗，三个月零误操作。”
🌿 最后送您一句速捷车间顺口溜：
> 门要关严、气要干、水要流、电要稳，
> 急停转到位、HMI不乱输、U盘不插着过夜，
> 月月擦开关、季季校限位、年年换滤芯，
> 锁定？那得先问问——你，守规矩了没？
预防不是成本，是利息；维护不是麻烦，是保险。
当您的吹塑机开始“自己报告亚健康”，当交接班本子变成改善提案本，您就知道——
最好的技术支援，从来不在故障发生后，而在它发生前，轻轻拉了您一把。
——晋江速捷自动化科技有限公司｜中国吹塑机“解锁专家”
成立于2017年12月｜扎根泉州晋江｜服务比亚迪、中国烟草、恒安纸业等10000+制造现场
不卖焦虑，只给方案；不解密码，只解燃眉之急。
（对了，上期说的《吹塑机交接班锁定自查清单》PDF，留言“我要清单”，老张马上甩你邮箱——附赠可打印A5版+HMI嵌入模板。）
