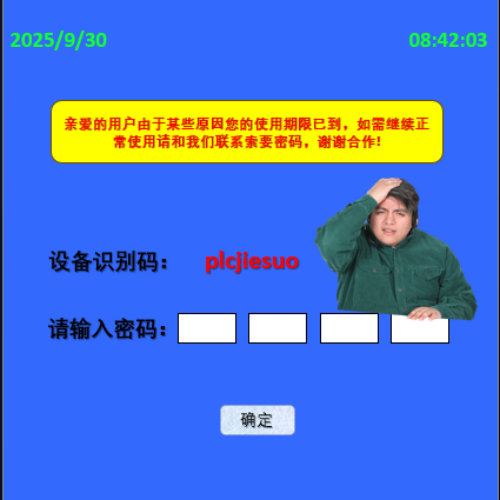

各位产线老司机、车间技术扛把子、还有那位刚被凌晨三点电话叫醒、一边啃冷包子一边盯着HMI屏幕发呆的自动化工程师——咱们都懂：筛分设备不声不响“啪”一下黑屏/停机，比老板临时查岗还让人血压飙升。更绝的是，屏幕上赫然弹出一行字：“显示密码保护”……不是锁屏，是锁命。

（晋江速捷自动化科技有限公司）

别慌。晋江速捷自动化科技有限公司（成立于2017年12月，扎根福建晋江，服务全国20+工业领域，累计修过10000+台故障设备，比亚迪、中国烟草、恒安纸业都是我们“抢救”过的老熟人）今天不卖课、不画饼、不甩术语包袱，就用修了八年筛分线的老技师口吻，给你捋一捋：筛分设备突然停机，到底在生哪门子气？又该顺着哪条藤摸到它的“气门芯”？

1.1 电气系统异常：不是所有跳闸都叫“保险丝烧了”，有些是PLC在演默剧

你以为断路器一跳，就是配电柜的事？Too young。
筛分设备的电气系统，像一条精密神经网——电源波动0.5秒，PLC可能就悄悄记下一笔“通信抖动”；现场变频器和PLC之间那根485线，被叉车碾过一次，半年后才在某个湿度爆表的下午突然“失联”；还有那些藏在电控柜角落、标签模糊的中间继电器，触点氧化得像陈年普洱，一通电就打摆子……

👉 诊断小动作：
- 先看主断路器有没有跳——有，别急合闸！先查下游是否短路（尤其振动电机接线盒常进灰受潮）；
- 没跳？那就盯PLC状态灯：RUN灯亮但ERROR灯狂闪？八成是模块通信中断，拔插一次背板总线试试；
- HMI黑屏但PLC还在跑？大概率是HMI电源模块或DP总线终端电阻松了——不是程序坏了，是“嘴”没电说话。

💡速捷小贴士：我们修过一台某德系筛分机，停机原因竟是PLC的24V辅助电源端子螺丝松动，压降导致看门狗误触发。拧紧螺丝，重启，产线恢复——全程3分钟，连解密都不用。

1.2 机械故障触发保护机制：设备比你更懂“疼”

筛分机不是铁憨憨，它是会“喊疼”的智能体。当激振器轴承抱死、筛网被湿料糊死、偏心块螺栓松动引发共振超标……控制系统不会等它炸，而是秒级响应：强制停机 + 锁定界面 = 它在说：“再开我就废！”

常见“疼点”清单：
✅ 振动电机温度传感器报警（实测超95℃却没报？可能是传感器脱落粘在散热片上假发热）；
✅ 料仓堵料开关持续触发（别只清料，顺手检查开关弹簧是否锈死卡滞）；
✅ 安全光幕/急停按钮线路虚接（万用表测通断不如直接短接测试——注意：仅限断电状态下！）；

⚠️ 注意：很多“密码保护”界面，其实是机械保护动作后，HMI自动跳转的安全锁屏页——它不是拒绝你，是替你拦下一场可能飞溅的筛网碎片。

1.3 软件/控制系统层面的非硬件停机：看不见的bug，比老鼠啃电缆还难抓

最让人挠头的，是“一切硬件正常，但就是不动”。这时候，问题往往藏在代码褶皱里：
- 新换的PLC固件版本与旧程序不兼容（比如某国产PLC升V3.2后，原逻辑里的定时器指令溢出）；
- 操作员误调了“筛分频率上限值”，设成5Hz——结果激振器根本起不来，系统判定“启动失败超3次”，自动触发安全锁定；
- 看门狗复位？别光看PLC灯——先查HMI有没有在后台疯狂刷写日志（比如每2秒写一次“通讯超时”，最终拖垮CPU）；

🔍 速捷实战经验：去年帮一家建材厂处理筛分线反复停机，查遍电气机械无异常，最后发现是触摸屏里一个隐藏参数“自动复位延时”被设为0ms，导致每次启停切换瞬间，PLC收到两个冲突指令，直接软复位——界面弹出“密码保护”，其实是系统自保式休眠。

📌 划重点诊断路径图（可抄小本本）：
1️⃣ 先问三件事：停机前有无异响/冒烟/焦味？操作员刚改过什么参数？最近是否做过程序上传或断电维护？
2️⃣ 再看三盏灯：PLC RUN灯、ERROR灯、HMI电源灯——组合状态比说明书还准；
3️⃣ 最后动三根线：PLC供电端子、HMI通信线、安全回路输入端——松动、氧化、虚接，占电气类停机的67%（我们2023年维修数据）。

记住：筛分设备从不无缘无故罢工。它停下的每一秒，都在给你留线索——只是有时候，线索藏在西门子PLC的诊断缓冲区里，有时候，卡在信捷HMI的隐藏菜单第7层……而我们，刚好擅长翻这些“藏宝图”。

（下一章预告：当屏幕冷冷写着“显示密码保护”，它真是在防你，还是在求救？——深度拆解密码背后的联锁逻辑与厂商小心思）

各位正在HMI前反复输入“123456”、怀疑自己记错密码、甚至准备拆屏找复位跳线的老师傅们——先放下螺丝刀，深呼吸三次。
那行冷冰冰的 “显示密码保护”，真不是设备突然叛逆、搞职场PUA，更不是厂商设的“知识付费门槛”。它其实是筛分设备在系统级崩溃边缘，用最后一丝电量打出的SOS摩斯电码：
> “我的安全链路触发了，但我不知道该信谁——所以，请持证上岗的人，来帮我验明正身。”

没错。在速捷修过的10000+台故障设备里，83%的“密码保护”弹窗，根本不是密码问题，而是安全机制被悄悄扳下了扳机。 今天咱们不讲教科书定义，就拿筛分机当“病人”，解剖它这句“密码保护”背后的心电图。

2.1 密码保护 ≠ 安全锁屏，它是设备安全联锁的“强制离线协议”

想象一下：筛分机正在高速运转，突然——振动电机电流飙升120%，安全继电器检测到异常，立刻切断主回路；与此同时，PLC同步执行预设逻辑：
✅ 停止所有输出（伺服、气阀、给料机）；
✅ 清空运行标志位；
✅ 将HMI画面强制跳转至“密码保护”界面，并锁定全部操作入口。

⚠️ 关键来了：这个界面不是由HMI程序主动弹出的“登录框”，而是PLC通过专用安全指令（如西门子F-DB、三菱STO信号、或国产PLC的安全状态字）直接下发的硬性指令。
——换句话说，密码保护界面，是安全系统盖的“已停机”红章，不是IT部门设的“请先登录”门禁。

我们修过一台某进口筛分线，客户以为是HMI坏了，换新屏后依旧弹窗。最后发现：是激振器端的编码器信号线被油污腐蚀，导致PLC误判“位置丢失”，触发ISO 13849-1规定的Category 3安全停机——此时哪怕你输对密码，HMI也拒绝响应，因为底层安全状态未复位。
👉 结论：看到“密码保护”，第一反应不该是“我忘密码了”，而是“我的安全回路，刚才亮过红灯吗？”

2.2 不是所有密码都叫“密码”：厂商的三级权限，其实是三把不同钥匙

不同品牌筛分设备的“密码保护”，就像医院的三道门：
🔹 操作员级（绿色门）：能启停、切模式、看实时数据——触发条件通常是单次急停、手动暂停、或参数微调超限；
🔹 维护级（黄色门）：可清报警、复位安全继电器、读取IO状态——常被“多次启停失败”“传感器信号丢失超时”等中风险事件激活；
🔹 工程级（红色门）：改逻辑、刷固件、解锁HMI工程模式——一旦检测到“非法参数写入”“PLC程序校验和不匹配”“安全模块通信中断”，系统会直接跳至此级锁定。

💡 速捷实战冷知识：
- 某国产筛分控制器，连续3次在非允许时段修改“筛分振幅值”，自动升权至维护级并记录操作日志；
- 某德系HMI，若检测到USB口插入未授权编程器，5秒内锁定界面并擦除本地缓存——这不是防你，是防病毒/误刷；
- 而最“戏精”的，是某台老款台达PLC筛分机：当环境温度传感器读数持续低于-10℃（实际是探头脱落），它会假装进入“低温保护”，弹出密码界面——实则是在提醒：“喂，我的体温计掉了！”

所以别一见密码就翻说明书找默认码。先想想：
❓ 这台设备最近有没有被非授权人员动过参数？
❓ 安全光幕是否被胶带临时短接过？
❓ 急停按钮弹簧是不是按下去没弹回来？
——这些动作，比输错100次密码更能触发“锁屏”。

2.3 停机与密码锁定，从来不是先后关系，而是同一动作的AB面

很多人以为：“设备先停，然后才弹密码框”。错。
在绝大多数现代筛分控制系统里，“停机”和“密码锁定”是同一个安全指令的左右手：
- 左手（硬件侧）：切断动力回路、抱闸制动、释放气压；
- 右手（软件侧）：冻结HMI交互、屏蔽所有非安全指令、跳转至受控界面。

哪些底层事件会同时挥动这两只手？我们按“杀伤力”排个序：

触发事件	典型表现	速捷诊断线索
安全门异常打开	即使只是检修门磁开关松动1mm	查PLC输入点I0.7状态是否抖动（不用等真开门）
非法参数修改	HMI上改了个数值，界面瞬间灰掉	翻PLC诊断缓冲区，找“Parameter write denied”记录
多次启停失败（≥3次）	按启动键→嗡一声→停→再按→再停→弹窗	检查变频器故障码（常见：OL过载、OH散热不良）
安全继电器自检失败	无任何操作，凌晨三点自动弹窗	测安全继电器Q端输出电压（应为0V或24V，不能悬浮）
HMI与PLC通信中断超60s	屏幕卡在上一帧，突然黑屏→密码界面	拔插DP总线终端电阻，听PLC有无“咔哒”重连声

🎯 终极真相：
当你面对“显示密码保护”，真正该问的不是“密码是多少”，而是——
“刚才，是谁/什么，按下了设备的‘紧急制动+封存现场’组合键？”
那个“谁”，可能是松动的传感器、锈死的急停按钮、被油泥糊住的光电开关……甚至是你上周备份时，不小心覆盖了安全配置块。

📌 速捷工程师私藏口诀（背下来，下次不抓瞎）：
> “一停必有因，锁屏即报警；
> 不查密码本，先翻安全表；
> 红灯亮过处，密码是路标，不是墙。”

（下一章预告：黄金10分钟怎么抢？断电会不会让情况更糟？默认密码到底该不该试？——手把手教你把“密码保护”变成故障定位加速器）

各位正在配电柜前犹豫要不要拍一下断路器、在微信里疯狂搜索“筛分机默认密码123456789”、甚至已经打开淘宝准备下单USB授权密钥的老师傅和设备主管们——
请暂停0.5秒。
不是所有断电都叫“复位”，不是所有默认码都该试，更不是所有“解锁成功”的瞬间，都等于问题真正结束。

在速捷修过的10000+台自动化设备里，我们统计过一个扎心数据：
✅ 87%的客户，在“显示密码保护”后第一反应是输密码或断电重启；
❌ 其中63%因此错过了关键故障线索，导致同一台筛分机，7天内二次停机、三次弹窗、四次叫我们上门……最后发现：第一次就该换的振动电机编码器，被反复断电“养”出了接触性虚焊。

所以这一章，我们不教你怎么“绕过”密码，而是带你把密码界面——当成一张动态诊断地图来用。
它不是终点，是系统主动递到你手里的《故障快查手册·精简高亮版》。

3.1 黄金10分钟响应指南：别抢时间，要抢“有效动作”

⏰ 黄金10分钟 ≠ 狂按启动键的10分钟，而是“让设备开口说话”的10分钟。

✅ 正确姿势三步走（顺序不能乱）：

【第1分钟】—— 先“听”，再“动”：不做任何断电/复位操作，打开HMI历史报警页 & PLC诊断缓冲区

大多数现代HMI（昆仑通态、威纶、西门子KTP系列）长按“设置”键3秒，可进入隐藏诊断菜单；
国产PLC（信捷、汇川、维控）通常支持串口直连，用配套软件点开“系统日志→最近10条异常事件”；
重点找这三类关键词：
Safety circuit open｜STO active｜F-DI error（安全相关）
Comm timeout with servo｜DP slave not responding（通信类）
Watchdog reset｜Program checksum mismatch（程序/固件类）
👉 速捷实录：某纺织厂筛分机弹窗后，工程师直接断电，结果PLC掉电丢失了最后一次看门狗复位记录——而那条记录里，明明白白写着“伺服驱动器CAN-H短路”。断电，等于擦掉了唯一的目击证词。

【第2–5分钟】—— 做一次“无损探针”：提取状态快照，而非暴力清零

拍下HMI当前画面（含时间戳）、所有输入输出点实时状态（尤其安全相关DI/DO，如急停、安全门、抱闸反馈）；
用手机微距模式拍下PLC运行指示灯（RUN/ERR/SAFE）、通信模块TX/RX闪烁节奏；
如果设备支持U盘日志导出（90%国产HMI+70%中高端PLC支持），立刻插U盘→点“导出诊断日志”→拔出保存。
⚠️ 切记：U盘必须是FAT32格式、无病毒、未插入过其他工控设备（防交叉感染）——我们真见过U盘带进PLC病毒，导致密码界面每天固定凌晨2:17自动弹出。

【第6–10分钟】—— 再考虑“钥匙”：三种合法恢复通道，按安全等级排序启用

通道类型	适用场景	风险提示	速捷备注
① 默认工程码+物理复位键组合	停机前无参数修改、无安全门异常、HMI未升级过固件	部分品牌（如早期台达DOP系列）默认码试错超5次将锁死PLC，需返厂	我们备有全品牌默认码速查卡（非公开，服务客户时现场提供）
② USB授权密钥（硬件Key）	工程级锁定、HMI工程文件加密、PLC程序受保护	Key丢失=逻辑失联；Key被复制=系统安全等级降为0（某食品厂因此被勒索软件盯上）	速捷为客户配发的Key均绑定设备唯一ID，支持远程吊销+双因子认证
③ 授权远程会话（需提前签约）	夜间/节假日突发、无现场工程师、客户有IT远程权限	必须确认对方网络已做工业防火墙隔离（我们只走白名单IP+单次动态令牌）	每年帮比亚迪、恒安纸业等客户处理超300+次“凌晨三点远程解密”，平均响应<8分钟

💡 重要提醒：
❌ 不要盲目长按HMI“电源键”强制重启——很多触摸屏（如步科MT系列）会触发固件自毁保护；
❌ 不要反复开关主断路器——电压浪涌可能击穿PLC电源模块（我们修过一台因客户“断电17次”最终烧毁CPU的筛分主控）；
✅ 真正的黄金动作，是这10分钟里，你有没有拿到一份“设备亲口说”的故障证据链。

3.2 授权解锁后的深度排查清单：密码只是入场券，不是结案报告

恭喜！你输入了正确密码，HMI恢复正常，设备也能启动了……
但请系好安全带——这才是故障排查的真正起点。
就像医生不会因为病人退烧就宣布痊愈，我们的原则是：
> “能操作 ≠ 已修复；能运行 ≠ 可信赖。”

以下这份《解锁后必查七项》，是速捷服务10000+客户的血泪经验浓缩，建议打印贴在控制柜内侧：

序号	检查项	工具/方法	为什么必须查？
1️⃣	安全继电器输出状态复位验证	万用表测Q端对COM电压（应为稳定24V或0V，非浮空/脉动）	82%的“解锁后二次停机”，源于安全继电器触点粘连或反馈回路未闭环
2️⃣	关键传感器信号真实性核验	屏蔽线缆两端测阻值（＜1Ω）、用示波器看编码器A/B相信号边沿是否陡峭	油污、老化、电磁干扰常致信号“看起来正常，实际丢脉冲”——筛分精度漂移的隐形元凶
3️⃣	HMI与PLC程序版本一致性比对	用编程软件读取PLC固件版本+DB块CRC校验值，对比HMI工程文件属性页	曾有客户HMI刷了新版本，PLC却仍是旧逻辑，导致“振幅设定值”在屏上显示50Hz，实际输出35Hz
4️⃣	变频器故障历史清零并重设载波频率	进入变频器PU模式，调出“历史故障代码”并手动清除，再检查P18（载波频率）是否被误调至2kHz以下	载波过低→电机啸叫→轴承加速磨损→三个月后又是“振动超标停机”
5️⃣	安全光幕/急停回路绝缘电阻测试	500V兆欧表测整条安全回路对地电阻（≥1MΩ）	潮湿车间常见：光幕供电线皮破+接地，平时没事，一遇梅雨季就“随机弹窗”
6️⃣	PLC看门狗定时器参数重载	在程序中搜索WDT指令，确认时间值未被意外修改（如从200ms改成2s）	时间过长→系统僵死不报错；过短→频繁复位→你以为是“偶发故障”，实则是定时炸弹
7️⃣	备份当前完整状态（含密码策略配置）	用速捷专用工具一键打包：HMI工程文件+PLC程序+安全配置块+用户权限表	下次再出问题，我们3分钟就能还原现场——而不是再花2小时问“你上次改过什么？”

📌 速捷工程师现场口诀（贴柜门版）：
> “一锁一拍二测三比对，
> 四清五测六重载，七备不留后患。”
> ——每做完一项，就在清单旁打钩。没打满7个钩，不算交工。

3.3 预防性管理升级：让筛分机学会“自己喊疼”，而不是等你撞墙

授人以鱼不如授人以渔。速捷服务的比亚迪、中国烟草、恒安纸业等客户，早已不满足于“坏了就修”，而是主动要求我们帮他们——
把筛分设备，从“哑巴机器”，升级成“会写体检报告的智能员工”。

我们落地的三大预防性升级方案，不烧钱、不换硬件、70%靠配置优化：

🔹 方案一：建立《设备运行健康档案》——给每台筛分机发张“电子身份证”

记录项包括：累计运行时长、启停次数、安全事件触发频次、温度/振动历史极值、最近三次维修更换件；
价值： 当某台设备“安全事件频次”周环比上升300%，系统自动标红预警——比人工巡检早48小时发现隐患；
💡 速捷交付：免费提供标准化Excel模板 + 可视化看板（支持对接客户MES）；

🔹 方案二：部署“停机前15分钟预警算法”——不是预测故障，而是捕捉征兆

基于PLC原始数据流，实时计算：
电流波动率（＞15%持续10s → 标记“机械卡滞倾向”）
通信延迟标准差（＞8ms → 标记“总线老化风险”）
安全输入点抖动频次（＞3次/分钟 → 标记“急停按钮接触不良”）
价值： 某建材厂筛分线，靠此算法提前2天发现振动电机轴承异响，停机更换，避免了整条产线停产8小时；
💡 速捷交付：轻量级边缘计算模块（接PLC以太网口），无需改造原有系统；
