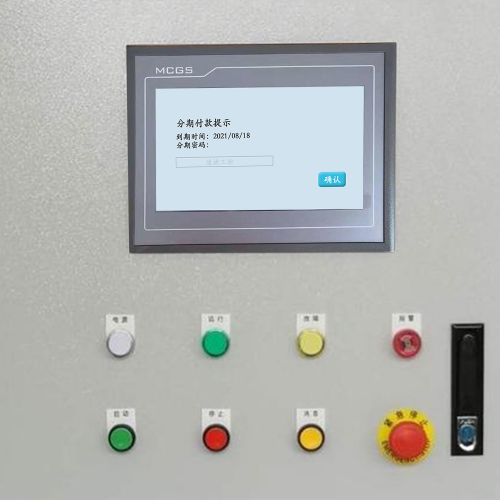

各位奋战在产线一线的老师傅、值班工程师、还有刚接手环保设备的“新晋除尘侠”们：
当您发现布袋除尘器突然不动了，HMI黑屏/报红/卡死，气阀不响、脉冲不闪、压差曲线像被按了暂停键……
第一反应可能是：“PLC又抽风了？”“是不是谁误碰急停了？”“该不会是昨晚巡检漏看了压缩空气表？”
先深呼吸——这台设备没罢工，它只是启动了“自我保护模式”，用最严肃的方式提醒你：“喂，兄弟，我这儿有点不对劲。”
而所谓“锁死”，从来不是某个零件单方面撂挑子，而是整套系统在说：“条件不满足，拒绝运行。”
就像你家智能门锁——指纹识别失败三次就自动锁定，不是它坏了，是它在等你输入正确密码，或联系管理员重置。
布袋除尘器也一样，它的“锁死”，其实是20+个传感器、50+个逻辑点、3层安全联锁共同投票的结果。
下面咱们掰开揉碎，聊聊这“锁死”背后的真实成因——不讲玄学，只讲信号、气路、温度和那几行悄悄改过却没人记得的PLC代码。
1.1 电气控制系统故障：程序没崩，但它“想太多”了
你以为PLC只会老老实实执行程序？错。它可是个带情绪的逻辑裁判员——尤其当它收到矛盾信号时，宁可“锁住”，也不冒险动作。
✅ PLC程序异常
常见于：
- 程序被覆盖/丢失（比如U盘拷错版本、断电瞬间写入失败）；
- 定时器/计数器溢出未清零，导致后续逻辑跳变；
- 某段“防堵灰自清灰”子程序被注释掉，但主循环仍调用它——结果调了个空地址，PLC直接进入“安全兜底态”。
💡小彩蛋：我们曾修过一台西门子S7-1200，锁死代码显示“FB205_ERR”，查了半天以为是模块坏，最后发现是用户自己把一个中断组织块OB35的优先级设高了，把主循环挤得喘不过气，系统干脆“躺平”了。
✅ 急停信号误触发
别小看那个红色蘑菇头——它背后连着一串常闭触点。
可能原因：
- 急停按钮弹簧疲劳，触点虚接，时通时断；
- 接线端子氧化，某次震动后刚好接触不良，PLC反复读到“急停按下”；
- 更隐蔽的是：某些品牌HMI急停软按钮与硬按钮共用同一地址，操作员点错一次“模拟急停”，又没及时复位，系统就默默锁住了。
✅ 安全联锁激活（最常被忽略的“隐形推手”）
布袋除尘器的安全链，比你家保险丝还严谨。典型联锁包括：
- 引风机未启 → 不允许脉冲清灰（否则滤袋会被吸瘪）；
- 温度＞120℃ → 自动切断高压清灰气源（防烧袋）；
- 灰斗料位超高 → 锁定卸料阀，防止塌灰压垮滤袋。
⚠️注意：这些联锁大多“静默生效”，不报警、不弹窗，只默默把输出字置0——于是你看到“所有阀都不动”，其实PLC正举着小旗子喊：“条件不满足，我不能动！”
📌速捷小贴士：遇到锁死，先别急着重启PLC！打开TIA Portal或GX Works2，看一眼“监控表”里关键联锁位（如M100.0、D2000）是否为1——90%的“无故锁死”，源头就在这几个布尔位上。
1.2 机械执行机构卡滞：看得见的“锈”，看不见的“气”
再聪明的PLC，也指挥不动一个冻住的气缸。布袋除尘器的“锁死”，一半在柜子里，一半在管道里。
✅ 提升阀/脉冲阀冻结
冬季高发！尤其北方无伴热设计的现场：
- 压缩空气中含水，低温结冰→阀芯卡死在中间位；
- 阀体密封圈老化硬化→回位弹簧推不动，阀门半开半闭；
- 更坑的是：有些脉冲阀用的是“先导式结构”，主阀没动，但先导电磁阀“咔哒”一声假装动作了——PLC以为“已执行”，实际气路根本没通。
✅ 气缸动作失灵
检查三步法：
① 听：有无“嘶嘶”漏气声？（密封圈裂了）
② 摸：气缸杆是否冰凉？（气源压力不足，活塞推不动）
③ 动：手动拨动阀芯，能否顺畅滑动？（若卡涩，八成是润滑脂干了或粉尘结块）
✅ 灰斗卸料机构堵塞
这是最“朴实无华”的锁死原因——
螺旋输送机被湿灰糊死、插板阀被结块灰卡死、星型卸料器轴承进灰抱死……
PLC检测到卸料电机电流持续超限（或反馈信号超时未变），立刻触发“卸料异常锁定”，整套清灰逻辑暂停。
📌速捷真实案例：福建某陶瓷厂布袋除尘器连续三天凌晨锁死，查遍PLC和HMI都“一切正常”。最后拆开灰斗——发现卸料口被釉料粉尘+冷凝水糊成一块“陶瓷饼”，厚度3cm。清理后，系统秒恢复。结论：有时候，问题不在代码里，而在你的铲子够不够快。
1.3 工艺参数越限触发保护性锁定：系统在替你守底线
布袋除尘器不是“干活机器”，它是产线的“呼吸管家”。一旦感知到危险，宁可停摆，也不让滤袋烧穿、风机过载、甚至引发粉尘爆炸。
✅ 压差超限（最典型的“健康警报”）
正常压差：1200～1500Pa；
报警值：≥2000Pa；
锁定值：≥2500Pa（自动停脉冲、切主风机）。
但请注意：压差高 ≠ 一定是滤袋堵了！
也可能是：
- 压差变送器膜片被粉尘糊住，读数虚高；
- 取压管堵塞/冷凝水积液，信号滞后；
- 新换滤袋未充分“养袋”，初始阻力偏大。
✅ 温度异常
入口温度＞130℃ → 触发高温保护锁定（防滤袋热收缩失效）；
灰斗温度＜0℃ → 部分系统会锁定卸料（防湿灰冻结）；
更隐蔽的是：热电偶接线松动，导致PLC读到“-199℃”这种离谱值——系统不信，但逻辑判定“传感器失效”，转而启用“安全默认值”，结果就是：锁死。
✅ 压缩空气压力缺失
看似简单，实则陷阱重重：
- 压力开关设定值偏高（如设0.5MPa，实际气源仅0.48MPa波动）；
- 多台设备共用气源，其他车间用气高峰时，除尘器气压瞬时跌破阈值；
- 冷干机排水阀故障，气源含水量飙升→下游所有电磁阀陆续“中风”。
📌速捷观察：约65%的非计划停机，根源不在PLC或触摸屏，而在气源净化系统——它就像除尘器的“肺”，肺不好，再强的心脏（PLC）也供不上氧。
🔍一句话总结“锁死”的本质：
它不是故障，是系统在用最保守的方式，告诉你——当前运行条件，已超出安全边界的容错范围。
所以，别急着“强制复位”，先蹲下来，听听气路的声音、摸摸气缸的温度、看看压差曲线的走势——设备不会说谎，只是你还没学会听它的方言。
（下章预告：锁死了怎么办？我们不教“一键重启”，只教“三层剥洋葱式诊断法”——从HMI报警码开始，一层层剥到气缸活塞杆上的那粒灰。）
——晋江速捷自动化科技有限公司 · 专注让工业设备“听得懂、说得清、动得稳”
（成立于2017年12月｜服务比亚迪、中国烟草、恒安纸业等10000+案例｜PLC解密维修·触摸屏编程·数控系统解锁·自动化定制开发）
各位老师傅、值班兄弟、还有刚被HMI红屏吓出冷汗的“除尘新人”——
此刻，布袋除尘器已经静默，脉冲阀不响，压差曲线躺平，HMI上一串代码像摩斯密码般闪烁……
你手边可能正捏着螺丝刀、万用表，甚至半包没拆的泡面（毕竟抢修常在凌晨三点）。
但请暂停0.5秒，把“重启PLC”这个念头轻轻放在一边。
锁死不是死机，是系统在说：“我需要你，而不是我的重启键。”
就像你不会一拳打晕发烧的同事再叫他起床，设备也需要一场有逻辑、有层次、有安全边界的“问诊”。
下面这套应急响应流程，是我们陪1000+台布袋除尘器“苏醒”后总结出的实战路径——不讲虚的，只教你怎么用3分钟定位80%的真问题。
2.1 安全优先原则：断电？不急！先做三件事
⚠️划重点：所有诊断，始于“不伤人、不伤设备、不扩大故障”。
很多“越修越坏”的案例，根源不在技术，而在第一步就踩了红线。
✅ 第一步：确认“谁在喊停”？——查HMI/操作台第一行报警文字
别直接翻“历史报警”，先看当前界面最顶上那行红字（哪怕只有4个字）：
- “急停触发” → 立刻去现场摸蘑菇头按钮是否弹出、听继电器是否“咔哒”吸合；
- “引风机未运行” → 先别动PLC，去配电柜看接触器有没有电、变频器有没有报F001；
- “压差超限锁定” → 拿手机拍下压差实时值+趋势图，再去看取压管有没有结霜；
- 如果显示“无报警”或“通讯中断” → 问题大概率在信号链路上（网线松了？DP头终端电阻没开？）
✅ 第二步：能量隔离 ≠ 直接拉总闸
我们见过太多“热心同事”一把拉掉控制柜主空开——结果UPS没切成功，HMI黑屏瞬间丢失最后一条报警记录，PLC掉电导致程序块损坏……
✔ 正确姿势是：
- 先断开输出回路电源（如DC24V继电器电源、电磁阀供电端子），保留PLC和HMI供电——让它们继续“说话”；
- 若需断主电，务必确认：UPS已接管、关键数据已备份、现场无人员处于危险工位（比如正在清灰口掏灰）；
- 对气动元件，关闭气源总阀 + 排空储气罐——避免误动作伤人（尤其提升阀突然落下，可能砸到检修人员）。
✅ 第三步：风险评估——不是填表，是快速脑内扫描
花30秒问问自己：
🔹 当前是否有高温/高粉尘/高湿环境？→ 决定你能否带电测信号；
🔹 是否存在可燃气体或爆炸性粉尘？→ 禁止使用非防爆工具、禁止敲击金属壳体；
🔹 上次维护是谁做的？有没有改过接线或参数？→ 快速排除“人为变更”嫌疑；
🔹 同期其他设备是否异常？（比如空压机压力波动、车间电压不稳）→ 判断是否共性问题。
📌速捷真实提醒：去年帮泉州一家食品厂抢修，HMI报“温度传感器故障”，工程师急着带电测热电偶，结果发现灰斗内壁结露严重，整个接线盒泡在冷凝水里——没断电就测，万一波及PLC输入模块，整套系统就得返厂维修。安全不是流程，是你低头看见自己鞋尖上那滴冷凝水时，决定先擦干再动手。
2.2 分层排查路径：从“谁在喊”到“谁没动”，像剥洋葱一样层层递进
我们不推荐“随机测点法”（比如拿着万用表满柜子乱扎），而是走一条信号流逆向溯源路径：
HMI报警 → PLC内部逻辑 → 控制柜IO信号 → 现场执行元件
每层验证一个“确定性事实”，拒绝猜测。
▶ 第一层：从HMI报警溯源 —— 找到那个“带头喊停”的信号
打开HMI工程文件（或直接看报警列表），找到当前激活的最高优先级报警，点开它：
- 查“报警来源地址”：比如 DB10.DBX3.0 或 M200.5；
- 查“触发条件”：是“上升沿触发”还是“电平保持”？
- 查“关联变量”：这个位是不是同时控制着“脉冲允许”“提升阀使能”“卸料启动”三个功能？
💡速捷小技巧：很多HMI报警只是“症状”，不是“病因”。
例如报“卸料电机过载”，但实际是星型卸料器轴承卡死→电流飙升→热继电器动作→PLC读到常闭触点断开。
所以看到报警，立刻反查对应输出点（如Q0.3）在PLC里是否真的被置1？如果PLC根本没发指令，那问题就在上游逻辑或HMI权限设置。
▶ 第二层：控制柜信号检测 —— 验证PLC“想不想动”，而不是“能不能动”
带上手持编程器（或笔记本连PLC），打开在线监控：
- 看关键输出点（如Q0.0脉冲阀、Q0.1提升阀）是否为1？
✔ 是 → 说明PLC已发令，问题在输出回路或现场；
✘ 否 → 继续查它前面的使能条件（比如M100.0是否为1？D3000数值是否＜2500？）
- 看关键输入点（如I0.0急停、I0.1压差高、I0.2温度超限）是否为1？
✔ 是 → 查物理信号源（按钮是否卡住？变送器是否输出20mA？）
✘ 否 → 但HMI却报这个报警？→ 很可能是HMI画面脚本写错地址，或报警位被其他程序意外置位。
🔧实操建议：
- 用万用表直流档，测PLC输出端子对COM的电压：有24V=PLC已输出；无电压=PLC没发令 or 输出模块坏；
- 测继电器线圈两端：有电压但不吸合→线圈坏；无电压→上游没供电信号；
- 测电磁阀线圈电阻：正常80～500Ω；无穷大=断路；接近0Ω=短路（赶紧断电！）。
▶ 第三层：现场执行元件状态验证 —— 用眼睛、耳朵、手指代替万用表
到了这一步，别再盯屏幕了，穿上劳保鞋，去设备本体：
| 元件类型 | 验证方法 | 常见“假故障”陷阱 |
|---|---|---|
| 提升阀/脉冲阀 | 听“咔哒”声 + 摸阀体震动 + 看排气口是否有气喷出 | 电磁阀响了≠主阀动作（先导式结构常见）；气缸杆不动≠没气（可能是气路分支阀被误关） |
| 气缸/气动执行器 | 手动拨动活塞杆（断气后）→ 是否顺畅？再通气→ 是否有推力？ | 杆能动≠密封好（漏气导致推力不足）；推力够≠到位（磁性开关没感应，PLC以为“未到位”而锁死） |
| 卸料机构（螺旋/星型） | 手动盘车（戴手套！）→ 是否卡滞？听轴承有无异响？ | 卡滞不一定是电机坏，可能是灰斗积料顶住叶片；异响不一定是轴承坏，可能是螺栓松动共振 |
📌速捷硬核经验：90%的“现场不动”，问题不在PLC程序，而在气路三件套——
① 气源压力表指针是否稳在0.4～0.6MPa？（别信PLC读数，它可能采样滞后）
② 三联件油杯里还有油吗？（干涸的润滑脂会让阀芯“生锈”）
③ 消音器出口有没有持续漏气声？（那是电磁阀内漏，长期会导致气压爬不上去）
2.3 典型锁定代码解读与HMI关键信息提取方法：读懂设备的“病历本”
HMI不是显示屏，它是设备的“急诊病历”。但很多人只看标题，不读正文。
🔍 常见锁定代码速查表（非品牌通用，但逻辑相通）：
| 报警代码 | 可能含义 | 速查方向 |
|---|---|---|
LOCK-001 | 急停链断开 | 查所有急停按钮、安全门开关、拉绳开关是否复位；用万用表测急停回路通断 |
LOCK-007 | 压差持续＞2500Pa超5min | 查压差变送器零点漂移（堵灰/冷凝）、清灰周期是否被手动禁用、提升阀是否全部关闭 |
LOCK-012 | 温度传感器信号丢失 | 查热电偶接线端子是否松动、补偿导线是否破损、PLC通道是否配置为“断线报警” |
LOCK-023 | 气源压力低于0.4MPa | 查空压机是否运行、冷干机排水阀是否堵塞、主管道过滤器是否饱和（压差＞0.1MPa即需清洗） |
NO-COMM | HMI与PLC通讯中断 | 查网线水晶头是否氧化、DP头终端电阻是否开启（Profibus）、IP地址是否冲突 |
📱 HMI信息提取三要诀：
不只看报警文字，要看“报警时间戳+持续时长”
→ 如果是“瞬时报警（＜1s）”，大概率是干扰或信号抖动；
→ 如果是“持续锁定＞30s”，说明PLC已进入保护态，需人工复位。善用“报警确认”功能背后的隐藏信息
→ 多数HMI点击“确认报警”后，会弹出“详细信息”页，含：
• 触发时PLC扫描周期（判断是否卡死）
• 关联DB块及字节地址（直指逻辑段落）
• 上次复位操作员ID（追责/复盘用）调出“系统状态页”比看报警更高效
→ 找找有没有“安全状态总览”或“联锁条件清单”页面，它会用绿色/红色方块直观显示：
✅ 引风机运行 —— ✔
✅ 压差正常 —— ✔
❌ 温度传感器 —— ✘
❌ 气源压力 —— ✘
→ 哪个红，就先治哪个——这才是真正的“靶向抢修”。
📌速捷彩蛋：有些老款HMI（比如早期昆仑通态TPC系列）报警代码不显示含义，但你长按报警条3秒，会弹出“原始地址”和“当前值”。记下这个地址（如
LW100），回到PLC程序里搜索，往往就能定位到那行悄悄加了NOT指令的逻辑——真相，有时就藏在一次长按里。
🔍本章结语：
锁死不是终点，是系统递给你的第一张诊断单。
它用沉默逼你慢下来，用代码催你深下去，用气路的嘶嘶声提醒你：工业自动化里，最硬核的技术，永远是“知道该测哪一点”的判断力，和“敢在断电前先摸一下气缸温度”的敬畏心。
（下章预告：如何让锁死少发生？我们不只换滤袋，更教你给系统装“健康手环”——从保养清单到预测性传感器，让布袋除尘器自己开口说“我快不行了”。）
——晋江速捷自动化科技有限公司 · 不修故障，只解语言
（成立于2017年12月｜扎根泉州晋江｜服务比亚迪、中国烟草、恒安纸业等10000+工业现场｜PLC解密维修｜触摸屏全品牌编程｜数控系统解锁｜自动化定制开发）
IF ABS(PD1 - PD2) > 200Pa THEN 报“压差传感器异常”，不锁机，仅提示；
ELSIF (PD1 > 2500Pa AND PD2 > 2500Pa) AND TON(T1, 300s) THEN LOCK-007；
