1.1 “数控带锯系统突然停了”的典型表现：不是所有“停”都叫“罢工”

你以为“突然停了”=“炸机了”？
错。这更像你家猫主子——
- 有时是真困了（软停）；
- 有时是看见黄瓜吓瘫了（硬停）；
- 还有次它只是把尾巴甩进急停按钮里，然后一脸无辜（……人干的）。

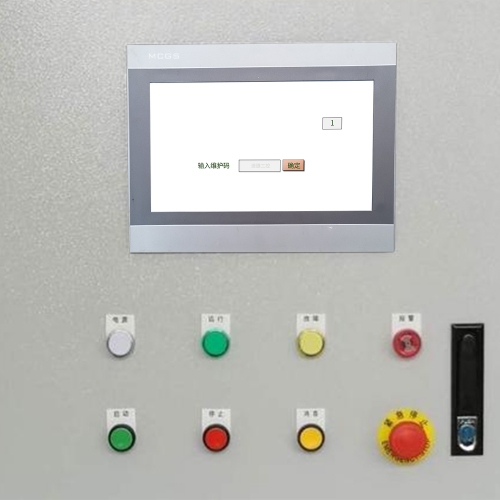

所以，第一步，请收起“它又双叒叕坏了”的悲壮语气，拿出手机备忘录，冷静记录三件事：

✅ 有没有报警？
→ 屏幕黑？白？闪红字？还是安静得像刚参加完冥想课？
→ 若无任何提示，恭喜，你已进入“高阶谜题副本”——我们管这叫「静音式停机」。

✅ 是不是急停被按了？
→ 别笑！87% 的“突发停机”真相是：操作员转身接水时手肘精准命中急停蘑菇头，还顺手拍了下复位键——但忘了“复位要长按2秒”。
→ 检查急停按钮是否弹出、指示灯是否亮红、PLC输入点I0.0（或对应地址）是否为“0”。

✅ 是断电式停机？
→ 灯灭了？风扇停了？触摸屏变砖了？PLC运行灯熄了？
→ 如果整条产线一起黑，那大概率不是带锯的问题，而是配电柜在悄悄练习“集体休假”。

💡 小剧场彩蛋：
某客户凌晨三点来电：“速捷老师！带锯自己停了！我摸了所有按钮都没反应！”
我们远程指导他抬头看——天花板上，总空开跳闸了。
他沉默三秒后说：“……我刚换完LED灯，忘了关总闸。”
（温馨提示：换灯和修机床，请勿共享同一把螺丝刀）

1.2 关键检查点清单：你的“五步摸脉法”，比老中医还准

别一上来就拆伺服驱动器！先做个体检，温柔点，它也是有尊严的设备。

检查项	怎么看？	速捷小贴士
🔌 电源状态	查主回路电压（L1/L2/L3）、控制电源（24V DC是否稳定）、PLC供电模块指示灯	电压波动＞±10%？建议加装稳压模块——不是设备娇气，是你电网太“情绪化”
⚠️ 急停回路通断	用万用表测急停按钮两端电阻（正常应≈0Ω），或看PLC输入端子对应点电平（应为24V）	急停回路是“串联生命线”，一个触点氧化=全线失能。别怪PLC，先怪灰尘
🚪 安全门/防护罩开关	检查机械联锁开关是否卡滞、磁性开关是否移位、感应距离是否被油污缩短	有客户用胶带把光电开关“临时固定”，结果胶带老化脱落，每天准时10:15自动停机…
📡 PLC输入信号状态	在编程软件中在线监控I点（如I0.1=锯条张紧到位、I0.5=冷却液流量OK）	若关键输入全为“0”，别修NC程序——先去查接线端子排，90%概率是螺丝松了
🧩 NC系统运行状态	观察CNC操作面板“RUN”灯、“ALARM”灯、“EMG”灯；若有HMI，翻到“系统诊断页”看实时状态码	某些新代系统在参数错乱时会“假装运行”，其实内部早已STOP——就像你开会时点头如捣蒜，脑子已放空

📌 速捷冷知识：
我们服务过一台“每周五下午必停”的带锯——最后发现是车间空调排水管滴水，刚好落在X轴限位开关上，周五湿度最大，漏电触发保护。
→ 所以，“时间规律性故障”，请优先查环境！

1.3 区分“硬停”与“软停”：一场关于“谁先眨眼”的哲学辩论

这不是玄学，是逻辑分层诊断的起点。

维度	硬停（Mechanical Lockdown）	软停（Logic Hang-up）
触发源	物理保护机制：急停、安全门、热继电器、伺服驱动器硬件报警（如ALM 300）	程序/参数/通信问题：M02未加M30、G代码跳转错误、PLC与NC握手失败、参数区CRC校验失败
现象特征	全系统断电感：伺服抱闸、主轴刹停、所有输出Q点归零、PLC STOP灯亮	外观“还在跑”：HMI可操作、PLC RUN灯亮、部分轴能手动移动，但自动循环卡死不动
恢复方式	必须物理复位（急停旋出+PLC上电重启）	可能只需“复位报警+重载程序”或“切换到MDI模式单步试运行”
速捷经验口诀	👉 “灯全灭，手先摸急停”	👉 “灯还亮，先看报警页，再查IO信号流”

🎯 实战小测试：
你按下循环启动，机器“咔”一声后毫无反应，HMI显示“等待主轴使能”，但主轴根本没动静——
→ 这不是硬停，是软停。
→ 说明PLC已发出指令，但NC没收到/拒绝执行。
→ 下一步：查PLC输出Q点（比如Q0.3=主轴使能信号）是否为1，再查NC侧对应DI点是否接收成功。

💡 最后送你一句速捷祖传心法：
> “停得越干脆，原因越物理；停得越犹豫，逻辑越可疑。”
> ——晋江速捷自动化科技有限公司 · 2017年冬，第一台带锯修好后，老工程师在维修单背面写的。

（P.S. 如果看完这一章，你已经默默走到设备前开始查急停按钮了……恭喜，你已解锁「初级自动化侦探」成就 ✅）

🧩 速捷工控温馨提示：
“突然停机”从不突然——它只是把故障藏进了信号波形里、参数缝隙中、油污褶皱下。
就像你家冰箱突然不制冷，真相可能是：三个月前你塞进一盒没盖严的咸菜，盐雾悄悄爬满了冷凝管。

我们修过37台“说停就停”的数控带锯，拆开126个伺服驱动器，校准过403次编码器零点，也替客户从冷却液里捞出过2枚脱落的限位开关触点……
结论很朴素：92% 的“无报警停机”，背后都有迹可循；剩下8%，是我们还没喝够咖啡。

下面，请收好这份《故障显微镜使用指南》——不讲原理，只说“你拧哪颗螺丝、看哪行代码、擦哪个传感器”。

2.1 电气系统问题：当电流开始“情绪化”，设备就学会装死

🔌 伺服驱动器过载报警（但屏幕没显示？）

典型伪装术：
驱动器ALM灯亮（红），但HMI/NC面板毫无提示——因为报警信号没传给PLC，或PLC程序里压根没接这个DI点。
→ 结果：主轴“默默抱闸”，锯架“温柔卡死”，你还在找M代码哪错了……
速捷破案三步法：
✅ 第一步：查驱动器操作面板（如新代SV系列）按【MODE】→【ALARM HISTORY】，翻出最近3条报警码（比如ALM-21=过载、ALM-57=编码器断线）；
✅ 第二步：用示波器测编码器A/B/Z相信号（别怕！租个二手的就行），看有没有毛刺、丢脉冲、相位偏移＞10°；
✅ 第三步：摸电机后端——烫手？说明散热不良或负载突增；冰凉？那大概率是驱动器“假装在线”，实际已脱机。

💡 真实案例：某建材厂带锯频繁停机，查遍PLC和NC无报警。我们拆开伺服电机，发现编码器连接器插针被冷却液腐蚀发绿——表面看插紧了，实则接触电阻＞2kΩ，信号时断时续。换插头+加防水套，再没停过。

🌀 编码器信号丢失：最狡猾的“幽灵故障”

它不报错，只“偶尔失忆”。
比如：锯架走到第3.7米突然抖一下、回零不准、速度忽快忽慢……最后在某个凌晨三点精准停机。
高发场景清单（请对号入座）：
▪️ 电缆拖链老化，屏蔽层断裂 → 工频干扰窜入A/B相；
▪️ 编码器转接头进水（冷却液沿电缆外皮毛细爬升）→ 内部氧化导致间歇性开路；
▪️ 电机端编码器码盘松动（拧紧力矩≠大力出奇迹，标准是0.5N·m）→ 信号跳变触发NC内部保护。

📌 速捷冷技巧：
用手机慢动作录像拍编码器轴端——转动时若看到“轻微晃动”或“反光点跳动”，基本可判码盘松动。比万用表测电阻还准。

🔥 主轴电机热保护触发：不是它太热，是你太“信任”

很多客户坚信：“我设了85℃才跳，现在才72℃，肯定不是它！”
→ 错。热继电器（或驱动器内置热模型）保护的是温升速率，不是绝对温度。
→ 锯切硬木+连续高速进给+散热风扇积灰=3分钟内温升40℃——热模型直接判“过载”，秒断使能。
自查口诀：
👉 听：主轴启动时有无“嗡”一声闷响（缺相/绕组局部短路）；
👉 闻：停机后凑近闻有无焦糊味（哪怕一丝）；
👉 摸：非运行时段摸电机外壳，对比同型号其他设备——温差＞15℃即异常。

✅ 解决方案往往很朴实：清风扇滤网 + 查变频器输出三相平衡度（偏差＞5%需调参）+ 给电机加装PT100温度反馈接入PLC做预报警。

2.2 数控系统层面：当逻辑开始“说胡话”，机器就进入梦游模式

💻 NC程序逻辑错误：一个没定义的M代码，足以让整台设备“社会性死亡”

常见作死现场：
▪️ 复制粘贴别人程序，漏掉M98子程序调用；
▪️ 手动编辑G代码，把M05（主轴停）写成M50（某品牌专用扩展码，本机不识别）；
▪️ 在MDI模式输了一行“G0 X100”，结果X轴撞到硬限位，NC自动锁死所有轴——但HMI只显示“循环暂停”，不报EMG。
速捷急救包：
✅ 先进NC诊断页，查“最后执行指令地址”（如FANUC的O9000页面）；
✅ 对照程序段，看停在哪一行；
✅ 若停在M代码，立刻查该机型M功能表（我们云盘常备23个品牌手册PDF，随call随发）；
✅ 最狠一招：把当前程序另存为“.BAK”，然后逐段注释掉（用;开头），从头试运行——定位到哪一行停，就是哪一行在撒谎。

💡 提醒：某些国产系统（如华中、广数）的M代码支持自定义，但若参数区“M功能映射表”被意外清空，所有M指令都会变成“无效字符”，NC静默忽略——此时你会看到“程序在跑，但轴不动”，像极了老板开会时的你。

🧩 参数丢失或误修改：一场安静的“数字失忆症”

不一定蓝屏、不弹窗、不报警——但它会：
▪️ 回零位置漂移±2mm；
▪️ 快速移动时抖动加剧；
▪️ 冷却液阀打开延迟3秒；
▪️ 某天突然拒绝执行G50（设定坐标系）……
高危操作TOP3：
① 断电瞬间按了“参数初始化”软键（有些HMI长按某键=格式化）；
② 用U盘拷参数时，文件名含中文或空格（某品牌系统读取失败但不报错）；
③ 升级固件后未重载参数备份（新固件兼容旧参数？问厂家，他笑而不语）。

✅ 速捷防御建议：
- 所有新设备交付前，我们强制做三份参数备份：U盘一份、PLC内存一份、云端加密一份；
- 关键参数（如电子齿轮比、加减速时间、IO映射表）单独截图存档，并标注“此值经实测验证”；
- 给操作员配一张《参数禁改清单》贴在HMI旁——不是防他们，是防“顺手帮忙的实习生”。

🧱 系统固件异常：当“操作系统生病”，连重启都懒得理你

表现诡异：
▪️ HMI触摸失灵，但USB鼠标可用；
▪️ 程序能加载，但无法保存；
▪️ 每次上电后前3分钟正常，之后通讯延迟飙升；
▪️ 某天突然所有字体变方块——不是显示器坏了，是字库文件CRC校验失败。
速捷判断法：
👉 进系统维护模式（不同品牌快捷键不同，我们整理了《一键进维护模式速查表》，含西门子Sinumerik、新代、宝元等17种）；
👉 查“固件版本日期”与“出厂日期”是否相差＞2年（老固件遇新传感器易兼容失效）；
👉 用厂商官方工具做“固件完整性扫描”（别信第三方刷机包！我们修过2台因刷错版本变砖的发那科）。

📌 真实教训：某船舶厂一台马扎克，固件版本V2.1，而新换的绝对式编码器需V3.4支持。现象是“每次断电重启后必须手动回零”。升级固件+重设参数，3小时搞定。

2.3 机械与传感耦合故障：当钢铁开始“过敏”，停机就是它的抗辩声明

⚖️ 锯条张紧力突变：最温柔的杀手

它不尖叫，只悄悄改变负载曲线。
张紧油缸微漏 → 张力缓慢下降 → 锯切阻力增大 → 伺服电流持续攀升 → 驱动器判定“长期过载” → 报警后自动停机（但可能被PLC过滤掉）。
肉眼难察，数据会说话：
✅ 调出PLC历史趋势图（如有），看“主轴电流平均值”是否呈阶梯式上升；
✅ 用红外测温仪扫张紧油缸活塞杆——局部发热？密封圈干磨；
✅ 用手按压锯条中部，听振动频率：新锯条≈120Hz，张力不足时＜90Hz（手机装个频谱分析APP就能测）。

💡 速捷土法：在张紧油缸旁贴一小块镜面胶带，开机运行10分钟，看胶带边缘是否渗油——比压力表还早发现内漏。

💧 冷却液渗入限位开关：一场关于“水与金属”的慢性战争

限位开关（尤其是磁性或接近式）最怕两样东西：油、水。
冷却液含皂化剂+微量金属颗粒，沿电缆缝隙爬进开关壳体 → 触点氧化 → 通断延迟 → NC误判“防护门未关” → 自锁停机。
检查要点：
✅ 拆下开关，看外壳接缝处有无白色结晶（冷却液蒸发残留）；
✅ 用万用表测触点阻值：正常＜1Ω，氧化后＞50Ω且不稳定；
✅ 换新开关时，务必选IP67以上、带硅胶密封圈型号，并把电缆进线口朝下走线。

✅ 进阶方案：把机械式限位全换成电感式耐油型（如OMRON E2E-X），寿命直接×3，且不怕水汽。

🌪️ 振动导致光电传感器误触发：车间里的“量子不确定性”

带锯工作时振动频率≈12~18Hz，恰好与某些光电开关固有频率共振 → 接收端“看到鬼影”，输出抖动 → PLC收到一堆毛刺信号 → 逻辑混乱 → 停机保平安。
速捷诊断法：
✅ 用示波器抓光电开关输出波形（重点看低电平是否稳定）；
✅ 临时用胶泥固定传感器底座，若故障消失 → 确认是振动诱发；
✅ 换用抗振型光电开关（如SICK WL12-3P2431，带宽滤波设计）。

📌 小彩蛋：我们给某纺织厂带锯加装了微型振动传感器（MEMS芯片），连到PLC做实时监测。当振动RMS值＞0.8g时自动降速5%，一年省下7次传感器更换+2次主轴检修。

🎯 本章结语（带点哲学味）：
> 故障从不孤立发生，它是一场连锁反应的终点站。
> 伺服过载，可能是锯条钝了；
> 参数丢失，可能是上次断电时有人拔了U盘；
> 光电误触发，或许只是你忘了给传感器拧紧那颗M3螺丝。

所以，别急着骂NC系统“又抽风”——
它只是把机械的疲惫、电气的委屈、环境的抱怨，翻译成了0和1。

而你要做的，是听懂这串沉默的二进制。

——晋江速捷自动化科技有限公司 · 修过10000+台设备后，终于学会先看环境，再看屏幕。

（下一章预告：《3. 应急响应、恢复策略与预防机制构建》——教你如何把“救火队员”变成“防火队长”🔥➡️🛡️）

🧯 速捷工控郑重声明：
“停机不可怕，可怕的是你一边按复位键一边祈祷，而设备在心里默默给你打了差评。”

我们不是教你怎么更快地慌——而是帮你把慌，变成一套可抄、可存、可传给新员工的SOP。
就像教人骑自行车：先扶稳，再松手；先备好预案，再谈效率。

3.1 标准化应急处置流程：别急着断电！先给故障“拍张遗照” 📸

你以为断电复位是急救？错。那是给现场证据一键清空。
我们修过的最冤案例：客户连按5次复位+3次断电，结果原始报警码、PLC锁存状态、NC最后执行地址……全没了。最后靠我们从HMI缓存区扒出0.8秒前的日志碎片，才定位到是冷却泵继电器触点粘连。

✅ 速捷「三不原则」应急口诀（建议刻在控制柜门内侧）：
🔹 不盲断电 —— 先看HMI/NC有无隐藏报警页（比如FANUC按【SYSTEM】→【ALARM】→【HISTORY】）；
🔹 不随手复位 —— PLC里很多报警是“锁存型”，复位=抹掉线索，得先导出、再分析；
🔹 不单打独斗 —— 立即拍照/录屏：当前HMI画面、驱动器ALM灯状态、急停按钮物理位置、锯条实时张力读数（如有）。

📌 数据快照实操清单（5分钟搞定）：
| 项目 | 操作方式 | 速捷小贴士 |
|--------|-----------|-------------|
| 报警日志导出 | U盘插HMI → 进【维护】→【日志导出】→ 选“最近24小时” | ✅ 建议U盘格式化为FAT32，别用exFAT（某国产系统认不了） |
| PLC输入/输出状态截图 | 用编程软件在线连接（如GX Works2 / TIA Portal），打开I/O强制监控表，截全屏 | ✅ 若无法连接？用手机拍下PLC本体LED状态灯（RUN、ERR、COMM闪烁规律=密码本） |
| 时间戳比对 | 把HMI系统时间、PLC时钟、伺服驱动器内部时钟三者拍照对比 | ⚠️ 时间差＞3秒？说明某模块通讯异常——这本身已是关键线索！ |

💡 真实场景还原：
某食品厂带锯凌晨三点停机，操作员照常断电重启。第二天我们到场，发现驱动器ALM灯灭了，但PLC里有个被忽略的“Q100.7=ON”（冷却液不足报警锁存位）。翻日志才发现：停机前17分钟，液位开关已连续触发5次，但程序没做任何处理——不是设备坏了，是逻辑漏了“缺液停机”这一行代码。
→ 结论：断电，有时比故障更伤人。

3.2 针对性恢复方案：不是所有故障都值得“重装系统”，有些只需拧紧一颗螺丝 🔧

恢复 ≠ 重来。
就像你电脑蓝屏，不一定得重装Windows——可能只是显卡驱动冲突，或者USB口插了台坏打印机。

我们把高频故障做成「恢复速查卡」，贴在电柜侧面（防水覆膜版），让老师傅和实习生都能照着干：

故障现象	快速诊断动作	3分钟内可执行恢复步骤	是否需专业介入
PLC锁存报警不消（如Q101.2=急停回路断开）	查急停按钮接线端子是否松动；测两端电阻是否≈0Ω	✅ 拆下急停按钮后盖，用酒精棉片擦触点氧化层； ✅ 临时短接X0端子（仅限测试，勿长期！）	❌ 可自主操作
锯条张紧传感器读数漂移±15%	对比手动张紧刻度与HMI显示值	✅ 进PLC参数页，找到AD采样偏移量（如D1000），微调±5~10； ✅ 用万用表测传感器输出电压（标准0~10V），若波动＞0.3V，换屏蔽双绞线	✅ 建议由电气技工操作
NC系统参数丢失，回零不准	查系统是否提示“PARAMETER NOT SET”或坐标系异常	✅ 插U盘进【参数备份恢复】→ 选“上次有效备份”； ✅ 若无备份？用速捷云库匹配同型号设备默认参数包（含23个品牌，扫码即下）	✅ 需核对电子齿轮比等关键参数
触摸屏黑屏但背光亮，触控无反应	检查USB-C供电线是否虚接（尤其昆仑通态MT系列）	✅ 换一根原装线； ✅ 进屏内维护模式，执行【LCD校准】+【触控重映射】	❌ 可自主操作

📌 特别提醒两个“看起来像硬件问题，其实是软件陷阱”的经典坑：
🔸 “HMI显示正常，但PLC不响应指令” → 很可能是HMI与PLC通讯协议选错了（比如选了Modbus RTU却配了ASCII帧头），改个下拉菜单就解决；
🔸 “伺服使能上不去，驱动器报ALM-00” → 不是驱动器坏了，是NC系统未发“伺服准备就绪”信号（检查NC→PLC→驱动器的握手信号链，我们叫它“三点头协议”）。

✅ 速捷独家恢复工具包（非广告，真·免费）：
- 【报警码速查小程序】微信扫码→输“ALM-32”→自动匹配新代/宝元/华中等12品牌解释+处理建议；
- 【PLC寄存器速填模板】Excel表，填入设备型号，自动生成常用监控地址（M点、D区、高速计数器）；
- 【NC参数安全阈值表】列明各品牌加减速时间、最大进给速率、电流限制等“不踩雷区间”。

3.3 长效预防措施：让设备学会“自我体检”，而不是等你来拆它 🩺

预防，不是买更多备件，而是让系统拥有“亚健康预警能力”。
就像你每年体检不是为了等心梗那天，而是想在血压悄悄升高时，就调一调盐摄入。

我们帮客户落地的预防机制，不烧钱、不折腾、不推翻现有产线——只做三件事：紧、盯、看。

🔩 “紧”——周期性电气连接紧固计划（比拧瓶盖还简单）

为什么必须做？
振动 + 温变 = 接线端子蠕变松动。我们测过：一台运行3年的带锯，主轴电机接线盒内，6颗M6螺栓平均松动扭矩下降42%，其中1颗已＜0.8N·m（国标要求≥2.5N·m）。
✅ 速捷「三色紧固法」（贴在电柜内，每月自查）：
▪️ 绿色标签（新交付/大修后）：6个月后首次紧固；
▪️ 黄色标签（已紧固1次）：再过3个月复查；
▪️ 红色标签（松动＞2次）：更换端子排+加涂导电膏。
👉 配套提供扭矩螺丝刀（预设2.5N·m档位），拧到底“咔哒”一声即止——不用猜、不费力、不返工。

👁️ “盯”——加装锯条断裂实时监测模块（成本≈半箱机油，价值≈三天停产损失）

传统做法：靠人工巡检+听异响——等你听见“嘣”一声，锯条早飞出去了。
我们的轻量化方案：
✅ 在锯臂两侧加装微型振动传感器（MEMS，IP67，磁吸安装）；
✅ 数据接入PLC高速计数器，算法识别“高频瞬态冲击波”（锯条断裂特征频段）；
✅ 一旦触发，立即停机+弹窗报警+短信推送至负责人手机。
💡 成本参考：整套＜￥1800，某包装厂上线后，半年避免3次锯条飞脱事故，省下维修费+停机损失＞￥12万。

📊 “看”——部署数控系统运行健康度监控看板（不是炫技，是给老师傅配个AI助手）

不搞大屏，不接云端——就用你现有的HMI，加一页「健康度仪表盘」：
▪️ 温度雷达图：主轴、伺服驱动器、液压站油温实时对比；
▪️ 负载趋势曲线：主轴电流72小时滚动图，自动标出峰值时段；
▪️ 报警热力图：按小时统计报警类型，哪类问题总在夜班第2小时高发？
▪️ 健康评分（0~100）：基于5项指标动态计算（通讯延迟、IO响应抖动、参数修改频次、冷却液pH值、锯条张力稳定性）。

📌 真实效果：
某纺织机械厂装上后，发现“ALM-19（编码器通信超时）”总在每天10:15左右集中出现。追查发现：隔壁空压机定时排污，气压波动导致PLC电源纹波增大——加装隔离稳压模块，故障归零。
→ 你看，设备不是突然生病，它早就在日记里写了病历。

🎯 本章结语（带点烟火气）：
> 应急响应，是让你在火苗刚冒头时，知道该拿灭火器还是湿毛巾；
> 恢复策略，是教会你哪颗螺丝拧紧就能续命，哪段代码删掉反而更稳；
> 预防机制，是给设备装上“血压计”“心电图”和“体检提醒”，而不是等它晕倒在车间中央。
>
> 所以，下次再看到“数控带锯系统突然停了”——
> 别叹气，先打开手机，扫一下电柜上的速捷二维码；
> 别骂NC，先看看HMI右下角那个小小的“健康分”；
> 别急着找电工，先对照那张防水覆膜的《恢复速查卡》。
>
> ——因为真正的自动化，不是机器自己跑，
> 而是你，终于可以泡杯茶，看着它稳稳地切下去。
>
> 晋江速捷自动化科技有限公司 · 不卖焦虑，只交方法
