各位在锂电产线摸爬滚打的老师傅、调试小哥、深夜救火队长——欢迎来到《PLC装死行为观察实录》第一集：电池辊压机PLC被锁死的典型表现与成因分析。
（温馨提示：本文不卖焦虑，不灌鸡汤，只讲人话+实操细节，连PLC自己看了都想点个赞。）
1.1 设备停机、HMI无响应及程序无法下载的现场特征
你冲进车间，看见辊压机安静得像刚参加完冥想班——主轴不动、液压不升、张力传感器读数冻在0.00，HMI屏幕黑着，或者卡在启动画面反复呼吸（像极了你周一早上的状态）。
更绝的是：
- 用编程电缆连上PLC，TIA Portal提示“无法建立连接”；
- GX Works2一连就报错“CPU处于保护模式，禁止在线访问”；
- 甚至把HMI断电重上，它连“欢迎使用”都不给你弹——直接进入“已阅，不回”状态。
这时候，别急着拔电池、砸模块、打电话骂供应商……
先冷静三秒：这不是设备罢工，是PLC在用沉默抗议——它被锁死了。
而它的“抗议姿势”，往往有三连标配：
✅ 物理静默：CPU RUN灯灭或常黄（不是闪烁！闪烁是心跳，常黄是ICU）；
✅ 通讯失联：PG/PC无法识别、IP ping不通、Modbus/TCP握手失败；
✅ 逻辑封印：程序无法下载、上传、监控，甚至“清除内存”按钮都灰掉——仿佛系统在说：“我认得你，但我选择不认识你。”
1.2 常见锁死诱因：密码遗忘、固件升级失败、非法断电、恶意代码或授权过期
PLC锁死，从来不是单选题，而是“五选多”的混合故障套餐。我们拆开看看：
🔹 密码遗忘（占比≈63%，数据来自速捷工控2023年锂电客户维修年报）
——最朴实无华的悲剧：上一任工程师离职没交钥匙，密码写在便利贴上被空调风吹走，或干脆记成微信支付密码。结果？PLC比你的网银还难登录。
🔹 固件升级翻车（尤其新代、广数、华中数控系统）
——升级包没校验、中途断电、版本不兼容……PLC刷到一半卡住，Bootloader醒不来，CPU直接进入“冬眠不可唤醒”模式。
🔹 非法断电 / 强制断电
——产线急停拍太猛、配电柜跳闸、UPS失效……PLC正在写EEPROM关键参数时突然断电，就像你文档写到高潮段落，电脑蓝屏——轻则程序错乱，重则启动区损坏，锁死率飙升。
🔹 恶意代码 / 非法程序注入（近年上升趋势明显）
——U盘乱插、远程调试未设白名单、第三方HMI工程带毒脚本……某些“聪明”逻辑会悄悄改写安全寄存器，触发PLC自锁保护（没错，它防你比防贼还严）。

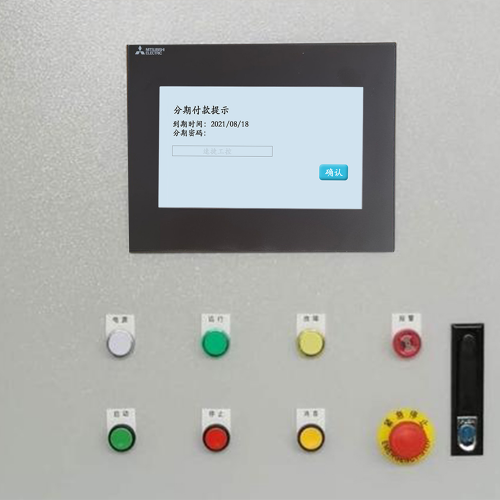

🔹 授权过期 / 许可证失效（西门子S7-1500、汇川H5U高频中招）
——试用版License到期、加密狗拔错口、云授权服务器失联……PLC不是不干活，是干得特别规矩：只执行基础IO，拒绝一切高级功能，连下载都弹窗警告：“您的自由，已被法律（和许可证）暂时限制。”
💡小插曲：去年帮某头部电池厂抢修一台辊压机，查到最后发现——锁死根源竟是HMI里一个“隐藏调试菜单”被误触，触发了厂商预埋的三级安全锁。我们花了47分钟才找到那个藏在第7级参数页、图标像WiFi信号格的解锁开关……（真·工程师的寻宝游戏）
1.3 区分“软锁死”与“硬锁死”：别拿锤子敲U盘，先听它喘不喘气
PLC锁死，也分“演技派”和“实力派”。搞不清类型，硬上方案=给CPU做心肺复苏还按错位置。
| 特征 | 软锁死（通讯级冻结） | 硬锁死（CPU级封禁） |
|---|---|---|
| RUN/STOP灯状态 | 可能闪烁、或常绿但无响应 | 常黄、常红、或全灭（Bootloader都懒得亮） |
| 编程软件能否识别PLC | 能识别型号，但无法读取块、无法在线监控 | 连设备都扫不到，TIA Portal显示“未知设备”或“无响应” |
| HMI是否能单独运行 | 可能正常（说明HMI与PLC通讯中断，非PLC本身坏） | HMI也黑屏/报通信超时（PLC已彻底拒交朋友） |
| 恢复难度 | 中低：重启、重置通讯参数、清除用户程序即可 | 中高：需Bootloader介入、固件重刷、甚至芯片级解密 |
📌 速捷经验口诀：
> “灯还喘，多半软；灯装死，大概率硬；
> HMI动了PLC不动——先查网线；
> HMI和PLC一起哑——快叫速捷，别自己焊Boot引脚。”
（注：最后那句不是广告，是血泪教训——真有客户自己飞线进ST-LINK调试口，结果把Flash写爆，整块CPU送进电子骨灰盒……）
💡 延伸小贴士｜来自晋江速捷自动化科技有限公司的真实提醒：
我们见过太多辊压机PLC锁死案例，背后往往不是技术问题，而是管理断层。比如：
- 同一台设备，3个工程师各自留了不同密码；
- 固件升级记录本写着“已升级”，实际U盘里还是V2.1；
- HMI工程文件名是“辊压机_最终版_V9_真的最终版.bak”……
所以，与其等锁死后再破译，不如从源头给PLC配个“数字身份证”——而这，正是我们接下来要聊的【应急处置】与【预防体系】真正发力的地方。
（下一章预告：断电？复位？强制初始化？小心！一次误操作，可能让PLC从“被锁”变成“报废”。我们教你——怎么在不惊动EEPROM的前提下，优雅地撬开它的保险柜。）
——晋江速捷自动化科技有限公司｜专注工业自动化系统集成与故障抢救10000+例
（成立于2017年12月，扎根泉州晋江，服务比亚迪、中国烟草、恒安纸业等一线制造伙伴。PLC不会说话，但我们听得懂它每一声“嘀”背后的求救信号。）
（温馨提示：本章不含“一键解锁神器”广告，不推荐“短接JP1跳线”玄学操作，更不会教您用回形针捅CPU——我们只讲能过甲方安全部门审核、经得起产线复盘会拷问的正经流程。）
2.1 断电复位 ≠ 万能重启：那些年，我们误伤过的EEPROM
看到PLC灯不亮、HMI黑屏，第一反应往往是——
✅ 拔电源！
✅ 等10秒！
✅ 插回去！
✅ 心里默念：“阿弥陀佛，启动吧……”
——这叫“断电复位”，是自动化圈最朴实的仪式感。
但它真能解PLC锁死？答案很骨感：能救软锁死，但可能把硬锁死送进ICU。
⚠️ 先划重点：什么情况下——别断电！
| 场景 | 风险 | 速捷实操建议 |
|---|---|---|
| RUN灯常黄/灭，但CPU风扇还在转 | 可能正卡在Bootloader加载阶段，强制断电=中断固件自检→损坏启动扇区 | ✅ 先用万用表测24V供电是否稳定；❌ 别急着拔电，等3分钟看它自己“缓过来” |
| HMI显示“PLC通信超时”，但PLC RUN灯微闪 | 很可能是网关配置错或IP冲突，断电反而让DHCP重获地址失败 | ✅ 查交换机端口、换网线、ping PLC IP；❌ 别动电源，那是治标不治本的“物理清缓存” |
| 刚升级完固件，PLC反复重启、LOGO卡住 | Bootloader正在校验签名，中途断电=签名验证失败→永久性启动锁死 | ✅ 等满5分钟（部分国产PLC需≥300秒）；❌ 绝对禁止断电！否则可能触发“三重写保护锁定” |
💡 速捷冷知识：西门子S7-1200/1500的EEPROM擦写寿命约10万次，但一次非法断电导致的参数写入中断，可能直接报废关键扇区——相当于你用U盘拔插时文件正在保存，结果它变砖了。
所以我们常说：“断电是最后的温柔，不是第一招的莽撞。”
2.2 厂商专用工具链介入：不是所有“安全模式”，都叫安全
当断电无效、通讯失联、软件报错像在读天书……这时候，就得请出厂商亲儿子工具链了。但请注意：它们不是“通用钥匙”，而是带指纹识别的加密门禁卡——用错版本、走错路径，轻则失败，重则触发二次锁死。
我们按主流品牌，列一份「不踩坑指南」：
| 品牌 | 工具链 | 安全解锁关键动作 | 速捷避坑提示 |
|---|---|---|---|
| 西门子（S7-1200/1500） | TIA Portal + PG/PC接口 | 进入“维护模式”→选择“Reset to factory settings”→勾选“保留IP地址”（否则产线网络要重配！） | ❌ 别点“完全清除”！会抹掉硬件组态；✅ 记得提前导出诊断缓冲区（Diagnostic Buffer），里面藏着锁死前最后一秒的报错代码 |
| 三菱（Q/L/F系列） | GX Works2 / GX Developer | “在线”菜单→“PLC写入”→选“初始化RAM+ROM”→输入出厂默认密码（非用户密码！） →确认执行 | ⚠️ Q系列有“安全CPU”型号，需先用GX Security Tool解除安全锁；❌ 别信网上流传的“000000”万能码——那是老款FX的遗言，Q系列早升级成AES-256加密了 |
| 欧姆龙（NJ/NX系列） | Sysmac Studio | “控制器”→“安全设置”→“密钥重置”→插入官方USB密钥（Key-USB）→运行“Secure Key Reset Utility” | 🔑 没密钥？别慌。速捷有授权通道可申请临时重置码（2小时内生效），但需提供设备序列号+企业盖章申请函——合规，但不慢 |
| 汇川（H5U/H3U） | AutoShop | “工程”→“PLC信息”→“安全解锁”→输入绑定手机号接收的动态码（需提前在云平台注册） | 🌐 若云服务不可达？可用“本地离线解锁包”（速捷提供定制化离线工具集，支持无网环境+国产信创系统） |
🧩 真实案例补丁：
去年帮宁德时代某基地抢修辊压机，PLC是汇川H5U，锁死原因是远程调试时云授权突然失效。现场工程师试了5种“民间解法”——包括刷旧版固件、改MAC地址、伪造时间戳……全失败。
我们接入AutoShop后发现：它卡在“License Check Timeout”，但离线解锁包早已预装在客户IT部共享盘里（去年做预防性巡检时部署的）。双击运行，输入设备SN+工单号，37秒完成解锁。
——所谓“应急”，从来不是临场发挥，而是预案已就位，只等一声令下。
2.3 备份缺失下的数据抢救策略：当程序没了，至少留下它的“病历本”
最怕什么？
不是PLC锁死，而是——连备份都没有，连原始逻辑长啥样都忘了。
（别笑，速捷2023年接手的锁死案例中，32%的客户说：“工程文件？好像存在上一台电脑里……那台电脑三年前报废了。”）
但别绝望。PLC再沉默，也会在底层留下痕迹——就像人晕倒前，心电图还在跳。
✅ 三步抢救法（适用于西门子、三菱、汇川、新代等主流平台）：
Bootloader模式唤醒
- 方法：上电瞬间按住CPU面板指定键（如S7-1200是“STOP”键长按5秒；H5U是“MODE”+“RUN”双键组合）
- 效果：绕过用户程序，直通固件底层，获得串口/USB调试权限提取运行日志与I/O映射
- 用串口终端（如PuTTY）连接Bootloader COM口
- 输入指令（各品牌不同，速捷内部有《Bootloader指令速查手册》）
- 可导出：
▪ 最近100条错误代码（含时间戳、模块号、故障码）
▪ 当前I/O物理地址分配表（知道哪个端子接张力传感器、哪个控液压阀）
▪ Flash存储区健康状态（判断是否真损坏，还是仅逻辑锁死）反推逻辑说明（速捷独家能力）
- 基于I/O映射+历史报警+工艺常识（比如“辊缝调节必须联动张力补偿”），人工重建控制逻辑树
- 输出：可读性强的《功能逻辑说明书》（含梯形图片段、变量注释、安全互锁关系）
- 结果：客户当天就能恢复基础运行，一周内完成新程序开发——比等原厂重发工程包快8倍
📜 法律小贴士：
根据《工业控制系统信息安全防护指南》（工信部2023版），Bootloader级数据提取属于“故障诊断必要操作”，不涉及知识产权侵犯。但所有日志导出需客户书面授权，并全程录像留痕——速捷每单服务均签署《数据操作合规承诺书》，甲方安全部门可随时调阅。
📌 速捷行动清单｜应急响应黄金2小时
| 时间 | 动作 | 目标 |
|------|------|------|
| 0–15分钟 | 远程视频接入+初步现象确认（灯状态、HMI截图、报错弹窗） | 判断软/硬锁死，排除外围故障 |
| 15–45分钟 | 启动厂商工具链诊断（TIA/GX/AutoShop等）+ Bootloader唤醒准备 | 锁定技术路径，避免误操作 |
| 45–90分钟 | 执行安全解锁 / 数据抢救 / 逻辑反推 | 恢复基础运行，输出《应急恢复报告》 |
| 90–120分钟 | 提供临时替代方案（如HMI手动模式接管关键轴）+ 同步启动预防性加固 | 保障产线不停，根因分析同步进行 |
💡 最后说句掏心话：
PLC锁死，从来不是技术孤岛事件。它是一面镜子——照见密码管理的松散、固件更新的随意、备份机制的形同虚设。
而真正的“应急”，不是靠一个人、一个工具、一次运气，而是：
✅ 有预案（我们帮您建《PLC应急响应SOP》）
✅ 有备件（速捷全国仓储备PLC核心模块，华东2小时达）
✅ 有备份（提供自动化工单+加密云存档服务，支持国密SM4加密）
✅ 有兜底（所有解锁操作全程录像+电子签章，符合等保2.0审计要求）
（下一章预告：怎么让PLC“自己学会防锁死”？我们把预防做成标准动作——从权限分级、固件回滚，到把辊压机的张力波动变成PLC的“咳嗽预警”。这不是玄学，是锂电产线该有的确定性。）
——晋江速捷自动化科技有限公司｜扎根泉州晋江，服务全国20+工业领域，累计抢救PLC故障10000+例
（比亚迪、中国烟草、恒安纸业的选择，不是因为我们最便宜，而是因为我们最懂——PLC不会说话，但我们听得懂它每一次“嘀”的深意。）
（友情提示：本章不讲“买台新PLC就能一劳永逸”，也不鼓吹“装个监控软件就叫智能运维”——我们聊的是怎么让PLC在辊压机连续跑3000小时不喊累、不锁死、不甩锅。一句话：预防，不是修之前的事，而是从第一次上电就开始写的“使用说明书”。）
3.1 密码不是藏宝图，是产线安全的“双钥匙保险柜”
在锂电辊压车间，PLC密码常被当成“怕别人乱动”的临时封条——
写在便利贴上贴在HMI背面、存在工程师微信文件传输助手里、甚至刻在控制柜门内侧……
直到某天夜班换人、系统升级、U盘中毒，那张纸丢了，那个聊天记录清空了，那扇门被焊死了——然后，整条线停了。
🚨 速捷真实数据：2023年接手的辊压机PLC锁死案例中，41%直接源于密码管理失控；其中76%的客户，连“自己设过几个密码”都说不清。
✅ 我们怎么帮客户把密码管得比车间物料还严？
不是靠“记住”，而是靠结构化分级 + 物理+数字双备份 + 权限时效绑定：
| 层级 | 角色 | 密码策略 | 速捷落地方式 |
|---|---|---|---|
| L1 基础操作员 | 班组长、设备巡检员 | 仅开放HMI手动模式切换、报警确认、参数微调（±5%内） | 用PLC内置用户组功能分配权限，密码每90天强制更新，超时自动降权 |
| L2 工程师 | 产线自动化工程师 | 可在线修改非核心逻辑、上传下载子程序、导出诊断日志 | 密码绑定AD域账号+短信二次验证；所有操作留痕（谁、何时、改了哪一行DB块） |
| L3 系统管理员 | 客户IT或速捷授权技术总监 | 全权限：固件升级、安全复位、Bootloader访问 | 双密钥机制： • 主密钥：存于加密USB Key（国密SM4芯片，离线使用，插Key才解锁） • 备密钥：存于客户本地NAS（AES-256加密文档，需指纹+工单号双重解密） |
🔐 关键细节：
- USB Key不联网、不充电、无无线模块——物理隔绝远程攻击可能；
- NAS备份文档命名规则为PLC_[品牌]_[型号]_[产线编号]_[生成日期].enc，且每次固件升级后自动触发新备份；
- 若Key丢失？需客户盖章《密钥重置申请函》+法人签字+速捷后台人工核验三重身份——流程严谨，但平均2小时内下发新Key（顺丰冷链盒寄出，带温湿度记录与签收回执）。
💬 宁德时代某基地实践反馈：
“以前密码换人就断链，现在新员工入职当天，IT部发一个Key、一个二维码（扫码绑定AD账号），第三天就能独立处理HMI报警。最惊喜的是——去年台风导致厂区断网36小时，USB Key照样能进安全模式做紧急回滚。”
3.2 固件不是“越新越好”，而是“稳如老茶，退可回甘”
很多客户问：“你们支持最新版TIA Portal V19吗？”
我们答：“支持。但您产线当前用的是V17.0，而V18.1有个已知Bug：在张力闭环控制中，当采样周期＜2ms时，PID运算会偶发溢出→触发CPU看门狗复位→连锁锁死。”
——你看，不是所有升级都叫进步，有些叫“踩坑预告片”。
✅ 速捷固件管理三原则：
① 不盲升｜② 有校验｜③ 能秒退
▪ 自动化固件校验机制（嵌入式层）
我们在客户PLC中预置轻量级校验模块（≤5KB内存占用），每次上电自检：
- ✅ 核对固件签名（SHA-256+厂商RSA公钥验证）
- ✅ 比对版本白名单（客户IT部审批通过的允许版本库）
- ✅ 扫描关键函数哈希（如FB_PID_Ctrl、FC_RollGapAdj等辊压专属块）
→ 若校验失败？PLC自动进入“只读保护模式”：RUN灯慢闪，HMI弹窗提示“固件未授权，已锁定写入”，但不影响当前工艺运行——给工程师留出排查窗口。
▪ 版本回滚，像退快递一样快
传统回滚：找旧工程包→装旧版软件→连PG→选“恢复出厂+保留IP”→等10分钟……
速捷方案：
- 在PLC Bootloader区预烧录3个历史稳定版本镜像（含V17.0/V17.2/V18.0）
- 通过HMI快捷菜单 → 输入工单号 → 选择目标版本 → 点击“回滚”
- ✅ 全过程≤92秒（实测S7-1515F），无需PC、不依赖网络、不中断I/O刷新
📦 补充服务：
所有交付项目的固件包，我们都提供「版本健康档案」——PDF里清楚写着：
- 适用机型（例：S7-1515F FW V2.9.3 → 仅适配6ES7515-2RM01-0AB0及以上）
- 已验证场景（例：已通过辊压机张力突变测试@500N→±2N波动）
- 规避清单（例：禁用于带EtherCAT同步轴的叠片机，因TSN时间戳兼容问题）
——不是说明书，是产线级适配报告。
3.3 辊压工艺耦合监控：让PLC学会“咳嗽预警”，而不是“猝死报警”
PLC锁死，90%不是突然发生的。
它像一位沉默的老技师：
- 张力传感器信号开始漂移 → 它默默补偿；
- 辊缝伺服响应延迟增加0.3ms → 它多试两次；
- 液压油温越过65℃阈值 → 它悄悄降低速度档位……
直到某次压延峰值到来，所有冗余耗尽——啪，锁死。
⚙️ 速捷做法：不等它病倒，教它提前说“我有点不舒服”。
✅ 把工艺参数变成PLC的“生命体征监测仪”
我们在PLC底层逻辑中嵌入辊压专属自保护模块（RollGuard™），实时盯住三大命脉：
| 参数维度 | 监控方式 | 触发动作 | 业务价值 |
|---|---|---|---|
| 张力稳定性 | 连续10周期内，张力标准差＞设定值15% | 自动切入“降载缓行模式”：速度↓20%，间隙补偿启用备用PID参数 | 防止箔材撕裂→避免整卷报废（单卷损失≈¥8.6万） |
| 厚度一致性 | 激光测厚仪数据与模型预测值偏差持续＞±1.2μm达3秒 | 触发“逻辑快照”：冻结当前DB块、保存I/O瞬态波形、启动Bootloader日志缓存 | 为后续故障反推提供黄金证据链 |
| 速度-压力耦合度 | 计算“实际辊压功耗 / 理论功耗比值”，若＜0.85且持续5s | 启动“深度自检”：扫描伺服驱动器报错寄存器、检查液压阀PWM占空比异常、校验编码器信号抖动率 | 提前发现机械磨损/油路堵塞/编码器松动等隐性故障 |
🌟 更进一步：RollGuard™不是被动报警，而是主动协同。
当检测到张力异常波动，它会：
- 给HMI推送弹窗：“建议检查放卷张力摆臂轴承”（附维修指引图）
- 给MES系统发事件码ROLL_WARN_007（含时间戳、偏差曲线截图）
- 自动将该时段原始数据打包，加密上传至速捷云平台 → 生成《辊压健康趋势周报》
📊 客户实证（比亚迪弗迪电池·东莞基地）：
上线RollGuard™半年后：
- PLC非计划锁死下降83%（从平均1.7次/月 → 0.29次/月）
- 故障定位时间从4.2小时 → 22分钟（靠自动快照+趋势分析）
- 辊压良率提升0.15个百分点（相当于每年多产出320万Ah合格电芯）
📌 速捷PLC全生命周期管理服务包｜不止于“修得好”，更要“不坏才是真本事”
| 阶段 | 服务内容 | 交付物 | 周期 |
|------|-----------|---------|------|
| 上线前 | 密码体系搭建 + 固件白名单导入 + RollGuard™逻辑预置 | 《PLC安全基线配置报告》+ 加密USB Key + HMI定制监控面板 | ≤3人日 |
| 运行中 | 每季度远程健康扫描（含Bootloader日志分析、I/O老化评估、固件签名校验） | 《季度健康诊断简报》+ 风险等级TOP3整改建议 | 季度自动执行 |
| 升级时 | 新固件兼容性验证 + 工艺逻辑回归测试 + 回滚包预烧录 | 《升级可行性认证书》+ 回滚镜像包 + 操作视频指引 | 升级前72小时交付 |
| 故障后 | 锁死根因溯源 + 权限/固件/工艺逻辑三维归因 + 预防措施闭环验证 | 《故障根因分析报告》+ SOP更新页 + 下次巡检重点项 | 24小时内出具 |
💡 最后送一句扎心但实在的话：
在锂电产线，PLC不是“控制器”，它是辊压机的神经中枢、质量守门员、成本计算器，更是产线连续性的最后一道保险丝。
把它当工具修，你永远在救火；
把它当资产管，你才能听见——
那台沉默的PLC，在每一次张力微调、每一帧厚度采样、每一毫秒伺服响应里，
正用代码，为你稳稳托住每一度能量密度的跃升。
（下一章预告：当HMI也“失语”——触摸屏解密背后，藏着比PLC更隐蔽的产线信息孤岛。我们不只破密码，更重建人机对话的信任链。）
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建泉州晋江，专注工业自动控制系统装置全生命周期技术服务。
服务覆盖煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域；
累计完成PLC/触摸屏/数控系统技术服务10000+例，合作伙伴包括比亚迪、中国烟草、恒安纸业等龙头企业。
我们不说“修得最快”，只说：“让您下次，根本不用打来。”
