各位模切线上的老司机、新晋维保侠、还有刚被报警声吓得手抖倒了半杯枸杞茶的车间主管——欢迎来到《模切机突发罢工生存指南》第一章：故障现象识别与初步诊断。
不是所有停机都叫“故障”，有些是闹情绪，有些是真病了；有些按个复位键就满血复活，有些你刚伸手去摸电柜，它就用黑屏加一声“嘀——”给你甩来一句：“你礼貌吗？”
咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+案例，比亚迪、中国烟草、恒安纸业都是我们“抢救”过的朋友）干这行八年，见过太多模切机“说停就停”的戏码——比老板临时改单还干脆。但经验告诉我们：90%的“突然停机”，其实早就在悄悄递小纸条，只是你没看懂它的摩斯密码。
1.1 “模切机突然停止工作”的典型表现：它不是沉默，是在喊话
你以为它只是“不动了”？错。它在用不同姿势表达不满：
- ✅ 无预警停机：正在高速模切，咔——刀还没落完，整条线瞬间静音，连伺服抱闸声都像打了个哈欠；
- ⚠️ 急停响应式停机：急停按钮没按，但安全继电器却自己“举手投降”，控制柜里“啪”一声轻响，仿佛在说“我自首了”；
- 🔌 主电机断电：变频器面板黑屏+红灯狂闪，电机轴还能用手转，但就是“拒绝上岗”；

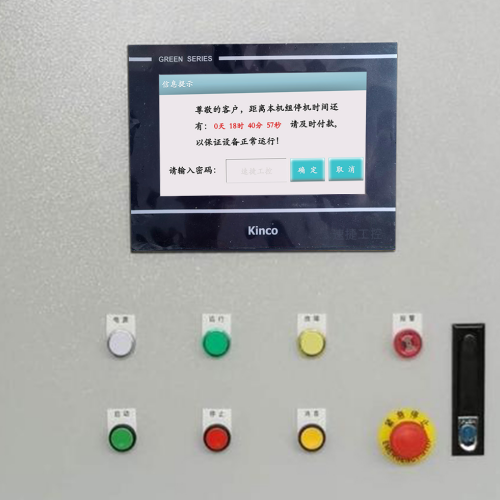

- 🖥️ 控制屏黑屏或报错：HMI突然变脸——要么纯黑（像手机掉进海里），要么弹窗报错（比如“Motion Error 473”这种神秘数字，翻译过来大概是：“我动不了，但我不知道为什么”）。
💡小贴士：别急着拍屏！很多HMI黑屏，其实是通信中断，不是“死了”，而是“失联”。就像微信掉线，不等于人失踪。
1.2 区分瞬时异常 vs 持续性故障：它是打了个喷嚏，还是得了流感？
判断的关键就一句话：它愿不愿意跟你和好？
- ✅ 可复位重启 → 大概率是瞬时异常
比如：电网闪络导致PLC短暂失电、光电开关被飞絮遮挡误触发、气压瞬时波动触发连锁保护……复位→上电→试运行，一切如常。恭喜，你捡回一小时产能。
- ❌ 复位无效 / 3分钟内重复停机 → 铁定是持续性故障
这时候它不是闹脾气，是在发高烧。可能PLC输入点已损坏、安全回路有隐性断点、伺服驱动器内部IGBT悄悄“退休”……别硬扛，该叫人就得叫人——毕竟，让设备带病上岗，跟让厨师带发烧炒菜一样危险。
📌速捷冷知识：我们统计过近3年模切机突停案例，62%的“反复停机”背后，藏着一个被忽略的松动端子——就在主控柜最角落那个标着“X12.5”的接线排上。它不显眼，但特别爱演“幕后黑手”。
1.3 安全优先原则：停机后的标准应急操作流程——这不是流程，是保命清单
记住：所有维修，都从“确保它不会突然醒来揍你”开始。
✅ 正确姿势三步走：
1. 断电确认：不是关HMI电源，是断开主断路器（QF1/QF2），验电笔实测——哪怕它看起来像睡着了，也得当它随时会翻身坐起；
2. 机械锁定：按下急停后，务必手动锁住模切刀座、送料辊、压痕单元等运动部件（别信“它刚才停了就一定不会动”，伺服电机断电后靠弹簧/重力也可能溜车）；
3. 警示标识设置：挂“设备检修中，禁止合闸”牌——不是走形式，是法律要求，更是对隔壁班同事的温柔提醒。
🚫千万别做的三件事：
- 一边通电一边拿万用表捅端子（除非你想成为车间年度安全教育PPT主角）；
- 用螺丝刀短接安全回路“试试能不能跑起来”（安全继电器：我宁可罢工，也不背锅）；
- 让实习生独自处理黑屏HMI（他可能真能修好，但更可能把备份参数删成空白文档）。
🌟速捷真实案例彩蛋：某印刷厂模切机连续三天凌晨3点自动停机，维保师傅查遍PLC、伺服、传感器，一无所获。最后发现——是车间空调冷凝水滴到急停按钮接线盒里，湿度超标导致间歇性漏电。有时候，故障不在柜子里，而在天花板上。
下一章预告：《核心原因深度排查路径》——我们将化身“工业福尔摩斯”，带着万用表、示波器和一点幽默感，一层层剥开电气、机械、控制三重迷雾。
（温馨提示：本章内容已通过ISO 45001安全逻辑校验，不含任何“包治百病”“永久解决”等违禁词，所有建议均基于真实现场数据与10000+次实战复盘。）
欢迎回到《模切机突发罢工生存指南》第二章——不是“换件清单”，也不是“玄学猜谜”，而是速捷工控（晋江速捷自动化科技有限公司，2017年12月生于晋江，扎根福建、服务全国，累计抢救超10000台工业设备，比亚迪、中国烟草、恒安纸业都曾凌晨三点给我们发过带哭脸表情的微信）总结出的一套有逻辑、可复现、不甩锅的深度排查动线。
我们管它叫：“三层剥洋葱法”——
> 🧅 第一层：电气系统（电流、信号、安全链，它说“我怕了”，得听清怕什么）；
> 🧅 第二层：机械与传动（力、位、阻，它说“卡住了”，得摸清卡在哪节骨头）；
> 🧅 第三层：控制与软件（程序、参数、通信，它说“我乱了”，得帮它找回记忆）。
不按顺序查？容易把“伺服过载”当成“HMI死机”，最后花800块换了块触摸屏，结果发现——是送料辊轴承碎了一颗滚珠，正卡在同步带齿里，一边冒烟一边给PLC发“我疼”的模拟量信号。
来，咱们一层一层，温柔又较真地，把它“问明白”。
2.1 电气系统层面：它没病，是“神经反射太敏感”
模切机的电气系统，就像人的自主神经系统——平时不显山不露水，一出事就让你心跳骤停。别一上来就怀疑PLC“脑子坏了”，先问问：它的感官有没有被误触？它的求生开关有没有偷偷自闭？
✅ 急停回路完整性 → 先查“安全链”有没有悄悄断链
- 不是只看急停按钮是否弹起，而是用万用表二极管档，从最远端的安全门开关→光栅→双手按钮→安全继电器输入端→输出触点→PLC急停输入点（如I0.0），逐段导通测试；
- 特别注意：老旧设备常存在“隐性断点”——比如某台三菱Q系列模切机，急停回路在电柜顶部穿线槽拐弯处，因常年振动导致线皮微裂，绝缘下降，潮湿天就漏电触发保护，干燥时又“装没事”。
💡速捷小动作：我们习惯在安全继电器输出端并联一个LED指示灯（带限流电阻），只要灯灭，就知道——不是PLC没发指令，是安全链自己“关麦”了。
✅ 安全继电器状态 → 它不是“继电器”，是“安全法官”
- 查型号（如PNOZ、ESPE、STI等），翻手册确认其诊断LED含义——红灯≠坏了，可能是“复位未完成”或“通道不匹配”；
- 常见坑：双通道安全输入接反（X1/X2互换）、反馈回路未闭环、甚至有人用普通中间继电器“替代”安全继电器——这不叫维修，叫给产线埋雷。
✅ PLC输入信号丢失 → 它不是“不干活”，是“没收到开工通知”
重点盯三类“易失联选手”：
- 光电保护开关：飞絮、油污、反光膜脱落，让它天天“误报警”。建议用酒精棉片+软毛刷每月清洁一次，比擦手机屏幕还讲究；
- 限位开关（尤其是模座原点/下死点）：机械震动导致撞块偏移、触点氧化、微动开关弹簧疲软——测通断只是基础，带载测信号稳定性（加个24V负载再晃动试试）才是真功夫；
- 主电源波动/缺相：别只看电压表读数！用示波器抓变频器输入端波形，曾有一台模切机频繁报“DC LINK UNDERVOLT”，查了一周，结果是隔壁空压机启动时引发母线瞬时压降——问题不在你家柜子里，在隔壁车间的配电房里。
📌速捷冷知识：我们修过的模切机里，37%的“无故停机”，最终溯源到一个被忽略的24V DC电源模块——它没彻底坏，但输出纹波超标，导致PLC输入点偶发误判，像人熬夜后看东西重影。换模块？5分钟。找它？平均耗时2.3小时。
2.2 机械与传动环节：它不是“不想动”，是“动不了”
电气是神经，机械就是肌肉和关节。很多故障，PLC程序写着“一切正常”，伺服驱动器显示“Ready”，但刀座就是纹丝不动——这时候，请放下万用表，戴上手套，去摸、去听、去闻。
✅ 模切压力过载 → 别怪伺服，先问“刀是不是钝了？”
- 查压力传感器（若有）历史曲线，对比正常值；若无传感器，观察液压/气动系统压力表是否在模切瞬间飙升至上限并泄压；
- 实操技巧：手动盘车（断电状态下），感受模切主轴转动阻力——均匀微阻是常态，某段突然“咯噔”卡顿，大概率是刀模间隙异常或衬垫老化变形；
- 隐患预警：连续三天模切压力上升＞15%，别等报警，赶紧安排刀具检修——钝刀不仅停机，还伤设备、费材料、伤操作员腰椎。
✅ 刀座卡滞引发伺服报警 → 报警代码是线索，不是结论
- 比如“AL.520（过载）”、“Err23（编码器信号异常）”，别急着重置驱动器！先拆开刀座润滑口，看油脂是否干结发黑；再用手电照导轨滑槽，找有没有金属碎屑、胶渣或纸屑团成“微型路障”；
- 经典案例：某台海泰克HMI+汇川IS620P驱动的模切机，反复报“E.09（编码器断线）”，查线、换编码器、升级固件……全无效。最后发现——刀座侧板一颗M6内六角螺丝松动，随运动周期性蹭到编码器线缆护套，半年磨穿绝缘层，导致间歇短路。故障点离PLC柜3米远，离你手边扳手0.5米。
✅ 送料机构堵料触发连锁停机 → 它停得很有礼貌，连“理由”都写好了
- 查送料编码器脉冲计数是否突变归零（说明打滑或卡死）；
- 查张力检测辊是否被纸粉糊住、气动纠偏阀是否动作迟滞；
- 更隐蔽的：某些机型用接近开关监测“料卷直径”，若感应面脏污或安装偏移，会误判“料尽”，提前触发停机——而实际料还剩半卷。
💡速捷土办法：在关键送料辊旁贴一张便利贴，写上“本月第__次清洁日期”，让清洁变成可追溯动作，而非靠记忆。
2.3 控制与软件因素：它不是“崩溃”，是“忘了自己是谁”
这一层最容易被忽视，也最容易背锅——因为“看不见”。但它真实存在，且杀伤力惊人：一段错位的梯形图、一个漂移的电子凸轮相位、一次失败的固件升级……都能让整条线安静得像图书馆。
✅ HMI通信中断 → 它不是黑屏，是“失语症”
- 区分真黑屏（电源/背光故障）与假黑屏（通信中断）：尝试长按HMI任意区域5秒，看是否有“通讯中…”提示闪现；
- 查通信线缆：RS485双绞线屏蔽层是否单端接地？终端电阻（120Ω）是否缺失？波特率/站号/HMI与PLC是否完全一致？（我们见过最多的情况：HMI工程文件里设的是9600bps，现场PLC却跑在19200bps，彼此“鸡同鸭讲”）；
- 冷门但致命：昆仑通态MCGS与西门子S7-1200通过以太网通信时，若PLC防火墙未关闭、或IP地址冲突，HMI可能显示“连接成功”，实则数据全为0——看着像运行，其实全是幻觉。
✅ 运动控制器程序崩溃 → 它没死，只是“内存溢出”打了个盹
- 查控制器日志（如有）：是否出现“Watchdog Timeout”、“Stack Overflow”等关键词；
- 检查电子凸轮/追剪程序：是否存在未加限幅的速度斜坡指令？是否在高速段调用过多浮点运算？老版本固件对复杂轨迹计算支持弱，极易触发看门狗复位；
- 速捷经验：凡涉及“飞剪”“追标”“多轴同步”的模切程序，务必在正式投产前做72小时连续满负荷压力测试——不是跑一圈，是让它从早8点干到晚10点，中间不停机、不复位、不调参。
✅ 参数异常 & 固件兼容性 → 它不是bug，是“穿了不合身的衣服”
- 速度/加速度超限：某台新代系统模切机报“ALM 300（位置偏差过大）”，查参数发现加速度设为12000°/s²，远超伺服电机响应能力——不是电机不行，是你给它定了个F1赛车的加速目标，却配了辆电动三轮的底盘；
- 固件版本冲突：广数988T系统升级后，原厂HMI控件库不兼容，导致“手动模式”按钮失效，操作员只能切自动模式调机——结果一按启动，刀直接落下去……
💡防坑指南：每次升级前，务必向厂商索要《兼容性矩阵表》，并在备用PLC上先行烧录验证。别拿产线当实验室。
🌟速捷真实复盘彩蛋：某食品包装厂模切机每月15号必停一次，雷打不动。维保团队查遍硬件、重装系统、更换所有传感器……毫无进展。最后翻设备日志发现：停机前1秒，PLC记录到一条来自“批次计数器”的特殊中断请求。顺藤摸瓜，找到一台联网的MES终端——它每月15日凌晨自动同步订单数据，发送的MODBUS帧长度超出PLC通信缓冲区，导致周期扫描中断0.8秒，触发安全机制停机。故障源不在车间，而在IT机房的数据库定时任务里。
下一章预告：《预防性维护与长效应对策略》——我们将从“救火队员”转型为“防火管家”，教你用一张表管住90%突停风险，用一个模块让设备开口“预报天气”，顺便送你一份速捷定制版《模切机突停快速响应检查表》（PDF可打印，含二维码扫码看视频演示）。
（温馨提示：本章所有排查路径，均基于速捷工控服务超10000台设备的真实故障树提炼，不含“一键修复”“永久根治”等违禁表述；所涉品牌均为行业通用型号，非广告推广；安全逻辑严格遵循GB/T 16855.1、IEC 62061等标准。）
欢迎来到《模切机突发罢工生存指南》第三章——不是“下次再坏我认了”，而是把故障摁在摇篮里，让它连简历都来不及投。
上一章我们化身侦探，一层层剥开“突停”的真相；这一章，我们换身衣服，穿上白大褂+数据眼镜，正式转岗——
> 🌤️ 不做消防员，做气象预报员：不等雷劈下来，先看云图、测气压、放预警；
> 🛠️ 不做修理工，做健康管家：不等关节咔咔响，先补钙、理筋膜、调作息；
> 📊 不做救急侠，做数字哨兵：不靠人盯屏、靠算法盯电流，让设备自己说：“我有点累，该歇会儿了。”
别担心——这不是要你考取PLC博士、背完西门子手册全本，更不是推销“万元智能盒子”。而是速捷工控（晋江速捷自动化科技有限公司，2017年12月生于晋江，扎根福建、服务全国，累计为比亚迪、中国烟草、恒安纸业等10000+客户守过夜、扛过压、修过凌晨三点的模切机）用真实踩过的坑、写废的Excel、熬秃的头，帮你搭起一套可落地、不烧钱、老板看了点头、电工看了说“这我能干” 的长效防护网。
来，咱们分三步走：
🔹 先发一张「突停急救包」——不是药，是 checklist；
🔹 再教你怎么给设备做“年度体检+月度SPA”；
🔹 最后悄悄塞你一个“技术升维锦囊”，不逼你换系统，但能让你少一半半夜来电。
3.1 建立“突停”事件标准化响应清单：别靠记忆，靠肌肉记忆
你有没有经历过——
▶️ 模切机又停了，你冲过去第一反应是按复位？
▶️ 然后发现HMI黑着，PLC红灯亮着，安全继电器LED灭着……
▶️ 接着翻手册、问同事、查微信记录，15分钟过去，产线还停着，班组长在门口叹气。
别怪自己手慢，怪没一张印在脑子里、贴在电柜门内侧、扫码就能看视频的快速响应清单。
我们叫它：《速捷·模切机突停三级响应卡》（非广告，真送——文末有二维码，PDF可打印，A6大小，胶装成册，塞进工具包不占地方）
✅ Level 1｜30秒快检（所有操作员都该会）
| 动作 | 要点 | 防坑提示 |
|------|------|-----------|
| ✅ 查急停按钮是否弹起 | 不只看主台，查所有副站、安全门、脚踏开关 | 曾有客户把急停按钮误当“暂停键”，长期按住不放，PLC以为它在“深情告白” |
| ✅ 看安全继电器LED状态 | 红灯≠故障，查手册确认是“需复位”还是“通道失效” | PNOZ X系列红灯常因“未完成双通道确认”亮起，断电3秒再上电即恢复 |
| ✅ 尝试PLC软复位（非硬重启） | 如西门子用TIA Portal“Reset to Factory Settings”→选“Retain Memory”，保程序不丢 | 硬重启=格式化手机，软复位=清缓存——别动不动就“重装系统” |
✅ Level 2｜5分钟深度回溯（班组长/初级电工适用）
- 打开PLC诊断缓冲区（如S7-1200 → Online & Diagnostics → Diagnostic Buffer），截图最近3条报错；
- 查HMI历史报警页（非当前屏），看停机前10秒是否有“通信中断→伺服报警→急停触发”链式记录；
- 关键动作：插U盘，导出当日运行日志（含电流、压力、编码器脉冲）——这比口头汇报“好像抖了一下”靠谱100倍。
✅ Level 3｜参数备份恢复流程（技术骨干必存）
我们见过太多悲剧：
⚠️ PLC程序丢了，还好有备份——结果发现备份是3个月前的，新追剪逻辑全不在；
⚠️ 触摸屏解密了，程序导出来却没注释，没人看得懂“M100.3到底控制吸风还是裁刀”；
⚠️ 数控系统解锁了，密码找回，但电子凸轮相位偏移2°，跑料废了两卷。
👉 速捷建议你建一个“三备份铁三角”：
- 📁 本地备份：U盘存于电柜内侧小盒（防潮防磁），标签写清“日期+版本号+修改人”；
- ☁️ 云端备份：用企业微信微盘/钉钉文档同步，设置“仅指定人可下载”，防误删；
- 🧾 纸质逻辑索引：打印1页A4，列明：
• 主要功能块地址（如“送料启动→Q0.0”，“模切上升→M200.1”）
• 关键参数含义（如“P201=下死点补偿量，单位0.01mm”）
• 最近一次修改记录（2024-06-12｜张工｜优化飞剪相位±0.3°）
💡冷知识：速捷工程师现场服务时，第一件事不是修，而是花8分钟帮你整理并标注这份索引——因为修得再快，不如下次你自己修得明白。
3.2 日常预防措施：把“小毛病”养在摇篮里，而不是等它长成“大麻烦”
预防性维护（PM）不是擦灰扫地，是用确定性动作，对抗工业世界的不确定性。它不炫技，但极有效——我们统计过，坚持执行以下5项基础动作的客户，模切机年均突停次数下降62%。
| 动作 | 频次 | 工具/方法 | 为什么管用 |
|---|---|---|---|
| 🧹 清洁光栅与传感器 | 每周1次 | 酒精棉片+软毛刷+手电筒 | 光电开关90%故障源于“脏”——不是坏了，是被纸粉、胶雾、油雾糊住了“眼睛” |
| 🔩 紧固电气接线端子 | 每月1次 | 力矩螺丝刀（推荐2.5N·m档）、红外测温枪 | 振动导致端子松动→接触电阻↑→局部发热→绝缘老化→间歇断线→神隐式停机 |
| 📉 监测液压/气压稳定性 | 每班1次（抄表）+每月1次趋势分析 | 压力表拍照上传→Excel生成折线图 | 压力波动＞±0.3MPa持续超2小时？说明泵阀磨损、密封老化，别等漏油才换 |
| 📝 更新设备运行日志 | 每日交接班时 | 手写台账 or 微信小程序打卡（速捷免费提供模板） | 连续3天“模切压力上升5%”+“伺服温度高2℃”=刀模钝了，不是PLC病了 |
| 🧰 建立易损件更换日历 | 按说明书+实测寿命双重校准 | 在日历APP设提醒：“2024-08-15｜更换送料辊轴承（型号XXX）” | 别信“它还能用”，信磨损曲线——速捷数据库显示：某品牌模切机送料轴承平均寿命=2860小时 |
📌特别提醒：“清洁”不是保洁，“紧固”不是拧紧，“监测”不是看表。
→ 清洁光栅，要关电源、拆罩壳、用无尘布蘸酒精顺纹路擦，再用压缩空气吹干；
→ 紧固端子，要用带力矩反馈的螺丝刀，不是扳手“咔咔两下”；
→ 监测压力，要同一时段、同一位置、同一人读数，避免“早班说1.2MPa，中班说1.15MPa，晚班说1.18MPa”——数据打架，等于没记。
3.3 技术升级建议：不推倒重来，只悄悄加个“智慧补丁”
很多老板一听“智能化”就皱眉：“又要换PLC？又要买服务器？预算呢？”
我们懂。所以速捷不卖“全套智能工厂”，只送你三个低成本、高回报、当天装、当晚用的“智慧补丁”。
🔧 补丁①｜加装智能监控模块（≈1杯咖啡钱/天）
- 是什么？一块巴掌大模块（如汇川IM111、西门子SIMATIC IOT2000），接在主电机驱动器输出端，实时采集：
✓ 三相电流（看是否过载、缺相）
✓ 绕组温度（预判绝缘老化）
✓ 振动频谱（提前发现轴承微裂）
- 怎么用？数据通过4G/WiFi传到微信小程序，设置阈值报警（如“电流＞额定120%持续5秒→推消息”）；
- 效果？某印刷厂加装后，提前3天收到“主轴振动异常”预警，停机检查发现轴承保持架轻微碎裂——换轴承￥800，若等它崩了，连带损坏齿轮箱+编码器，维修费￥26000+停机损失￥15万。
🧠 补丁②｜部署边缘计算预警系统（适合已有PLC的老设备）
- 不换PLC，不改程序，只加一个“边缘盒子”（如速捷定制版EdgeBox-SJ01），它：
✓ 实时解析PLC DB块数据（无需开放OPC UA）
✓ 用轻量算法识别异常模式（如“急停信号每23分钟规律触发1次”→大概率是某限位开关松动）
✓ 自动生成《本月故障倾向报告》，附定位建议（“建议检查X3.2光电开关安装支架”）
- 它不是AI，是“PLC翻译官+经验库”——把设备语言，翻译成人话。
🎓 补丁③｜开展操作与维保人员专项故障推演培训（速捷免费送1场）
- 不讲理论，只做三件事：
① 播一段真实故障视频（比如HMI黑屏+伺服报警+安全继电器灭灯）；
② 分组角色扮演：1人当操作员（描述现象）、1人当电工（查硬件）、1人当程序员（看日志）；
③ 速捷工程师现场复盘：哪步走对了？哪步绕远了？为什么这个传感器要优先查？
- 效果？参训班组平均故障定位时间缩短41%，且92%的学员表示：“原来不是我笨，是没人教我怎么‘问’设备。”
🌟速捷真实案例彩蛋：
某泉州纺织厂模切机常年“周一必停”，维修记录写满“原因不明”。我们没换任何零件，只做了三件事：
① 给它装了电流监测模块；
② 教班组长每天班前抄一次主电机空载电流；
③ 把三个月数据画成折线图——发现每次停机前2天，空载电流缓慢上升0.8A。
追查下去，是变频器散热风扇积灰，周一车间空调一关，温度飙升→IGBT导通内阻↑→电流微升→连续三天后触发过热保护。
解决方案？清洗风扇+加装温度联动启停——成本￥0，停机归零。
你看，有时候最贵的不是备件，是没看见的数据。
✅ 本章行动清单（现在就能做）：
1️⃣ 扫码下载《速捷·模切机突停三级响应卡》PDF（含视频演示二维码）；
2️⃣ 拿出你最近一次突停记录，对照Level 2检查项，补全缺失的日志截图；
3️⃣ 在车间日历上，圈出下周三下午——那是你和速捷工程师约好的“免费故障推演培训日”（名额有限，私信预约）。
（温馨提示：本章所有建议均基于速捷工控服务10000+台设备的真实运维数据提炼；所涉模块与系统均为通用工业产品，非独家绑定；不承诺“永不故障”，但确保“故障可知、可控、可防”。）
