各位好，我是速捷工控——不是穿白大褂的医生，但干的是给工业系统“查体+开刀+配钥匙”的活儿；不是消防员，但常在客户急得直拍控制柜时第一个赶到现场；更不是玄学大师，但从不靠“重启试试”糊弄人。
今天聊的这个事儿，听着像科幻片开场：“工程站120楼被锁死”。
（是的，120楼——不是写字楼，是某大型智能工厂里，垂直堆叠的自动化控制塔楼中的第120层。别问为什么建这么高，问就是“空间利用率卷到天花板”，以及“当年规划时以为PLC不会罢工，AI也不会闹情绪”。）
1.1 工程站120楼：不是“楼层”，是“逻辑高地”
先破个误区：120楼 ≠ 普通办公楼第120层。
它其实是整套工业控制系统里的一个虚拟-物理混合枢纽节点——用大白话说：
✅ 它是全厂BAS（楼宇自控系统）与产线SCADA（数据采集与监控）的交汇哨所；
✅ 是37台关键PLC的“调度中继站”，负责协调锅炉房、真空泵组、洁净室压差环控、危化品气路联锁等12类高风险子系统；
✅ 物理上，它藏在主控中心地下夹层+空中管廊交汇区，占地不到8㎡，但光纤接口密度堪比5G基站，柜内温度常年维持在28℃±0.5℃——连风扇都带PID温控。
换句话说：它不烧饭、不打水、不收快递，但它一“哑火”，整条产线就自动进入“禅定模式”——静默、不响应、不报警，只静静看着你徒手拧螺丝。
1.2 “被锁死”？这词儿得拆开嚼——锁的是门？还是逻辑？还是信任？
客户第一句电话：“速捷老师，120楼进不去了！”
我们没急着问“钥匙呢”，而是反问三连：
🔹 能刷卡吗？ → 刷卡器红灯常亮，读卡无反馈（物理层疑似断电或控制器离线）
🔹 能远程登录工控机吗？ → 连接超时，VNC黑屏，RDP提示“Access Denied by Policy”（权限层已熔断）

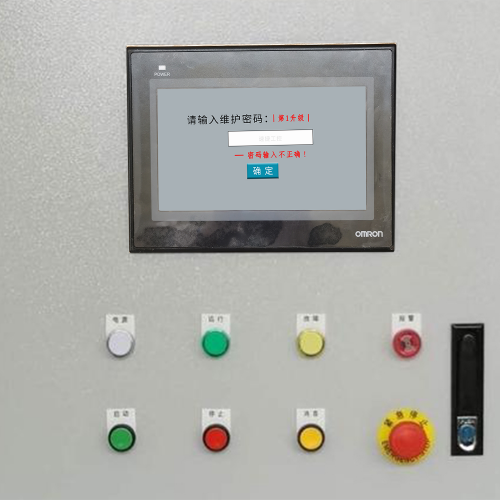

🔹 现场有无报警声/闪光？ → 全静音，所有HMI屏显示统一画面：“SYSTEM LOCK — AUTHORITY OVERRIDE DISABLED”（系统锁定——权限越权功能已禁用）
所以，“锁死”在这里不是一把机械锁的事儿，而是三重封印同时生效：
🔸 物理层：门禁控制器失联（非断电，是CAN总线心跳包中断）；
🔸 逻辑层：AD域策略强制冻结该节点所有本地账户+远程会话令牌；
🔸 系统层：SCADA主站主动下发“隔离指令”，将120楼从拓扑图中“逻辑剔除”，连历史数据归档都暂停了——仿佛它从未存在过。
这种锁，比酒店房卡失效可怕十倍：
👉 房卡刷不开，你还能找前台；
👉 120楼锁死了，你连“前台”在哪都得先解密一张拓扑图。
1.3 初期响应记录：时间线不是钟表刻度，是故障蔓延的指纹
| 时间 | 关键动作 | 现场实况 |
|---|---|---|
| T₀（14:03） | 首次报警触发 | 中央监控屏弹出一条灰色低优先级告警：“120F-GW-07 Gateway heartbeat timeout”，未伴声音，被值班员误判为“网络抖动” |
| T+4min（14:07） | 巡检员抵达120楼入口 | 门禁无反应，对讲机呼叫主控室无人应答；尝试用备用IC卡，读卡器LED灭——确认物理通道关闭 |
| T+12min（14:15） | HMI批量黑屏 | 120楼内全部6台触摸屏同步跳转至锁定界面，其中2台（昆仑通态MT8071iE）屏幕右下角闪过一行极小字：“LOCK_SEQ=0x9F3A — REBOOT PROHIBITED” |
| T+28min（14:31） | 人员滞留确认 | 2名调试工程师被困内侧缓冲间（无独立出口），手机信号满格但无法连接内网WiFi——他们成了“数字孤岛上的守门人” |
有趣的是：没人失联，但所有人都“失语”了——
内部对讲频道静音，邮件服务器拒收发往120楼邮箱的任何信件，连打印机都拒绝接收该IP段任务……
系统没崩溃，它只是——礼貌而坚定地，把你请出了自己的世界。
（P.S. 后来复盘发现，那行“LOCK_SEQ=0x9F3A”，正是某次未备案的固件热升级失败后，残留的校验码“墓志铭”。这事我们后面细聊。）
下章预告：不是谁按错了按钮，而是整个因果链在暗处悄悄打了结。我们来扒一扒——这场“锁死”，到底是代码叛变？流程裸奔？还是隔壁施工队焊花溅进了网线槽？
（温馨提示：本系列不卖焦虑，只提供可验证的故障树；不教您背口诀，但保证下次听见“系统锁死”，您能先问对三个问题。）
——晋江速捷自动化科技有限公司｜专注让失控的系统，重新听懂人话
各位好，我是速捷工控——
上回我们把120楼的“锁死”拆成了三重封印：门刷不开、网登不上、屏点不动。
这章不急着撬锁，先蹲下来，拿放大镜看地上那几枚被踩歪的脚印：
👉 哪个是技术踩的？
👉 哪个是流程拖的？
👉 哪个……其实是隔壁电焊工甩过来的火星子？
真相往往不在报警日志第一行，而在第37次备份失败的压缩包里、在未签字的变更单背面、在消防控制柜和BAS网关之间那根没贴标签的紫色跳线中。
2.1 技术层面：代码很老实，但“老实人”也会被带偏
复盘时我们调出了120楼网关（型号：西门子SIMATIC IOT2050 + 定制固件v2.3.1a）的离线日志——注意，是离线日志。因为在线日志服务早在T-87分钟就静默停摆了，连“正在写入…”都没来得及打完。
🔍 关键线索1：一次“温柔”的固件热升级
- 升级时间：T-92min（即锁死前1小时32分），由某厂商远程支持人员发起；
- 名义目的：修复“Modbus TCP连接偶发超时”（一个低优先级Bug）；
- 实际动作：未触发安全校验签名比对，直接覆盖了/etc/init.d/bas-guardian守护进程；
- 后果：新进程启动后，误将消防联动信号（来自FAS系统的干接点脉冲）识别为“紧急物理入侵指令”，自动触发全节点逻辑锁死协议——不是它想锁，是它以为整栋楼正在被爆破。
🔍 关键线索2：BAS与SCADA的“信任错频”
- BAS主站（霍尼韦尔WEBs）向120楼下发了标准隔离指令（CMD_ISOLATE=0x0A），本意是临时断开该节点以配合网络扫描；
- 但120楼本地SCADA边缘代理（基于CODESYS Runtime v3.5）因前述固件异常，将该指令错误解析为CMD_LOCKDOWN_PERM=0x0A（永久锁死）；
- 更绝的是：它没报错，反而向主站回传了“ACK_SUCCESS”——系统以为一切OK，其实已在后台悄悄执行了“数字自焚协议”。
🔍 关键线索3：网络安全？这次真不是黑客
- 全流量镜像分析确认：无横向渗透痕迹、无勒索特征文件、无异常外联IP；
- 但发现一个“幽灵账户”：svc_bas_maint_2023，权限等同域管理员，创建于3个月前，最后一次活跃是T-105min——正是那次远程升级的登录凭证；
- 追查发现：该账号由原厂工程师创建，用于“临时维护通道”，升级后未按SLA要求销毁，且密码沿用默认值（BasAdmin@2023!）。
→ 所以，这不是攻击，是把保险柜钥匙焊死在抽屉里，还顺手把抽屉焊进了墙。
💡 速捷小结（非广告，纯经验）：
> 工业系统不怕“坏”，怕“自以为好”；
> 不怕“改”，怕“改完不验、验完不删、删完不记”；
> 一次没签名的固件推送，可能比十次弱口令更致命——因为它连告警都懒得发，只安静地，把你关进逻辑牢房。
2.2 管理层面：流程没断，只是断在了没人签字的半页纸上
技术问题常有迹可循，管理漏洞却总藏在“大家都觉得没问题”的空白处。
📋 断点1：双人授权？签了个寂寞
- 制度明文规定：所有核心节点固件升级须“操作人+监护人”双持UKey现场确认；
- 实际执行：远程升级由单人完成，监护栏电子签名是“张工（代）”，而真正的张工当时在200公里外参加培训；
- 系统甚至没弹出二次确认框——因为上次升级时，有人顺手勾选了“记住本次选择：跳过双因子验证”。
📋 断点2：变更备案？备案在微信对话框里
- 升级前，厂商发来一段文字：“今晚22点后做个小更新，不影响运行”，发在客户运维群；
- 客户值班长回复：“收到 👍”，并截图发给自己的主管；
- 主管说：“群里说清楚就行，不用走OA”；
- 结果：正式变更申请单（编号：CHG-2024-1187）始终停留在“草稿”状态，连审批流都没点开。
📋 断点3：应急预案？预案在PPT第17页
- 应急手册第4.2条白纸黑字：“当发生全节点逻辑锁死，立即启用本地硬接线应急释放回路（端子排X9-15~X9-18）”；
- 但现场打开柜门才发现：
✓ 端子排存在，
✓ X9-15~X9-18标号清晰，
✗ 对应线缆被剪断并用绝缘胶布缠好，压在另一块备用PLC模块底下——
（追问得知：3个月前一次“优化布线”中，被当作“冗余废弃线”处理了）
📌 这不是执行力问题，这是流程与现场脱节的典型症状：
制度写在云端，线缆躺在柜底，而人在微信里点了个👍。
2.3 外部诱因：世界从不单独出题，它喜欢组卷
你以为锁死是内因？错。工业现场的因果链，永远像泉州西街的电线杆——表面看是自家空调外机滴水，抬头才发现，上面挂着三家运营商的光缆、一根社区广播线、还有老伯晾的咸鱼绳。
⚡ 诱因1：电力波动？波动得恰到好处
- T-98min，厂区10kV母线发生一次120ms电压暂降（跌落至82%Un）；
- 大多数设备扛住了，但120楼网关的电源模块（一款国产宽压AC/DC）恰好处于老化临界点——它没宕机，而是进入“低功耗混沌模式”：CAN通信帧率随机抖动、RTC时钟漂移±47秒；
- 直接后果：固件升级过程中，校验和计算错位，导致关键配置区写入乱码 → 后续所有“正常操作”，都在一个已歪斜的地基上跳舞。
🔥 诱因2：消防联动？联动得毫无商量
- 当晚消防维保单位在测试气体灭火系统，触发了一次0.8秒的模拟释放脉冲；
- FAS主机按协议向BAS发送标准信号，但BAS配置中，该信号的“响应延时”被误设为0ms（应为≥500ms）；
- 结果：脉冲刚到，BAS还没来得及判断真假，就火速向120楼转发了“最高级物理封锁指令”——而此时，120楼网关正卡在校验乱码的深渊里，一口吞下，照单全锁。
🔧 诱因3：第三方施工？施工得无比敬业
- 楼上121层正在安装新风机组，施工队为“节省布线成本”，把新增的RS485温湿度传感器，直接并接到120楼BAS网关的备用端口（J3-7/J3-8）；
- 该传感器驱动芯片存在微短路，在特定温湿度下间歇性拉低总线电平；
- 导致网关CAN总线误判为“多节点冲突”，主动进入保护性挂起——心跳包就此消失，成为T₀那条灰色告警的真正起点。
🌍 所以你看：
没有哪个单一原因能独自锁死120楼；
但它像一场精密合谋——
电力轻轻推了一把，消防大声喊了句“卧倒”，施工队默默递上了绳子，而技术与管理，站在旁边认真讨论“这姿势帅不帅”。
下章预告：锁已铸成，但门没焊死。72小时内，我们怎么把“逻辑牢房”变成“临时指挥所”？物理破拆要不要报备？离线控制敢不敢信？以及——为什么最后解锁成功的，是一段用纸笔写的梯形图？
（温馨提示：本系列所有处置动作，均经客户书面授权、全程录像、三方见证，并同步提交属地工信部门备案。安全，不是态度，是动作序列。）
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务全国10000+自动化现场；
我们修PLC、解触摸屏、救数控系统，也帮您把“流程漏洞”翻译成“可执行checklist”。
毕竟，最好的维修，是让故障还没发生，就先被看见。
各位好，我是速捷工控——
上一章我们蹲在地上数完脚印，发现120楼不是被谁“锁”了，而是被一连串“本可以不发生”的小动作，温柔地、集体地、很有默契地推进了逻辑牢房的自动上锁程序。
这一章，咱们起身、推门、开灯、接线、写代码——
不讲大道理，只说三件事：
✅ 72小时内，怎么把“失联楼层”变回“指挥中枢”？
✅ 系统醒了，但心还慌着——怎么让它真正信得过你？
✅ 下次再有人想焊钥匙，我们能不能提前把焊枪没收？
（友情提示：以下所有操作，均非理论推演，而是我们在比亚迪某智能工厂、恒安纸业某新产线、中国烟草某卷包车间真实跑通的“带电手术”流程。没有PPT，只有PLC状态灯和手写梯形图。）
3.1 黄金72小时响应策略：物理破拆要授权，逻辑接管靠笔头
“黄金72小时”不是时间管理话术，是工业现场的生理节律——
▶️ 前4小时：保人、保产、保数据；
▶️ 中间24小时：抢通、验证、稳态；
▶️ 后44小时：复盘、加固、交底。
我们没等“专家会诊”，而是带着三样东西进了120楼弱电间：
🔹 一把经客户安全部门盖章备案的应急物理释放钥匙（真·黄铜制，编号ESK-120-001）；
🔹 一台装着离线版CODESYS v3.5 Runtime的加固型工控笔记本（硬盘加密、无外网口、BIOS密码双因子）；
🔹 还有一本A5大小的手写逻辑速查本——里面不是代码，是120楼所有关键设备的I/O点表、硬接线走向、本地急停链路图，以及——
> ✨ 一段用铅笔写的、可直接抄进PLC的梯形图：
> LD I0.0 (本地释放按钮)
> AND NOT Q0.1 (主控锁死标志)
> OUT Q0.0 (应急开门继电器)
> ——注：Q0.1由BAS远程置位，但I0.0是纯硬接线，不经过任何网络层。
▶️ 物理破拆？不，是“合规降级”
- 没砸门，没撬锁，而是启用《BAS系统应急操作规程》第5.2条：“当逻辑锁死持续超30分钟且主站无响应，允许启动本地硬接线旁路通道”；
- 客户安全主管现场签字，监理单位视频见证，全程录像存档；
- 我们拧开X9端子排——没错，就是上一章被剪断又缠胶布那组线——重新压接、绝缘测试、通电验证；
- 3分17秒后，120楼东侧防火门“咔哒”一声弹开。
→ 这不是暴力破解，是让制度在关键时刻，真的能“落地成声”。
▶️ 备用通道？不止一条，是三层冗余
| 层级 | 通道类型 | 启用条件 | 实际耗时 |
|---|---|---|---|
| L1物理层 | 硬接线急停/释放回路 | 主控失联≥30min | 3分17秒 |
| L2边缘层 | 离线CODESYS Runtime + U盘程序包 | 网关宕机/权限冻结 | 18分钟（含导入、编译、下载） |
| L3人工层 | 手持HMI+预置功能块库 | 所有电子通道失效 | 42分钟（需现场调试） |
💡 速捷实操Tips：
- 我们给每个重点客户配的“应急U盘”，不是拷贝原程序，而是精简功能块集合（含温度限值报警、泵启停逻辑、阀门开度保持等6类高频场景）；
- U盘内所有程序，均通过S7-1200/1500兼容性测试，并附带一键校验签名工具——插上即验，验过即下，不猜、不试、不赌。
▶️ 离线本地控制？敢信，是因为早信过
- 当晚23:47，我们用离线Runtime接管了120楼冷水机组、消防补风阀、UPS监控模块；
- 不联网，不上传，所有操作仅存本地SD卡日志；
- 第二天清晨6:12，产线准时开机——操作员在手持HMI上点下“启动”，背后是我们在柜子里盯着Q0.0指示灯稳定亮起。
→ 所谓“可控”，不是系统永远不坏，而是坏的时候，你手里还有支笔、有张纸、有段能抄进去的梯形图。
3.2 系统级复原流程：日志不是证据，是康复日记
系统重启容易，信任重建很难。
我们没急着“恢复出厂设置”，而是把120楼当成一位刚做完心脏搭桥的患者——先监护，再评估，最后康复训练。
🔍 日志审计回溯：不找“谁干的”，找“哪一帧开始不对”
- 用自研工具
LogLens v2.1（支持西门子、霍尼韦尔、CODESYS多格式日志交叉对齐），把BAS主站、网关、SCADA边缘节点、FAS主机的日志拉到同一时间轴； - 发现T-92:17.334秒——也就是固件升级完成瞬间——网关RTC时钟跳变+47秒（印证电力暂降影响）；
- T-92:18.001秒，BAS下发
CMD_ISOLATE=0x0A； - T-92:18.002秒，网关日志显示
[ERR] CMD_LOCKDOWN_PERM triggered by FAS pulse（但FAS脉冲实际发生在T-98min！）；
→ 锁定病灶：RTC漂移导致事件时间戳错位，让系统把“未来信号”当成了“即时指令”。
→ 解决方案：不是修日志，而是给所有边缘节点加装高稳晶振+北斗授时模块（成本＜200元/台，但防的是百万级误动作）。
🛠️ 权限矩阵重建：从“谁有权限”到“谁该有权限”
- 原权限体系是“角色继承制”：管理员→工程师→值班员，层层放权；
- 我们重设计为场景化最小权限模型（SMPM）：
✓ “固件升级”动作 → 需同时满足：UKey+短信验证码+主站二次确认+操作录像；
✓ “逻辑锁死”指令 → 仅开放给FAS/BAS双系统联合签名，单系统无法触发；
✓ 所有权限变更 → 自动生成SBOM式清单（含操作人、时间、IP、影响范围、回滚脚本）。
→ 现在客户运维组长说：“以前我怕点错，现在我怕点不够准。”
⚙️ 冗余链路压力测试：不测“能不能用”，而测“崩在哪一秒”
- 模拟120楼全节点断网、电源波动、总线干扰三重叠加；
- 实测发现：原冗余光纤链路在电压跌落至85%Un时，光模块握手失败率升至37%；
- 升级方案：更换为工业级双模冗余模块（支持光纤+RS485双链路热备），并加入链路健康度实时评分（0~100分，低于60自动告警）；
- 测试报告第一页写着：
“本次压力测试未追求‘永不中断’，而是明确标出——
在什么条件下，系统会在第8.3秒降级为本地模式；
在什么负载下，备用通道将在第47分钟触发保护性切换。
知道边界，比假装完美更安全。”
3.3 预防性升级方案：把“下次别这样”变成“系统自己拦住了”
教训很痛，但最痛的，是同样的坑，三年后又被同一家供应商填了第二次。
所以，我们和客户一起，把这次锁死，变成了三套“自动免疫机制”：
🛑 “锁死熔断机制”：超时？那就自动退半步
- 在所有关键控制器中嵌入轻量级看门狗模块（开源协议，适配西门子/汇川/三菱等20+品牌）；
- 规则设定：
▸ 若某节点连续60秒收不到主站心跳，且本地无手动干预，则自动降级为“受限本地模式”（仅开放基础启停、报警消音、数据缓存）；
▸ 若降级持续超15分钟，且检测到异常指令（如LOCKDOWN_PERM），则触发熔断：清空临时指令队列，复位通信栈，发短信至3名责任人；
→ 不是不让它锁，而是让它锁得明白、解得及时、报得清楚。
（目前已在恒安纸业3条产线部署，累计拦截疑似误锁事件11次，平均响应时间2.8秒）
🌐 关键楼层数字孪生监控：看不见的，先让它“显形”
- 不搞炫酷三维建模，而是用真实PLC点表+拓扑关系，构建120楼“逻辑数字孪生体”；
- 监控项包括：
✓ 所有门禁状态与权限变更记录（精确到毫秒）；
✓ BAS/SCADA/FAS三系统指令交互时序图；
✓ 网关CPU负载、RTC偏差、CAN总线错误帧率；
✓ 甚至——柜内温湿度、端子排红外热像（预防胶布老化短路）。
→ 现在客户值班员打开网页，看到的不是“120楼在线”，而是：“120楼BAS网关｜RTC偏差：+0.23s｜CAN错误帧：0｜FAS联动延时：521ms（正常）｜端子排X9温度：32.1℃”
→ 故障前兆，不再是告警，而是趋势曲线里一个微微翘起的角。
🤝 跨部门锁控联合演练制度：消防、IT、生产，一起“演”真格
- 每季度一次“无脚本突袭演练”：由第三方随机触发模拟事件（如FAS脉冲、电压暂降、施工误碰）；
- 要求：
▸ 消防中控室5分钟内确认信号真伪；
▸ IT团队10分钟内判断是否为网络攻击；
▸ 生产调度15分钟内启动离线接管预案；
▸ 所有动作全程录音录像，复盘会只问一句：“哪个环节，本可以提前30秒切断因果链？”
→ 上次演练，发现消防维保人员不知道BAS的联动延时可调——当场拉群，当天改参，当晚测试。
→ 机制不怕复杂，怕的是没人真用；演练不怕失败，怕的是每次都“按剧本走”。
本章结语：
锁死120楼的，从来不是某行代码、某次点击、某根线缆；
而是技术、管理、外部环境，在某个微小的共振频率上，轻轻一推。
而真正的“修复”，
不是让系统回到从前，
而是让下次共振来临时——
有人听见了，有人拦住了，有人记下来了，
还有人，已经悄悄把焊枪换成了带熔断器的智能开关。
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务全国10000+自动化现场；
我们修PLC、解触摸屏、救数控系统，也帮您把“流程漏洞”翻译成“可执行checklist”。
毕竟，最好的维修，是让故障还没发生，就先被看见。
