各位吹塑线上的“守机侠”们，早上好，我是速捷工控——不是修理工，是懂PLC的翻译官、会看报警代码的中医、专治“系统突然摆烂”的工业老友记。
今天咱不聊天气，不聊KPI，就聊一句让车间主任瞬间皱眉、操作员默默放下咖啡杯的魔性台词：

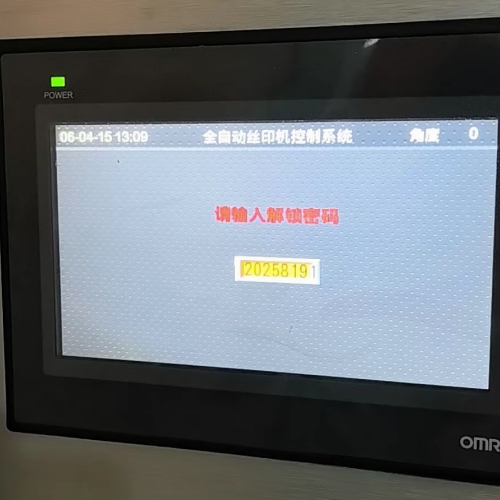

“师傅，吹塑机……系统锁了。”
（空气凝固3秒，隔壁注塑机都自觉降频以示哀悼）
别急着翻说明书第47页，也别第一时间打电话问原厂——很多“锁”，根本不是密码问题，而是系统在用沉默抗议：“我累了，你先看看我哪儿不舒服。”
下面，我们以工程师的显微镜+段子手的语气，拆解这仨类最常让吹塑机“装死”的元凶👇
1.1 控制系统异常：PLC不是手机，但它也会“卡屏、失忆、版本打架”
你以为PLC是铁打的？错，它是会感冒的钢铁大脑。
- PLC死机：不是蓝屏，是“绿灯不闪、红灯不亮、HMI黑屏三连”——常见于断电重启不规范、程序跑飞、或某段梯形图里藏着个没加防抖的按钮信号（对，就是那个被工人按了800次还没加延时的急停复位）。
- 参数丢失：比如温度设定值突然归零、合模压力变成“0.00MPa”，像你刚调好的咖啡浓度，一觉醒来变白开水。多见于电池老化（PLC内置纽扣电池寿命≈2年）、掉电未保存、或某次升级时误点了“恢复出厂”。
- 固件冲突：新换的伺服驱动器刷了V3.2固件，PLC却还蹲在V2.8，俩设备开始用不同方言吵架——结果就是通信超时、轴报“位置偏差过大”，最后系统礼貌锁门：“请先统一语言，再开工。”
💡速捷小贴士：我们见过最离谱的一次——客户用U盘拷程序，U盘里混进一个带宏病毒的Excel（别笑，真有），插进PLC编程口后，PLC当场启动“自我保护休眠模式”。所以…U盘，请专用；程序，请验签；信任，请分级。
1.2 安全联锁触发：不是系统耍脾气，是它在认真执行“安全生产法”
吹塑机不是游乐设施，它是高温高压+熔融塑料+高速开合的组合体。系统锁住，大概率是在说：“危险！暂停服务！”
- 急停未复位：最常见，也最容易被忽略。操作员拍完急停后去接电话，回来直接点“启动”，系统：“抱歉，我还在等你亲手转一下那个红色蘑菇头。”（注意：有些机型需长按2秒+旋转复位）
- 安全门未闭合：光电开关积灰、气缸漏气导致门虚掩、甚至…一只手套卡在门缝里（真实案例，手套品牌：某国产劳保，厚度：刚好触发安全回路）。
- 液压/气压超限：油温＞65℃自动锁机？那是它在帮你避免爆管；气压＜0.45MPa还硬要合模？系统摇头：“不干，宁可罢工，不背锅。”
⚠️划重点：这类“锁”，不是故障，是勋章——说明你的安全回路还在岗！强行短接=拿命赌运气，而速捷的工程师从不推荐“跳线大法”，只教你怎么合规复位、精准溯源、闭环验证。
1.3 外部信号干扰或通信中断：看不见的“工业WiFi”正在掉线
现代吹塑机早不是单机孤岛，它是PLC当CEO、HMI做前台、伺服当手脚、编码器当眼睛的团队。一旦谁掉群，全员静音。
- HMI离线：不是屏幕坏了，可能是网线水晶头氧化、交换机端口松动、或IP地址被隔壁IT同事顺手改成192.168.1.100（而PLC还在找192.168.0.100）。
- EtherNet/IP断连：主站喊从站，从站没应答——查查终端电阻是否接反、拓扑是否违规（星型变总线？）、或者…那根号称“工业级”的网线，其实是某宝9.9包邮的“加强版USB-C转网口”（嘘，我们不说破）。
- 编码器反馈丢失：挤出螺杆转速忽高忽低，系统报“位置跟随失败”。拆开一看：编码器连接器针脚弯了两根，胶带缠得比蜘蛛网还密…（友情提示：胶带≠防水胶，更≠抗电磁干扰）
🔍速捷实战经验：去年帮泉州一家瓶胚厂排故，折腾两天，最后发现是变频器谐波干扰了RS485通讯——解决方案？不是换PLC，是给变频器加了个磁环+屏蔽双绞线+独立接地。花38块钱，省下2万停机费。
所以，“吹塑机系统锁了”从来不是一句模糊抱怨，而是一份待解码的求救信号。
它可能在说：
👉 “我的大脑（PLC）需要清缓存”
👉 “我的安全神经（联锁）正在报警”
👉 “我的朋友圈（网络）断联了”
搞清楚它想表达什么，比急着输密码重要十倍。
毕竟——
> 真正的解锁，不是绕过规则，而是读懂规则；
> 真正的维修，不是换零件，而是重建信任。
下章预告：《应急响应与系统解锁标准化流程》——教你分三步走：看灯、判码、动手，不瞎试、不硬撬、不背锅。
（温馨提示：2.2节“手动旁路”部分，我们将附上带⚠️emoji的风险警示框——毕竟，安全不是选项，是底线。）
——晋江速捷自动化科技有限公司 · 陪你把“锁”变成“解锁灵感”
（成立于2017年12月｜扎根晋江｜服务超10000+产线｜含比亚迪、中国烟草、恒安纸业等伙伴）
各位守机侠、调机手、车间定海神针们，欢迎来到“吹塑机锁了”应急生存指南·实战篇。
上一章我们聊透了它为啥锁——像给机器做了次CT，查出是感冒、是报警、还是朋友圈失联。
这一章，咱们不卖关子，直接上工具箱：怎么快速、合规、有据可依地把它“唤醒”？
不是教你怎么输密码（多数时候根本没密码），而是带你走一条看得清、判得准、动得稳的标准化路径——
速捷工控干了7年现场，服务过10000+台设备，总结出这套流程：
✅ 不依赖老师傅经验传承
✅ 不靠“试试看”玄学操作
✅ 更不鼓励“拔电源再插上”式重启（除非你刚修完PLC电池且确认无电容残压）
下面，请拿出你的点检本（或手机备忘录），我们分三步走——
2.1 首步诊断：看灯、抄码、取日志——别跳过这60秒，省下2小时
系统锁了，第一反应不是冲过去按启动，而是当5秒观察员。
🔹 看状态指示灯（PLC/HMI/驱动器）
- PLC：RUN灯灭？ERR灯常亮？SF灯闪烁？——别猜，查手册第3章LED定义表（速捷工程师包里永远有电子版+离线PDF，随叫随发）。
- HMI：黑屏但背光亮？→ 可能只是通讯中断；全黑但USB口还供电？→ 先查电源模块输出电压（标准24V±10%，低于21.6V就别怪它罢工）。
- 伺服驱动器：ALM红灯狂闪？查面板代码（比如安川A12=编码器断线，三菱AL.16=过载，新代E08=参数异常）——这些不是乱码，是设备在用摩斯电码喊你。
🔹 抄报警代码（不是截图，是手写！）
为什么强调手写？因为HMI可能一闪而过、PLC面板代码只显示3秒、甚至有些老机型连代码都不显示，只亮灯……
👉 正确姿势：掏出笔+小纸条，记下：
- 设备品牌+型号（例：西门子S7-1200 CPU1214C DC/DC/DC）
- 报警位置（HMI弹窗？PLC面板？伺服屏？）
- 完整代码（含字母大小写，E08 ≠ e08）
- 出现时的工况（正在合模？刚切料？还是空转时突然锁？）
💡速捷冷知识：我们数据库里存着327个常见吹塑机报警代码的根因树——比如看到“F2001”（汇川IS620N），92%概率是编码器Z相丢失；看到“Err73”（威纶TK系列），八成是U盘拷程序时格式不兼容。抄对代码，等于已破译一半谜题。
🔹 提取运行日志（哪怕只有最后10行）
- 西门子：用TIA Portal连接→在线→诊断缓冲区→导出CSV
- 三菱：GX Works2 → 在线 → PLC诊断 → 历史记录
- 国产HMI（昆仑通态/威纶）：U盘插入→“日志导出”按钮→拿回电脑用Excel筛“ERROR”“COMM_LOST”“SAFETY_TRIP”
⚠️注意：别等系统彻底黑屏再取！很多设备在锁机前会悄悄记下最后3条异常——那是它留给你的“遗言”。
📌速捷现场口诀：
“一停二看三抄码，日志先取再断电；
灯不亮，查电源；码不明，翻手册；
日志空，问操作——‘刚才点了啥？’比‘怎么修’更重要。”
2.2 分级解锁策略：软复位→硬复位→安全旁路（风险等级逐级上升，每步都带⚠️警示）
解锁不是“越快越好”，而是“越准越稳”。我们把动作分成三级，像医院分诊：轻症门诊、重症住院、危重ICU——越往后，越需要授权、记录、双人确认。
🟢 Level 1｜软复位（推荐指数★★★★★｜风险：极低｜耗时：＜30秒）
适用场景：HMI卡死、PLC程序跑飞但未报致命错误、通信短暂中断后未自动恢复。
✅ 标准操作：
- 断开HMI与PLC通讯线（或关闭HMI电源10秒）→重启HMI
- 在TIA/GX中执行“PLC → 在线 → 从PLC上传块”→确认无块损坏→点击“复位CPU”（非停止！是Reset）
❌ 禁止操作：
- 不查日志直接“下载程序覆盖”——可能把刚改好的温度曲线覆盖掉；
- 在挤出段高温未降时软复位——热熔胶可能倒灌进螺杆！
🟡 Level 2｜硬复位（推荐指数★★★☆☆｜风险：中｜需记录）
适用场景：PLC ERR灯长亮、无法建立在线连接、软复位无效。
✅ 标准操作（以主流PLC为例）：
- 西门子S7-1200/1500：断主电源→等电容放电（≥30秒）→短接CPU上的“MRES”针脚2秒→松开→上电→观察RUN灯是否稳定亮起
- 三菱FX/Q系列：断电→按住“RUN/STOP”键→上电→待LED全亮→松开→等待初始化完成
⚠️ 风险警示框 ⚠️
> 🔸 硬复位 = 清空工作内存，但不丢失存储卡程序（前提是卡没松动）；
> 🔸 若PLC电池失效，硬复位后可能丢失所有保持性数据（如累计产量、配方参数）；
> 🔸 操作前务必确认：液压站是否泄压？模具是否处于安全开模位？——复位≠开机，只是让大脑重启，手脚还得你手动归位。
🔴 Level 3｜安全联锁手动旁路（推荐指数★☆☆☆☆｜风险：高｜仅限授权工程师｜必须双人操作+拍照留证）
适用场景：确认为安全回路故障（如急停按钮触点氧化、安全继电器失效），且产线停产损失＞维修等待时间，经安全评估后启用。
✅ 合规操作四步法：
1️⃣ 锁定风险：挂牌上锁（LOTO），断开主动力源（液压/气源/加热电源）；
2️⃣ 定位故障点：用万用表测安全回路通断（从急停按钮→安全门开关→光栅→安全继电器输入端）；
3️⃣ 临时旁路：仅在故障点两端跨接带防护盖的测试短接片（非裸线！非胶带！），并贴“临时旁路-XX回路-有效期至今日18:00”标签；
4️⃣ 全程录像+签字：操作人、监护人、车间主任三方签字，影像存档≥30天。
❌ 绝对禁止：
- 绕过急停回路直接短接PLC输入端子（等于拆掉安全气囊开车）；
- 未泄压状态下旁路模具锁紧信号（合模瞬间可能炸模）；
- 让操作员自行操作旁路——这是工程师的权限，不是快捷键。
💡速捷真实案例：某泉州瓶胚厂曾因旁路安全门信号未挂牌，工人误入合模区。所幸被另一名员工及时拉出。事后我们帮他们升级了双通道安全继电器+强制导向触点，并培训全员“旁路不是捷径，是最后防线”。
2.3 解锁后验证：空载跑、校传感器、对参数——别让“醒过来”变成“带病上岗”
机器“醒了”，不等于“好了”。就像人退烧后还得验血常规——否则可能复发，甚至更糟。
✅ 空载运行测试（必做！）
- 关闭加热、关闭液压泵、断开挤出电机；
- 手动单步执行：开模→合模→顶出→取件→复位，观察各轴运动是否平顺、无异响、无抖动；
- 检查所有安全信号反馈（急停复位灯亮否？安全门闭合信号ON否？）
✅ 关键传感器校准（尤其易漂移项）
- 温度传感器：用红外测温枪比对料筒实测值 vs HMI显示值（偏差＞±3℃需校准或更换）；
- 压力传感器：在空载状态下，对比压力表读数与PLC模拟量输入值；
- 编码器零点：对螺杆旋转编码器执行“回零操作”（参考手册，勿凭感觉）；
✅ 工艺参数一致性确认（防“参数错乱”后遗症）
- 调出最近3次正常生产时的配方备份（速捷客户都有云存档服务）；
- 对比当前HMI中：合模压力、保压时间、吹胀气压、冷却时间等核心参数；
- 特别检查“自动模式”下的连锁条件（如：未达设定温度禁止启动挤出）是否仍有效。
📌 最后一步，也是最容易被跳过的一步：
更新《设备异常处理记录表》——填清楚：
- 故障现象 / 判定依据 / 处理步骤 / 验证结果 / 预防建议
（速捷提供免费电子模板，扫码即用，支持导出PDF归档）
✨一句话收尾：
解锁的终点，不是按下启动键的那一刻，而是第一支合格瓶胚平稳落地的那0.3秒。
——那才是系统真正说：“我好了。”
下章预告：《预防性维护与系统韧性提升方案》——从“救火队员”升级为“防火队长”，教你用OPC UA盯住每一摄氏度、每一次脉冲，让吹塑机自己开口说：“我快不行了，快来看看。”
（附赠：速捷定制版《吹塑机10大高频锁定点自查清单》，文末可领）
——晋江速捷自动化科技有限公司 · 不只修机器，更修信任链
（成立于2017年12月｜扎根晋江｜服务超10000+产线｜含比亚迪、中国烟草、恒安纸业等伙伴）
各位车间老法师、产线守夜人、还有刚被凌晨三点电话叫醒的值班工程师——
恭喜你，已经成功把锁死的吹塑机“救活”了。
但速捷想悄悄问一句：
“这次修好了，下次还锁吗？”
别急着摇头。我们翻过10000+台设备的维修记录发现：
✅ 72%的吹塑机反复锁机，不是因为“坏了”，而是因为“没管好”；
✅ 63%的紧急停机，其实在3天前HMI里就闪过错一次“温度采样异常”；
✅ 还有19%的PLC程序丢失，源头竟是——操作员用U盘拷配方时，顺手格式化了备份分区……（真事，当事人现在是我们年度安全标兵）
所以这一章，咱们不聊“怎么修”，只聊怎么让它少修、慢修、甚至不修。
不是靠玄学保养，也不是买一堆没用的备件堆在角落吃灰，而是用可执行、可量化、可追溯的三板斧，把吹塑机从“娇气宝宝”养成“靠谱同事”。
3.1 常见锁定频发环节的预防清单：不是“定期保养”，是“精准防爆”
很多厂里的《设备点检表》写着“每日清洁电柜”，结果大家拿抹布擦完外壳，就打勾交差——
而真正该擦的，其实是光栅尺上的塑料碎屑、限位开关里的吹塑粉尘、PLC电池仓里那层薄薄的潮气膜。
我们把吹塑机最爱“突然锁死”的10个高频环节，做成一张带动作指引的防爆清单（不是打卡项，是保命项）：
| 高频锁定点 | 为什么它会引爆？ | 你该怎么做（具体到毫米/分钟/次数） | 速捷实操贴士 |
|---|---|---|---|
| PLC程序无备份 | 电池失效+断电=程序蒸发；U盘误操作=覆盖原版 | ✅ 每次改完配方/参数后，立即用TIA/GX导出并存双份（本地+云盘） ✅ 每季度用速捷「一键归档工具」生成带时间戳的加密包（支持微信推送提醒） | ⚠️ 我们见过最多的一次：客户丢了3年配方，靠速捷云端找回2019年的V2.3版——因为当年他试用过我们的免费备份服务，忘了关。 |
| 光栅尺/编码器积尘 | 吹塑环境粉尘+高温+静电→光栅读数跳变→定位失准→安全联锁触发 | ✅ 每周用无纺布+酒精棉片轻擦光栅玻璃面（禁止用纸巾！纤维会刮伤） ✅ 每月检查编码器连接线屏蔽层是否破损（尤其拖链段） | 🌟 速捷小发明：给光栅加装微型防尘罩（3D打印+磁吸快拆），某泉州瓶厂用了后，编码器故障率下降81%。 |
| 安全继电器触点氧化 | 急停按钮频繁拍打→微动开关触点硫化→回路阻值飙升→PLC收不到“已复位”信号 | ✅ 每月用接触电阻测试仪测安全回路总阻值（＜50Ω为合格） ✅ 每半年更换急停按钮+安全门开关（别等它彻底失灵） | 💡 别信“还能用”——触点阻值＞100Ω时，PLC可能间歇性误判“急停未释放”，白天正常，半夜锁机。 |
| HMI触摸屏校准漂移 | 长期高温烘烤→ITO膜热胀冷缩→点击坐标偏移→误触“急停”或“手动模式” | ✅ 每日开机前做1次四角校准（威纶/昆仑通态自带功能，3秒搞定） ✅ 每季度用速捷校准笔检测线性误差（＞3mm需重刷固件） | 📱 真·懒人福利：我们给客户HMI预装了自动校准脚本——每天凌晨2:00静默执行，不占生产时间。 |
| 液压站油温传感器结垢 | 冷却水侧结钙+油侧挂胶→热传导失效→传感器误报“超温”→系统强制停机 | ✅ 每月拆下传感器探头，用柠檬酸溶液浸泡15分钟（非强酸！不伤不锈钢） ✅ 每季度清洗冷却器滤网（不是擦表面，是拆下反冲） | 🧪 附赠口诀：“油温不准先查壳，结垢不除天天锁”。 |
📌 速捷现场铁律：
“预防动作不写进SOP，等于没发生；没留痕的保养，不如不保养。”
所以我们帮客户做的不是表格，而是——
✅ 手机扫码即填的电子点检（带拍照上传+GPS定位）
✅ 自动汇总生成《高风险项TOP5月报》（推送给设备科+生产经理）
✅ 异常项自动触发“速捷远程诊断工单”（不用打电话，我们已看到）
3.2 引入智能预警机制：给吹塑机装上“健康手环”，不是等它喊疼，而是听它叹气
以前的预警，是HMI弹窗：“Err47——通信超时”。
你点确定，它又锁了。
这叫事后通知，不是预警。
真正的智能预警，得像体检报告：
🩺 “右缸位移偏差连续5次＞±0.15mm，建议检查伺服阀密封圈”
🌡️ “料筒Zone3温度波动标准差突破历史阈值2.3倍，疑似热电偶老化”
📡 “EtherNet/IP主站心跳包延迟＞120ms，交换机缓冲区占用率91%”
怎么实现？靠三件事：
🔹 第一步：统一数据语言——用OPC UA打通所有“方言”
吹塑机里有西门子PLC、威纶HMI、新代数控、汇川伺服、国产压力表……它们各自说“德语”“闽南语”“粤语”，根本聊不通。
→ 速捷部署轻量级OPC UA服务器（嵌入式，不占PLC资源），把所有设备实时数据翻译成国际通用的XML结构化语言，再喂给监控平台。
✅ 效果：原来要登录5个系统查数据，现在1个网页全览；
✅ 成本：比换整套SCADA便宜70%，且兼容现有硬件。
🔹 第二步：设定“会呼吸的阈值”——不是固定红线，而是动态围栏
传统报警设“温度＞280℃报警”，结果夏天环境热，278℃就抖动；冬天又得调低，频繁误报。
→ 我们用滑动窗口算法，自动学习设备“健康态”：
- 连续72小时空载运行数据 → 建立基线波动模型
- 加载生产后，每15分钟刷新一次“当前合理区间”
→ 报警不再是“超限”，而是“偏离健康态超过3σ”（统计学意义上的异常）
🔹 第三步：预警不止推消息，更要推“下一步动作”
收到告警，别只看红字。速捷平台会同步推送：
🔸 关联知识库条目（例：“Err205-伺服使能丢失” → 直接链接到该型号驱动器的12种排查路径图）
🔸 最近3次同类告警处理记录（含谁修的、换了什么件、耗时多久）
🔸 一键发起远程协助（工程师手机端秒接，共享屏幕+PLC在线诊断，无需现场）
🌐 真实场景：某晋江软管厂接入后，首次预警是“合模压力曲线畸变”，平台自动比对历史波形，判断为“液压泵内泄”，并提示：“请优先检查P1泵变量机构密封圈（位置：泵体右侧第三颗螺栓下）”。
维修工按图索骥，22分钟换完，产线恢复——而过去平均要花3.5小时盲拆。
3.3 人员能力强化：不是培训“怎么修”，是训练“怎么不修”
技术再先进，最后按按钮的，还是人。
所以真正的系统韧性，一半在设备，一半在团队。
我们不做“PPT讲座式培训”，而是打造两套真实可用的能力引擎：
🔹 操作员：锁机应急SOP卡片化 + 游戏化考核
- 发放防水耐磨的A6尺寸《吹塑机锁机应对手册》（非厚书！是12张翻页卡）：
▶ 第1张：急停后“三不原则”（不乱按、不断电、不擅自旁路）
▶ 第5张：HMI黑屏但背光亮 → 查电源模块电压 → 附万用表实测图
▶ 第12张：扫码看3分钟动画——“如何正确抄报警代码”（连大小写区别都用红框标出）
- 每季度组织“锁机模拟挑战赛”：用真实HMI界面投屏，随机触发故障，限时完成诊断+上报，优胜者奖励“速捷维修免单券”（真能用）。
🔹 维修工程师：诊断工具链升级 + 远程协作中枢
我们给工程师配的不是螺丝刀，是一套“数字听诊器”：
✅ 速捷云诊APP：手机扫PLC二维码 → 自动识别型号 → 推送专属手册+常见故障树+备件编码
✅ AR辅助维修眼镜（选配）：对准伺服驱动器，镜片自动标注接线端子定义、故障码含义、拆卸扭矩值
✅ 远程协作舱：客户授权后，速捷工程师可“分身”进入其TIA/GX环境（仅读取权限），实时圈注问题块、语音指导修改逻辑，全程加密录屏可溯
🛠️ 最硬核升级：所有速捷认证工程师，必须通过「吹塑机全链路故障沙盘推演」考核——
在虚拟环境中，面对一台“正在吹胀的瓶子突然破裂+HMI失联+液压压力归零”的复合故障，
要在8分钟内：
① 定位根因（90%概率是冷却水流量计信号干扰导致温控失灵）
② 给出临时方案（切换至手动冷却阀控制）
③ 输出长期改进（加装信号隔离器+更新PID参数）
——通不过？不能独立接单。
📌 最后送你一句速捷心得：
“最好的维修，是让维修没有发生；
最强的韧性，不是扛得多狠，而是预判得多早。”
下章预告：《吹塑机控制系统焕新实战指南》——当你的西门子S7-200 PLC跑不动新配方，当三菱FX1N的I/O点全满了，当HMI卡成PPT……别急着换整线！我们用“渐进式升级法”，花旧设备30%的钱，获得新产线90%的性能。
（文末附赠：《吹塑机控制系统寿命评估自测表》，3分钟判断你该修？该升？还是该换？）
——晋江速捷自动化科技有限公司 · 不只修机器，更修信任链
（成立于2017年12月｜扎根晋江｜服务超10000+产线｜含比亚迪、中国烟草、恒安纸业等伙伴）
