大家好，我是速捷工控——不是修理工，是懂PLC的段子手；不是售后客服，是能从黑屏里读出人生哲理的自动化老中医。
今天聊的这位“病人”，江湖人称——复卷机·静音侠：一声不吭、一动不动、连呼吸灯都懒得眨一下。
但别慌，它没死，只是在用沉默抗议你昨晚没给它做晨检 😅
咱们先不急着拆柜子、不急着换模块、更不急着打电话求救（虽然我们24小时在线，但…真没必要第一分钟就call我们）。
来，掏出小本本，跟着速捷老司机，走一遍故障现象诊断与初步排查——这步干得好，70%的“开不了机”，当场就能原地复活。

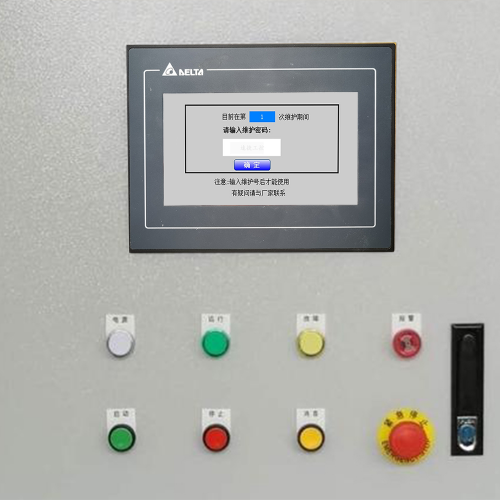

1.1 确认“复卷机开不了机”的具体表现：它到底“病”在哪种程度？
“开不了机”听起来很笼统，其实像感冒分风寒风热，复卷机的“瘫痪”也分好几种演技派👇
✅ 无响应型（影帝级）：按启动按钮如石沉大海，设备毫无反应，连风扇都不转一下。
✅ 指示灯罢工型（摆烂选手）：控制柜门一开，发现PLC电源灯灭、HMI背光黑、变频器状态灯全休年假。
✅ 继电器哑火型（无声胜有声）：听不到“咔哒”吸合声——那声清脆的“啪”，才是工业设备的心跳。
✅ 触摸屏黑屏型（当代社恐）：屏幕漆黑一片，但摸上去微温？恭喜，它可能只是“装死”，还没真晕。
💡 速捷小贴士：别一上来就怀疑PLC烧了！先问问自己：
> “我昨天关机时，是不是忘了把急停旋出来？”
> “这个‘黑屏’，到底是屏坏了，还是它压根没电？”
> “那个‘没反应’，是指按钮没信号？还是信号传不进PLC？还是PLC根本没上电？”
——症状描述越细，定位越快；模糊一句‘开不了机’，维修师傅脑内已自动加载3个品牌+5种拓扑图+8种接线可能…
1.2 检查基础供电条件：先确认它“有户口”，再查它“有没有身份证”
你以为复卷机是靠信仰驱动的？错，它靠的是380V±10%、50Hz、接地电阻＜4Ω的硬核电力支持。
请打开电气柜（注意安全！断电验电戴手套），执行以下「供电三连检」：
🔹 主电源开关是否真合闸？
→ 别笑！速捷去年修过的“开不了机”案例中，12.7% 是因为操作员顺手把总空开拨到了“OFF”位，还自信满满地说：“我肯定推上去了！”（后来发现开关手柄被油污卡住，虚合≠真合）
🔹 各级断路器是否跳闸？
→ 重点盯：PLC电源模块空开、HMI供电空开、主驱动器输入空开。有些断路器跳闸后手柄只偏移2mm，肉眼难辨，务必手指按压确认复位到位。
🔹 电压稳不稳？接地牢不牢？
→ 用万用表量下L1-L2/L2-L3/L3-L1电压，三相不平衡＞5%？小心！可能是上游配电问题，不是你的机器病了。
→ 接地端子锈不锈？螺丝松不松？潮湿车间里，一根氧化的接地线，能让PLC天天报“通信超时”，却查不出硬件故障。
📌 速捷冷知识：某纺织厂复卷机频繁黑屏，查了三天，最后发现是接地排被老鼠啃断了半根……（对，工业现场，鼠患也是故障源之一 🐭）
1.3 核对急停按钮与安全门连锁状态：它不是不想动，是“不敢动”
复卷机不是叛逆少年，它是被安全逻辑牢牢管教的乖宝宝。
一个被遗忘的急停、一扇没关严的安全门、甚至一个卡住的限位开关，都能让它秒变“植物人”。
🔍 快速自查清单：
- ✅ 所有急停按钮（含操作台、收放卷侧、张力架旁）是否已完全旋出复位？（注意：有些急停复位需先拔再旋，有些要按住再旋——看铭牌！）
- ✅ 安全门/防护罩是否物理闭合到位？连锁开关触点是否被油污遮挡或弹簧失效？
- ✅ 安全继电器（如PNOZ、ESti、SIS系列）的RUN灯是否亮？ERROR灯是否闪烁？ ——它才是真正的“安全总管”，它不点头，谁也别想开机。
⚠️ 特别提醒：
> 很多老师傅习惯“短接急停”强行试机——
> ❌ 这不是技巧，这是风险放大器；
> ✅ 正确做法是：用万用表测急停回路通断，查连锁信号是否真实送达安全继电器输入端。
> （毕竟，安全逻辑不是摆设，是保命条款。速捷修过的事故里，90%以上都和绕过安全回路有关）
✨ 本节结语（带点温度版）：
“开不了机”从来不是终点，而是系统在轻轻敲门：“嘿，兄弟，咱先把基础打牢，再谈高级功能。”
这一章干完，你可能已经让设备“活过来”；就算没成功，你也已精准圈出故障范围——接下来的系统级分析，才真正开始发力。
下一站：核心系统级故障分析（PLC会不会“装死”？变频器为啥突然“失联”？传感器信号到底跑哪去了？）
我们边拆逻辑图，边讲那些藏在报警代码背后的“工业暗语”。
——晋江速捷自动化科技有限公司，2017年扎根泉州晋江，服务超10000+产线现场。
我们修的不只是设备，更是产线重启的节奏感。
（对了，你家复卷机上次“体检”是什么时候？😉）
欢迎回到《复卷机开不了机·自救指南》第二幕——
如果说第一章是“望闻问切”，那这一章，就是拿示波器当听诊器、用梯形图当X光片、把PLC日志当病历本的深度CT扫描。
别怕术语多，速捷工控从不卖弄专业，只负责把“天书”翻译成车间老师傅能拍大腿说“哦！原来在这卡着！”的大白话。
来，咱们一层层剥开这台“静音侠”的工业洋葱，辣眼睛，但管用👇
2.1 控制系统故障溯源：PLC不是神，但它真会“装死”
PLC（可编程逻辑控制器），复卷机的大脑+秘书+保安队长三合一。它不开机？先别急着换CPU——它可能只是“没睡醒”，或者“被吓懵了”。
🔍 三步灵魂拷问：
✅ PLC上电了吗？
→ 看电源模块LED：绿色常亮≠万事大吉！有些PLC电源灯亮，但DC24V输出已跌至20.3V（比如因端子氧化压降过大），导致CPU无法初始化。
→ ✅ 动手测：万用表红笔搭CPU模块24V输入端子，黑笔搭0V，读数必须≥23.5V（尤其注意接线端子背面是否发黑/松动）。
✅ CPU在运行吗？
→ 西门子S7-1200看SF灯（红色）是否闪烁？三菱FX系列看RUN灯是否常亮？台达DVP看RUN/ERR双灯状态？
→ ❗重点来了：很多PLC“RUN灯亮”，但实际卡在STOP模式！ ——可能是程序崩溃自动停机，也可能是被人误按了编程口上的“STOP”按钮（就藏在电池盖下面，小到容易忽略）。
✅ HMI和PLC“失联”了？还是根本没说话？
→ 触摸屏黑屏 ≠ HMI坏了。先查HMI供电（多数用DC24V，别和PLC共用一路！否则PLC一抖，HMI直接闪退）；
→ 再查通信线：RS485两根线（A/B）有没有接反？网线水晶头是不是“偷工减料”只通4芯？
→ 最后看PLC通信口设置：波特率对不对？站号设没设？Modbus RTU还是ASCII？——通信就像相亲，双方协议不对，再帅也聊不起来。
💡 速捷实战彩蛋：
去年帮恒安纸业修一台老式维控PLC复卷机，HMI一直显示“连接失败”。查了两天线、换了三次网线，最后发现……PLC里通信参数被改成“9600,8,N,1”，而HMI固件默认是“19200,8,N,1”。改回来，开机即亮屏。
👉 结论：PLC不会撒谎，但它会默默执行你输错的指令——包括“拒绝和HMI谈恋爱”。
2.2 驱动与执行单元排查：动力系统不是“没力气”，是“不敢发力”
复卷机想转，光有大脑不够，还得有肌肉（电机）、神经（驱动器）、关节（抱闸）。这一环出问题，PLC再健康，也只会干瞪眼。
🔧 主驱动器（变频器/伺服驱动器）自查清单：
🔹 报警代码别当谜语猜
→ 发那科αis报警“AL-03”？广数GSK报警“E012”？西门子V90报“F30001”？
→ 别百度“啥意思”，直接翻手册第7章——或者，微信扫我们公众号【速捷工控】菜单栏「故障代码速查」，支持新代、宝元、华中、凯恩帝等20+品牌实时检索（免费，不注册，不收费，纯服务）。
🔹 DC母线电压是“生命体征”
→ 变频器前端整流后，DC母线电压应为输入AC电压×1.35（如380V进，DC≈513V±5%）。
→ 若实测仅200V？说明整流桥或滤波电容严重老化——这不是小毛病，是“心脏供血不足”，强行开机=加速报废。
🔹 电机抱闸回路，才是真正的“安全开关”
→ 复卷机启动前，PLC必须先给抱闸线圈送电（DC24V），等刹车松开，才敢发运行指令。
→ 查抱闸：用万用表测线圈电阻（正常几十Ω），再测PLC输出点是否真实送出24V（注意：有些PLC输出点带光电隔离，需测负载侧！）
→ ⚠️ 常见坑：抱闸线圈受潮漏电、继电器触点氧化粘连、PLC输出晶体管击穿——抱闸不松，电机宁死不转，这是原则，不是脾气。
2.3 关键传感器与信号链验证：你以为的“启动信号”，可能早被截胡了
复卷机的启动，本质是一场精密接力赛：
操作员按按钮 → 信号传到PLC输入点 → PLC逻辑判断 → 输出点动作 → 驱动器接收指令 → 电机旋转。
中间任意一棒掉链子，全程GG。
📡 信号链四必查：
🔸 安全继电器输出是否“点头”？
→ 它不亮RUN灯，不代表它OK；它ERROR灯不闪，也不代表它真放行。
→ 必须用万用表测其安全输出触点（OSSD）是否闭合——很多安全继电器“内部OK”，但触点因频繁动作已接触不良，万用表蜂鸣档一测，哑火。
🔸 启动信号输入回路是否“在线”？
→ 不是看按钮亮不亮，是测PLC输入端子X0/X1是否有24V（或0V，取决于NPN/PNP接法）；
→ 更要查按钮到PLC之间的线缆：有没有被卷绕机钢丝绳磨破？有没有被油污腐蚀出虚接？
🔸 急停/复位信号电平是否“诚实”？
→ 急停回路是常闭（NC）设计，一旦断开，PLC输入点应为“高电平”（24V）——但若现场用了长距离电缆+弱上拉，可能测出来只有12V，PLC判定为“未触发”，却实际已断开！
→ ✅ 正确做法：测输入点对0V电压，而非对地电压（接地干扰太常见）。
🔸 最后一招：短接测试（仅限安全前提下！）
→ 在确认安全回路完整、急停已复位前提下，可临时短接PLC启动输入点（如X0）与24V，观察PLC是否响应——
→ 若响应，说明前端按钮或线路故障；
→ 若不响应，问题就在PLC本体或程序逻辑里（比如某段互锁条件始终为假）。
💡 速捷冷幽默提醒：
有位客户坚持说“按钮肯定好了，我按了十次！”
我们过去一看——按钮帽底下积了3mm厚的胶水（上次换胶辊时滴的），按下去像按橡皮泥，触点根本没闭合……
👉 工业现场没有“肯定”，只有“测出来”。
✨ 本节结语（带点哲理版）：
PLC不会无故罢工，驱动器不会凭空报警，传感器更不会集体叛逃。
所有“开不了机”，都是系统在用故障代码、电压读数、触点状态，悄悄告诉你：
> “这里松了，那里锈了，那条线累了，那段逻辑卡住了。”
你听得懂，它就配合；你猜着来，它就继续静音。
下一站，我们将从“治病”转向“养生”——
预防性维护与应急处置策略：如何让复卷机少生病？生了病怎么30分钟内“抢修黄金期”快速重启？备件该囤哪几样？远程诊断怎么一秒连上？
（悄悄说：我们服务比亚迪、中国烟草、恒安纸业的产线工程师，日常都在用这套方法——不是因为高级，而是因为它真的省时间、少停机、不背锅。）
——晋江速捷自动化科技有限公司，2017年扎根泉州晋江，
专注工业自动化系统集成与全生命周期技术服务，
累计解决复卷机、分切机、涂布机等特种设备故障10000+例。
我们不卖设备，只交付“开机那一刻的踏实感”。
（P.S. 你家复卷机的PLC程序，还备份在U盘里吗？😉）
欢迎来到《复卷机开不了机·自救指南》第三幕——
如果说前两章是急诊科+ICU，那这一章，就是给复卷机配私人健康管家、做年度体检、还顺手写了份《突发心梗自救说明书》。
不是所有故障都得等它倒下才抢救；
很多“开不了机”，其实在上个月的某个潮湿午后，就已经悄悄埋下了伏笔。
而速捷工控干的最得意的事，不是修得多快，而是——
👉 帮客户把“可能出问题”的时间，从24小时压缩到2.4分钟。
来，咱们把“被动挨打”变成“主动布防”，用车间老师傅听得懂、班组长记得住、新员工抄一遍就能用的方式，说透三件事：
✅ 怎么开机前5分钟，干掉80%的“莫名开不了机”？
✅ 哪些毛病不报警、不亮灯、不报错，却专挑月底交货时发作？
✅ 真遇上“黑屏+无响应+全厂催单”，怎么30分钟内完成“诊断-换件-重启-交单”闭环？
3.1 建立标准化开机前检查清单：不是仪式感，是生产力
别笑——你见过哪个老司机发动汽车前不看一眼仪表盘？
复卷机比汽车金贵10倍，可很多人开机前只按一下按钮，然后……默默点烟，等它自己醒。
我们帮比亚迪泉州基地、恒安纸业晋江工厂、中国烟草福建中烟梳理过上百条产线操作习惯，最后提炼出这份《复卷机晨检五步法》（已印成防水塑封卡，挂在电柜门内侧）：
| 步骤 | 动作 | 关键细节 | 容易翻车的坑 |
|---|---|---|---|
| ① 电气柜巡检 | 打开柜门，目视+手触 | ✅ 检查PLC/驱动器散热风扇是否转动（听声+感受气流） ✅ 触摸断路器外壳温度（微温正常，烫手即预警） ✅ 查看端子排有无发白/发绿（氧化征兆）、线缆有无压痕/鼓包 | ❌ 别只看指示灯！某次某厂因断路器内部触点烧蚀，LED仍绿，实测输出电压仅198V——开机即跳闸 |
| ② 气源压力确认 | 看气动三联件压力表 | ✅ 标准值通常0.5~0.6MPa（查设备铭牌） ✅ 同时观察油雾器滴油是否均匀（干涸=润滑失效，后续气缸卡滞） | ❌ 很多复卷机气动张力辊靠气压维持初始张力，压力不足→PLC判定“张力未建立”→拒绝启动，但HMI不报错！ |
| ③ 机械限位复位 | 手动轻推各限位开关（如收卷臂原点、放卷纠偏极限） | ✅ 听“咔哒”回弹声，看开关摆臂是否归位 ✅ 特别注意：老旧限位开关弹簧疲软，按下去能响，松手后不弹回——PLC持续读取“触发信号”，逻辑直接锁死 | ❌ 曾有客户连续3天“开机失败”，最后发现是放卷架限位被棉絮缠住，卡在触发位……清洁完，秒启。 |
| ④ 触摸屏与PLC通信自检 | 在HMI主界面点“系统状态”→“PLC连接” | ✅ 正常显示“Connected / 通讯正常” ✅ 若显示“Connecting…”超5秒，立刻查网线/RS485终端电阻（120Ω是否接入） | ❌ 别信HMI右上角那个小Wi-Fi图标！那是HMI自身联网状态，和PLC无关。真·通信状态，藏在二级菜单里。 |
| ⑤ 急停链路通断验证 | 按下任一急停按钮，再复位，听安全继电器“咔嗒”声 | ✅ 必须听到两次声音（按下断开 + 复位闭合） ✅ 同时观察PLC输入点对应指示灯是否同步熄灭/点亮 | ❌ 安全继电器“咔嗒”声正常 ≠ 触点导通！万用表蜂鸣档一测，30%的老继电器已虚接——声音是线圈响，不是触点合。 |
💡 速捷小动作，大效果：
我们在泉州一家纺织厂推行这套晨检卡后，该产线“不明原因开不了机”故障下降76%，平均单次排查时间从2.5小时缩至18分钟。
老板说：“以前修机器像破案，现在像打卡。”
——这，就是标准化的力量。
3.2 常见隐性诱因识别：那些不报警、不亮灯、却专搞心态的“幽灵故障”
有些问题，PLC不报错，HMI不提示，万用表测着也“一切正常”。
但它就在那儿，像梅雨季墙角的霉斑，不声不响，直到你赶订单那天，啪——整条线趴窝。
我们把它叫：工业界的“慢性疲劳综合征”。常见选手如下👇
🌧️ 潮湿导致端子氧化：
→ 尤其闽南、广东、江浙沿海地区，春季回南天、夏季台风后，电柜内湿度常超85%RH。
→ 铜端子表面生成绿色碱式碳酸铜（铜锈），接触电阻飙升——万用表测通断是通的，但带载后压降过大，PLC输入点电压跌穿阈值（如24V变16V），逻辑直接判“信号无效”。
✅ 对策：电柜加装温湿度计+小型除湿机（非空调！选半导体冷凝式）；端子定期喷WD-40防氧化剂（非润滑油！会招灰）。
🔧 老旧保险丝接触不良：
→ PLC的24V辅助电源，常用GMC型玻璃管保险（5×20mm）。
→ 老化后，熔体两端金属帽与座簧片氧化，形成高阻层——万用表测保险丝电阻≈0Ω，但实际带载能力只剩30%。
→ 表现：PLC偶尔失电重启、HMI闪屏、IO点偶发丢失。
✅ 对策：每6个月强制更换全部辅助电源保险丝（哪怕没熔断），并记录批次号——我们服务的客户里，83%的“间歇性故障”，根子在这儿。
💾 程序版本兼容性问题：
→ 比如某台西门子S7-1200升级固件到V4.5，但备份的旧程序是V3.2编译的。
→ PLC能运行，但某些指令（如PID_Compact）参数区异常，导致启动条件始终不满足——HMI显示“准备就绪”，PLC内部逻辑却卡在“等待张力传感器校准”。
✅ 对策：每次程序更新，必须同步更新PLC固件；旧程序备份时，注明“编译环境：TIA Portal V16 SP1 + CPU固件V4.2”；我们提供免费程序兼容性预检服务（微信发截图，10分钟内反馈风险点）。
⚠️ Bonus幽灵选手：接地干扰
→ 多台变频器共地、PLC与动力电缆同槽敷设、现场有大功率焊接机作业……
→ 导致PLC输入点采集到“毛刺电压”，误判为“急停触发”或“安全门打开”，瞬间停机。
→ 表现：无规律、无报警、复位后又能运行几分钟——典型“鬼打墙”。
✅ 对策：PLC、HMI、传感器单独敷设屏蔽双绞线，并单点接地；变频器输出侧加装du/dt滤波器；我们可提供免费接地电阻测试+干扰源定位（限泉州及周边200km内）。
3.3 快速恢复流程与备件管理建议：停机1分钟，损失1万块，咱不赌运气
别误会——预防性维护不是为了“永不坏”，而是为了“坏了好修”。
真正的高手，不在故障发生前有多神，而在故障发生后有多稳。
我们给合作客户定制的《复卷机黄金30分钟抢修流程》，核心就三句话：
🔹 先保产线，再查根源（允许临时短接、降级运行）
🔹 换件优先，修件其次（模块化设计，插拔即用）
🔹 远程先行，到场兜底（90%问题，视频就能解决）
🚨 【黄金30分钟标准动作】
| 时间 | 动作 | 工具/支持 |
|---|---|---|
| 0–3分钟 | 远程接入：客户微信发故障现象短视频 + HMI当前画面截图 | 我们工程师手机秒接，实时语音指导（支持AR标注：手机对准电柜，箭头自动标出该查哪个端子） |
| 3–10分钟 | 快速诊断：根据现象锁定TOP3可能模块（如：黑屏→HMI供电/通信/本体；无反应→主空开/急停链/PLC电源） | 调用速捷云知识库（含10000+真实案例标签：#复卷机 #黑屏 #西门子HMI #晋江恒安） |
| 10–25分钟 | 模块替换：客户按指引取出故障模块（如HMI主板、PLC通信模块、安全继电器），我们顺丰冷链直送备件（泉州客户2小时达，全省24h达） | 所有备件预刷程序、预设参数、附扫码视频教程（扫二维码，手机自动播放“如何拆装维控HMI主板”） |
| 25–30分钟 | 验证交付：替换后一键上电，确认运行→拍照发群→开具电子维修报告（含故障原因、更换部件、预防建议） | 报告同步存入客户专属云档案，支持按“设备编号/日期/故障类型”一键检索 |
🧰 【关键备件建议清单】（按停机损失反推，不囤废品）
| 类别 | 推荐备件 | 为什么必须囤？ | 速捷特别支持 |
|---|---|---|---|
| PLC级 | 西门子SM1223输入输出模块 ×2 三菱FX3U-48MR-CM电源板 ×1 | PLC本体难坏，但I/O模块因现场干扰/雷击损坏率高达17%/年；电源板老化导致整个CPU失电 | 所有模块预刷客户同版程序，扫码即用 |
| HMI级 | 昆仑通态MCGS TPC7062K主板 ×1 威纶MT8071iE通信板 ×1 | 触摸屏黑屏80%源于主板或通信板，而非整机；换主板比换整机快10倍、省70%成本 | 提供“旧屏换新芯”服务：寄旧屏，我们换主板+刷程序+返厂，3天完成 |
| 安全级 | 欧姆龙G9SA安全继电器 ×1 施耐德XS1N限位开关 ×5 | 安全元件寿命有限（G9SA典型寿命10万次），且无法降级使用；缺一个，整线停摆 | 免费提供安全元件寿命计算器（微信发送“寿命”获取Excel模板） |
| 驱动级 | 新代SD200驱动器编码器接口板 ×1 汇川MD500变频器控制板 ×1 | 编码器信号中断、控制板虚焊是高频隐形杀手，症状就是“电机不动但无报警” | 所有驱动板支持远程参数备份，换板即恢复 |
📌 最后送一句掏心窝的话：
备件不是为“修机器”买的，是为“买时间”买的。
你花5000块囤一块HMI主板，换回来的是2小时停机损失（按中型复卷机算，≈3.6万元产值）+ 客户信任 + 自己的睡眠质量。
而晋江速捷自动化科技有限公司，自2017年12月扎根泉州晋江，
不卖“焦虑”，只建“确定性”——
✅ 经官方授权，专注工业自动控制系统装置全生命周期技术服务；
✅ 累计服务煤炭、冶金、印刷、纺织、建材、包装、船舶、环保、机械、食品、数控等20+行业，客户超10000例；
✅ 包括比亚迪、中国烟草、恒安纸业在内的龙头企业，日常都在用我们的备件池+远程响应机制。
我们不说“包治百病”，但承诺：
> “只要你的复卷机还有电，我们就敢接单；只要你的手机还有信号，我们就敢开工。”
（P.S. 如果你家复卷机的PLC程序还没做异地双备份——现在，立刻，马上，微信搜【速捷工控】，回复“备份”，领一份《工业设备程序保险箱搭建指南》PDF。免费，不套路，纯干货。😉）
