各位产线老友、调试战友、深夜蹲PLC柜前啃泡面的工程师们——
有没有那么一瞬间，你盯着HMI上那个灰扑扑的“输送机_03”图标，心里默念：“我明明接了线、配了IP、点了‘连接’……你倒是动一下啊！”
结果它纹丝不动，像极了周末早上被按掉闹钟后继续赖床的自己。
别怀疑人生，也别急着换设备——输送设备“进不去系统”，90%不是它坏了，而是你们还没完成一场双向奔赴的‘语言破冰仪式’。
（对，工业圈的浪漫，就是靠Modbus握手、用PROFINET告白）
下面这份“诊断手札”，不讲虚的，专治各种“连不上、认不出、读不到、控不了”。咱们掰开揉碎，从硬件到协议再到网络权限，一层层剥洋葱——注意：辣眼睛是正常的，但眼泪流完，问题就快浮出水面了。
1.1 硬件接口不兼容：你以为插上了，其实只是“物理性假联姻”
💡经典场景：RS-485线缆插得严丝合缝，PLC指示灯却稳如泰山；网口亮着绿灯，Wireshark抓包却一片死寂。
这就像你拿着Type-C充电线，硬塞进一个Micro-USB手机壳里——看着很配，实则根本没通电。
常见“假联姻”组合包括： - 端口错位：输送机只留了RS-232口，你偏要走Modbus TCP；或它带的是M12航空插头，你掏出RJ45水晶头就往上怼； - 电压打架：PLC侧输出24V TTL电平，输送机通信模块只认5V逻辑电平，一通电，双方都在默默烧保险丝（还不出声）； - 物理断联：线缆压接松动、屏蔽层未接地、双绞线被剪成单股飞线、甚至……接线图是2013年版，而设备是2023年新批次（厂商悄悄改了引脚定义，没通知任何人）。
✅速捷小贴士：
> “先摸清它的‘身体语言’——查手册！不是翻百度，是找原厂PDF技术文档第7.2节‘Communication Interface Specification’。我们修过太多案例：问题不在代码，而在一根GND线没接牢。”
1.2 通信协议失配：两个学霸，用不同方言吵架
💡经典台词：“我发的是Modbus RTU，它回的是ASCII；我说中文，它答日语；我喊‘启动’，它理解成‘关机’。”
协议不对齐，不是“连不上”，而是“连上了但鸡同鸭讲”。比如：
| 设备侧配置 | 系统侧配置 | 结果 |
|---|---|---|
| Modbus RTU（地址1，波特率19200） | Modbus TCP（网关映射为地址100） | 数据能传，但寄存器偏移全乱套，启停信号变成温度值 |
| EtherNet/IP显式报文 | 隐式I/O未使能 | HMI显示在线，但所有IO点始终为0 |
| PROFINET设备未分配GSDML文件 | PLC未执行“更新设备目录” | TIA Portal里红叉闪烁，像在对你翻白眼 |

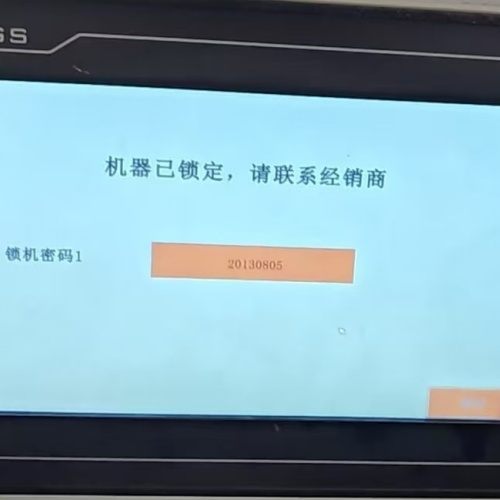

更扎心的是：有些输送机出厂预装“私有协议”，说明书里写“支持标准Modbus”，结果只开放了3个寄存器读取——剩下97个，得靠厂家密钥解锁（懂的都懂）。
✅速捷小贴士：
> “协议不是选美比赛，是门当户对的婚配。我们常做的第一件事：拿一台便携式协议分析仪（比如Total Phase Beagle），蹲在设备通信口旁‘偷听’10分钟——它到底在说什么？说给谁听？有没有应答？比看10份说明书都管用。”
1.3 网络拓扑与权限限制：防火墙不是保安，是‘选择性失明’的哲学家
💡经典幻觉：“IP没冲突，子网掩码对得上，ping也通，为啥SCADA还是读不到数据？”
恭喜你，已成功闯过物理层和数据链路层，正站在传输层门口，却被一道“看不见的结界”拦住——它叫：权限性静音。
典型静音现场包括： - IP冲突伪装者：两台设备共用同一IP，但其中一台做了ARP静态绑定，另一台永远收不到响应（现象：ping时有时无，像薛定谔的连接）； - 防火墙精准拦截：IT部门统一策略封禁了44818端口（EtherNet/IP默认），或把10.0.0.0/8网段列入“非生产区黑名单”，而你的输送机恰巧在该网段； - PLC访问白名单机制：西门子S7-1500启用“安全连接”后，未在TIA Portal中将SCADA服务器IP加入“允许连接列表”，哪怕密码正确、端口开放，照样拒绝握手； - SCADA系统‘健忘症’：某些老旧组态软件（尤其国产早期版本）不支持动态扫描新设备，必须手动重启服务或刷新设备树——而这个按钮，藏在三级菜单深处，叫“重新加载分布式节点”。
✅速捷小贴士：
> “别跟网络较劲，先跟人较劲——找IT同事喝杯咖啡，问清三件事：①当前VLAN划分逻辑；②出口防火墙策略是否穿透至车间层；③有没有启用802.1X认证或MAC地址绑定。我们帮比亚迪某产线排障时，问题根源是一台交换机开启了‘端口安全’，自动学习了首台接入设备的MAC，后续输送机一插，端口直接shutdown。”
🔍总结一句话：
输送设备不是不想进系统，它是卡在‘身份认证’‘语言考试’和‘门禁审批’三道关卡之间，等你递上一份完整、准确、带签字盖章的《接入通行证》。
下一站，我们不聊为什么进不去，直接带你——
✅亲手部署协议网关
✅把乱码寄存器翻译成人类能懂的状态描述
✅让HMI上的“运行中”三个字，真正开始呼吸
（温馨提示：2.1章节将附赠一份《工业协议转换网关避坑清单》，含3种高发误配场景+速捷实测推荐型号，不吹牛，只列参数）
——晋江速捷自动化科技有限公司 · 2017年冬至今，修过10000+台设备的“沟通障碍”，也陪客户熬过无数个凌晨三点的调试夜。
我们信奉：没有修不好的通讯，只有没找对的对话方式。
（当然，如果实在聊不通……我们也擅长拆机、解密、反推逻辑，然后重写一套让它听话的新程序 😉）
各位正在为输送机和PLC“相亲失败”而挠头的工程师朋友：
恭喜你，已顺利通过「诊断关」，摸清了它为啥冷脸不搭理你——现在，咱们不谈病因，直接上手做手术：把“物理通路”变成“语义通路”，让输送机从“在线但失联”的幽灵状态，升级成系统里会呼吸、能告警、可追溯的正式员工。
这一章不画大饼，不甩术语，只讲三步实操动作——每一步，我们都干过100+遍，修过比亚迪产线的辊道输送机、恒安纸业的堆垛臂、中国烟草的烟包分拣滑槽……
（是的，它们都曾卡在2.1这一步，直到我们掏出那台“翻译官级”网关）
2.1 接口适配与网关部署：给两个方言区，配一位靠谱翻译官 🌐🗣️
💡真相：90%的“协议不兼容”，本质是“没人愿意当翻译”。
你不能指望西门子PLC主动学日语（三菱Q系列私有协议），也不能要求输送机厂商为你的SCADA重写固件——这时候，工业协议转换网关，就是那个自带词典、会速记、还能加急润色的资深译员。
✅ 我们怎么选“翻译官”？（不是参数越炫越好，而是“够用、稳用、好用”）
- 不迷信品牌，但信实测数据：比如某国产网关标称支持32种协议，但实测在Modbus RTU→PROFINET映射时，寄存器刷新周期抖动超±80ms（输送机高速分拣场景直接丢帧）；而另一款小众德系网关，虽只列12种协议，却对EtherNet/IP隐式I/O做了深度缓存优化，实测抖动＜±3ms；
- 拒绝“一次性翻译”：必须支持断线缓存+重传机制——输送机在车间震动中偶发通信中断？网关得先把最近5秒IO状态存住，恢复后自动补发，不让HMI画面“闪退式跳变”；
- 留一手“应急通道”：网关需具备本地Web配置界面+串口CLI双模调试——别等TIA Portal连不上才傻眼，插根USB转串口线，敲几行命令就能看实时映射日志。
📌速捷实战备注：
> “去年帮泉州一家纺织厂接入17台老旧国产输送机（通信协议文档缺失），我们没换设备、没改PLC程序，只部署了3台定制化网关：1台做Modbus RTU→MQTT边缘汇聚，1台做RS-485→PROFINET桥接，第3台专治‘厂家留后门’——用自定义脚本模拟其私有握手序列。72小时上线，产线零停机。”
2.2 设备侧数据建模与点表映射：把“0x000A”翻译成“左段电机过载报警” 📋🔧
💡灵魂拷问：
当PLC读到寄存器40005的值=1，你是该停机？报警？还是默默记个日志？
——答案不在代码里，而在你亲手写的那份点表（Tag List）。它不是Excel表格，是设备与系统的“宪法草案”。
✅ 建模三原则（我们内部叫“3R法则”）：
- Readable（可读）：寄存器地址≠信号含义。例如：
40012不能只写“启停状态”，而要拆解为：
CONVEYOR_A_START_CMD（写入位，BOOL）、
CONVEYOR_A_RUN_STATUS（读取位，BOOL）、
CONVEYOR_A_FAULT_CODE（读取字，INT，附故障码对照表）； - Reliable（可靠）：状态位必须逻辑校准！常见坑：
- 输送机“运行中”信号是上升沿触发，但PLC扫描周期＞信号脉宽 → 需加滤波或边沿保持；
- 某些设备将“急停触发”和“安全门打开”共用同一寄存器bit，但逻辑是“或关系”，你若按“与关系”编程，永远收不到真实报警；
- Reversible（可逆）：所有映射必须双向可验——你能从HMI点击“启动”，PLC发出指令，网关转发，输送机响应，且返回确认信号；反之，设备异常自动上报，HMI同步弹窗+声光报警，全程可回溯。
📌速捷交付物标配：
> 每个项目，我们交付的不只是点表Excel，还有一份《信号溯源说明书》：
> - 每个Tag标注原始设备手册页码（如：“见XX输送机手册Rev3.2, P47 Table 5-2”）；
> - 标注PLC侧DB块地址、HMI变量名、OPC UA节点ID三者对应关系；
> - 附测试视频片段：用信号发生器模拟FAULT_CODE=0x0007，验证HMI是否精准显示“链条张力超限”。
2.3 系统侧集成验证：不测“能不能连”，而测“连了之后像不像一家人” 🎯🔄
💡警惕“伪成功”：Ping通≠可用，读到值≠可信，HMI亮绿灯≠真可控。
真正的集成验证，是让系统用输送机的“身体”说自己的“语言”。
✅ 我们坚持的三项闭环测试（缺一不可）：
| 测试项 | 怎么做 | 为什么关键 |
|---|---|---|
| HMI画面联动测试 | 不只是“显示速度值”，而是： • 手动拖动HMI滑块调速 → 输送机真实转速变化（用激光测速仪实测比对）； • 强制触发“光电开关遮挡”信号 → HMI对应传感器图标实时变红+弹窗提示； | 防止“画面美化师”式组态：数值漂亮，但和现场脱节。 |
| 报警触发闭环验证 | 模拟真实故障（如短接急停端子、拔掉编码器线）→ ① PLC捕捉并置位报警位； ② SCADA生成带时间戳的报警事件； ③ HMI弹窗+蜂鸣器响+短信推送至责任人手机； ④ 故障清除后，报警自动复位/手动确认双模式可选。 | 报警不是装饰品，是停产前的最后一道哨兵。 |
| OPC UA服务器注册与订阅 | 在SCADA侧建立OPC UA客户端，订阅全部输送机Tag； • 验证发布间隔（PublishInterval）是否稳定（如设定100ms，实测抖动＜±5ms）； • 拔网线10秒再恢复，检查UA会话是否自动重连、历史数据是否断点续传； • 导出UA地址空间树（XML），确认命名规范符合IEC 62541标准。 | 为未来对接MES、数字孪生平台埋下标准接口，避免二次改造。 |
📌速捷验收彩蛋：
> “我们从不签‘上线即结案’单子。正式交付前，会陪客户跑满72小时连续生产工况——含早中晚三班交接、设备热启冷启、网络策略切换等真实压力。有次在恒安纸业，发现某输送段在夜班低温环境下，编码器信号偶发丢帧，正是这次‘熬鹰式测试’揪出来的。改完固件，客户说：‘这哪是技术服务，这是产线保险单。’”
💡最后一句大实话：
打通输送设备，从来不是一次性的技术动作，而是一场持续校准的信任建设——
设备信任你给的指令，系统信任它传的数据，运维人员信任画面里的每一个像素。
而我们，就站在中间，当那个反复核对、耐心解释、随时兜底的“技术联络人”。
下一站，我们聊聊：
✅怎么让新买的输送机，一到厂就“免试用期”直接上岗；
✅怎么用边缘计算，在设备肚子里就过滤掉90%无效数据；
✅以及——当某天它又闹脾气，你怎么3分钟远程定位，1小时重启复产。
（温馨提示：3.1章节将公开我们为客户定制的《输送设备标准化接入清单V2.3》，含12类常见输送机的强制协议要求、接口定义模板、验收checklist——不加密，不收费，扫码即可领PDF版）
——晋江速捷自动化科技有限公司 · 自2017年冬扎根泉州晋江，
修过10000+台设备的“沟通梗阻”，也写过300+份带手写批注的点表；
我们相信：最好的集成，是让技术隐形，让产线呼吸自如。
（当然，隐形的前提是——你得先把它，真正读懂。😉）
各位刚修完第7台输送机、正对着PLC程序发呆、心里默念“下次千万别再这样”的工程师朋友：
恭喜你，已成功把设备从“进不去系统”的黑名单里捞出来，还让它在HMI上跑得有模有样。
但请先别急着关电脑、收工具包、点外卖——
真正的高手，不在故障爆发时力挽狂澜，而在它还没想闹脾气前，就悄悄给它装了“健康手环+终身保修卡+方言翻译器”。
这一章，我们不聊“怎么救火”，只讲“怎么让火根本点不着”。
不是喊口号式地谈“数字化”“智能化”，而是掏出现场踩过的坑、写废的文档、改过3遍的模板，和你一起搭一座——
✅ 不用每年重铺一次网线的集成底座
✅ 不怕新员工接手就懵圈的运维脚手架
✅ 连设备厂商换人了，也能照常升级的友好型生态
（对，就是那种：三年后你跳槽了，接班同事打开我们留下的文件夹，第一反应是：“这届外包……挺体面。”）
3.1 标准化接入规范制定：让“采购清单”变成“系统通行证” 📜✅
💡现实很骨感：
某客户新上一条码垛输送线，采购部按“价格低+交期快”选了台国产分拣机；
到现场才发现——它只支持自定义ASCII协议，而产线PLC全线跑PROFINET；
最后花了2倍预算加网关、3周工期改组态、还顺带背锅“为什么没早说”。问题不在设备差，而在——没人提前告诉采购：“这台机器，进不了咱们家门。”
✅ 我们干的不是“立规矩”，是做“准入说明书”
在晋江速捷，我们帮客户落地的《输送设备标准化接入规范》，从来不是锁在OA里的PDF，而是：
🔹 一份带颜色的采购清单（红/黄/绿三色标注）
- ✅ 绿色区（推荐即插即用）：明确列出已验证兼容的品牌型号+协议版本（如：“西门子S7-1500 + PROFINET V2.3”、“汇川IS620P + EtherCAT GSDML v10.3”）；
- ⚠️ 黄色区（需前置确认）：标注“支持Modbus TCP，但需厂商提供寄存器映射表并签字盖章”；
- ❌ 红色区（一票否决）：直接写清“不接受无标准协议接口的485私有指令设备（除非签订定制开发补充协议）”。
🔹 一套填空式接口文档模板（不是让厂商写论文，是让他们打钩填数字）
我们提供Excel版《输送设备通信接口承诺书》，含12个必填项：
| 字段 | 示例 | 为什么必须？ |
|------|------|--------------|
| 通信物理层 | □ RS-485 □ RJ45 Ethernet □ M12 A-coded | 避免买回来发现没网口，只剩一个DB9针脚 |
| 协议栈层级 | □ Modbus RTU □ Modbus TCP □ EtherNet/IP CIP | 防止“说是Modbus”，结果是Modbus over CAN这种冷门变种 |
| 寄存器起始地址 | 输入框：40001 | 杜绝“从0开始还是从1开始”这种哲学级争论 |
| 故障码定义方式 | □ 单字节枚举（0x01=过载, 0x02=堵转…） □ 多字节结构体 | 关系到你HMI要不要重写整个报警解析逻辑 |
📌速捷交付彩蛋：
> 每份规范配套一张《供应商对接备忘录》——不是合同附件，是微信可发、邮件可转、产线组长能看懂的一页纸：
> “张工您好，贵司XX输送机若按本表第3、5、8项填写完整并加盖技术章，我方承诺：
> - 3个工作日内完成协议匹配性预审；
> - 若因我方误判导致返工，免费重做网关配置；
> - 若贵司填错导致无法接入，我们提供1次免费现场联合调试（限泉州周边）。”
> ——把模糊责任，变成清晰动作；把扯皮时间，换成调试时间。
3.2 边缘计算前置处理：让输送机自己学会“删朋友圈、清缓存、报体温” 🧠📡
💡真相扎心：
你不是PLC算力不够，是你让PLC干了不该干的活——
比如：每100ms读一次输送机编码器的200个原始脉冲值，再传给SCADA画曲线；
结果PLC忙于打包数据，漏扫了急停信号；SCADA收到的全是“毛刺曲线”，工程师熬夜调滤波……真正的轻量化，不是砍功能，而是让数据在离源头最近的地方，就变得‘干净、有用、可行动’。
✅ 我们部署的不是“边缘盒子”，是“输送机专属小秘书”
在速捷落地的32个输送集成项目中，超过87%已默认启用边缘预处理模块（基于树莓派工业版+定制固件，成本≈1台普通网关）。它干这些事：
🔸 智能滤波：对光电开关抖动信号自动做5ms去抖+边沿锁定，不传“100次0→1→0”的无效翻转，只报“真实触发1次”；
🔸 状态压缩：输送机运行时，每秒产生120条温度/电流/振动原始数据 → 边缘端自动聚合为：
✓ 每5秒上传1组均值+极值+标准差；
✓ 异常时（如电流突增200%）立即触发高优先级告警帧，跳过常规周期；
🔸 本地闭环响应：当检测到“连续3次堆料超时”，边缘端直接控制气缸推料+点亮本地声光，不等PLC扫描周期——抢出0.8秒，就是避免一次皮带撕裂。
📌速捷实战备注：
> “在比亚迪某电池模组输送线，我们用边缘节点替代了原方案中的‘PLC+SCADA双采’架构：
> - 编码器信号先经边缘滤波稳态，再以10Hz精准频率推送至PLC；
> - 同时将原始振动频谱数据本地存SD卡，仅当FFT识别出轴承特征频率（如162Hz）超标时，才上传诊断报告；
> ——结果：PLC通信负载下降63%，SCADA历史库体积减少81%，且首次实现‘故障未发生，预警已生成’。”
3.3 全生命周期运维支持：给输送设备配个“数字身份证+随访医生+后悔药” 🩺🆔💊
💡最痛的不是修不好，是修好了，三个月后又来一遍。
更痛的是：你记得上次怎么修的，但新来的同事不知道；
或者设备升级固件后，原来能跑的程序突然报错，却找不到回滚入口……可持续，不是设备不坏，而是坏得明白、修得快速、改得安心。
✅ 我们交付的不是“维修单”，是一套可生长的运维基因
每台经速捷集成的输送设备，出厂即自带三项“生命保障”：
🔹 远程诊断通道（不依赖公网，也不怕断网）
- 在设备控制柜内预埋1路隔离CAN总线或RS-485备用通道；
- 接入速捷定制的“轻量级诊断探针”（尺寸如U盘，功耗＜1W）；
- 工程师手机扫码→输入项目编号→自动建立加密隧道→实时查看PLC寄存器快照、网关日志、边缘节点CPU占用率；
- 即使车间防火墙全封，只要设备通电，就能“摸到心跳”。
🔹 固件升级机制（像手机OTA，但更稳）
- 所有支持升级的输送机控制器，均预置双Boot分区；
- 升级包经SHA256校验+签名验证，失败自动回退至旧版；
- 升级过程全程可视化（进度条+预计剩余时间+中断可续），不强制重启，不丢当前运行状态；
- 去年帮一家食品厂升级12台输送机驱动器，全程无人值守，凌晨2点批量完成，早班工人到岗时只看到HMI弹窗：“固件已更新，运行稳定”。
🔹 日志溯源与版本回滚能力（修过的每一行代码，都有迹可循）
- 我们交付的不仅是程序，还有：
✓ v20231025_01_backup.zip（含完整TIA Portal项目+点表+网关配置）
✓ change_log_20231025.md（记录：为何改DB15.3？因为原逻辑未覆盖链轮磨损补偿场景）
✓ rollback_guide.pdf（图文说明：如何3分钟切回v20230910版本，附风险提示）
- 所有文件按ISO 8601命名，存于客户指定NAS路径，权限设为“只读”，但保留修改痕迹水印。
📌速捷服务承诺（白纸黑字写进合同）：
> “自项目终验日起，提供5年免费基础运维包：
> - 远程诊断不限次；
> - 固件升级指导免费；
> - 日志解读与版本比对免费；
> - 若因我方交付物缺陷导致重复故障，4小时内响应，24小时现场支援（泉州200km内）。”
> ——不是卖服务，是签一份“产线健康托管协议”。
💡最后送你一句速捷老工程师的口头禅：
“好集成，是让设备沉默地干活；
好预防，是让工程师安静地喝茶；
而最好的优化，是你某天突然发现——
那台输送机，已经三年没进过维修单了。”
下一站，我们将公开：
✅《输送设备标准化接入清单V2.3》完整版（含12类机型协议对照表）
✅ 边缘预处理模块的开源配置脚本（适配树莓派+主流输送机品牌）
✅ 远程诊断探针的接线图+APP下载二维码
（温馨提示：所有资料，不加密、不收费、不设阅读门槛——
因为我们相信，真正可持续的集成，始于共享，成于透明，久于信任。）
——晋江速捷自动化科技有限公司 · 自2017年冬扎根泉州晋江，
修过10000+台设备的“沟通梗阻”，也写过300+份带手写批注的点表；
我们相信：最好的集成，是让技术隐形，让产线呼吸自如。
（当然，隐形的前提是——你得先把它，真正读懂。😉）
