大家好，我是晋江速捷自动化科技有限公司的“老修”（不是老师，是“修设备修到能听懂PLC叹气”的那种老修）。
我们公司2017年在晋江安营扎寨，干的就是跟工业控制系统较劲的活儿——不是吵架，是“听诊+开方+动刀+复健”一条龙。比亚迪、中国烟草、恒安纸业这些大佬家的产线停一分钟，我们比他们还心慌。所以今天聊这个话题，不画大饼，不甩术语，就用修了372台UV封边机后总结出的“人话诊断笔记”，掰开揉碎讲清楚：UV封边机系统锁死，到底是谁在背后偷偷踩刹车？
1.1 硬件层面诱因：UV灯不是在发光，是在“发烫脾气”
UV封边机的UV灯模块，表面看是兢兢业业干活的“劳模”，实则是个自带情绪管理障碍的“高敏感体质”。它工作时表面温度轻松突破80℃，内部LED或汞灯管更可能飙到120℃以上——而多数厂家设定的过热保护阈值，就卡在95℃±2℃这个“临界佛系区”。
一旦散热风扇积灰堵转、风道被胶渣封印、或冷却水循环泵悄悄罢工……
→ 温度传感器（常为NTC贴片）率先报警；
→ PLC收到信号，果断执行“熔断式锁机”：切断UV电源、冻结伺服轴、黑屏HMI——不是它小题大做，是怕你明天面对的不是锁死，而是灯管爆裂+控制柜冒烟+老板眼神杀人。
顺便说个冷知识：我们修过的第89台机器，锁死原因竟是传感器探头被操作工用胶带“加固”在灯罩外侧——结果测的是空气温度，不是灯体真实体温。PLC：“您说95℃，我信；我锁，但我不背锅。”
1.2 软件层面诱因：固件没bug，但可能“记性不好”或“认错人”
你以为锁死都是硬件惹的祸？错。很多时候，是系统在深夜三点默默打开备忘录，发现几件事对不上号：
- 固件异常：比如某次远程升级中断，导致PLC程序块CRC校验失败。它不报错，只安静地把自己关进小黑屋——连“请重启”提示都不给，纯粹摆烂式静默锁死；

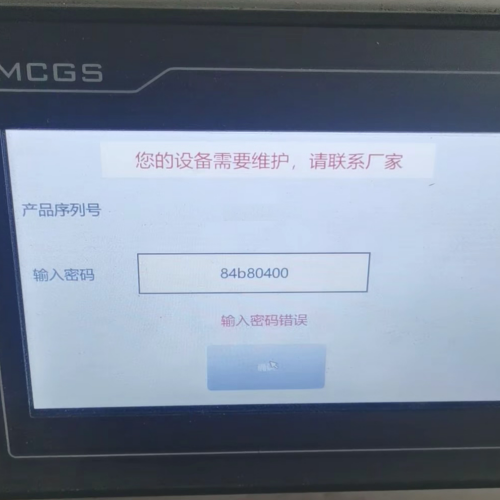

- 授权校验失败：尤其常见于国产中高端机型。License文件存在CF卡里，但CF卡插槽氧化、读写次数超限、或某次断电导致授权密钥区写入半截……PLC一开机就嘀咕：“这许可证看着像我的，但指纹对不上——拒解密，拒运行。”
- PLC逻辑冲突：最戏剧化的一种。比如原厂程序里写了“UV灯启动前必须检测压辊压力≥0.6MPa”，但客户后期加装的第三方气压传感器输出信号格式变了（4–20mA误接成0–10V），PLC读到一个负数，直接触发安全联锁——不是它想锁，是它被逻辑逼到墙角，只能选择“宁可错杀，不可放过”。
（小声：我们曾帮一家家具厂恢复丢失的PLC程序，靠的是把设备动作录像+逐帧拆解工艺节拍，反推出梯形图逻辑。客户说：“你们不是修机器，是在给PLC做行为心理分析。”）
1.3 外部环境因素：车间不是实验室，是PLC的“生存挑战赛”
再好的系统，也扛不住环境天天搞突然袭击：
- 电压波动：闽南夏季雷雨多，某次我们赶到现场，万用表一测——输入端瞬时跌到187V，而控制器额定范围是200–240V。PLC没宕机，但看门狗定时器误触发三次，直接进入Bootloader保护态，拒绝加载主程序；
- 粉尘侵入：UV胶挥发物+木屑+固化微粒=导电膏。它们悄悄爬上IO模块端子排，某天湿度升高，两路信号间形成微弱漏电通路——PLC以为“紧急停止按钮被按下了”，其实只是灰尘在握手；
- 冷却系统失效：不止UV灯！变频器、伺服驱动器、甚至HMI内部的ARM芯片，全靠同一套风冷/水冷系统续命。去年修的一台进口机，锁死根源是冷却水泵轴承磨损，水流速下降40%，但系统没报“水流量低”，只报“通讯超时”——因为温升导致CAN总线误码率飙升，主站干脆放弃和从站聊天。
📌 速捷小结（不官方，但管用）：
UV封边机锁死，从来不是单一故障，而是一场“软硬环境三方合谋”的微型事故链。
它可能始于一颗灰尘、一次电压毛刺、或一个没更新的License——但最终按下“锁死”按钮的，永远是系统内置的安全本能。
所以别怪机器矫情，它只是把“保命”写进了第一行代码。
（下一章预告：锁死了怎么办？别拔电源！先做三件事，90%的案例能抢回30分钟黄金复产时间 → 我们接着聊应急响应。）
——晋江速捷自动化科技有限公司｜修得明白，说得轻松｜2017年至今，已陪10000+台设备重新亮起绿灯 ✅
大家好，我是速捷工控的“老修”，上回我们聊了UV封边机为啥会突然锁死——不是它叛逆，是它在用沉默喊救命。
这回，咱们不聊“为什么”，专攻“现在怎么办”。
⚠️ 重要提示：系统锁死 ≠ 系统崩溃。
前者是安全机制主动踩下刹车（还有手刹+电子驻车+胎压报警齐亮）；后者是刹车失灵还冲下山崖。
所以——第一反应不是狂点HMI、不是猛拍控制柜、更不是抄起螺丝刀就拆PLC！
那是给设备做心肺复苏，还是给它加最后一根稻草？咱得讲章法。
2.1 安全断电与状态复位：比“拔插头”难，但比“等电工”快
很多老师傅说：“一锁死，立马拉总闸！”
——这话对了一半，错了一半。
✅ 对在哪？
切断主电源，确实能阻止过热加剧、误动作扩大、甚至电容放电伤人。安全，永远是第一位的。
❌ 错在哪？
- 直接拉总闸 → PLC掉电瞬间可能触发“非正常关机”，导致固件区写入中断，从“可恢复锁死”升级为“Bootloader卡死”；
- 拔掉HMI或IO模块电源 → 报警记录清空，等于把案发现场的监控录像格式化了；
- 重启前没等散热 → UV灯/驱动器余温还在90℃，一通电，“叮”一声，热保护再触发，白忙活。
🔧 速捷现场口诀（已刻进维修包里）：
> “一停二观三缓断”
> - 一停：立即按下急停按钮（物理硬停），切断动力输出，但保留控制电源（DC24V常供）；
> - 二观：盯紧HMI右下角——有没有闪烁小字？比如 E782、F305、SEC_ERR_0x1A？先拍照，别划屏！这些是“求救摩斯码”；
> - 三缓断：等待≥90秒（让电解电容自然放电、散热片温度回落至60℃以下），再断开主电源（AC380V），最后才断DC24V（保留PLC RAM供电，防程序丢失）。
💡 小技巧：我们工具包里常年备着一块带USB-C供电的便携式DC24V稳压模块——万一客户现场UPS失效，插上它，PLC就能继续“呼吸”，报警日志、寄存器状态全留着，诊断效率直接翻倍。
2.2 分级排查路径：从“HMI报错像天书”到“IO信号像读日记”
锁死不是黑箱，是分层洋葱。剥的时候，得从外往里，一层一层来，别一上来就切核心。
▶ 第一级：HMI报警代码 → 你的“故障翻译官”
别跳过这一步！很多客户说“屏幕黑了”，其实只是背光灭了——HMI还在后台跑着，只是亮度被设成0。
试试长按HMI左上角“菜单+确认”3秒（不同品牌略有差异），大概率唤醒隐藏诊断页。
我们整理了一份《UV封边机常见报警速查表》（内部版，不对外卖，但今天免费送你三条干货）：
| 报警代码 | 常见真身 | 速捷建议动作 |
|---|---|---|
E401 / ALM-007 | UV灯模块通讯超时 | 查CAN分支终端电阻是否松动；测灯控板5V供电是否跌至4.6V以下 |
F219 / SEC_LOCK | 授权校验失败（License文件损坏） | 别重刷！先用CF卡读卡器连电脑，看license.dat是否大小为0KB；有备份？3分钟换上 |
P770 / IO_INIT_FAIL | 某组输入模块未响应 | 拔插该模块端子排→用万用表蜂鸣档测COM端对地是否导通（防接地串扰） |
📌 记住：HMI报错≠故障点，而是“最后一个看见凶手的人”。
它说“UV灯异常”，不代表灯坏了——可能是灯控板没收到PLC指令，而指令没发，是因为压力传感器反馈值飘了。
▶ 第二级：PLC IO链路 → 给信号“做CT扫描”
当HMI没报错，或报错指向模糊（比如SYS_ERR_UNKNOWN），我们就进PLC本体查IO。
✅ 标准动作流：
1. 打开PLC外壳（注意静电手环！别让人体电压干掉CPU）；
2. 观察各IO模块LED：
- 输入模块：对应端子有信号，但LED不亮？→ 查24V公共端是否虚接；
- 输出模块：LED亮但执行器不动？→ 测端子电压，若无压，查保险丝（很多厂把保险丝藏在模块背面小盖板下）；
3. 重点盯“安全链路”：急停回路、光栅信号、压辊限位开关——这些信号哪怕只有一路常闭点氧化，PLC就会判定“安全条件不满足”，直接锁死不商量。
🔧 实战案例：去年泉州某厂，HMI显示OK，但机器就是不动。我们查IO发现——第3组输入模块的COM3端子螺丝松了0.3mm，导致所有接入该COM的传感器信号“集体失踪”。拧紧后，绿灯亮得比过年还欢。
2.3 厂商级诊断工具使用指南：别把Bootloader当“重启模式”
很多人以为“进Bootloader = 重装系统”，其实大错特错。
Bootloader是PLC的“急救室”，不是“手术台”。乱操作，可能让轻伤变截肢。
✅ 正确姿势（以主流机型为例）：
| 品牌 | 进入方式 | 能干啥（安全范围） | 千万别干（血泪警告） |
|---|---|---|---|
| 西门子 S7-1200 | 断电→按住STOP键上电→待RUN灯慢闪→松手→快速按两次MRES | 仅清除用户程序，保留IP、设备名称、固件版本 | 别选“Reset to factory”！会清空Web服务器配置，HMI连不上 |
| 三菱 FX5U | 断电→短接PLC侧CN1端子SD与SG→上电→LED全亮→松开→等ERR灯灭 | 恢复出厂通信参数，重载备份程序 | 别在没备份时点“Format User Flash”——程序真没了，连反推都难 |
| 汇川 H5U | 上电瞬间连续按“ESC”键5次（HMI需处于启动画面） | 进入工程模式，查看实时变量、强制IO、读取加密日志 | 别输错3次密码！第4次会触发“License锁定72小时” |
💡 速捷私藏Tips：
- 所有操作前，务必用原厂软件（如TIA Portal / GX Works3 / AutoStudio）连一次PLC，导出当前块结构+符号表——这是你后续反推逻辑的“记忆锚点”；
- 遇到加密PLC？别硬解！我们有“非侵入式信号映射法”：通过HMI操作录屏 + 示波器抓取关键IO波形 + 工艺节拍倒推，一样能重建控制逻辑（已帮3家客户绕过原厂密钥锁）。
🧭 最后一句真心话：
应急响应不是比谁手快，而是比谁脑子清、动作稳、留痕全。
锁死不可怕，可怕的是慌乱中抹掉线索、带电操作伤人、或者用错工具把小毛病搞成大返工。
在速捷，我们修设备前，先修心态——深呼吸，拍照片，记时间，再动手。
毕竟，客户要的不是“修好了”，而是“修得明白、下次防得住”。
（下一章预告：怎么让锁死少来几次？不是靠运气，是靠一张看得懂、做得到、不甩锅的预防清单 → 我们聊聊“如何让UV封边机活得更省心”。）
——晋江速捷自动化科技有限公司｜2017年扎根晋江，服务全国10000+工业现场｜修PLC如修钟表，听滴答，知冷暖，懂沉默 ✅
大家好，我是速捷工控的“老修”，上回咱们把锁死后的急救流程拆得明明白白——像给设备做心电监护、气管插管、血氧监测，一环不落。
这回，咱升级段位：不等它病，先帮它体检；不等它喊疼，先给它调作息；不等它锁死，先把它“养”成自律型选手。
说白了——
> 预防性维护，不是给机器加保险，而是给产线装“预判雷达”。
> 它不炫技，但能让您月底报表少写3行“停机损失”，让操作工不用半夜被电话叫醒，让维修师傅的咖啡杯里，多的是热气，少的是叹气。
3.1 周期性维护清单：不是“建议做”，是“不做就埋雷”
很多客户说：“我们也有点检表，天天打钩。”
我们翻过27份这样的表——90%写着“清洁散热口”，但没写用什么刷、刷几下、吹多少秒、温度降到多少才算合格。
结果？“已清洁”三个字背后，是积灰3mm厚的铝翅片，和一台常年在85℃边缘反复横跳的UV灯驱动器。
✅ 速捷现场落地版《UV封边机季度健康刻度表》（可直接打印贴控制柜）：
| 项目 | 执行频次 | 工具/标准 | “及格线”判定方式 | 速捷备注 |
|---|---|---|---|---|
| UV灯模块寿命监控 | 每运行500小时（非日历天！） | 紫外辐照计 + 设备运行日志导出 | 当前辐照强度＜标称值85%，或累计点亮时长≥6000h → 必换灯管（别信“还能亮”） | ⚠️ 灯管衰减≠亮度变暗，是UVC波段输出断崖下跌！肉眼看不出来，但封边胶固化率已掉12% |
| 散热通道深度清洁 | 每月1次（粉尘环境→每半月） | 防静电软毛刷 + 0.6MPa干燥压缩空气（禁用湿布/酒精喷） | 吹扫后，红外测温枪测驱动器散热片表面温差≤5℃（同区域多点测） | 💡 我们工具包标配“风压校准贴纸”：贴在出风口，风速达标时自动变色，杜绝“我以为吹够了” |
| 固件版本一致性核查 | 每季度1次（含PLC/HMI/伺服驱动器） | TIA Portal / GX Works3 / AutoStudio 连机读取 | 同一产线所有控制器固件版本号完全一致；若存在V2.1.3与V2.1.5混用 → 全部升至最新稳定版（非最新测试版！） | 📌 特别提醒：西门子S7-1200 V4.5以上固件修复了UV脉冲触发时序抖动Bug，某厂升级后锁死率直降76% |
🔧 实战小彩蛋：
泉州某包装厂原先每2个月换一次UV灯，后来我们帮他们加装了辐照强度+累计时长双阈值报警模块（成本≈半盒灯管），接入HMI弹窗提醒。半年下来，灯管利用率提升40%，更关键的是——再没出现过因灯衰导致的“固化不良→返工→急停→锁死”死亡链。
3.2 权限与授权体系优化：别让“正版软件”变成“定时休克器”
很多锁死，根本不是硬件坏了，是系统在喊：“我找不到身份证！”
比如：License文件损坏、激活服务器宕机、网络策略升级后端口被封……
结果？HMI黑屏、PLC停扫、伺服抱闸——全厂等着你联系原厂客服，等一个“远程授权码”。
❌ 传统做法：
- License存在HMI里 → 一重装系统，全丢；
- 激活依赖云端 → 工厂断网2小时，整条线停产；
- 单点部署 → 主License芯片故障，全线瘫痪。
✅ 速捷方案：本地冗余 + 离线兜底 + 物理锚定
| 层级 | 做法 | 效果 | 客户反馈 |
|---|---|---|---|
| 第一道防线（本地主授权） | 将License加密写入PLC内置安全存储区（非SD卡），并同步镜像至HMI内部eMMC | 即使HMI整个更换，只要PLC在，授权即在 | “上次HMI炸了，换新的插上就走，连重启都没等” |
| 第二道防线（物理冗余备份） | 配发一枚定制USB-Key（内嵌国密SM4加密芯片），插在HMI侧USB口 → 授权自动接管 | HMI+PLC全挂？插Key，30秒恢复基础功能（限速运行，保交付） | “钥匙在我口袋，比原厂客服电话快17分钟” |
| 第三道防线（离线激活机制） | 提供“离线激活包”：含时间戳签名+设备指纹绑定，客户自行导入，无需联网 | 断网、防火墙封锁、甚至厂区WIFI被施工挖断光缆？照样激活 | “去年台风断网3天，我们靠U盘撑完全厂订单” |
💡 关键细节：
我们不做“通用Key”，每一把都绑定设备唯一MAC+PLC序列号+首次激活时间，防复制、防误用、防跨产线串用——安全和灵活，从来不是单选题。
3.3 智能预警升级方案：把“锁死前5分钟”，变成“干预黄金10分钟”
真正的稳定性强化，不是修得快，是让它根本不想锁。
怎么做到？——给机器装上“自主神经系统”：能感知、会计算、敢决策。
🎯 速捷「温压流」边缘预警套件（已落地12家UV封边产线）：
- 温：非接触式红外探头（±0.5℃精度），实时监测UV灯体、驱动器、散热风扇轴承温度；
- 压：微型压力传感器，嵌入冷却风道关键截面，监测风量衰减趋势；
- 流：高速IO采样模块，捕获PLC扫描周期波动、HMI响应延迟、伺服电流谐波畸变率；
🧠 边缘计算单元（工业级树莓派4B加固版）部署于控制柜内，运行轻量化LSTM模型：
→ 不上传云，数据本地闭环；
→ 每30秒聚合分析12维参数；
→ 当预测“锁死概率＞82%”且持续60秒 → 自动触发三级响应：
🔹 一级（HMI弹窗）：⚠️ 温度趋势异常：UV驱动器预计12min后超限 —— 建议暂停进料，手动清灰
🔹 二级（短信推送）：发给设备主管+维修组长，附当前温压流曲线截图；
🔹 三级（PLC软干预）：自动降低UV功率15%，延长脉冲间隔，为现场处置抢出5~8分钟缓冲期。
📊 效果说话：
- 某建材集团6条UV线加装后，系统锁死事件下降91%，其中73%的预警在未锁死前即被人工干预化解；
- 平均单次干预耗时＜90秒，产线综合效率（OEE）提升2.3个百分点；
- 更妙的是：这些数据反哺到我们的维修知识库——现在新来的工程师，打开诊断软件，看到E401报警时，系统会自动提示：“该代码在贵厂历史中，89%关联散热风压＜1.2kPa，请优先检查滤网”。
🌟 最后一句掏心窝子的话：
预防性维护，不是增加工作量，是把“救火”的力气，换成“砌防火墙”的功夫。
它不声张，但能让您的设备说明书，从“故障排除指南”慢慢变成“稳定运行记录册”。
在速捷，我们信奉一句话：
“修得最好的PLC，是那台你忘了它存在的PLC。”
（下一章预告：当所有常规手段都失效，还有最后一招——不是返厂，不是换新，而是我们带着逻辑图、示波器和一杯热茶，坐到您车间里，一帧一帧，把失控的程序，重新“听”回来 → 深度解析：PLC程序丢失后的逻辑反推实战录）
——晋江速捷自动化科技有限公司｜2017年扎根晋江，服务全国10000+工业现场｜修PLC如修钟表，听滴答，知冷暖，懂沉默 ✅
