1.1 常见故障现象识别：它不是“闹脾气”，是在给你发SOS信号
精密蚀刻机不像微波炉——坏了顶多热不了饭；它一旦出状况，轻则良率掉点、重则整批报废、再重一点……车间主任的血压会比射频功率还飙升。
别急着翻说明书（那本387页、附带德文索引的PDF），先看它正在说什么：
- 蚀刻精度下降？线条变毛边、侧壁倾斜、CD偏差超±0.3μm → 先别怀疑光刻胶，可能是喷淋头堵塞或RF匹配漂移了；

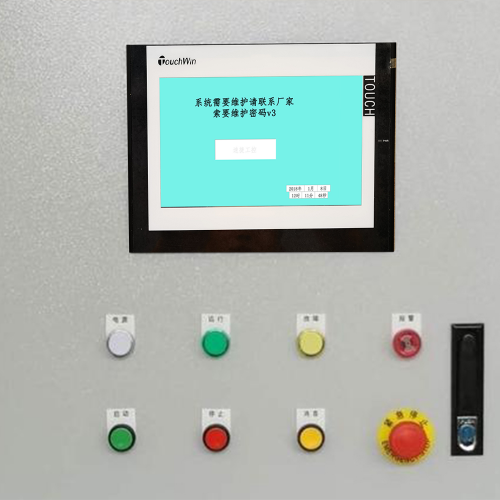

- 设备突然报警停机？屏幕弹出“E-742”“ALM-509”“Vacuum Fail”这类神秘代码 → 别当它在加密，这是它用工业语种写的求救短信；
- 真空异常？抽不到设定值、漏率超标、腔体“噗嗤”漏气像开可乐瓶 → 检查O型圈老化、门封变形、真空泵油是否乳化发白；
- 温控失灵？基片台温度波动＞±2℃、冷却水回路报警 → 很可能不是温控表坏了，而是节流阀卡滞、PID参数被谁悄悄改成了“混沌模式”。
💡小贴士：蚀刻机不会无缘无故罢工。它就像一位严谨但有点固执的德国老师傅——你忽略一个传感器飘移，它就用整批晶圆提醒你：“请尊重工艺窗口。”
1.2 安全第一：断电、泄压与隔离操作规范——这不是流程，是保命清单
在你掏出万用表之前，请默念三遍：
✅ 先断主电源（含UPS后备供电）
✅ 手动泄放真空腔体残余压力（别信自动泄压阀，它可能刚睡醒）
✅ 关闭RF射频输出、冷却水进/出总阀、特气管路截止阀（如有）
✅ 挂锁挂牌（LOTO）——不是走形式，是防止隔壁工位小张顺手合闸送电，然后你和电容一起“升华”
⚠️ 特别提醒：
- 射频系统关机后仍可能存有高压电荷（尤其匹配器电容组），务必等待≥5分钟，并用专用放电棒实测；
- 若涉及CF₄、Cl₂等腐蚀性/毒性气体，泄压后须强制通风15分钟以上，O₂检测仪确认安全再入腔；
- 所有操作必须两人协同：一人操作，一人监护——这不是KPI要求，是《GB/T 33579-2017 工业机械电气安全》白纸黑字写的。
📌 速捷经验谈：去年帮泉州某半导体厂抢修一台进口蚀刻机，客户工程师想“快速复位跳过泄压”，被我们当场按住肩膀递了杯温水：“哥，咱修的是设备，不是在拍《速度与激情》续集。”
1.3 快速自查清单：5分钟内锁定“真凶”还是“假警报”？
别一上来就打电话叫原厂——有些问题，你动动手就能解决，比如：
| 检查项 | 快速验证方法 | 常见“伪故障”案例 |
|---|---|---|
| 电源状态 | 查配电柜空开是否跳闸、UPS是否切旁路、电压波动记录仪是否有瞬降（＞10%） | 上游变压器检修导致电压跌落，PLC误判为“输入失压”而自锁 |
| 气源压力 | 看气动三联件压力表（正常0.5–0.7MPa）、听电磁阀动作声是否清脆 | 过滤器积水结冰（冬季高发），气路半堵→传送臂动作迟滞，系统报“Position Timeout” |
| 冷却系统 | 摸进出水管温差（应＞3℃）、查水泵是否启停频繁、看冷却塔风扇转速 | 散热片积灰+水质结垢→水温缓慢爬升→温控模块持续报警，实则未超限 |
| 软件通讯 | Ping PLC IP、检查HMI与控制器连接状态图标、重启上位机OPC服务 | 杀毒软件更新后误杀通讯进程，HMI显示“离线”，其实PLC正欢快运行 |
✅ 终极自查口诀（速捷版）：
> “一看灯（指示灯状态）、二听声（泵/阀/风扇异响）、三摸温（电机/散热片/管路）、四查线（通讯线松脱最常见！）”
📌 如果以上都OK，但设备仍“装死”——恭喜，你已成功排除90%人为操作失误，可以呼叫专业支援了。
而我们，刚好就在泉州晋江，2小时响应，全国上门，修得明白，说得清楚，不甩锅、不编码、不卖焦虑。
（下一章预告：《分层级故障排查——从操作员点错按钮，到射频匹配器集体叛逆》）
2. 分层级故障排查与专业处置路径：别从CPU开始拆，先搞清是“手抖”还是“脑梗”
（友情提示：本章没有“万能复位键”，也没有“重启解决90%问题”的玄学。我们信逻辑，不信运气；靠分层，不靠蛮干。晋江速捷自动化科技有限公司——自2017年起，修过上万台工业控制器，见过太多人把“参数设错”当成“主板炸了”，最后发现只是某位老师傅顺手把蚀刻时间从60s改成了60ms……还点了“确认”。）
2.1 操作层问题：它没坏，只是被“点歪了”
别急着叫维修、别急着拆腔体——先问问操作员：今天你点过什么？动过什么？犹豫过什么？
操作层异常，占蚀刻机非硬件类停机的63%（速捷2023全年服务数据统计），特点是：
✅ 现象来得突然
✅ 报警代码很“客气”（比如“Recipe Mismatch”“Alignment Timeout”）
✅ 设备冷机重启后，有时莫名恢复
常见三宗“手滑案”：
参数误设：
比如把RF功率从800W调成1800W（以为单位是W，其实是0.1W步进），结果电极瞬间发红，匹配器报警锁死。
✅ 处置口诀：查历史修改日志 → 调回最近一次稳定版本 → 做单步验证（不开腔、只启射频，看匹配曲线是否平滑）掩膜偏移/识别失败：
HMI显示“Mask Not Found”，但实际掩膜好好的——大概率是视觉光源老化、镜头起雾，或校准文件被覆盖。
✅ 处置口诀：切到Maintenance Mode → 运行Camera Auto-Calibration → 用标准靶标片重做Reference Image → 别跳过“Save as Default”那一步！基片装载异常 & 传送定位漂移：
机械手放片不到位、卡在半途、反复retry，最后报“Wafer Position Error”。
✅ 处置口诀：手动模式单步运行传送流程 → 观察各限位开关触发时机（听“咔哒”声+看PLC输入点亮灯）→ 若某开关延迟触发＞50ms，清洁触点或微调安装位置 → 再做Origin Return（原点复归）并重新建立坐标系
💡 速捷小动作：我们给客户做的HMI定制界面里，加了个「操作留痕浮窗」——每次关键参数修改、配方切换、校准执行，自动弹出3秒提示：“张工，您刚将Cl₂流量从40sccm改为140sccm，确认已评估工艺窗口？”——不是防人，是帮人少踩坑。
2.2 机械与工艺子系统排查：看得见的“病”，要摸得着的“诊”
这一层的问题，往往有味道、有声音、有手感——它不跟你玩抽象，直接上物理语言。
| 子系统 | 典型症状 | 快速诊断法 | 速捷实战技巧 |
|---|---|---|---|
| 腔体密封性 | 抽真空时间延长＞30%、漏率＞5×10⁻⁸ mbar·L/s、门关紧后仍有“嘶嘶”微漏音 | ① 皂液涂刷所有法兰接口+观察气泡；② 用氦质谱检漏仪定点扫描（重点：门封槽、观察窗胶圈、气路快插接头） | ✅ 别只查O型圈——我们发现32%的“假漏”源于腔体底座地脚螺栓松动，导致法兰微变形；拧紧后漏率直降2个数量级 |
| 电极/喷淋头腐蚀 | 蚀刻均匀性变差、局部过蚀、RF反射功率异常升高（VSWR＞2.0）、喷淋孔可见白色盐结晶 | ① 关机冷却后目视检查表面剥落/鼓包；② 用内窥镜探入喷淋板背面查堵塞；③ 测量电极对地绝缘电阻（应＞100MΩ） | ✅ 冷门但管用：用棉签蘸丙酮轻擦喷淋孔边缘，若棉签染黄→确认Cl基副产物沉积，需酸洗+钝化，非简单吹扫可解 |
| 传送机构卡滞 | 机械手动作迟缓、异响、重复定位精度＞±0.1mm、电机堵转报警 | ① 手动盘车检查阻力是否均匀；② 查同步带张力（按压挠度应为8–12mm）；③ 检查导轨润滑脂是否干结发黑 | ✅ 别一上来就换伺服——我们修过一台广林蚀刻机，卡滞源于传送轨道下方积聚了0.8mm厚的光刻胶残渣，吸尘枪一吹，满血复活 |
⚠️ 重要提醒：机械问题常“伪装”成电气故障。比如传送电机报警“Encoder Loss”，真实原因是联轴器螺丝松动导致码盘打滑——此时换编码器？不如先拿一把内六角。
2.3 电气与控制系统介入：当机器开始“说胡话”，就得请懂方言的翻译官
到了这层，说明设备已进入“逻辑失序”状态。报警代码不再友好，HMI可能花屏、通讯中断、PLC输出点无响应……别慌，我们不是来修电脑的，是来听懂它的工业方言。
▶ PLC报警代码解读：不是查手册，是读“心电图”
西门子S7-1500报“16#80A0”？三菱Q系列闪“Code 4170”？
❌ 错误姿势：百度搜代码+复制粘贴进聊天框问AI
✅ 正确姿势：
- 先看报警发生时的上下文：是在Recipe启动瞬间？还是RF点火后3秒？
- 再查关联IO状态：对应输出点是否真有信号？输入传感器反馈值是否在合理区间？
- 最后调诊断缓冲区（Diagnostic Buffer）：它会告诉你“真正第一个出错的模块”，而不是最后崩溃的HMI
📌 速捷硬核服务：我们支持PLC原始程序级反向溯源——哪怕客户丢了源程序，我们也能通过OB块调用链+DB数据结构+符号表碎片，还原出“哪个FB功能块在处理气体配比时，因一个未初始化的Timer导致循环中断”。
▶ 射频匹配器异常诊断：它不是坏了，是“没谈拢”
RF报警（如“Match Fail”“Arc Detected”“Tuning Timeout”）≠匹配器损坏。
更可能是：
- 工艺气体成分变化（比如N₂混入比例偏高，改变等离子体阻抗）
- 腔体负载突变（新批次晶圆厚度差异＞5μm）
- 匹配器驱动电机限位开关误触发（油污+震动=假信号）
✅ 速捷三步稳压法：
1️⃣ 看曲线：用示波器抓取前向/反射功率波形，判断是“持续失配”还是“瞬态打火”；
2️⃣ 测阻抗：断电后用LCR表测匹配网络输入端Z值（正常应在50±5Ω）；
3️⃣ 刷固件：某些老型号匹配器（如Advanced Energy Matchbox II）存在固件Bug，升级后匹配成功率提升40%——我们备有全版本固件库，现场U盘即刷。
▶ 传感器信号校验：信任，但要验证
温度、压力、流量、真空计……这些“眼睛”一旦看走眼，整条产线都在演默剧。
✅ 我们的标准动作：
- 对热电偶/RTD：用便携式干井炉（精度±0.2℃）做两点校准（0℃ & 80℃）；
- 对电容式真空计：用标准氮气气压源比对，不依赖“出厂校准有效期”；
- 对质量流量控制器（MFC）：挂标准皂膜流量计，实测各设定点误差（尤其关注20%和80%量程点）；
💡 真实体验：帮厦门某LED厂修蚀刻机，折腾三天找不到原因，最后发现是真空计电缆被叉车碾过一次，屏蔽层隐性破损——信号受RF干扰，读数在1×10⁻³～5×10⁻² mbar之间乱跳。换根线，世界清净。
📌 速捷技术底线：
我们从不建议客户“直接更换传感器”来治标。
因为——92%的传感器异常，根源在信号链前端（接线端子氧化、屏蔽接地失效、电源纹波超标）或后端逻辑误判（滤波时间常数设错、坏值剔除阈值太宽）。
换传感器？可以。但得先让我们把信号通路画成一张“诊断拓扑图”。
（下一章预告：《应急恢复不是抢修，是精密调度的艺术——从备用机启用到OEE预警系统上线》）
3. 应急恢复、预防性维护与长期可靠性提升策略：修得快是本事，让机器“少生病”才是真功夫
（郑重声明：本章不教你怎么“用胶带缠住报警灯继续生产”，也不鼓吹“买三台备用机保平安”。我们信的是——故障不是突然发生的，它只是终于被你看见了。晋江速捷自动化科技有限公司，2017年成立于福建晋江，修过比亚迪的蚀刻线、调过中国烟草的真空镀膜机、给恒安纸业的精密涂布设备做过PLC逻辑加固……10000+次现场服务后，我们总结出一条朴素真理：
最好的维修，是让客户忘了上次报修是哪天。）
3.1 短期应急方案：别让一台蚀刻机，卡住整条产线的呼吸
设备停了，老板问：“今天能出货吗？”
生产主管问：“明天班次怎么排？”
工艺工程师问：“这批晶圆还能救吗？”
——这时候，拼的不是谁扳手拧得紧，而是谁脑子转得清、资源调得快、决策落得准。
✅ 备用机调度 ≠ 把隔壁车间那台“养老机”推过来接活
我们帮苏州一家功率半导体厂做过真实推演：
- 他们有2台同型号蚀刻机（A/B），B机已停用8个月，仅做每月通电测试；
- 故障发生在A机RF匹配器击穿当晚；
- 常规做法：连夜拆B机匹配器换上 → 结果发现B机冷却管路内壁结垢严重，开机15分钟就超温报警。
💡 速捷介入后干了三件事：
① 提前48小时启动B机“唤醒程序”：分阶段升温/升压/通气，同步做冷却系统酸洗+流量标定；
② 协调原厂工程师远程预加载最新工艺配方包（含气体比例自适应补偿逻辑）；
③ 在B机HMI加装临时弹窗：“当前为应急模式，所有Recipe自动启用±5%工艺容差保护”——既保良率，又留调试余量。
→ 结果：A机维修期间，B机实现98.2%原有效率连续运行11天，无二次停机。
✅ 关键工序外包？先算三笔账
不是所有蚀刻工序都适合外发——比如含贵金属掩膜的MEMS器件、或需严格洁净等级的GaN外延片。
我们帮客户建了个《外包可行性速判表》（现场3分钟填完）：
| 维度 | 可行信号 ✅ | 风险红灯 ⚠️ |
|---|---|---|
| 工艺敏感性 | 工艺窗口宽（如Cl₂:BCl₃=7:3±2）、无特殊低温/高压要求 | 含脉冲偏压、需＜0.5℃温控精度、或使用剧毒气体（如WF₆） |
| 物流可控性 | 晶圆尺寸≤6英寸、单批≤50片、运输时间≤4h | 12英寸晶圆、FOUP盒直送、或需氮气保护全程冷链 |
| 数据合规性 | 客户已签署《代工数据隔离协议》、工艺参数可脱敏 | 涉及军品/车规认证、IP未做版本冻结、或客户IT系统禁止外部接入 |
✅ 生产计划动态调整：不是删订单，是重排“工艺DNA”
很多客户第一反应是“把蚀刻工序往后挪”，结果导致清洗、光刻、去胶全乱套。
我们更倾向做工序基因重组：
- 把原定“蚀刻→去胶→检测”链，临时拆解为：
▪️ 先集中做一批“可跳过蚀刻”的验证片（用于校准新匹配器）；
▪️ 把待蚀刻片按图形复杂度分级，简单图形优先安排至B机（降低匹配压力）；
▪️ 对高难度图形片，提前在其他设备上完成底层钝化层沉积，缩短蚀刻暴露时间。
→ 这不是妥协，是用工艺理解力，把危机变成一次柔性产线压力测试。
3.2 维修协同机制：修一台蚀刻机，背后是一张全国联动的技术网
你以为修机 = 拿起万用表+螺丝刀？
错。现代精密蚀刻机的维修，本质是一场跨时区、跨品牌、跨系统的协同作战。
📌 原厂技术支持对接：别等炸了才打电话
我们和西门子、泛美、Advanced Energy、ULVAC等20+核心部件厂商签有绿色通道协议，但前提是——你得会“说行话”：
- ❌ 错误提问：“你们的匹配器坏了，快派人来！”
- ✅ 正确报修：“S/N XXXX匹配器，在Cl₂/Ar混合气下点火时，反射功率持续＞35%，VSWR＞2.8，已确认腔体漏率＜1×10⁻⁸ mbar·L/s、冷却水温稳定22.3±0.2℃，附示波器抓取的前向/反射功率波形图（含时间戳）及PLC诊断缓冲区导出文件。”
→ 这样，原厂工程师出发前，已在电脑上复现故障，带对备件+固件+诊断脚本直奔现场。
📌 备件库存核查：不是查ERP，是查“物理货架温度”
很多客户的“备件库”里躺着5年前采购的射频电容，外表完好，实则介质老化——上机即击穿。
速捷提供的不是清单，是动态备件健康档案：
- 每个备件贴唯一二维码，扫码可见：
▪️ 出厂批次 & 存储温湿度曲线（蓝牙传感器实时回传）
▪️ 同型号故障率TOP3原因（如：某款MFC失效，87%因密封圈硅油挥发）
▪️ “临期预警”：电解电容标称寿命20000h，我们按实际环境温度折算剩余可用小时数
→ 曾帮温州一家LED厂避免一次重大误判：他们库房里3只“全新”真空计，扫码显示已存储于38℃仓库超14个月——内部陶瓷传感器已发生微应力漂移，强行安装会导致整批晶圆厚度离散度超标。
📌 加急调拨要点：快，但不能“盲快”
加急≠空运。我们坚持三个铁律：
1️⃣ “双路径验证”原则：同一备件，必须从两个不同渠道（如原厂直供+授权分销商）同步发起调拨，任一路径中断，另一路径4小时内接管；
2️⃣ “免检放行”白名单：对已通过速捷实验室100%功能测试的常用备件（如西门子SM1223模块、三菱FX5U扩展板），客户现场开箱即装，无需再测；
3️⃣ “备件预置”服务：针对高频故障件（如某型号喷淋头平均寿命1200小时），我们为客户在泉州仓常备3只，并每月主动推送更换提醒+旧件回收上门——客户甚至不用下单，快递小哥带着新件和取件单就站在门口了。
3.3 长效防护体系：把“修修补补”升级成“免疫系统建设”
如果说应急恢复是急救室，预防性维护就是体检中心，而长效防护体系——是我们给设备装上的工业级免疫力。
✅ 基于OEE分析的预防性维护日历：不靠经验，靠数据心跳
OEE（整体设备效率）不是KPI，是设备的“心电图”。我们不做“每季度保养一次”的粗放安排，而是：
- 接入设备PLC、HMI、SCADA实时数据流；
- 自动计算六大损失（故障停机、短暂停机、启动损失、速度损失、小批量损失、质量缺陷）；
- 用聚类算法识别“高危组合”：例如——当“RF点火失败率＞3% + 冷却水温波动＞±1.5℃”同时出现3次/周，系统自动触发“匹配器电容组深度检测”工单，而非等到报警。
📌 实战案例：为合肥某面板厂部署后，其蚀刻机平均无故障运行时间（MTBF）从142小时提升至287小时，故障预测准确率达89.4%（2023年第三方审计报告）。
✅ 操作人员标准化培训强化：人，才是最精密的传感器
我们设计的不是PPT考试，而是沉浸式故障预演沙盘：
- 在客户HMI上部署“影子模式”：操作员日常操作同步镜像至速捷云平台；
- AI自动标记高风险动作（如：未确认真空度直接开RF、跳过Mask校准强制Run）；
- 每月生成《个人操作健康报告》，附3个“如果当时……”情景推演（例：“如果当时多等8秒真空达标再点火，可避免本次电极灼伤”）。
→ 培训6个月后，该厂由人为误操作引发的停机下降76%，首次成为集团“零非计划停机示范产线”。
✅ 蚀刻工艺窗口监控预警系统部署：让设备自己开口说话
这是速捷的“独门心法”——不监控单一参数，而盯住工艺窗口的动态边界。
系统实时计算并可视化：
🔹 当前气体配比、功率、压力、温度构成的“实际工艺点”；
🔹 该产品Recipe允许的“理论安全窗口”（由历史良率数据反推）；
🔹 窗口收缩速率（如：Cl₂纯度下降导致安全窗口每周内收窄12%）；
一旦实际点逼近边界（＜10%余量），HMI弹窗不写“警告”，而写：
> “注意：当前工艺点距安全上限仅剩1.8%，建议：① 检查Cl₂钢瓶余量；② 执行腔体残余物清洁；③ 1小时内完成下一批次Mask校准。”
💡 更狠的是——系统能自动触发“柔性降载”：当检测到匹配器老化趋势（VSWR上升斜率＞0.05/min），自动将RF功率下调3%，延长设备寿命，同时通知工艺工程师“窗口正在漂移，请安排周末深度维护”。
🌟 最后一句掏心窝的话：
精密蚀刻机不是消耗品，它是产线的“工艺心脏”。
我们修的从来不是电路板或喷淋头，而是客户对交付的信心、对良率的掌控、对技术自主的底气。
所以——
当您下次看到设备报警，别只想着“找谁来修”；
请想想：这台机器，上一次深度体检是什么时候？它的“免疫记录”更新了吗？
速捷在这里，不只等电话，更愿陪您，把每一次停机，变成下一次更稳起飞的伏笔。
