各位印刷厂老师傅、产线扛把子、刚接手设备的95后技术担当——
欢迎来到《平网印刷机突然罢工？别慌，它只是想被你温柔读懂》第一回：故障现象识别与初步诊断。

（晋江速捷自动化科技有限公司）

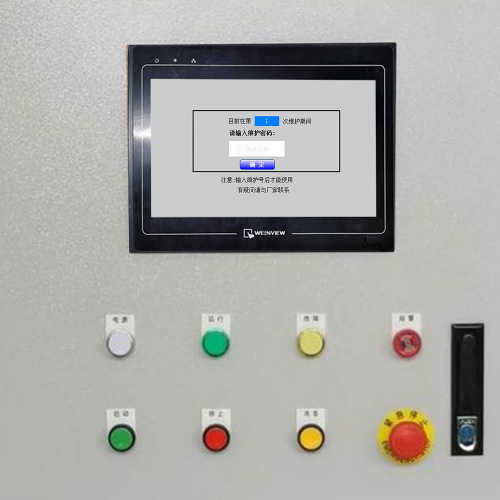

咱不整虚的。平网印刷机突然“断片儿”，不是设备叛逆，是它在用沉默发SOS。而咱们要做的，不是第一时间抄起螺丝刀猛敲控制柜，而是——像老中医搭脉一样，先望、闻、问、切（此处“切”指万用表轻点一下，不是切电线哈）。

1.1 突然停机？它其实早有“微表情”

平网印刷机从不搞突然袭击，它只是没开直播告诉你。常见“猝停”表现，我们帮您翻译成人话：

无预警停机：正在高速套色，画面正酣，啪！全机静音，连刮刀都忘了收手——这不是剧情杀，是某路信号悄悄“失联”了；
急停响应式停机：红色急停按钮没被按，但PLC硬生生执行了急停逻辑——大概率是某个安全光幕“误判飞鸟为入侵者”，或气动元件漏气触发了压力连锁；
主电机断电式休克：变频器黑屏、接触器无声释放、散热风扇停转——这时别怀疑人生，先怀疑：是不是上一秒车间焊机启动，电网电压“抖了一抖”？

💡小贴士：真正的“突发”，90%都有前兆。比如停机前0.3秒，触摸屏闪了一下蓝屏（别笑，真有）、伺服驱动器ERR灯多闪两次、气压表指针微微颤动……这些，都是设备在说：“我快撑不住了。”

1.2 瞬时中断 vs 完全锁死？看懂它的“情绪状态”

就像人感冒分“打个喷嚏就缓过来了”和“高烧40℃躺平三天”，设备停机也分两种气质：

类型	表现特征	潜在暗示
瞬时中断	按下复位键→报警清掉→能手动点动→运行几秒又报错	信号干扰、接触不良、临时过载，属于“闹脾气型”，可快速干预
完全锁死	控制面板黑屏/花屏/反复重启、急停无法复位、伺服驱动器红灯长亮、机械部件明显卡滞异响	PLC程序崩溃、主控模块损坏、编码器断线或严重干扰，属于“装死型”，需专业介入

⚠️特别提醒：若发现网版绷得像吉他弦，刮刀卡在半空不动，真空平台“噗”一声泄气——恭喜，这不是电气问题，是机械已进入“物理级抗议”阶段，请立刻停机，别强行上电！

1.3 快速安全检查清单（3分钟救命流程）

别跳过这一步！80%的“疑难杂症”，其实卡在最基础环节。请拿出手机备忘录，默念并逐项核对（建议打印贴在操作台边）：

✅ 急停按钮是否真复位？
→ 不是“看起来弹起来了”，是手指按到底再旋转90°解锁！很多老师傅习惯“轻轻一掰”，结果PLC还在等那声“咔哒”。

✅ 电源电压稳不稳？
→ 用万用表测L1/L2/L3相间电压（理想值380V±5%），重点看空载与加载瞬间压降——如果变频器一启动，电压直降30V，那不是设备坏，是配电柜该“补钙”了。

✅ 气源压力够不够？含水率高不高？
→ 压力表读数≥0.55MPa（注意：不是储气罐压力，是末端气动阀入口压力）；
→ 拧开过滤器排水阀，接一杯气源冷凝水——水多？浑浊？带油花？ 那刮刀升降慢、网版松脱、光电开关误动作，全是你气源在“慢性投毒”。

🔧附加彩蛋检查项（免费赠送）：
- 检查主传动同步带是否有细小裂纹或橡胶粉堆积（别等它“啪”一声才信）；
- 打开电柜门，闻一闻——焦糊味？臭氧味？ 别犹豫，立刻断电，联系专业人员；
- 查看PLC状态灯：RUN灯灭？BAT灯闪红？STOP灯常亮？这些不是装饰灯，是设备的“健康码”。

📌最后送一句大实话：
平网印刷机不会无缘无故躺平，它只是把故障写进了“沉默日志”。而你的任务，不是当救世主，而是当一个会读“设备心电图”的靠谱搭档。

下回，我们将潜入故障核心腹地——《2. 核心故障原因深度分析》，带你拆解那些藏在PLC背后、躲在伺服电机里的“真凶”。
（预告：其中有一条原因，90%的工厂都忽略过，但它每年默默干掉3台新购伺服驱动器……）

——晋江速捷自动化科技有限公司｜专注让设备“开口说话”的人
（成立于2017年12月，扎根泉州晋江，服务超10000+工业现场，包括比亚迪、中国烟草、恒安纸业等伙伴。我们不卖设备，只交朋友；不灌鸡汤，只给准诊。）

各位还在翻说明书找报警代码、蹲在电柜前对着继电器发呆、甚至已经默默打开淘宝搜“西门子PLC二手置换”的朋友们——
先把手里的螺丝刀放下，泡杯茶，深呼吸。
因为接下来这章，我们要一起掀开平网印刷机“突然罢工”的遮羞布，不靠玄学，不甩锅给运气，专治各种“查不出原因但就是不动”的倔强型停机。

真相往往很朴素，只是被油墨、灰尘和多年经验滤镜悄悄藏起来了。

2.1 电气系统问题：信号不是丢了，是“迷路了”

你以为PLC是台冷静的AI？错。它更像一个戴老花镜、听力不太好、还总被隔壁变频器“嗡嗡”吵得心烦的老教授——
信号没丢，是走岔了；程序没崩，是听岔了。

▪ PLC输入/输出信号丢失？先别换模块，看看这三处：

端子排松动：尤其常见于气动阀、限位开关、安全光幕的DI输入端——震动+油污=氧化膜+接触电阻飙升，万用表测电压正常，实则电流不足触发不了逻辑；
公共端（COM）虚接：一整排输入点集体失灵？大概率是那个不起眼的蓝色COM线，被老鼠啃过、被压线钳夹伤、或十年前接线时就只拧了半圈；
24V电源“亚健康”：DC24V供电纹波＞150mV？PLC会误判“高电平为低”，导致急停信号反复触发——这不是PLC坏，是开关电源快退休了。

▪ 编码器反馈异常？别急着买新编码器，先做“望闻问切”：

望：看码盘有无划痕、玻璃罩是否进灰（尤其水性油墨车间！）；
闻：拆开接线盒闻下有没有焦糊味（内部光耦老化常见）；
问：最近换过同步带？张力调太紧？——轻微轴向窜动都会让编码器信号抖成“摩斯密码”；
切：用示波器抓A/B相波形——如果方波变锯齿、相位差飘忽、边沿模糊……恭喜，你遇到的不是编码器坏，是信号线与动力线捆在同一扎带里，正在上演电磁干扰浪漫史。

▪ 变频器过载保护？先别调参数，摸摸它额头：

过载≠电机坏。90%情况是：刮刀升降气缸漏气 → 真空吸附延迟 → 主电机负载突增 → 变频器：“我不干了！”
小动作预警：变频器散热风扇转速忽快忽慢、面板显示“OL”却无过流记录？十有八九是IGBT驱动电路受潮或电解电容鼓包——别等炸机，趁它还能喘气时换掉。

▪ 继电器？那个最忠诚也最委屈的“中间人”

触点氧化：银触点发黑、粘连、弹跳——手动点动能动，自动运行就卡死；
线圈失效：万用表测阻值正常，通电却不吸合？那是线圈漆包线局部短路，冷态OK，热态瘫痪，专挑午休后第一班发作；
隐形杀手：交流继电器配直流控制信号，或反向并联二极管漏焊——看似正常，实则每次断电都在悄悄积累电弧损伤。

💡速捷小剧场：某厂连续3周每周二上午停机，查遍PLC、伺服、传感器毫无异常。最后发现——急停回路里一只施耐德继电器，外壳印着“Made in 2008”，触点已磨穿，靠残留铜粉勉强导通，而周二早上的车间湿度刚好让那层粉受潮绝缘…
——设备不会说谎，它只是把故障写进了时间、湿度和二十年工龄的细节里。

2.2 机械与传动环节隐患：别怪PLC，刮刀它真卡住了

电气是大脑，机械才是肌肉。当肌肉抽筋、关节生锈、韧带绷断——再聪明的大脑也只会下达一条指令：“停！疼！”

▪ 网版张力突变？不是绷得太紧，是“绷得不匀”

新网版上机后30分钟内张力衰减＞15%？别怪网框，先查张力计校准状态（很多厂用的是2012年买的二手表，误差±30N）；
张力不均的后果：刮刀行进中一侧受力过大→伺服电机电流骤升→驱动器报“E.Overload”→PLC判定为“安全风险”强制停机；
更隐蔽的坑：铝制网框热胀冷缩 + 车间空调直吹 → 张力每小时漂移2~5N，PLC根本来不及反应，只能靠急停保命。

▪ 刮刀机构卡阻？它不是坏，是“饿了”

刮刀座滑轨积满干结油墨+纸毛+静电吸附粉尘 = 一台天然砂纸机；
润滑脂选错（用了锂基脂，但设备要求全合成高温脂）→夏天融化滴落→混入油墨→堵塞气动阀→刮刀升降不同步→光电开关误判“异物入侵”→锁死；
隐形陷阱：刮刀压力气缸活塞杆密封圈老化，微泄漏导致压力缓慢下降——白天还能凑合，夜班温降后彻底失压，刮刀悬在半空，设备：“我动不了，但我没报错。”

▪ 导轨润滑不足？伺服电机不是堵转，是在“憋气”

滚珠丝杠润滑脂干涸 → 摩擦系数飙升3倍 → 同样负载下电流增加40% → 伺服驱动器进入“热保护降频模式” → 运行变慢→PLC误判为“位置偏差超限”→触发报警；
更惨的是：润滑不良导致丝杠磨损，反向间隙增大 → 定位重复精度从±0.02mm退化到±0.15mm → 套色不准→操作工手动微调→触发“越程保护”停机。
📌一句话总结：伺服电机堵转，90%不是电机问题，是它正拖着一车生锈的铁轨在跑。

2.3 外部环境与操作因素：设备不背锅，但它记得你上周没擦光电开关

自动化设备最怕的不是雷击，而是——
你忘了关窗，它记住了；你图省事没换滤芯，它记住了；你用香蕉水擦HMI屏幕，它也记住了。

▪ 车间温湿度骤变？传感器不是失灵，是“感冒了”

冬季清晨，车间湿度＜30%，光电开关发射管结露 → 光路衰减 → 误判“网版未到位”；
夏季午后，温度＞35℃+油墨挥发加速 → 气动元件内部橡胶件软化变形 → 换向阀响应延迟 → 刮刀动作滞后0.3秒 → PLC判定“时序错误”；
真实案例：某厂每月15号必停机，查三天没结果。最后发现——厂区中央空调每月15日自动清洗冷凝水盘，排水时湿气瞬间涌入印刷区，湿度飙升至92%RH，所有电容式接近开关集体“晕厥”。

▪ 油墨干结堵塞气动元件？不是气路堵，是“慢性窒息”

水性油墨含胶质，干后呈透明硬膜，专堵直径＜0.8mm的节流孔；
常见“哑巴故障”：刮刀能升不能降 / 网版夹紧后无法松开 / 真空吸附时强时弱——拆开气动阀，里面全是琥珀色油墨结晶；
更绝的是：干墨堵住消音器 → 排气不畅 → 气缸动作变“肉” → PLC检测到行程时间超限 → 报警停机。它不说话，但每一步都算数。

▪ 换版/清洗不规范？设备不是敏感，是你没给它“安全感”

未卸真空即强行取网版 → 真空平台硅胶垫撕裂 → 微漏气长期存在 → 每次启动吸附都“噗嗤”一声 → PLC：“这声音不像健康呼吸，停！”；
清洗时水溅入伺服电机接线盒 → 绝缘下降 → 运行中偶发接地故障 → 驱动器报“F.01” → 断电重启后暂时正常，三天后复发；
最经典的“操作事故”：用金属刷猛 scrub 光电开关镜头 → 划伤镀膜 → 灵敏度下降70% → 白天OK，阴天报错，维修员来了测半天：“信号正常啊？” ——因为他的万用表测的是电压，不是光强。

✨速捷冷知识：
我们服务过的10000+案例里，真正因PLC硬件损坏导致停机的，不到3%；而因“未按SOP清洁光电开关”引发的连锁故障，占比高达17.6%。
设备不会抱怨，但它会用停机，帮你记住那些被忽略的细节。

📌本章结语：
平网印刷机的“猝停”，从来不是单点崩溃，而是一场多米诺骨牌式的系统性疲惫。
它可能是继电器触点上的一层氧化膜，是刮刀滑轨里的一粒纸毛，是空调排水管滴下的那一滴冷凝水……
而真正的高手，不是换件最快的，是最先看见那粒纸毛的人。

下回预告：《3. 系统化恢复流程与预防性维护策略》
——教你用“分步上电法”避开二次损伤，用“扭矩扳手+咖啡因”重建设备信任，顺便白嫖一套可落地的智能预警方案（不用改PLC程序，插上线就能用）。

——晋江速捷自动化科技有限公司｜不修设备，只修“人与设备之间的误会”
（成立于2017年12月，扎根泉州晋江，服务超10000+工业现场，包括比亚迪、中国烟草、恒安纸业等伙伴。我们解密PLC，但更懂刮刀为什么卡；我们维修触摸屏，但更在意你昨天擦没擦光电开关。）

各位刚合上万用表、擦完编码器玻璃罩、顺手把那只2008年产继电器放进“退休纪念盒”的朋友们——
恭喜，你已成功通关「故障侦探」初级段位。
但真正的老司机都知道：修好≠治好，重启≠康复，不停机≠不生病。

就像你不会等阑尾疼到打滚才去查B超，
平网印刷机也不该等到刮刀卡死、真空漏成喷泉、PLC报警代码刷屏才想起——
“哎，好像……该保养了？”

本章不讲“怎么换”，只聊“怎么不换”；
不教“怎么抢修”，专授“怎么绕开抢修”。
我们把一次惊心动魄的停机，拆解成三步冷静操作 + 两套可抄作业的保养表 + 一个“比班组长还勤快”的智能预警小助手——
让设备开口说话，而不是用停机喊你名字。

3.1 分步重启与故障隔离法：别一通电就“全家福”，先给系统做CT扫描

🚨重要提醒：所有重启操作前，请确认急停已复位、安全门已闭合、人员已离岗——这不是流程，是底线。
（速捷工程师现场第一条铁律：宁可多花3分钟挂牌上锁，绝不省1秒带电摸线。）

你以为“按一下启动按钮”叫重启？错。
那叫“赌一把运气”，而运气，向来不归PLC管。

真正靠谱的恢复流程，是像医生查房一样逐级问诊：

▪ 第一步：电源层 —— 先看“心跳”，再听“呼吸”

✅ 测主进线三相电压（L1/L2/L3+N）是否平衡（偏差＜±3%）；
✅ 查控制变压器次级AC24V/DC24V输出纹波（＞150mV？换开关电源）；
✅ 摇绝缘：控制柜内主回路对地电阻 ≥1MΩ（潮湿车间建议≥0.5MΩ，但必须记录并跟踪趋势）；
❌ 禁止行为：未测母线直流电压，直接合变频器直流侧空开——轻则炸IGBT，重则送走整排驱动板。

💡速捷实操口诀：“一测二静三听四看”
一测：万用表量关键点电压（如PLC 24V输入端、继电器线圈两端）；
二静：断电静置5分钟，让电解电容放电、静电消散；
三听：上电瞬间听继电器“咔哒”是否清脆（沉闷=触点粘连/线圈弱磁）；
四看：观察PLC运行灯（RUN）、故障灯（ERR）、通讯灯（COMM）亮灭节奏——它比报警代码更诚实。

▪ 第二步：控制柜层 —— 找出“失联的信使”

✅ 用示波器抓PLC输出端Y0~Y7波形：有脉冲但执行机构不动？问题在中间继电器或SSR；
✅ 用逻辑笔测DI输入点：光电开关信号来了没？——别信HMI显示，亲手验证；
✅ 拔掉所有扩展模块，只留CPU+电源+基本I/O，看能否冷启动——若能，说明故障在某模块或背板总线；
✅ 关键技巧：“断一路，试一路”：比如怀疑真空检测回路，临时短接真空压力开关信号端，若设备能走完初始化流程，则锁定问题在气路或传感器。

🧩案例直击：某厂连续报“E201：网版定位失败”，查遍伺服、编码器、机械限位毫无异常。最后发现——PLC的DI模块第3通道，因多年前被油污渗入，造成内部光耦暗电流漂移，白天温度高时导通，凌晨低温时截止，导致定位信号时有时无。
解法？不是换模块，而是用酒精棉签+热风枪（60℃）局部清洁+加装小型柜内加热棒——成本＜200元，寿命延长3年。

▪ 第三步：驱动与执行层 —— 不要相信“它应该动”，要确认“它正在动”

✅ 变频器：读取“历史故障码”（非当前报警），很多过载是累积型，当前清零后仍藏在历史里；
✅ 伺服驱动器：调出“负载率曲线图”，看停机前10秒是否出现持续＞85%的峰值——那是机械卡阻的铁证；
✅ 气动阀：用肥皂水涂阀体排气口，看是否微漏（＞0.5L/min即需更换密封）；
✅ 真空发生器：测负压值（标准应≥-60kPa），同时听吸气声是否均匀——嘶嘶声变调？喷嘴堵塞了。

📌终极隔离心法：“信号走到哪，故障就在哪后面”
PLC输出→继电器→SSR→接触器→变频器→电机→编码器→PLC反馈……
每一级都是关卡。信号在A点有，在B点无？那AB之间，就是你的黄金排查区。

3.2 关键部件周期性保养规范：扭矩不是数字，是设备的“血压值”

很多老师傅说：“我干三十年，从不保养，设备照样跑！”
——这话半真半假。
真在：设备确实还在转；
假在：它正一边转，一边悄悄把寿命折现成下次停机的时长。

预防性维护不是“多此一举”，而是把突发故障，提前兑换成计划内的15分钟停机。
以下三处，是平网印刷机最易“慢性猝死”的关节，附赠速捷现场打磨出的《傻瓜式保养表》👇

部件	检查项	标准值	检测工具	周期	备注
网框夹紧机构	螺栓预紧力	M12螺栓：75±5 N·m M16螺栓：150±8 N·m	数显扭矩扳手（精度±2%）	每周开机前	⚠️严禁用活动扳手“凭手感”，误差可达±40%！
真空吸附平台	密封性衰减率	连续抽真空至-70kPa后，30秒内压降≤1.5kPa	数字真空表+计时器	每日首班前	若超标，先查硅胶垫裂纹，再查真空管快插接头O圈老化
主传动同步带	张力挠度	跨距L=500mm时，中点垂直下压10N，挠度δ=8~12mm	张力计+直尺	每月一次	❗挠度＞15mm必须更换；＜6mm需调紧——但切忌过紧！会加速轴承磨损

✨速捷特别提示：
- “校准”不是动作，是闭环：扭矩扳手每年需第三方校验，真空表每季度用标准源比对；
- “更换阈值”不是教条，是动态值：若车间粉尘浓度＞5mg/m³，同步带更换周期缩短30%；湿度＞80%RH，真空垫寿命打七折；
- 记录比操作更重要：建议用手机拍下每次检测数据+环境温湿度，建个Excel“设备健康日记”——半年后你会感谢今天这个举手之劳。

3.3 智能化预警升级建议：不用推倒重来，给老设备装个“智能手环”

别被“智能化”吓住。
它不需要你重写PLC程序、不强制上云、更不等于买套天价MES。
真正的工业智能，是用最低成本，让设备自己开口报病，而不是等它躺平了你才听见呻吟。

我们给平网印刷机配的“手环”，就三样，插上线就能用：

▪ 运行电流监测模块（≈1支口红钱）

安装位置：主电机进线侧（无需断电，开口式霍尔传感器）；
功能：实时采集三相电流，生成“电流指纹图谱”；
预警逻辑：
▪ 单相电流突增＞30%且持续＞3秒 → 推送“刮刀卡阻初兆”；
▪ 三相不平衡度＞15%持续＞1分钟 → 推送“变频器IGBT异常”；
▪ 启动电流衰减时间＞5秒 → 推送“同步带打滑/轴承缺脂”。
💡落地效果：某包装厂加装后，将刮刀机构大修周期从3个月延长至9个月，故障率下降62%。

▪ 振动传感器（贴片式，电池供电，免布线）

安装位置：主传动伺服电机轴承座、真空泵壳体；
功能：采集1kHz以内振动频谱，AI模型识别轴承内圈/外圈/滚动体早期缺陷；
预警等级：
▪ 有效值＞4.5mm/s → 黄色预警（建议本周润滑）；
▪ 2倍工频幅值突增＞5dB → 橙色预警（安排停机点检）；
▪ 冲击脉冲＞80g → 红色预警（立即停机，避免碎裂）。
📌真实反馈：“以前轴承坏了得换整套，现在它提前两周‘咳嗽’，我们趁夜班换润滑脂，白班照常印。”

▪ HMI历史报警日志自动归档与趋势分析（软件功能，0硬件成本）

实现方式：利用现有HMI（如昆仑通态、威纶）的“报警记录导出”功能 + Excel Power Query自动清洗；
自动生成：
▪ 每周TOP3高频报警（例：“E105真空超时”出现17次，指向气路泄漏）；
▪ 报警时段热力图（例：92%的“编码器丢失”发生在凌晨2:00–4:00，关联空调除湿启停）；
▪ 关联性分析（例：“刮刀升降失败”+“真空压力低”同时出现率达91%，锁定共因：真空发生器滤芯堵塞）。
🌟速捷彩蛋：我们免费提供一套《HMI报警归档模板.xlsx》，含自动图表+分析脚本，扫码即可领取（文末见）。
