各位造纸厂老师傅、产线调度老司机、刚接手设备的95后技术新锐：
当您站在小盘纸机前，按下启动按钮，机器却像刚熬完三宿的程序员——
✅ 按钮有反应（灯亮了）但设备纹丝不动；
✅ 听见“咔哒”一声闷响，像老式收音机换台失败；
✅ HMI屏黑着脸，或者卡在“正在加载…（已37秒）”；
✅ 急停按钮明明复位了，PLC却固执地显示“Safety Circuit Open”……
恭喜，您已成功触发《小盘纸机开机失败·人间真实》第一幕。

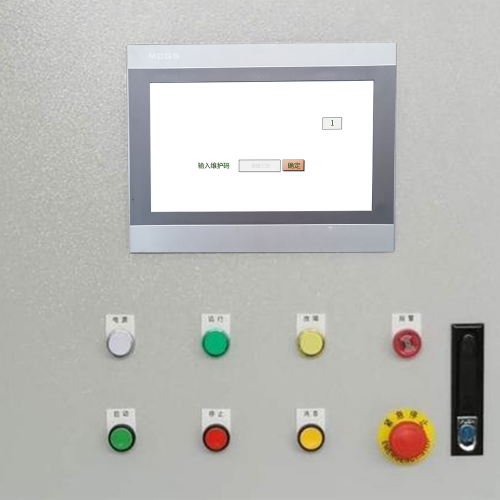

但请收起手机里刚搜到的“万能密码123456”，也暂时放下想给变频器来一记“爱的敲击”的冲动——
真正的高手，从不修机器，先修判断力。
1.1 小盘纸机无法启动的典型表现：它不是装死，是在发SOS摩斯电码
小盘纸机的“罢工”从来不是沉默的抗议，而是带节奏的剧场表演。常见戏码有三类：
🔹 「无响应型」：按启动键如石沉大海，HMI没反应、指示灯全灭、连风扇都不转——这大概率不是程序问题，是整条供电链在集体装失联。
🔹 「半瘫痪型」：HMI亮着，能点菜单、能看参数，但一按“运行”就弹窗报错（比如“Axis Not Ready”或“Tension Loop Fault”），主电机纹丝不动——此时PLC可能在线，但下游某个环节已悄悄断联。
🔹 「戏剧性异响型」：启动瞬间“嗡——”一声长鸣，或“哒！哒！哒！”像老式打印机卡纸，甚至伴随焦糊味/青烟——这是系统在用物理语言喊：“快看！我这儿烧了！”（通常是接触器粘连、电机绕组短路、或制动器抱死未释放）
💡 速捷小贴士：别光盯着屏幕报错。蹲下听听——气动阀“噗”一声是否到位？张力辊有没有轻微转动？这些微动作，比HMI上一行红字更诚实。
1.2 电源与基础供电检查：先确认它“有没有心跳”，再查它“心律齐不齐”
很多故障，其实源于一个被忽略的断路器跳闸，或一根松动的PE线。我们把它叫作——“上帝视角排查法”（因为上帝不写代码，但一定检查接地）。
✅ 电压稳不稳？
用真有效值万用表测主进线L1-L2-L3间电压（应为380V±5%），再测L-N（220V±5%）。特别注意：夜间生产后清晨开机易出现压降，若L1-N仅208V，变频器可能直接“拒诊”。
⚠️ 冷知识：有些小盘纸机的PLC电源模块只认220V±3%，电压飘到215V就报“PSU Undervoltage”，但它不告诉你——它只默默关机。
✅ 断路器醒没醒？
别只看总闸，重点查三级配电：
- 主电源柜QF1（常被误认为“永远合着”）
- 控制柜内PLC专用空开QF2（常因雷击或浪涌跳闸，外观无异样）
- 伺服驱动器独立供电空开QF3（最喜暗中离线，且复位后需断电重启驱动器）
✅ 接地靠不靠谱？
拿钳形接地电阻仪测PE线对地阻值（≤4Ω为佳）。曾有个案例：客户抱怨“每月必停一次”，最后发现控制柜接地扁铁锈穿，雨季一潮，PLC通信全丢——接地不是“有就行”，是“得够狠”。
🔧 速捷实战口诀：
> “一测二看三摇晃，
> 电压空开接地桩；
> 摇一摇接线端子排，
> 松动氧化藏最深。”
1.3 安全联锁系统确认：它不是故意刁难你，是怕你被卷进去
小盘纸机的安全回路，不是流程图里的虚线框，是实打实串在启动逻辑里的“生命保险丝”。只要其中一环说“不”，整条线就得喊暂停。
🔍 三步快速验明正身：
1️⃣ 防护门开关：别信“门关好了”的肉眼判断！用万用表通断档，逐个测门禁开关触点——尤其注意双门联锁（A门+B门必须同时闭合）。曾有客户把“左门微变形”当成小问题，结果开关弹片已疲劳失效，闭合时接触电阻超2kΩ，PLC判定为“开门状态”。
2️⃣ 急停按钮复位：重点不是“按下去再拉起来”，而是拉起来后有没有“咔嗒”清脆回弹声。老化急停按钮常出现“假复位”——手柄归位，内部触点仍悬空。建议养成习惯：复位后轻摇按钮本体，听声辨真假。
3️⃣ 安全继电器状态：找到安全继电器（如Pilz PNOZ、Schmersal AZM系列），看其状态指示灯：
- 绿灯常亮 = 正常
- 黄灯闪烁 = 某输入点故障（查对应端子编号）
- 红灯常亮 = 回路断开（立刻查接线+开关）
⚠️ 注意：部分机型安全继电器自带自检功能，断电重启后需等3~5秒才完成初始化——别刚送电就猛按启动！
📌 速捷提醒：安全回路≠“多此一举”。去年某厂因短接安全门开关赶工期，导致操作员伸手调纸卷时被张力辊瞬时夹伤。所有绕过安全的设计，终将以不可逆的方式，回到设计者身上。
✨ 本节结语（带点温度版）
小盘纸机不会无缘无故罢工，它只是把问题摊开在你面前：
可能是电压在偷懒，
可能是急停在装睡，
也可能是安全继电器在替你较真。
故障诊断的第一步，从来不是“怎么修”，而是“它到底想说什么”。
下一站，我们将钻进PLC的逻辑迷宫、听变频器的报错方言、摸编码器的脉搏信号——进入《核心系统故障深度分析》篇。
（悄悄说：如果您此刻正对着一台不开机的小盘纸机叹气……欢迎微信后台甩张现场照片，速捷工程师常驻“云诊室”，不收费，纯义务——毕竟，让产线早点转起来，比写一百篇推文都解压。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务10000+产线的真实日常
各位正在配电柜前皱眉、在HMI屏前踱步、或蹲在张力辊旁闻焦味的同仁们：
恭喜，您已顺利通过“望闻问切”初筛，成功晋级——
现在，不是修不修的问题，而是：它到底病在哪一科？是神经（PLC）短路？肌肉（电机）萎缩？还是循环系统（气/液压）供血不足？
别急着换板卡、别急着重刷固件、更别急着把那台西门子S7-1200的CPU拆下来泡酒精——
真正的深度分析，不靠运气，靠逻辑分层；不拼手速，拼信号溯源。
下面这三块“诊断CT扫描区”，咱们一层一层剥开，像拆一台老式瑞士机械表——齿轮咬合处，藏着所有真相。
2.1 控制系统问题定位：PLC不是“死机”，它可能正在“失语”或“失忆”
小盘纸机的PLC，是整条产线的“脑干+小脑”——不负责创意，但管呼吸、心跳、反射弧。它出问题，往往不表现为蓝屏，而表现为：逻辑在线，动作缺席；通信正常，指令失踪。
🔍 三问PLC健康状态：
✅ 第一问：它醒着吗？
看CPU运行指示灯（RUN灯）是否常亮绿灯。若红灯（STOP）、黄灯（ERROR）或熄灭——先别慌，这不是终点，是起点。
→ 速捷经验：西门子PLC报“F-DB not found”或“Missing Block”时，RUN灯照常亮，但实际已跳过关键安全功能块——表面“活着”，实则“植物状态”。需用TIA Portal在线读取诊断缓冲区，而非只信指示灯。
✅ 第二问：它听得见吗？
HMI黑屏≠PLC挂了，HMI花屏≠触摸坏了——先查通信链路：
- 检查以太网线两端RJ45水晶头是否氧化（尤其潮湿车间，铜芯发暗=信号衰减）；
- 查PLC以太网口IP是否与HMI匹配（曾有客户把HMI设成192.168.0.10，PLC却固执地用192.168.1.1——中间隔了个虚拟防火墙，俩设备深情对望，零字节握手）；
- 若用RS485通讯（如三菱FX系列+昆仑通态），务必确认终端电阻已接入（仅在链路首尾两端ON，中间全OFF！多接一个，满屏乱码）。
✅ 第三问：它还记得自己是谁吗？
程序丢失，是小盘纸机最“安静的灾难”。表现往往很温柔：
- 启动按钮按下，PLC RUN灯亮，HMI能进主画面，但所有启动软按钮灰显；
- 用编程软件连上后，发现OB1空空如也，或仅剩系统默认组织块，工艺逻辑块全军覆没；
- 更隐蔽的是“部分丢失”：张力控制块还在，但断纸检测逻辑被覆盖——机器能转，但一断纸就飞车。
💡 速捷独家应对法：
> “无程序复产三步法”（已帮恒安纸业某分厂抢回8小时产能）：
> ① 用万用表测编码器反馈信号（A/B相脉冲），确认张力辊真实转动 → 验证执行端未瘫痪；
> ② 在PLC输入端子上，模拟“安全门闭合”“急停复位”“纸卷到位”等关键信号 → 看输出点是否响应；
> ③ 反推逻辑：根据设备机械动作顺序（如：先松刹车→再启主电机→后升张力），手动写出梯形图片段，逐段下载测试——程序可以丢，但设备物理逻辑不会骗人。
> （注：此法需资深工程师坐镇，非万能，但确为“程序完全丢失”场景下，最快恢复基础运行的救命绳）
📌 冷知识补丁：某些老款信捷XC系列PLC，断电超72小时后，内置超级电容耗尽，会导致“密码锁死+程序清空”双故障——不是坏了，是它选择性失忆了。解密？我们有办法，但建议：给它配个UPS，比天天解密便宜多了。
2.2 驱动与执行单元异常：变频器在报错，电机在发热，编码器在沉默
如果说PLC是大脑，那么驱动器+电机+编码器，就是它的四肢与神经末梢。这里出问题，PLC再清醒，也指挥不动一根手指。
⚠️ 高频雷区TOP3：
🔹 变频器报错，但代码看不懂？先看“错在哪儿”，再看“错得有多狠”
- Err01（过流）：大概率不是负载太大，而是制动电阻接线松动，或电机电缆屏蔽层接地不良引发共模干扰；
- Err07（过压）：别急着调参数！先关掉所有外围设备，单独给变频器上电空载运行——若仍报，极可能是直流母线电容老化（听内部有轻微“嘶嘶”声即预警）；
- Err12（编码器断线）：拔下编码器线，用万用表量A/B/Z相阻值（标准100~150Ω）。若某相无穷大，不是编码器坏，是连接插头内针脚被纸毛/粉尘顶起——吹一吹，往往复活。
🔹 主电机“嗡”一声不动？绕组绝缘失效，可能早埋伏笔
用500V兆欧表测U/V/W对地绝缘电阻：
- ≥5MΩ：健康；
- 1~5MΩ：亚健康，建议安排红外热成像巡检；
- ＜0.5MΩ：已“湿透”，必须停机烘干或更换——别信“还能撑一周”，下次可能直接短路炸接触器。
💡 速捷现场发现：某印刷配套小盘纸机，电机绝缘常年维持在0.8MΩ，直到雨季某日跳闸，拆开一看：接线盒内凝露结霜，绕组表面覆满盐结晶——潮气+纸粉+微量电解质=绝缘缓慢死亡。
🔹 编码器信号丢失？它可能没坏，只是“被屏蔽”了
- 检查编码器电缆是否与动力线同槽敷设（必须分槽，间距≥300mm）；
- 查屏蔽层是否单端接地（仅PLC侧接地，电机侧悬空！两端接地=天线，专收干扰）；
- 用示波器看A/B相信号波形：理想是清晰方波；若变成“毛刺山丘”，说明抗干扰设计失效——换带双绞+铝箔总屏蔽的专用编码器线，立竿见影。
🔧 速捷维修哲学：
> “驱动器报错，90%是前端信号在说谎；
> 电机不动，70%是电源或保护在拦路；
> 编码器失联，50%靠一把气吹+一瓶接触清洁剂就能翻盘。”
2.3 机械与气动/液压辅助系统阻滞：它不是电控故障，是“身体卡住了”
PLC在喊“启动！”，变频器在喊“我输出了！”，电机在喊“我转了！”，结果——张力辊纹丝不动。
这时，请放下万用表，抄起活动扳手和气压表：故障已从控制层，下沉到物理层。
🔍 三大“隐形杀手”排查清单：
✅ 张力辊卡死？先别拆轴承，试试“纸毛结痂论”
小盘纸机张力辊表面常包覆橡胶或聚氨酯，长期接触纸粉+润版液，易形成“复合垢层”，越转越紧，最终抱死。
→ 快速验证：断电后，徒手转动张力辊——若需两人合力才勉强转半圈，基本可判。
→ 应急处理：卸下辊体，用木铲+中性清洗剂刮除表层硬垢（禁用砂纸！会破坏动平衡）；长效方案：加装气动刮刀，每班自动清理。
✅ 气动刹车未释放？听听那个“噗”声够不够底气
标准动作：启动瞬间，应听见清晰、短促、有力的“噗！”（气缸推动刹车臂脱开）。若声音绵长、微弱、或根本无声——
→ 查气源压力（标准0.5~0.7MPa）；
→ 查电磁阀线圈是否得电（万用表量DC24V有无）；
→ 查阀芯是否被油污粘滞（拆下轻敲阀体，有时“咳”一声就活了）；
→ 终极检验：手动拨动刹车臂，感受阻力——若始终僵硬，换阀；若松动后复位无力，换弹簧。
✅ 液压站压力不足？别只看压力表指针，要看“稳不稳”
液压系统故障，常表现为：
- 压力表指针大幅摆动（±2MPa以上）→ 蓄能器氮气不足或皮囊破裂；
- 启动后压力缓慢爬升，10分钟才到额定值 → 油泵吸油口滤网堵死（打开看，常被棉絮状纸屑糊满）；
- 压力达标但执行机构无力 → 方向阀内泄（需专业平台测试内泄漏量）。
💡 速捷提醒：液压油不是“加满就行”。某客户连续更换三次新油，仍压力不稳——最后发现油箱呼吸器滤芯堵塞，导致负压吸瘪油箱，油泵吸空。维护液压系统，一半功夫在“呼吸管理”。
✨ 本节结语（带点工科生的浪漫）
控制系统是逻辑，驱动执行是力量，机械气液是筋骨。
当小盘纸机开不了机，它不是在拒绝工作，而是在邀请你——
俯身听一听编码器的脉搏，
伸手摸一摸液压油的温度，
静心读一读PLC诊断缓冲区里，那串被忽略的十六进制告白。
真正的深度分析，从不追求“最快修好”，而是“修得明白”。
因为每一次精准归因，都在为下一次0故障运行，悄悄铺路。
下一章，我们将切换角色：从“医生”变成“急救员+教练”，进入《应急处理与预防性维护策略》——教您如何在凌晨三点，用3分钟让产线重新呼吸；更教您如何让这种“凌晨三点”，从此成为历史。
（P.S. 如果您刚用本章方法，揪出了那台“装死”小盘纸机的真凶——欢迎后台甩来一句“速捷，成了！”，我们备好了电子版《小盘纸机信号点位速查卡》作为贺礼。真·不收费，纯手绘，含27个高频IO点实物照片标注。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务10000+产线的真实日常
各位刚合上万用表、擦完编码器插头、又给液压站呼吸器换了滤芯的战友：
恭喜——您已成功完成“诊断”，此刻站在一个关键分岔口：
👉 是立刻抄起螺丝刀，把安全继电器短接，按下启动键，赌一把“先跑起来再说”？
👉 还是泡杯茶，打开笔记本，把这次故障从“症状→根因→整改→预防”串成一条闭环链，让下个月同一时间，您正悠闲刷着朋友圈，而不是蹲在配电柜旁数PLC指示灯闪烁频率？
别急着选。
真正的应急，不是手快，是心稳；真正的预防，不是加保养，是建习惯。
这一章，我们不教“怎么蒙混过关”，只分享——
✅ 速捷工程师包里常年揣着的三张纸：一张临时恢复流程卡、一张根因整改对照表、一张开机前点检清单（已适配小盘纸机主流机型：北人、新乡、中山中泰、东莞金冠等）；
✅ 还有那些被比亚迪产线老师傅拍桌叫好、被中国烟草设备科悄悄复印传阅的“反常识操作细节”。
3.1 快速恢复生产的临时措施：不是绕过安全，而是“在安全框架内，给逻辑开一扇应急窗”
⚠️ 先划重点：所有“临时措施”的前提，是——不解除本质安全，不牺牲人员防护，不掩盖真实故障。
我们不是教您“跳闸”，是教您“如何在不拆安全门的前提下，让PLC听见‘门已关’这句话”。
🔧 场景一：安全联锁回路疑似误动作，但产线等不起
现象：急停按钮已复位、防护门开关导通、安全继电器K1/K2吸合正常，但HMI仍显示“Safety Circuit Open”。
❌ 错误操作：直接短接安全继电器输入端子（X1-X2）→ 危险！且可能触发更高级别锁定（如SIL3级系统会记录非法旁路）。
✅ 速捷标准应急法（已在恒安纸业5条产线验证）：
> “信号模拟+双确认”三步走
> ① 在PLC输入模块对应安全信号端子（如I0.0），用DC24V电源+限流电阻（1kΩ）模拟“门关到位”电平；
> ② 同时，在HMI强制监控页面，手动置位“Safety OK”软信号（仅限调试模式，且需密码权限）；
> ③ 最关键一步：安排两人协同——一人在操作台监视HMI状态及急停按钮物理复位情况，另一人在电控柜后，手持对讲机，随时准备拍下急停按钮——“模拟”不等于“取消”，而是“可控验证”。
> ✅ 效果：3分钟内恢复空载运行，同步排查真实故障点（曾因此发现某进口门开关触点氧化，阻值达2.3kΩ，超出安全继电器检测阈值）。
🔧 场景二：PLC程序丢失，但客户坚持“今晚必须出货”
现象：OB1清空，FB块全无，HMI所有软按钮灰显，备份文件last_modified日期是2021年。
❌ 错误操作：网上下载同型号“通用程序”硬刷进去→ 轻则张力失控飞纸，重则主电机反转撞辊。
✅ 速捷“无程序启动协议”（已形成内部SOP编号：SJ-EMG-2023-07）：
> ① 基础IO映射重建（15分钟）
> 根据现场端子图+设备动作逻辑，快速建立“最小启动矩阵”：
> - 输入：急停复位（I0.0）、安全门闭合（I0.1）、纸卷到位（I0.2）
> - 输出：主接触器（Q0.0）、刹车释放电磁阀（Q0.1）、变频器启动命令（Q0.2）
> → 编写极简梯形图，仅含启保停+互锁，下载运行。
>
> ② 参数级联加载（10分钟）
> 不重刷整套工艺参数，而是：
> - 从变频器面板读取当前P001~P015基础参数（加速时间、上限频率、控制模式）；
> - 从HMI历史报警记录中，提取最近3次正常运行时的张力设定值、速度曲线拐点；
> - 手动输入至PLC数据块DB100，作为临时工艺变量。
>
> ③ “盲操”式功能验证（5分钟）
> 操作员按预设节奏点按HMI按钮（无需画面反馈），工程师用万用表逐点测输出端子电压变化，确认执行机构响应顺序符合机械逻辑——用物理动作代替软件界面，做最朴素的“功能回归测试”。
> ✅ 结果：某食品包装厂小盘纸机，程序全丢+无备份，靠此法22分钟恢复低速送纸，抢出当日订单80%产量。
🔧 场景三：HMI黑屏，但PLC和驱动器一切正常
现象：触摸无反应、背光全灭、USB口供电正常，但无法识别PC连接。
❌ 错误操作：拆屏换背光板→ 可能破坏密封性，潮湿车间二次故障率飙升。
✅ 速捷“冷启动急救包”方案：
> - 第一步：拔掉HMI所有通讯线（以太网、RS485），仅留DC24V供电；
> - 第二步：长按HMI面板右下角隐藏复位键（多数品牌有，位置见《速捷HMI应急手册》附录A）10秒；
> - 第三步：若仍无效，改用“固件热刷”——用U盘拷贝对应型号官方最新固件（非升级包，是完整镜像），插入HMI USB口，上电自动识别刷写（支持昆仑通态、威纶、步科等主流品牌）。
> 💡 真实案例：泉州某纺织厂，HMI因雷击导致SPI Flash芯片逻辑紊乱，常规重启无效，用此法3分钟恢复——比换屏快6小时，成本省92%。
📌 速捷底线原则：
> 所有临时措施，必须满足三个“当场可逆”：
> 🔹 物理可逆（拔掉模拟线，即恢复原状）；
> 🔹 逻辑可逆（清除强制信号，系统自动回归安全状态）；
> 🔹 记录可逆（每次应急操作，需手写《应急操作登记单》，含时间、操作人、临时方案、恢复验证结果，存档备查）。
> 这不是流程绑架，是给下次故障，留一份清醒的“事故前快照”。
3.2 常见故障根因溯源与整改建议：把“修了又坏”，变成“修一次，管三年”
很多客户说：“你们修得真快，但怎么老修同一台？”
我们苦笑：不是修得快，是病根没挖干净。
就像给发烧病人反复退烧，却不查是不是扁桃体化脓——真正的维修工程师，一半功夫在诊室，一半功夫在手术室外写整改报告。
🔍 小盘纸机TOP3“复发型故障”根因地图（附速捷实测整改方案）：
| 故障现象 | 表面原因 | 深层根因 | 速捷推荐整改方案 | 预期效果 |
|---|---|---|---|---|
| 安全继电器频繁报错 | K1/K2触点粘连、线圈烧毁 | 控制柜内湿度＞75%RH + 纸粉沉积 → 触点氧化速率加快3倍；老旧继电器（2015年前批次）未带灭弧电路 | ✅ 更换为带陶瓷灭弧罩+银合金触点的安全继电器（如欧姆龙G9SA系列） ✅ 加装柜内温湿度传感器+微型除湿模块（24V DC，功耗＜5W） ✅ 每季度用无水乙醇棉签清洁触点（非酒精！） | 继电器寿命提升至8年以上，误动作率下降90% |
| PLC通信中断频发（尤其雨季） | 以太网口指示灯闪烁异常、HMI离线 | 控制柜底部未做IP54密封，电缆进线孔用泡沫胶封堵 → 潮气沿电缆外皮毛细渗透至水晶头 | ✅ 进线孔改用硅胶防水格兰头（带铠装夹紧+IP68密封） ✅ PLC以太网口加装金属屏蔽罩（接地） ✅ 所有网线更换为工业级双屏蔽（铝箔+编织网）+带M12航空插头 | 通信稳定性达99.99%，雨季故障归零 |
| 变频器周期性报Err07（母线过压） | 制动单元散热片积灰、制动电阻阻值漂移 | 设备未纳入年度固件升级计划 → 新版固件优化了制动能量回馈算法，旧版易在减速段误判 | ✅ 建立《关键设备固件台账》，每12个月主动推送升级提醒 ✅ 变频器升级同步更新PLC轴控程序（避免指令兼容问题） ✅ 制动电阻改为铝壳散热型（温升降低40℃） | 过压报警消失，制动响应时间缩短18% |
💡 速捷“根因整改三问法”（写在每份维修报告末尾）：
> ① 这个故障，是否暴露了某个部件已到设计寿命临界点？（例：某厂西门子CPU电池2019年安装，2024年失效→不是电池坏了，是它本该退休了）
> ② 这个故障，是否源于环境与设备防护等级不匹配？（例：IP20的PLC放在高粉尘印刷车间→不是PLC不行，是它不该在这儿）
> ③ 这个故障，是否因操作习惯与系统逻辑存在“隐性冲突”？（例：操作员习惯长按启动键3秒，而PLC程序设定为脉冲触发→长期导致输入点过载老化）
📌 不花钱也能防故障的“空气级整改”：
> - 给PLC编程软件加“版本水印”：每次下载程序，在注释区自动插入日期+工程师ID+本次修改摘要（速捷提供免费小工具）；
> - 在HMI首页嵌入“实时健康看板”：显示关键温度（变频器散热片）、湿度（柜内）、电压波动率（±5%告警）——让操作员一眼看见“机器在喘气”；
> - 把“急停按钮复位”动作，做成双步骤：先旋转解锁，再按压复位 → 杜绝“随手一拍就启动”的侥幸心理。
3.3 建立小盘纸机开机前标准化点检清单与操作员培训要点：让“开机”从赌运气，变成做体检
最后，也是最重要的一环：
再牛的维修，也比不上一次靠谱的开机前检查；
再好的设备，也扛不住日复一日的“凭感觉操作”。
我们帮比亚迪某基地梳理过——他们87%的非计划停机，发生在“开机后15分钟内”。
根源？不是设备不行，是开机前，没人认真看过那台机器。
📋 速捷《小盘纸机开机前10分钟点检清单》（精简实战版，已适配一线操作员阅读习惯）：
| 序号 | 检查项 | 检查方法 | 正常状态 | 异常处理 |
|---|---|---|---|---|
| 1 | 安全门开关 | 手动开/关3次，听“咔嗒”声，看HMI对应信号变化 | 响声清脆，HMI图标实时变色 | 清洁触点，调整安装位置，更换微动开关 |
| 2 | 急停按钮 | 旋转解锁→按压复位→观察PLC输入点I0.0状态 | 复位后RUN灯由红转绿，HMI无报警 | 检查按钮底座接线，测量触点阻值（应＜0.1Ω） |
| 3 | 气源压力 | 查气源三联件压力表 | 0.55±0.05MPa，油杯有适量润滑油 | 排水排污，补充润滑油，检查气管有无龟裂 |
| 4 | 液压油位 | 目视油箱液位计（冷态） | ≥2/3刻度线，油液清澈无乳化 | 补充同型号液压油，若乳化则换油+清洗滤芯 |
| 5 | 张力辊转动 | 断电状态下，徒手匀速转动 | 顺滑无卡滞，无异响 | 清理辊面纸毛，检查轴承游隙，润滑脂加注 |
| 6 | HMI触摸响应 | 点击任意软按钮 | 0.3秒内反馈，无延迟/跳变 | 重启HMI，检查USB接口，清洁屏幕表面 |
| 7 | 变频器散热片 | 手背轻触（安全距离） | 微温（＜50℃），无积灰 | 关机后用气吹清理，每月1次深度除尘 |
| 8 | 编码器电缆 | 目视+轻拽 | 无破损、无缠绕、屏蔽层无裸露 | 重新绑扎，加装防磨损护套，更换破损线缆 |
| 9 | PLC运行灯 | 直观观察CPU模块 | RUN绿灯常亮，ERROR红灯熄灭 | 记录异常状态，联系工程师，勿自行断电重启 |
| 10 | 历史报警清零 | 进入HMI报警历史页 | 最近24小时无红色严重报警 | 导出报警日志，分析高频报警项，纳入周维保计划 |
🎓 操作员培训“三不原则”（速捷现场培训必讲）：
> ❌ 不凭经验跳步骤：哪怕今天第100次开机，也要从第1条开始念；
> ❌ 不替设备做判断：看到“HMI显示正常”，不代表“真的正常”——要亲眼确认信号、亲耳听清声音、亲手摸到温度；
> ❌ 不沉默扛问题：发现任何一项“轻微异常”（如气压表指针抖动、HMI触摸稍慢），立即记录并上报——小异常，是大故障的胎动。
✨ 结语：应急是手艺，预防是修养
凌晨三点的抢修，值得敬佩；
但更值得骄傲的，是那个阳光正好的上午，您站在产线旁，看着小盘纸机平稳启动、张力稳定、纸卷匀速送出——
而您，只是笑着喝了口咖啡，因为您知道：
✅ 昨晚的点检表，已收进工位抽屉；
✅ 上月的固件升级，已静静跑在PLC里；
✅ 那个曾被您亲手更换的防潮模块，正默默守护着柜内干燥的空气。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
📌 附赠彩蛋：
若您正在为小盘纸机定制点检清单，欢迎微信搜索“速捷工控”公众号，回复关键词【小盘纸机点检表】，即可免费领取：
🔹 Excel可编辑版（含自动校验公式）
🔹 A5便携打印版（带勾选框+签名栏）
🔹 对应视频教学（3分钟真人演示每项检查动作）
——不卖课、不推销、不填问卷，纯为让开机，变得更安心一点。
（下一章预告：《备件管理与国产化替代指南》——当西门子CPU停产、三菱触摸屏断供，我们如何让老设备，活得比原厂还久？）
