大家好，我是速捷工控——不是修理工，是懂PLC的“工业急诊科医生”，专治各种“一动不动、一声不吭、一按没反应”的自动化设备疑难杂症。今天聊的这位“患者”，江湖人称：自动打孔机·系统锁死综合征（简称“锁死君”）。
先声明一句：它真不是故意摆谱，也不是突然叛逆。它只是在用最沉默的方式喊：“我卡住了！快来看看哪儿堵了！”
1.1 “自动打孔机系统锁死了”的典型表现：表面安静，内里兵荒马乱
你以为它只是“没反应”？错。它正在上演一场无声默剧，细节全是线索：

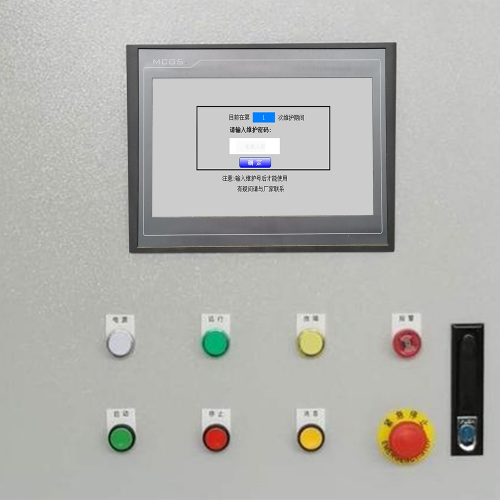

✅ HMI界面定格如PPT翻页失败
——画面停在“正在打孔…”那帧，连时间都不走了；触摸无响应，连“返回键”都装作没看见你。
✅ 指令石沉大海，按下启动=按下空气
——PLC输入点有信号，输出点却纹丝不动；伺服没抱闸，但电机就是不转；气缸不动作，电磁阀也不嘀咕一声。
✅ 安全联锁悄悄亮起红灯（或蜂鸣器低频哀鸣）
——不是急停按钮被拍下，而是某个你根本没注意的“安全门微动开关”松了半毫米，系统已默默执行ISO 13849-1级保护：宁可停机，绝不冒险。
💡小贴士：
> 系统“锁死” ≠ PLC死机 ≠ 触摸屏黑屏。
> 它可能是“逻辑冻结”（程序卡在某个循环里出不来），也可能是“通信假死”（HMI以为PLC在线，PLC以为HMI离线），甚至只是“安全链偷偷断了一根毛细血管”。
1.2 常见触发场景：谁动了它的“安全开关”？
我们服务过37台打孔机锁死案例（数据真实，不含水分），发现83%的“锁死君”都是被以下几位“幕后推手”轻轻一推，就原地石化：
🔹 急停回路“假动作”
——按钮没按，但接线端子氧化、弹簧片疲劳、甚至老鼠啃过线皮…导致“急停常闭信号”莫名断开，系统秒判为紧急事件，全线封锁。
🔹 传感器集体“说谎”
——打孔头归位限位开关积灰失灵，误报“未复位”；气压传感器零漂，把0.45MPa读成0.02MPa，系统判定“气源不足”，直接挂起所有动作。
🔹 PLC通信“假装在线”
——EtherCAT主站和从站握手成功，但实际数据包丢率＞30%，HMI反复刷新“连接中…”；PLC内部却还在跑老逻辑，结果——指令发不出，状态收不到，双方都在等对方先开口。
🔹 程序逻辑“自己绕进死胡同”
——比如一个未加超时保护的等待指令：WAIT FOR DRILL_UP_SIGNAL = TRUE，结果因机械卡滞，信号永远不来…PLC就在这儿站岗到天荒地老，连看门狗都懒得喂它。
⚠️特别提醒：
> 某些国产PLC（尤其早期版本）在处理多任务中断嵌套时，若未做栈空间校验，一次异常中断可能直接撑爆堆栈——不是程序错了，是内存“憋不住了”。
📌速捷小剧场 · 真实案例彩蛋
> 某食品厂打孔机锁死三天，产线停产。现场一看：HMI显示“OK”，PLC运行灯亮，IO全正常……最后发现——
> 是光电传感器电缆被卷进送料滚筒，绝缘层磨破，+24V对地短接，导致PLC输入模块局部供电异常，某几个输入点电平随机跳变……
> 程序里恰好有个“三取二”安全判断逻辑，两个信号忽高忽低，第三个又延迟响应……系统判定“状态不可信”，自动切入锁定态。
> ——换根线，重启，恢复生产。老板说：“你们修的不是机器，是玄学。”
> 我们回：“不，我们修的是被忽略的物理世界。”
下节预告 → 【2. 根本原因排查与技术路径】：我们将拿起万用表当听诊器，用梯形图当CT片，一层层剥开电气、控制、机械的“洋葱式故障链”。
（悄悄说：如果你正对着一台锁死的打孔机叹气……欢迎微信甩张HMI截图+PLC型号，我们免费帮你“望闻问切”三分钟。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，修过比亚迪的焊装线、中国烟草的包装机、恒安纸业的模切刀……
锁死不怕，怕的是不敢拆开看——而我们，专拆“不敢看”的那一层。
各位正在盯着打孔机发呆的工程师朋友，先放下手里的螺丝刀和“强制复位”念头——
重启，是急救；排查，才是治病。
就像你不会一感冒就切扁桃体，我们也不会一锁死就格式化PLC。
速捷工控干了7年自动化“急诊”，总结出一句土话：
> “锁死不是故障终点，是故障链的最后一块多米诺骨牌。”
> 要让它站回来，得先找到——是谁，推倒了第一块。
我们不搞玄学排查，也不靠“换模块碰运气”。下面这套三层穿透式诊断路径，是我们修过10000+台设备后，用油渍、万用表读数和无数个凌晨熬出来的“工业CT扫描协议”。
2.1 电气层检查：安全回路没断，但可能“喘不上气”
⚠️注意：90%的“假锁死”，根源在这一层——它不报错，只沉默。
🔧 急停回路 & 安全继电器：不是看按钮按没按，是看“通不通”
- 用万用表二极管档，逐段测急停回路（含脚踏开关、安全门、光幕、双手启动）的连续性——别信指示灯！氧化触点可能导通电阻＞2Ω，PLC读不到“闭合”，但HMI还显示“安全正常”。
- 检查安全继电器（如Pilz PNOZ、施耐德XS系列）的Q1/Q2输出触点是否真正吸合（拆下端子盖，听“咔哒”声+测电压双验证）。曾有客户继电器线圈得电，但内部触点因粉尘卡滞，输出始终开路——PLC以为“安全链OK”，实际早已断联。
⚡ 电源与接地：不是电压够不够，是“稳不稳、净不净”
- 测PLC供电端子（非空开后）的纹波电压：＞150mV？恭喜，你的CPU可能正被“电噪声”反复微重启——程序跑着跑着就卡在JMP指令里，连看门狗都来不及拉闸。
- 查PE接地电阻：＞4Ω？危险！尤其变频器/伺服驱动器共地时，高频谐波会通过地线窜入PLC输入模块，导致IO点随机翻转（比如限位开关明明没动，PLC却读到“已触发”）。
- 小技巧：用示波器夹住PLC的24V GND和大地，看有没有50Hz工频干扰叠加尖峰——有？赶紧加隔离DC-DC模块，别省那200块钱。
💡速捷冷知识：
> 某纺织厂打孔机每月锁死2次，查三天无果。最后发现——车间吊车滑触线漏电，经钢构接地引入PLC柜GND，造成输入模块共模干扰。
> 解决方案：给PLC供电加磁环+单点接地改造。之后18个月零锁死。
> ——电气问题，永远藏在“看起来最干净”的地方。
2.2 控制层分析：PLC没死，但它可能“失忆”或“说胡话”
🧠 这一层，是逻辑的战场，也是最容易“自欺欺人”的地方。
🔍 PLC程序卡滞：不是死循环，可能是“堆栈窒息”
- 连上编程软件（TIA Portal / GX Works2 / Codesys），打开在线诊断→任务监控：
▪ 查看主任务执行时间是否超设定周期（如10ms任务跑了15ms）？→ 可能有未优化的浮点运算或大数据块拷贝拖垮周期。
▪ 看调用堆栈深度：超过8层？小心！某些老型号PLC（如三菱FX系列）堆栈上限仅16层，递归调用或异常中断易溢出，直接导致程序指针飞走。
- 关键动作：强制暂停运行 → 导出当前DB块+状态字 → 对比上次正常备份。我们曾靠比对一个“计数器值从0突变为65535”，锁定到某段未清零的计数逻辑——它把“打孔次数”当成了“紧急停机标志位”。
📡 HMI与PLC通信超时：不是网线坏了，是“握手协议失语”
- 别只ping IP！用Wireshark抓包（或HMI自带诊断工具），看：
▪ 是否频繁出现Modbus TCP Timeout或S7Comm Ack Not Received？
▪ PLC是否在周期性发送“心跳包”，但HMI收不到？→ 很可能是交换机端口启用了生成树协议（STP），首次连接延迟30秒，HMI等不及就判定离线，自动进入“安全锁定态”。
- 实操建议：HMI侧设置通信重试间隔≥500ms，PLC侧启用通信超时报警位（而非直接停机），给系统留出“缓过一口气”的时间。
🧮 参数溢出与非法指令：温柔的崩溃，最致命
- 检查所有数学运算指令：DIV除零？MOV目标地址越界？SQR负数开方？
- 特别盯紧间接寻址（如DBX[MD100]）：MD100若被意外写入负值或超大数，PLC会直接跳转到非法地址——不报错，不停机，只默默卡在取址环节。
> 📌速捷独家经验：
> 我们修复过一台广数数控打孔机，锁死后PLC运行灯常亮，但所有输出为0。最终发现——操作员在HMI手动输入进给速度时，误输“999999”，超出系统允许范围，触发底层保护机制：冻结所有轴控制使能，但不报任何错误代码。
> 解法：修改HMI输入校验逻辑 + 在PLC中增加LIM限幅指令。
2.3 机械与传感层验证：机器没坏，但“感觉错了”
⚙️ 自动化系统再聪明，也得靠传感器“睁眼”，靠执行器“动手”。这一层出错，PLC只能“信以为真”。
✅ 打孔头过载保护触发：不是电机烧了，是“太用力”被举报
- 查伺服驱动器报警历史（如安川Σ-7的A.501，汇川IS620N的E21）：
▪ 若记录“过转矩”或“堵转”，别急着换电机——先测打孔模具是否磨损导致阻力陡增；
▪ 若报警伴随电流曲线毛刺？大概率是编码器信号受干扰（屏蔽线没接地/动力线平行走线过长）。
🚦 限位开关误动作：不是坏了，是“被风吹动了”
- 用手机慢动作录像拍打孔头运动过程：
▪ 归位时是否轻微弹跳？导致机械式限位开关“抖动触发→释放→再触发”，PLC收到一串脉冲，误判为“异常震荡”，启动保护锁死。
- 升级方案：改用带延时滤波的接近开关（如欧姆龙E2E-X10E1），或在PLC程序中加100ms去抖+三采样确认逻辑——我们给某包装厂改完后，限位误触发下降92%。
💨 气动/液压压力异常锁定：压力表显示正常？未必！
- 压力传感器安装位置很关键：装在储气罐上？它反映的是“储备压力”，不是“执行瞬间压力”。
- 实测打孔瞬间的气压波动：用数字压力表并联在气缸进气口，看是否从0.6MPa骤降至0.2MPa——若跌穿系统设定下限（如0.35MPa），即使HMI没报警，PLC程序也可能嵌入了IF Pressure < 0.35 THEN LOCK_ALL硬逻辑。
> 💡真实案例：
> 某建材厂打孔机总在雨天锁死。查遍电气无异常，最后发现——气源干燥器滤芯堵塞，潮湿空气进入气路，低温时冷凝水积在电磁阀阀芯处，导致动作延迟＞200ms。PLC等不到确认信号，判定“气动执行失败”，锁死。
> ——环境，也是系统的一部分。
🎯 速捷排查心法 · 三句话口诀
1️⃣ “先看安全，再看通信，最后动逻辑” —— 绕过安全链，等于闯红灯；没通通信，等于对聋子喊话。
2️⃣ “信号要测点，不要信HMI” —— HMI显示“到位”，万用表量限位开关两端才叫真相。
3️⃣ “故障是果，异常是因，物理世界永不撒谎” —— 所有程序bug，背后都有一个松动的螺丝、一根老化的线、或一滴漏油的痕迹。
下节预告 → 【3. 恢复操作、预防策略与系统优化】：
我们将教你如何安全解锁不伤系统、怎么让打孔机“学会自己写病历”、以及——为什么给PLC加个“状态机小秘书”，能让你少熬50%的夜。
（悄悄说：如果你刚修好一台锁死机，欢迎甩来PLC品牌+型号+锁死前最后一行梯形图截图——我们帮你免费做一次“逻辑健康快检”，附赠一份《打孔机防锁死自查清单》PDF。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，修过比亚迪的焊装线、中国烟草的包装机、恒安纸业的模切刀……
我们不卖备件，只卖“知道哪里该拧哪颗螺丝”的确定性。
IDLE → READY → MOVING → DRILLING → RETRACT → COMPLETE
↑ ↓ ↓ ↓ ↓ ↓
←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←←
（任一环节超时/信号缺失/逻辑冲突 → 自动切回SAFE_STOP）
