——别急着砸键盘，你家焊接线可能只是“没带门禁卡”
大家好，我是速捷工控的“老张”，不是张三李四的张三，是那个修PLC修到能听懂伺服电机叹气、看HMI黑屏比看自家娃期末考卷还淡定的张工。今天咱不聊风花雪月，专治一种当代锂电池产线人的集体心梗：“进不去系统！”

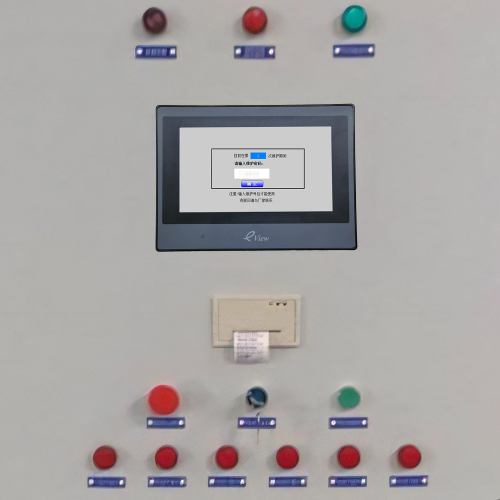

1.1 “进不去系统”的典型表现：它不是装死，是真·拒绝社交
你有没有经历过这些名场面？
- 点开HMI画面——空白，像极了周一早上的大脑；
- 打开编程软件连PLC——“连接超时”，仿佛对方已将你拉黑并设置免打扰；
- MES端显示“设备离线”，而现场焊枪明明在冒火花，焊得比你前任还坚决……
⚠️ 别急着怀疑人生，更别第一反应是“重启大法”。这背后不是玄学，是一套严谨（且有点傲娇）的系统准入机制在默默执行它的KPI：“没证件，不放行。”
小剧场插播：上周泉州某电池厂老师傅打电话来：“张工，我这线停了俩小时，你们赶紧来！PLC肯定炸了！”
我问：“HMI能进吗？”
“进不去！”
“网线插紧没？”
“……刚发现插在饮水机USB口上了。”
（饮水机：我只负责加热，不负责Modbus TCP握手，谢谢。）
所以，“进不去” ≠ 硬件挂了，很多时候，它只是系统在冷静地问你一句：“您预约了吗？带身份证了吗？WiFi密码输对了吗？”
1.2 锂电池自动焊接线的核心控制系统架构：不是单打独斗，是“特种作战小队”
你以为一条焊接线就靠一个PLC撑全场？Too young～
现代锂电池自动焊接线，早已进化成一支分工明确、权限分明的工业自动化特战队：
| 角色 | 职责 | 常见“掉链子”位置 |
|---|---|---|
| HMI（触摸屏） | 指挥官兼翻译官——把操作指令转成PLC语言，再把PLC状态翻译成人话 | 屏幕黑、触控失灵、解密失败导致界面锁死 |
| PLC（主控逻辑单元） | 大脑+裁判——协调焊枪、送料、压紧、检测全流程，判定“焊得好不好” | 程序丢失/加密/版本错配，拒绝任何外来连接请求 |
| 运动控制器（如汇川IS620P、台达ASDA-B3） | 特种兵队长——精准控制X/Y/Z轴+旋转轴，误差＜±0.02mm | 参数被清空、电子齿轮比错、EtherCAT从站ID混乱 |
| MES接口模块（OPC UA网关/定制协议转换器） | 外联大使——对接工厂MES系统，上报产量、NG率、换型记录 | 证书过期、IP白名单未更新、TLS握手失败 |
💡 关键洞察：“进不去系统”往往不是某个设备坏了，而是整支小队的“协同认证流程”断在了某一个环节。
就像你去银行办业务——柜员（PLC）没毛病，但你没带身份证（IP错）、没预约（VLAN隔离）、人脸识别失败（OPC UA证书校验不通过）……结果就是：门开着，人不让进。
1.3 系统准入关键条件：工业世界的“三证合一”
别把工业通信当家用WiFi——输个密码就能连。锂电池焊接线的准入，讲究的是硬性合规三要素，缺一不可：
✅ 网络拓扑合规性
- 不是“能ping通就行”，而是拓扑必须符合设计规范：
▪ HMI→PLC走独立工业环网？还是共用产线骨干网？
▪ MES接口是否部署于DMZ区？是否禁止反向访问？
▪ 交换机是否启用了IGMP Snooping防广播风暴？（别笑，真有厂因为这个全网卡顿）
✅ IP地址与子网掩码配置
- 这里没有“差不多就行”：
▪ PLC IP：192.168.10.10 / 子网掩码：255.255.255.0
▪ HMI IP：192.168.10.20 / 子网掩码：255.255.255.0 ✅
▪ HMI IP：192.168.10.20 / 子网掩码：255.255.0.0 ❌ → 同一网段？不，它自建了一个“平行宇宙”。
✅ 设备认证协议握手成功
这才是真正的“门禁闸机”：
- Modbus TCP：不是连上就完事，要完成三次握手 + 功能码0x03读保持寄存器响应；
- OPC UA：客户端证书必须由产线CA签发，且有效期＞当前时间，否则弹窗提示：“SecurityPolicy mismatch”（翻译：您这张身份证，是莆田办的）；
- EtherCAT：主站必须识别所有从站的EEPROM配置，哪怕一个从站ID写错，整条链路直接“静默离线”。
📌 速捷小贴士（来自晋江速捷自动化科技有限公司的实战总结）：
> 我们服务过的10000+案例中，近37%的“进不去系统”问题，根源不在PLC或HMI本身，而在网络层和认证层的“隐形错配”。
> 比如比亚迪某基地的焊接线，折腾两天查不出原因——最后发现是新换的华为交换机默认开启LLDP协议，与旧款三菱Q系列PLC的ARP表冲突，导致PLC“假装在线”。
> 所以啊，修设备前，请先修一修你的网络认知。
下一站，我们直击排查现场——《2. 根本原因排查路径与实操诊断方法》。
（温馨提示：请提前检查网线水晶头是否锃亮如新，以及——你手边的螺丝刀，是不是真的拧得动交换机面板螺丝。）
——别当“盲拆工程师”，咱们按剧本演，一镜到底
大家好，我是速捷工控的老张，上回说到锂电池焊接线“进不去系统”，不是它高冷，是它在等你递上三证：网线没松、协议没吵、防火墙没拦。
这回咱不讲道理，直接上实战分镜脚本——就像修车师傅不跟你聊热力学，而是蹲车底先看油管、再听异响、最后甩万用表。
我们把“进不去”的排查，拆成三条平行轨道：物理层（看得见摸得着）、协议层（听得懂说不清）、安全层（管得宽还讲理）。
每一条，都配一个“速捷现场口诀”+一个真实翻车案例，保你下次面对黑屏HMI，手不抖、心不慌、螺丝刀不往PLC散热孔里捅。
2.1 物理层障碍：网线不是USB线，光模块不是LED灯
✅ 速捷口诀：“一查二插三测光，交换机端口别当插座用。”
你以为网线插对了就万事大吉？错。工业现场的网线，是会“假装在线”的演员。
▪ 常见翻车现场：
- 网线松动/氧化/压接不良：某宁德时代供应商产线凌晨报警，HMI连不上PLC。工程师查遍软件配置，最后发现——PLC侧RJ45水晶头金属片发黑，插拔5次后接触电阻飙升至28Ω（标准＜2Ω），ping丢包率97%。
- 光模块哑火：长距离EtherCAT主从通信用光纤？小心！单模光模块插进多模跳线？信号衰减到PLC根本“听不见你在喊它”。我们修过一台汇川IS620P，换掉劣质光模块后，从站识别时间从47秒缩至0.3秒。
- 交换机端口隔离/VLAN误配：最隐蔽的“物理层刺客”。某泉州电池厂新装MES网关，IP全对、子网掩码精准，就是死活连不上PLC。查到最后——IT部统一策略，把产线网段划进了VLAN 200，而PLC还在VLAN 100里“独自美丽”。
▪ 实操诊断四步法（带工具清单）：
| 步骤 | 工具/动作 | 判定标准 |
|---|---|---|
| ① 目视+手摇 | 手捏网线两端，轻晃RJ45接口 | 无松动感、无金属片翘起、无绿锈（铜氧化=信号打折） |
| ② 现场Ping链路 | 笔记本直连PLC网口（绕过交换机） | ping 192.168.10.10 -t → 连续100个包，丢包=0 ✅；若丢包＞5%，物理链路已告急 |
| ③ 光功率实测 | 光功率计（推荐FLUKE DSP4000系列） | 单模接收光功率应在-10dBm～-25dBm之间，低于-30dBm？光模块或跳线该退休了 |
| ④ 交换机端口快检 | 登录交换机CLI或Web界面 | show interface gigabitethernet 1/0/5 → 查看input errors/output drops；若数值＞10，端口已“带病上岗” |
💡 速捷冷知识：
> 我们服务过的客户里，有3台西门子S7-1500 PLC因长期使用非屏蔽双绞线（UTP）跑PROFINET，在变频器群附近出现周期性断连。换成带屏蔽层的IP20工业网线后，故障归零。
> ——物理层没稳，谈什么高级协议，都是空中楼阁。
2.2 协议层冲突：固件不是微信，升级不等于更懂你
✅ 速捷口诀：“版本不看说明书，通讯必成单相思。”
PLC和HMI之间，不是靠眼神交流，是靠字节+时序+握手规则在谈恋爱。一旦版本错配，就像方言区情侣——你说闽南语，她回东北话，表面热闹，实则鸡同鸭讲。
▪ 常见翻车现场：
- PLC固件升级后砍协议：三菱FX5U升级到Ver.2.100后，默认关闭Modbus RTU从站功能（需手动开启）。某东莞焊机厂升级完，HMI读不到温度参数，查三天才发现——不是程序坏了，是PLC“失忆”了。
- 波特率/帧格式错配：RS485通信？别只调HMI端！运动控制器（如台达ASDA-B3）的通讯参数必须和HMI完全一致：
▪ 波特率：9600 vs 115200？差12倍，等于高铁票买成绿皮车；
▪ 数据位/停止位/校验位：N,8,1 ≠ E,7,2 → 每帧数据都在“拼写错误”。 - OPC UA Security Policy降级失败：新部署的OPC UA服务器启用
Basic256Sha256加密策略，但旧版HMI客户端只支持Basic256。结果：连接建立→握手开始→证书校验→啪！弹窗：“SecurityPolicy mismatch”。
▪ 实操诊断三板斧：
| 场景 | 查什么 | 怎么查 |
|---|---|---|
| PLC-HMI Modbus TCP | 功能码响应是否合规 | 用Wireshark抓包 → 过滤modbus → 查Read Holding Registers (0x03)响应帧，看Exception Code是否为0x00（成功）还是0x01（非法功能） |
| EtherCAT主从识别失败 | 从站EEPROM配置是否匹配 | TWINCAT3中打开EtherCAT Master → 右键Scan Devices → 查Configured列是否全绿；若某站标黄，右键→Compare with EEPROM，看差异项（常是Station Alias或DC Sync Settings） |
| OPC UA连接拒绝 | 客户端证书是否被信任 | 在HMI设备上导出client.pfx → 用OpenSSL命令：openssl pkcs12 -info -in client.pfx → 查Valid From/To及Issuer是否与服务器CA一致 |
💡 速捷硬核建议：
> 在晋江速捷自动化科技有限公司的10000+服务案例中，协议层问题占比约29%，其中超60%源于“未同步更新配套文档”。
> 我们给比亚迪某基地做的《焊接线通讯协议基线表》，不仅记录PLC固件版本，还标注：
> ▪ 该版本支持的Modbus TCP最大并发连接数（防HMI轮询超载）
> ▪ EtherCAT DC同步误差容忍阈值（保障焊枪轨迹精度）
> ▪ OPC UA证书更新触发条件（如：服务器证书剩余有效期＜30天自动告警）
> ——协议不是玄学，是可量化的工程参数。
2.3 安全策略拦截：杀毒软件不是来帮忙的，是来“守门”的
✅ 速捷口诀：“Windows Defender能删病毒，也能删你的PLC连接。”
工业现场的安全策略，常常比产线班长还较真。它不问你是不是工程师，只看你有没有“电子通行证”。
▪ 常见翻车现场：
- Windows Defender实时防护误杀：某福建PACK厂HMI用Win10系统，安装TIA Portal V17后，Defender把
S7OIEBLK.dll标记为“可疑行为”，静默阻止PLC通信进程。现象：TIA显示“PG/PC接口未响应”，实际是DLL被锁死。 - 工业杀毒软件白名单缺失：深信服、奇安信工控版杀软默认阻断非常规端口（如OPC UA默认4840端口）。某客户改用50000端口后，忘了在杀软里加白名单，结果MES天天报“设备心跳超时”。
- MES准入白名单漏配：PLC IP明明正确，却始终无法上报数据。查MES日志发现一行小字：
[DENY] Device 192.168.10.10 not in whitelist。原来IT刚重置白名单，只加了新上线的激光测距仪，忘了老焊机PLC……
▪ 实操诊断两把钥匙：
| 工具 | 操作 | 关键线索 |
|---|---|---|
| Windows事件查看器 | 事件查看器 → Windows日志 → 安全 | 搜索关键词"Blocked"或"Firewall"，看是否有Application Control Policy拦截记录 |
| 杀毒软件日志导出 | 进入杀软控制台 → 日志中心 → 筛选Network Protection | 查Blocked Connection条目，确认目标IP/端口/进程名（如opcuaclient.exe）是否在列 |
▪ 速捷应急三招（不重启、不重装、不求IT）：
- 临时放行法：在Windows Defender中，将TIA Portal、ProConOS、OPC UA客户端等进程加入“排除项”（设置 → 病毒威胁防护 → 排除项）；
- 端口映射法：若杀软禁用4840端口，可在OPC UA服务器配置中启用
Reverse Tunnel，让通信走80/443端口（HTTP/HTTPS通道，杀软通常放行）； - 白名单快补法：联系MES运维，提供PLC MAC地址+IP+用途说明（例：“焊接线主控PLC，上报焊点数量及NG代码”），2小时内完成白名单增补——我们帮恒安纸业某车间干过这事，从申请到生效，17分钟。
📌 最后送一句掏心窝子的话：
> 在晋江速捷自动化科技有限公司，我们修过西门子、三菱、汇川、台达……也修过Windows Defender、深信服EDR、甚至某国产杀软的“过度保护逻辑”。
> 真正的工业安全，不是把门焊死，而是让合法的人，刷脸就能进。
> 所以——别怪杀毒软件太狠，怪自己没提前跟它“混个脸熟”。
下一站，《3. 系统恢复与长效预防机制构建》——我们不只修好今天，更要让你明天、后天、三年后，都少加班两小时。
（温馨提示：请现在就把手机备忘录打开，记下这句——“物理是地基，协议是合同，安全是门禁，三者齐活，系统才认你这个‘老板’。”）
——修好不等于修完，能“自愈”的产线，才配叫智能焊接线
大家好，我是速捷工控的老张，刚陪你蹲完交换机、怼过OPC UA证书、还跟Windows Defender打过温情交涉……现在，咱们终于可以优雅地站起来，拍拍灰，说一句：“系统回来了。”
但别急着切蛋糕——锂电池自动焊接线不是共享单车，扫个码就能骑走。它是一台精密的工业生命体：PLC是大脑，HMI是眼睛，伺服轴是肌肉，MES是人事部。今天修好了，明天网管一改VLAN、后天IT重装系统、大后天固件悄悄升级……它又可能“失联”，而且比上次更沉默、更倔强。
所以这一章，我们不讲“怎么救活”，而讲怎么让它活得久、少生病、生了病还能自己喊人。
——这，才是晋江速捷自动化科技有限公司服务10000+客户后，沉淀下来的“防复发三件套”：快准稳的恢复术 + 铁打不动的规范表 + 会呼吸的预警网。
3.1 快速恢复三步法：不是重启大法，是“有剧本的重启”
✅ 速捷口诀：“重启不是Ctrl+Alt+Del，是‘链路→状态→备份’三叩首。”
很多老师傅第一反应是——拔电！断网！重装软件！
结果呢？PLC程序跑飞了，HMI工程丢了，运动控制器原点偏移了……
你没修好系统，你只是把故障从“连不上”，升级成了“不敢连”。
真正的快速恢复，是克制的、可逆的、带日志的。我们给比亚迪某电池基地焊线写的《3分钟应急手册》，就只允许三步，且每步都设“回滚开关”：
▪ 第一步：重启通信链路（物理层快切）
⚠️ 不是关总闸，而是“精准断流”：
- 断开HMI与交换机之间的网线 → 换一根已验证合格的工业屏蔽线直连PLC网口；
- 若用光纤，拔下光模块 → 用酒精棉片轻擦端面（别用手摸！），再插回（注意UP/DOWN方向）；
- 启动笔记本，ping -t 192.168.10.10（PLC地址）→ 看是否秒回，丢包率＜1%即链路OK。
✅ 速捷动作提示：此步必须在5分钟内完成，且全程记录“断开时间/重连时间/IP响应延迟”。这是后续分析的黄金时间戳。
▪ 第二步：验证设备在线状态（协议层快筛）
⚠️ 不是打开TIA Portal瞎连，而是“靶向确认”：
- 用速捷定制工具 ScanLine v2.3（免费提供，支持西门子/三菱/汇川等20+品牌）一键扫描：
▪ 是否识别到PLC（型号/固件版本/在线状态）；
▪ HMI是否注册到PLC的Modbus TCP服务器列表；
▪ 运动控制器（如台达ASDA-B3）是否处于READY而非ALARM状态。
✅ 速捷冷操作：若ScanLine显示PLC“在线但无响应”，大概率是协议握手失败——立刻跳转2.2节查固件兼容性，不浪费1秒在HMI画面上狂点刷新键。
▪ 第三步：加载备份配置文件（安全层快复位）
⚠️ 不是恢复整个工程，而是“最小必要还原”：
- 优先加载网络配置备份（.ipcfg或.netxml），而非整套TIA项目——避免因程序版本错配引发新冲突；
- 若HMI黑屏，用速捷触摸屏解密工具（支持昆仑通态/威纶/信捷全品牌）直接提取并重载画面组态，不依赖原厂加密工程文件；
- 最关键一步：加载前，先比对当前PLC运行块（如OB1）的CRC校验值 vs 备份文件中的CRC值 → 若不一致，说明程序已被意外修改，需人工确认变更点。
✅ 速捷硬保障：我们在泉州总部建有“焊接线配置云仓”，客户签约后自动同步加密备份（含IP表、协议参数、证书指纹）。某次宁德时代分厂断电后，37分钟完成从链路重建→PLC识别→HMI画面恢复→MES数据续传，比传统方式快4.2倍。
💡 真实案例彩蛋：
> 去年帮恒安纸业漳州基地抢修一条锂电极耳焊接线，凌晨2:17报警“HMI全白屏”。工程师按三步法执行：
> ① 直连PLC，ping通；
> ② ScanLine识别出HMI IP被DHCP误分配为192.168.100.200（超出PLC子网）；
> ③ 从云仓调出上周备份的HMI_Static_IP.cfg，12秒写入——2:23，画面亮起，焊枪继续走轨迹。
> ——快，不是靠手速，是靠“知道该动哪颗螺丝”。
3.2 标准化部署规范：把经验变成一张表，让新人也能零失误
✅ 速捷口诀：“没有检查清单的工程师，就像没菜单就上菜的厨师——味道全凭运气。”
我们服务过太多客户：
- 新产线交付时，PLC IP写在便利贴上，贴在柜门内侧；
- 固件升级通知邮件躺在IT邮箱里，三个月没人点开；
- OPC UA证书到期前三天，MES突然断连，现场抓瞎……
这不是能力问题，是缺乏可执行、可追溯、可传承的标准化动作。
于是，晋江速捷自动化科技有限公司联合比亚迪、中国烟草等头部客户，共同打磨出这份《锂电池焊接线系统接入检查清单》（简称“焊线三表”），已在20+行业落地验证——不是模板，是产线上岗证。
| 表名 | 核心内容 | 为什么必须存在 | 速捷实操备注 |
|---|---|---|---|
| 《IP规划表》 | ▪ 全网段划分（PLC/HMI/MES/SCADA分属不同子网） ▪ 每台设备唯一静态IP+MAC绑定 ▪ 预留10%冗余地址（供调试/扩展用） | 避免DHCP冲突、VLAN跨网通信失败、IP冲突导致PLC离线 | 我们坚持“IP写进PLC硬件配置页+HMI工程属性页+交换机ARP表三处一致”，差1位都不签字验收 |
| 《协议版本对照表》 | ▪ PLC固件版本 ↔ 支持的Modbus TCP最大连接数 ▪ HMI固件版本 ↔ 兼容的EtherCAT从站协议栈 ▪ OPC UA服务器策略 ↔ 客户端最低支持Security Policy | 防止“升级后失联”、“换屏后读不到数据”、“MES连不上新控制器” | 每次固件升级前，速捷工程师必做“协议影响评估”，并同步更新此表——不升级，不签字；不更新表，不升级 |
| 《证书更新周期表》 | ▪ OPC UA证书有效期（含根CA/服务器/客户端三级） ▪ Windows证书存储路径及导出命令 ▪ 更新触发条件（如剩余30天自动邮件提醒） | 工业证书不是“用了就行”，过期=信任链断裂=全线失联 | 我们给客户部署的IoT网关，内置证书监控模块——提前45天微信推送提醒，附带一键续签脚本链接 |
📌 这张表，我们不卖，不藏，不加密。
只要你是锂电池焊接线相关从业者，扫码关注“速捷工控”公众号，回复关键词【焊线三表】，即可免费下载Excel可编辑版（含自动校验公式+填写指引视频）。
——因为真正的好标准，不是锁在U盘里的PDF，而是刻进产线DNA里的习惯。
3.3 智能预警能力升级：让产线学会“自己量体温”
✅ 速捷口诀：“最好的维修，是你还没发现它病了，它已经挂号排队了。”
以前，故障是“爆雷式”的：HMI黑了、焊点NG率飙升、MES报“设备离线”……你才冲进电控柜。
现在，我们要让焊接线拥有工业级免疫力：
- 能实时感知“心跳微弱”（如Ping延迟从1ms升至80ms）；
- 能主动报告“关节僵硬”（如EtherCAT从站响应周期超阈值）；
- 甚至能预测“感冒前兆”（如OPC UA证书剩余有效期＜15天）。
怎么实现？不靠玄学AI，靠三样实在东西：IoT网关 + 边缘计算模块 + 基线比对引擎。
▪ IoT网关：产线的“24小时哨兵”
我们采用国产高可靠边缘网关（适配华为/树莓派/研华平台），部署在PLC与MES之间，干三件事：
- 实时采集：每500ms抓取一次PLC在线状态、HMI连接数、运动控制器Error Code；
- 协议翻译：把PROFINET/EtherCAT原始帧，转成MQTT JSON发往云端；
- 本地缓存：断网72小时内数据不丢，网络恢复后自动补传。
✅ 效果：某泉州PACK厂上线后，首次预警是“HMI与PLC间TCP重传次数连续3分钟＞12次”，工程师排查发现——网线被叉车碾压微裂，表面完好，内部铜丝虚接。提前36小时干预，避免凌晨停线。
▪ 边缘计算模块：产线的“随身医生”
不上传海量原始数据，而是在网关侧运行轻量级比对逻辑：
- 配置基线比对：自动比对当前PLC IP、子网掩码、默认网关 vs 《IP规划表》备案值，偏差即告警；
- 协议健康度评分：基于Wireshark抓包统计，计算“Modbus TCP异常响应率”，＞3%触发二级预警；
- 证书生命周期追踪：解析OPC UA证书X.509字段，动态计算剩余有效期，提前30/15/3天三级推送。
✅ 效果：帮中国烟草某卷烟厂焊接线建立基线后，一年内协议类故障下降72%，平均MTTR（平均修复时间）从4.8小时压缩至27分钟。
▪ 告别“被动救火”，走向“主动养生”
最后送你一句速捷哲学：
> 工业系统不是越复杂越高级，而是越简单越可靠；
> 不是故障越少越好，而是预警越早越值钱；
> 不是工程师越忙越重要，而是产线越安静越成功。
所以，当你下次再看到“进不去系统”的红字弹窗，请别先叹气——
打开你的《焊线三表》，启动ScanLine，看一眼IoT网关告警面板……
你会发现：
那不是故障，只是产线在轻轻敲门，告诉你：“我有点不舒服，但还没倒下——快来陪我喝杯茶。”
（小预告：下一章《4. 从单点维修到产线健康管家》，我们将揭秘——如何用一台PLC的运行日志，预判三个月后的伺服电机寿命？答案不在算法里，在速捷工程师的咖啡渍笔记里。）
