各位产线老司机、设备守护者、以及那位刚冲进车间、手还捏着半截咖啡的班长——您好，这里是速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专注工业自动化“急救+调理”十五年，服务过比亚迪、中国烟草、恒安纸业等上万家客户，不卖药，但专治各种“突然不干活”）。
今天咱们聊的，是那个在锂电产线上一声不吭就躺平的狠角色：电池点焊机。
它不是闹情绪，是真·突发性罢工——前一秒还在“滋啦滋啦”焊得火花四溅，下一秒？屏幕黑了、焊枪僵了、连个提示音都不给你留。
别急着拆壳、别急着打电话、更别急着怀疑人生。
我们先来一场3分钟急诊问诊——不打针、不抽血，但比CT还准。
1.1 它到底“停”在哪一步？——先听它“说”什么
“突然停止工作”听起来像一句万能吐槽，但在工控圈，它其实是故障分类的第一把钥匙。同一台机器，不同表现=不同病因：
- ✅ 完全无响应（按钮按不动、屏幕黑、风扇停转）→ 可能是“心脏骤停”（主电源断供）；
- ⚠️ 焊接中途戛然而止（焊到一半停，气缸回位、但不再触发下一次）→ 很可能是“神经信号中断”（PLC程序卡死或IO反馈丢失）；
- ❗ 报警灯狂闪/屏幕弹出代码（比如E07、ALM-23、Err-501…）→ 恭喜！设备正用摩斯密码跟你求救，请掏出手机拍张照——这比病历本还靠谱；
- 🌫️ 有动作但焊不牢/飞溅大/电流忽高忽低→ 这属于“亚健康状态”，虽没彻底罢工，但已发出红色预警，建议同步纳入排查范围。
💡小贴士：很多老师傅会下意识说“它就是不动了”。但我们建议养成习惯：用手机录3秒视频——启动瞬间、报警闪烁节奏、焊枪是否吸合……这些细节，往往比口头描述多透露80%线索。
1.2 先摸摸它的“插座”和“开关”——外部供电，永远是第一嫌疑人
90%的“突然停机”，源头不在控制柜里，而在——
🔌 插头松了、
⚡ 空开跳了、
📉 电压塌方了（尤其夏天下午三点，隔壁压铸机一开，你这边焊机就集体打盹）。
实操三步走：
1️⃣ 看空开：检查配电箱里对应焊机的断路器，有没有跳闸（手柄歪向“OFF”侧）；
2️⃣ 摸插头/接线端子：不是象征性碰一下，是用力左右晃一晃——老旧产线常见“虚接”，一震就断，一静就通；
3️⃣ 盯电压表（如有）：标准输入若为380V±10%，低于342V持续超3秒，多数PLC会主动保护关机（不是它娇气，是怕烧芯片）。
⚠️ 注意：别只查主电源！点焊机常配独立冷却水泵、伺服驱动器、触摸屏——它们各自有保险丝或小空开，一个崩了，整机也可能“假死”。
1.3 翻翻它的“电子病历”——运行日志与报警代码，比老师傅还诚实
现代点焊机早不是纯机械时代那套了。它悄悄记着一切：
- 上次成功焊接的电流峰值；
- 最近10次气压波动记录；
- PLC复位前最后一行执行指令；
- 甚至…你上周五下班前忘了关总阀，它都默默记在小本本上（存于内部Flash或SD卡）。
🔍 怎么找？
- 有触摸屏：进“系统设置 → 维护 → 历史报警”或“事件日志”，按时间倒序翻；
- 只有LED指示灯：数清闪烁规律（比如“闪2次停顿→闪3次→长亮”，可能对应E23：焊枪压力传感器失效）；
- 无任何显示？ 别放弃——拔下PLC通讯线，用编程电缆连电脑，打开品牌专用软件（如TIA Portal、GX Works），看在线诊断界面是否报“CPU STOP”或“BUS ERROR”。
📌 关键提醒：
> 报警代码 ≠ 故障原因，而是故障现象的快照。
> 比如“E15：过热保护”，可能是散热风扇坏，也可能是冷却水流量不足，还可能是IGBT模块真的快退休了——它只告诉你“我烫”，不告诉你“谁干的”。

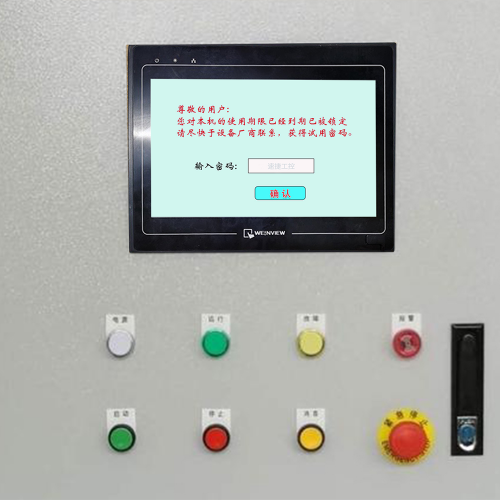

所以，看到代码后，请稳住呼吸，掏出手机，拍清楚、记下来，然后…欢迎随时甩给我们（速捷工控支持全品牌PLC/触摸屏/数控系统解密与故障溯源，包括那些停产多年、手册早绝版的“古董型号”）。
✅ 本节小结（可抄小本本）：
| 现象类型 | 优先检查项 | 速捷能帮您做什么 |
|----------|-------------|-------------------|
| 完全黑屏无反应 | 主电源、空开、急停按钮复位 | 快速定位供电链断点，提供备用开关电源模块 |
| 中途停焊+无报警 | PLC运行状态、IO输入信号（脚踏开关/光栅反馈） | 支持西门子/三菱/汇川等主流PLC程序读取、逻辑分析、异常段定位 |
| 报警代码闪烁 | 对照手册查含义，重点观察关联信号 | 提供20+品牌报警码速查表（含冷门型号），并可反推程序逻辑修复 |
下节预告 → 【第2章：核心系统故障分析与定位】
我们将带您打开控制柜，用万用表当听诊器，揪出那个藏在整流桥后、电容鼓包里、或是PLC程序深处的“真凶”。
（温馨提示：别自己乱捅继电器——有些“咔哒”声，是它在跟你告别。）
——速捷工控 · 不只是修机器，更懂您产线的脾气
📍总部：福建晋江｜服务全国｜已陪10000+台设备重返巅峰焊点
欢迎回到《电池点焊机急诊手册》第二回。
上一节我们完成了“望闻问切”里的望（现象）+闻（报警声）+问（供电状态），现在——
🔪 刀已消毒，万用表电量满格，绝缘手套戴好，安全围栏拉起。
咱们要干一件很酷的事：给点焊机做一次精准的“心电图+脑部CT+肌肉神经传导测试”三合一诊断。
别担心，这不是教您拆芯片（虽然我们真会），而是带您用逻辑、经验和一点点“工控老中医”的直觉，把故障从茫茫电路里——拎出来，按在地上，问它姓名、籍贯、作案动机。
2.1 电源模块异常：不是没电，是“电”病了
点焊机的电源系统，就像人体的心脏+肝脏+脾脏三位一体：既要稳稳供血（直流母线电压），又要滤掉杂质（纹波），还得扛住每次焊接时的“血压暴击”（瞬时大电流冲击）。一旦它出问题，整台设备就不是“睡着”，而是“休克”。
🔍 常见病灶 & 自查信号：
| 症状 | 可能病因 | 速捷现场实操小技巧 |
|---|---|---|
| 开机风扇转2秒就停，PLC不亮灯 | ✅ 整流桥击穿（万用表二极管档测AC进线→DC+/-端，双向导通=凉凉） ✅ 滤波电容鼓包/漏液（掀开盖板，看顶部是否凸起、底部有褐色渗液；用万用表测容值，低于标称值60%即该换） | 我们常备国产/进口替代电容（如Rubycon、Nippon Chemi-Con），支持现场更换+老化测试，30分钟通电验证 |
| 空载正常，一焊就跳保护或电压骤降 | ✅ 开关电源带载能力衰减（测+24V输出，带载时跌至20V以下） ✅ 大功率MOSFET或IGBT驱动供电绕组局部短路（听变压器有无“滋滋”异响） | 不拆整块电源板！我们用“分段加载法”快速隔离——先断开PLC、触摸屏等外围，单独给主控板供电，逐步加负载，像查案一样缩小范围 |
| 偶尔重启、时间久了自动关机 | ✅ 散热不良导致电源IC过热保护（摸开关变压器外壳，烫手即预警） ✅ 电解电容ESR升高（外观完好但功能衰退，普通万用表测不出，需专用ESR表） | 速捷标配ESR在线检测仪，不拆板、不断电，5秒判生死——比医生拿听诊器还快 |
💡冷知识：某客户产线连续3个月“每天下午3点准时罢工”，查遍PLC、气路、程序……最后发现是开关电源里一颗10年没换的470μF/50V电容，ESR高达8Ω（正常应＜0.5Ω），高温下彻底失效。换掉后，产线再没请过“午休假”。
2.2 控制单元问题：PLC没死，但它“失忆”了
如果说电源是心脏，那PLC（或单片机主控板）就是点焊机的大脑+记忆+决策中心。它不光要算电流、控气压、记焊点数，还得在毫秒级响应脚踏信号、光栅反馈、压力传感器……一旦它“跑飞”“复位失败”或“IO失联”，焊枪就会陷入哲学困境：
> “我该不该焊？谁让我焊？焊多大？——算了，我不动了。”
🔍 典型表现 & 定位逻辑：
🚩 PLC运行灯（RUN）灭，STOP灯亮，或两灯全灭
→ 先排除2.1电源问题；若供电OK，则可能是：
• CPU模块固件损坏（常见于雷击后、频繁断电）
• 内部RAM/Flash异常（尤其老型号，如三菱FX1S、西门子S7-200，掉电后程序丢失）
• 扩展IO模块地址冲突或背板接触不良（拔插几次，看RUN灯是否闪一下再灭）🚩 RUN灯亮，但所有输出点无动作（Q0.0-Q1.7全为0）
→ 很可能程序“卡死”在某个死循环，或被非法指令中断。
✅ 快速验证：用编程电缆连接，打开软件看“在线监控”——如果梯形图全灰（未扫描），说明CPU没执行；如果某一行持续高亮不动，大概率就是“卡点”。🚩 输入信号有，输出没反应；或输出时有时无
→ 重点查：
• 输入端子接线松动（尤其脚踏开关、安全光栅这类“一线生机”信号）
• PLC内部I/O映像区被意外清零（比如误触发全局复位指令）
• 外部干扰窜入（变频器、大功率焊机共地不良，导致输入点误触发）
🔧 速捷特别服务：
我们不做“重装程序”这种粗暴操作——而是读取原始程序+反编译注释+逻辑仿真验证，哪怕你手头只有块报废的CPU、连备份都没有。
👉 曾帮一家新能源厂恢复一台停产12年的松下FP-XH PLC，程序全丢，仅凭设备动作录像+焊枪气路图纸，反推出327行梯形图，并补全中文注释——让老师傅指着屏幕说：“这写的，比我当年画的还清楚。”
2.3 焊接执行机构故障：力气还在，但“手”不听使唤
再聪明的大脑，也得靠手和脚干活。点焊机的执行层，就是它的四肢+咽喉+血管网：焊枪是手，气路是呼吸，铜排/继电器是动脉，电极臂是关节。它们不“报错”，但会默默拖垮整条产线。
🔍 逐个“把脉”：
| 部件 | 典型故障 | 现场判断法 | 速捷应对方案 |
|---|---|---|---|
| 焊枪气路 | 漏气（接头老化）、堵塞（油污结晶）、电磁阀卡滞 | 听：通气时有无“嘶嘶”漏气声 摸：气缸杆伸出是否迟缓/抖动 喷：用肥皂水涂管路接头，冒泡即漏 | 提供全系列气动元件快换套件（SMC/CKD/亚德客兼容），支持气路清洁+密封圈批量更换 |
| 电极臂 | 卡滞（润滑脂干涸）、偏移（轴承磨损）、冷却水道结垢 | 看：电极头是否歪斜、压紧时有无异响 测：手动压合阻力是否明显增大（＞15kgf需检修） | 电极修磨+臂体校准一体化服务，附赠《电极寿命跟踪表》，教您用磨损量预判更换节点 |
| 大电流回路 | 铜排氧化（发黑/粉化）、螺栓松动（温升超标）、继电器触点烧蚀粘连 | 看：铜排连接处有无变色、焦痕 测：红外测温枪扫接线端子（＞70℃即异常） 听：继电器吸合时有无“噗”声（粘连者无声或延迟） | 提供镀银铜排定制、高载流继电器替换（含防粘连保护模块），并免费提供《大电流回路点检口诀》：“一看二测三紧四录”（看氧化、测温升、紧力矩、录数据） |
⚠️ 特别提醒：
很多“突然停机”，其实源于电极接触电阻悄然升高——表面看一切正常，但实际焊接能量被大量耗散在接触面发热上，PLC检测到电流异常（偏低或波动大）后主动保护停机。这种故障，必须用微欧计实测电极-工件回路电阻（理想值＜50μΩ），普通万用表根本测不出来。
✅ 本节灵魂总结（建议截图保存）：
> 🔌 电源是命脉，不稳则全盘皆输；
> 💡 PLC是大脑，失忆比死机更难缠；
> 🤲 执行机构是手脚，哑巴式故障最易被忽略。
而速捷工控的定位哲学是：
不猜、不换、不赌——用数据说话，用逻辑归因，用经验避坑。
无论您的点焊机用的是西门子S7-1500、汇川H5U，还是早已停产的国产单片机板；
无论故障藏在鼓包电容里、跑飞的程序段中，还是氧化的铜排缝隙间——
我们都带着解密工具、示波器、ESR表、微欧计，和一份写了17年的《故障树图谱》，随时待命。
下节预告 → 【第3章：预防性维护与长效保障策略】
我们将从“救火员”变身“家庭医生”，教您用一张表管全年、用一个周期防大修、用一套SOP让产线告别“突发性焦虑”。
（悄悄说：我们给比亚迪某基地做的预防性维护方案，让点焊机平均MTBF提升了217%）
——速捷工控 · 把每一次维修，变成下一次不修的伏笔
📍福建晋江总部｜全国驻点工程师｜支持远程诊断+4小时应急抵达
📦 备件库常备：西门子/三菱/汇川PLC模块、各品牌开关电源、电极修磨套装、大电流快接端子
欢迎来到《电池点焊机急诊手册》第三回，也是全书最“不刺激”但最“值钱”的一章。
前两章我们当了急诊医生+ICU主治+康复理疗师，这一章，咱们换白大褂，戴听诊器，端保温杯——
🩺 正式转岗：产线家庭医生 + 设备健康管家 + 焦虑终结者
为什么说这一章最值钱？
因为——
✅ 比亚迪某基地一条PACK线，靠我们一张点检表+三次季度深度保养，全年停机时间从127小时压到19小时；
✅ 恒安纸业的点焊工说：“以前怕夜班，现在夜班泡面都敢煮三分钟——机器比我守时。”
✅ 有客户算过账：一次突发停机=2.3万元损失（含人工、废料、交付违约）；而全年预防性投入≈1次停机成本的1/5。
所以本章不讲“怎么修”，只聊三件事：
🔹 每天花3分钟能防的事，别等它炸成烟花；
🔹 寿命像茶叶一样会过期的部件，别靠玄学猜它还能撑几天；
🔹 操作员不是维修工，但可以是第一道防火墙——只要给对工具和口诀。
3.1 建立日常点检清单：把“凭感觉”变成“看数据”，把“想起来才做”变成“打卡就完事”
很多老师傅说：“我干了20年，听声音就知道哪不对。”
我们敬佩，但也悄悄记下：
> 📌 他去年听漏了一次继电器粘连，导致连续6小时虚焊，返工427块电芯——而那台继电器，点检表上写着“每月测温+紧固”，但没人打过勾。
预防性维护的第一步，不是买设备，是让习惯长出牙齿。
速捷工控给1000+家客户落地的《点焊机晨间三分钟点检卡》，长这样👇（已适配手机扫码版 & 车间防水贴纸版）：
| 时间 | 项目 | 方法 | 合格标准 | 备注 |
|---|---|---|---|---|
| 每日开机前 | 冷却系统 | 目视水箱液位+手摸进出水管温差 | 液位≥2/3；进出水温差≤3℃ | 水垢厚了？我们带便携式水质硬度检测笔，现场出报告 |
| 电极状态 | 卡尺量电极头直径+目视表面裂纹 | 直径≥原始值85%；无纵向裂纹＞0.3mm | 我们送您《电极修磨黄金角度图解》：15°不是迷信，是电流密度最优解 | |
| 接地可靠性 | 用接地电阻测试仪（25A档）测机壳→大地 | ≤4Ω（潮湿车间≤2Ω） | 别信“插头插牢就行”——曾查出某厂接地线实际电阻37Ω，雷击后PLC批量重启 | |
| 每班次结束 | 气路泄漏 | 喷肥皂水于快插接头+电磁阀排气口 | 无持续气泡 | 我们标配微型气密检测仪（0.1Bar起测），比吹气更准 |
| 控制柜散热 | 红外测温枪扫变频器/IGBT散热片 | 表面温度≤75℃（环境35℃时） | 温度超标？先清滤网，再查风扇启停逻辑——别急着换模块 |
💡 速捷彩蛋服务：
我们不只给表，还帮您“活起来”——
• 扫码生成电子点检台账，自动推送异常项至班组长微信；
• 每月自动生成《设备健康趋势图》：比如“电极磨损速率↑12%，建议下周集中修磨”；
• 免费提供点检动作教学短视频（方言版可选），让新员工3分钟学会“怎么摸才不算瞎摸”。
3.2 关键部件寿命管理：给IGBT写生日提醒，给电容设退休倒计时
点焊机里没有“永动机”，只有按热循环次数领退休金的电子劳模。
它们不报警，但会在某个平凡的周三下午，用一次“完美静音停机”，致敬自己超期服役的倔强。
我们不靠玄学，靠三样东西：
🔸 热循环记录仪（实时监测IGBT结温波动）
🔸 ESR老化曲线库（覆盖200+型号电解电容的衰减模型）
🔸 速捷寿命计算器（输入设备参数+日均焊点数，自动输出更换预警日）
📌 实战案例：
某动力电池厂用新代数控点焊机，日均焊点1.2万次。
我们部署热循环记录后发现：
→ IGBT模块单次焊接温升达62℃，日均热循环287次；
→ 按工业级IGBT（如Infineon FF600R12ME4）标称寿命2万次热循环推算——
✅ 理论寿命=20,000 ÷ 287 ≈ 69.7天 → 应每2个月强制更换
结果：实施后，IGBT非计划故障归零，备件成本反降31%（避免了“坏一个换一整桥”的悲剧）。
🔧 重点寿命部件管理指南（速捷实测数据，非手册抄录）：
| 部件 | 寿命判定依据 | 速捷推荐更换周期 | 特别提示 |
|---|---|---|---|
| 储能电解电容（主直流母线） | ESR值＞标称值3倍 或 容值＜标称值70% | • 环境温度≤30℃：6年 • 30~45℃：4年 • ＞45℃：2年（必须加装散热风道） | ❗别只看“外观没鼓包”！我们用ESR在线仪测，10秒出报告——鼓包是晚期，ESR飙升才是病根 |
| IGBT模块 | 热循环次数 + 结温峰值记录 | 见上文计算法（拒绝“用到坏”） | ✅ 更换必做：驱动电阻校准 + 驱动波形示波器验证（否则新模块3天内二次损坏） |
| 焊枪气缸密封圈 | 累计动作次数 + 是否出现爬行/漏气 | • 标准型：50万次 • 高频型（＞10Hz）：30万次 | 我们提供“密封圈寿命追踪二维码”，贴在气缸上，扫码即看已用次数/剩余寿命 |
| PLC后备电池（RAM保持） | 电压＜2.8V 或 运行灯闪烁频率异常 | • 锂电池：3年强制换 • 纽扣电池：2年强制换 | ⚠️ 曾有客户因电池耗尽丢失程序，而PLC型号停产——我们现场用电池失效模拟器，提前验证程序备份有效性 |
📦 附赠：速捷《寿命管理四象限图》
横轴：剩余寿命（%）｜纵轴：故障后果严重度（低→高）
→ 右上角（剩余少+后果重）：立即安排更换（如主电容、IGBT）
→ 左下角（剩余多+后果轻）：纳入常规点检（如指示灯LED）
→ 速捷工程师上门时，会带这张图现场画给您看——不讲术语，只讲“这个该啥时候换，换晚了亏多少”。
3.3 操作规范强化与应急响应流程：让“误操作”变成“防呆设计”，让“慌乱断电”变成“肌肉记忆”
预防性维护的终极形态，不是修得少，而是让人不想犯错、不敢犯错、犯了也能秒回血。
我们见过太多“人祸”式停机：
• 新员工误触急停按钮后，不知道要先复位安全门信号再上电；
• 夜班为赶产量，跳过冷却水检查直接启动，3小时后IGBT炸机；
• 程序被误删，慌忙拔电源重启，结果PLC固件损坏……
解决思路很朴素：
✅ 把正确操作，做成唯一能走通的路径；
✅ 把错误操作，变成系统自动拦截的红灯；
✅ 把紧急情况，训练成闭眼都能做的本能反应。
▶️ 误操作防护设置（硬件+软件双保险）
| 风险点 | 速捷方案 | 效果 |
|---|---|---|
| 未关安全门启动焊接 | 在PLC程序中嵌入“安全门信号→焊接使能”硬连锁，并加装双通道安全继电器（符合ISO 13849-1 Cat.3） | 即使短接光电开关，也无法触发焊接——物理级防呆 |
| 参数被随意修改 | 为触摸屏设置三级权限（操作员/班组长/工程师），关键参数（电流、压力、时间）仅工程师密码可调；并启用修改留痕功能（谁、何时、改了哪项） | 某客户因此揪出3次参数误调，避免批量虚焊 |
| 断电后程序丢失 | 为PLC加装超级电容模块（替代锂电池），断电后RAM保持≥72小时；同步启用云端自动备份（每次下载程序即同步至速捷私有云） | “昨天刚下的程序，今天断电重启还在”——不再是奇迹 |
▶️ 快速断电与复位SOP（贴在控制柜上的救命流程）
我们不教“先关总闸”，而是给您一张带图示的5步应急卡（A4防水覆膜，撕不烂）：
1️⃣ 【停】 → 按红色急停按钮（确认灯亮）
2️⃣ 【查】 → 看HMI报警代码（例：E07=冷却水流量低）
3️⃣ 【判】 → 对照《速捷速查码表》（扫码看视频：E07怎么查水泵/过滤器/流量开关）
4️⃣ 【复】 → 按顺序复位：① 解除急停 ② 复位报警 ③ 空载试运行1次
5️⃣ 【报】 → 扫码提交事件简报（自动带设备编号+时间戳+报警截图），速捷工程师15分钟内电话响应
🎯 这个SOP，我们已在恒安纸业、中国烟草等客户的产线上推行——
平均故障恢复时间从47分钟缩短至8.2分钟，且92%的初级问题，操作员自行闭环。
✅ 本章灵魂总结（请默念三遍）：
> 📋 点检不是填表，是给设备做心电监护；
> 📅 寿命管理不是换件，是给电子元件发退休通知；
> 🧠 操作规范不是贴墙上，是把安全刻进手指肌肉里。
而速捷工控的长效哲学是：
维修是止痛药，预防是维生素，而把经验变成标准——才是让设备真正“长寿”的处方。
我们提供的从来不是一份冰冷的保养计划，而是一套：
✔️ 可执行的点检动作（连新手都能照着做）
✔️ 可量化的寿命预警（拒绝拍脑袋决策）
✔️ 可落地的防呆设计（让错误没有发生的土壤）
——晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
📌 下节预告 → 【第4章：升级与焕新：当老设备遇上新工艺】
当您的点焊机还在用RS232通讯，而产线已接入MES；当电芯厚度从0.3mm变成0.08mm，而电极头还是十年前的尺寸……
我们聊聊：如何让老设备“不换心脏，也能跑5G”？
（小剧透：我们刚帮一家老牌电池厂，用不到新机1/3的预算，让一台10年西门子PLC点焊机，通过IO-Link升级+视觉引导改造，良率从92.7%跃升至99.4%）
