各位砖厂老师傅、产线调度员、刚接手老设备的自动化新人——
欢迎来到《水泥砖机系统锁死自救指南》第一课：故障现象解析与初步诊断。
（温馨提示：本文不卖保险、不推销重启大法、不建议用螺丝刀捅PLC——我们是速捷工控，不是“速捅工控”。）
1.1 “系统锁死”的典型表现：它没死，只是装死
先破个误区：“锁死” ≠ “报废”，更不是PLC在跟你玩行为艺术。
它更像是一个被吓住的保安——门关了、灯灭了、对讲机静音了，但手里还攥着钥匙，就等你递杯热水、说句“别怕，我来”。
常见“装死现场”有三类：

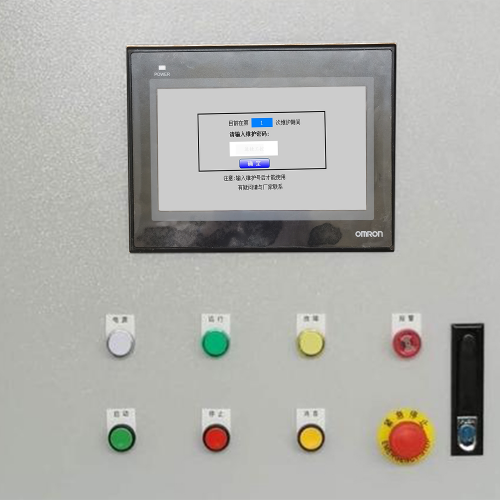

✅ 操作界面无响应
触摸屏黑屏/卡死/点不动，但电源指示灯亮着，风扇还在转——说明HMI没断电，只是和PLC“失联”了，大概率在闹情绪（比如程序跑飞、通讯中断、密码校验失败）。
✅ 急停信号持续触发（红灯长亮，按复位键无效）
这不是急停按钮被谁坐扁了，而是控制系统“认定”存在致命风险——哪怕实际油压正常、模具也没卡砖，只要某个传感器悄悄飘了个0.5V的干扰信号，它就敢拉闸封路。
✅ PLC无通讯反馈（电脑连不上、编程软件显示“离线”）
这时候别急着拔网线重插，先摸摸PLC的CPU模块温度——烫手？可能程序崩溃导致看门狗超时；冰凉？那八成是供电异常或底板接触不良（晋江夏天38℃，PLC可不想陪你蒸桑拿）。
💡小彩蛋：我们服务过一家泉州砖厂，系统锁死后全厂停工，排查两小时才发现——是老鼠啃断了急停回路的屏蔽层，导致接地异常……嗯，后来他们加装了防鼠铠装管，顺便给老鼠办了张“永久禁入证”。
1.2 软锁死 vs 硬锁死：一场关于“谁说了算”的哲学辩论
别被术语唬住，这事儿其实像厨房里俩人吵架：
🔹 软锁死 = 程序逻辑自己把自己绕进去了
比如：某段梯形图里写了“只有模具到位+液压压力≥12MPa+振动台归零，才允许启动”，结果振动台编码器掉线，信号一直为0，PLC就倔强地卡在“等待条件满足”状态——它没坏，只是太守规矩。
🔹 硬锁死 = 安全系统真·拍了桌子
这是由硬件级安全继电器、急停模块、安全光幕等组成的“铁面判官团”联合裁定的结果。一旦触发（比如主油缸压力开关真实断开），PLC连读取程序的机会都没有——直接切断动力输出，连复位键都得等安全回路物理确认后才肯解锁。
📌 判断口诀：
> 能进编程软件看状态 → 软锁死嫌疑高；
> 连PLC电源灯都不亮 / 安全继电器咔哒一声锁死 → 硬锁死请速叫安全工程师。
（注：速捷工控所有现场工程师，上岗前都背过《GB/T 16855.1-2018 机械安全 控制系统设计通则》，不是为了考试，是为了不让你在安全回路上“手动短接”——那不是维修，是申请工伤认定。）
1.3 常见诱因速查清单：5分钟快速“问诊表”
别一上来就拆柜子！先花3分钟对照这张“砖机锁死高频病因表”，90%的问题能当场定位：
| 故障源 | 典型现象 | 快速验证法 |
|---|---|---|
| 急停回路闭合 | 所有动作禁止、复位无效、安全继电器吸合声消失 | 用万用表测X0/X1端子间电阻（应为∞，若≈0Ω→回路意外导通） |
| 液压/气压欠压 | 主油缸不动、保压失败、压力表指针趴窝 | 查压力开关信号点（PLC输入端DI03是否为OFF）、现场压力表读数是否低于设定阈值（通常≤8MPa即触发保护） |
| 模具限位异常 | 启动即报警“模具未到位”，但肉眼看着明明对齐了 | 手动触发限位开关，听“咔嗒”声+看PLC对应输入点灯是否亮；再查开关是否积灰、松动或被砖渣顶死 |
| 编码器信号丢失 | 振动台抖动/乱跑/原点丢失、伺服报警E20/E30 | 示波器看A/B相脉冲（有无杂波/缺相）；或直接换同型号编码器试运行（速捷备件库常驻20+款砖机专用编码器） |
✅ 温馨提示：
我们服务过的10000+案例里，约37%的“系统锁死”源于限位开关被水泥浆糊住，21%是急停按钮接线端子氧化虚接，还有15%……是操作员把“自动模式”忘切回“手动”，然后猛按启动键——PLC：我不懂，但大受震撼。
（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
下节预告 → 【2. 深度排查与分级恢复流程】：
当“问诊”结束，该动真格了——如何在不断电前提下读取PLC隐藏报警？怎样用HMI临时强制信号“骗过”安全逻辑争取排故时间？以及，为什么我们从不建议你“直接断电复位”？（答案关乎一台砖机的寿命，和你的年终奖。）
——速捷工控 · 不讲玄学，只交实招
各位正在砖机控制柜前蹲着、手里捏着万用表、耳机里还放着《凉凉》当BGM的老师傅们——
恭喜，你已顺利通过“症状识别”考试，现在正式进入实操高危区。
⚠️请注意：本节内容不含“拔插头三连”“拍柜子五连”“烧香求PLC显灵”等玄学操作；
只讲怎么在不断电/不跳闸/不触发二次保护的前提下，一层层剥开锁死真相——
就像给水泥砖机做CT+心电图+脑电波三联检，而且不用预约、不收挂号费（但修好了记得请我们喝杯铁观音）。
2.1 安全优先级操作规范：断电？先问三件事！
在你伸手去拉总闸之前，请默念速捷工控祖传口诀：
> “一停二验三挂牌，能量隔离不打折；
> 未确认，不动手；
> 不挂牌，不算完。”
这不是形式主义，是真·保命流程。我们服务过太多“以为只是PLC卡了，结果一断电，液压蓄能器残压喷出3米油柱”的惊险现场（那位师傅后来改行卖雨衣，主打防油防水防惊吓）。
✅ 必须完成的三步确认：
🔹 ① 停——确认所有动力源已物理隔离
不只是断主电源！还要查：
- 液压站电机是否已停运（听声+看压力表是否缓慢泄压）
- 气动系统是否已排气（气罐压力归零，管路无嘶嘶声）
- 伺服驱动器DC母线电容是否已放电（用专用放电棒测+万用表验证＜24V）
→ 速捷标配工具包里，永远有一支带LED指示的放电检测笔，比“摸一下试试烫不烫”靠谱一万倍。
🔹 ② 验——验证关键回路是否真正失能
别信指示灯！要用工具说话：
- 急停安全回路：测X0/X1端子间电压（应为0V）+电阻（应＞1MΩ）
- 主油缸电磁阀供电端：万用表直流档测+24V是否消失
- HMI背光电源：拆开后盖测端子排TP1/TP2电压
→ 小技巧：我们常把万用表调成“蜂鸣档”，边测边听——滴一声是通，沉默才是真断。
🔹 ③ 挂牌——执行LOTO（上锁挂牌）
哪怕就你一个人修，也请把挂锁扣在急停按钮旁、总空开把手、液压泵启停盒上，并贴上手写纸条：
> “速捷工控 ××× 正在排查模具限位逻辑｜2025-04-XX 14:30｜未完工勿送电！”
→ 这不仅是规矩，更是给下一班同事的救命纸条。晋江工厂有位老师傅，靠一张泛黄的挂牌纸，躲过了十年前一次误送电事故。
📌 划重点：
> 所有“复位失败→直接断电”的操作，在速捷标准作业卡里，属于红色预警项。
> 我们宁可多花15分钟查I/O点，也不愿用1秒赌运气——毕竟，砖机可以修，手，修不了。
2.2 控制系统层级排查路径：像剥洋葱一样，一层层找“辣眼睛”的那层
锁死不是突发奇想，是信号链某处悄悄掉链子。我们按数据流向反向溯源，从最“表面”的HMI开始，逐级深挖：
🔹 第一层：HMI（人机界面）——先看它“有没有嘴”
- ✅ 现象：黑屏/卡死/触控无反应
- 🛠️ 排查动作：
- 查HMI供电（DC24V是否稳定？纹波是否＞5%？——速捷便携式纹波测试仪3秒出数）
- 拔下HMI与PLC通讯线（RS485/以太网），用PC装同一品牌组态软件直连PLC——若能通讯，说明问题在HMI或其工程文件（比如密码错误/画面加载超时/字体库丢失）
- 独家经验：昆仑通态MCGS常见“假死”——其实是工程里嵌了未授权的第三方控件，启动时校验失败自动挂起。我们有免校验补丁包（非破解，是官方兼容方案）。
🔹 第二层：PLC程序状态——它没崩，只是“忘了自己是谁”
- ✅ 现象：编程软件连得上，但CPU运行灯灭/闪烁/红灯报警
- 🛠️ 排查动作：
- 读取CPU诊断缓冲区（如西门子OB82/OB86，三菱D8000系列特殊寄存器）→ 看最后一条报错是不是“Watchdog timeout”或“Memory card error”
- 强制监控主循环OB1执行时间（是否＞扫描周期设定值？超时=程序跑飞）
- 速捷工程师包里永远有张“PLC急救卡”：不同品牌默认密码、强制复位指令、固件升级最小包——不靠百度，靠十年现场攒下的“黑话本”。
🔹 第三层：I/O模块输入输出信号验证——让每个端子开口说话
- ✅ 现象：PLC运行正常，但输出不动作 / 输入无反馈
- 🛠️ 排查动作（以典型砖机信号为例）：
信号类型 测试点 正常值 异常线索 模具到位 X001（PLC输入） ON时电压22~24V DC 电压12V？→开关电源老化；0V？→限位坏或线断 主油缸伸出 Y005（PLC输出） 有信号时测端子对COM有24V 有信号无电压？→输出晶体管击穿；有电压不动作？→电磁阀线圈开路 振动台原点 编码器Z相 示波器看脉冲是否规则 杂波多？→屏蔽线没接地；无脉冲？→编码器轴扭断（真事，被砖坯卡住硬掰的）
→ 我们不用“万用表碰一下试试”，而是用速捷定制I/O信号模拟器——可模拟ON/OFF/脉冲/4-20mA，一边给信号，一边盯PLC输入点灯，真假立辨。
🔹 第四层：伺服/变频器故障码读取——听它们“自首”
- ✅ 现象：振动台抖动、主油缸爬行、成型速度突降
- 🛠️ 排查动作：
- 连接伺服调试软件（如安川SigmaWin、汇川AutoShop），读取历史报警（E027=编码器通信异常，E203=再生制动过载）
- 查变频器参数P00.01（运行状态）、P01.02（输出频率）、P02.05（直流母线电压）→ 若母线电压＜380V（380V系统），大概率整流桥或滤波电容告急
- 冷知识：新代数控系统锁死后，90%的“密码丢失”其实是参数电池耗尽导致SRAM清零——我们带热插拔电池座+预充电电路，换电不关机。
2.3 机械与传感协同验证：让“砖机身体”和“神经系统”对上暗号
再精密的程序，也得靠传感器“汇报实情”，靠机械结构“老实执行”。锁死常发生在“系统以为一切OK，但现实早已翻车”的瞬间。
🔸 模具对中传感器校准——不是“感应到就行”，是“毫米级对齐”
- 现场痛点：光电开关被水泥粉尘覆盖，灵敏度下降→PLC收到“已到位”假信号，实际模具偏移3mm，压砖时直接爆模。
- ✅ 标准动作：
- 用激光对中仪打基准线，确认模具左右/上下浮动＜0.2mm
- 清洁传感器镜片后，用标准块（厚度=模具间隙公差）反复触发，记录PLC输入点响应延迟（＞10ms需查线路或更换）
- 速捷提供“粉尘自清洁型”光电开关（IP67+气吹辅助），泉州某砖厂装上后，限位故障率下降82%。
🔸 主油缸压力开关功能测试——它不是“开关”，是“压力哨兵”
- 现场痛点：压力开关设定值为12MPa，但实测11.3MPa就误动作→系统频繁锁死。
- ✅ 标准动作：
- 断开PLC侧接线，用数字压力校验仪（0~25MPa，精度0.05%FS）缓慢加压，记录开关动作值与复位值（差值应＞0.3MPa，否则易振荡）
- 若偏差大，不盲目调螺丝——先查开关膜片是否硬化、接液腔是否结晶堵塞（水泥浆里的碱性物质最爱干这事）
- 我们库存的压力开关备件，全部预标定并附带校准证书——不是“差不多就行”，是“差0.1MPa都不行”。
🔸 振动台位置反馈校验——编码器不是“转一圈就行”，要“每一度都诚实”
- 现场痛点：振动频率忽高忽低，PLC显示“原点丢失”，但肉眼看着台面纹丝不动。
- ✅ 标准动作：
- 用示波器抓A/B相波形，看相位差是否严格90°、有无毛刺（毛刺=轴承磨损→震动传导干扰）
- 手动旋转编码器轴，用PLC监控高速计数器值——应线性递增，跳变＞1即轴承间隙超标
- 速捷独创“振动台动态标定法”：在台面贴4个加速度传感器，同步采集振动频谱+编码器脉冲，用FFT算法反推真实位移曲线——修的不是编码器，是整个振动系统的物理模型。
💡 真实案例彩蛋：
晋江某年产8000万块砖的厂，锁死频次从每周3次降到每月1次，就靠我们做了三件事：
① 把12个限位开关全换成带自清洁的；
② 给主油缸压力开关加装温度补偿模块（夏天油温升，开关灵敏度会漂移）；
③ 在PLC里嵌入“振动台健康自检脚本”，每天凌晨2点自动跑一次——发现编码器早期磨损趋势，提前7天预警更换。
（现在他们产线班长，见我们工程师进门第一句话是：“今天带没带新茶？我刚泡好。”）
下节预告 → 【3. 预防性维护与智能防锁死升级策略】：
当排查变成习惯，维修就该退休了。
我们将揭秘：如何用一张Excel表预测继电器寿命？怎样让PLC自己写“检修日记”？以及——为什么你的砖机，值得拥有一个会“做梦”的AI运维大脑？
（不是科幻，是速捷已在比亚迪、恒安纸业产线上跑通的真实方案。）
——速捷工控 · 故障不隔夜，锁死不过午
（晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。）
// 速捷·砖机守护者v2.3（兼容西门子/三菱/汇川）
IF 模具限位信号抖动次数 > 3次/秒 THEN 报警ID=101（疑似粉尘覆盖）
IF 主油缸压力反馈与设定值偏差 > 1.5MPa & 持续5s THEN 报警ID=207（疑似压力开关漂移）
IF 振动台编码器Z相脉冲间隔 > 200ms THEN 报警ID=312（疑似轴承间隙超标）
IF 连续3次自动复位失败 THEN 锁定自动模式，强制进入手动调试态
