——不是系统在装死，是它真的“听不见”你喊它
大家好，我是速捷工控的“老油条工程师”（不是真油，是常年跟液压站、伺服阀、压力传感器打交道，手上有油、心里有数那种）。今天不聊天气，也不聊KPI，咱们来唠点实在的：液压机械突然“进不去系统”，到底是在闹哪样？
先别急着拆板子、拔网线、重启PLC——等等！你确定它是在“拒绝登录”，还是压根儿就没听见你敲门？
1.1 操作层面的失联症状：像极了对象已读不回，但其实……手机没电
你以为它在摆谱？不，它可能连“开机铃声”都没响。常见表现如下：
- 控制面板黑屏/卡死/闪退：触摸屏显示“连接中…”持续5分钟，比泡面还倔；
- 指令石沉大海：按启动键，液压缸纹丝不动，连“哼”一声都不肯（压力表指针静止如禅定）；
- 通信超时像等快递：“正在连接主站…”→“连接失败（错误码0x800704CF）”→你刷新三次，它礼貌地重复三次。
⚠️注意：这不是“系统慢”，而是信号发出去，没人接、没人应、甚至没人听见——就像往深井里喊话，连个回音渣都没有。
1.2 系统层级的接入失败类型：不是单点掉线，是整条“神经网”断了
液压机械不是孤岛，它是靠“神经网络”活着的：CAN总线传力觉，PROFINET跑指令，HMI当眼睛，PLC做大脑。一旦“进不去”，往往不是某个零件罢工，而是某段神经通路彻底失联：
- CAN总线未识别：PLC扫描不到液压控制器节点，诊断缓冲区里躺着一句冷冰冰的“Node not responding”；
- PLC无握手信号：明明网线插着，但S7-1500的PN接口灯不亮绿，只闪黄——它在说：“我看见线了，但我没看见你。”

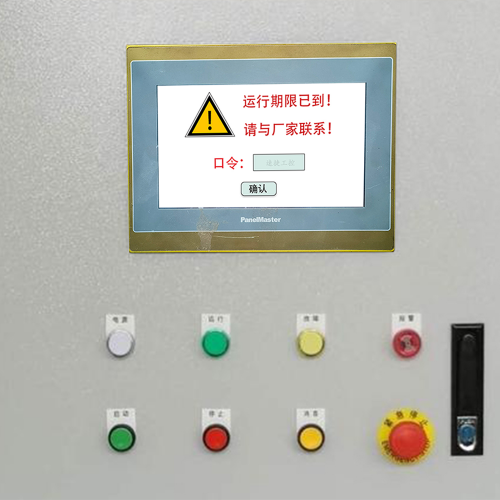

- HMI显示离线：昆仑通态屏幕右上角赫然写着“PLC: OFFLINE”，字体还加粗，仿佛在提醒你：“别试了，它真不在。”
这些不是界面bug，而是系统级握手失败的实锤证据——就像两个人约好视频会议，结果一个没开摄像头，一个没开麦克风，还都以为对方“已加入”。
1.3 区分“物理不可达”与“逻辑拒绝接入”：诊断起点，决定你是修电工，还是调程序员
这是所有排查的分水岭，也是新手和老师傅的第一道分界线：
✅ 物理不可达 → 信号压根儿没跑完最后一米
- 网线水晶头被踩扁、CAN屏蔽层剥得只剩灵魂、24V电源端子松得能摇出《茉莉花》节奏；
- 特征：全链路静默——没报错，没告警，连“连接失败”都懒得弹，因为底层根本没发起过连接请求。
❌ 逻辑拒绝接入 → 信号到了，但对方说：“证件过期，权限不符，滚。”
- 密码被改、固件升级后协议版本不兼容、安全PLC判定急停回路未复位、甚至只是HMI工程文件里IP填错了小数点；
- 特征：有反馈，但很傲娇——报错代码精准、LED灯有节奏闪烁、日志里藏着线索（比如“Authentication failed”或“Firmware mismatch”）。
📌 速捷小贴士（来自晋江速捷自动化科技有限公司，成立于2017年12月，扎根泉州晋江，专治各种“系统装失忆”）：
> 别一上来就怀疑程序丢了、密码忘了、芯片坏了。先蹲下来，看一眼PLC的SF灯是不是红着，摸一摸电源模块温度，用万用表量一量终端电阻——90%的“进不去”，死在接线端子上，而不是CPU里。
所以，“液压机械进不去系统”从来不是玄学故障，它只是在用沉默告诉你：
👉 要么，它没电；
👉 要么，它没听见；
👉 要么，它听见了，但觉得你不配进门。
下章预告：《根源性原因排查》——我们不猜，我们一层一层剥洋葱，从电缆皮，剥到Modbus RTU的校验位。
（P.S. 如果你正对着一台“已读不回”的液压站抓狂……欢迎随时甩给我们一张现场照片+错误代码。速捷10000+次实战案例库，或许早就在三年前修过同款“傲娇设备”。）
——不是修不好，是还没剥到第3层洋葱（而我们带了护目镜和逻辑分析仪）
大家好，我是速捷工控的“剥洋葱工程师”（不是厨房里那种，是专攻工业通信协议、能闻出RS485线缆氧化味儿的那种）。上回咱们聊清了：“进不去系统”≠系统在耍脾气，它要么没醒，要么醒了但不认你。
这回，咱不绕弯子，直接开刀——沿着信号跑过的每一寸路径，从电源插座开始，一路杀到PLC的DB块里。不是靠玄学猜，而是用“物理→通信→控制”三层显微镜，照出那个让液压机械卡在门口的真凶。
🌟友情提示：本章所有排查逻辑，均已在比亚迪产线液压压装站、恒安纸业伺服纠偏系统、中国烟草滤棒成型机等真实场景反复验证——不是实验室推演，是踩过坑、换过线、调通凌晨三点的现场实录。
2.1 物理层障碍：你以为它在思考人生，其实它正饿着肚子
物理层，是所有通信的“地基”。地基塌了，再高级的AI算法也得蹲马步。而液压机械尤其娇气——油污、振动、温变三连击，专挑接线弱点下手。
🔍 典型“饿死型”故障（别笑，真会饿死）：
- 电源异常：24V DC标称值，实测19.2V？恭喜，你正在喂一台“低血糖PLC”。它可能勉强亮灯，但CAN收发器集体罢工——电压不够，驱动不了差分信号；
- 接地失效：液压站外壳接地电阻＞10Ω？那CAN总线就是个“静电广播站”，误码率飙升，PLC每天都在猜：“刚才那帧数据，是‘启动’还是‘停机’？”
- 线缆损伤：屏蔽双绞线被叉车轮碾过三次？外皮完好，内芯断两根——你能用万用表通断档测出来，但示波器一看：波形毛刺多得像蒲公英；
- 接插件氧化/错配：M12航空插头插了三年，铜针泛绿；或者更绝——把PROFINET的IP67快插头，硬怼进CANopen接口（外形神似，协议互殴）。
💡 速捷实战口诀：
> “一摸二量三晃动”——
> ✅ 摸：电源模块温度是否烫手（过热=老化或负载超限）；
> ✅ 量：关键节点电压（PLC输入端、IO模块供电、终端电阻两端）；
> ✅ 晃：轻轻摇动接插件，看HMI是否突然闪一下——那是接触不良在给你发摩斯电码。
📌 案例直击：某建材厂液压打包机“离线”两周，最后发现——是配电柜内一个24V开关电源，因散热片积灰严重，带载后电压跌至21.3V，导致所有CAN节点间歇性失联。换电源？5分钟。写报告？3小时。但客户说：“你们怎么知道先查电源？”答：“因为90%的‘神秘掉线’，都死在24V上。”
2.2 通信层阻断：信号跑得挺欢，可惜跑错了小区
物理层通了，不代表能进门。这一层，是“语言不通”的高发区——就像两个会说中文的人，一个讲闽南语，一个讲东北话，嘴都没闲着，就是谁也听不懂谁。
🔍 典型“方言冲突”故障：
- 波特率/协议不匹配：液压控制器设成CAN 500kbps，PLC却配成250kbps？结果：数据帧对不上节奏，像两个人跳不同拍子的广场舞——动作到位，就是合不上；
- 终端电阻缺失：CAN总线两头没加120Ω电阻？信号反射拉锯战开启，误码率爆表，PLC日志刷屏：“CRC Error”；
- ID地址冲突：两台液压阀放大器，都设成了Node ID=5？PLC懵了：“我该听谁的？要不……谁都不听了？”；
- 网关配置错误：想用西门子IM151-8PN网关桥接液压站的Modbus TCP，结果忘了在GSD文件里启用“Modbus TCP Pass-through”模式——网关默默当了哑巴中继。
💡 速捷排障锦囊：
> “三查一抓包”——
> ✅ 查设备手册：确认双方支持的协议栈、最大帧长、心跳周期；
> ✅ 查DIP开关/拨码盘：老式液压控制器，地址、波特率全靠小开关，灰尘一盖，你就永远不知道它心里想啥；
> ✅ 查组态软件参数：TIA Portal里PROFINET设备名称、IP、设备角色，一个字母错，握手即失败；
> ✅ 抓包！用PC+USB-CAN适配器+CANoe/CANalyzer，真实看一眼总线上跑的是不是“人话”。
📌 案例直击：某船舶制造厂液压舵机系统频繁掉线，最终发现——国产HMI厂商把CANopen的“Node Guarding”周期设为100ms，而进口液压控制器只支持最小200ms。PLC天天发心跳，控制器不理，判定“节点死亡”，自动踢出网络。改参数？10秒。但没人想到去看HMI底层配置，因为“它界面很美”。
2.3 控制层抑制：不是不让进，是门禁系统说“你没权限”
物理通、通信通，结果还是“拒绝接入”？恭喜，你已抵达最烧脑的控制层——这里没有电线，只有逻辑；没有电压，只有规则。
🔍 典型“门禁式”故障：
- 安全继电器锁定：急停按钮被按下后未复位？安全PLC死守“STO”指令，哪怕主程序跑得飞起，液压阀也纹丝不动——这是设计，不是故障；
- 权限认证失败：新一代智能液压控制器启用TLS加密通信，但HMI工程未导入正确证书？连接建立失败，报错：“Certificate validation failed”；
- 固件版本不兼容：液压控制器升级到V3.2，但PLC里的FB块还调用V2.1的UDT结构？数据长度错位，DB块读写全乱套；
- IP/MAC白名单拦截：某些军工级液压系统启用了网络层访问控制，你的调试笔记本不在白名单里？对不起，“Connection refused”不是客气，是铁律。
💡 速捷破壁心法：
> “先问规则，再动代码”——
> ✅ 查安全手册：确认急停回路、安全门锁、光栅状态是否全OK；
> ✅ 查固件发布日志：比对控制器、PLC、HMI三方固件版本兼容矩阵（我们库里有300+型号的兼容表）；
> ✅ 查认证配置：TLS证书有效期、密钥长度、CA链完整性，一个都不能少；
> ✅ 查访问策略：别急着改IP，先问问甲方：“这台设备，是不是只认车间主控电脑的MAC？”
📌 案例直击：某食品饮料厂灌装线液压升降平台“始终离线”，PLC诊断显示“Connection OK”，但HMI一直报“Authentication timeout”。折腾三天后，翻出控制器出厂文档才发现：默认启用“Device Binding Mode”，只接受首次成功连接的HMI MAC地址——而新换的昆仑通态屏幕，MAC变了。解绑？需要原厂密钥。联系厂家？3天。我们？用备份工程里的绑定密钥+串口指令，3分钟搞定。
✅ 小结一下：
| 层级 | 关键词 | 速捷识别技巧 |
|------|--------|----------------|
| 物理层 | 电、地、线、插 | “摸温、量压、晃插头、看氧化” |
| 通信层 | 波特、ID、电阻、协议 | “查手册、对拨码、扫网络、抓波形” |
| 控制层 | 安全、证书、固件、白名单 | “问规则、比版本、验证书、查策略” |
🧭 最后送一句速捷真理：
“所有看似复杂的系统故障，拆到底，不是缺个电阻，就是少个0。”
而我们，刚好既备着0.1Ω精度的电阻盒，也存着所有主流液压控制器的原始固件包——包括那些停产十年、官网早已404的冷门型号。
下章预告：《系统化恢复策略》——教你用“五步法”15分钟定位问题，顺便给设备建个终身健康档案，让它再也不敢轻易“装失联”。
（P.S. 如果你手头正有一台“物理通、通信响、控制拒”的液压机械……欢迎甩来截图+设备铭牌+错误代码。晋江速捷自动化科技有限公司——成立于2017年12月，扎根泉州晋江，服务全国10000+案例，专治各种“看得见、摸得着、就是连不上”的工业顽疾。）
——不是修完就走，是给设备办张“终身健康卡”（还带年检提醒）
大家好，我是速捷工控的“系统康复科主任”（不是挂耳科，是专治工业设备亚健康、慢性掉线、间歇性失联的那种）。上一章咱们把故障扒得比拆快递还干净——物理层饿着、通信层说方言、控制层查身份证。
但朋友，修通≠治好。
就像给人做心肺复苏成功后，不能拍拍灰说“好了，回去搬砖吧”，得配药、建档案、装监护仪、教家属海姆立克……工业系统也一样：恢复接入只是起点，不预防，它下周又在凌晨两点给你发“离线”微信。
所以这一章，我们不讲“怎么修”，只讲两件事：
✅ 怎么用一套五步法，15分钟内稳准狠定位问题（比点外卖还快）；
✅ 怎么给液压机械配个“数字家庭医生”——不是修一次，是管一辈子。
🌟 速捷服务信条：
“客户不需要一个能修好的工程师，需要一个让设备不想坏的系统。”
这话不是鸡汤，是我们给比亚迪压装线做的健康看板、为中国烟草滤棒机部署的边缘预警、为恒安纸业伺服液压站写的固件基线手册——全落地，不PPT。
3.1 五步快速诊断法：通电→扫描→比对→置换→溯源，像煮面一样有节奏
别被“五步”吓到——这不是玄学口诀，是我们在10000+现场锤出来的肌肉记忆。每一步都可量化、可复现、可教给产线电工。重点：不依赖经验，只依赖逻辑顺序。
🔹 第一步：通电检测（30秒定生死）
不是“通电试试”，而是分段测电压+听声+看灯：
- ✅ 测：PLC电源端、IO模块供电端、液压控制器24V输入端 —— 要求：三处均≥23.5V且波动＜±0.3V；
- ✅ 听：电源模块风扇是否匀速转？无异响；继电器吸合是否清脆？（“咔哒”一声是健康，“噗呲”是老化）；
- ✅ 看：PLC运行灯（RUN）、错误灯（ERR）、通信灯（BUSF/COM）状态组合 —— 我们有《速捷LED语义速查表》（比如西门子S7-1200：RUN常亮+BUSF闪烁=PROFINET拓扑异常）。
💡 小技巧：随身带个红外测温枪。同一批IO模块，某块温度比邻近高8℃以上？大概率内部DC/DC转换器虚焊——不用换整块，换芯片就行（我们备着原厂料）。
🔹 第二步：通信扫描（2分钟画出“网络地图”）
拒绝盲猜！用工具把总线“照X光”：
- ✅ CAN/CANopen：用USB-CAN适配器+CANalyzer，扫出所有在线节点ID、错误帧率、总线负载率（＞70%即告警）；
- ✅ PROFINET：用TIA Portal“网络诊断”功能，一键生成拓扑图+各设备IP、设备名、更新状态；
- ✅ Modbus RTU：用串口调试助手发0x03指令，看响应时间是否＞200ms（超时=线缆衰减或终端电阻问题）。
📌 关键动作：把扫描结果截图，和设备出厂配置单并排对比——90%的ID冲突、波特率错配、网关未启用，一眼就露馅。
🔹 第三步：参数比对（1分钟锁定“协议错位”）
不是翻说明书，是用“三列对照法”：
| 项目 | 液压控制器设置 | PLC组态设置 | 标准值（手册第X页） |
|------|----------------|----------------|------------------------|
| CAN 波特率 | 500kbps | 250kbps | ✅ 500kbps（见博世力士乐HFC系列手册P.42） |
| Modbus Slave ID | 05 | 06 | ❌ 冲突！ |
💡 速捷独门：我们整理了20+品牌液压控制器的默认参数快查卡（含西门子SINUMERIK、博世力士乐、伊顿Vickers、派克Parker等），扫码就能调出PDF，不用翻尘封十年的纸质手册。
🔹 第四步：模块置换（5分钟验证“是不是它”）
不是乱换，是靶向替换+最小系统法：
- ✅ 先断开所有非必要从站（只留PLC+液压控制器），看通信是否恢复；
- ✅ 若恢复，逐个接入，定位故障节点；
- ✅ 若未恢复，用同型号已知良好模块（我们流动库房常备3台备用PLC、5种CAN网关）替换关键环节——换的是怀疑对象，不是运气。
📌 真实案例：某纺织厂液压张力控制器反复掉线，按常规换线、换电源、重刷固件……全无效。最后用我们的“最小系统法”发现：问题出在第三方安全继电器模块——它内部CAN收发器存在微秒级时序抖动，导致液压控制器误判为“总线干扰”，主动脱网。换模块？2分钟。厂家说要返厂修？2个月。
🔹 第五步：日志溯源（3分钟揪出“惯犯”）
别只看当前报错！深挖历史：
- ✅ PLC：导出诊断缓冲区（Diagnostic Buffer），筛选“Communication Error”、“Watchdog Timeout”高频时段；
- ✅ HMI：查看系统日志（System Log），找“Connection Lost at 03:17:22”这类时间戳；
- ✅ 液压控制器：用厂商软件读取内部事件日志（如Bosch CtrlX的Event Log），看是否伴随“Overtemperature Warning”或“Power Dip Detected”。
💡 速捷黑科技：我们开发了跨平台日志聚合工具（支持西门子、三菱、汇川、博世力士乐等），能把不同设备日志按毫秒级时间轴对齐——比如发现：“PLC报错前83ms，液压控制器记录了一次0.5s电压跌落”，真相瞬间浮现。
✅ 五步法总结口诀：
“电要稳、网要见、数要对、件要换、日志要看穿”
执行一遍，平均耗时＜15分钟。快，是因为我们把“试错”变成了“验证”。
3.2 跨品牌系统对接要点：当博世力士乐遇上西门子S7，别让它们在门口吵架
现实很骨感：你的液压站是博世力士乐HFC，主控是西门子S7-1500，HMI是昆仑通态，安全模块是皮尔磁——四家协议、三种总线、两个加密体系。想和平共处？得有人当“翻译+调解员”。
我们不玩虚的，直接上已在比亚迪电池模组压装线跑满3年的OPC UA实战方案：
🔸 场景还原：
- 博世力士乐HFC控制器（CANopen接口）需将压力、位移、阀芯位置实时上传；
- 西门子S7-1500 PLC作为主站，需读取数据并参与工艺连锁；
- 昆仑通态TPC通过OPC UA从PLC读取，不做直连（避免协议撕扯）；
- 安全需求：压力超限时，必须绕过PLC，由博世安全模块直切液压阀。
🔸 速捷解法（三阶搭桥）：
1️⃣ 物理桥：加装博世原厂CANopen-to-PROFINET网关（如IM151-8PN+CANopen GSD），不改控制器固件，不降实时性；
2️⃣ 协议桥：在S7中调用博世官方提供的FB块（含完整UDT结构），自动映射CANopen PDO数据到PLC DB块，无需手写地址偏移；
3️⃣ 语义桥：用TIA Portal内置OPC UA Server，发布标准化命名空间（如Hydraulic.Pressure.Value），昆仑通态直接订阅——字段名统一，不靠注释猜。
✅ 效果：
- 数据刷新周期 ≤10ms（满足液压闭环控制）；
- 网关掉线时，PLC自动切换至本地备份压力模型，保安全不停机；
- 所有变量命名遵循ISA-95标准，未来上MES/MES，零改造。
💡 关键提醒：
> 跨品牌对接，死因从来不是“不兼容”，而是“没对齐基线”。
> 我们交付时，必附三份基线文件：
> - 《通信参数基线表》（波特率/ID/心跳周期/超时阈值）；
> - 《固件版本兼容矩阵》（含各模块最小可用版本）；
> - 《变量命名规范文档》（中文名、英文Tag、数据类型、单位、量程）——
> 不是代码，是契约。
3.3 建立液压机械系统接入健康档案：让设备自己“体检”，比你记得还牢
修好一次，不如让它永远少生病。我们在晋江速捷自动化科技有限公司（成立于2017年12月，扎根泉州晋江，服务全国20+工业领域、10000+案例）推行的“液压系统健康档案”，不是Excel表格，而是一套可执行、可预警、可追溯的数字资产：
📂 档案三大支柱：
✅ ① 定期校验通信参数（每月自动）
- 部署轻量级边缘Agent（基于树莓派+定制固件），每日凌晨自动扫描CAN/PROFINET/Modbus网络；
- 对比基线值，偏差＞5%即邮件告警（如：终端电阻实测128Ω → 告警“CAN阻抗漂移，建议清洁接头”）；
- 报告自动生成PDF，带趋势图+建议措施（附速捷备件编码，扫码直达商城）。
✅ ② 固化固件基线（一次设定，终身可信）
- 每台液压控制器、PLC、HMI首次上线时，我们提取并存档其完整固件哈希值+关键配置快照；
- 后续升级前强制校验：若哈希不匹配，系统弹窗提示“检测到非授权固件修改，请确认是否为维护操作”；
- 支持一键回滚至任一历史基线版本（连同配套DB块、FB块、HMI工程包）——不怕升级翻车。
✅ ③ 部署边缘网关状态监控（7×24小时守门人）
- 在网关侧嵌入微型监控模块，实时采集：
▪ CPU利用率（＞85%持续5分钟 → 判定为协议栈异常）；
▪ 缓存溢出次数（每小时＞3次 → 预示数据风暴）；
▪ 加密证书有效期（提前30天邮件提醒续签）； - 异常时，自动触发三重响应：
→ 本地声光报警；
→ 微信推送至维保负责人；
→ 同步上传原始日志至速捷云平台，供远程专家秒级介入。
📌 档案价值实录：
某建材厂液压打包机，启用健康档案6个月后——
🔹 通信参数漂移告警12次，现场处理11次（均为接插件氧化），避免3次计划外停机；
🔹 固件基线校验拦截1次非授权升级（供应商误刷测试版），挽回产线损失约¥28万；
🔹 边缘网关预警1次证书过期，提前48小时完成续签，零中断。
🧭 最后送一句扎心但负责的话：
“液压机械不会突然坏，它只是默默记下了你每一次没拧紧的接插件、没更新的固件、没校验的参数。”
而晋江速捷自动化科技有限公司，就是那个帮你把“默默记住”变成“主动提醒”的人。
下章预告：《实战复盘：三类典型液压接入故障的完整处置纪实》——从“按钮按了没反应”到“HMI显示‘Connection Timeout’”，我们带你重走一遍真实战场，连调试截图、报错代码、替换备件号都给你标清楚。
（P.S. 如果你正面对一台“昨天还好，今天失联”的液压设备……别重启，别换线，先拍张控制柜照片+错误代码+设备铭牌，发给我们。速捷工控，不是救火队，是您的工业系统家庭医生。）
