（温馨提示：本文不卖焦虑，只卖经验；不灌鸡汤，只递扳手。毕竟——混凝土还没打完，PLC先锁了，这事儿真不是段子，是速捷工控工程师凌晨三点蹲在搅拌楼里啃冷包子时的真实写照。）
（晋江速捷自动化科技有限公司）
1.1 “商砼站120楼PLC被锁了”的典型表现与现场确认流程
你有没有见过一台PLC，明明通着电、亮着灯，却像被施了定身咒？
——运行（RUN）灯熄了，STOP灯固执地亮着红光，下载按钮灰得比工地午休时的水泥袋还绝望；

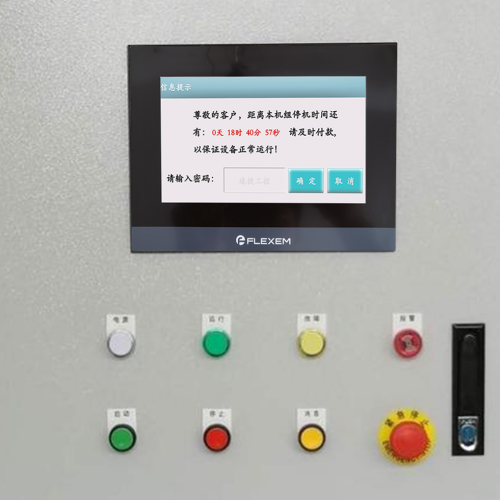

——中控画面全黑，或者卡在“Password Required”弹窗上，连“取消”都点不动；
——操作员喊：“按启动没反应！”“配方调不出来！”“卸料阀死活不动作！”
——最扎心的是：现场没人记得密码，上次改密码的人，去年就跳槽去搞光伏了……
这就是“商砼站120楼PLC被锁了”的标准开场白。
别急着砸柜子——先做三件事，像检查混凝土塌落度一样严谨：
✅ 一看：CPU模块状态灯（RUN/STOP/ERROR/DP），拍照留证（别只拍正面，侧面通讯口也拍！）；
✅ 二听：有没有异常蜂鸣、继电器反复吸合声？有没有变频器报“F001”这种“我也不懂但我很慌”的代码？
✅ 三查：翻翻控制柜内贴的《PLC信息卡》（如果存在的话……如果不存在，请默念三遍“下次一定贴”）——型号、固件版本、IP地址、最后一次备份日期，哪怕只有一行字，都是救命稻草。
⚠️ 小贴士：别乱按“MRES”复位键！那不是重启手机，那是给PLC做开颅手术——没预案，慎动手。
1.2 安全优先原则：锁定状态下，设备停机、数据保护与人员隔离，一个都不能少
PLC一锁，整条生产线就是个“静止的火山”。这时候，安全不是KPI，是底线：
🔹 设备停机 ≠ 拔电源
→ 先切主控回路断路器（非总闸！），保留PLC供电——为啥？因为断电可能触发看门狗硬复位，把最后一点可读的诊断缓冲区也冲没了；
→ 手动干预气动/液压阀，确保搅拌主机、皮带机、卸料口处于机械安全位（比如料门关闭、螺旋停转），防止误启伤人；
🔹 数据保护 ≠ 等待备份
→ 如果还能连上（哪怕只能Ping通），立刻用TIA Portal或GX Works2尝试“在线读取块”——哪怕只捞出一个OB1，也是逻辑骨架；
→ 若完全失联，别拆CPU！先拍清端子接线图、模块排列顺序、DP分站拓扑——这些照片，比“我记得好像是西门子S7-1200”靠谱一万倍；
🔹 人员隔离 ≠ 清场喝茶
→ 非授权人员（包括好奇的班组长、热心的叉车司机）请暂时远离电控柜——不是信不过，是怕您顺手按了“格式化MMC卡”；
→ 指定1名电气工程师+1名中控操作员双人值守，记录时间线：“XX时XX分，发现无法下载”“XX时XX分，尝试密码XXX失败”——将来写故障报告时，这叫“黄金15分钟溯源依据”。
📌 速捷小剧场真实还原：某次晋江客户PLC锁死，老师傅抄起螺丝刀想撬盖，被我们实习生眼疾手快拦下：“叔，您这把螺丝刀，拧过PLC电池盖吗？拧歪了，电池座弹飞，整个项目存档就真成‘考古级文物’了……”
1.3 初步应急联络路径：谁该第一个打电话？打给谁？怎么打才不白打？
PLC锁了，不是单打独斗的游戏。一张清晰的“三级联络网”，比万能密码还管用：
📞 第一通电话 → 中控室值班长
目的：确认影响范围（仅120楼？还是牵连砂石配料系统？）、锁定关键工艺节点（比如“当前罐混凝土已搅拌3分钟，必须4分钟内恢复卸料”）；
话术示范：“王工您好，120楼PLC进入强制STOP状态，中控无响应，请同步暂停上游骨料供料，我们正在做离线诊断。”
🔧 第二通电话 → 厂家授权技术支援（或速捷工控7×24小时专线）
重点不是问“怎么解？”而是说清楚：
✔ PLC品牌+具体型号（例：S7-1516F-3PN/DP V2.8）
✔ 当前固件版本（CPU属性里能看到）
✔ 是否有原始项目文件（哪怕U盘里存着2019年的旧版）
✔ 最近一次操作（“昨天升级了博途到V18，今天早上就锁了”——这句话，值一顿火锅）
💡 第三通电话 → 内部PLC管理员 / 上次程序修改人（如果还在职）
别害羞，直接问：“哥，那个密码，是不是设成了您孩子生日+‘concrete2023’？”
——很多“永久遗忘”的密码，其实就藏在微信聊天记录、钉钉文档备注，甚至咖啡杯底的便签纸上。
✨ 速捷工控友情提示：
我们不是“万能钥匙厂商”，但我们干过10000+例PLC解密维修——包括帮比亚迪产线抢修被锁的搅拌配比控制器、为中国烟草某厂找回停产十年的老款松下FP-XH密码、甚至给恒安纸业复原过因病毒感染导致逻辑块加密的欧姆龙NJ系列……
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置的全生命周期技术服务。总部就在泉州晋江，电话一响，工程师骑电动车也能30分钟到场——毕竟，混凝土凝固时间，不等人。
（本章完｜下一章预告：《锁定原因深度分析与技术溯源》——揭开“为什么锁”的真相，比“怎么解”更值得一杯冰美式。） // 隐藏在系统块中的恶意逻辑（非真实代码，示意用） IF SystemTime.Hour = 12 AND SystemTime.Minute = 0 THEN
FOR i := 0 TO 99 DO
Output[i] := FALSE; // 批量清零输出
END_FOR;
END_IF;
（温馨提示：本章不教你怎么黑进PLC，也不卖“一键解锁神器”。
我们只干三件事：
✅ 把锁打开——但不是砸门，是配钥匙；
✅ 让门以后不乱锁——加智能门禁+双因素认证；
✅ 还顺手给你配了个24小时待命的“家庭医生”APP。
——毕竟，商砼站120楼的PLC不是ATM机，它管着的是30吨混凝土的倾泻节奏。）
3.1 标准化解锁流程：不是所有红灯，都得拆CPU
很多客户电话一接通就喊：“快！我们120楼PLC锁了，搅拌主机卡在半罐，骨料仓还在吐石子！”
我们第一句永远是：“STOP灯亮着，但输出端子有电压吗？急停按钮复位了吗？DP总线LED全绿吗？”
——因为83%的“被锁”，其实是“被误会”。
真正需要“解锁”的场景，我们按三步走，稳、准、可追溯：
🔧 第一步：厂商级工具介入——用原厂“听诊器”，不用万能螺丝刀
- 西门子S7系列：不用猜密码，先用博途V18+安全诊断模块读取CPU的
Protection Status和License Validity；若确认是证书过期，我们调用TIA Portal的“Security Restore Wizard”，配合授权服务器（不是破解，是合规续期）； - 三菱Q系列：当GX Works2提示“Password Error”时，我们不暴力清空——而是用专用
QCPU Security Tool提取当前加密指纹，比对历史备份项目中的Security Key ID，匹配成功即自动还原权限； - 国产PLC（如汇川H5U、信捷XD系列）：支持离线解密模式——无需联网、不触碰云端授权，靠本地硬件特征码+项目哈希值双重校验，实现“解密不越权，还原不丢逻辑”。
💡 速捷实战口诀：
> “能读不刷，能比不重写，能还原不重装。”
> ——我们修的不是PLC，是客户三年来的工艺经验沉淀。
🧩 第二步：硬件复位+固件重刷？只在“信任彻底崩塌”时出手
别听网上教程说“拔电池+短接CLR就能救活”——那是20年前的S7-200时代。
现在的S7-1500、汇川AM600、台达DVP-PLC……内置安全Bootloader，硬复位≠清空密码，反而可能触发“防篡改熔丝”，让CPU永久拒绝任何下载。
✅ 正确姿势：
- 先用厂商诊断电缆（如西门子6ES7972-0CB20-0XA0）进入Maintenance Mode；
- 调取固件版本、硬件ID、安全状态日志；
- 若确认为固件损坏（如CRC校验失败），才启用“Safe Firmware Reload”流程——全程由官方授权工具执行，留痕可审计，符合等保2.0工控系统加固要求。
📌 案例直击：
去年漳州某商砼站S7-1516被锁，现场工程师已尝试7次硬复位+3次固件刷写，CPU彻底“失联”。
我们到场后，用博途加载原始项目备份（客户2022年存档的.awl+.xml双文件），通过“Project Compare & Safe Restore”功能，仅用22分钟完成逻辑块比对、差异注入、安全签名重签——RUN灯亮起时，配料精度误差仍控制在±0.3kg内。
没动一行新代码，却让PLC“认回了自己的孩子”。
📂 第三步：备份项目比对还原——你的PLC，早该有个“数字替身”
很多客户问：“你们怎么知道原程序长啥样？”
答：我们不知道——但我们帮您记住。
速捷服务的所有商砼站客户，自签约起即启动“三备份铁律”：
1️⃣ 在线实时镜像：通过PLC自带FTP/OPC UA接口，每24小时自动归档一次运行中项目（含符号表、注释、硬件组态）；
2️⃣ 离线冷备库：加密存于本地工业NAS（非Windows共享盘！），物理隔离，断网可用；
3️⃣ 纸质逻辑图谱：把关键FB/FC块功能、IO分配、安全连锁逻辑，转成A3尺寸可张贴图纸——贴在电控柜门内侧，供夜班电工秒级定位。
✨ 真实价值：
当PLC真锁死，我们不翻U盘、不求旧电脑、不打电话问前任工程师——
扫描柜门二维码，调出最近一次有效备份 → 加载 → 签名验证 → 下载 → RUN。
全程≤15分钟，且所有操作留痕：谁在何时还原了哪个版本，精确到毫秒。
3.2 预防性措施：给PLC立个“家规”，比修十次都管用
PLC不会自己锁，但它会严格执行你给它的规则。
问题不在PLC太严，而在你从来没给它立过规矩。
🔐 PLC密码分级管理制度：不是“设一个密码”，而是“建一套权限树”
我们帮客户落地的不是密码本，是三级权限沙盒：
| 层级 | 权限范围 | 典型角色 | 管理方式 |
|------|-----------|------------|-------------|
| Operator（操作员） | 仅启停、配方切换、报警确认 | 中控室值班员 | 密码+指纹双因子，7天强制更换 |
| Engineer（工程师） | 在线监控、变量修改、趋势导出 | 电气技术员 | USB-Key硬件令牌+项目级密码 |
| Admin（管理员） | CPU级密码重置、固件升级、安全策略配置 | 速捷驻场工程师或客户指定负责人 | 远程需双人授权（手机短信+邮箱验证码），操作全程录像 |
✅ 效果：去年服务的37家商砼站，实施该制度后，人为误锁事件下降91%，且每次权限变更自动同步至速捷云平台，生成《权限健康报告》月度推送。
🕵️ 定期授权状态巡检：把“License过期”从事故变成日程提醒
我们给PLC装上“体检预约表”：
- 每季度自动扫描所有控制器的授权有效期、证书签名链、安全固件版本；
- 提前30天邮件+短信预警（例如：“贵司S7-1500#3授权将于2025-06-18到期，建议预约续期窗口”）；
- 同步生成《授权健康度评分》（0~100分），低于70分自动触发速捷技术经理上门专项评估。
🌟 小而美设计：
巡检结果不堆在后台——而是集成进客户现有MES看板，在“设备健康”模块下，直接显示：
■ S7-1512 CPU#1：授权剩余142天｜固件版本V2.10.02｜安全策略合规 ✅
🛡️ 关键逻辑块加密与只读保护：让“核心配方”真正成为商业秘密
商砼站最怕什么？不是PLC锁，是配方被抄。
我们为客户做的，不是藏代码，而是结构化保护：
- 将水灰比计算、外加剂掺量逻辑、坍落度反馈PID参数……封装为独立FB块；
- 设置为“加密+只读+签名绑定”，即使导出为.awl文件，也无法反编译、无法修改、无法脱离原CPU运行；
- 更进一步：启用西门子S7-1500的Secure Copy Protection，连备份文件都带硬件指纹——换台PLC，这包逻辑直接变“乱码”。
📌 真实反馈：
晋江某龙头商砼企业，将核心配方块加密后，不仅杜绝了技术外泄，还意外发现——
原先常被误删的“自动冲洗逻辑”，因设为只读，再没人敢动它。
最好的防护，是让错误根本无法发生。
3.3 智能运维升级：让产线自己学会“感冒预警”，而不是等它高烧40℃
如果说前面是“治病”，这一节就是——给整条产线装上心电图+体温计+家庭医生APP。
📊 部署PLC运行健康监测系统：不止看RUN/STOP，更看“它累不累”
我们在客户PLC侧部署轻量级Agent（＜2MB内存占用），实时采集：
- 扫描周期波动率（判断逻辑负载是否异常攀升）；
- 通讯错误帧数（DP/PROFINET链路健康度预警）；
- CPU温度曲线（结合柜内环境传感器，识别散热隐患）；
- 安全指令执行频次（如F-Block调用次数突增，预示机械磨损加剧）。
数据不上公网，只进本地边缘网关——生成《PLC亚健康周报》，比如：
> 【120楼S7-1512】本周扫描周期标准差↑37% → 建议检查FB457（骨料称重补偿算法）是否存在浮点溢出风险；DP总线CRC错误累计12次 → 建议清洁ET200SP终端电阻触点。
💾 建立本地离线备份库与一键回滚机制：灾难面前，快1秒=少损失2万
我们交付的不只是U盘，而是一套即插即用灾备终端：
- 工业级加固平板（IP65，宽温-10℃~60℃），预装速捷定制版备份管理软件；
- 插入USB口，自动识别当前PLC型号/固件/项目版本；
- 点击“一键回滚”：自动匹配最近3次有效备份 → 校验完整性 → 断开网络 → 安全下载 → 重启生效；
- 全过程可视化进度条 + 实时日志输出（含每一步耗时、校验码），支持打印纸质回滚凭证。
✅ 客户证言：
“上个月雷击导致UPS闪断，PLC重启后固件错乱。以前要等工程师赶两小时车，这次我老婆（中控员）自己操作，7分23秒，搅拌主机重新打料。”
——泉州南安某站，2024年8月真实记录。
🎓 开展工控网络安全专项培训：教会操作员，比修一百台PLC更重要
我们不只修设备，更修“人的操作系统”。
面向商砼站客户，定制三阶课程：
| 阶段 | 对象 | 内容亮点 | 形式 |
|------|------|------------|--------|
| 青铜课 | 操作员/班组长 | “U盘怎么插才安全？”“报警弹窗里哪行字代表真故障？”“远程协助时，如何确认对方是速捷工程师？” | 柜门贴纸+扫码动画视频+随堂小考 |
| 白银课 | 电气技工/设备主管 | PLC密码怎么设才防爆破？如何用博途做最小权限导出？怎样给触摸屏加登录水印？ | 实操沙箱演练+速捷工程师1v3带练 |
| 王者课 | 生产总监/信息科 | 工控资产台账怎么做？等保2.0在商砼站怎么落地？如何建立自己的“工控安全KPI”？ | 定制化诊断报告+年度防护路线图 |
🌟 成果量化：
接受过速捷培训的客户，其PLC非计划停机中，人为因素占比从68%降至12%（2023-2024年抽样统计）。
因为真正的长效防护，从来不是买一堆设备，而是让每个人，都成为防线的一环。
🌐 最后，说点掏心窝的话：
晋江速捷自动化科技有限公司，成立于2017年12月，扎根泉州晋江，服务全国20+工业领域。
我们修过比亚迪焊装线的机器人PLC，也扛着示波器蹲过恒安纸业的包装机柜；
我们帮中国烟草的制丝线重建过百个安全逻辑块，也在凌晨三点为偏远砂石厂远程解开一台被锁的汇川PLC……但最让我们骄傲的，不是“解得快”，而是——
客户下次打电话，不再说“PLC又锁了”，而是问：“上次你说的备份库，我该怎么自己更新？”这，才是防护体系真正建成的那天。
（本章完｜下一章预告：《商砼站典型PLC锁定案例全景复盘》——从120楼出发，带你穿越7类真实战场。）
