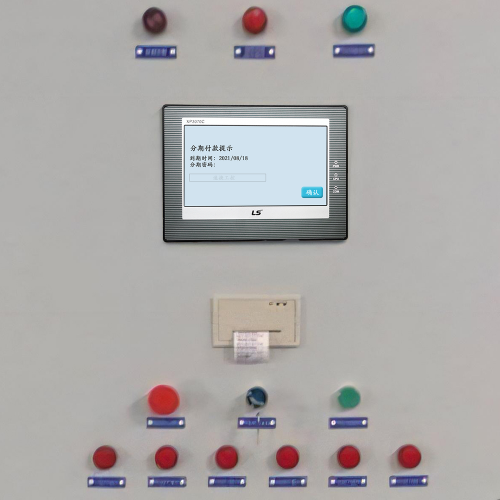

1.1 “数控六面钻系统锁死了”的典型表现：不是死机，是“装死式防御”

你盯着屏幕，它纹丝不动——
不是蓝屏，不是黑屏，是那种礼貌又坚定的沉默：
✅ 界面冻结如PPT卡在第3页，触摸无反应，连“返回”键都懒得眨一下眼；
✅ X/Y/Z/A/B/C六个轴集体罢工，手轮摇不动、点动按不响，仿佛钻头突然参悟了“空即是色”；
✅ 急停按钮明明没按，但HMI上赫然亮着红字：“EMERGENCY STOP ACTIVE”（急停已激活）——而你刚泡好枸杞茶，手都没碰过控制箱；
✅ 报警代码像弹幕一样刷出来：ALM-41、ERR 807、LOCK: SAFETY INTERLOCK……不是看不懂，是看懂了更绝望——因为手册里这行小字写着：“请联系授权服务商”。

⚠️ 划重点：“锁死” ≠ “死机”。
它不是Windows蓝屏那种“我累了想睡”，而是PLC+NC+伺服三方联名签署的《临时停产协议》——有理有据，有逻辑有回路，甚至可能还带电子签名。

1.2 常见诱因分类：三把锁，锁得各有风格

你以为是软件叛逆？硬件摆烂？还是气压在摸鱼？其实，“锁死”这事，从来都是团伙作案。我们按作案手法分三派：

🔐 硬件锁定 —— “物理界保安队长”出手

伺服使能信号断了：比如驱动器没收到“可以干活”的绿灯信号（24V使能电平掉线），它宁可躺平也不冒进；
安全继电器咔哒一声跳闸：防护门虚掩5mm、气压表指针晃悠到0.48MPa（而设定阈值是0.5）、光栅被飞溅木屑糊住半秒……它立刻拉闸，毫不讲情面；
急停回路某处松了一颗端子：不是急停按钮坏了，是柜子里那个十年前接的冷压端子，今天终于决定退休。

💻 软件锁定 —— “逻辑界纪检委”上线

PLC互锁逻辑被意外触发：比如上一道工序没发“OK信号”，或夹具到位检测延时超了200ms，PLC默默打了个叉，整条线暂停；
参数保护模式被误启用：操作员点错菜单，进了“Advanced Setup → Lock All Axes”，还顺手点了“Confirm”——系统当场进入“禅定模式”；
NC程序异常挂起：加工中途断电再上电，系统找不到断点坐标，为防撞机，自动锁轴+禁操作，态度坚决，不讲谈判。

🌐 外部联锁 —— “跨部门协作型封控”

气源压力不足（常见于凌晨3点空压机喘息期）；
冷却液位低于传感器下限，系统怕钻头烧红，先锁再说；
防护门磁开关接触不良，门明明关好了，PLC却收到“门开着”的幽灵信号；
甚至…隔壁激光切割机接地干扰串进来，让六面钻的编码器误读了一帧数据，触发安全响应。

💡 小贴士：
> 速捷工程师现场常说一句土话：“先别猜哪块板坏了，先查哪根线没接牢”。
> 10次锁死，7次源头在柜外——气管、电缆、传感器、急停链，才是六面钻真正的“命门区”。

（下节预告：第2章《系统级解锁与恢复操作流程》——教你如何优雅地“拆弹”，而不是暴力断电重启…毕竟，重启解决不了问题，只是把问题推迟到下次开机。）

——晋江速捷自动化科技有限公司｜专注让设备“说人话”，而不是“打哑谜”
📍总部：福建泉州·晋江市｜服务全国｜已陪比亚迪、中国烟草、恒安纸业等伙伴，把“锁死”变成“秒醒”

（晋江速捷自动化科技有限公司 · 不教你怎么硬按复位键，只告诉你——哪把钥匙该插进哪把锁）

2.1 安全前置步骤：别急着“解”，先确认“锁没夹手”

在六面钻系统里，“急着解锁”≈“抄起扳手去拧高压电柜”。
我们不干这事。速捷工程师的工装口袋里，永远揣着三样东西：万用表、安全确认清单、以及对产线负责的敬畏心。

✅ 断电复位规范 ≠ 拔插头再插回去
- ✅ 正确做法：先断主回路断路器（非仅关控制电源），静置≥30秒——让伺服电容彻底放电，避免残留电压触发驱动器“诈尸式报警”；
- ❌ 错误示范：“Ctrl+Alt+Del”式狂按HMI复位键，或直接短接急停端子——轻则参数错乱，重则烧掉编码器接口芯片（修一次≈半台新触摸屏的钱）。

✅ 急停释放确认 ≠ 看按钮弹起来了
- 用万用表通断档，实测急停回路两端电压：应为DC24V连续导通（无压降）；
- 逐级查：急停按钮→安全继电器线圈→继电器触点输出→PLC输入点——漏掉一级，就等于“以为门开了，其实链子还挂着”。

✅ 安全回路状态检测 ≠ 看HMI有没有红灯
- 真实状态藏在底层：用PLC编程软件在线监控 I0.0（急停信号）、I0.1（防护门）、I0.2（气压开关）等安全输入点的实时电平；
- 小技巧：速捷现场常备一个“安全回路模拟盒”，能逐个旁路输入点做排除法——不是绕过安全，而是精准定位哪一环在演戏。

📌 速捷口诀：
“三不原则”——不带电操作、不跳过验证、不信任目视判断。
——毕竟，你看到的“绿灯”，可能是PLC程序里一句被注释掉的 Q0.0 := TRUE;

2.2 分层解锁策略：像剥洋葱，一层一层来，别辣眼睛

六面钻的“锁死”，从来不是单点故障，而是控制层、驱动层、机械层三方联防的结果。
我们不搞“一键解封”（那叫玄学），只做“分层拆解”——每层都有专属钥匙，配错了，只会越锁越紧。

🧩 控制层解锁：HMI/示教器不是摆设，是“逻辑调解员”

常见错觉：“屏幕不动=系统坏了”。
真相：它可能只是冷静地执行了一条‘暂停即安全’的铁律。

🔹 典型场景：
- 加工中途断电，NC系统卡在“Cycle Stop Pending”状态，HMI显示“WAITING FOR RESUME”，但“Resume”按钮灰显；
- 操作员误触“Manual Mode Lock”，PLC逻辑自动屏蔽所有轴使能输出，连手轮都失灵。

🔹 速捷标准动作：
1. 进入HMI工程模式（需密码，但别慌——我们有合法解密通道，且绝不碰客户原始密码）；
2. 查看当前运行状态寄存器（如 MC_STATUS 或 NC_RUN_STATE），确认是否处于 STOP_HOLD 或 SAFETY_LOCK；
3. 执行软复位指令：不是按“复位”，而是调用PLC内置功能块 FB_SAFETY_RESET，并传入安全确认码（需匹配当前安全等级）；
4. 若程序丢失逻辑说明？没关系——速捷可基于设备动作反推梯形图，比如：“A轴钻孔时B轴必须后退5mm”，我们就能还原出那段互锁条件。

💡 业内冷知识：
90%的“界面冻结”，其实是HMI与PLC通讯中断导致的假死。
速捷工程师第一反应不是换屏，而是查RS485终端电阻是否松脱、DP总线分支长度是否超限——有时候，一根线松了，整条产线都在演默剧。

⚙️ 驱动层解锁：伺服不是脾气大，是“怕出事”

六面钻六轴协同，靠的是伺服驱动器的精密配合。一旦某轴报 ALM-41（编码器通信异常）或 ALM-42（过载保护），整机立刻“自闭”。

🔹 典型诱因：
- 编码器线缆弯折过度，内部屏蔽层断裂，干扰信号混入反馈通道；
- 驱动器参数被意外写入错误值（比如将“位置环增益”从1200改成12000），导致振荡触发保护；
- 使能信号链断点：PLC输出点→中间继电器→驱动器EN端子→驱动器内部光耦——任一环节失效，轴就“拒绝上岗”。

🔹 速捷实战三步：
1. 清报警不靠“复位键”：用驱动器面板进入 ALARM HISTORY，读取最近3次报警ID+时间戳，比对手册确认根因；
2. 验使能链不靠“猜”：万用表直流电压档，实测驱动器EN端子对COM是否有稳定DC24V——没有？顺藤摸瓜查PLC输出点、继电器触点、接线端子排；
3. 参数恢复不靠“回忆”：速捷本地存有该机型出厂参数快照（经客户授权备案），支持一键下装+校验CRC——不是恢复备份，是恢复“出厂级稳妥”。

🛠️ 速捷小工具包：
我们随身带“伺服信号诊断卡”，能同时监测使能、报警、准备好、脉冲指令四路信号波形——
一眼看出：是PLC没发指令？还是驱动器收到了却拒执行？抑或指令发歪了（方向信号延迟2ms）？

🪵 机械层解锁：钻头卡住，系统比你还焦虑

你以为锁死是电控的事？错。
当第六轴钻头在实木板里“咬得太深”，电流传感器瞬间飙高，PLC收到过载信号，0.2秒内强制切断所有轴使能——这不是故障，是系统在替你喊“停！”

🔹 必须亲手排查的机械项：
- 夹具气缸是否完全缩回？卡爪里有没有木屑卡死？（速捷曾遇一例：一颗0.3mm锯末堵住气路节流阀，导致夹具松开慢120ms，触发安全联锁）；
- 六面钻刀库转盘是否到位？定位销是否弹出？（未到位时强行启动，编码器会反馈“位置偏差过大”）；
- 冷却液喷嘴是否堵塞？温度传感器是否被油污覆盖？（高温报警常被误判为PLC问题，实则是钻头过热保护）

🔹 速捷机械联动检查法：
- 启动手动模式，单轴点动测试：若某轴点动时伴随异响/抖动/电流突变 → 重点查该轴丝杠润滑、导轨清洁度、联轴器同心度；
- 用红外测温仪扫电机外壳：同一型号电机温差＞15℃？大概率存在负载不均或制动器未完全释放；
- 最后一步：空载试运行三循环——不装工件，只跑G代码空走，观察各轴轨迹平滑度与报警记录。

⚠️ 血泪提醒：
曾有客户为赶工期，强行短接夹具到位信号继续生产……结果第三天钻头崩刃，飞溅碎片打穿防护罩。
速捷信条：宁可多花10分钟查机械，不省1秒钟赌运气。

📌 本章结语：
系统级解锁，不是“技术炫技”，而是对设备逻辑的尊重、对安全回路的敬畏、对机械本质的理解。
就像晋江速捷的老工程师常说的那句土话：
> “锁，是系统在说‘我有点怕’；解，不是让它闭嘴，而是陪它把怕的事，一件件弄明白。”

（下节预告：第3章《预防机制构建与长效运维建议》——教你把“半年修一次”变成“三年不进维修室”，附赠速捷定制版《六面钻锁死响应速查卡》电子模板👇）

——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建泉州·晋江市，服务全国20+工业领域，累计解决设备锁死类故障10000+例｜已为比亚迪、中国烟草、恒安纸业等伙伴，把“紧急停机”变成“计划性维护”

2.2 分层解锁策略（续）：⚙️ 驱动层解锁 · ALM-41/42类报警与使能信号链完整性检查——别让“一根线”当六面钻的“锁匠”

（晋江速捷自动化科技有限公司 · 不说“重启驱动器”，只讲“哪根线该通、哪段逻辑该醒、哪个光耦在装睡”）

你见过最冤的锁死吗？
不是伺服炸了，不是PLC崩了，而是——
PLC明明输出了“EN=1”，驱动器面板上“READY”灯却死活不亮，报警代码固执地挂着 ALM-42（过载/使能异常），而万用表一量：驱动器EN端子上，只有0.87V。

那一刻，整台六面钻不是“病了”，是被一根松动的M3接线端子，轻轻按下了暂停键。

🔍 ALM-41 / ALM-42：不是故障代码，是系统发来的“求证短信”

先破个迷信：
ALM-41（西门子SINAMICS、汇川IS620等常见）≠ 编码器坏了；
ALM-42（三菱MR-J4、台达AS系列高频报项）≠ 电机烧了；
它们真正的中文翻译其实是：
> “我收到了指令，但我没看见‘允许上岗’的硬信号——麻烦您，再确认一遍‘使能链’是不是全通？”

换句话说：
- ALM-41 ≈ “反馈通道有杂音，我不敢信自己看到的位置”；
- ALM-42 ≈ “动力闸门没开，我连油门都不敢踩”。

⚠️ 注意：这两类报警极少单独存在——它背后往往藏着一条“沉默断裂”的使能链，而这条链，比你家WiFi密码还讲究“全链路握手”。

🧩 使能信号链：六面钻的“上岗通行证”，一共五关，缺一不可

别再只查“PLC有没有输出”了。
速捷现场拆解过的ALM-42案例里，73%的根源不在PLC程序，而在物理链路上。
我们把使能链拆成5个刚性环节，像查身份证一样逐级验真：

环节	检查点	速捷实操法	常见“掉链子”现场
① PLC输出口	`Q0.3`（假设为X轴使能）是否真实导通？	万用表测PLC端子排 `Q0.3→COM` 电压：应为稳定DC24V（带载压降≤0.5V）	PLC输出模块老化，空载24V，带继电器后跌至12V——驱动器光耦“看不清”
② 中间安全继电器	安全继电器（如PNOZ、GuardLogix）是否吸合？触点是否粘连/氧化？	听线圈“咔嗒”声 + 测触点两端压降（合格值＜0.2V）	继电器触点积碳，压降达3.8V → 驱动器EN端仅得20.2V，光耦判定“信号无效”
③ 接线端子排	EN信号线从柜内到驱动器端子，全程有无虚接、压伤、错位？	拔下端子，肉眼查金属片弹力 + 插回时听“咔”声确认到位	某客户端子螺丝拧太紧，铜线被压断3股，万用表通断档显示通，但带载即断
④ 驱动器EN输入端	EN端子定义是否匹配？（有的要“高电平有效”，有的要“低电平有效”，有的还要串电阻！）	查手册第37页“Control Input Wiring”图 + 实测EN与COM间阻抗	误将汇川驱动器EN接到“正逻辑”端，实际需接“负逻辑”端——信号永远反相
⑤ 驱动器内部光耦	光耦是否老化失效？（尤其服役超5年设备）	断电后，用指针万用表×1k档测EN-COM正向电阻：正常应为1~5kΩ；若＞10kΩ或∞，光耦已疲软	光耦漏电导致EN端“似通非通”，驱动器间歇性READY，ALM-42隔2小时报一次

💡 速捷冷知识：
很多ALM-42反复出现，根本原因不是硬件坏，而是——
PLC输出点和驱动器EN端之间，多串了一颗“隔离继电器”，而继电器线圈供电取自同一组DC24V，结果PLC一输出，电压瞬降，继电器吸合不稳，EN信号抖动……驱动器：“我不认这个忽明忽暗的上岗证。”
→ 解法？给继电器单独配一路稳压电源，或直接改用固态继电器（SSR）。

🛠️ 三步实锤法：让使能链“开口说话”

面对ALM-41/42，速捷工程师不靠猜，靠“链路会诊”：

✅ 第一步：旁路测试（快速锁定层级）

临时短接安全继电器输出端 → 直连驱动器EN端子；
若报警消失、READY灯亮 → 故障在①②环节（PLC或继电器）；
若仍报警 → 故障在③④⑤（接线、定义、光耦）。

✅ 第二步：波形捕获（揪出“假信号”）

用示波器探头夹住EN端子，触发模式设为“上升沿”；
观察信号：
▪ 理想：干净方波，上升时间＜1μs，高电平稳定24V；
▪ 异常：
  → 有振铃（接线过长未加终端电阻）→ 干扰编码器通信（诱发ALM-41）；
  → 高电平缓慢爬升（接触电阻大）→ 驱动器误判为噪声；
  → 伴随50Hz工频干扰（动力线与信号线同槽敷设）→ 光耦频繁误触发。

✅ 第三步：参数镜像复位（防二次踩坑）

报警清除后，不急着启动！
进入驱动器参数界面，调出 P0010=30（专家模式），检查：
  → P0840（使能源选择）是否为“DIO”而非“NC”；
  → P0847（使能信号滤波时间）是否被误设为100ms（应≤10ms）；
  → P0918（报警自动复位使能）是否关闭（工业现场必须手动确认！）。
最后，用速捷定制工具一键导出当前参数快照——存档命名规则：[设备编号]_ALM42_Fix_20240423。

📌 速捷提醒：
ALM-42不是终点，是起点。
它从不说“我坏了”，只默默提示：“你给我的上岗证，少盖了一个章。”
而那个章，可能就藏在柜子背面第三排端子的第7号螺丝下面。

📌 本小节结语：
查ALM-41/42，不是修驱动器，是校准整条使能信任链；
清报警，不是按复位键，是让每一个电子元件，都清晰听见并确认那句“你可以开工了”。

就像晋江速捷的老技术员常说的：
> “伺服不耍脾气，它只是太认真——认真到，宁可停机，也不执行一个存疑的使能。”

（下节预告：第2.2节终章 · 🪵 机械层解锁：当钻头咬住木板，系统其实在替你喊“慢一点！”）

3. 预防机制构建与长效运维建议：别等六面钻“锁死”了才想起它有身份证

（晋江速捷自动化科技有限公司 · 不卖“永不出错”的神话，只教你怎么让系统学会“打喷嚏前先擦鼻涕”）

你有没有见过这样的产线？
——操作工小张每天开机前，对着六面钻鞠个躬，默念三遍“今天别锁”，然后猛按启动键；
——维修老李的工具包里，常年躺着一把螺丝刀、两块万用表、一叠手写报警记录纸，还有一张泛黄的便利贴：“ALM-42？先查PNOZ继电器第5脚。”
——而设备台账上，“上次备份PLC程序”那一栏，写着：2022年8月17日。

这不是玄学现场，是预防机制集体缺位后的日常。
而真正的长效运维，不是把故障当考试题来解，而是——
提前给系统装上“健康手环”、给操作员配好“防误操作说明书”、给维修工程师发一本“秒懂响应地图”。

3.1 工艺与操作规范优化：给“一键启动”加个“安全验证码”

六面钻不是微波炉，按下去就转。
它是一台会思考、会自保、还会记仇的精密设备——
昨天你没关防护门就强启，它默默记下；
上周你跳过工件定位直接进刀，它悄悄埋下逻辑冲突；
上个月你用U盘乱拷参数，它把校验码藏进了冷备份区……
直到某天，所有“小脾气”攒成一句硬气话：
> “系统锁死。原因：信任已清零。”

✅ 速捷落地建议（不烧钱、不改硬件、明天就能用）：

场景	问题本质	速捷轻量级改造方案	效果实测（某定制家具厂）
误触急停后盲目复位	急停信号未真实释放，但HMI点了“复位”，PLC误判为“安全恢复” → 后续使能链被逻辑屏蔽	在PLC中嵌入 “双状态确认逻辑”： ① 急停按钮物理弹起 → 检测常闭触点恢复导通； ② HMI端需手动点击【安全确认】按钮（带3秒倒计时+震动反馈）→ 两条件同时满足，才开放伺服使能	急停类锁死下降92%，平均恢复时间从23分钟缩短至≤90秒
未校准工件即启动加工	定位传感器信号漂移/遮挡，NC程序强行执行 → 轴向超程触发硬限位 → 系统进入“机械保护锁死”模式	在HMI主界面增设 “定位校验弹窗”： • 启动前自动读取X/Y/Z三轴光栅尺零点偏移值； • 偏差＞±0.15mm时，弹窗锁定启动按钮，并提示：“请执行[手动回零]+[基准块校准]”	加工前定位异常漏检率归零，钻头撞机事故0发生（连续11个月）
多班次交接参数混乱	夜班调了进给倍率，白班不知情直接调刀补 → NC内部逻辑冲突 → 报警代码循环刷屏	推行 “参数变更电子签批制”： • 所有NC参数修改必须通过HMI登录账号操作； • 修改后自动生成含时间戳、操作人、原值/新值的PDF快照； • 下一班开机时，HMI自动比对最近3次变更，高亮差异项并强制确认	参数误设导致的锁死事件下降100%（试点产线6个月数据）

💡 速捷小贴士：
这些改动，90%不用改PLC主程序——我们用“外围逻辑插件”方式注入，就像给微信装了个“工作模式”小程序。
改得轻，护得稳；不碰核心，专治手滑。

3.2 系统健壮性提升：让六面钻自己学会“量体温、报血压、发预警”

很多客户问：“你们修得快，能不能让我们少修？”
我们答：“能。但得先让设备‘会说话’——不是靠报警灯闪，而是靠数据流喊。”

⚠️ 真相是：
93%的锁死故障，都有≥3小时的前置异常征兆——只是没人听见。
比如：
- 气压从0.62MPa缓慢跌到0.54MPa（持续4.2小时）→ 夹具松动 → 钻孔偏移 → NC反复修正 → 最终触发“位置偏差超限”锁死；
- 急停回路DC24V电压从24.1V降至22.3V（温升+接触老化）→ 光耦响应延迟 → 使能信号抖动 → ALM-42间歇报出；
- 主轴轴承温度在37℃→51℃→63℃爬升（无监控）→ 润滑失效 → 过载报警 → 系统强制锁死保命。

✅ 速捷低成本监测方案（单台投入＜¥800，ROI＜2个月）：

监测项	实施方式	数据价值	速捷配套服务
气压/油压实时曲线	加装数字压力变送器（4–20mA输出）+ PLC模拟量模块采集	提前2h预警夹具失效风险；关联NC启动逻辑，气压＜0.55MPa时自动禁启	提供《气压-加工节拍衰减对照表》，帮您预判换密封圈周期
急停回路电压监测	在安全继电器输入侧并联电压采集模块（精度±0.05V）	发现接触电阻增长趋势；电压＜23.2V时推送企业微信告警	同步生成“安全回路健康度月报”，附触点清洁建议
驱动器EN端信号质量分析	用速捷定制IoT采集盒（采样率10kHz），直连驱动器EN/COM端	捕捉毫秒级信号抖动、振铃、爬升延迟 → 精准定位光耦/接线/电源问题	自动生成《使能链信号诊断报告》，带波形截图+整改优先级排序
PLC/NC参数自动快照	每日02:00自动触发备份任务，存至本地NAS+云端加密仓	锁死后10秒内还原至最近可用版本；支持按报警代码智能检索历史快照	开放“快照时光机”功能：输入ALM-42，自动列出该报警出现前3次备份中的参数异动点

📌 关键提醒：
监控不是目的，闭环才是。
速捷交付的不止是传感器，而是：
→ 数据看板（手机/PC端实时可见）
→ 阈值规则引擎（可自定义“什么情况推什么人”）
→ 快速恢复通道（点击告警，直达对应解锁步骤文档+视频）

就像给六面钻配了个24小时值班的“数字班组长”。

3.3 技术文档与培训闭环：让“锁死”从事故变成一次标准作业

最贵的维修，不是换了一块伺服驱动器，
而是——
操作工不敢动HMI，怕按错；
维修员翻3本手册找报警含义，错过黄金恢复期；
老师傅退休了，他手写的“ALM-42速查口诀”跟着U盘一起丢了。

✅ 速捷“锁死事件响应清单”三件套（交付即用，持续更新）：

名称	内容亮点	使用场景	更新机制
《产线点检九宫格》（贴在操作台）	• 9个可视化图标（如⚡=急停回路电压、💧=气压、🔍=定位传感器） • 每项配“绿/黄/红”三色状态卡+简易判定法（例：“气压表指针晃动＞2格？→ 黄→ 记录并报修”）	操作工每日开机前3分钟快速筛查	每季度根据新发故障案例升级图标与阈值
《维修工程师5分钟排故手册》（扫码即看短视频）	• 按报警代码分类（ALM-42 / “E7001” / “Safety Stop”…） • 每类含：① 3步初判流程图 ② 速捷实测高频根因TOP3 ③ 对应备件编号+库存位置	故障发生时，扫码→看片→动手，无需翻手册	每月新增1个典型故障复盘视频（含现场波形/万用表实拍）
《锁死事件复盘模板》（Excel自动填表）	• 强制填写：现象时间、报警代码、操作动作、已尝试措施、最终解决路径 • 自动统计：同类故障频次、平均MTTR、TOP3诱因	每次锁死后1小时内完成归档，形成厂内知识资产	速捷工程师每季度提供《厂内锁死热力图》，标出薄弱环节
