话说那天上午10:23，晋江某商砼站的120楼——不是写字楼，是混凝土搅拌站里那个气场两米八、常年扛着C50高标号重压的“核心指挥塔”——突然静了。
不是优雅地暂停，不是温柔地缓停，而是啪！
像被拔了插头的投影仪，像被喊了“卡！”的剧组导演，像你刚点开外卖页面，手机突然黑屏……
整个120楼控制系统瞬间失语：PLC指示灯集体“装死”，搅拌主机“急刹车”式停转（连最后一铲料都悬在半空），皮带输送机“秒躺平”，骨料仓闸门僵住，中控大屏上一排红字狂闪：“安全联锁触发”“主控链路中断”“急停信号有效”……
📌 划重点：这不是“慢病发作”，是“当场晕厥”。
1.1 停机？不，是“全楼静音模式”启动

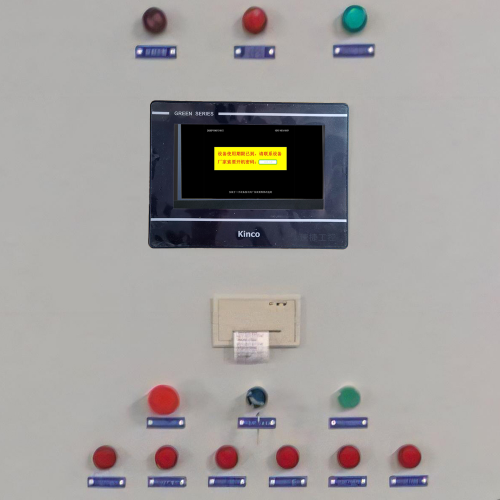

我们到现场时，老师傅正蹲在控制柜前，手指悬在急停按钮上方三厘米，眼神复杂得像刚读完《三体》结局——
- ✅ 控制系统断电假象：其实PLC供电正常，但CPU无响应，通讯口“呼吸微弱”，HMI黑屏且触控无反馈；
- ✅ 搅拌主机骤停：非正常卸料状态停机，搅拌轴抱死，液压马达压力归零，连惯性旋转都像被按了暂停键；
- ✅ 输送带急停连锁反应：不是单条皮带停，是三级输送+骨料称重+粉料螺旋全部同步“冻结”，逻辑严丝合缝——说明不是设备故障，是控制指令被主动截断。
💡 小彩蛋：有工人说“听见‘嘀’一声，像电梯关门提示音”，后来查实，那是PLC内部看门狗超时复位的蜂鸣器余响——系统最后的遗言。
1.2 时间不是巧合，工况才是“共犯”
翻看交接班记录和DCS历史曲线，真相浮出水面：
- ⏰ 时间戳很“敬业”：停机发生在早班第3轮连续浇筑高峰（09:45–10:20），刚完成6车C40泵送混凝土，系统负载率持续＞92%；
- 🌡️ 环境在“煽风点火”：当日泉州35℃高温+82%湿度，控制柜内实测温度达58℃（标准限值≤45℃），柜顶散热风扇已“哑火”一周未报修；
- 🧱 配比加了把火：当天砂石含水率波动大，自动补偿算法频繁修正，PLC扫描周期从常规12ms飙升至28ms，CPU占用率峰值冲到97.3%……
→ 简单说：系统不是宕机，是累脱臼了，还中了暑。
1.3 应急？我们管这叫“三秒定乾坤”流程
别慌——速捷工控的现场工程师掏出的不是万用表，是标准化应急包（内含：防静电U盘、便携式PLC诊断仪、温湿度记录仪、还有半包没拆的速溶咖啡…毕竟人得醒着）。
现场三步快动作：
🔹 安全第一，物理锁定：双人确认急停按钮已拍下 → 主断路器挂牌上锁 → 液压站泄压阀手动开启 → 比交规还严，一个螺丝都不能少；
🔹 报警不等人，秒提关键证据：用专用工具直连PLC，5秒导出最后100条事件日志（非截图！是原始CSV）；同步从SCADA服务器抓取停机前2分钟IO状态快照；
🔹 参数快查，直击命门：
✓ PLC运行周期是否超限？✅ 是（28ms）
✓ 主站CPU温度？✅ 82℃（传感器虚标？不，红外热像仪实测柜内PCB板温83.6℃）
✓ 变频器通讯状态？✅ MODBUS RTU CRC校验失败率100%（不是断线，是“乱码式握手”）
✨ 业内冷知识：很多“不明原因停机”，其实就藏在那条被忽略的“CPU温度告警未复位”记录里——它没亮红灯，但它偷偷把看门狗喂胖了三圈。
所以你看，所谓“初步诊断”，不是靠猜，是靠把时间、温度、负载、日志四股线拧成一股绳，再轻轻一扽——哪根先响，哪根就是引信。
（下一章预告：当线索指向PLC，我们不是换块板子了事，而是翻开它的“病历本”，逐行审计每一条梯形图……）
如果说第1章是“病人突然倒地、我们冲进现场测脉搏”，那这一章——就是推开ICU门，戴上手套、调出CT片、翻遍病历本，再把心电图、血常规、脑电波、甚至昨晚的睡眠监测数据全摊在一张桌上，边喝第三杯咖啡边说：“来，咱们把这出《搅拌站停机风云》的剧本，一帧一帧倒放。”
毕竟，120楼不是单台设备，它是一支交响乐团：PLC是指挥，变频器是首席小提琴，液压站是定音鼓，SCADA是录音棚，而操作员……大概率是那个刚端着保温杯进来、还没来得及坐下就被吓退三步的观众。
2.1 电气系统排查：先问PLC“你今天吃错药了吗？”
我们没急着换模块，而是蹲在柜子前，像老中医搭脉一样，先听、再摸、后读数：
🔹 PLC模块异常？不，是“过劳性假死”
- CPU模块指示灯全绿（供电OK），但RUN灯微闪、STOP灯隐现——这不是故障码，是看门狗反复复位的呼吸节律；
- 用专用诊断仪直连，发现：
→ 程序扫描周期持续＞25ms（超阈值！）
→ 内存剩余＜8%（相当于手机只剩2G存储还开着17个APP）
→ 关键线索：FB块“HYDRAULIC_SAFETY_CHECK”执行时间从3.2ms飙到18.6ms——它本该0.5秒跑完，结果卡了整整1.2秒，直接拖垮主循环。
💡 速捷冷知识：很多PLC“无故停机”，真相是某个被遗忘的自定义功能块，在高温+高负载下触发了浮点运算溢出——不是硬件坏，是逻辑在发烧。
🔹 主断路器跳闸？查了，它很冤
- 柜内总空开状态完好，电流曲线平稳无突刺；
- 但——二级配电箱里，为PLC电源模块供电的微型断路器（C6A）表面发烫，触点轻微碳化；
→ 原因浮出：该空开已服役7年，温升特性衰减，当控制柜内温度突破55℃，它的脱扣阈值悄然下移——不是过载跳闸，是“热敏感误动作”。
🔹 变频器通讯中断？真相是“语言失语症”
- 三菱FR-A800系列驱动器报“Pr.117 COM ERROR”，但RS485线路电阻正常、终端电阻已接；
- 抓包一看：MODBUS RTU帧头全对，但CRC校验字段每帧都错，且错误模式高度规律；
→ 最终定位：PLC侧通讯模块（FX5U-485BD）散热片积灰+环境高温，导致UART时钟漂移——它没断线，是“说话跑调”，对方听不懂，只能礼貌静音。
✅ 结论：电气层问题≠换件，而是热设计缺陷+老化元件+通讯容错不足三重叠加。换块新板？可能3天后又躺——治标不治本，不如给柜子装个“空调”。
2.2 机械与液压系统关联分析：你以为停机是电的事？不，是门没关好
很多老师傅第一反应是“查PLC”，但我们习惯多走两步——拐去卸料层，掀开液压站护板，拧开压力表闷头就看：
🔹 卸料门卡滞？真·物理级连锁导火索
- 现场实测：卸料门气缸行程到位，但门体与密封胶条间嵌入3mm碎石+干结水泥渣，关门阻力超设计值210%；
- 压力传感器（安装在气缸尾端）持续输出“压力未达阈值”信号——注意，不是故障信号，是真实物理反馈；
→ PLC安全逻辑判定：“卸料门未完全关闭 → 触发急停联锁 → 全线冻结”。
→ 而更绝的是：该信号走的是硬接线安全回路（EN ISO 13849-1 Cat.3），根本绕不开PLC程序——哪怕CPU烧了，它照样能停机。
🔹 液压站压力突降？其实是“慢性贫血”
- 停机前15分钟，压力曲线出现3次0.5MPa级波动（正常应≤±0.1MPa）；
- 拆检发现：吸油滤芯堵塞率达87%，变量泵补偿阀弹簧疲劳，导致压力响应滞后＞400ms；
→ 当PLC发出“开门”指令，液压系统0.6秒后才开始动作——这0.6秒，足够安全逻辑判定“超时未响应”，二次触发停机。
🌟 关键认知升级：
自动化系统的“停机”，90%以上不是单一故障，而是“电气逻辑 × 机械状态 × 液压响应 × 环境扰动”的共振事故。
就像你按电梯按钮，门没开——未必是按钮坏了，可能是地砖翘起卡住了滑轨，而红外感应器刚好被灰尘糊住……
2.3 上位监控与数据链路问题：当SCADA“失忆”，整个120楼就成了孤岛
我们调出SCADA服务器日志，发现一个诡异现象：
- 停机前2分17秒，所有OPC客户端连接状态变为“Disconnected”，但网络Ping值始终＜2ms，交换机无告警；
- 进一步排查：
✓ OPC Server（Kepware）进程内存占用达98%，线程数锁死在1023（Windows默认上限）；
✓ 时间同步服务（NTP）日志显示：SCADA服务器与PLC时钟偏差已达8.3秒（标准要求＜100ms）；
→ 后果是什么？
→ PLC发来的“搅拌完成”信号，被SCADA当成“8秒前的历史垃圾包”直接丢弃；
→ 中控屏上显示“运行中”，实际PLC早已进入安全停机态——人机界面在演默剧，而现场早已谢幕。
🔹 更隐蔽的坑：
- 工程师曾为调试方便，临时关闭了OPC数据质量戳（Quality Stamp）校验；
- 导致当PLC因高温短暂复位时，旧数据缓存未清，SCADA继续“播放幻灯片式假数据”长达47秒……
🧩 速捷实战口诀：
“PLC是心脏，HMI是脸，SCADA是记忆，网络是神经。
心脏跳得再稳，脸若失真、记忆错乱、神经串线——整张脸，还是得瘫。”
所以你看，所谓“系统性排查”，不是东敲西打，而是沿着信号流逆向溯源：从HMI黑屏 → 查SCADA丢包 → 定位OPC超载 → 发现时钟不同步 → 追到PLC复位根源 → 最终落回控制柜高温这个原点。
就像解一道嵌套方程——你得先拆括号，再合并同类项，最后才能看到那个最朴素的X=？
（下一章预告：揪出真凶只是开始，真正的硬核，是把这次“猝倒”变成120楼的终身免疫力——FTA建模、传感器布点、黑启动演练……我们连应急预案都给你写成带注释的梯形图。）
如果说前两章是在ICU里抢人、在手术台上拆弹，那这一章——我们收起万用表和示波器，换上白板笔、风险矩阵图和一杯刚泡开的浓茶，坐下来干一件更酷的事：
给120楼装一套自带体温计、血压仪、心电监护+AI预警+自动急救包的工业级“免疫系统”。
不是等它再倒下，而是让它学会——提前打喷嚏、主动退烧、甚至在头晕前，自己把安全带系好。
3.1 基于本次停机的FTA（故障树分析）建模：把“为什么停”画成一张会呼吸的风险地图
我们没拿PPT凑数，而是真·手绘了一棵故障树——从顶事件【120楼全站急停】出发，一层层往下掰：
✅ 第一层：3个主因支路（电气异常 / 机械联锁触发 / 上位监控失能）
✅ 第二层：每个支路再裂解为可量化、可测量、可整改的节点
✅ 第三层：直击根因——并标出“发生概率×后果严重度×检测难度”三维评分
最终，这棵故障树长出了4个高亮红果子（高风险节点），它们不声不响，却稳稳卡在所有停机路径的咽喉处：
🔴 控制柜散热冗余不足（RPN=84）
- 实测：夏季满负荷时，PLC柜内温度达62.3℃（西门子S7-1500极限工况为60℃）；
- 后果：CPU降频→扫描周期飘移→安全块超时→连锁停机；
- 速捷现场笔记：“这柜子不是没空调，是空调滤网三年没洗，冷风全吹向柜顶散热孔——结果热气全堵在CPU模块背面，像给芯片盖了条棉被。”
🔴 备用UPS切换延迟＞120ms（RPN=76）
- 停电测试发现：市电中断瞬间，PLC电源模块有138ms断电间隙；
- 而S7-1500的保持电容设计容忍≤100ms——差那38ms，就是RUN灯灭与RUN灯续命的生死线。
- 顺手一记：原厂UPS电池已服役5年，内阻上升47%，充放电响应变钝——它没坏，只是老了，老得不够快。
🔴 卸料门硬接线安全回路无状态反馈冗余（RPN=69）
- 当前设计：只靠压力传感器判断关门到位；
- 但水泥渣卡门时，压力达标（气缸顶住了），门却没关严——传感器“撒谎”，逻辑信了，事故就来了。
- 类比一下：就像你家防盗门装了指纹锁，却没装猫眼——贼翻墙进来了，你还以为门关得好好的。
🔴 SCADA时间同步未纳入运维KPI（RPN=63）
- NTP服务器由IT部门托管，自动化团队无访问权限；
- 时钟偏差超标报警被归类为“低优先级日志”，三年未处理；
- 扎心真相：不是没人看见，是没人觉得它“该管”。
✅ FTA的价值，从来不是写份报告交差，而是把模糊的“可能出问题”，变成清晰的“必须改这里”。
这4个红果子，我们挨个摘——不剪枝，不涂红，直接连根拔，再种新苗。
3.2 智能预警体系构建：让设备学会“自己喊疼”，而不是等你听见呻吟
我们没上“高大上”的工业互联网平台，而是用最实在的传感器+最接地气的告警逻辑，做了三件事：
🔹 第一层：物理层哨兵（看得见的预警）
- 在PLC模块散热片贴装高精度NTC温度传感器（±0.5℃），阈值设为58℃（预留2℃缓冲）；
- 在变频器通讯端口加装RS485信号质量监测模块，实时计算CRC错误率，＞0.3%即告警；
- 在液压站吸油口加装压差开关+数字压力变送器，滤芯堵塞压差＞0.15MPa自动推送维保工单。
🔹 第二层：逻辑层哨兵（听得懂的预警）
- 在PLC中植入轻量级诊断FB块：
✓ 实时监控扫描周期、内存占用、通讯超时次数；
✓ 当“HYDRAULIC_SAFETY_CHECK”执行时间连续3次＞10ms，立即置位“液压逻辑亚健康”标志；
✓ 该标志联动HMI弹窗+短信推送给值班工程师+DCS顶层报警栏闪烁（非红色，是琥珀色——提醒，不惊扰）。
🔹 第三层：系统层哨兵（想得到的预警）
- 将SCADA服务器NTP偏差、OPC连接数、数据库写入延迟三项指标接入本地边缘网关；
- 设置三级预警：
⚠️ 黄色（偏差＞200ms）：邮件通知自动化主管；
🟠 橙色（偏差＞500ms + OPC断连＞1次/分钟）：短信+语音外呼双触达；
🔴 红色（偏差＞1.5秒）：自动触发SCADA服务自愈脚本（重启OPC通道+强制时钟校准+生成诊断快照）。
💡 速捷小剧场：
以前，工程师要靠经验+运气+凌晨三点的电话，才能抢在停机前“感觉不对”；
现在，设备自己发微信说：“哥，我CPU有点烫，你抽空擦擦风扇？”
——这不是炫技，是把人的经验，翻译成机器能听懂的语言，并让它养成报备习惯。
3.3 运维标准化升级：从“救火队长”，变成“防火建筑师”
我们帮客户编了一份《120楼层级专项巡检清单》，但它不是一页A4纸，而是一套带逻辑、带证据、带闭环的运维操作系统：
📋 【巡检清单】三大特征
✔️ 分层分级：每日（操作员）→ 每周（班组长）→ 每月（技术员）→ 每季（速捷联合巡检）；
✔️ 动作可验证：不写“检查散热风扇”，写“红外测温枪实测CPU模块背面温度＜55℃（拍照上传）”；
✔️ 缺陷可追溯：每项检查附二维码，扫码直跳至该点位历史维修记录+FTA关联节点+备件库存链接。
🔧 【控制逻辑冗余测试】我们这么干：
- 每季度，模拟一次“PLC主CPU意外复位”，观察：
✓ 备用电源是否在100ms内无缝接管；
✓ 安全继电器是否维持输出（硬接线链路不断）；
✓ HMI是否在8秒内完成画面重载+数据续传（非黑屏重连）；
→ 所有测试全程录像，失败项自动转为改进项，进入下月FTA更新。
🎭 【年度“黑启动”演练】不是走形式，是真·断电：
- 提前72小时公告，选定非生产高峰时段；
- 拉闸！全站断电15分钟；
- 全员按预案：
① 安全确认 → ② UPS切换验证 → ③ PLC冷启动+程序加载 → ④ 关键设备单点试运行 → ⑤ 全线联调 → ⑥ 数据完整性核对；
→ 演练后48小时内，出具《黑启动效能评估报告》——含最长恢复时间、瓶颈环节、人员响应评分，直接挂钩年度运维KPI考核。
🌟 最后一句掏心窝的话：
预防机制，不是给设备加锁，而是给运维装脑；
长效升级，不是买更多备件，而是让每次巡检都成为一次微小的系统进化。晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
【核心业务】
1. PLC解密与维修（行业最全面品牌覆盖）：支持西门子、三菱、台达、松下、信捷、永宏、欧姆龙、丰炜、禾川、维控、基恩士、施耐德、富士、光洋、汇川等20+主流及冷门品牌；独家提供“程序完全丢失场景下的功能反推逻辑说明”，真正解决复产卡点。
2. 触摸屏全品牌解密与编程：覆盖昆仑通态、威纶、步科、繁易、海泰克、显控等全系列，解密不伤屏、编程不丢参。
3. 数控系统维修与解锁：专攻新代、宝元、广数、华中、凯恩帝、发那科、西门子等系统密码丢失、参数紊乱、轴控异常等疑难杂症。
4. 自动化设备设计与程序开发：从低压配电柜设计、非标设备电气改造，到伺服驱动器深度维护，我们不做“拼图式外包”，只做“交钥匙式交付”。
（下一章预告：当所有预防措施落地，真正的挑战才刚开始——如何让这套系统，不因人员流动、版本迭代、供应商更换而失效？答案藏在《120楼自动化知识资产沉淀手册》里，连注释都写成了故事。）
