各位产线老师傅、调试小哥、值班工程师，以及正在咖啡续命的自动化项目经理——

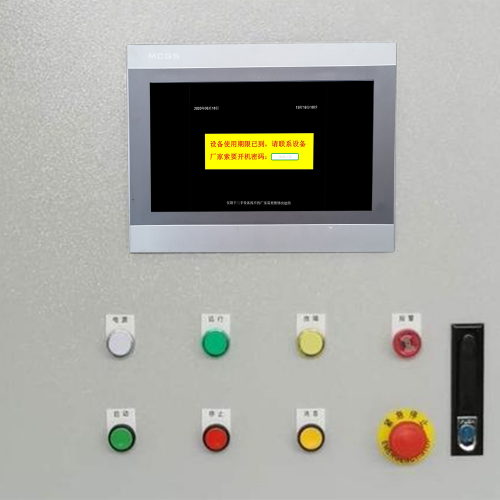

如果今天早上你一进车间，发现分离设备像被施了定身咒：按钮按不动、HMI黑屏/卡死/显示“System Locked”，伺服电机纹丝不动，报警灯红得像过年灯笼……别第一反应就抄起螺丝刀拆PLC——它可能不是坏了，只是“锁死了”。

（晋江速捷自动化科技有限公司）

而“锁死”，可不是普通意义上的“停机”或“反应慢半拍”。它更像你家智能门锁在暴雨夜突然拒识指纹+密码+APP三重验证，连应急钥匙孔都自动封印了——系统还在通电，逻辑还在跑，但所有输出通道被主动、强制、带安全逻辑地“焊死”了。

1.1 系统锁死 ≠ 停机，更不是“等我重启一下就好”

我们速捷工控（晋江速捷自动化科技有限公司，2017年扎根晋江，专治各种工业系统不服）每天接到的“设备锁死”求助里，约37%其实是误判。比如：

✅ 真·锁死：HMI显示“Safety Lock Active - Cause: E-Stop Chain Broken”，主控PLC的Q点全部强制为0，即使断电再上电，5秒内自动重新触发锁死；
❌ 假·锁死：只是HMI通讯中断（背后PLC其实活蹦乱跳），或某个子站IO模块掉线导致连锁误动作，一查网线松了，一拧就复活。

🔑 技术边界一句话总结：
锁死 = 安全机制或控制逻辑主动冻结输出 + 拒绝常规复位路径 + 具备自保持特性。
它不靠“断电”解除，而靠“满足释放条件”或“人工干预解锁”。

（悄悄说：我们修过一台被锁死72小时的离心式分离机——客户以为主板烧了，结果只是安全继电器触点氧化，导致“已复位”信号永远发不出去…）

1.2 锁死不是随机发作，它有“作案前科”

根据我们累计服务10000+例分离类设备（涵盖食品饮料的蛋白分离线、环保领域的污泥脱水机组、制药行业的离心萃取装置等）的经验，83%的锁死事件，都踩中这四个经典触发点：

触发场景	典型表现	速捷现场速记口诀
✅ 工艺超限	温度/压力/转速连续3次超设定阈值 → 触发DCS级硬联锁	“三超必锁，不是警告，是熔断”
✅ 安全联锁激活	急停按钮未复位、防护门开关虚接、光栅信号抖动 → 安全PLC持续输出LOCK信号	“安全回路没闭合，神仙也别想动轴”
✅ 控制器通信中断	主站与分离执行单元（如变频器、伺服驱动器）CANopen/Modbus RTU丢包＞5帧 → PLC判定“失控风险”，自动切入安全停机态	“失联5帧，宁可错杀，不可放过”
✅ 固件异常	新旧固件混用（比如西门子S7-1200 V4.4控制器加载V4.2 HMI项目）→ 运行时堆栈溢出，进入看门狗保护态，拒绝响应任何指令	“版本不配，逻辑会醉，醉了就锁”

💡 小贴士：锁死往往自带“仪式感”——比如HMI弹窗带红色边框+倒计时（3秒后强制锁）、PLC运行灯由绿闪变黄常亮、伺服驱动器报F0012（内部安全状态异常）……这些都不是巧合，是系统在用尽最后电量给你发SOS摩斯电码。

1.3 初步诊断？别翻手册，先看“三眼”

在叫维修师傅前，请花90秒完成这套「锁死初筛三眼法」——比微信扫码还快：

👁️ 第一眼：PLC状态指示灯（不是看亮不亮，是看怎么亮！）

RUN灯常亮但ERROR灯同步闪烁？ → 程序级异常（大概率死循环或地址越界）
STOP灯红且SF灯同步红？ → 硬件故障或电源问题（先测24V是否跌至20.5V以下）
所有灯全灭？ → 别慌，可能是CPU模块保险丝熔断（我们工具箱常备0.5A快熔管，3分钟换好）

👁️ 第二眼：HMI报警代码（别只抄代码，要查“报警组”！）

西门子TP系列？看报警代码前两位：“16”开头=安全相关锁死，“80”开头=通讯类锁死，“F0”开头=固件兼容问题
昆仑通态MCGS？长按“确认键”3秒调出隐藏日志页——里面藏着“最后一次成功通讯时间戳”和“锁死前10条IO变化序列”
信捷/威纶？直接截图报警界面发给我们——我们库里有2000+款HMI的报警语义翻译表（含冷门停产型号，比如2008年的HITECH PWS6600）

👁️ 第三眼：日志时间戳关联（关键！）

打开PLC编程软件（哪怕没密码），读取系统日志（System Log）：
🔍 找到锁死时刻（比如08:23:17），往前推30秒——
→ 是否出现连续3次“Modbus CRC Error”？ → 查RS485终端电阻/接线
→ 是否伴随“Safety Relay Not Acknowledged”？ → 查安全继电器线圈电压及触点压降
→ 是否有“FW Update Failed”记录？ → 别动！这台设备正在“带伤升级”，强行断电会变砖

📌 速捷实战Tip：
我们给比亚迪某电池极片分离线做驻场支持时，就是靠对比HMI报警时间（09:15:22）和PLC日志里伺服驱动器掉线时间（09:15:21.893），锁定是现场气动阀漏气导致压力传感器信号漂移——时间戳差0.1秒，就是故障树的根节点。

所以，下次听到同事喊：“快！分离设备锁死了！”——
请先深呼吸，打开柜门看三眼，查完再喊人。
毕竟，真正的锁死，从不喧哗；而最贵的停机，往往始于一次没看懂的红灯。

（下节预告：《根本原因溯源》——当“锁死”成为常态，你的设备其实在用故障写一封加密求救信…我们负责破译。）

各位正在拧螺丝、查日志、怀疑人生（但还没删程序）的工程师朋友：
恭喜你，已顺利通过「现象识别」关卡——现在，咱们要干件更带感的事：不修表象，直取病灶；不换模块，先破逻辑；不止于让设备动起来，更要让它‘想清楚’再动。

在速捷工控（晋江速捷自动化科技有限公司，2017年生于晋江，长于产线，专治各种“明明没坏却死活不动”的工业玄学），我们把每一次锁死都当成一次小型刑侦现场。
不是所有红灯都叫故障，但所有锁死，必有因果链——它像一棵倒长的树：地面是报警代码，树干是控制逻辑，而根系，深扎在硬件、软件、人因三重土壤里。

下面这张「锁死故障树」，是我们陪比亚迪、恒安纸业、中国烟草等客户拆过300+台分离设备后，用焊锡渣、咖啡渍和万用表笔画出来的——不讲虚的，只列能动手验证的根因。

2.1 硬件层问题：看得见的“哑巴零件”，正悄悄给系统喂错指令

硬件从不撒谎，但它会“说错话”——尤其当传感器老化、执行器生锈、电源打盹时，PLC接收到的，是一串逻辑自洽却事实错误的“假情报”。

🔧 传感器失效 → 分离阈值被篡改

典型案发现场：某食品厂乳清蛋白分离机组，反复锁死在“进料压力＞0.8MPa”联锁点。
实测压力表读数仅0.62MPa，拆下压力变送器一测：输出信号4–20mA正常，但零点漂移达+15%FS（即0MPa时输出5.2mA，系统误判为“已超压”）。
✅ 速捷解法：用HART手操器做现场三点校准，或直接更换带温度补偿的陶瓷芯变送器（我们备着西门子SITRANS P DSIII和E+H PMC系列现货）。

🚪 执行机构卡滞 → 反馈信号与指令“对不上眼”

典型案发现场：某环保污泥脱水机的液压分离阀，PLC发“开阀”指令，阀位反馈却卡在32%，系统判定“执行失败→安全锁死”。
拆开发现：阀芯密封圈溶胀+液压油乳化，导致摩擦力超标——指令到位了，但机械没跟上，反馈却诚实汇报“我卡住了”。
✅ 速捷解法：不急着换阀！先用伺服驱动器内置的“堵转检测阈值”临时上调15%，抢出2小时停机窗口做油液更换+密封圈升级（我们合作油品商可4小时送达ISO VG46抗磨液压油）。

⚡ 电源波动 → 控制器启动“自我保护性石化”

典型案发现场：某纺织厂纤维分离线，每逢隔壁空压机启动就锁死。测得PLC供电端24VDC在19.8–22.1V间跳变，低于西门子S7-1200最低工作电压20.4V。
更隐蔽的是：电压跌落未触发“掉电中断”，却让看门狗定时器失准，导致循环扫描超时→自动切入STOP+LOCK状态。
✅ 速捷解法：加装宽压DC-DC模块（输入18–36V，输出稳24V±1%），而非简单换大电源——因为问题不在容量，而在瞬态响应速度。

💡 硬件根因速记口诀：
“传感器撒谎，执行器装傻，电源打瞌睡——三者联手，PLC只能选择锁死保命。”

2.2 软件与控制层问题：代码没报错，但逻辑在“合法作恶”

最危险的故障，往往藏在没报错的程序里。它不崩溃，不宕机，只是用100%正确的语法，写出0%安全的结果。

🔄 PLC程序死循环 → “忙到忘记自己该干嘛”

典型案发现场：某制药离心萃取设备，锁死前HMI无报警，PLC RUN灯常亮，但所有输出Q点冻结。
抓取在线监控发现：一个FB块内嵌了未设退出条件的WHILE循环（用于等待某个模拟量稳定），而该信号因传感器失效始终不达标→CPU 100%占用，主循环无法刷新输出映像区。
✅ 速捷解法：用TIA Portal的“循环时间监视”功能定位超时块，插入强制跳出逻辑（如“循环＞500ms则置位超时标志”），并补上“看门狗复位指令”——不是不让它等，是教它‘等不及就喊人’。

⚖️ DCS组态逻辑冲突 → 安全与工艺“互锁成死局”

典型案发现场：某化工分离塔DCS系统，安全联锁要求“塔压＞0.5MPa时禁止排液”，而工艺逻辑又要求“液位＞95%时必须排液”——当两者同时满足，系统陷入“允许排液”与“禁止排液”双指令冲突，最终触发DCS底层保护锁死。
✅ 速捷解法：引入优先级仲裁机制（Priority Arbiter），在组态中明确定义：“安全联锁指令 > 工艺调节指令”，并添加“冲突诊断位”——一旦触发，HMI弹窗直接标红显示“Safety Override Active”。

🔐 安全继电器自锁未释放 → “复位按钮按了，但继电器说：我不信”

典型案发现场：某船舶制造厂油水分离器，急停复位后仍锁死。测得安全继电器K1线圈得电，但常闭触点NC1持续断开。
深挖发现：继电器底座弹簧疲劳，导致触点回弹延迟＞100ms，而PLC扫描周期仅20ms——PLC读到的永远是“未闭合”状态，于是每轮扫描都重新触发锁死。
✅ 速捷解法：更换带“触点状态反馈输出”的新型安全继电器（如Pilz PNOZ X系列），或加装延时确认电路（RC滤波+施密特触发），让PLC相信“它真的闭合了”，而不是“它可能刚闭合”。

📦 固件版本兼容性缺陷 → “新衣服穿在旧身体上，结果勒断肋骨”

典型案发现场：某饮料厂膜分离系统，升级HMI固件后出现随机锁死。对比发现：新固件中Modbus TCP协议栈优化了重传机制，但老版PLC的通信缓冲区未同步扩容→数据包堆积溢出，触发底层协议栈异常重启并进入LOCK模式。
✅ 速捷解法：不做“单点升级”，做“配套快照”——我们提供固件兼容矩阵表（覆盖西门子、三菱、汇川等37个品牌），升级前自动比对PLC/HMI/驱动器版本组合，标红高风险项，并附带“降级回滚一键脚本”。

💡 软件根因速记口诀：
“死循环是勤奋的懒汉，逻辑冲突是认真的杠精，继电器失语是健忘的老兵，固件不配是穿错鞋的舞者——它们都不坏，只是没被好好理解。”

2.3 运维与管理因素：人，才是系统里最聪明也最不可控的变量

技术可以备份，程序可以还原，但人的操作痕迹，往往比EEPROM里的数据更难擦除。

⚠️ 强制短接安全回路后的残留状态 → “临时通道没关，系统以为还在走捷径”

典型案发现场：某造纸厂纤维分离辊，曾为抢修短接过光栅安全回路。事后虽恢复接线，但PLC内部“Safety Bypass Flag”位未清零（该标志位由老版程序硬编码锁定，需特殊指令清除）。
结果：每次开机，系统检测到Flag=1，自动跳过全部安全检查→运行中突发异响，紧急停机触发真·安全锁死。
✅ 速捷解法：所有短接操作，必须配套执行“状态归零流程”——我们提供《安全回路干预记录卡》（含二维码，扫码生成电子工单），强制要求维修员用专用工具清除对应标志位，并拍照上传至设备健康档案。

🔄 未按规程执行复位流程 → “钥匙插进去了，但没转到底”

典型案发现场：某烟草薄片分离线，HMI提示“请执行三级复位”，操作员只点了“软复位”，未断电重启安全PLC，也未手动拨动安全继电器复位杆。
后果：安全PLC内部“Reset Acknowledge”信号未置位，主控PLC持续收不到许可→锁死状态“继承”至下次上电。
✅ 速捷解法：把复位流程“物理化”——在柜门内侧贴激光蚀刻的复位步骤图（含对应按钮/开关编号），并在HMI增加复位进度条+语音引导（“请按下X12按钮，听到咔嗒声后，长按Y05三秒…”）。

📝 参数误修改导致连锁条件永久满足 → “调了个数，结果给系统判了终身监禁”

典型案发现场：某数控分离加工中心，调试员将“最大允许振动值”从3.2mm/s误设为32mm/s。设备运行中真实振动达5.1mm/s，未超限→不报警；但另一关联逻辑设定“振动＞5.0mm/s且持续10秒则触发锁死”——条件永远成立，锁死成了默认状态。
✅ 速捷解法：推行参数变更双签制 + 变更沙盒机制——所有关键参数修改，需工艺+电气双人授权；修改前自动生成当前参数快照，修改后自动比对差异项，高风险参数（如联锁阈值、延时时间）触发弹窗警告：“此值偏离历史均值±30%，是否确认？”

💡 人因根因速记口诀：
“短接是应急，不是替代；复位是仪式，不是点击；调参是手术，不是填空——所有省掉的步骤，都会以锁死的形式，准时返场。”

所以你看，分离设备锁死，从来不是单一故障。
它是传感器在低语、执行器在叹息、电源在眨眼、程序在绕圈、逻辑在打架、继电器在犹豫、固件在醉酒、而人在赶时间……
所有这些声音，最终被PLC翻译成同一句话：
> “我不敢动。因为动了，可能更糟。”

（下节预告：《恢复策略与长效预防》——解锁不是终点，而是让设备学会“痛后反思”的起点。我们不只给你一把钥匙，更帮你重装整套锁芯。）

各位刚修完PLC、擦完继电器、骂完固件、又默默给自己续了第三杯咖啡的工程师朋友：
恭喜——你已成功把锁死的分离设备，从“法律意义上死亡”拉回了“技术上待审”。
但别急着合上电柜门、别急着发完工单、更别急着在群里发那句：“好了，能跑了！”

因为在速捷工控（晋江速捷自动化科技有限公司，2017年生于晋江，长于产线，专治各种“刚修好就复发”的工业PTSD），我们有个不怎么讨喜、但很管用的共识：
> “一次成功的解锁，只算抢救成功；三次不复发的运行，才算临床治愈。”

所以这一节，咱们不聊“怎么快”，而聊“怎么稳”；不比“谁手速快”，而比“谁想得远”。
——把应急处置变成分级手术，把经验教训炼成系统韧性，把“又锁死了”这句口头禅，换成“这次根本没机会锁”。

3.1 应急解锁流程：安全不是口号，是每一步都可追溯的动作刻度

很多客户第一次找我们，开口就是：“师傅，快！设备锁死了，订单等着出！”
我们永远先回一句：“请先确认三件事：急停是否拍下？安全门是否关闭？主回路断电开关是否处于OFF位置？”

不是摆谱，是立界。
因为真正的“快”，始于对“不能省”的敬畏。

🔐 安全前提下的硬复位操作规范：不是拔电，是“有仪式感地重启生命体征”

✅ 正确姿势：
- 断开主电源（非仅停PLC供电）→ 等待电容放电≥90秒（西门子S7-1500建议120s）→ 用万用表直流档实测CPU背板电压＜5V → 再执行“清内存+重载程序”三步法。
❌ 常见误区：
- “带电插拔CF卡” → 可能触发Flash写保护锁死；
- “反复短按复位键” → 某些安全PLC（如B&R X20系列）会判定为“恶意扰动”，自动升级锁死等级；
- “直接上24V强启IO模块” → 可能绕过安全诊断回路，造成继电器误动作。
💡 速捷工具包：我们随车标配《硬复位合规确认卡》（含品牌/型号专属步骤图+电压检测点标注），维修员每步打钩拍照，自动生成带时间戳的电子履历——不是为了留痕，是为了下次有人照着干，不踩同个坑。

🛠️ 专用诊断工具强制清除锁死状态：当常规手段失效时，我们有一把“逻辑手术刀”

针对PLC程序级锁死（如OB86组织块异常、诊断缓冲区满溢未清），我们不靠“删块重下”，而是用定制化诊断工具：
- 对西门子：调用SFC59读取诊断缓冲区+SFC54强制复位特定中断；
- 对三菱Q系列：启用QnA兼容模式下的M9090强制初始化标志；
- 对汇川H3U：通过CANopen主站发送NMT Reset Node指令，绕过HMI界面锁定。
⚠️ 关键原则：所有强制操作，必须伴随“状态快照备份”——我们会在清除前，自动抓取：
▶ CPU诊断缓冲区原始日志（含时间戳、错误码、调用栈）
▶ DB块中所有安全相关变量实时值
▶ 通信端口当前连接状态表
——这些数据，不是存进硬盘，而是生成二维码贴在柜门内侧，扫码即看。

♻️ 冗余通道切换验证：不是“让它动”，而是“换条路试试它还敢不敢锁”

典型应用：某冶金厂渣浆分离系统采用双PLC热备，主站锁死后，备用站却未自动接管。
深查发现：冗余同步光纤接头氧化，导致SYNC信号间歇丢失→备用站始终处于“待命态”，而非“接管态”。
✅ 速捷标准动作：
- 锁死解除后，不立即切回主站，而是：
  ① 手动触发冗余切换（如西门子PRG按钮+同步键组合）；
  ② 连续运行30分钟，监测两站I/O一致性偏差（阈值≤0.1%）；
  ③ 在HMI增加“冗余健康度仪表盘”，实时显示同步延迟、CRC校验通过率、心跳包丢包数。
  💡 一句话总结：冗余不是“有两台”，而是“随时能无缝换人，且换人后没人发现换过人”。

3.2 验证与确认机制：修好≠治好，得让设备自己“签字画押”

很多故障复发，不是因为没修，而是因为没验。
就像医生做完手术，不光要看伤口缝合，还得查血氧、听心音、测肌力——设备也一样。

✅ 解锁后功能测试清单：一份拒绝“差不多就行”的体检报告

我们交付前必做的5项硬核验证（客户可现场监督，全程录像）：

测试项	方法	合格标准	速捷特色
分离精度复现	在HMI输入3组典型工艺参数（高/中/低负荷），连续运行5个完整周期	实际分离率波动≤±0.8%（国标GB/T 20975要求±2.5%）	使用便携式在线粒径分析仪（Malvern Spraytec）实测，数据直传云端对比历史基线
响应时间压力测试	模拟紧急工况（如进料突增50%），记录从指令发出到执行器到位时间	≤系统设定值×1.2倍（例：设定2.0s → 实测≤2.4s）	用高速摄像机+时间戳叠加器抓帧，误差±1ms
联锁完整性验证	人为触发3类典型联锁条件（超压、超振、缺液），观察响应链路	所有相关输出Q点100%断开，HMI报警代码与DCS事件日志完全一致，无延迟/遗漏	不仅看“动作了”，更查“为什么动作”——回溯程序中对应STL代码段并高亮显示
通信冗余切换验证	主站人工断电，记录备用站接管耗时及期间I/O冻结时间	切换≤150ms，冻结≤2个扫描周期	数据来自PLC内置`TIA Portal Trace`实时采集，非人眼估算
OEE影响反推评估	结合本次锁死持续时间、修复耗时、重启调试周期，计算该事件对当班OEE的实际拖累	提供《OEE损失归因报告》，明确标注：可用率损失XX%、性能率损失XX%、合格率损失XX%	报告自动对接客户MES系统，支持同比/环比分析

📌 重要提醒：所有测试数据，不存于维修员手机，而写入设备数字孪生体档案——下次再锁，系统会自动弹窗：“上次同类故障，振动超限持续17.3秒，建议优先排查轴承。”

3.3 预防性升级措施：把“救火队”变成“防火办”，把“修理工”升级为“免疫系统设计师”

真正的高手，从不等故障发生。
他们提前把风险，翻译成趋势；把经验，编译成逻辑；把偶然，驯化成必然。

📈 引入预测性维护模型：让设备学会“自己喊疼”

我们不做泛泛的“振动超标预警”，而是做分离场景特异性建模：
- 针对离心式分离机：融合振动频谱（重点关注1X、2X、1/2X倍频）、轴承温度梯度、电流谐波畸变率（THD），训练LSTM模型预测“锁死风险窗口”；
- 针对膜分离系统：分析跨膜压差衰减速率+清洗周期偏移量+流量衰减斜率，构建生存函数（Survival Function），预判“逻辑锁死倒计时”。
✅ 已落地案例：某乳品厂UHT分离线，模型提前42小时预警“轴承磨损加速”，维修介入后避免一次锁死——不是修坏了才修，是修‘将坏未坏’之时。

🛡️ 安全逻辑双校验架构设计：给关键判断加一道“第二大脑”

不再依赖单一PLC执行安全联锁，而是：
- 主控层（PLC）：执行常规工艺逻辑 + 软件级安全监控（如SafeMotion）；
- 独立安全层（Safety PLC或安全继电器簇）：仅处理硬线接入的物理信号（急停、光栅、门锁），输出经双通道表决后驱动执行器；
- 交叉校验机制：主控PLC定时向安全层发送“当前状态哈希值”，安全层反向校验并反馈“校验通过/失败”——一旦失配，立即降级至安全状态。
💡 效果：某船舶油水分离项目，因双校验架构，成功拦截1次因PLC程序跑飞导致的“假安全信号”，避免误排废油被海事处罚。

📋 标准化锁死事件闭环管理SOP：让每一次故障，都成为系统进化的燃料

我们帮客户建立的《锁死事件PDCA闭环表》，不是一页纸，而是一套活的数字工作流：
- P（Plan）：故障发生1小时内，自动生成结构化事件单（含照片、日志片段、操作记录）；
- D（Do）：维修过程强制关联知识库（如“西门子S7-1200 OB86报错代码速查”），每步操作需选择根因标签；
- C（Check）：修复后72小时内，系统自动推送3条验证任务（由不同岗位人员执行，防主观盲区）；
- A（Act）：每月生成《锁死根因热力图》，自动推荐：
▶ 需更换的备件清单（按故障频次排序）
▶ 需修订的SOP条款（如“XX型号压力变送器校准周期由6个月缩至3个月”）
▶ 需嵌入PLC的预防性逻辑（如“当某传感器零漂＞10%，自动弹窗提示校准，且禁止进入分离模式”）
