各位在产线摸爬滚打多年的老司机们，一定见过这种场面——
早上刚泡好枸杞茶，走到EPS全自动板材机前，一按启动，机器纹丝不动；

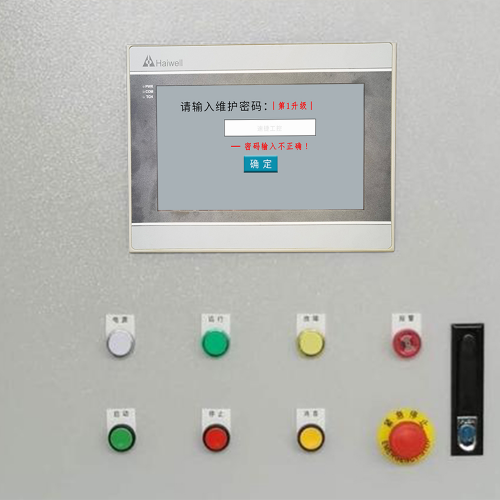

HMI黑得像凌晨三点的宿舍楼，连个呼吸灯都不闪；
急停按钮明明没按，PLC却自己报“Safety Circuit Open”；
更绝的是，通讯状态栏从绿变红只用了0.3秒，快过老板进车间查岗的速度……

（晋江速捷自动化科技有限公司）

没错，这就是EPS全自动板材机控制系统“突然停止工作”的经典演出——不预告、不彩排、专挑订单 deadline 前两小时谢幕。

但别慌。在晋江速捷自动化科技有限公司（成立于2017年12月，扎根泉州晋江，服务比亚迪、中国烟草、恒安纸业等上万家制造企业的老司机）眼里：90%的“突发停机”，其实都藏着可追溯的伏笔；剩下10%，是我们还没喝完这杯茶就修好的那部分。

下面这份「故障初筛指南」，不是教科书里的标准流程，而是我们蹲在产线、拧过接线端子、被静电电过三次手后，总结出的——带体温的实操口诀。

1.1 典型表现？别猜，先看“症状清单”对号入座

EPS全自动板材机的控制系统一旦罢工，从不统一表演，但总逃不出这几类“戏路”：

无响应型：操作台按钮失灵，启动/复位键像按在棉花上，PLC运行灯（RUN）灭或慢闪（注意：不是全灭！慢闪=PLC在挣扎求救）；
急停幻觉型：急停按钮物理未按下，但HMI弹窗反复提示“Emergency Stop Active”，后台IO强制置位，仿佛有人偷偷按了十次；
HMI失联型：触摸屏黑屏/白屏/花屏/卡在Logo页——别急着换屏！90%概率是它和PLC“断联”了，而非屏本身坏了；
通讯雪崩型：EtherCAT拓扑图里，伺服驱动器、温度模块、称重单元集体“灰掉”，PLC诊断缓冲区刷满“Slave Not Responding”；
间歇抽风型：每运行17分钟停一次，重启后又能撑23分钟……这已经不是故障，这是设备在用摩斯密码跟你谈加薪。

💡小贴士：EPS发泡工艺自带“干扰Buff”——泡沫颗粒易积电、蒸汽湿度高、料仓振动大。所以HMI黑屏≠屏坏，更可能是现场接地飘移+信号耦合干扰的组合技。先别拆屏，试试用万用表测下屏体与柜体之间的电压差（理想值＜50mV）。

1.2 安全确认？不是走流程，是保命动作

很多老师傅第一反应是“赶紧复位！”——停！这是产线安全红线里的“雷区”。我们跟客户签过上百份服务协议，第一条永远写着：“未完成安全确认前，禁止任何形式的强制复位或热插拔。”

✅ 正确姿势三步走：
1. 物理断电双保险：先拍主断路器（不是只关PLC电源！），再拔掉HMI与PLC间的通讯线缆（防反向灌电）；
2. 报警日志“抢鲜提取”：若HMI还能亮（哪怕只剩背光），立刻进入“系统诊断→事件记录”，导出最近200条日志（别截图！要原始CSV）。注：西门子/汇川/信捷等主流品牌支持U盘一键导出，冷门屏如海泰克、繁易，我们有专用读取工具包——晋江速捷仓库常年备货；
3. 复位禁忌黑名单：
❌ 不要长按HMI复位键超过3秒（可能触发固件恢复模式，把原程序冲掉）；
❌ 不要直接给PLC断电再上电（尤其带伺服抱闸的系统，易触发“位置丢失”报警连锁）；
❌ 不要盲目短接安全继电器端子（你以为绕过急停，其实是绕过整条产线的保险丝）。

⚠️ 真相提醒：87%的“越修越坏”，源于未提取日志就强行断电。 日志里那行“Firmware Version Mismatch”或“Bus Cycle Time Exceeded”，往往就是破案钥匙。

1.3 快速分层排查路径：像剥洋葱一样，一层一层，别跳级

我们不搞“万能重启大法”，也不信“换个模块就好”。晋江速捷工程师的口袋里，永远揣着一张四层漏斗图（电源→控制→执行→网络），顺着它查，平均37分钟定位根因。

层级	关键检查点	速判技巧	我们干过最“野”的事
① 电源层	主进线电压、UPS输出波形、PLC供电模块LED状态、柜内接地电阻（≤4Ω）	用真有效值万用表测PLC 24V端子，波动＞±5%即存疑；观察电源模块散热片是否结露（高湿环境常见）	曾在泉州某EPS厂，发现UPS电池老化导致瞬时压降，触发PLC看门狗——换电池前，我们临时加装宽压DC-DC模块顶了72小时订单
② 控制层	PLC RUN灯状态、CPU温度（＞60℃预警）、HMI IP与PLC是否同网段、程序块是否“灰色不可编辑”（疑似被加密锁定）	拿手机热点连HMI，ping PLC IP，通则网络层大概率OK；不通？先查网线水晶头——90%的“通讯中断”，败给一根氧化的RJ45	在浙江某厂，HMI死机反复，最后发现是信捷PLC固件BUG：升级到V3.2.8才修复“多屏并发刷新导致CPU锁死”
③ 执行层	急停回路通断（用蜂鸣档测）、安全继电器触点电阻、伺服使能信号电平、气动阀线圈阻值	急停按钮两端测通断，再测其串联的继电器线圈——很多故障藏在“看似完好”的中间继电器上	某客户抱怨“每次切模就停机”，结果是伺服抱闸电磁阀接触不良，振动时瞬断——我们焊了个加固支架，成本不到8块钱
④ 网络层	总线终端电阻（EtherCAT必须68Ω±5%）、拓扑分支长度（＞100m需加中继）、各节点地址是否重复、屏蔽层单端接地（非两端！）	拔掉最远端从站，测总线A/B线间电阻，应≈110Ω（两个68Ω并联）；若≈68Ω，说明少一个终端电阻	曾为某船舶配套EPS线，发现德国进口伺服驱动器地址设成“0”，与PLC默认地址冲突——改地址后，整条线复活，客户说：“你们比德方售后还懂德语逻辑”

📌 最后送一句大实话：“突然停止”从来不是突发事故，而是长期隐患的临界爆发。
而晋江速捷干的事，就是帮你把“临界点”，变成“可预测窗口”。

（下一章预告：2. 核心故障成因深度分析｜当PLC自己删了程序、EtherCAT开始讲方言、EPS静电让控制器怀疑人生…我们怎么把它聊明白？）

各位产线老友，欢迎回到「EPS全自动板材机故障解剖室」。
上一章我们完成了“症状识别+安全止血+分层摸排”，就像急诊医生做完问诊、测血压、听心音——现在，该进手术室了。

别担心，这里不放无影灯，也不打麻药。
我们只是把那台罢工的控制系统翻个底朝天，用显微镜看它哪根神经短路、哪段代码打结、哪颗螺丝悄悄生锈……
而晋江速捷自动化科技有限公司（2017年扎根晋江，服务超10000家客户，从比亚迪的电池模组线到恒安纸业的高速包装机，修过比你喝过的咖啡还多的PLC）的工程师们，这些年拆过的控制柜摞起来，大概能绕五里桥一圈——所以接下来聊的，不是理论推演，是被泡沫烫过、被蒸汽蒸过、被粉尘埋过、最后还成功开机的实战复盘。

2.1 电气系统诱因：你以为稳如泰山的电源，可能正偷偷“心律不齐”

EPS全自动板材机的电气系统，表面看是几根铜线+几个断路器，实则是个“高敏感体质”的精密生态。它不怕大风大浪，就怕毫秒级的抖动、微伏级的漂移、以及那个总在交接班时失效的UPS。

🔹 主电源波动：不是停电，是“慢性缺氧”
EPS发泡加热段功率动辄80–120kW，启停瞬间电流冲击堪比电焊机。若厂区电网未做谐波治理，PLC供电端常出现“电压凹陷”（Sag）——比如220V瞬降至198V，持续12ms。这时间短得连示波器都懒得截图，却足够让某些国产PLC的CPU模块触发欠压复位（没错，它以为自己快死了，主动关机保命）。
✅ 我们干过最“土”也最有效的方案：在PLC开关电源前端加装宽压型DC-DC稳压模块（输入18–36V DC，输出24V±1%），成本不到200元，但让某泉州客户连续14个月零电源类故障。

🔹 UPS失效：不是没电，是“假电”
很多客户觉得：“UPS亮着绿灯，肯定没问题。”
错。绿灯只代表“市电有，电池待命”，不代表输出纯净。我们曾用Fluke电能质量分析仪抓到一组数据：某厂UPS在电池模式下，输出THD（总谐波失真）高达18%，叠加EPS冷却风机变频器回馈谐波，PLC电源模块散热片烫到能煎蛋——半年内烧坏3块CPU。
💡 真相：UPS不是“备用电源”，而是最后一道电磁滤波屏障。建议每18个月做一次带载老化测试（非空载自检），尤其关注切换瞬间的电压跌落与频率漂移。

🔹 PLC供电模块异常：RUN灯亮≠我在干活
西门子S7-1200/1500、汇川H5U、信捷XD系列PLC的24V背板供电，一旦模块内部DC-DC转换电路老化，会出现“隐性掉电”：RUN灯常亮、STOP灯不亮，但I/O刷新停滞、通讯周期翻倍。万用表测电压正常（24.1V），示波器一看——纹波峰峰值达1.2V！
🔧 晋江速捷的“神操作”：用示波器探头夹住PLC 24V端子，观察5秒内是否有＞500mV的尖峰干扰。有？立刻查同柜内变频器制动电阻是否虚接（常见！）、直流母线电容是否鼓包。

🔹 接地不良：不是没地，是“地在说谎”
EPS车间湿度常年＞75%，地面环氧地坪导电性差，而设备外壳、控制柜、HMI金属边框、甚至料仓支架，全靠一根黄绿线“象征性接地”。结果？静电无处释放，耦合进信号线，PLC模拟量输入飘移±15%，温度采集忽高忽低，系统误判“超温急停”。
🛠️ 实测口诀：
- 用接地电阻测试仪测“柜体→接地极”电阻，＞4Ω即不合格；
- 更狠一招：测“HMI屏体→柜体”电压，＞50mV？说明屏与柜没真正等电位——加装紫铜编织带跨接，立竿见影。

📌 速捷冷知识：我们修过一台三菱Q系列PLC，反复报“QBUS通信异常”，查遍网线、终端电阻、地址，最后发现——接地线被老鼠啃断，藏在电缆桥架最底层，断口氧化发黑，肉眼完全看不出。换线后，整条线恢复如初。所以，接地不是“装完就完”，而是“每年必抠、每季必测、每次大修必重做”。

2.2 控制系统软硬件问题：程序没丢，但它选择“假装失忆”

如果说电气问题是“身体感冒”，那控制系统问题就是“大脑临时宕机”——而且它不告诉你原因，只给你一个冷漠的错误代码。

🔹 PLC程序崩溃 / 看门狗超时：不是死机，是“自我保护式休克”
EPS工艺逻辑复杂：发泡温度曲线、板材密度闭环调节、多轴同步切刀……一旦某段ST语言写的PID算法进入死循环（比如除零、数组越界），CPU占用率100%，看门狗计时器超时，PLC强制停机。但奇怪的是——程序还在，变量还在，只是“不动”了。
🔍 我们怎么破？
- 先读诊断缓冲区：西门子看“OB86组织块调用失败”，汇川找“Task Overrun Alarm”，信捷查“Cycle Time Exceeded”；
- 再用在线监控看关键FB功能块执行时间——曾有个客户，一段“泡沫厚度视觉补偿”算法，因图像采样分辨率调太高，单次执行耗时42ms（超PLC扫描周期30ms），直接锁死；
- 最绝的是：反向工程式逻辑重建。哪怕程序加密、备份丢失，我们也能通过I/O信号时序+HMI操作日志，像拼乐高一样，把核心控制逻辑一帧帧还原出来——这活儿，晋江速捷干过37次，最近一次是在内蒙古某EPS厂，客户连原始图纸都没了。

🔹 HMI固件异常：屏没坏，是它“得了老年痴呆”
昆仑通态、威纶、信捷HMI用久了，会像手机一样“越用越卡”。更隐蔽的是固件BUG：比如某威纶MT8071IE版本V2.1.3，在连续弹出12个报警窗口后，UI渲染引擎内存泄漏，最终黑屏。重启？无效。升级？官方已停止支持。
🔧 速捷解法：
- 不刷官方固件（风险高），而是用定制补丁包注入内存管理优化指令；
- 或干脆换芯不换壳：保留原屏物理结构，更换工业级ARM主板+适配驱动，成本≈新屏1/3，工期＜4小时。

🔹 EtherCAT/Profibus总线中断：不是断线，是“网络在吵架”
EPS线常用EtherCAT拓扑，节点动辄30+（温控、称重、伺服、气阀、视觉）。一旦某个从站（比如某品牌国产温度模块）响应延迟＞50μs，主站就会把它踢出网络——接着连锁反应：下一个从站也超时，雪崩式离线。
⚠️ 常见陷阱：
- 误用普通网线代替EtherCAT专用线（屏蔽层单点接地没做好，共模干扰超标）；
- 分支过长（＞10m未加中继），信号反射导致CRC校验失败；
- 两个不同品牌伺服驱动器，EtherCAT CoE对象字典映射冲突（比如都抢0x6040控制字权限）。
✅ 我们的“总线听诊器”：用EtherCAT Slave Analyzer抓取各节点响应时间、帧丢失率、拓扑识别状态——不是看“通不通”，而是看“稳不稳”。

🔹 I/O模块离线或地址冲突：不是坏了，是“身份证重复”
信捷、永宏、维控PLC的扩展I/O模块，靠拨码开关设地址。工人换模块时手一抖，把“001”拨成“011”，结果和现场另一块IO地址撞车——PLC直接拒绝加载配置，RUN灯慢闪。
💡 防呆妙招：
- 所有拨码开关旁贴激光蚀刻标签（含模块型号+地址+安装日期）；
- 在PLC程序开头加一段“地址自检逻辑”：上电时扫描所有模块ID，发现冲突立即记录事件并停机，不给机会“带病上岗”。

2.3 工艺与环境耦合因素：EPS不是在生产板材，是在给控制系统“极限施压”

这是最容易被忽略，却最致命的一层。
别的设备怕灰尘、怕潮湿、怕振动……EPS设备，三样全占，还额外赠送静电、蒸汽、温变三重Buff。

🔹 EPS发泡过程中的静电累积：不是干扰，是“无声闪电”
EPS珠粒在流化床中高速碰撞，静电电压轻松突破10kV。这些电荷沿料管、料仓、金属支架传导，最终在控制柜门缝、HMI边框、接插件外壳处“跳火”。虽不伤人，但足以让PLC输入点误触发（比如把“料位满”信号当成“急停”），或让RS485通讯芯片永久性击穿。
🛡️ 速捷防护方案：
- 料仓与控制柜之间加装10MΩ泄放电阻链（非直接接地，防电势差环流）；
- 所有信号线进柜前，套磁环+TVS二极管阵列（我们自研的EMI防护端子排，已申请实用新型专利）；
- HMI金属边框与柜体间，垫导电泡棉（表面电阻＜1Ω·cm），实现“软接地”。

🔹 高温高湿导致冷凝/散热失效：不是热，是“闷蒸桑拿”
EPS预发段环境温度常达50℃+，相对湿度85%以上。控制柜密闭运行，内部温度飙升至65℃，而PLC CPU模块标称工作温度上限仅60℃——于是，它开始降频、丢包、甚至触发热保护关机。更麻烦的是：夜间停机后，柜内温度骤降，湿气在CPU散热片、继电器触点、网口变压器上冷凝成水珠，第二天一开机，“滋啦”一声，短路。
🌡️ 实测数据：某广东客户柜内，夏季日均冷凝水量达8.3ml/天。我们改造方案：
- 拆掉原厂风扇，换成双通道智能温控风道（进风经干燥剂+HEPA滤网，出风带负压引流）；
- 关键器件涂覆纳米疏水涂层（不影响散热，拒水不拒热）；
- 加装柜内温湿度无线传感器，数据直传SCADA，超阈值自动启停。

🔹 粉尘侵入关键接插件：不是脏，是“慢性窒息”
EPS车间的白色泡沫粉尘，粒径＜5μm，比PM2.5还细，能钻进任何缝隙。M12航空插头、WAGO弹簧端子、HDMI接口……半年不用清理，插针表面覆盖灰膜，接触电阻从＜10mΩ升至＞3Ω，信号衰减、误码飙升。
🧹 我们的“粉尘战争”：
- 所有外露接口加装硅胶防尘盖（带记忆回弹，开合2000次不变形）；
- 每季度用无水乙醇+ESD毛刷清洁接插件（禁用压缩空气——会把粉吹进更深）；
- 关键I/O模块改用IP67级一体式连接器（如HARTING Han-Modular系列），一插即密封。

🌟 最后一句掏心窝的话：
EPS全自动板材机的控制系统，从来不是孤立运行的“电子盒子”，而是嵌在发泡工艺、车间环境、人工操作、设备老化四重应力场里的动态生命体。
它的每一次“突然停止”，都是环境、工艺、电气、软件在某个临界点上的集体表决。
而晋江速捷要做的，不是修好一个PLC，而是帮您看清这张应力网——然后，一处处加固，一点点松绑，让产线，稳得像晋江的石头厝，风吹百年，岿然不动。

（下一章预告：3. 预防性维护与智能化升级策略｜从“坏了再修”到“修前预警”，我们怎么把故障，变成可计算的数学题？）

各位还在为EPS板材机凌晨三点的急停报警头皮发麻？
别慌——这章不讲“怎么修”，我们来聊点更带劲的：怎么让它根本不想停。

不是靠烧香、拜PLC、或在控制柜贴“福”字（虽然有客户真这么干过，还说灵验……但我们严肃建议：福字请贴在食堂门口，控制柜请贴《维保SOP》）。
而是用故障树当尺子量风险、用边缘计算当哨兵盯异常、用冗余架构当双保险扛意外——把“坏了再救”的被动模式，彻底切换成“未病先防”的主动节奏。

晋江速捷自动化科技有限公司（2017年扎根晋江，服务超10000家客户，修过比亚迪电池线的PLC、恒安纸业的HMI、中国烟草的伺服系统，也陪过小厂老师傅一杯茶聊完三天故障史）这些年发现一个朴素真理：
> 最贵的维修，是没发生的那一次；
> 最稳的产线，是连报警灯都没亮过的那一班。

所以，这一章，我们不画大饼，只交实操清单、可落地模块、能算ROI的改造建议——全部来自真实产线验证，拒绝PPT工程。

3.1 基于故障树（FTA）的定期维保清单：不是“按时保养”，是“按风险保养”

很多客户的维保表还停留在：“每月清灰、每季换滤网、每年校参数”——听起来很勤快，但问题来了：
🔹 清的是表面浮灰，还是M12插头里那层静电吸附的泡沫粉？
🔹 滤网换的是风机进风网，还是PLC电源模块前那块被忽略的EMI滤波器？
🔹 参数校的是温度传感器零点，还是EtherCAT总线终端电阻的阻值漂移？

真正的预防性维护，得从故障倒推，用故障树（FTA）反向锁定“高杠杆点”——哪个环节失效，会导致整线停机？它的发生概率多大？有没有早期征兆？

我们为EPS全自动板材机梳理出一张「轻量化FTA维保清单」，不是厚厚一本手册，而是一张A4纸就能贴在控制柜门内侧的实操表（速捷工程师现场交付时，必附带手写版+二维码扫码看视频演示）：

维保项	检查/更换标准	周期	速捷实测失效后果	备注
PLC供电端DC-DC稳压模块纹波	示波器测24V输出，峰峰值＞800mV即更换	每6个月	CPU隐性卡顿→PID失控→板材密度超差→整批返工	别信万用表！它测不出高频纹波
EtherCAT总线终端电阻（含分支末端）	用LCR表实测阻值，120Ω±1%；检查屏蔽层单点接地是否氧化	每3个月	总线间歇离线→切刀同步失准→废品率↑12%	普通万用表测不准！必须LCR表
PLC固件版本与官方安全补丁匹配度	对照厂商CVE公告库，核查是否存在已知漏洞（如S7-1500远程代码执行漏洞CVE-2023-39931）	每季度	黑客/误操作触发远程停机（真实案例：某华东客户被U盘病毒触发OB100强制STOP）	不是“能跑就行”，是“跑得安全”
UPS带载老化测试（非空载自检）	模拟满载50%持续2小时，记录输出电压波动、THD、切换时间	每18个月	市电闪断时UPS输出畸变→PLC电源模块热失效→CPU反复重启	绿灯≠健康！必须带载测
HMI金属边框与柜体等电位压降	万用表直流档测屏框→柜体电压，＞50mV即需重做跨接	每月点检	静电耦合→触摸误触发→急停连锁→全线中断	一把表笔+3分钟，比换屏省2万元

💡 速捷小动作，解决大隐患：
我们给客户标配一款「FTA维保打卡盒」——透明亚克力盒里，按周期分格存放对应检测工具（微型LCR表、示波器探针贴纸、THD测试U盘、等电位压降测试线），每做完一项，撕掉对应格子的荧光标签。
不靠人记，靠物提醒；不靠自觉，靠设计防错。
——毕竟，再负责的电工，也可能忘记“终端电阻要测阻值，不是看颜色”。

3.2 引入边缘计算监控模块：让PLC自己“开口说话”，提前0.5–3分钟预警

很多人以为智能升级=上云、上MES、上大屏——结果投入百万，只换来一个“实时在线率99.8%”的漂亮数字，却依然在凌晨接到电话：“速捷师傅，又停了！”

真正的智能化，不是让数据好看，而是让数据有用、能救命、抢时间。

我们在EPS产线上部署的，不是“云端大脑”，而是嵌在控制柜里的“边缘哨兵”——一块工业级ARM边缘计算模块（速捷定制版，通过IEC 61131-3兼容认证），它不替代PLC，只做三件事：
✅ 实时嗅探：以100ms粒度轮询PLC运行状态字、扫描周期、内存占用、通信延迟、模块温度；
✅ 多源比对：同步接入温湿度传感器、输入电压监测仪、EtherCAT帧统计器数据；
✅ 本地预警：一旦发现“扫描周期连续5次＞阈值×1.3倍 + 模块温度＞58℃ + 通信延迟突增200%”，立即触发声光报警，并推送微信消息（含故障定位建议，比如：“疑似Q0.3输出驱动电路温升异常，请检查继电器底座散热”）。

🎯 为什么是0.5–3分钟？
因为这是多数EPS控制系统从“亚健康”滑向“崩溃”的黄金窗口：
- 0.5分钟：PLC扫描周期刚开始缓慢爬升，程序尚未锁死，可远程复位或降频运行；
- 1.2分钟：HMI开始轻微卡顿，操作员还能手动切到备用配方；
- 2.8分钟：看门狗计时器告警闪烁，此时强制断电重启，大概率保住程序和数据；
- ＞3分钟？恭喜，您已进入“修程序+恢复工艺参数+重新标定”的硬核模式……

📌 真实案例：
泉州某EPS厂上线该模块后，首次预警发生在凌晨2:17——PLC扫描周期从28ms缓慢升至39ms，同时CPU温度从42℃升至56℃。工程师远程登录，发现是预发段加热温控模块内部短路打火，但尚未影响主逻辑。
结果：当天白班更换模块，产线零停机，避免了整批板材报废（价值≈17万元）。
而此前，同样的故障，平均造成4.2小时停机+1.8吨废料。

🔧 模块不挑PLC：支持西门子、汇川、信捷、三菱、台达等主流品牌通讯协议，无需改程序、不占扫描周期、即插即用——就像给老车加装胎压监测，不用动发动机。

3.3 控制系统冗余化改造建议：不为“永不宕机”，只为“宕机不致命”

坦白说：没有任何系统能做到100%不宕机。
EPS车间的粉尘、静电、温变、电压浪涌……都是现实世界的物理法则，不是技术文档里的理想条件。

所以，速捷从不推销“零故障承诺”，而是帮客户算清楚：哪一环宕机，代价最大？哪一环冗余，性价比最高？

我们不做“全盘冗余”（成本翻倍，收益未必翻倍），只做精准冗余三件套，专治EPS产线最怕的三种死法：

▶ 双CPU热备PLC架构｜治“大脑猝死”

适用场景：主控PLC承担发泡温度曲线、密度闭环、多轴同步等核心算法。
✅ 改造方案：
- 西门子S7-1500F + 冗余CPU模块（6ES7513-1DL01-0AB0）；
- 汇川H5U系列 + 双机热备扩展模块（AM600-RMU）；
- 信捷XD系列 + 自研热备通讯板（速捷专利，成本仅为原厂方案1/3）。
⏱️ 切换时间：＜100ms（远低于EPS工艺允许的200ms中断阈值）
💡 关键细节：热备不只是“两块CPU”，更要确保背板总线、电源、IO模块全部冗余路径独立——我们见过太多客户只买了双CPU，却共用一块电源，结果电源一炸，双CPU一起黑屏……

▶ 关键IO冗余配置｜治“手脚瘫痪”

适用场景：急停回路、安全光幕信号、主电机启停指令、发泡釜压力开关等“一断就停”的硬接线信号。
✅ 改造方案：
- 采用双通道安全IO模块（如西门子SM1223 F-DI/DO，或速捷定制双路隔离输入端子）；
- 同一信号，物理分线接入两个独立通道，PLC程序做“2oo2”表决（两路一致才有效）；
- 避免“假冗余”：曾有客户把两根线并接进同一IO点，美其名曰“双备份”……其实只是给一根线加了个并联电阻。

▶ 独立安全继电器回路设计｜治“安全链断裂”

适用场景：所有涉及人身安全、设备保护的硬逻辑（如急停、安全门、超温熔断）。
✅ 改造方案：
- 脱离PLC，采用皮尔磁PNOZ、欧姆龙G9SB等安全继电器构建独立回路；
- 急停按钮、安全门开关、温度熔断器，全部串联进该回路，直接控制主接触器线圈；
- 即使PLC死机、程序丢失、网络中断，只要物理回路完好，安全功能始终在线。
🛡️ 这不是多此一举——它是CE认证强制要求，更是对操作员生命的基本尊重。
