1.1 “突然停机”的典型表现：它不是闹脾气，是发求救信号
服装印花机突然停机，听起来像极了你家WiFi在你刚点下“提交订单”时断连——毫无预兆、精准打击、情绪稳定得令人心碎。但其实，它比你家路由器靠谱多了，只是表达方式有点“工业风含蓄”。
常见三连击表现👇：
无预警断电式停机：机器正在欢快喷墨，下一秒——世界静音，主轴停转，屏幕变砖，连风扇都忘了呼吸。
✅ 速捷小贴士：先摸一下配电柜里的空开有没有跳闸（别带电操作！安全第一，命比订单贵）；再瞅瞅车间总电压是否“忽高忽低像坐过山车”。运行中急停式停机：设备猛一哆嗦，报警灯狂闪红光，急停按钮被误碰？还是限位开关被布卷顶歪了？又或者——某个传感器默默罢工，连个微信都没发就离线了。

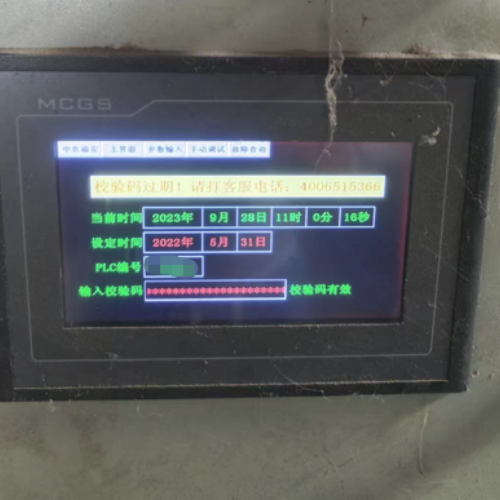

✅ 速捷冷知识：90%的“急停”背后，其实是某颗螺丝松了、某根线虚接了、或某处灰尘厚得能种多肉。界面黑屏/报错式停机：触摸屏变黑、花屏、卡死、弹出一串英文报错（比如
F0783: Motion Bus Timeout或E105: Ink Pressure Low），但电机还在微微发热，说明——大脑瘫痪了，手脚还活着。
✅ 速捷经验之谈：这时候千万别狂按“复位”键！就像你不能对着死机的手机连戳10次重启，它需要的是诊断，不是按摩。
🌟一句话总结：“突然”不是故障的本质，而是你还没读懂它的前奏。
1.2 区分瞬时干扰 vs. 实质性故障：别把打喷嚏当肺炎治
很多老师傅一见停机就直奔控制柜拆板子，结果发现——哎哟，是隔壁焊机启动导致电压跌落0.3秒，PLC自己“晕”了一下，缓过来就好了……白忙活两小时，还顺手把防静电手环忘在茶水间。
所以，先做“三秒冷静期”（对，就是倒杯水的功夫）：
| 干扰类型 | 特征 | 快速验证法 | 速捷建议 |
|---|---|---|---|
| 电源波动 | 全车间设备同步闪一下 / 照明变暗 | 查看UPS状态、用万用表测进线电压（380V±10%为佳） | 加装稳压模块 or 升级隔离变压器，比天天换保险丝香多了 |
| 急停按钮误触发 | 急停灯亮 + 所有输出强制切断 | 检查按钮是否被布料/工具卡住、复位弹簧是否失效 | 换个带自锁+指示灯的升级款，顺便把按钮位置挪高5cm（防踩、防挂、防玄学） |
| 软件卡死（RIP/IPC/HMI） | 屏幕冻结、任务栏无响应、但伺服驱动器绿灯常亮 | 断电重启HMI或IPC（非整机断电！只关触摸屏/工控机电源） | 定期清理RIP缓存、禁用自动更新、给工控机装个固态硬盘——速度和稳定，真能兼得 |
💡 关键判断口诀：
✅ 可复现 → 大概率是硬件或逻辑问题；
✅ 仅一次 → 先查环境干扰；
✅ 每次都在喷第3色时停 → 那就不是运气问题，是墨路或IO配置在搞鬼。
🌟再送一句大实话：修得快，不如判得准；判得准，不如问得细。
下次停机，别急着打电话，先问操作员三句话：
① 停之前最后喷的是哪一色？
② 报警灯亮的是哪个颜色？
③ 你手边那杯茶……是刚泡的，还是凉透了？（判断停机时长😄）
——本章完，故障还没修，但你已赢在起跑线。
（下一章预告：《2. 核心故障根源分析与排查路径》——我们将带您钻进导带底下、扒开电柜背面、潜入RIP日志深处，像福尔摩斯一样，给印花机做一次全身CT。）
📌 小彩蛋：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
（上一章我们学会了冷静、观察、问话；这一章——请系好安全带，咱们要掀开印花机的“西装外套”，看看它的心跳、神经和毛细血管到底哪根出了岔子。）
📌 温馨提示：晋江速捷自动化科技有限公司干这行8年，修过37台喷头炸墨的高速数码直喷机、调试过112套老旧PLC+触摸屏混搭系统、帮6家印染厂把“三天一停”的老古董调成“月均 uptime 99.2%”的劳模设备……
所以以下路径，不是教科书抄来的，是我们在油渍、墨点和凌晨两点的报警灯里，一帧一帧踩出来的。
2.1 机械系统问题：看得见的“卡”，往往是控制系统崩溃的导火索
印花机不是纯电子设备，它是会呼吸、会发热、会“打滑”的钢铁生命体。很多电气报警，源头其实在机械侧——就像你头疼，未必是脑瘤，可能是昨晚枕头太高。
▶ 导带卡滞：表面安静，内里撕扯
- 现象：运行中突然“咯噔”一声顿挫，随后主控报
Axis Overload或Tension Error；导带边缘有轻微卷边、接缝处鼓包、或底部托辊积灰结块。 - 速捷真相：导带打滑→张力传感器读数跳变→PLC判定“异常负载”→触发保护停机。
- ✅ 排查口诀：
“一看二摸三测”
→ 看：导带运行是否跑偏？接缝是否翘起？
→ 摸：停机后轻推导带，阻力是否均匀？有无局部发烫？
→ 测：用张力计实测两端张力值（标准值通常在 80–120N，具体看机型手册）。
💡 速捷小动作：曾有一台意大利进口机连停5次，最后发现是导带背面粘了一小片热熔胶膜——薄如蝉翼，却让张力反馈失真。我们没换导带，只用医用酒精棉片擦了3分钟，复产成功。有时候，最贵的维修，是最低成本的清洁。
▶ 压辊异响：声音是设备说的方言
- 典型音效：“嘎吱…嘎吱…”（轴承缺脂）、“咚咚咚…”（动平衡失准）、“嘶——”（气缸密封漏气）。
- 连锁反应：压辊抖动→布面位移→喷头撞布→喷头架触发限位→急停信号进PLC→整线冻结。
- ✅ 排查重点：
- 听音定位（建议用手机录音+慢放，比人耳更准）；
- 查气源压力表（标准值一般 0.5–0.7MPa，低于0.4MPa易失压）；
- 拆下压辊手动旋转，感受阻尼是否顺滑（如有卡滞，十有八九是轴承游隙超标或进墨）。
▶ 喷头架限位开关失效：一个微动开关，能瘫痪整条产线
- 高发场景：喷头架回零失败、左右超程报警、Z轴升降不到位。
- 隐蔽陷阱：
- 开关本体未坏，但安装支架因长期震动松脱，导致触发位置偏移2mm；
- 微动开关触点氧化（尤其南方潮湿车间），万用表量通断正常，但带载时接触电阻飙升→PLC收不到有效信号；
- 更绝的是：某客户用胶带把限位开关“加固”在支架上……结果每次喷头架撞击，胶带缓冲过度，开关根本没被压到。
- ✅ 速捷验证法：
不用万用表，直接短接开关两端端子（断电操作！）→ 上电试运行回零动作。
若此时一切正常，恭喜，你已锁定“嫌疑开关”。
🌟一句话总结机械侧逻辑：
“不动不报错，一动就拉闸”——说明机械是导火索，电气是执行者，PLC只是那个老实记录员。
2.2 电气与控制系统问题：看不见的电流，才是真正的“幕后黑手”
如果说机械问题是“感冒”，那电气与控制系统问题，就是“心律不齐+间歇性失忆”。它不声不响，但一旦发作，复产难度直线上升。
▶ 驱动器过载报警（如 ALM 30：Overcurrent / E201：Motor Overheat）
- 别急着换驱动器！先问三个灵魂问题：
① 是单轴报警，还是多轴同步报警？→ 若仅Y轴报，大概率是Y轴机械卡死或编码器信号干扰；
② 报警是否总出现在加速段？→ 可能加速度参数设太高，或母线电压偏低；
③ 驱动器散热风扇转吗？铝壳温度烫手吗？→ 曾有客户车间空调坏了两周，驱动器连续高温运行，IGBT模块软击穿，表面看无损，实则逻辑紊乱。 - ✅ 速捷硬核技巧：
用红外测温枪扫驱动器功率模块（非外壳！是背面散热鳍片根部），＞85℃即属高危；
同时调出驱动器历史报警日志（不是HMI上那行红字，是驱动器内部存储的完整事件流），常能抓到“第7次启动时母线电压跌落至320V”这类关键线索。
▶ 主控板通信中断（如 CAN Bus Error / EtherCAT Slave Lost）
- 典型表现：HMI显示“网络异常”，但各伺服驱动器绿灯全亮；手动点动单轴可动，联动任务却无法启动。
- 速捷排查铁三角：
🔹 线：查通信线缆是否用的屏蔽双绞线？屏蔽层是否单端接地？（两端接地=引入共模干扰，工业现场死亡操作）；
🔹 端：拔插一次通信头，看接口针脚有无氧化/弯针（尤其国产线缆压接工艺参差，弯1根针=丢1个从站）；
🔹 拓扑：检查终端电阻是否只在首尾两站启用？中间站误开终端电阻=通信波形反射→丢包率飙升。 - 💡 真实案例：某厂新装3台喷头架，通信总掉站。我们带示波器蹲现场2小时，发现是新增的IO模块电源地与主控板地没做等电位连接，形成地环路干扰。加一颗10Ω/2W金属膜电阻桥接两地，问题消失。
▶ 传感器信号丢失（光电开关不响应、编码器计数跳变、温度探头读数归零）
- 记住这个反常识事实：
90%的“传感器坏了”，其实是供电不稳、信号线被动力电缆捆在一起、或PLC输入滤波时间设得太短。
- ✅ 快速自检清单：
项目 正常值 异常征兆 传感器供电电压 DC24V±5% 万用表实测＜22V → 查开关电源负载能力 信号线走线 独立穿管 or 与动力线垂直交叉 与变频器输出线平行走3米 → 干扰必来 PLC输入滤波时间 通常设2–10ms 设成0.1ms → 抗干扰为0，毛刺全当有效信号
🌟电气侧核心心法：
“信号不怕弱，就怕乱；不怕断，就怕虚。”
——虚接的线，比断掉的线更难找；飘忽的电压，比彻底没电更伤设备。
2.3 印花工艺关联性诱因：停机不是故障，是设备在抗议工艺失控
这是很多老师傅容易忽略的维度：印花机不是孤立设备，它是整个工艺链的“末梢神经”。 当墨路、RIP、布速、烘干温度任何一个环节悄悄越界，它就会用停机说：“这单，我不接了。”
▶ 墨路气泡堵塞喷头 → 触发保护性停机
- 现象特征：
- 停机前出现局部喷墨不匀、色块缺失；
- HMI弹窗
Ink Pressure Low或Printhead Temperature Abnormal； - 用手轻敲墨囊，听到“噗噗”空响；
- 卸下喷头，墨腔内可见细小气泡群。
- 速捷破局思路：
不是立刻拆喷头！先查：
→ 墨桶液位是否过低（＜15%易吸气）？
→ 过滤器是否堵塞（尤其白墨、金墨，沉淀快）？
→ 负压泵密封圈老化？（常见于使用超2年的设备）
→ RIP下发的喷印参数中，“抽墨间隔”是否设得太密，导致负压系统来不及补压？
▶ RIP软件异常终止任务 → 表面是IT问题，根子在工控环境
- 典型组合拳：
RIP卡死 → 工控机CPU飙到100% → USB转串口通信中断 → PLC收不到“任务开始”指令 → 自动进入待机保护 → 操作员狂点“启动”无响应。 - 速捷诊断三步法：
1️⃣ 查RIP日志（不是Windows事件查看器，是RIP安装目录下的/Log/文件夹）；
2️⃣ 检查USB转串口芯片型号（CH340易受电磁干扰，FTDI更稳；若用的是杂牌线，建议直接换）；
3️⃣ 关键一步：把RIP软件的“自动重连”和“后台服务模式”全打开——很多停机，只是因为RIP和PLC“聊着聊着，忘了对方还在不在”。
🌟工艺侧终极提醒：
“设备不会无缘无故罢工，它只是把工艺漏洞，翻译成了报警代码。”
下次停机，别只翻PLC报警记录，也翻翻RIP日志、墨路压力曲线、甚至车间温湿度记录仪——真正的故障地图，从来不在电柜里，而在整个生产脉络中。
✅ 本节实战工具包（速捷工程师随身三件套）：
- 一支带背光的工业级万用表（测电压/通断/频率三合一）；
- 一台手持式红外热像仪（不求高清，但求能看清驱动器热点）；
- 一个加密U盘（存着所有主流PLC编程软件、驱动器调试工具、RIP兼容补丁——别笑，真有客户靠它在断网车间30分钟恢复生产）。
📌 再唠一句人话：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
（下一章预告：《3. 预防性维护策略与应急响应机制》——我们将甩掉“救火队”人设，教你建一支自己的“设备防疫小组”，让停机率从“每月3次”降到“每季1次”，甚至——零停机。）
💡 小思考题留给你：
如果一台印花机，每次都在更换蓝墨后停机，你会优先查墨路、PLC程序，还是——操作员换墨时有没有顺手碰了急停按钮？（答案在下一章揭晓 😉）
[Step 1] 锁定故障域 → 看报警代码首字母：
• E开头（如E201）→ 查驱动器手册，定位具体模块（电机？编码器？母线？）
• ALM开头 → 查驱动器参数Pn000，读取历史报警栈（非当前屏显！）
• HMI弹窗文字 → 不信字面意思！查PLC内部DB块中对应报警位的置位时间戳
[Step 2] 隔离干扰源 → “三断法”：
• 断通信：拔掉EtherCAT主站线，单轴点动测试 → 若正常，问题在网络拓扑
• 断负载：脱开电机动力线，空载上电 → 若驱动器仍报过流，换驱动器
• 断信号：短接限位开关输入端子 → 若PLC收信号正常，换开关本体
[Step 3] 验证修复 → 必做“压力测试”：
连续运行3个完整印花周期（含加速/匀速/减速/停机），全程录屏+记录电压/气压曲线 → 无报警才算闭环
